Mojo Pro MJP1522 - Caisson de basses Memphis Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer) 15 pouces
Marque	Memphis Audio
Modèle	Mojo Pro MJP1522
Diamètre de découpe	35,15 cm (13,84 po)
Profondeur de montage	20,0 cm (7,88 po)
Diamètre extérieur du cadre	40,39 cm (15,9 po)
Impédance (série)	4 ohms
Impédance (parallèle)	2 ohms
Puissance RMS	750 watts
Puissance crête	1500 watts
Sensibilité	87 dB
Poids de l'aimant	3,4 kg (120 oz)
Diamètre de la bobine mobile	6,35 cm (2,5 po)
Xmax linéaire	1,3 cm (0,51 po)
Fréquence de résonance (fs)	33,6 Hz
Qts	0,746
Volume de suspension (Vas)	65,4 L (2,31 pi³)
Volume d'enceinte scellé recommandé	73,6 L (2,6 pi³) pour un seul subwoofer
Volume d'enceinte bass-reflex recommandé	124,6 L (4,4 pi³) avec évent 7 x 6 x 28 po (17,8 x 15,2 x 71,1 cm)
Entretien	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits chimiques.
Sécurité	Ne pas exposer à l'eau. Ne pas dépasser la puissance nominale. Respecter les impédances.

FOIRE AUX QUESTIONS - Mojo Pro MJP1522 Memphis Audio

Comment brancher le subwoofer MJP1522 en série ou en parallèle ?

Le subwoofer dispose de deux bobines de 2 ohms chacune. En série, l'impédance totale est de 4 ohms. En parallèle, elle est de 2 ohms. Consultez les schémas de câblage fournis dans la notice pour un branchement correct.

Quel volume d'enceinte scellé est recommandé pour ce subwoofer ?

Pour un seul subwoofer MJP1522, le volume interne brut recommandé est de 2,6 pi³ (73,6 L). Pour deux subwoofers, passez à 5 pi³ (141,6 L).

Quel volume d'enceinte bass-reflex est recommandé ?

Pour un seul subwoofer, le volume recommandé est de 4,4 pi³ (124,6 L) avec un évent de 7 x 6 x 28 pouces. L'accord se fait à 34 Hz.

Quelle puissance puis-je envoyer à ce subwoofer ?

La puissance RMS est de 750 watts et la puissance crête de 1500 watts. Utilisez un amplificateur adapté pour éviter d'endommager le haut-parleur.

Comment effectuer le rodage du subwoofer ?

Le rodage consiste à faire fonctionner le subwoofer à faible volume pendant 10 à 20 heures pour assouplir la suspension. Variez les fréquences et évitez les fortes excursions.

Puis-je utiliser ce subwoofer avec un amplificateur de 500 watts RMS ?

Oui, c'est même recommandé. Veillez à régler le gain correctement pour éviter l'écrêtage. Le subwoofer peut gérer jusqu'à 750 watts RMS.

Quelle est la sensibilité du MJP1522 ?

La sensibilité est de 87 dB (1W/1m). Cela signifie qu'avec 1 watt, le subwoofer produit 87 dB à 1 mètre.

Quels sont les paramètres Thiele-Small importants ?

Les principaux paramètres sont : fs = 33,6 Hz, Qts = 0,746, Vas = 2,31 pi³ (65,4 L), Xmax = 0,51 pouce (13 mm). Ces valeurs aident à concevoir l'enceinte.

Comment nettoyer le subwoofer ?

Utilisez un chiffon sec et doux pour dépoussiérer la membrane et le cadre. N'utilisez jamais d'eau ou de produits nettoyants agressifs.

Que faire en cas de distorsion ?

La distorsion peut provenir d'un niveau d'entrée trop élevé, d'une impédance inadaptée ou d'un volume d'enceinte incorrect. Vérifiez les réglages de l'amplificateur et les dimensions de l'enceinte.

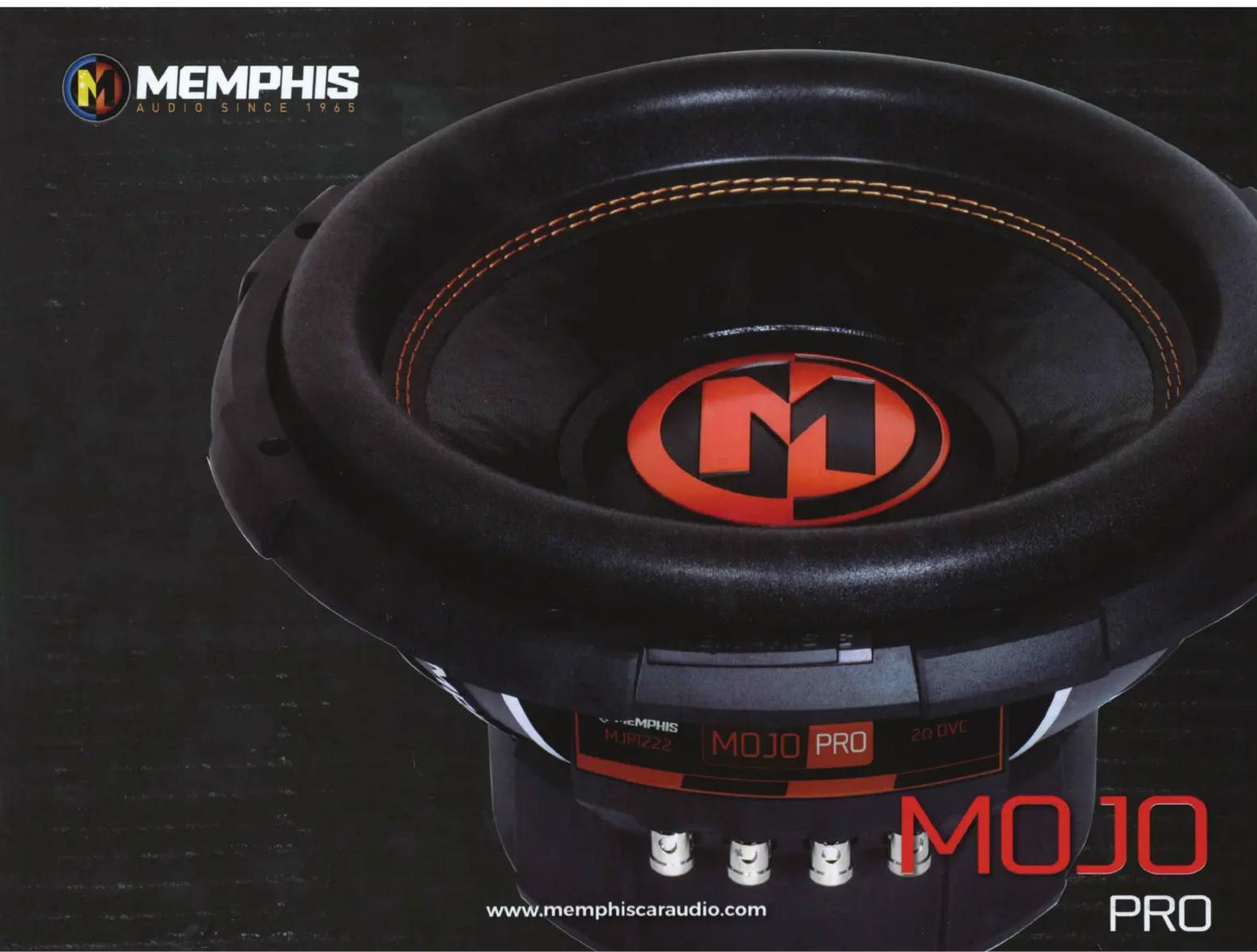

MODE D'EMPLOI Mojo Pro MJP1522 Memphis Audio

MEMPHIS

AUDIO S1NCE 1965

MOJO PRO SUBWOOFER SPECS

	UNITS	MJP1022	MJP1044	MJP1222	MJP1244	MJP1522	MJP1544
THIELE SMALL PARAMETERS
Resonant Frequency (fs)	Hz	35.3	39.3	30.8	36.7	33.6	31.2
Mechanical Q (Qms)		6.19	6.014	6.69	7.217	7.95	6.558
Electrical Q (Qes)		0.63	0.682	0.594	0.764	0.823	0.727
Total Q (Qts)		0.571	0.613	0.545	0.69	0.746	0.65
Sensitivity	dB	82.6	83.77	85.15	85.68	87	88
Xmax Linear	in.	0.51	0.51	0.51	0.51	0.51	0.51
Displacement	cf.	0.12	0.12	0.16	0.16	0.29	0.29
Air Volume of Suspension (Vas)	cf.	0.58	0.52	1.47	1.09	2.31	2.93
Moving Mass (Mms)	g	227.38	205.65	255.75	241.3	334.4	305.92
Suspension Compliance (Cms)	mmN	0.09	0.08	0.104	0.078	0.067	0.085
Effective Piston area (Sd)	SqCm	359.68	359.68	530.93	530.93	829.58	829.58
Motor Strength (Bl)	TM	8.96	11.37	9.165	11.23	9.3	12
DC Resistance	Ohms	1	1.74	1	1.73	1	1.75
VOICE COIL & MAGNET
Impedance Series	ohms	4	8	4	8	4	8
Impedance Parallel	ohms	1	2	1	2	1	2
Voice Coil Diameter	in.	2.5	2.5	2.5	2.5	2.5	2.5
RMS Power	watts	750	750	750	750	750	750
Peak Power	watts	1500	1500	1500	1500	1500	1500
Magnet Weight	oz	120	120	120	120	120	120
Magnet Diameter	in.	6.69	6.69	6.69	6.69	6.69	6.69
PHYSICAL DIMENSIONS
Mounting Depth	in.	5.72	5.72	6.23	6.23	7.88	7.88
Cutout Diameter	in.	9.45	9.45	11.34	11.34	13.84	13.84
Frame Outside Diameter	in.	11.23	11.23	12.94	12.94	15.9	15.9
ENCLOSURE RECOMMENDATIONS "GROSS VOLUME"
Single Sub Sealed	cf.	0.75	0.75	1.5	1.5	2.6	2.6
Dual Subs Sealed	cf.	1.5	1.5	2.7	2.7	5	5
Single Sub Vented	cf.	1.6	1.6	2.5	2.5	4.4	4.4
Port Dimensions	in.	4" x 3" x 20"L	4" x 3" x 20"L	5" x 5" x 27"L	5" x 5" x 27"L	7" x 6" x 28"L	7" x 6" x 28"L
Tuning Frequency	Hz	37	37	36	36	34	34
Dual Sub Vented	cf.	2.8	2.8	4.6	4.6	8.5	8.5
Port Dimensions	in.	5" x 5" x 22"L	5" x 5" x 22"L	7" x 6" x 23"L	7" x 6" x 23"L	9" x 9" x 22"L	9" x 9" x 22"L
Tuning Frequency	Hz	37	37	36	36	34	34
