| Marque | Memphis Audio |
| Modèle | Mojo Pro MJP1544 |
| Type de produit | Caisson de basses (subwoofer) passif |
| Impédance (série) | 8 Ω |
| Impédance (parallèle) | 2 Ω |
| Puissance RMS | 750 W |
| Puissance crête | 1500 W |
| Sensibilité | 88 dB |
| Fréquence de résonance (Fs) | 31,2 Hz |
| Facteur de qualité total (Qts) | 0,65 |
| Diamètre de la bobine mobile | 2,5 pouces (63,5 mm) |
| Diamètre de l'aimant | 6,69 pouces (170 mm) |
| Poids de l'aimant | 120 oz (3,4 kg) |
| Profondeur de montage | 7,88 pouces (200 mm) |
| Diamètre de découpe | 13,84 pouces (352 mm) |
| Diamètre extérieur du cadre | 15,9 pouces (404 mm) |
| Déplacement linéaire (Xmax) | 0,51 pouce (13 mm) |
| Volume d'air de suspension (Vas) | 2,93 pieds cubes (83 L) |
| Masse mobile (Mms) | 305,92 g |
| Force motor (Bl) | 12 T·m |
| Résistance DC (Re) | 1,75 Ω |
| Recommandation enceinte scellée (1 sub) | 2,6 pieds cubes (73,6 L) |
| Recommandation enceinte ventilée (1 sub) | 4,4 pieds cubes (124,6 L), accord à 34 Hz, évent 7x6x28 pouces |
| Configuration bobine | Double bobine mobile (4+4 Ω), câblage série ou parallèle |
FOIRE AUX QUESTIONS - Mojo Pro MJP1544 Memphis Audio
Quelle est la puissance RMS du MJP1544 ?
La puissance RMS est de 750 watts, avec une puissance crête de 1500 watts.
Quelle impédance puis-je utiliser ?
Ce subwoofer possède une double bobine de 4 Ω chacun. Vous pouvez le câbler en série pour obtenir 8 Ω ou en parallèle pour 2 Ω.
Quel volume d'enceinte scellée est recommandé ?
Pour une enceinte scellée, le volume net recommandé est de 2,6 pieds cubes (73,6 litres) par subwoofer.
Quel volume pour une enceinte ventilée ?
Pour une enceinte ventilée, utilisez 4,4 pieds cubes (124,6 litres) avec un évent de 7x6x28 pouces accordé à 34 Hz.
Quelles sont les dimensions de découpe ?
Le diamètre de découpe requis est de 13,84 pouces (352 mm).
Quelle est la sensibilité ?
La sensibilité est de 88 dB (1W/1m).
Quelle est la fréquence de résonance ?
La fréquence de résonance (Fs) est de 31,2 Hz.
Puis-je utiliser deux MJP1544 ensemble ?
Oui, pour deux subwoofers en enceinte ventilée, le volume net recommandé est de 8,5 pieds cubes (240,7 litres) avec un évent de 9x9x22 pouces accordé à 34 Hz.
Quel ampli recommandez-vous ?
Utilisez un ampli capable de délivrer au moins 750 watts RMS sous l'impédance choisie (2 Ω ou 8 Ω).
Comment entretenir le subwoofer ?
Nettoyez délicatement la membrane avec un chiffon doux et sec. Évitez tout liquide. Vérifiez régulièrement les connexions et l'étanchéité de l'enceinte.
Questions des utilisateurs sur Mojo Pro MJP1544 Memphis Audio
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice Mojo Pro MJP1544 - Memphis Audio et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Mojo Pro MJP1544 de la marque Memphis Audio.

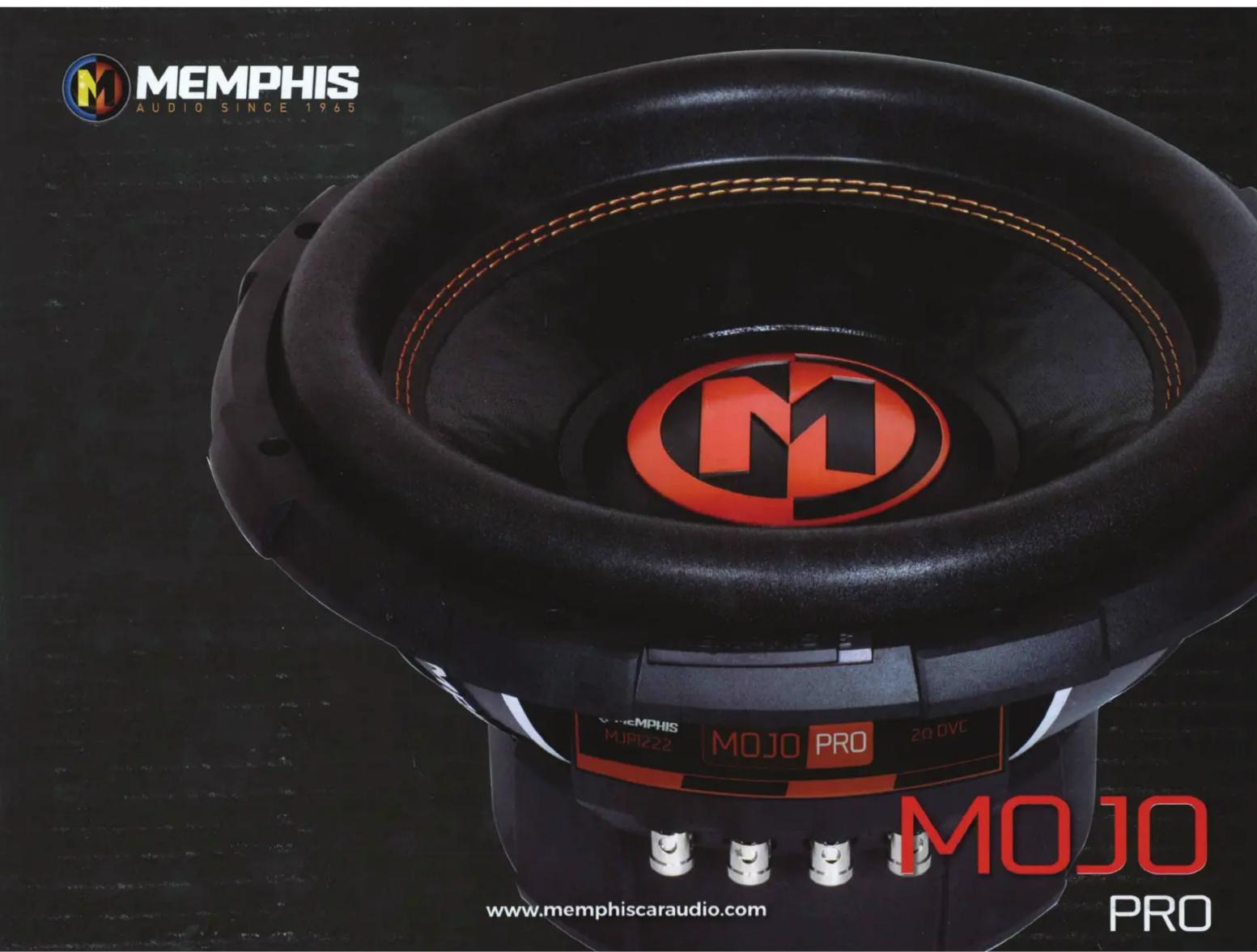

MODE D'EMPLOI Mojo Pro MJP1544 Memphis Audio
MEMPHIS
AUDIO S1NCE 1965
MOJO PRO SUBWOOFER SPECS
| UNITS | MJP1022 | MJP1044 | MJP1222 | MJP1244 | MJP1522 | MJP1544 | |
| THIELE SMALL PARAMETERS | |||||||
| Resonant Frequency (fs) | Hz | 35.3 | 39.3 | 30.8 | 36.7 | 33.6 | 31.2 |
| Mechanical Q (Qms) | 6.19 | 6.014 | 6.69 | 7.217 | 7.95 | 6.558 | |
| Electrical Q (Qes) | 0.63 | 0.682 | 0.594 | 0.764 | 0.823 | 0.727 | |
| Total Q (Qts) | 0.571 | 0.613 | 0.545 | 0.69 | 0.746 | 0.65 | |
| Sensitivity | dB | 82.6 | 83.77 | 85.15 | 85.68 | 87 | 88 |
| Xmax Linear | in. | 0.51 | 0.51 | 0.51 | 0.51 | 0.51 | 0.51 |
| Displacement | cf. | 0.12 | 0.12 | 0.16 | 0.16 | 0.29 | 0.29 |
| Air Volume of Suspension (Vas) | cf. | 0.58 | 0.52 | 1.47 | 1.09 | 2.31 | 2.93 |
| Moving Mass (Mms) | g | 227.38 | 205.65 | 255.75 | 241.3 | 334.4 | 305.92 |
| Suspension Compliance (Cms) | mmN | 0.09 | 0.08 | 0.104 | 0.078 | 0.067 | 0.085 |
| Effective Piston area (Sd) | SqCm | 359.68 | 359.68 | 530.93 | 530.93 | 829.58 | 829.58 |
| Motor Strength (Bl) | TM | 8.96 | 11.37 | 9.165 | 11.23 | 9.3 | 12 |
| DC Resistance | Ohms | 1 | 1.74 | 1 | 1.73 | 1 | 1.75 |
| VOICE COIL & MAGNET | |||||||
| Impedance Series | ohms | 4 | 8 | 4 | 8 | 4 | 8 |
| Impedance Parallel | ohms | 1 | 2 | 1 | 2 | 1 | 2 |
| Voice Coil Diameter | in. | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| RMS Power | watts | 750 | 750 | 750 | 750 | 750 | 750 |
| Peak Power | watts | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Magnet Weight | oz | 120 | 120 | 120 | 120 | 120 | 120 |
| Magnet Diameter | in. | 6.69 | 6.69 | 6.69 | 6.69 | 6.69 | 6.69 |
| PHYSICAL DIMENSIONS | |||||||
| Mounting Depth | in. | 5.72 | 5.72 | 6.23 | 6.23 | 7.88 | 7.88 |
| Cutout Diameter | in. | 9.45 | 9.45 | 11.34 | 11.34 | 13.84 | 13.84 |
| Frame Outside Diameter | in. | 11.23 | 11.23 | 12.94 | 12.94 | 15.9 | 15.9 |
| ENCLOSURE RECOMMENDATIONS "GROSS VOLUME" | |||||||
| Single Sub Sealed | cf. | 0.75 | 0.75 | 1.5 | 1.5 | 2.6 | 2.6 |
| Dual Subs Sealed | cf. | 1.5 | 1.5 | 2.7 | 2.7 | 5 | 5 |
| Single Sub Vented | cf. | 1.6 | 1.6 | 2.5 | 2.5 | 4.4 | 4.4 |
| Port Dimensions | in. | 4" x 3" x 20"L | 4" x 3" x 20"L | 5" x 5" x 27"L | 5" x 5" x 27"L | 7" x 6" x 28"L | 7" x 6" x 28"L |
| Tuning Frequency | Hz | 37 | 37 | 36 | 36 | 34 | 34 |
| Dual Sub Vented | cf. | 2.8 | 2.8 | 4.6 | 4.6 | 8.5 | 8.5 |
| Port Dimensions | in. | 5" x 5" x 22"L | 5" x 5" x 22"L | 7" x 6" x 23"L | 7" x 6" x 23"L | 9" x 9" x 22"L | 9" x 9" x 22"L |
| Tuning Frequency | Hz | 37 | 37 | 36 | 36 | 34 | 34 |
