HR0011 - Hotte aspirante Pelgrim - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante murale
Marque	Pelgrim
Modèle	HR0011
Largeur	475 mm
Profondeur	300 mm (estimation)
Hauteur	100 mm (estimation)
Poids	5 kg (estimation)
Alimentation	220-240 V, 50 Hz
Puissance moteur	150 W (estimation)
Nombre de vitesses	3
Niveau sonore maximal	65 dB (estimation)
Éclairage	2 ampoules halogènes 20 W (estimation)
Type de filtration	Filtre métallique lavable + filtre à charbon actif optionnel
Débit d'air maximal	350 m³/h (estimation)
Diamètre de la buse d'évacuation	150 mm
Classe énergétique	C (estimation)
Type de commande	Curseur mécanique
Matériau	Acier inoxydable
Couleur	Inox
Accessoires fournis	Kit de fixation, mode d'emploi
Garantie	2 ans

FOIRE AUX QUESTIONS - HR0011 Pelgrim

Comment installer la hotte Pelgrim HR0011 ?

L'installation nécessite de fixer la hotte au mur à l'aide du kit fourni. Assurez-vous que le diamètre de la buse d'évacuation (150 mm) correspond à votre conduit. Suivez le schéma de montage dans la notice.

Faut-il un filtre à charbon pour le recyclage ?

Oui, si vous utilisez la hotte en mode recyclage, un filtre à charbon actif est nécessaire pour absorber les odeurs. Il n'est pas fourni de série et doit être acheté séparément.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques se nettoient au lave-vaisselle ou à la main avec de l'eau savonneuse. Il est recommandé de les laver tous les mois pour maintenir les performances.

Comment remplacer l'ampoule de l'éclairage ?

Débranchez la hotte, retirez le capot de l'éclairage, dévissez l'ampoule défectueuse et remplacez-la par une ampoule halogène de 20 W max (type G4 ou similaire). Revissez et remontez.

La hotte fait beaucoup de bruit, est-ce normal ?

Le niveau sonore peut atteindre 65 dB en vitesse maximale, ce qui est normal pour une hotte de cette gamme. Assurez-vous que les filtres sont propres et que l'installation est stable.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. Il faut installer un filtre à charbon et diriger l'air purifié vers la pièce. Le kit de recyclage est optionnel.

Comment changer la vitesse d'aspiration ?

Utilisez le curseur mécanique situé sous la hotte. Faites-le glisser pour passer de la vitesse 1 (faible) à la vitesse 3 (élevée).

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et le fusible. Si l'éclairage ne fonctionne pas, testez les ampoules. Pour le moteur, assurez-vous que le curseur est en position de marche. Si le problème persiste, contactez le service après-vente.

Où puis-je trouver des pièces détachées pour la HR0011 ?

Les pièces détachées (filtres, ampoules, moteur) sont disponibles auprès des revendeurs agréés Pelgrim ou sur des sites spécialisés. Utilisez le code modèle HR0011 pour identifier les pièces compatibles.

Quelle est la hauteur de pose recommandée ?

Pour une cuisson électrique, installez la hotte à 65-75 cm au-dessus de la plaque. Pour une cuisson au gaz, prévoyez 75-85 cm pour des raisons de sécurité.

MODE D'EMPLOI HR0011 Pelgrim

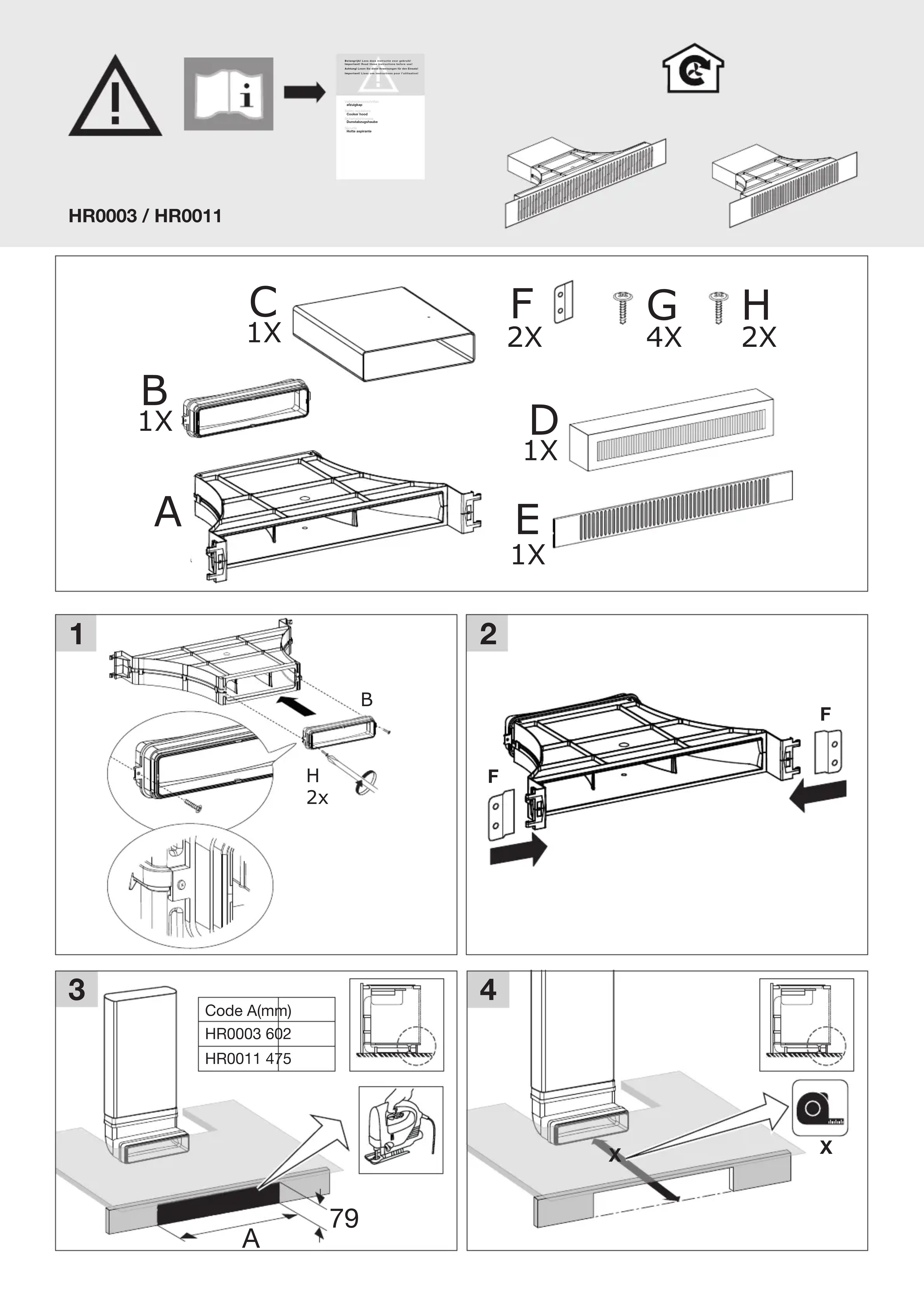

HR0003 / HR0011

Technical line drawing of a mechanical component with ribbed structure (no text or symbols)

Technical line drawing of a structural component with ribbed and flanged elements (no text or symbols)

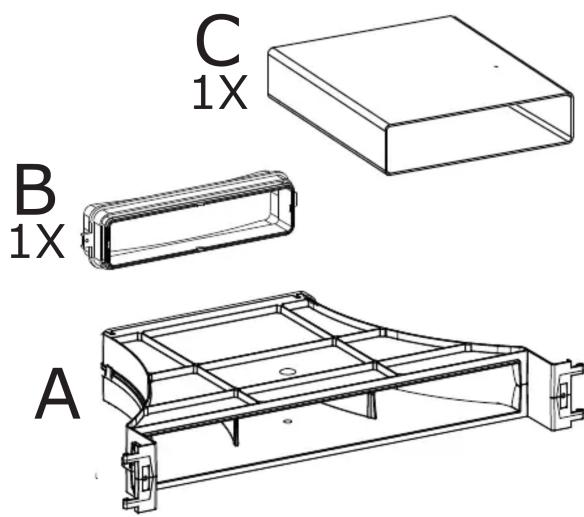

C 1X B 1X A

F 2X G 4X H 2X

Simple 3D illustration of a rectangular block with a textured inner bar and label 'D 1X' on the left (no other text or symbols)

E 1X

1

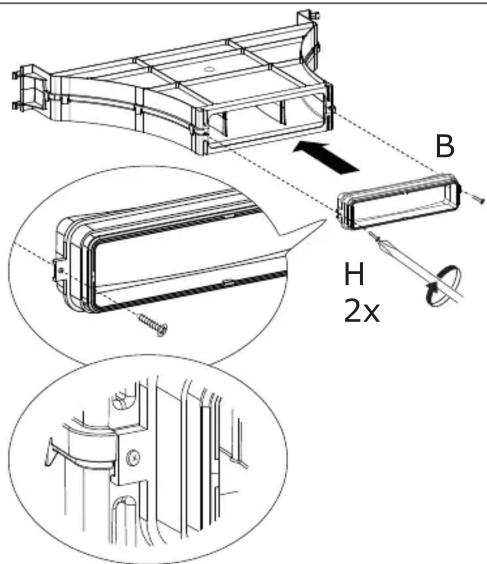

B H 2x

2

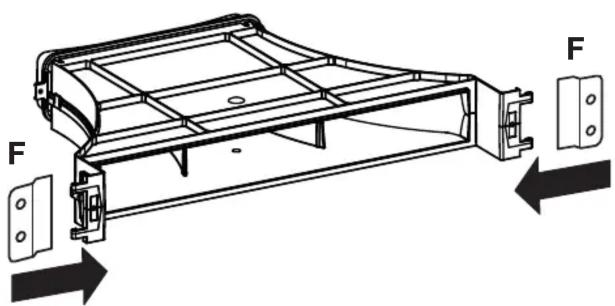

Technical line drawing of a mechanical housing component with force indicators (F) shown, no text or symbols present.

3

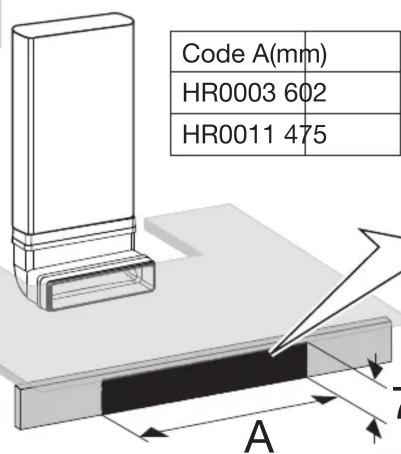

Code A(mm) HR0003 602 HR0011 475 A

4

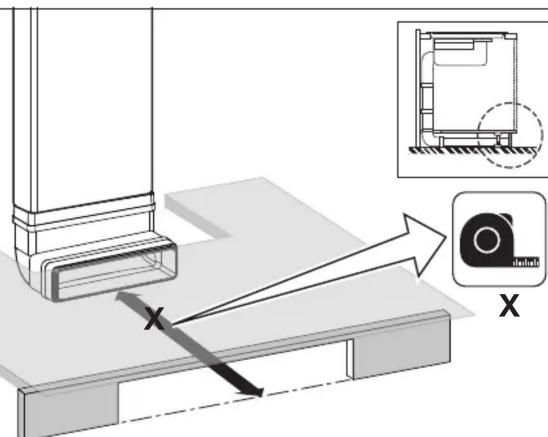

Technical diagram showing a mechanical assembly with X-axis and inset view of a device labeled 'instell' (no text or symbols on the diagram itself)

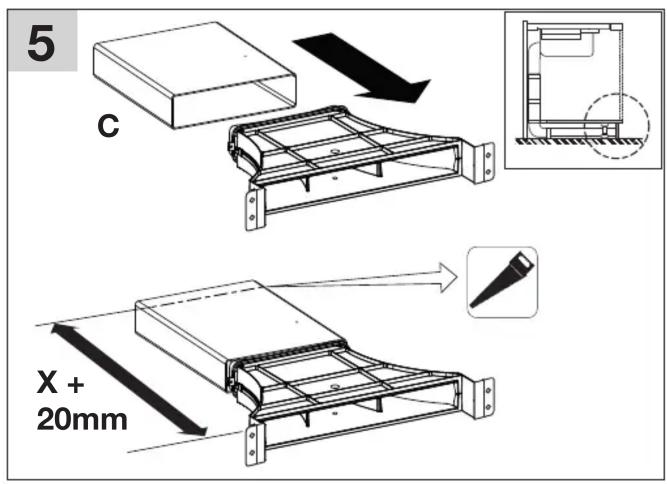

5 c X + 20mm

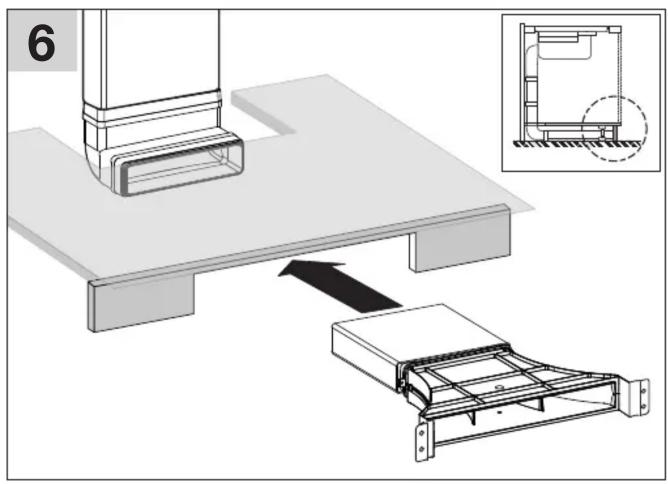

6

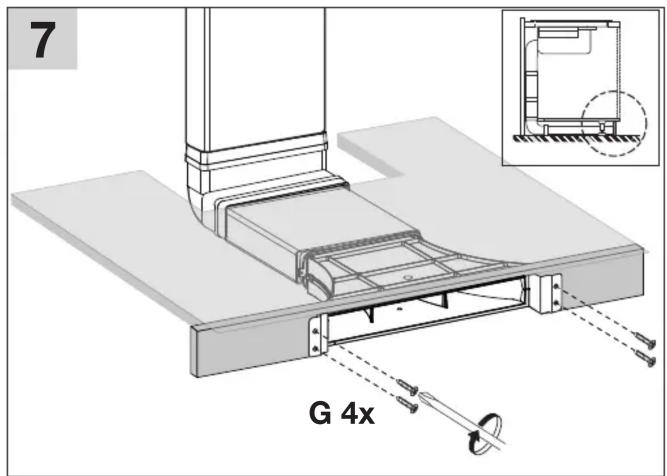

7 G 4x

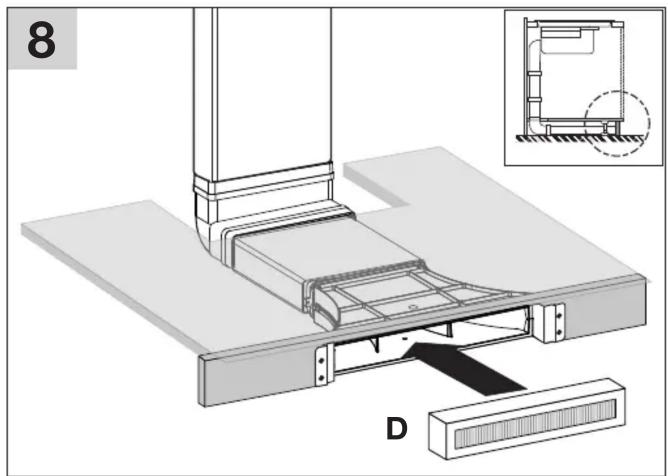

8 D

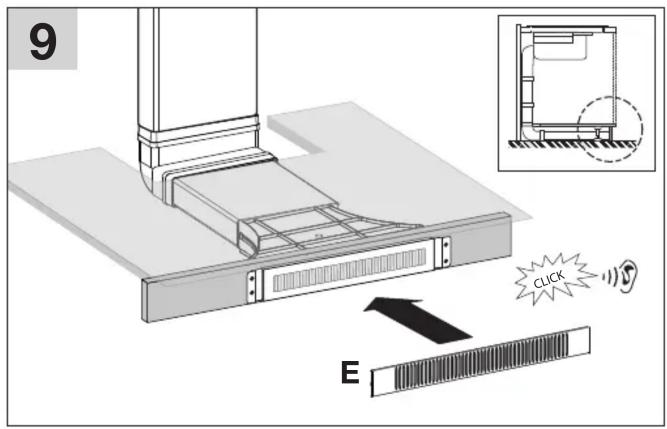

9 E CLICK

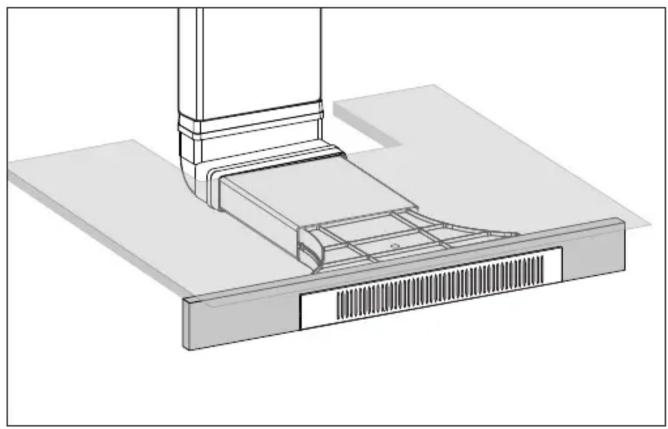

Technical line drawing of a mechanical assembly with no visible text or symbols
