Type de produit	Four encastrable
Marque	Grundig
Modèle	GEBM19301DXP
Dimensions (L x H x P)	595 x 595 x 550 mm (environ)
Poids net	35 kg (environ)
Alimentation électrique	230 V ~ 50 Hz
Puissance totale	3500 W (environ)
Capacité	70 L (environ)
Nombre de fonctions	8 (estimation)
Fonctions principales	Chaleur tournante, Convection, Grill, Décongélation, Chaleur sole+voute, Maintien au chaud
Type de nettoyage	Nettoyage à la vapeur (assistance vapeur)
Classe énergétique	A+ (estimation)
Température maximale	250 °C
Sécurité enfant	Oui (verrouillage des touches)
Affichage	Écran LED tactile
Type de porte	Porte froide à vitrage triple
Couleur	Inox
Accessoires inclus	Grille, lèchefrite, plaque à pâtisserie

FOIRE AUX QUESTIONS - GEBM19301DXP GRUNDIG

Comment installer le four encastrable ?

L'installation doit être réalisée par une personne qualifiée. Retirez tous les matériaux d'emballage, vérifiez visuellement le produit. L'appareil est lourd, portez-le à deux personnes minimum. Respectez les dimensions d'encastrement indiquées dans les schémas (environ 595x595 mm). Fixez le four au meuble à l'aide des vis fournies. Assurez-vous que le meuble supporte au moins 100 °C. N'installez pas de bandes isolantes à l'intérieur du meuble.

Quelles sont les dimensions d'encastrement ?

Les dimensions exactes sont indiquées dans les schémas d'installation de votre notice. Généralement, pour un four encastrable, l'espace requis est d'environ 595 x 595 mm en largeur et hauteur, et une profondeur d'environ 550 mm. Consultez les figures 2, 3, 4a et 4b de la notice pour les cas spécifiques (sous comptoir, armoire haute, coin).

Comment brancher l'alimentation électrique ?

Débranchez d'abord l'alimentation. Le raccordement doit être fait par un électricien qualifié. Utilisez une prise de terre avec les bonnes caractéristiques (voir plaque signalétique). Si le câble est fourni sans fiche, branchez : marron/noir sur L (phase), bleu sur N (neutre), vert/jaune sur E (terre). Serrez les connexions et refermez le couvercle du bornier. Le câble ne doit pas être coincé ni toucher les parties chaudes.

Le four nécessite-t-il une mise à la terre ?

Oui, absolument. La mise à la terre est obligatoire pour des raisons de sécurité. Elle doit être réalisée par un électricien qualifié conformément à la réglementation locale. L'appareil doit être branché sur une prise/ligne avec terre. En cas de non-conformité, le fabricant décline toute responsabilité.

Comment nettoyer le four ?

Le nettoyage à la vapeur est recommandé pour les salissures légères. Utilisez un chiffon doux et des produits non abrasifs. N'utilisez jamais de nettoyeurs vapeur haute pression. Pour un nettoyage en profondeur, suivez les instructions du manuel. La porte peut être démontée pour faciliter le nettoyage (consultez la notice).

Que faire si le four ne chauffe pas ?

Vérifiez d'abord que l'alimentation électrique est bien branchée et que le fusible n'a pas sauté. Assurez-vous que la fonction et la température sont correctement réglées. Si le problème persiste, contactez un service agréé. Ne tentez pas de réparer vous-même.

Peut-on utiliser le four en mode grill ?

Oui, le four dispose d'une fonction Grill. Sélectionnez-la via le sélecteur de fonctions. Préchauffez le four quelques minutes. Placez les aliments sur la grille haute pour une cuisson dorée. Surveillez la cuisson pour éviter de brûler.

Comment activer la sécurité enfant ?

Appuyez sur la touche Verrouillage (généralement le symbole d'un cadenas) pendant quelques secondes jusqu'à ce que l'icône s'affiche. Pour désactiver, répétez l'opération. Cette fonction empêche toute modification des réglages par les enfants.

Le four est-il équipé d'une fonction vapeur ?

Oui, ce modèle est doté d'une fonction assistance vapeur qui aide à nettoyer le four et à cuire certains aliments plus moelleux. Elle peut être utilisée pour le nettoyage ou en complément de cuisson. Consultez le manuel pour les détails d'utilisation.

Où trouver la plaque signalétique ?

La plaque signalétique se trouve à l'intérieur du four, sur le cadre, lorsque vous ouvrez la porte. Elle indique le numéro de série, la tension, la puissance et d'autres caractéristiques techniques. Gardez-la pour toute intervention.

MODE D'EMPLOI GEBM19301DXP GRUNDIG

Instalacao do produits

FR - Consignes de sécurité

• L'appareil doit être installé par une personne qualifiée conformément à la reglementation en vigueur. Le fabricant n'est pas tenu responsable des dommages resultant des procédures effectuees par des personnes non autorisées, ce qui peut également annuler la garantie.
• La préparation de l'emplacement et de l'installation électrique de l'appareil reliéve de la responsabilité du client.
• L'appareil doit être installé conformément à toutes les règlementations électriques locales.
• Avant d'instructor l'appareil, retirez tous les matériaux et documents avec lesquels il a été fourni, ensuite vérifie visuellement si le produit presente des defaults. Si c'est le cas, ne l'installé pas.
  L'appareil est lourd, portez-le avec au moins deux personnes.
• La porte et/ou la poignée ne doit pas être utilisées pour soulever ou déplacer l'appareil. Utilisez les espaces de levage des deux côtes de l'appareil (Figure 1). Portez toujours des gants de protection lors du transport et de l'installation.
• Débranchez les raccordements électriques situés dans la zone où vous souhaitez installer l'appareil avant l'installation.
• Les surfaces du meuble dans lequel le four doit être installé doivent être résistantes à la chaleur (100 °C au minimum).
  Assurez-vous que le meuble soit fixé avant l'installation de l'appareil.
• N'installez pas de bandes d'iso1ation thermique a l'intérieur du meuble dans lequel le four doit etre instalé.
  L'appareil ne doit pas etre instalé derriere une portedecorativeafin d'eviter la surchauffe.
• Les dimensions indiquées dans les schémas d'installation sont en mm.

Installation du produit

Si I'appareil est place sous le comptoir : (Figure 2)

• Afin de fournir la ventilation nécessaire à l'arrête du meuble de cuisine, vous doivent creer des ouvertures en fonction des dimensions indiquées sur la figure 2.
• Les raccordements électriques doivent être situés dans la zone A sur la figure 2 ou à l'extérieur du site d'installation.
• Si vous doivent placer l'apparéil sous une table de cuisson, suivez les dimensions indiquées dans le manuel d'installation de la table de cuisson.

Si I'appareil est place dans l'armoire haute: (Figure 3)

• Afin de fournir la ventilation nécessaire dans le compartment arrêté du meuble de cuisine, vous doivent des ouvertures en fonction des dimensions indiquées sur la figure 3. Cette ouverture doit être située sur la hauteur de l'armoire.
• Si un panneau arrête de l'armoire haute est present à l'endroit où l'appareil est place, il doit être retire.
• Les raccordements electriques doivent etre situés dans la zone A sur la figure 3 ou a l'extérieur de la zone d'installation.

Si I'appareil est place dans un coin : (Figure 4a-4b)

• Il faudrait tener compte des dimensions indiquées pour réaliser l'installation en coin des figures 4a et 4b.

Connexion de l'appareil à l'alimentation électrique

• Ne branchez l'appareil qu'a une prise/ligne de terre ayant la tension et la protection spécifiées dans les « Caracteristiques techniques ». Faites réalisier l'installation de la mise à la terre par un electricien qualifié lors de l'utilisation de l'appareil avec ou sans transformateur. Nous ne sommes enaucun cas responsables de tout problème lié à la mise à la terre de l'appareil non conforme à la reglementation locale.
• Avant de commencer tout travail sur l'installation électrique, débranchez l'appareil de l'alimentation secteur. Il existe un risque d'électrocution!
• L'appareil doit être raccordé à l'alimentation sectoreur uniquement par une personne autorisée et qualifiée. La période de garantie de l'appareil ne commence

qu'après son installation correcte. Le fabricant ne saurait etre tenu responsable de tout dommage resultant des procedures effectuees par des personnes non autorises.

• Installez l'appareil de sorte que vous puissiez complètement le débrancher de l'alimentation secteur. Conformément aux régles de construction, la séparation doit être assurée par un interrupteur intégré dans l'installation électrique fixe.
• La surface arrête du four devient chaude lorsque vous l'utilise. Assurez-vous que les raccordements electrolyques n'entrent pas en contact avec la surface arrière, sinon ils pourrait etre endommages.
• Le cable de raccordement ne doit pas etre serre, plie ou coincide, ni entrer en contact avec les parties chaudes du four. Vous risque de provoquer un court-circuit dans le four et un incendie en raison de la fonte du cable. Si le cordon d'alimentation est endommage, il doit etre remplace par un technicien qualifie. Sinon, vous courez un risque de chic electrique, de court-circuit ou d'incendie.
• La fiche du cordon d'alimentation doit être facilement accessible une fois l'installation terminée (mais non sur les tables de cuisson).
• Lors du cablage, vous devez respecter les reglementations électriques nationales / locales et utiliser une prise / ligne de courant et une fiche adaptées au four. Si les limites de puissance de l'appareil dépassent la capacité de transport de courant de la fiche et de la prise / ligne de courant, vous devez branchier l'appareil directement à l'installation électrique fixe sans utiliser la fiche et la prise / ligne de courant.
  Assurez-vous que le calibre du fusible soit compatible avec le l'appareil.
• Le raccordement doit être conforme aux réglementations nationales.
• Les données relatives à l'alimentation sectorur doivent correspondre aux données indiquées sur la plaque signalétique de l'appareil Ouvrez la porte avant pour voir la plaque signalétique.

• Le cable d'alimentation de votre apparéil doit être conforme aux valeurs indiquées dans le tableau « Caracteristiques techniques ».

• Si l'appareil est branché directement à l'alimentation électrique : S'il est impossible de débrancher tous les pôles de l'alimentation électrique, une unité de déconnexion équipée d'un dispositif d'écartement des contacts d'au moins 3 mm (fusibles, interrupteurs de sécurité de ligne, contacteurs) doit être branchée et tous les pôles de cette unité de déconnexion doivent être à proximate de (et non pas au-dessus) l'appareil conformément aux directives EEI. Le non-respect de cette instruction peut entrainer des problèmes de fonctionnement et annuler la garantie de l'appareil.

• Il est recommandé d'utiliser une protection supplémentaire à l'aide d'un disjoncteur différentiel.

Si I'appareil est fabriqué avec un cable et une fiche

• Voiture apparéil est fabriqué avec un cable d'alimentation et une fiche. Branchez la fiche de votre apparéil à une prise de terre et effectuez le raccordement électrique.

Si I'appareil est fabriqué avec un cable et sans fiche

• Branchez le cordon de l'appareil à une alimentation électrique tel indiqué cidesous :
• Câble marron/noir = L (Phase)
• Câble bleu = N (Neutre)
• Câble vert/jaune = (E) (Terre)

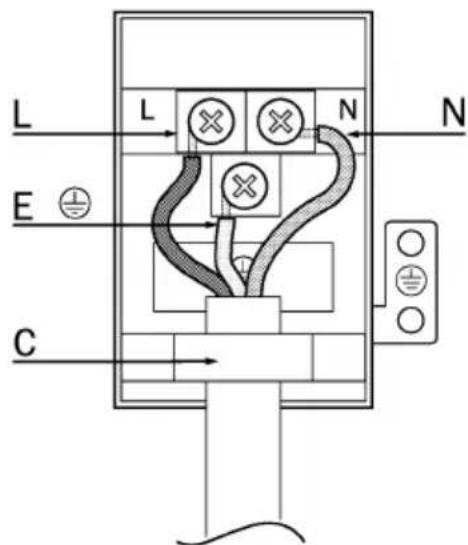

Si I'appareil est fabrique sans cable ni fiche

Un cable d'alimentation défin dans le tableau technique de la maison doit etre connecte a l'appareil en suivant instructions. Pour des raisons de sécurité,le cable d'alimentation ne doit pas depasser 2m

• Ouvrez le couvercle du bornier à l'aide d'un tournevis.
• Insérez le cable d'alimentation dans le serre-cable situé sous le terminal et fixez-le à la structure principale à l'aide d'une vis intégrée sur une piece de serrage du cable.
• Branchez les cables selon le schéma fourni.

• N = Neutre (Bleu)

• L = Phase sous tension (Marron/noir)
  -E=Terre (Vert/Jaune)
  -C=Serre-cable

• Une fois les connexions de fils terminées, fermez le couvercle du bornier.

• Branchez le cable d'alimentation à l'alimentation électrique en le dirigeant de manière à ce qu'il ne soit pas en contact avec l'appareil et qu'il ne soit pas coincide entre l'appareil et le mur.

Prévention contre un évientuel risquéd'incendie!

Assurez-vous que tous les raccordements électriques sont bien fixés et serrés afin d'éviter tout risque de formation d'arcs.
- N'utilisez pas de cables endommagés ni de rallonges.
Assurez-vous que le liquide ou l'humidité ne soit pas accessible au point de connexion électrique.

Mise en place et fixation de l'appareil (Figure 5-6)

• Placez l'appareil sur le meuble, au centre avec l'aide de deux ou plusieurs personnes.

• Si vous produit est équipé d'un rail télécopique, une pente d'au moins 0,3 degrés vers l'arrête du four doit être donné pour que les rails télécopiques fonctionnent correctement. Pour cela, après avoir place le produit sur le meuble, placez le niveau à bulle sur le rail télécopique comme indiqué sur la photo 5 et assurez-vous que l'angle d'inclinaison vers l'arrête du four est d'au moins 0,3 degrés.
  Fixez l'appareil au meuble a I'aide des vis fournies. (Figure 6)

• À la fin de l'installation, vérifie que les vis sont bien serrées et que l'appareil est bien fixé. Si vous n'installez pas l'appareil conformément aux instructions et ne serrez pas bien les vis, il risque de basculer pendant l'utilisation.

Derniere verification

• Une fois l'installation terminée, mettez l'alimentation secteur en marche.
• Lisez le manuel d'utilisation avant la première utilisation de l'appareil.
• Verifier les fonctionnalités de l'appareil.

Retirez l'appareil

• Débranche l'appareil de l'alimentation secteur.
• Dévissez les vis de fixation.
• Soulevez légarement l'appareil avec deux ou plusieurs personnes puis retirez-le entièrement.
