LED Power & DMX Bar - Éclairage Stairville - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Splitter DMX et distributeur de courant
Marque	Stairville
Modèle	LED Power & DMX Bar
Dimensions (L × H × P)	1210 mm × 80 mm × 60 mm
Poids	3,3 kg
Alimentation	100 – 240 V~, 50/60 Hz
Entrée DMX	1 prise XLR 5 broches (femelle)
Sorties DMX	6 prises XLR 5 broches (mâle)
Entrée secteur	Prise Power Twist verrouillable
Sorties secteur	5 prises Schuko avec couvercle rabattable, protégées séparément
Sortie secteur supplémentaire	1 prise Power Twist verrouillable
Charge maximale par projecteur	2,5 kg
Charge maximale totale	10 kg (4 brides de montage)
Protection	Fusible faible intensité, voyant LED de contrôle
Montage	Embase de fixation pour trépied, 4 brides filetées
Sécurité	Œillet pour câble de sécurité (inclus)
Fonctions principales	Distribution de courant et signaux DMX pour jusqu'à 5 projecteurs
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non pelucheux
Informations générales	Notice disponible en PDF sur thomann.de

FOIRE AUX QUESTIONS - LED Power & DMX Bar Stairville

Comment brancher le Stairville LED Power & DMX Bar ?

Branchez d'abord le câble d'alimentation Power Twist à l'entrée secteur, puis reliez la sortie DMX de votre console à l'entrée DMX de la barre. Connectez ensuite vos projecteurs aux prises DMX et secteur. Assurez-vous que chaque projecteur est correctement fixé aux brides de montage.

Quelle est la charge maximale par projecteur sur les brides ?

Chaque bride supporte jusqu'à 2,5 kg, pour un total de 10 kg sur les quatre brides.

Puis-je utiliser l'appareil uniquement comme une barre d'alimentation (sans DMX) ?

Oui, l'appareil fonctionne comme un distributeur de courant indépendamment du signal DMX. Vous pouvez brancher des projecteurs sur les prises secteur sans utiliser les connexions DMX.

Quels câbles DMX utiliser ?

Utilisez des câbles DMX spécifiques (XLR 5 broches) et non des câbles microphone. Des câbles de qualité assurent une transmission fiable.

Comment sécuriser l'appareil contre les chutes ?

Utilisez l'œillet pour câble de sécurité fourni pour attacher une corde de sécurité à une structure porteuse. Fixez également chaque projecteur avec un câble de retenue.

Puis-je connecter plus de 5 projecteurs en daisy chain DMX ?

Oui, chaque sortie DMX peut être chaînée à un autre appareil. La barre dispose de 6 sorties DMX, mais le nombre total d'appareils en chaîne est limité par la norme DMX512 (32 unités par ligne). Pour de longues distances, utilisez un terminateur DMX en fin de chaîne.

L'appareil est-il compatible avec le 110 V ?

Oui, l'alimentation accepte une tension de 100 à 240 V~, 50/60 Hz. Il fonctionne donc aussi bien sur secteur 110 V que 230 V.

Que faire si le voyant LED de contrôle ne s'allume pas ?

Vérifiez le fusible faible intensité situé sur la face avant. Si le fusible est grillé, remplacez-le par un modèle identique. Si le problème persiste, contactez le service après-vente.

Comment entretenir la barre LED Power & DMX ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et non pelucheux pour enlever la poussière. N'utilisez pas de produits chimiques ou de liquides.

Où trouver la notice complète ou des schémas techniques ?

La notice détaillée est disponible gratuitement en PDF sur le site de Thomann (www.thomann.de) dans la section téléchargements. Vous y trouverez aussi des schémas de connexion et les données techniques complètes.

MODE D'EMPLOI LED Power & DMX Bar Stairville

splitter DMX et distributeur de courant

Musikhaus Thomann

Thomann GmbH

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 4
1.1 Informations complémentaires.... 5
1.2 Symboles et mots-indicateurs.... 6
2 Consignes de sécurité.... 8
3 Performances.... 13
4 Installation et mise en service.... 14
5 Connexions et éléments de commande.... 16
6 Données techniques.... 18
7 Protection de l'environnement.... 19

LED Power & DMX Bar

th·mann MUSIC IS OUR PASSION

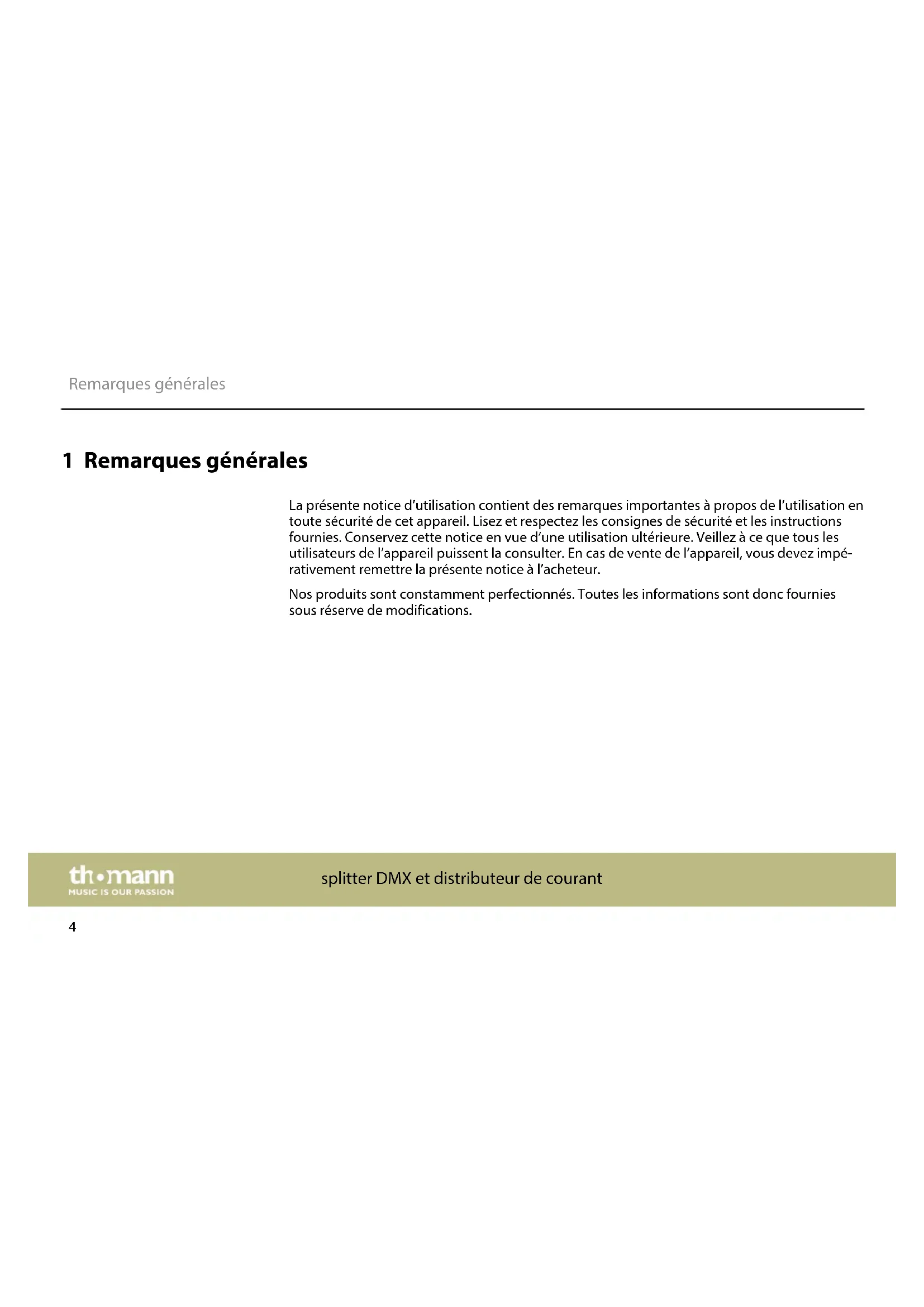

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

LED Power & DMX Bar

1.2 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification
DANGER ! Cette association du	symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
AVERTISSEMENT ! Cette association du	symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.
REMARQUE ! Cette association du	symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Avertissement en cas de tension électrique dangereuse.

Avertissement en cas de charge suspendue.

Avertissement en cas d'emplacement dangereux.

LED Power & DMX Bar

th·mann MUSIC IS OUR PASSION

2 Consignes de sécurité

Utilisation conforme

Cet appareil sert à la distribution de courant électrique et des signaux DMX sur plusieurs consommateurs. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

splitter DMX et distributeur de courant

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement !

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des appareils électriques.

LED Power & DMX Bar

th·mann MUSIC IS OUR PASSION

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil.

Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement. Ne modifiez pas le câble d'alimentation. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

REMARQUE!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

LED Power & DMX Bar

th·mann MUSIC IS OUR PASSION

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

3 Performances

• Traverse transversale pour la distribution de courant électrique et de signaux DMX sur jusqu'à cinq projecteurs
  ■ Toutes les entrées et sorties sur la face avant
  Entrées :
• Prise d'entrée verrouillable (Power Twist) pour l'alimentation électrique
• Prise d'entrée DMX
  Sorties :
• 5 prises encastrables à contact de protection avec couvercle rabattable, protégées séparément
• 6 prises de sortie DMX
• Prise de sortie verrouillable (Power Twist)
  Quatre brides de montage filetées pour fixer chaque projecteur, charge maximale de respectivement 2,5 kg, 10 kg au total.
  ■ Embase de fixation de l'appareil sur un trépied
  Câble d'alimentation électrique (Power Twist) inclu dans la livraison

LED Power & DMX Bar

th·mann MUSIC IS OUR PASSION

4 Installation et mise en service

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.

REMARQUE!

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

LED Power & DMX Bar

th·mann MUSIC IS OUR PASSION

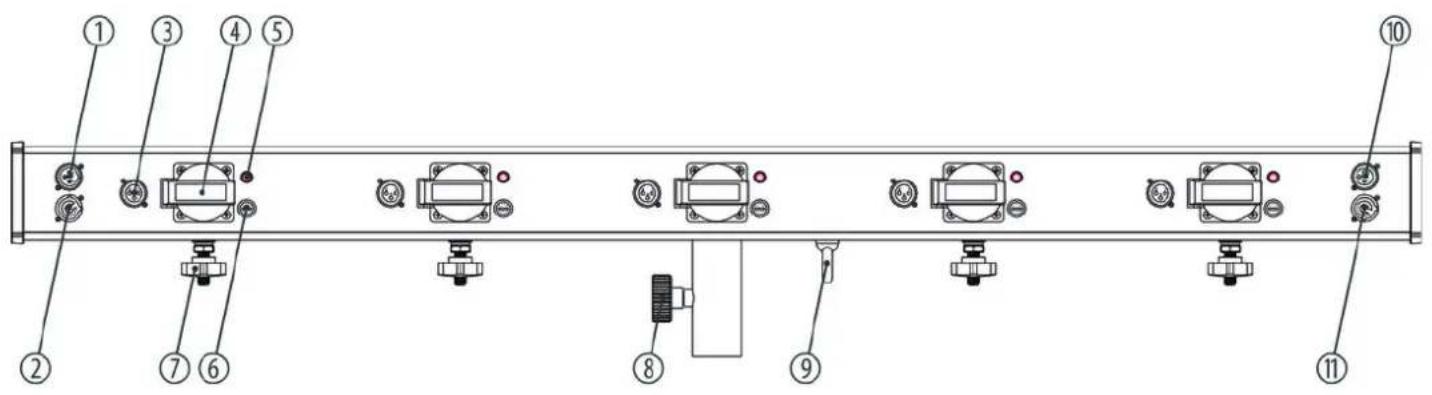

5 Connexions et éléments de commande

1 Entrée DMX.
2 Prise d'entrée verrouillable (Power Twist) pour l'alimentation électrique.

3 Sortie DMX.
4 Prise de terre.
5 Voyant LED de contrôle. S'allume lorsque le circuit électrique est ininterrompu.
6 Fusible faible intensité.
7 Bride de montage filetée pour fixer chaque projecteur.
8 Embase de fixation de l'appareil sur un trépied.
9 Œillet pour une corde de sécurité.
10 Sortie DMX pour des appareils supplémentaires.
11 Prise de sortie verrouillable (Power Twist) pour l'alimentation électrique d'autres appareils.

LED Power & DMX Bar

th·mann MUSIC IS OUR PASSION

6 Données techniques

Alimentation	100 – 240 V~50/60 Hz
Dimensions (l × H × P) 1210 mm × 80 mm × 60 mm
Poids 3,3 kg

7 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appa- reil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
