MODE D'EMPLOI LED Studio 150 2900K Varytec

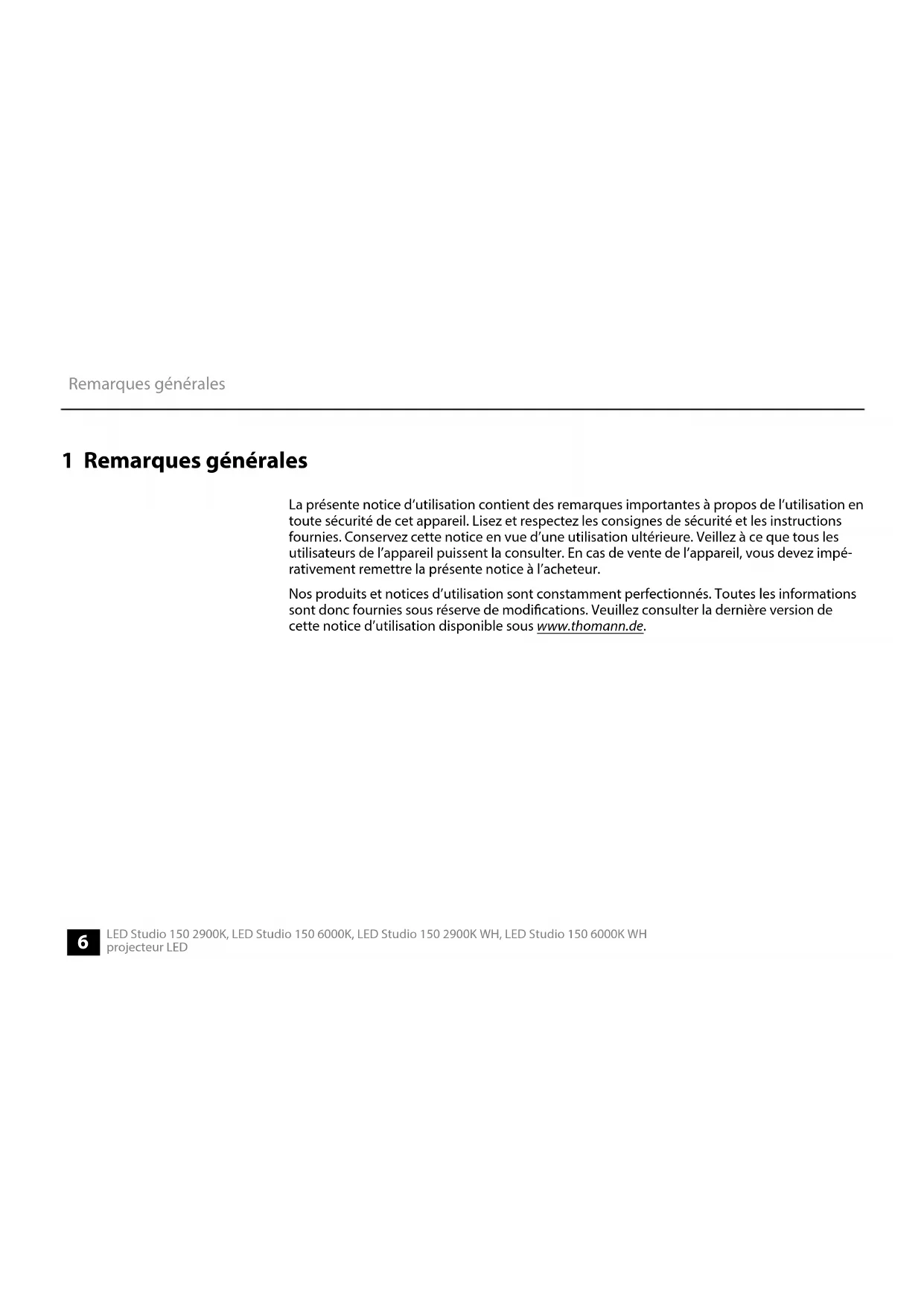

projecteur LED1 Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter. En cas de vente de l’appareil, vous devez impé‐ rativement remettre la présente notice à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. Remarques générales

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de chier PDF à télécharger. Recherche par mot-clé Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent. Guides en ligne Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques. Conseils personnalisés Pour obtenir des conseils, veuillez contacter notre hotline technique. Service Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider. Remarques générales LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LED1.2 Conventions typographiques Cette notice d'utilisation utilise les conventions typographiques suivantes : Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. Des textes et des valeurs achés sur l'appareil sont indiqués par des guillemets et en italique. Exemples : « ON » / « OFF »

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signication des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Inscriptions Achages Remarques générales

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LEDTerme générique Signication DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. REMARQUE ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle- ci ne peut être évitée. Symbole d'avertissement Type de danger

Avertissement : tension électrique dangereuse.

projecteur LEDSymbole d'avertissement Type de danger

Avertissement : rayonnement optique dangereux.

Avertissement : charge suspendue.

Avertissement : emplacement dangereux.

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED2 Consignes de sécurité Cet appareil est conçu pour produire un eet d’éclairage électronique au moyen de la tech‐ nique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utili‐ sation domestique. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dom‐ mages résultant d’une utilisation non conforme. L’appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capa‐ cités physiques, sensorielles et mentales et disposant des connaissances et de l’expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l’appareil sous la surveillance ou la direction d’une personne chargée de leur sécurité. Prolongez la durée de vie de l’appareil par des arrêts réguliers en évitant de mettre l’appareil souvent en marche et en arrêt. L’appareil ne convient pas au fonctionne‐ ment en continu. Utilisation conforme Consignes de sécurité LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LEDDANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouer. Ne laissez jamais des enfants seuls utiliser des appareils électriques. Sécurité Consignes de sécurité

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LEDDANGER ! Décharge électrique due aux tensions élevées circulant à l’intérieur de l’ap‐ pareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou compo‐ sants optiques manquent ou sont endommagés. DANGER ! Décharge électrique due à un court-circuit Utilisez toujours un câble d’alimentation électrique à trois ls et isolé correcte‐ ment avec une che à contacts de protection. Ne modiez ni le câble d’alimenta‐ tion ni la che électrique. En cas de non-respect, il y a risque de décharge élec‐ trique et danger d’incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé. Consignes de sécurité LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LEDAVERTISSEMENT ! Blessures des yeux dues à une intensité lumineuse élevée Ne regardez jamais directement dans la source lumineuse. AVERTISSEMENT ! Danger de crise d’épilepsie Les ashs (eets stroboscopiques) peuvent provoquer des crises d’épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les ashs. Consignes de sécurité

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LEDAVERTISSEMENT ! Risque de blessures par la chute de l’appareil Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l’appareil à l’aide d’une seconde xation, par exemple un câble d’arrêt de sécurité ou une chaîne de sécurité. Sécurisez le volet réglable après le montage par un câble de sécurité au projec‐ teur. Le câble de sécurité doit cheminer en dehors du volet réglable et ne doit pas aecter la sortie du lumière. REMARQUE ! Risque d’incendie Ne recouvrez jamais les fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des ammes nues. Consignes de sécurité LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LEDREMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l’appareil seulement sous les conditions d’environnement indiquées dans le chapitre « Données techniques » de la notice d’utilisation. Évitez de fortes varia‐ tions de température et ne mettez pas en marche l’appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l’intérieure de peuvent endommager l’ap‐ pareil. Lors des conditions d’environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l’appareil doit être maintenu régulièrement par un pro‐ fessionnel dûment qualié pour éviter des dommages par surchaue et d’autre dysfonctionnements. Consignes de sécurité

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LEDREMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil corres‐ pond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur diérentiel. En cas de non-observation, l’appareil pour‐ rait être endommagé et l’utilisateur risquerait d’être blessé. Lorsqu’un orage s’annonce ou que l’appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur an de réduire le risque de décharge électrique ou d’incendie. Consignes de sécurité LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LED3 Performances Caractéristiques particulières de l’appareil : n 1 × LED COB, 150 W n Lentille plan-convexe n Température de couleur : 2900 K (n° art. 505149, n° art. 505210) ou 6000 K (n° art. 505150, n° art. 505211) n Indice de rendu de couleur : >90 n Angle de dispersion : 40° n Contrôle par DMX (1, 2 ou 4 canaux) et par le biais des touches et de l’écran de l’appareil n Mode maître/esclave n Gradateur électronique avec quatre courbes gradateur sélectionnables n ventilateur à la température réglée ultra silencieux pour un fonctionnement sans bruit n idéal pour une utilisation dans un théâtre n Boîtier en aluminium moulé n Avec câble secteur et volet Performances

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LEDPour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet eet augmente à une température de fonctionnement élevé. Vous pouvez pro‐ longer la durée d’utilisation des agents lumineux en vériant que la ventilation est toujours susante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible. Performances LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LED4 Installation Sortez l’appareil de son emballage et vériez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage an de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. AVERTISSEMENT ! Risque de blessures par la chute de l’appareil Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l’appareil à l’aide d’une seconde xation, par exemple un câble d’arrêt de sécurité ou une chaîne de sécurité. Sécurisez le volet réglable après le montage par un câble de sécurité au projec‐ teur. Le câble de sécurité doit cheminer en dehors du volet réglable et ne doit pas aecter la sortie du lumière. Installation

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LEDREMARQUE ! Risque de surchaue La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m. Vériez que la ventilation est toujours susante. La température ambiante doit toujours être inférieure à 40 °C. REMARQUE ! Utilisation de trépieds En cas de montage de l’appareil sur un trépied, veillez à ce qu’il soit stable et que le poids de l’appareil ne dépasse pas la capacité admissible du trépied. Installation LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LEDREMARQUE ! Risque de perturbations durant la transmission des données An de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux. Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplicateurs. Vous pouvez installer l’appareil debout ou avec la tête en bas. Pendant son utilisation, l’appa‐ reil doit toujours être xé sur une surface solide ou un support certié. Utilisez les ouvertures prévues pour la xation de l'étrier. Travaillez toujours à partir d’une plate-forme stable lors de l’installation, du déplacement ou de l’entretien de l’appareil. Pendant ce temps, la zone située en-dessous de l’appareil doit être bloquée. Le câble de retenue doit être attaché à l’étrier. Possibilités de xation Installation

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LEDAssurez vous que cet appareil ne soit pas raccordé à un gradateur. Installation LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LED5 Mise en service Établissez toutes les connexions tant que l’appareil n’est pas branché. Pour toutes les conne‐ xions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles an que personne ne marche dessus ni ne trébuche. Mise en service

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LEDRaccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appa‐ reil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vériez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résis‐ tance (110 Ω, ¼ W). Connexions en mode DMX Mise en service LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LEDSi vous congurez un groupe d’appareils en mode maître/esclave, le premier appareil com‐ mande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation. Connectez la sortie DMX de l’appareil maître avec l’entrée DMX du premier appareil esclave. Connectez ensuite la sortie DMX du premier appareil esclave à l’entrée esclave du deuxième appareil esclave, et ainsi de suite. Connexions en mode de fonc‐ tionnement « Master/Slave » Mise en service

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED6 Connexions et éléments de commande ' ( )# $ % &

projecteur LED1 Écran L'écran clignote en présence d'un signal DMX valide. 2 [MENU] Pour activer le menu principal ou un sous-menu 3 [UP] incrémente la valeur achée d’une unité 4 [DOWN] décrémente la valeur achée d’une unité 5 [ENTER] Pour conrmer une valeur sélectionnée 6 [DMX IN] Entrée DMX, connecteur XLR à 3 pôles Connexions et éléments de commande

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED7 [DMX OUT] Sortie DMX, connecteur XLR à 3 pôles 8 [POWER IN] Prise d'alimentation Power Twist pour l'alimentation électrique de l'appareil Connexions et éléments de commande LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

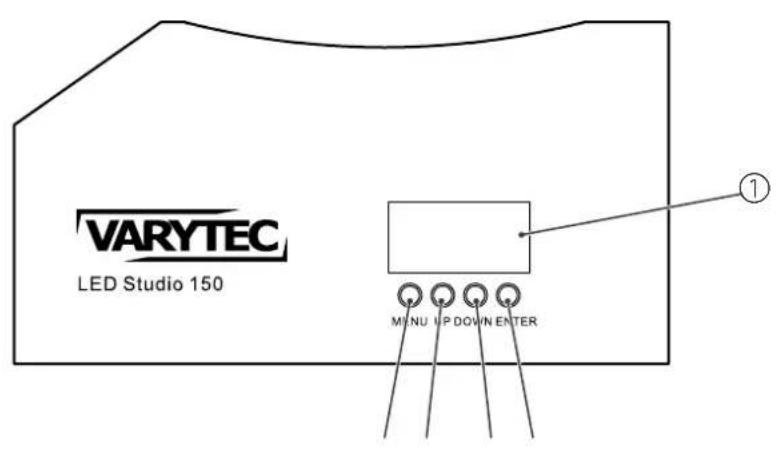

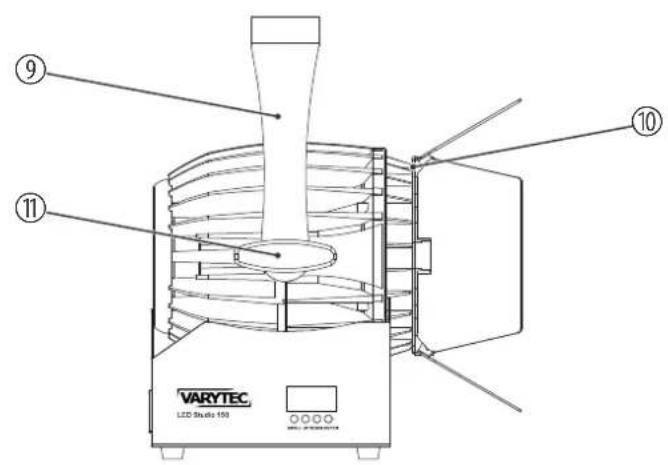

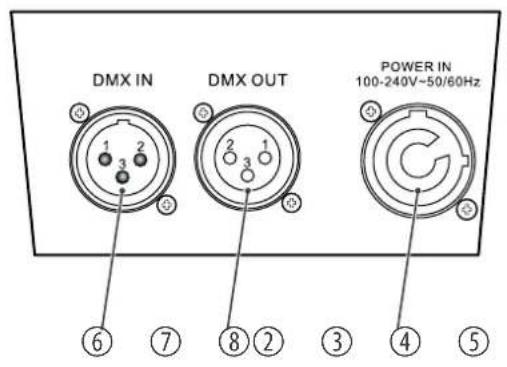

Connexions et éléments de commande

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED9 Étrier de montage 10 Côté frontal avec une garniture pour volet réglable 11 Vis de blocage pour l'étrier de montage Connexions et éléments de commande LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LED7 Utilisation

7.1 Mise en marche de l’appareil

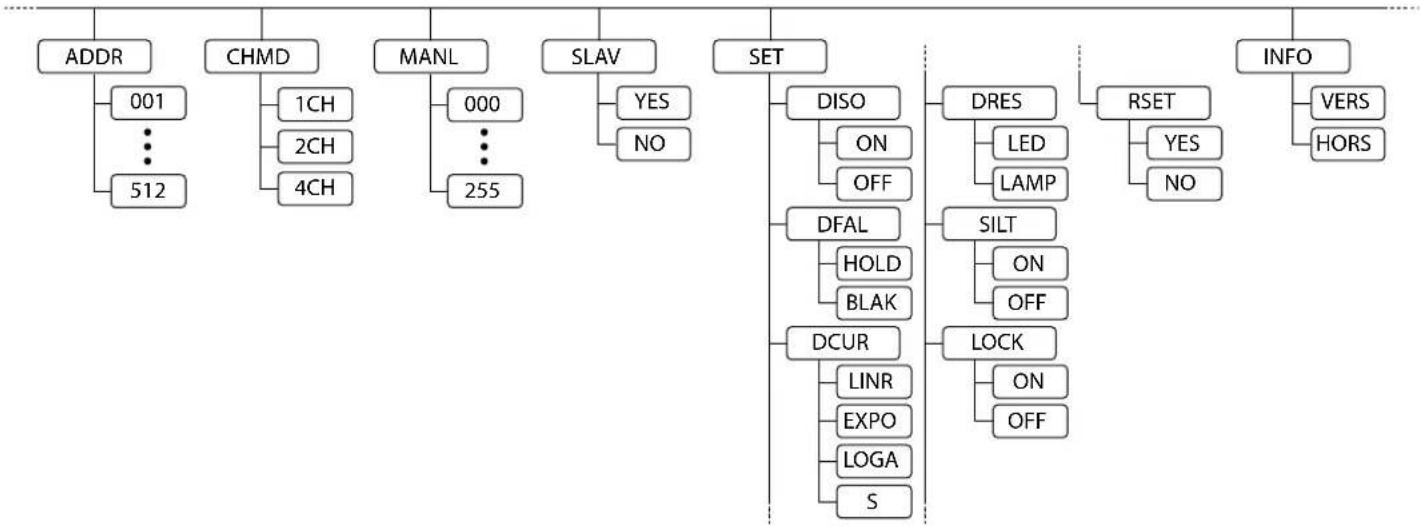

Branchez l'appareil sur le secteur pour le faire démarrer. L’appareil est immédiatement prêt à fonctionner dans le dernier mode actif avec les derniers réglages choisis.

1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Utilisez [UP] ou [DOWN] pour sélectionner le paramètre souhaité ou modier la valeur

respectivement achée.

3. Lorsque la valeur ou le paramètre souhaité apparaît à l’écran, appuyez sur [ENTER] pour

passer au sous-menu respectif ou conrmer une nouvelle valeur.

4. Pour revenir au niveau de menu précédant sans modication, appuyez sur [MENU].

Commande des menus Utilisation

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WHprojecteur LEDLe menu « ADDR » permet de régler l’adresse DMX. Ce réglage n’est utile que lorsque l’appareil est commandé par le biais d’un contrôleur DMX.

1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « ADDR » et conrmez avec

3. Appuyez sur [UP] ou [DOWN] pour sélectionner une valeur entre 1 et 512 pour sélec‐

tionner l’adresse DMX souhaitée (achage « 001 » … « 512 » ) et conrmez avec [ENTER]. Assurez-vous que ce numéro est adapté à la conguration de votre contrôleur DMX. Le tableau suivant présente l’adresse DMX la plus élevée possible pour les diérents modes DMX : Mode Adresse DMX la plus élevée possible Mode de 1 canaux 512 Mode de 2 canaux 511 Mode de 4 canaux 509

4. Pour revenir au niveau de menu précédant sans modication, appuyez sur [MENU].

projecteur LEDDans ce mode de fonctionnement, l’appareil est contrôlé par un contrôleur DMX.

1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « CHMD » et conrmez avec

3. Appuyez sur [UP] ou [DOWN] pour sélectionner le mode DMX souhaité ( « 1CH » , « 2CH »

ou « 4CH » ) et conrmez avec [ENTER].

4. Pour revenir au niveau de menu précédant sans modication, appuyez sur [MENU].

1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « MANL » et conrmez avec

3. Utilisez [UP] et [DOWN] pour régler l’intensité souhaitée entre et « 000 » … « 255 » et con‐

4. Pour revenir au niveau de menu précédant sans modication, appuyez sur [MENU].

Régler le mode DMX Gradateur manuel Utilisation

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LEDCe réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.

1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « SLAV » et conrmez avec

3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « YES » et conrmez avec

L’appareil fonctionne en mode esclave. Avec un raccordement correct, il se compor‐ tera exactement comme l’appareil maître.

4. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « NO » et conrmez avec

L’appareil travaille de nouveau en mode autonome.

5. Pour revenir au niveau de menu précédant sans modication, appuyez sur [MENU].

Mode de fonctionnement « Maítre/Esclave » Utilisation LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LED7.3 Réglages

1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « SET » (Settings) et conrmez

3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « DISO » (Display Backlight) et

conrmez avec [ENTER]. Vous pouvez procéder aux réglages suivants : Sous-menu Description « On » L’éclairage de l’écran reste allumé durablement. « O » L’éclairage de l’écran s’éteint au bout de 30 secondes.

4. Pour revenir au niveau de menu précédant sans modication, appuyez sur [MENU].

Éclairage de l’écran Utilisation

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « SET » (Settings) et conrmez

3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « DFAL » (DMX Fail) et con‐

rmez avec [ENTER]. Vous pouvez procéder aux réglages suivants : Sous-menu Description « Hold » En cas de panne du contrôle par DMX, le dernier réglage est con‐ servé. « BLAK » En cas de panne du contrôle par DMX, l’appareil s’éteint.

4. Pour revenir au niveau de menu précédant sans modication, appuyez sur [MENU].

Comportement en cas de panne du contrôle par DMX Utilisation LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LED1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « SET » (Settings) et conrmez

3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « DCUR » (Dimmer Curve) et

conrmez avec [ENTER]. Vous pouvez procéder aux réglages suivants : Sous-menu Description « LINR » Courbe linéaire « EXPO » Courbe exponentielle (courbe quadratique avec courbe plate au début et courbe raide à la n) « LOGA » Courbe logarithmique (courbe quadratique inverse avec courbe raide au début et courbe plate à la n) « S » Courbe en forme de courbe en S (courbe non linéaire avec courbe plate prononcée au début et à la n)

4. Pour revenir au niveau de menu précédant sans modication, appuyez sur [MENU].

Courbe gradateur Utilisation

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « SET » (Settings) et conrmez

3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « DRES » (Dimmer Response)

et conrmez avec [ENTER].

4. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « LED » et conrmez la sélec‐

Le réglage du gradateur est activé pour la LED.

5. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache le sous-menu « LAMP »

(Halogen) et conrmez la sélection avec [ENTER].

L’imitation du comportement du gradateur pour l’incandescence est activée.

6. Pour revenir au niveau de menu précédant sans modication, appuyez sur [MENU].

projecteur LED1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « SET » (Settings) et conrmez

3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « SILT » (Silent Mode) et con‐

rmez avec [ENTER]. Vous pouvez procéder aux réglages suivants : Sous-menu Description « On » Le ventilateur est éteint (mode silencieux). La température de l’ap‐ pareil est contrôlée en limitant la puissance consommée à un maximum de 50 W. « O » Vitesse en fonction de la température

4. Pour revenir au niveau de menu précédant sans modication, appuyez sur [MENU].

Réglage du ventilateur Utilisation

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « SET » (Settings) et conrmez

3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « LOCK » (AutoLock) et con‐

4. Utilisez [UP] ou [DOWN] pour sélectionner « On » (verrouillage des touches activé) ou

« O » (verrouillage des touches désactivé) et conrmez avec [ENTER].

5. Appuyez simultanément sur [UP] et [DOWN] pendant 5 secondes si vous voulez activer la

saisie avec le verrouillage de touches activé.

6. Pour revenir au niveau de menu précédant sans modication, appuyez sur [MENU].

projecteur LED1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « SET » (Settings) et conrmez

3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « RSET » (Factory Reset) et

conrmez avec [ENTER].

4. Utilisez [UP] ou [DOWN] pour sélectionner « YES » (réinitialiser l’appareil) et conrmez

L’appareil est réinitialisé aux réglages d’usine.

5. Utilisez [UP] ou [DOWN] pour sélectionner « NO » (ne pas réinitialiser l’appareil) et con‐

L’appareil n’est pas réinitialisé aux réglages d’usine.

6. Pour revenir au niveau de menu précédant sans modication, appuyez sur [MENU].

Réinitialiser l’appareil aux réglages d’usine Utilisation

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « INFO » et conrmez avec

3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « VERS » et conrmez avec

projecteur LED1. Appuyez sur [MENU] pour ouvrir le menu principal.

2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « INFO » et conrmez avec

3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « HORS » et conrmez avec

Les heures de fonctionnement des LED s’achent. Acher les heures de fonction‐ nement des LED Utilisation

projecteur LED7.5 Fonctions en mode DMX 1 canaux Canal Valeur Fonction 1 0 … 255 Gradateur maître (de 0 % à 100 %)

7.6 Fonctions en mode DMX 2 canaux

Canal Valeur Fonction 1 0 … 255 Gradateur maître (de 0 % à 100 %) 2 Stroboscope 0 … 005 LED éteinte 006 … 255 Eet stroboscope, vitesse croissante (1 … 20 Hz) Utilisation

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED7.7 Fonctions en mode DMX 4 canaux Canal Valeur Fonction 1 0 … 255 Gradateur maître (de 0 % à 100 %) 2 Stroboscope 0 … 005 LED éteinte 006 … 010 LED allumée 011 … 033 Impulsions, vitesse croissante 034 … 056 Luminosité constamment croissante, vitesse croissante 057 … 079 Luminosité constamment décroissante, vitesse croissante 080 … 102 Eet stroboscopique aléatoire, vitesse croissante 103 … 127 Impulsions (burst court avec pause, 5s … 1s) 128 … 250 Eet stroboscope, vitesse croissante (1 … 20 Hz) 251 … 255 LED éteinte Utilisation LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LEDCanal Valeur Fonction 3 0 … 005 Sans fonction 006 … 127 Comportement du gradateur pour LED 128 … 255 Comportement du gradateur pour halogène 4 0 … 005 Sans fonction 006 … 063 Courbe de gradateur linéaire 064 … 127 Courbe de gradateur exponentielle 128 … 191 Courbe de gradateur logarithmique 192 … 255 Courbe de gradateur de forme S Utilisation

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED8 Données techniques N° art. 505149 (noir) N° art. 505210 (blanc) N° art. 505150 (noir) N° art. 505211 (blanc) Source lumineuse 1 × LED COB, 150 W Caractéristiques de la source lumineuse Température de couleur 2900 K 6000 K Indice de rendu de couleur CRI Ra > 90 Caractéristiques optiques Angle de dispersion 40° Taux de rafraîchissement LED (PWM) 11800 Hz Contrôle DMX, touches et écran sur l’appareil Nombre de canaux DMX 1, 2 ou 4 193 mm152 mm265 mm Données techniques LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LEDN° art. 505149 (noir) N° art. 505210 (blanc) N° art. 505150 (noir) N° art. 505211 (blanc) Connexions d'entrée Alimentation électrique Prise d'entrée verrouillable (Power Twist) Contrôle par DMX Prise XLR, 3 pôles Connexions de sortie Contrôle par DMX Prise XLR, 3 pôles Puissance con‐ sommée 130 W Tension d'alimenta‐ tion

193 mm × 265 mm × 152 mm Données techniques

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LEDN° art. 505149 (noir) N° art. 505210 (blanc) N° art. 505150 (noir) N° art. 505211 (blanc) Poids 2,9 kg Conditions d'environ‐ nement Plage de température 0 °C…40 °C Humidité relative 50 %, sans condensation Dispositif optique PC Sans ventilateur Non Informations complémentaires Données techniques LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LED9 Câbles et connecteurs Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une che va bien dans une prise, le résultat d'une mau‐ vaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas. Une prise XLR tripolaire sert de prise DMX, une che XLR tripolaire d’entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d’un couplage adapté. 1 Terre (blindage) 2 Signal inverse, (DMX–, point froid) 3 Signal (DMX+, point chaud) Préambule Connexions DMX Câbles et connecteurs

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED10 Dépannage REMARQUE ! Risque de perturbations durant la transmission des données An de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux. Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplicateurs. Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionne‐ ment. Vous trouverez sous ce point quelques propositions de dépannage simple : Dépannage LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LEDSymptôme Remède L’appareil ne fonctionne pas, pas de lumière Vériez le branchement au secteur. Aucune réaction sur le contrôleur DMX

1. Vériez le bon raccordement des connexions et du

2. Vériez le réglage des adresses et la polarité DMX.

3. Faites un essai avec un autre contrôleur DMX.

4. Vériez si les câbles DMX se trouvent à proximité ou à

côté des câbles à haute tension, ce qui pourrait induire des perturbations ou créer des dommages à un circuit d’interfaçage DMX. Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez con‐ tacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de. Dépannage

LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH projecteur LED11 Nettoyage Nettoyez les lentilles optiques accessibles de l’extérieur an d’optimiser la puissance lumi‐ neuse. La fréquence du nettoyage dépend de l’environnement de fonctionnement : les envi‐ ronnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de pous‐ sières importants sur le système optique de l’appareil. n Eectuez le nettoyage avec un chion doux et notre nettoyant pour luminaires et lentilles (n° art. 280122). n Séchez toujours les pièces avec soin. Les grilles d’aération de l’appareil doivent être débarrassées des impuretés comme la pous‐ sière, etc. Éteignez l’appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l’appareil avec un chion légèrement humide qui ne peluche pas. Lentilles optiques Grilles d’aération Nettoyage LED Studio 150 2900K, LED Studio 150 6000K, LED Studio 150 2900K WH, LED Studio 150 6000K WH

projecteur LED12 Protection de l’environnement Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage. Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques. Recyclez ce produit par l’intermédiaire d’une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune. Recyclage des emballages Recyclage de votre ancien appa‐ reil Protection de l’environnement
