T204 - Haut-parleur Swissonic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de monitoring active
Marque	Swissonic
Modèle	T204
Fabricant	Thomann GmbH
Dimensions (L × H × P)	160 mm × 330 mm × 200 mm
Poids	4,6 kg
Alimentation électrique	100-240 V ~50/60 Hz, 100 W
Fusible	5 mm × 20 mm, 1,6 A, 250 V, à action retardée (remplaçable)
Puissance de sortie	50 W (basses/moyennes) + 30 W (hautes) – classe D
Bande passante	50 Hz – 20 kHz
Pression acoustique max.	96 dB à 1 m
Fréquence de coupure	2,2 kHz
Connecteurs d'entrée	1 × XLR (symétrique), 1 × Jack 6,35 mm (symétrique), 1 × Cinch (asymétrique)
Réglages intégrés	LF Cutoff (40/50/60 Hz), LF/HF/MF Trim (±2 dB), Volume
Fonctions spéciales	Système 2 voies, amplificateur Bi-Amping, processeur SigmaDSP, mode veille automatique
Protections	Contre interférences radio, surchauffe, bruits de marche/arrêt, limitation de courant
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité, la poussière et les fortes vibrations
Sécurité	Ne pas démonter (haute tension interne) ; utiliser uniquement des fusibles de même type
Pièces détachées	Fusible 5×20 mm 1,6A/250V (retardé) – contacter le SAV Thomann
Réparabilité	Confier à un professionnel pour les réparations internes ; fusible accessible par le porte-fusible
Conditions d'utilisation	Intérieur, température 0-40°C, humidité 20-80% sans condensation

FOIRE AUX QUESTIONS - T204 Swissonic

Que faire si l'enceinte ne s'allume pas ?

Vérifiez d'abord le câble d'alimentation et la prise secteur. Assurez-vous que l'interrupteur [Power] à l'arrière est en position ON. Si le problème persiste, contrôlez le fusible (5×20 mm, 1,6 A/250 V) et remplacez-le si nécessaire par un modèle identique.

Comment brancher l'enceinte à ma source audio ?

Utilisez l'une des entrées disponibles : prise XLR (symétrique), jack 6,35 mm (symétrique) ou Cinch (asymétrique). Pour une meilleure qualité, privilégiez les connexions symétriques (XLR ou jack). Réglez le volume avec le bouton [Volume] à l'arrière.

Le voyant LED est rouge, que signifie-t-il ?

Le voyant rouge indique que l'enceinte est en mode veille. Elle passe automatiquement en veille après 15 minutes sans signal. Dès qu'un signal audio est détecté, elle se réveille et le voyant devient bleu.

Pourquoi y a-t-il un bourdonnement ou un ronflement ?

Utilisez des câbles symétriques (XLR ou jack) pour réduire les interférences. Assurez-vous que tous les appareils audio sont branchés sur le même circuit électrique pour éviter les boucles de masse. Éloignez les câbles audio des câbles d'alimentation.

Comment régler les basses et les aigus ?

Sur la face arrière, vous disposez de trois réglages : [LF Trim] (basses), [MF Trim] (médiums) et [HF Trim] (aigus). Chacun permet une atténuation ou amplification de ±2 dB. Le bouton [LF Cutoff] ajuste le filtre passe-bas (40/50/60 Hz).

Le son est distordu, que faire ?

Réduisez le niveau du signal d'entrée ou baissez le volume de l'enceinte. Un signal trop fort peut saturer l'amplificateur. Vérifiez également que les réglages EQ ne sont pas excessifs (+2 dB).

Puis-je utiliser l'enceinte en extérieur ?

Non, l'enceinte est conçue uniquement pour une utilisation en intérieur. Évitez l'exposition à l'humidité, à la pluie, à la poussière et aux fortes variations de température. L'appareil doit être utilisé dans une plage de 0-40°C et 20-80% d'humidité.

Quelle est la puissance totale de l'enceinte ?

L'amplificateur délivre 50 W pour les haut-parleurs de basses/moyennes fréquences et 30 W pour le tweeter, soit une puissance totale de 80 W en classe D. La consommation électrique maximale est de 100 W.

Comment nettoyer l'enceinte ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de produits liquides ou abrasifs. Veillez à ne pas obstruer les fentes d'aération.

Où puis-je trouver la notice complète ?

La notice d'utilisation complète (32 pages) est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou sur le site du fabricant Thomann (www.thomann.de).

MODE D'EMPLOI T204 Swissonic

enceinte de moni- toring active

Musikhaus Thomann

Thomann GmbH

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 4
1.1 Informations complémentaires.... 5
1.2 Conventions typographiques.... 6
1.3 Symboles et mots-indicateurs.... 6
2 Consignes de sécurité.... 9
3 Performances.... 16
4 Installation.... 17
5 Connexions et éléments de commande.... 19
6 Données techniques.... 23
7 Câbles et connecteurs.... 25
8 Dépannage.... 28
9 Protection de l'environnement.... 30

T204

th·mann MUSIC IS OUR PASSION

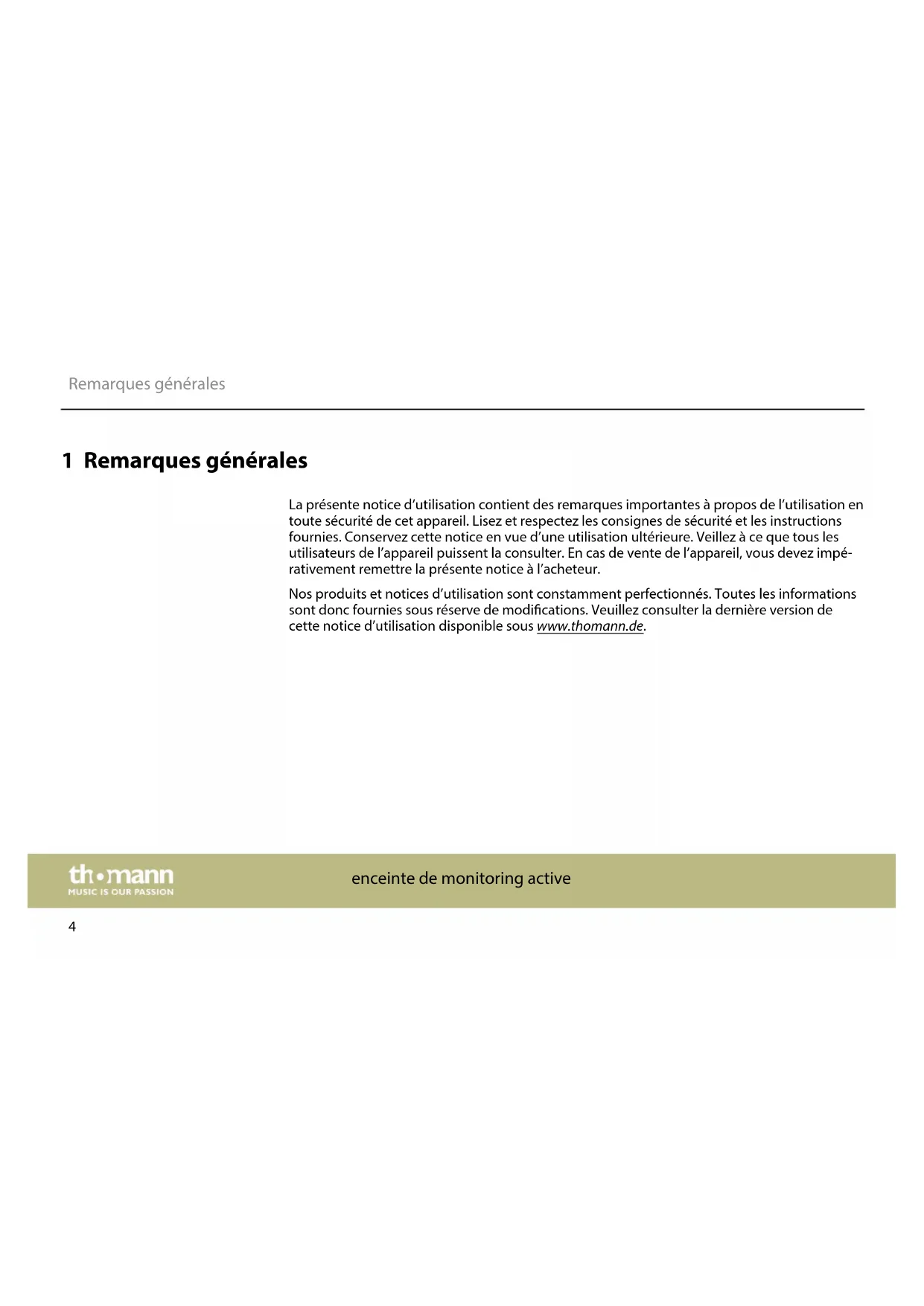

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

T204

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

T204

Symbole d'avertissement Type de danger

	Avertissement : tension électrique dangereuse.
	Avertissement : charge suspendue.
	Avertissement : emplacement dangereux.

2 Consignes de sécurité

Utilisation conforme

Cet appareil est conçu en première ligne pour l'écoute lors de l'enregistrement et du mixage du matériel audio dans le studio. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

T204

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement !

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des appareils électriques.

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil.

Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

T204

ATTENTION!

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs.

Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

REMARQUE!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid).

Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

T204

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

REMARQUE!

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie !

Utilisez uniquement des fusibles du même type.

REMARQUE!

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas.

En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

T204

3 Performances

Caractéristiques particulières de l'appareil :

Système 2 voies : 2 × haut-parleur basses/moyennes fréquences 4 pouces et haut-parleur hautes fréquences 1,25 pouces (dôme en soie)
■ 2 × haut-parleur 5,25 pouces à cône passif
■ Entrées : prise XLR, prise jack en 6,35 mm, prise Cinch
■ Amplificateur Bi-Amping (Classe D)
■ Commutateur pour l'ajustement des hautes ou basses fréquences à l'acoustique intérieure
Filtre passe-bas commutable avec fréquence de coupure à sélectionner
■ Processeur SigmaDSP
Boîtier en MDF
Circuits de protection contre les interférences radio, la surchauffe, les sons de marche et d'arrêt, ainsi que la limitation du courant de sortie
■ Fonction de veille

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.

T204

REMARQUE!

Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

REMARQUE!

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

5 Connexions et éléments de commande

Voyant LED de contrôle sur la face avant

Lorsque le haut-parleur ne reçoit aucun signal pendant 15 minutes, il commute en mode de veille. Le voyant de contrôle LED sur la face avant s'allume alors en rouge. Dès que l'enceinte reçoit à nouveau un signal, elle se remet automatiquement en mode normal et le voyant de contrôle LED devient alors bleu.

T204

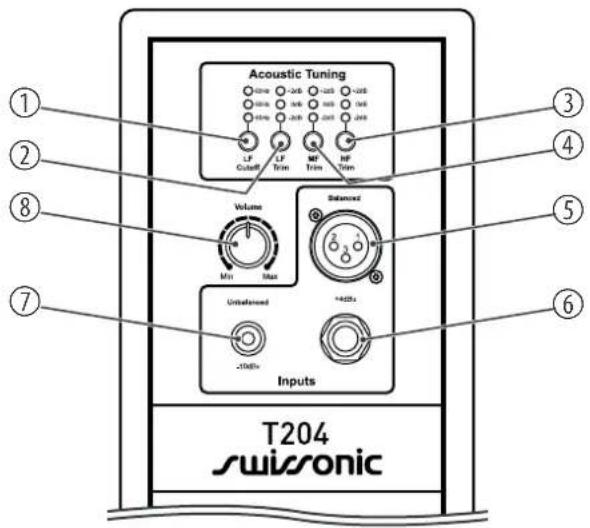

Face arrière

1 [LF Cutoff] Bouton pour ajuster le filtre passe-bas commutable avec fréquence de coupure à sélectionner (40 Hz, 50 Hz, 60 Hz)
2 [LF Trim] Bouton pour l'ajustement des basses fréquences à l'acoustique intérieure (-2 dB, 0 dB, +2 dB)
3 [HF Trim] Bouton pour l'ajustement des hautes fréquences à l'acoustique intérieure (-2 dB, 0 dB, +2 dB)
4 [MF Trim] Bouton pour l'ajustement des basses fréquences à l'acoustique intérieure (-2 dB, 0 dB, +2 dB)
5 Prise pour un signal d'entrée Line symétrique, prise XLR à 3 pôles
6 Prise pour un signal d'entrée symétrique, prise jack en 6,35 mm
7 Prise pour des prises sources avec niveau Line (asymétrique), prise Cinch
8 [Volume] Bouton rotatif pour régler le volume général

T204

th·mann MUSIC IS OUR PASSION

9 Châssis CEI avec porte-fusible pour l'alimentation électrique

10 [Power]

Interrupteur d'alimentation électrique. Met l'appareil sous et hors tension.

6 Données techniques

Équipement 2 × haut-parleur basses/moyennes fréquences 4 pouces
1 × haut-parleur hautes fréquences 1,25 pouces (dôme en soie)
2 × haut-parleur 5,25 pouces à cône passif
Connexions d'entrée Signal LINE 1 × prise XLR, 3 pôles (symétrique)
	1 × prise Cinch (asymétrique)
	1 × prise jack en 6,35 mm (mono, symétrique)
	Alimentation électrique Châssis CEI C14
Impédance d'entrée 20 kΩ (symétrique), 10 kΩ (asymétrique)
Sensibilité à l'entrée 320 mV bruit rose pour pression acoustique de 96 dB à 1 m de distance (bouton de réglage du volume sur 100 %)
Puissance de sortie Amplificateur pour haut-parleurs basses/moyennes fréquences : 50 W
Amplificateur pour haut-parleurs hautes fréquences : 30 W
Classe de l'amplificateurClass D

T204

Pression acoustique max. à 1 m de distance	96 dB
Plage de fréquences 50 Hz ... 20 kHz
Fréquence de coupure 2,2 kHz
Rapport signal/bruit >96 dB (typique, pondéré A)
Puissance consommée 100 W
Tension d'alimentation	100 - 240 V ~50/60 Hz
Fusible 5 mm × 20 mm, 1,6 A, 250 V, à action retardée
Dimensions (L × H × P) 160 mm × 330 mm × 200 mm
Poids 4,6 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 20 %...80 % (sans condensation)

7 Câbles et connecteurs

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée surtout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

T204

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, symétrique)

Fiche XLR (symétrique)

1 3 4 2

1 Masse, blindage
2 Signal (en phase, +)
3 Signal (en opposition de phase, -)
4 Blindage au boîtier de la fiche (option)

Connexions Cinch

Le dessin et le tableau montrent le brochage d'un connecteur Cinch.

1 Signal
2 Terre

T204

8 Dépannage

Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :

Symptôme Remède
L'appareil ne fonctionne pas Contrôlez le raccordement électrique et la position de l'interrupteur électrique.
Pas de son 1. Vérifiez la position du variateur de volume.
Dès que la musique est forte, les hautes fréquences s'évanouissent	Il y a un risque de surchauffe. Veillez à ce que la ventilation soit suffisante ou réduisez le volume.
Des distorsions sont audibles. Le signal à l'entrée est trop élevé. Réduisez le niveau du signal.

Symptôme Remède

Bruit et ronflement1. Veillez à n'utiliser que des câbles symétriques.

1. Assurez-vous que tous les appareils audio sont raccordés au même circuit électrique pour qu'ils aient la même masse.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

T204

9 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appa- reil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

enceinte de monitoring active

Solid olive green horizontal bar with no text, symbols, or markings
