Hero Wash 340FX - Éclairage Varytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lyre motorisée (moving head) à LED
Source lumineuse	3× LED RGBW 4-en-1, 40 W chacune
Angle de dispersion	4° à 45° (zoom motorisé)
Angles de rotation (Pan) et d'inclinaison (Tilt)	540° (Pan), 210° (Tilt)
Température de couleur	2400 K à 10800 K, réglable
Modes de contrôle	DMX512 (8 ou 16 canaux), autonome, commande par la musique, maître/esclave, télécommande IR (optionnelle)
Fonctions spéciales	Rotation FX continue, effet stroboscopique, gradateur électronique, macros de couleur, programmes automatiques
Puissance consommée max.	134 W
Alimentation électrique	100-240 V ~ 50/60 Hz (prise Power Twist verrouillable)
Fusible	5 mm × 20 mm, 2 A, 250 V, rapide
Pile de la télécommande	CR2025 (lithium 3 V)
Dimensions (L × H × P)	255 mm × 368 mm × 187 mm
Poids	6,1 kg
Indice de protection	IP20 (usage intérieur uniquement)
Conditions d'utilisation	Température ambiante 0-40°C, humidité relative 20%-80% sans condensation
Distance minimale de la surface éclairée	1,5 m
Nettoyage des lentilles	Chiffon doux et nettoyant pour luminaires (réf. 280122)
Entretien des grilles d'aération	Nettoyage avec chiffon légèrement humide, produit neutre sans solvant
Connexions DMX	XLR 3 pôles (entrée et sortie)
Nombre de canaux DMX	8 ou 16 (sélectionnable)
Pièces détachées et réparabilité	Fusible et pile de télécommande remplaçables; réparation par personnel qualifié

FOIRE AUX QUESTIONS - Hero Wash 340FX Varytec

Comment réinitialiser l'appareil aux réglages d'usine ?

Dans le menu principal, accédez à Settings puis Factory Reset. Sélectionnez YES et confirmez avec ENTER. La réinitialisation rétablit tous les paramètres par défaut.

Comment connecter plusieurs appareils en mode maître/esclave ?

Connectez la sortie DMX de l'appareil maître à l'entrée DMX du premier esclave, puis la sortie de celui-ci à l'entrée du suivant. Réglez le maître sur le mode de fonctionnement souhaité (Auto ou Sound) et les esclaves sur Slave dans le menu Running Mode.

Quelle est la procédure pour régler l'adresse DMX ?

Appuyez sur ENTER pour ouvrir le menu principal, naviguez jusqu'à DMX Address, confirmez, puis utilisez UP/DOWN pour choisir une adresse entre 1 et 512. Confirmez avec ENTER.

Comment utiliser la commande par la musique ?

Réglez le mode de fonctionnement sur Sound dans le menu Running Mode. Le microphone intégré capte le rythme. Vous pouvez ajuster la sensibilité du micro via Settings > Sensitivity (0 à 100).

Que faire si l'appareil ne répond pas au contrôleur DMX ?

Vérifiez d'abord que le témoin DMX est allumé. Sinon, contrôlez les câbles et connexions. Si le témoin est allumé, vérifiez l'adresse DMX et la polarité. Évitez de placer les câbles DMX près de câbles haute tension. Testez avec un autre contrôleur si nécessaire.

Quel type de fusible utiliser et comment le remplacer ?

Utilisez un fusible rapide de 5 mm × 20 mm, 2 A, 250 V. Débranchez l'appareil, ouvrez le porte-fusible près de la prise d'alimentation, remplacez le fusible défectueux par un neuf de même type. Ne jamais utiliser un fusible de calibre différent.

Comment nettoyer les lentilles optiques ?

Éteignez et débranchez l'appareil. Utilisez un chiffon doux non pelucheux avec un nettoyant spécifique pour luminaires (réf. 280122). Nettoyez délicatement les lentilles accessibles. Ne pas utiliser de produits abrasifs ou solvants.

L'appareil peut-il être utilisé en extérieur ?

Non, l'appareil est classé IP20 et conçu uniquement pour un usage en intérieur. Il ne doit pas être exposé à l'humidité, aux liquides ni aux intempéries.

Quel est le type de pile pour la télécommande et comment l'installer ?

La télécommande utilise une pile bouton lithium CR2025 (3 V). Pour l'installer, faites glisser le support de pile vers l'extérieur, placez la pile avec le pôle positif vers le fond, puis refermez jusqu'au déclic. Retirez le film de protection avant la première utilisation.

Comment régler le zoom ?

Le zoom motorisé se règle via le canal DMX correspondant (canal 6 en mode 8 canaux, canal 14 en mode 16 canaux) ou depuis la télécommande en mode manuel avec les touches ZOOM+/ZOOM-. La plage va de 4° (serré) à 45° (large).

MODE D'EMPLOI Hero Wash 340FX Varytec

1.1 Informations complémentaires 7
1.2 Conventions typographiques 8
1.3 Symboles et mots-indicateurs 9

2 Consignes de sécurité 12
3 Performances 17
4 Installation 18
5 Mise en service 24
6 Connexions et éléments de commande 27
7 Utilisation 33

7.1 Mise en marche de l'appareil 33
7.2 Menu principal 34
7.3 Fonctions en mode DMX 8 canaux 45
7.4 Fonctions en mode DMX 16 canaux 49

8 Données techniques. 54

Hero Wash 340FX RGBW Zoom lyre

Table des matieres

9 Cables et connecteurs 57
10 Dépannage 58
11 Nettoyage 60
12 Protection del'environnement 61

Hero Wash 340FX RGBW Zoom lyre

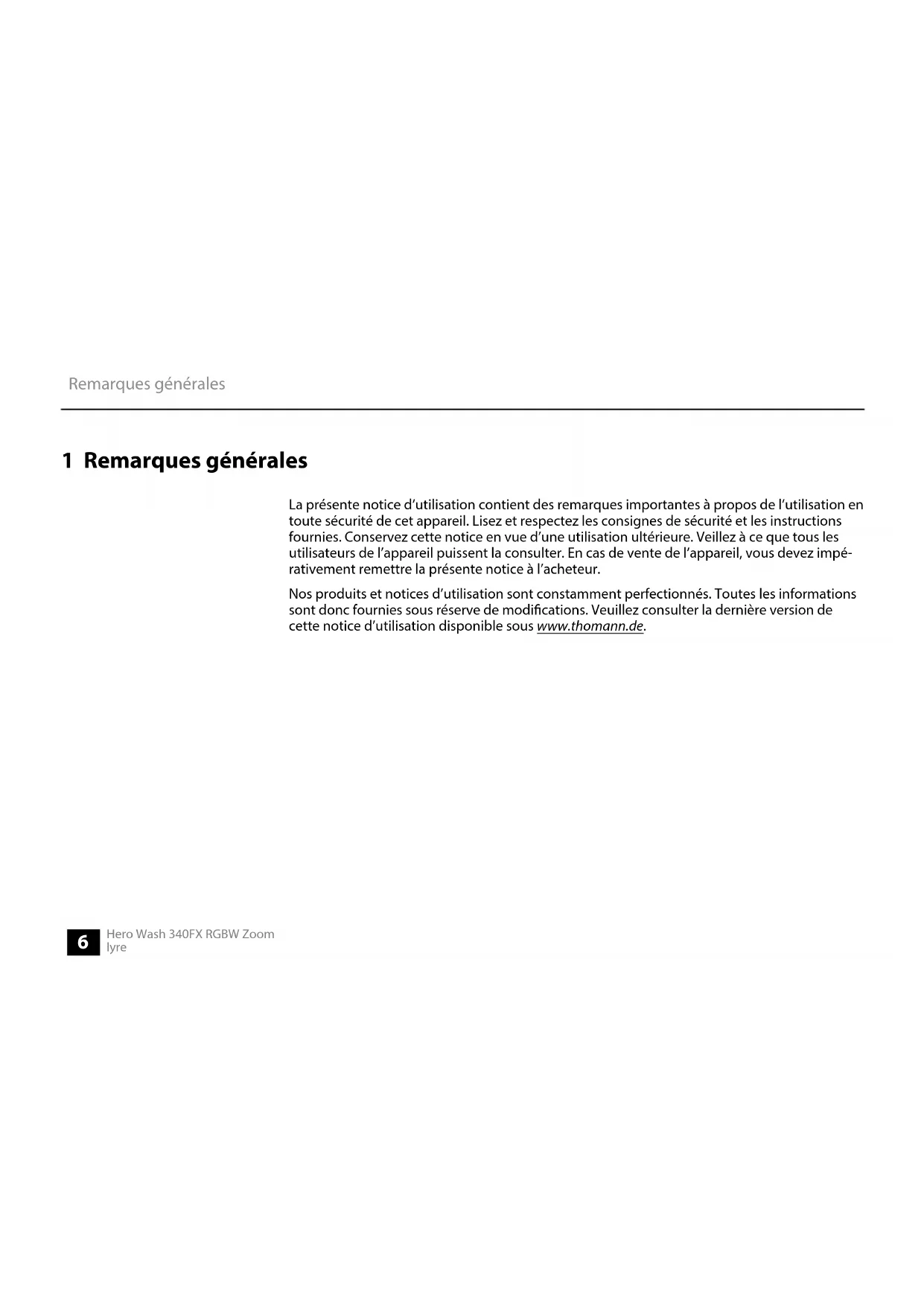

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous nevez impérativement remettre la presente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette	notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vousMLSSENSIT.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heures de vous aider.

Hero Wash 340FX RGBW Zoom lyre

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Examples: bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italieque.

Examples: «ON»/«OFF»

Références croisées

Les références à d'autres endroits dans cette notice d'utilisation sont identifiées par une flèche et le numéro de page spécifique. Dans la version électronique de cette notice d'utilisation, vous pouvez cliquer sur la référence croisée pour acceder directement à l'emplacement spécifique.

Exemple: Voir 念 «Références croisées » à la page 8.

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Hero Wash 340FX RGBW Zoom lyre

Termé générique Signification

DANGER! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Avertissement : tension électrique dangereuse.

Avertissement : rayonnement optique dangereux.

Avertissement : charge suspendue.

Avertissement : emplacement dangereux.

Hero Wash 340FX RGBW Zoom lyre

2 Consignes de sécurité

Utilisation conforme

Cet apparéil sert de projecteur multifonction aux mouvements libres. Cet apparéil a été concu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l' apparéil uniquement selon l'utilisation prévue, telle que désrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages résultat d'une utilisation non conforme.

L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Allongez la durée de vie de l'appareil en effectuant régulièrement des pauses de fonctionnement et en évitant de l'allumer et de l'éteindre trop fréquement. Cet apparéil ne convient pas à une utilisation durable.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppés en matière plastique et des emballages. Ils ne doivent pas se couver à proximé de bébés ou de jeunes enfants. Danger d'étouffement! Veillez à ce que les enfants ne détachent pas de petites pieces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pieces et s'étouffer. Ne laissez jamais des enfants theirs utilisier des apparciels électriques.

DANGER!

Décharge électriche due aux tensions élevées circulant à l'intérieur de l'appareil

Des pieces sous haute tension sont installées à l'intérieur de l'appareil. Ne demontez jamais les caches de protection. Les pieces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur. N'utilise pas l'appareil lorsque des caches, disposits de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un cable d'alimentation électriche à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le cable d'alimentation ni la fiche électriche. En cas de non-respect, il y a risque de décharge électriche et danger d'incendie et de mort. En cas de doute, veillez contacter votreElectricien agree.

AVERTISSEMENT!

Blessures des yeux dues à une intensité lumineuse élevée

Ne regardez jamais directement dans la source lumineuse.

Hero Wash 340FX RGBW Zoom lyre

AVERTISSEMENT!

Danger de crise d'épilepsie

Les flashs (effets stroboscopiques) peuvent provoquer des crises d'épilepsie chez les personnes sensibles. Les personnes sensibles devraient évier de regarder les flashes.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un cable d'arrêt de sécurité ou une chaîne de sécurité. La capacité de charge de traverses ou d'autres dispositifs de fixation doit être suffisante pour le nombre d'appareils prevus. Veuillez notes que les mouvements de la tête exercent des charges supplémentaires sur les parties porteuses.

ATTENTION!

Risque de blessures lié aux mouvements de l'appareil

La tete de l'appareil peut exécuter des mouvements rapides (rotations, inclinaisons) et produit une lumière de forte luminosité. Ceci vaut également immidiatement après sa mise en marche, en service automatique ou télécommandé et lors de l'arrêt d'un contrôleur DMX raccordé. Les personnes qui se trouvent à proximé immediate de l'appareil, risquent d'être blessées ou effrayées. Assurez-vous avant la mise en marche et pendant le fonctionnement qu'aucune personne ne séjourne à proximé immediate de l'appareil. L'appareil doit être mis en arrêt lorsque des travaux sont exécutés dans la zone de mouvements de l'appareil ou à proximé immediate de ce dernier.

REMARQUE!

Risque d'incendie

Ne recouvre jamais les fentes d'airation. Ne montez pas l'appareil à proximite directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

REMARQUE!

Conditions d'utilisation

L'appareil est concu pour une utilisation en interieur. Pour ne pas I'endommager, n'exposez jamais I'appareil a des liquides ou a l'humidite. Evitez toute exposition directe au soleil, un encrasement important ainsque les fortes vibrations. N'utiliser I'appareil que dans les conditions d'environnement indiquees dans le chapitre « Données techniques ». Evitez toute oscillation de température importante et n'allumez pas I'appareil immédiatement suite à des oscillations de température (par ex. suite au transport à des températures extérieures basses). Les dépôts de poussière et de saleté à l'intérieur peuvent endommager I'appareil. Dans des conditions d'environnement correspondantes (poussière, fumée, nicotine, brume etc.), I'appareil doit être régulierement entretenu par du personnel spécialisé afin d'éviter tout dommage du à la surchauffe ainsi que d'autres dysfonctionnements. L'appareil ne doit pas être déplacependant sonutilisation.

REMARQUE!

Alimentation electrique

Avant de raccorder l'appareil, controz si la tension indiquee sur I'appareil correspond a la tension de votre reseau d'alimentation local et si la prise de courant est equipee d'un disjoncteur differentiel. En cas de non-observation, I'appareil pourait etre endomagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que I'appareil ne doit pas etre utilisependant une période prolongée, debranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

REMARQUE!

Formation possible de taches

Le plastifant contenu dans les pieds en caoutchouc de ce produit peut eventuallment reagir avec le revetement deiete parquet, sol linoléum, stratifi ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

REMARQUE!

Risque de surchauffe

La distance entre la source de lumiere et la surface eclairée doit etre superieure a 1,5 m. Verifiez que la ventilation est tous jus sante. La tempereure ambiente doit tous ye est inferieure a 40°C

REMARQUE!

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entrainer des dommages graves sur l'appareil. Risque d'incendie! Utilisez uniquement des fusibles du même type.

3 Performances

Caracteristiques particulieres de I'appareil :

3 LED quadricolores (RGBW, à 40 W)
Angle de dispersion à ajuster avec zoom motorisé de 4° à 45°
Rotation FX continue
- Contrôle par DMX (8 ou 16 canaux), par le biais des touches et de l'écran de l'appareil ou de la télécommande IR (n° art. 451696, disponible en option)
Shows automatiques préprogrammés
Commande par la musique
Mode maitre/esclave
Effet stroboscopique
Gradateur électronique
Boitier robuste en métal et plastique

Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifier que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.

4 Installation

Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Soulevez l'appareil uniquement par sa base. Il peut etre endommagé en le bouvant par la tete du projecteur.

Voussouspuez installer l'appareil en position verticale ou dans une position suspendue.Pendant sonutilisation,l'appareildoit alwaysetre fixe sur une surface solide ou un support certifie.

Travailliez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant les travaux, la zone en dessous de l'appareil doit être bouclée.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un cable d'arrêt de sécurité ou une chaîne de sécurité.

La capacité de charge de traverses ou d'autres dispositifs de fixation doit être suffisante pour le nombre d'appareils prévus. Veuillez notes que les mouvements de la tête exercent des charges supplémentaires sur les parties porteuses.

REMARQUE!

Risque de surchauffe

La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m.

Vérifiez que la ventilation est toujours suffisante.

La température ambiente doit toujours être inférieure à 40°C

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilise pas des cables de microphone courants, mais des cables DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périhériques audio tels que tables de mixage ou amplificateurs.

Possibilities de fixation

Les filetages sur le dessous du boitier (A) sont utilisées pour monter la poignée de fixation fournie en toute sécurité. Les adaptateurs de montage aérien (demi-coupleurs, colliers d'ancrage, crochets en C, etc.) sont fixés sur ces filetages. Les cables de retenue de sécurité sont introduits au travers des oeillets (B) en dessous du boitier.

Hero Wash 340FX RGBW Zoom lyre

Installation

Assurez you que cet apparéil ne soit pas raccordé à un gradateur.

Hero Wash 340FX RGBW Zoom Lyre

Mise en place de la pile dans la télécommande

Déplacez le curseur sur le support de pile vers le milieu du booitier et tirez le support à la manière d'un tiroir. Placez la pile à l'intérieur. La pile est placee correctement lorsque le pole positif est orienté vers le fond du booitier de la télécommande. Repoussez le support de pile dans la télécommande jusqu'à enclenchement.

Lors de l'expédition, la pile est déjà placée dans la télécommande et protégée de la décharge par un film plastique transparent. Œtez le film plastique avant la première utilisation.

5 Mise en service

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualite qui doivent etre les plus courts possibles. Posez les cables afin que personne ne marche dessus ni ne trèbuche.

Connexions en mode DMX

Raccordez l'entree DMX de I'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appeareil DMX à l'entrée du second appeareil et ainsi de suite. Verifiez que la sortie du dernier appeareil DMX de la chaine est terminée avec une résistance (110Ω ,14W)

Hero Wash 340FX RGBW Zoom lyre

Connexions en mode de fonctionnement « Master/Slave »

Si vous configUREZ un groupe d'appareils en mode maître/esclave, le premier apparéil commande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation. Connectez la sortie DMX de l' apparéil maître avec l'entrée DMX du premier apparéil esclave. Connectez ensuite la sortie DMX du premier apparéil esclave à l'entrée esclave du deuxième apparéil esclave, et ainsi de suite.

6 Connexions et éléments de commande

Hero Wash 340FX RGBW Zoom lyre

1 Ecran
2 Microphone intégré pour la commande par la musique
3 [MENU]

Sert à activer le menu principal et le menu de configuration et à passer d'une option de menu à l'autre. Elle refère un sous-menue ouvert sans enregistrer les modifications.

4 [DOWN]

Déprémente la valeur affichée d'une unité.

5 [UP]

Incrémente la valeur affichée d'une unité.

6 [ENTER]

Pour selectionner une option du mode de fonctionnement concené ou confirmer la valeur régée.

7 [DMX IN]

Entree DMX

8 [DMX OUT]

Sortie DMX

9 [POWER IN]

Prise d'entrée verrouillable (Power Twist) pour l'alimentation électrique

10 [POWER OUT]

Prise de sortie verrouillable (Power Twist) pour l'alimentation électrique d'un apparéil raccordé.

11 Porte-fusible

Telecommande

Touche Fonction

1 Active ou désacte la télécommande.
2 [RESET] Réinitialise l'appareil (durée d'env. 45 s).
3 Ahume ou eteint les LED en mode manuel de melange de couleurs.
4 Mélange manuel de couleurs en quatre étapes par couleur

[RED] Rouge

[GREEN] Vert

[BLUE] Bleu

[WHITE] Blanc

5 [COLOR MACRO] Macros de couleur
6 [COLOR TEMP] Macros de lumière blanche
7 [ROTATION] Active l'effet de beam.
8 [STROBE] Regle l'effet stroboscopique en huit étapes.
9 [ZOOM+] / [ZOOM-]

Règle le beam en mode manuel de mélange de couleurs.

Touche Fonction

10 [DIMMER] Réduit l'intensité totale en mode manuel de mélange de couleurs.
11 [CLEAR] Désactive toutes les fonctions régées.

Appuyez à nouveau sur pour le mélange manuel de couleurs qui suit.

12 Pavé numérique

[1][2][3][4][5/X+] [6/Y+] [7][8/X-] [9/Y-]

Lorsque [AUTO] est activé :

Selectionne les programmes automatiques [1] ... [9].

[ [5 / X + ][6 / Y + ][8 / X - ][9 / Y - ] ]

Lorsque [PSTN] est activé :

Règle manuellement la position statique.

13 [AUTO] Active la selection des programmes automatiques.
14 [SOUND] Active la commande par la musique.
15 [PSTN] Active le réglage manuel de la position statique.

7 Utilisation

7.1 Mise en marche de l'appareil

ATTENTION!

Risque de blessures lié aux mouvements de l'appareil

La tete de l'appareil peut exécuter des mouvements rapides (rotations, inclinaisons) et produit une lumière de force luminosité. Ceci vaut également immediatement après sa mise en marche, en service automatique ou télécommandé et lors de l'arrêt d'un contrôleur DMX raccordé. Les personnes qui se trouvent à proximé immédiate de l'appareil, risquent d'être blessées ou effrayées.

Assurez-vous avant la mise en marche et pendant le fonctionnement qu'aucune personne ne séjourne à proximé immediate de l'appareil. L'appareil doit être mis en arrêt lorsque des travaux sont exécutés dans la zone de mouvements de l'appareil ou à proximé immediate de ce dernier.

Branchez l'appareil sur le secteur pour le faire demarrer. Quelques secondes après, les ventilateurs se mettent à fonctionner, la tête se déplace vers les positions de départ de rotation (pan) et d'inclinaison (tilt). Au bout de quelques secondes de plus, l'affichage indique « 001 » .L'appeil est maintainant pré à fonctionner.

7.2 Menu principal

Appuyez sur [ENTER] pour activer le menu principal.

Utilisez [UP] et [DOWN] pour modifier la valeur affichée. Lorsque l'écran affiche la valeur souhaïée, appuyez sur [ENTER].

Appuyez sur [MENU] pour quitter le point de menu sans modification.

Si vous n'appuyez sur aucune touche pendant environ 30 secondes, l'écran s'eteint. Il suffit d'appuyer brievement sur [MENU], [ENTER], [UP] ou [DOWN] pour le rallumer.

Tous les réglages entreprisesAAPARAVANT sont enregistrés,meme si l'appareil est coupé et débranché du réseau électrique.

Adresse DMX

Le menu « DMX Address » vous permet de régler l'adresse DMX.

Appuyez sur [ENTER] pour activer le menu principal et utilisez ensuite sur [UP] ou [DOWN] jusqu'à ce l'écran affiche « DMX Address ». Confirmez le réglage par [ENTER] et à l'aide de [UP] ou [DOWN] sélectionnez une valeur entre 1 et 512 pour régler l'adresse DMX souhaitatione.

Lorsque l'écran affiche la valeur souhaïée, confirmez le réglage avec [ENTER]. Appuyez sur [MENU] pour quitter le point de menu sans modification.

Assurez-vous que ce numéro est ajusté à la configuration de votre contrôleur DMX.

Mode DMX

Le menu « DMX Address » vous permet de régler le mode DMX.

Appuyez sur [ENTER] pour activer le menu principal et utilisez ensuite sur [UP] ou [DOWN] jusqu'à ce l'écran affiche « DMX Channel ». Confirmez le réglage avec [ENTER] et à l'aide de [UP] ou [DOWN] sélectionnez l'un des deux modes DMX (mode à 8 canaux ou mode à 16 canaux, affchage « DMX 8 Ch » ou « DMX 16 Ch »).

Lorsque l'écran affiche la valeur souhaïette, confirmez le réglage avec [ENTER]. Appuyez sur [MENU] pour quitter le point de menu sans modification.

Mode de fonctionnement

Le menu « Running Mode » vous permet de régler le mode de fonctionnement.

Appuyez sur [ENTER] pour activer le menu principal et utilisez ensuite sur [UP] ou [DOWN] jusqu'à ce l'écran affiche « Running Mode », Confirmez le réglage avec [ENTER] et à l'aide de [UP] ou [DOWN] sélectionnez l'un des quatre modes de fonctionnement (« DMX», « Auto », « Sound », « Slave »).

Mode de fonctionnement	Fonction
« DMX » Commande DMX	Dans ce mode de fonctionnement, l'appareil est contrôle par un contrôleur DMX.
« Auto » Programme automatique	Dans ce mode de fonctionnement, l'appareil produit le show préprogrammé.
Mode de fonction-nement	Fonction
« Sound » Commande par la musique	Dans ce mode de fonctionnement, l'appareil suit le rythme de la musique de fond ou des bruits, que le microphone intégré enregistre.
« Slave » Fonction Slave	Lorsqu'il est en ce mode, l'appareil suit exactement le mode de l'appareil maître auquel il est raccordé.

Lorsque l'écran affiche la valeur souhaïette, confirmez le réglage avec [ENTER]. Appuyez sur [MENU] pour quitter le point de menu sans modification.

Hero Wash 340FX RGBW Zoom lyre

Programme automatique

Avec le menu «Programs » vous sélectionné l'un des shows préprogrammés.

Appuyez sur [ENTER] pour activer le menu principal et utiliser ensuite sur [UP] ou [DOWN] jusqu'à ce l'écran affiche « Programs ». Confirmez le réglage par [ENTER] et Sélectionnez avec [UP] ou [DOWN] l'un des huit shows préprogrammés (affichage « Program1 » ... « Programm8 »).

Lorsque l'écran affiche la valeur souhaïée, confirmez le réglage avec [ENTER]. L'appareil joue le show sélectionné en boucle. Appuyez sur [MENU] pour quitter le point de menu sans modification.

Réglages

Le menu « Settings » vous permet de proceeder à des réglages sur les paramétres de l'appareil.

Appuyez sur [ENTER] pour activer le menu principal et utilisez ensuite [UP] ou [DOWN] jusqu'à ce l'écran affiche « Settings ». Confirmez le réglage avec [ENTER] et Sélectionnez à l'aide de [UP] ou [DOWN] le paramètre souhaité.

Paramètre Fonction

«Pan Rev» Inversion de Pan

Utilisez [UP] ou [DOWN] pour sélectionnier l'option « YES » (sens de rotation opposé) ou « NO » (sens de rotation normal).

« Tilt Rev » Inversion de Tilt

Utilisez [UP] ou [DOWN] pour sélectionner l'option « YES » (sens d'in-clinaison opposé) ou « NO » (sens d'inclinaison normal).

«Display Rev» Inversion d'écran

Vou puez maintainantCHOIR entre [UP] et [DOWN] pour selec tionner I'option « YES » (le texte s'affiche a l'envers sur I'ecran) ou « NO » (le texte s'affiche normalement a I'ecran).

Paramètre Fonction
« Sensitivity » Sensibilité du microphone
	Utilisez [UP] ou [DOWN] pour sélectionner une valeur de 0 (com-mande par la musique éteinte) à 100 (sensibilité elevée du micro-phone).
« Dmx Fail » Comportement en cas de panne de la commande DMX
	Utilisez [UP] ou [DOWN] pour sélectionner l'option « OFF » (obscur-cissement en cas de panne DMX) ou « HOLD » (le dernier signal DMC est conservé).
« Calibration » Calibrer
	Vous trouvez des informations détaillées sur ce point de menu sur ♂ « Calibrer » à la page 42.
« Factory Reset » Réinitialiser aux réglages d'usine
	Utilisez [UP] ou [DOWN] pour sélectionner l'option « YES » (réinitiali-sation aux réglages d'usine) ou « NO » (pas de réinitialisation aux réglages d'usine).
« Reset Motor » Réinitialisation du moteur

Lorsque l'écran affiche la valeur souhaïée, confirmez le réglage avec [ENTER]. Appuyez sur [MENU] pour quitter le point de menu sans modification.

Hero Wash 340FX RGBW Zoom lyre

Calibrer

Le menu « Calibration » vous permet de régler les paramètres de démarrage de l'appareil.

Appuyez sur [ENTER] pour activer le menu principal et utiliser ensuite [UP] ou [DOWN] jusqu'à ce l'écran affiche « Settings ». Confirmez le réglage avec [ENTER] et Sélectionnez à l'aide de [UP] ou [DOWN] le sous-menu « Calibration ».

Confirmez le réglage par [ENTER]. L'appareil vous demande de saïrir un mot de passer. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « 018 » et confirmez ensuite la sélection avec [ENTER].

À l'aide de [UP] ou [DOWN] sélectionné le paramètre souhaïte que vous pouze régler.

Paramètre Fonction

« All To Origin » Réinitialise tous les paramètres de la calibration aux réglages d'usine.
« Pan » Déterminé la position de départ du mouvement de rotation.
« Tilt » Déterminé la position de départ du mouvement d'inclinaison.
« Red » Déterminé l'intensité de départ du rouge.
« Green » Déterminé l'intensité de départ du vert.
« Blue » Déterminé l'intensité de départ du bleu.

Paramètre Fonction

« Blanc » Déterminé l'intensité de départ du blanc.
«Zoom» Déterminé le réglage de départ du zoom.
« Rotation » Déterminé le réglage de départ de la rotation.

Lorsque l'écran affiche le paramètre souhaité, confirmez le réglage avec [ENTER]. À l'aide de [UP] ou [DOWN] sélectionné la valeur souhaïée pour le paramètre sélectionné de (0 ... 120 pour Pan et Tilt, 0 ... 255 pour rouge, vert, bleu, blanc, Zoom et Rotation) et confirmez le réglage avec [ENTER]. Appuyez sur [MENU] pour quitter le point de menu sans modification.

Informations de système

Le menu « System Info » vous permet d'afficher des informations sur le système.

Appuyez sur [ENTER] pour activer le menu principal et utilisez ensuite [UP] ou [DOWN] jusqu'à ce l'écran affiche « System Info ». Confirmez le réglage par [ENTER].

La version actuelle du logiciel, le mode de fonctionnement actuellement régle ainsi que l'adresse de démarrage DMX s'affichent à l'écran.

Vue d'ensemble du menu

7.3 Fonctions en mode DMX 8 canaux

Canal Valeur Fonction
1 0...255 Rotation (pan) (de 0° à la valeur maximale de la plage Pan. Position centrale : 128)
2 0...255 Inclinaison (tilt) (de 0° à la valeur maximale de la plage Tilt. Position centrale : 128)
3 0...255 Intensité du gradateur de nombre (0) à clair (255)
4 Stroboscope / obturator (avec un gradateur ouvert)
	0...9 Ouvert
	10...250 Flash (stroboscope), vitesse croissantante (0 ... 20 Hz)
	251...255 Ouvert
5 Macros de couleur (avec un gradateur ouvert, le canal 4 doit être réglé sur une valeur entre 251 et 255)
	0...10 Sans fonction
	11...20 Rouge
	21...30 Vert

Hero Wash 340FX RGBW Zoom lyre

Canal Valeur Fonction
	31...40 Bleu
	41...50 Blanc
	51...60 Rouge, blanc
	61...70 Vert, blanc
	71...80 Bleu, blanc
	81...90 Rouge, vert
	91...100 Vert, bleu
	101...110 Rouge, bleu
	111...120 Rouge, vert, bleu
	121...130 Vert, bleu, blanc
	131...140 Rouge, bleu, blanc
	141...150 Rouge, vert, bleu, blanc
	151...200 Séquence de couleurs, vitesse croissante
Canal Valeur Fonction
	201...255 Superposition de couleur, vitesse croissantante
6 0...255 Zoom gradual, croissant
7 Effets beam
	0...100 Fermé à ouvert (0°...90°)
	101...133 Effet jojo, vitesse croissantante
	134...194 Rotation dans le sens contraire des aiguilles d'une montre, vitesse décroissantante
	195...255 Rotation dans le sens des aiguilles d'une montre, vitesse croissantante
8 Programme automatique
	0...10 Sans fonction
	11...20 Show automatique préprogrammé 1
	21...30 Show automatique préprogrammé 2
	31...40 Show automatique préprogrammé 3
	41...50 Show automatique préprogrammé 4

Hero Wash 340FX RGBW Zoom lyre

Canal Valeur Fonction
	51...60 Show automatique préprogrammé 5
	61...70 Show automatique préprogrammé 6
	71...80 Show automatique préprogrammé 7
	81...90 Show automatique préprogrammé 8
	91...230 Commande par la musique, de la commande par la musique jusqu'à sensibilité elevée du microphone
	231...240 Réinitialisation si la valeur est transmise pendant au moins 3 secondes
	241...255 Sans fonction

7.4 Fonctions en mode DMX 16 canaux

Canal Valeur Fonction
1 0...255 Rotation (pan) (de 0° à la valeur maximale de la plage Pan. Position centrale : 128)
2 0...255 Réglage de précision de la rotation (pan) 16 bit
3 0...255 Inclinaison (tilt) (de 0° à la valeur maximale de la plage Tilt. Position centrale : 128)
4 0...255 Réglage de précision de l'inclinaison (tilt) 16 bit
5 0...255 Vitesse de rotation (pan) et inclinaison (tilt), de rapide (0) à lente (255)
6 0...255 Intensité du gradateur de nombre (0) à clair (255)
7 Obturator (avec un gradateur ouvert)
	0...9 Ouvert
	10...250 Flash (stroboscope), vitesse croissant (0 ... 20 Hz)
	251...255 Ouvert
8 0...255 Intensité du rouge (de 0 % à 100 %)

Hero Wash 340FX RGBW Zoom lyre

Canal Valeur Fonction
9 0...255 Intensité du vert (de 0 % à 100 %)
10 0...255 Intensité du bleu (de 0 % à 100 %)
11 0...255 Intensité du blanc (de 0 % à 100 %)
12 Température de couleur
	0 Sans fonction
	1...31 2400 K
	32...63 3600 K
	64...95 4800 K
	96...127 6000 K
	128...159 7200 K
	160...191 8400 K
	192...223 9600 K
	224...255 10800 K

Canal Valeur Fonction
13 Macros de couleur
	0...10 Sans fonction
	11...20 Rouge
	21...30 Vert
	31...40 Bleu
	41...50 Blanc
	51...60 Rouge, blanc
	61...70 Vert, blanc
	71...80 Bleu, blanc
	81...90 Rouge, vert
	91...100 Vert, bleu
	101...110 Rouge, bleu
	111...120 Rouge, vert, bleu

Hero Wash 340FX RGBW Zoom lyre

Canal Valeur Fonction
	121...130 Vert, bleu, blanc
	131...140 Rouge, bleu, blanc
	141...150 Rouge, vert, bleu, blanc
	151...200 Séquence de couleurs, vitesse croissante
	201...255 Superposition de couleur, vitesse croissante
14 0...255 Zoom gradual, croissant
15 Effets beam
	0...100 Fermé à ouvert (0°...90°)
	101...133 Effet jojo, vitesse croissant
	134...194 Rotation dans le sens contraire des aiguilles d'une montre, vitesse décroissant
	195...255 Rotation dans le sens des aiguilles d'une montre, vitesse croissant
16 Programme automatique
		0...10 Sans fonction

Canal Valeur Fonction
	11...20 Show automatique préprogrammé 1
	21...30 Show automatique préprogrammé 2
	31...40 Show automatique préprogrammé 3
	41...50 Show automatique préprogrammé 4
	51...60 Show automatique préprogrammé 5
	61...70 Show automatique préprogrammé 6
	71...80 Show automatique préprogrammé 7
	81...90 Show automatique préprogrammé 8
	91...230 Commande par la musique, de la commande par la musique jusqu'à sensibilité elevée du microphone
	231...240 Réinitialisation si la valeur est transmise pendant au moins 3 secondes
	241...255 Sans fonction

Hero Wash 340FX RGBW Zoom lyre

8 Données techniques

Source lumineuse 3× LED RGBW 4-en-1, a 40 W

Caracteristiques de la source lumineuse

Température de cou-leur

2400 K...10800 K, réglable

arcteristiquesoptiquesAnglededispersion 4°... 45°, aajuster avec zoom motorise

Angle max. de rotation (pan) 540°

Angle max. d'inclinaison (tilt) 210°

Protocoles de contrôle DMX512

Contrôle DMX

Touches et écran

Télécommande à infrarouge (n° art. 451696), disponible en option

Nombre de canaux DMX 8,16

Connexions d'entrée Alimentation élec-trique	Prise d'entrée verrouillable (Power Twist)
Contrôle par DMX Prise XLR, 3 pôles
Connexions de sortie Alimentation élec-trique	Prise de sortie verrouillable (Power Twist)
Contrôle par DMX Prise XLR, 3 pôles
Puisance consommée max. 134 W
Courant de démarrage 88 A, 80 μs
Tension d'alimentation	100 – 240 V -50/60 Hz
Fusible 5 mm × 20 mm, 2 A, 250 V, rapide
Indice de protection IP20
Pile pour la télécommande Type Pile bouton au lithium, 3 V, CR 2025
Dimensions (L × H × P) 255 mm × 368 mm × 187 mm
Poids 6,1 kg

Hero Wash 340FX RGBW Zoom lyre

Conditions d'environnement

Plage de température 0°C... 40°C

Humidité relative 20%...80% (sans condensation)

Informations complémentaires

Puissance lumineuse 120 W

Mélange de couleurs RGBW

Zoom motorise Oui

9 Cables et connecteurs

Preambule

Ce chapitre vous aide àCHOISIR les bons cables et connecteurs et a raccorder votre précieux equipement de sorte qu'une experience lumineuse parfaite soit garantie.

Veuillez suivre ces conseils, car il est préféable d'être prudent, particulièrement dans le domaine des sons et lumières. même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas.

Connexions DMX

Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.

1 Terre (blindage)
2 Signal inverse, (DMX-, point froid)
3 Signal (DMX+, point chaud)

10 Dépannage

REMARQUE! Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des cables de microphone courants, mais des cables DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périhériques audio tels que tables de mixage ou amplificateurs.

Nous mentionnons ci-après quelques problèmes susceptibles de se produit en fonctionnement. Vous trouverez sous ce pointquelques propositions de dépannage simple :

Symptôme Remède
L'appareil ne fonctionne pas, pas de lumière, pas de ventilateur	Vérifiez le branchement électrique et le disjoncteur prin-cipal.
Aucune réaction sur le contrôleur DMX	1. L'indicateur DMX doit être allumé. Si ce n'est pas le cas, vérifiez le bon raccordement des connexions et du cable DMX.
	2. Si l'indicateur DMX est allumé et qu'il n'y a pas de réaction, vérifiez les adressages et la polarité du DMX.
	3. Faites un essai avec un autre contrôleur DMX.
	4. Vérifiez si le cable DMX se trouve à proximé ou à côté de cables à haute tension, ce qui pourrait induire des perturbations ou créé des dommages à un circuit d'in-terfaçage DMX.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouvrez les coordonnées de contact sur le site www.thomann.de.

Hero Wash 340FX RGBW Zoom lyre

11 Nettoyage

Lentilles optiques

Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent cause des dépôts de poussières importants sur le système optique de l'appareil.

Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
Séchez toujours les pieces avec soin.

Grilles d'aération

Les grilles d'aération de l'appareil doivent être débarrassées des impuretés comme la pous-sière, etc. Éteignez l'appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l'appareil avec un chiffon légèrement humide qui ne peluche pas.

12 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des embal-lages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage des batteries

Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.

Recyclage de votre ancien appar-. reil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agreeée ou les services de recyclage communaux. Respectez la reglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
