MODE D'EMPLOI Hero Spot 90 WH Varytec

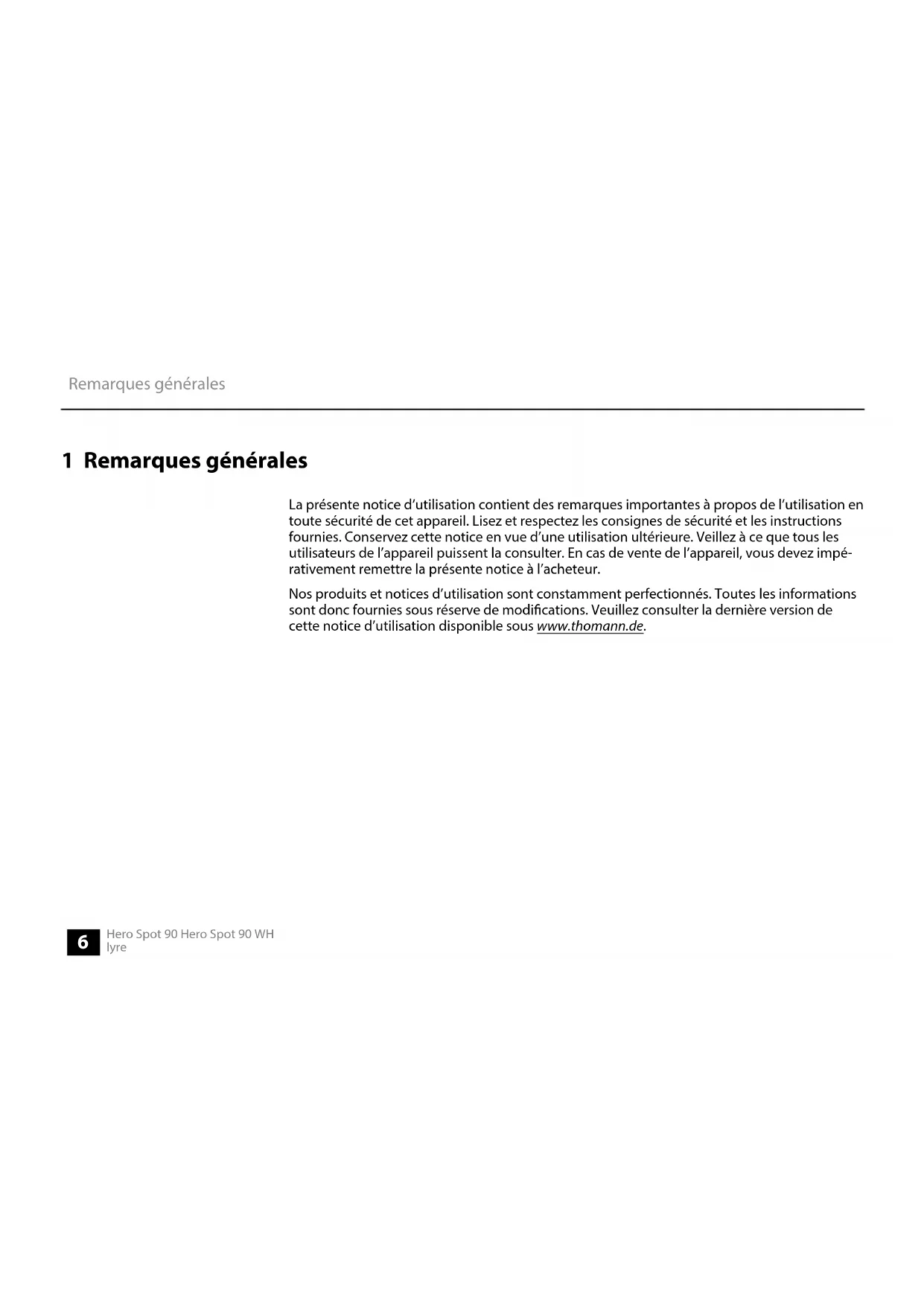

lyre1 Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter. En cas de vente de l’appareil, vous devez impé‐ rativement remettre la présente notice à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. Remarques générales

Hero Spot 90 Hero Spot 90 WH lyre1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de chier PDF à télécharger. Recherche par mot-clé Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent. Guides en ligne Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques. Conseils personnalisés Pour obtenir des conseils, veuillez contacter notre hotline technique. Service Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider. Remarques générales Hero Spot 90 Hero Spot 90 WH

lyre1.2 Conventions typographiques Cette notice d'utilisation utilise les conventions typographiques suivantes : Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. Des textes et des valeurs achés sur l'appareil sont indiqués par des guillemets et en italique. Exemples : « ON » / « OFF » Les références à d'autres endroits dans cette notice d'utilisation sont identiées par une èche et le numéro de page spécié. Dans la version électronique de cette notice d'utilisation, vous pouvez cliquer sur la référence croisée pour accéder directement à l'emplacement spécié. Exemple : Voir

« Références croisées » à la page 8. Inscriptions Achages Références croisées Remarques générales

Hero Spot 90 Hero Spot 90 WH lyre1.3 Symboles et mots-indicateurs Cette section donne un aperçu de la signication des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Remarques générales Hero Spot 90 Hero Spot 90 WH

lyreTerme générique Signication DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. ATTENTION ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée. REMARQUE ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle- ci ne peut être évitée. Remarques générales

Avertissement : tension électrique dangereuse.

Avertissement : rayonnement optique dangereux.

Avertissement : charge suspendue.

Avertissement : emplacement dangereux.

Remarques générales Hero Spot 90 Hero Spot 90 WH

lyre2 Consignes de sécurité Cet appareil sert de projecteur multifonction aux mouvements libres. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d’une utilisation non conforme. L’appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capa‐ cités physiques, sensorielles et mentales et disposant des connaissances et de l’expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l’appareil sous la surveillance ou la direction d’une personne chargée de leur sécurité. Allongez la durée de vie de l’appareil en eectuant régulièrement des pauses de fonc‐ tionnement et en évitant de l’allumer et de l’éteindre trop fréquemment. Cet appareil ne convient pas à une utilisation durable. Utilisation conforme Consignes de sécurité

Hero Spot 90 Hero Spot 90 WH lyreSécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouer. Ne laissez jamais des enfants seuls utiliser des appareils électriques. DANGER ! Décharge électrique due aux tensions élevées circulant à l’intérieur de l’appareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur. N'utilisez pas l'appareil lorsque des caches, disposi‐ tifs de protection ou composants optiques manquent ou sont endommagés. DANGER ! Décharge électrique due à un court-circuit Utilisez toujours un câble d’alimentation électrique à trois ls et isolé correctement avec une che à contacts de protection. Ne modiez ni le câble d’alimentation ni la che électrique. En cas de non-respect, il y a risque de décharge électrique et danger d’in‐ cendie et de mort. En cas de doute, veuillez contacter votre électricien agréé. AVERTISSEMENT ! Blessures des yeux dues à une intensité lumineuse élevée Ne regardez jamais directement dans la source lumineuse. Consignes de sécurité Hero Spot 90 Hero Spot 90 WH

lyreAVERTISSEMENT ! Danger de crise d’épilepsie Les ashs (eets stroboscopiques) peuvent provoquer des crises d’épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les ashs. AVERTISSEMENT ! Risque de blessures par la chute de l’appareil Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l’appareil à l’aide d’une seconde xation, par exemple un câble d’arrêt de sécurité ou une chaîne de sécurité. La capacité de charge de traverses ou d’autres dispositifs de xation doit être susante pour le nombre d’appareils prévus. Veuillez noter que les mouvements de la tête exercent des charges supplémentaires sur les parties porteuses. ATTENTION ! Risque de blessures lié aux mouvements de l’appareil La tête de l’appareil peut exécuter des mouvements rapides (rotations, inclinaisons) et produire une lumière de forte luminosité. Ceci vaut également immédiatement après sa mise en marche, en service automatique ou télécommandé et lors de l’arrêt d’un contrô‐ leur DMX raccordé. Les personnes qui se trouvent à proximité immédiate de l’appareil, risquent d’être blessées ou erayées. Assurez- vous avant la mise en marche et pendant le fonctionnement qu’aucune personne ne séjourne à proximité immédiate de l’appareil. L’appareil doit être mis en arrêt lorsque des travaux sont exécutés dans la zone de mouvements de l’appareil ou à proximité immé‐ diate de ce dernier. Consignes de sécurité

Hero Spot 90 Hero Spot 90 WH lyreREMARQUE ! Risque d’incendie Ne recouvrez jamais les fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des ammes nues. REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. N’utiliser l’appareil que dans les conditions d’environnement indiquées dans le chapitre « Données techniques ». Évitez toute oscillation de température importante et n’allumez pas l’appareil immédiatement suite à des oscillations de température (par ex. suite au transport à des tem‐ pératures extérieures basses). Les dépôts de poussière et de saleté à l’intérieur peuvent endommager l’appareil. Dans des conditions d’environnement correspondantes (poussière, fumée, nicotine, brume etc.), l’appareil doit être régulièrement entretenu par du per‐ sonnel spécialisé an d’éviter tout dommage dû à la surchaue ainsi que d’autres dysfonctionnements. L’appareil ne doit pas être déplacé pendant son utilisation. REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil correspond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur diérentiel. En cas de non-observation, l’appareil pourrait être endom‐ magé et l’utilisateur risquerait d’être blessé. Lorsqu’un orage s’annonce ou que l’appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur an de réduire le risque de décharge électrique ou d’incendie. Consignes de sécurité Hero Spot 90 Hero Spot 90 WH

lyreREMARQUE ! Formation possible de taches Le plastiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement du support et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le support et utilisez une sous-couche apropriée si nécessaire, p.ex. des patins en feutre ou similaire. REMARQUE ! Risque de surchaue La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m. Vériez que la ventilation est toujours su‐ sante. La température ambiante doit toujours être inférieure à 40 °C. REMARQUE ! Éventuels dommages dus à un fusible incorrect L’utilisation des fusibles d’un autre type peut entraîner des dommages graves sur l’appareil. Risque d’incendie ! Utilisez uniquement des fusibles du même type. REMARQUE ! Risque d’incendie en cas d’inversion de la polarité Les piles et batteries insérées dans le mauvais sens peuvent détruire l’appareil ainsi que les piles et batteries en soi. Lors de l’insertion des piles et batteries, respectez la polarité. Consignes de sécurité

Hero Spot 90 Hero Spot 90 WH lyreREMARQUE ! Risque de dommages dus aux piles qui fuient Les piles et batteries qui fuient peuvent durablement endommager l’appareil. Lorsque vous ne l’utilisez pas durant une période pro‐ longée, retirez les piles et batteries de l’appareil. Consignes de sécurité Hero Spot 90 Hero Spot 90 WH

lyre3 Performances Caractéristiques particulières de l’appareil : n 1 × 90 W-LED n Angle de dispersion 15° n Focus motorisé n Deux axes mobiles avec une résolution de 16 bits : – Tilt (230 °) – Pan (540 °) n Contrôle par DMX (6 ou 16 canaux), par le biais des touches et de l’écran de l’appareil ou de la télécommande IR (n° art. 470388, disponible en option) n Shows automatiques préprogrammés n Commande par la musique n Mode maître/esclave n Prisme à 3 facettes n Roue de gobos avec 6 gobos rotatifs n Roue de gobos avec 8 gobos statiques n Gobo-Flow n Roue de 7 couleurs et blanc Performances

Hero Spot 90 Hero Spot 90 WH lyren Gradateur électronique n Boîtier robuste en métal et plastique Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet eet augmente à une température de fonctionnement élevé. Vous pouvez pro‐ longer la durée d’utilisation des agents lumineux en vériant que la ventilation est toujours susante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible. Performances Hero Spot 90 Hero Spot 90 WH

lyre4 Installation Sortez l’appareil de son emballage et vériez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage an de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Soulevez l'appareil uniquement par sa base. Il peut être endommagé en le soulevant par la tête du projecteur. Vous pouvez installer l'appareil en position verticale ou dans une position suspendue. Pendant son utilisation, l'appareil doit toujours être xé sur une surface solide ou un support certié. Travaillez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant les travaux, la zone en dessous de l'appareil doit être bouclée. Installation

Les letages sur le dessous du boîtier (A) sont utilisées pour monter la poignée de xation fournie en toute sécurité. Les adaptateurs de montage aérien (demi-coupleurs, colliers d'an‐ crage, crochets en C, etc.) sont xés sur ces letages. Le câble de retenue est glissé par les évi‐ dements sur le dessous du boîtier. Possibilités de xation Installation Hero Spot 90 Hero Spot 90 WH

lyreAssurez vous que cet appareil ne soit pas raccordé à un gradateur. Installation

Hero Spot 90 Hero Spot 90 WH lyreDéplacez le curseur sur le support de pile vers le milieu du boîtier et tirez le support à la manière d’un tiroir. Placez la pile à l’intérieur. La pile est placée correctement lorsque le pôle positif est orienté vers le fond du boîtier de la télécommande. Repoussez le support de pile dans la télécommande jusqu’à enclenchement. Lors de l’expédition, la pile est déjà placée dans la télécommande et protégée de la décharge par un lm plastique transparent. Ôtez le llm plastique avant la première utilisation. Mise en place de la pile dans la télécommande Installation Hero Spot 90 Hero Spot 90 WH

lyre5 Mise en service Établissez toutes les connexions tant que l’appareil n’est pas branché. Pour toutes les conne‐ xions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles an que personne ne marche dessus ni ne trébuche. Mise en service

Hero Spot 90 Hero Spot 90 WH lyreRaccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appa‐ reil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vériez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résis‐ tance (110 Ω, ¼ W). Connexions en mode DMX Mise en service Hero Spot 90 Hero Spot 90 WH

lyreSi vous congurez un groupe d’appareils en mode maître/esclave, le premier appareil com‐ mande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation. Connectez la sortie DMX de l’appareil maître avec l’entrée DMX du premier appareil esclave. Connectez ensuite la sortie DMX du premier appareil esclave à l’entrée esclave du deuxième appareil esclave, et ainsi de suite. Connexions en mode de fonc‐ tionnement « Master/Slave » Mise en service

Connexions et éléments de commande Hero Spot 90 Hero Spot 90 WH

lyre1 Écran 2 Microphone intégré pour la commande par la musique 3 [MENU] Sert à activer le menu principal et le menu de conguration et à passer d’une option de menu à l’autre. Elle referme un sous-menu ouvert sans enregistrer les modications. 4 [DOWN] Décrémente la valeur achée d’une unité. 5 [UP] Incrémente la valeur achée d’une unité. 6 [ENTER] Sélectionne une option du mode de fonctionnement concerné ou conrme la valeur réglée. 7 [DMX IN] Entrée DMX 8 [DMX OUT] Sortie DMX Connexions et éléments de commande

Hero Spot 90 Hero Spot 90 WH lyre9 [POWER IN] Prise d’entrée verrouillable (Power Twist) pour l’alimentation électrique 10 [POWER OUT] Prise de sortie verrouillable (Power Twist) pour l'alimentation électrique d’un appareil raccordé. 11 Porte-fusible Connexions et éléments de commande Hero Spot 90 Hero Spot 90 WH

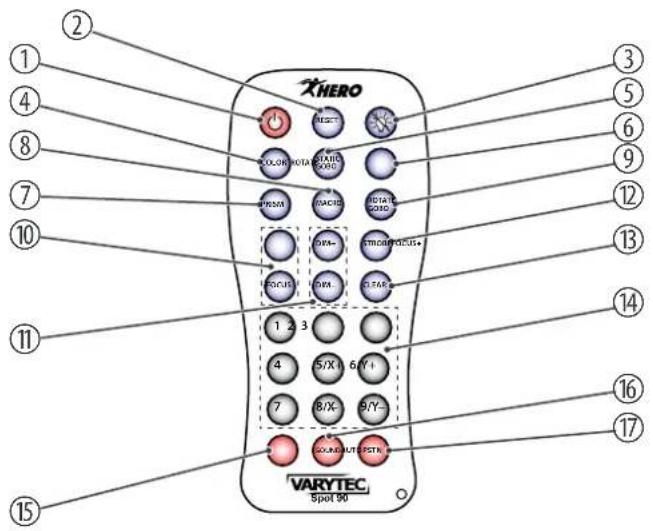

Télécommande Connexions et éléments de commande

Hero Spot 90 Hero Spot 90 WH lyreTouche Fonction 1 Active ou désactive la télécommande. 2 [RESET] Réinitialise l'appareil (durée d'env. 45 s). 3 Allume ou éteint les LED en mode manuel de mélange de couleurs. 4 [COLOR] Macros de couleur 2 × couleur fendu 2 × dégradé rapide de couleurs 1 × dégradé lent de couleurs 5 [STATIC GOBO] Active ou désactive la roue de gobos statiques. 6 [ROTATE] Règle la rotation de la roue de gobos. 7 [PRISM] Sans fonction 8 [MACRO] Règle les combinaisons de macros de couleurs et de gobos. 9 [ROTATE GOBO] Active ou désactive la roue de gobos. 10 [FOCUS+] / [FOCUS-] Règle le foyer. Connexions et éléments de commande Hero Spot 90 Hero Spot 90 WH

lyreTouche Fonction 11 [DIM+] / [DIM-] Réduit l'intensité totale en mode manuel de mélange de couleurs. 12 [STROBE] Règle l'eet stroboscopique en huit étapes. 13 [CLEAR] Désactive toutes les fonctions réglées. 14 Pavé numérique [1] [2] [3] [4] [5/X+] [6/Y+] [7] [8/X-] [9/Y-] Lorsque [AUTO] est activé : Sélectionne les programmes automatiques [1] … [9]. [5/X+] [6/Y+] [8/X-] [9/Y-] Lorsque [PSTN] est activé : Règle manuellement la position statique. 15 [AUTO] Active la sélection des programmes automatiques. 16 [SOUND] Active la commande par la musique. 17 [PSTN] Active le réglage manuel de la position statique. Connexions et éléments de commande

7.1 Mise en marche de l’appareil

ATTENTION ! Risque de blessures lié aux mouvements de l’appareil La tête de l’appareil peut exécuter des mouvements rapides (rotations, inclinai‐ sons) et produire une lumière de forte luminosité. Ceci vaut également immédia‐ tement après sa mise en marche, en service automatique ou télécommandé et lors de l’arrêt d’un contrôleur DMX raccordé. Les personnes qui se trouvent à proximité immédiate de l’appareil, risquent d’être blessées ou erayées. Assurez-vous avant la mise en marche et pendant le fonctionnement qu’aucune personne ne séjourne à proximité immédiate de l’appareil. L’appareil doit être mis en arrêt lorsque des travaux sont exécutés dans la zone de mouvements de l’ap‐ pareil ou à proximité immédiate de ce dernier. Utilisation Hero Spot 90 Hero Spot 90 WH

lyreBranchez l’appareil sur le secteur pour le faire démarrer. Quelques secondes après, les ventila‐ teurs se mettent à fonctionner, la tête se déplace vers les positions de départ de rotation (pan) et d’inclinaison (tilt). Au bout de quelques secondes de plus, l’achage indique « 001 » .L’appa‐ reil est maintenant prêt à fonctionner.

Appuyez sur [ENTER] pour activer le menu principal. Utilisez [UP] et [DOWN] pour modier la valeur achée. Lorsque l’écran ache la valeur sou‐ haitée, appuyez sur [ENTER]. Appuyez sur [MENU] pour quitter le point de menu sans modication. Si vous n'appuyez sur aucune touche pendant environ 30 secondes, l'écran s'éteint. Il sut d'appuyer brièvement sur [MENU], [ENTER], [UP] ou [DOWN] pour le rallumer. Tous les réglages entrepris auparavant sont enregistrés, même si l’appareil est coupé et débranché du réseau électrique. Utilisation

Hero Spot 90 Hero Spot 90 WH lyreLe menu « DMX Address » vous permet de régler l’adresse DMX. Appuyez sur [ENTER] pour activer le menu principal et utilisez ensuite sur [UP] ou [DOWN] jus‐ qu'à ce l'écran ache « DMX Address » . Conrmez le réglage par [ENTER] et à l’aide de [UP] ou [DOWN] sélectionnez une valeur entre 1 et 512 pour régler l’adresse DMX souhaitée. Lorsque l’écran ache la valeur souhaitée, conrmez le réglage avec [ENTER]. Appuyez sur [MENU] pour quitter le point de menu sans modication. Assurez-vous que ce numéro est adapté à la conguration de votre contrôleur DMX. Le menu « DMX Address » vous permet de régler le mode DMX. Appuyez sur [ENTER] pour activer le menu principal et utilisez ensuite sur [UP] ou [DOWN] jus‐ qu'à ce l'écran ache « DMX Channel » . Conrmez le réglage avec [ENTER] et à l’aide de [UP] ou [DOWN] sélectionnez l’un des deux modes DMX (mode à 6 canaux ou mode à 16 canaux, a‐ chage « DMX 6 Ch » ou « DMX 16 Ch » ). Lorsque l’écran ache la valeur souhaitée, conrmez le réglage avec [ENTER]. Appuyez sur [MENU] pour quitter le point de menu sans modication. Adresse DMX Mode DMX Utilisation Hero Spot 90 Hero Spot 90 WH

lyreLe menu « Running Mode » vous permet de régler le mode de fonctionnement. Appuyez sur [ENTER] pour activer le menu principal et utilisez ensuite sur [UP] ou [DOWN] jus‐ qu'à ce l'écran ache « Running Mode » . Conrmez le réglage avec [ENTER] et à l’aide de [UP] ou[DOWN] sélectionnez l’un des quatre modes de fonctionnement ( « DMX » , « Auto » , « Sound » , « Slave » ). Mode de fonction‐ nement Fonction « DMX » Commande DMX Dans ce mode de fonctionnement, l’appareil est contrôlé par un con‐ trôleur DMX. « Auto » Programme automatique Dans ce mode de fonctionnement, l’appareil reproduit le show pré‐ programmé. Mode de fonctionnement Utilisation

Hero Spot 90 Hero Spot 90 WH lyreMode de fonction‐ nement Fonction « Sound » Commande par la musique Dans ce mode de fonctionnement, l’appareil suit le rythme de la musique de fond ou des bruits, que le microphone intégré enre‐ gistre. « Slave » Fonction Slave Lorsqu’il est en ce mode, l’appareil suit exactement le mode de l’ap‐ pareil maître auquel il est raccordé. Lorsque l’écran ache la valeur souhaitée, conrmez le réglage avec [ENTER]. Appuyez sur [MENU] pour quitter le point de menu sans modication. Utilisation Hero Spot 90 Hero Spot 90 WH

lyreAvec le menu « Programs » vous sélectionnez l’un des shows préprogrammés. Appuyez sur [ENTER] pour activer le menu principal et utilisez ensuite sur [UP] ou [DOWN] jus‐ qu'à ce l'écran ache « Programs » . Conrmez le réglage par [ENTER] et sélectionnez avec [UP] ou [DOWN] l'un des huit shows préprogrammés (achage « Program1 » … « Programm8 » ). Lorsque l’écran ache la valeur souhaitée, conrmez le réglage avec [ENTER]. L’appareil joue le show sélectionné en boucle. Appuyez sur [MENU] pour quitter le point de menu sans modica‐ tion. Programme automatique Utilisation

Hero Spot 90 Hero Spot 90 WH lyreLe menu « Settings » vous permet de procéder à des réglages sur les paramètres de l’appareil. Appuyez sur [ENTER] pour activer le menu principal et utilisez ensuite [UP] ou [DOWN] jusqu'à ce l'écran ache « Settings » . Conrmez le réglage avec [ENTER] et sélectionnez à l’aide de [UP] ou [DOWN] le paramètre souhaité. Paramètre Fonction « Pan Rev » Inversion de la rotation Utilisez [UP] ou [DOWN], pour sélectionner l’option « YES » (sens de rotation opposé) ou « NO » (sens de rotation normal). « Tilt Rev » Inversion d’inclinaison Utilisez [UP] ou [DOWN], pour sélectionner l’option « YES » (sens d’in‐ clinaison opposé) ou « NO » (sens d’inclinaison normal). « Display Rev » Inversion d'écran Vous pouvez maintenant choisir entre [UP] et [DOWN] pour sélec‐ tionner l’option « YES » (le texte s'ache à l'envers sur l'écran) ou « NO » (le texte s'ache normalement à l'écran). Réglages Utilisation Hero Spot 90 Hero Spot 90 WH

lyreParamètre Fonction « Sensitivity » Sensibilité du microphone Utilisez [UP] ou [DOWN], pour sélectionner une valeur de 0 (com‐ mande par la musique éteinte) à 100 (sensibilité élevée du micro‐ phone). « Dmx Fail » Comportement en cas de panne de la commande DMX Utilisez [UP] ou [DOWN], pour sélectionner l’option « OFF » (obscur‐ cissement en cas de panne DMX) ou « HOLD » (le dernier signal DMC est conservé). « Calibration » Calibrer Vous trouverez des informations détaillées sur ce point de menu sur

« Calibrer » à la page 42. « Factory Reset » Réinitialisation aux réglages d’usine Utilisez [UP] ou [DOWN], pour sélectionner l’option « YES » (réinitiali‐ sation aux réglages d’usine) ou « NO » (pas de réinitialisation aux réglages d’usine). « Reset Motor » Réinitialisation du moteur Utilisation

Hero Spot 90 Hero Spot 90 WH lyreLorsque l’écran ache la valeur souhaitée, conrmez le réglage avec [ENTER]. Appuyez sur [MENU] pour quitter le point de menu sans modication. Utilisation Hero Spot 90 Hero Spot 90 WH

lyreLe menu « Calibration » vous permet de régler les paramètres de démarrage de l’appareil. Appuyez sur [ENTER] pour activer le menu principal et utilisez ensuite [UP] ou [DOWN] jusqu'à ce l'écran ache « Settings » . Conrmez le réglage avec [ENTER] et sélectionnez à l’aide de [UP] ou [DOWN] le sous-menu « Calibration » . Conrmez le réglage par [ENTER]. L’appareil vous demande de saisir un mot de passe. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran ache « 018 » et conrmez ensuite la sélection avec [ENTER]. À l’aide de [UP] ou [DOWN] sélectionnez le paramètre souhaité que vous voulez régler. Paramètre Fonction « All To Origin » Réinitialise tous les paramètres de la calibration aux réglages d’usine. « Pan » Détermine la position de départ du mouvement de rotation. « Tilt » Détermine la position de départ du mouvement d’inclinaison. « Spot Color » Détermine la couleur de départ du spot. « Gobo » Détermine le premier gobo. Calibrer Utilisation

Hero Spot 90 Hero Spot 90 WH lyreParamètre Fonction « Focus » Détermine le réglage de départ du faisceau lumineux. « Prism » Règle le prisme. Lorsque l’écran ache le paramètre souhaité, conrmez le réglage avec [ENTER]. À l’aide de [UP] ou [DOWN] sélectionnez la valeur souhaitée pour le paramètre choisi dans (0 … 120) et conrmez le réglage avec [ENTER]. Appuyez sur [MENU] pour quitter le point de menu sans modication. Le menu « System Info » vous permet d’acher des informations sur le système. Appuyez sur [ENTER] pour activer le menu principal et utilisez ensuite [UP] ou [DOWN] jusqu'à ce l'écran ache « System Info » . Conrmez le réglage par [ENTER]. La version actuelle du logiciel, le mode de fonctionnement actuellement réglé ainsi que l’adresse de démarrage DMX s’achent à l’écran. Informations de système Utilisation Hero Spot 90 Hero Spot 90 WH

Vue d’ensemble du menu Utilisation

Hero Spot 90 Hero Spot 90 WH lyre7.3 Fonctions en mode DMX 6 canal Canal Valeur Fonction 1 0…255 Rotation (pan) (de 0° à la valeur maximale de la plage Pan. Position centrale : 128) 2 0…255 Inclinaison (tilt) (de 0° à la valeur maximale de la plage Tilt. Position centrale : 128) 3 0…255 Intensité du gradateur de sombre (0) à clair (255) 4 Stroboscope / obturateur 0…4 Obturé 5…250 Flash (stroboscope), vitesse croissante (0 … 20 Hz) 251…255 Obturateur ouvert 5 0…7 Sans fonction 8…47 Show automatique préprogrammé 1 48…87 Show automatique préprogrammé 2 88…127 Show automatique préprogrammé 3 Utilisation Hero Spot 90 Hero Spot 90 WH

lyreCanal Valeur Fonction 128…167 Show automatique préprogrammé 4 168…207 Show automatique préprogrammé 5 208…247 Show automatique préprogrammé 6 248…255 Commande par la musique gobo-couleur 6 0…7 Sans fonction 8…32 Programme automatique Pan-Tilt 1 33…58 Programme automatique Pan-Tilt 2 59…84 Programme automatique Pan-Tilt 3 85…110 Programme automatique Pan-Tilt 4 111…136 Programme automatique Pan-Tilt 5 137…162 Programme automatique Pan-Tilt 6 163…188 Programme automatique Pan-Tilt 7 189…214 Programme automatique Pan-Tilt 8 Utilisation

Hero Spot 90 Hero Spot 90 WH lyreCanal Valeur Fonction 215…240 Programme automatique Pan-Tilt 9 241…255 Commande par la musique Pan et Tilt

7.4 Fonctions en mode DMX 16 canal

Canal Valeur Fonction 1 0…255 Rotation (pan) (de 0° à la valeur maximale de la plage Pan. Position centrale : 128) 2 0…255 Réglage de précision de la rotation (pan) 16 bit 3 0…255 Inclinaison (tilt) (de 0° à la valeur maximale de la plage Tilt. Position centrale : 128) 4 0…255 Réglage de précision de l’inclinaison (tilt) 16 bit 5 0…255 Vitesse de rotation (pan) et inclinaison (tilt), de rapide (0) à lente (255) 6 0…255 Intensité du gradateur de sombre (0) à clair (255) Utilisation Hero Spot 90 Hero Spot 90 WH

lyreCanal Valeur Fonction 7 Fréquence d'obturateur 0…4 Obturé 5…250 Flash (stroboscope), vitesse croissante (0 … 20 Hz) 251…255 Obturateur ouvert 8 0…4 Ouvert (blanc) 5…13 Blanc, rouge 14…22 Rouge 23…31 Rouge, orange 32…40 Orange 41…49 Orange, vert 50…58 Vert 59…67 Vert, bleu 68…76 Bleu Utilisation

Hero Spot 90 Hero Spot 90 WH lyreCanal Valeur Fonction 77…85 Bleu, jaune 86…94 Jaune 95…103 Jaune, bleu ciel 104…112 Bleu clair 113…121 Bleu ciel, violet 122…130 Violet 131…139 Ouvert (blanc) 140…195 Eet arc-en-ciel dans le sens des aiguilles d’une montre, vitesse décroissante 196…199 Rotation arrêt 200…255 Eet arc-en-ciel dans le sens contraire des aiguilles d’une montre, vitesse croissante 9 0…5 Ouvert (blanc) 6…21 Gobo 1 22…37 Gobo 2 Utilisation Hero Spot 90 Hero Spot 90 WH

lyreCanal Valeur Fonction 38…53 Gobo 3 54…69 Gobo 4 70…85 Gobo 5 86…101 Gobo 6 102…117 Gobo 7 118…133 Gobo 8 134…194 Poursuite de gobos dans le sens des aiguilles d’une montre, vitesse décroissante 195…255 Poursuite de gobos dans le sens contraire des aiguilles d’une montre, vitesse croissante 10 0…7 Ouvert (blanc) 8…28 Gobo 1 29…49 Gobo 2 50…70 Gobo 3 71…91 Gobo 4 Utilisation

Hero Spot 90 Hero Spot 90 WH lyreCanal Valeur Fonction 92…112 Gobo 5 113…133 Gobo 6 134…194 Rotation de gobos dans le sens des aiguilles d’une montre, vitesse décroissante 195…255 Poursuite de gobos dans le sens contraire des aiguilles d’une montre, vitesse croissante 11 0…9 Stop 10…129 Rotation de la roue gobo 2 dans le sens des aiguilles d’une montre, vitesse décroissante 130…134 Stop 135…255 Rotation de la roue gobo 2 dans le sens contraire des aiguilles d’une montre, vitesse crois‐ sante 12 0…255 Mise au point 13 0…7 Ouvert (blanc) 8…134 Prisme 135…255 Prisme, rotation dans le sens des aiguilles d’une montre, vitesse croissante Utilisation Hero Spot 90 Hero Spot 90 WH

lyreCanal Valeur Fonction 14 0…7 Sans fonction 8…47 Show automatique préprogrammé 1 48…87 Show automatique préprogrammé 2 88…127 Show automatique préprogrammé 3 128…167 Show automatique préprogrammé 4 168…207 Show automatique préprogrammé 5 208…247 Show automatique préprogrammé 6 248…255 Commande par la musique gobo-couleur 15 0…7 Sans fonction 8…32 Programme automatique Pan-Tilt 1 33…58 Programme automatique Pan-Tilt 2 59…84 Programme automatique Pan-Tilt 3 85…110 Programme automatique Pan-Tilt 4 Utilisation

Hero Spot 90 Hero Spot 90 WH lyreCanal Valeur Fonction 111…136 Programme automatique Pan-Tilt 5 137…162 Programme automatique Pan-Tilt 6 163…188 Programme automatique Pan-Tilt 7 189…214 Programme automatique Pan-Tilt 8 215…240 Programme automatique Pan-Tilt 9 241…255 Commande par la musique Pan et Tilt 16 250…255 Réinitialisation (après 10 secondes) Utilisation Hero Spot 90 Hero Spot 90 WH

lyre8 Données techniques Source lumineuse 1 × LED, 90 W Caractéristiques de la source lumineuse Température de couleur 8000 K Indice de rendu de couleur 82,4 Caractéristiques optiques Angle de dispersion 15° Angle max. de rotation (pan) 540° Angle max. d'inclinaison (tilt) 230° Protocole de contrôle DMX-512 Contrôle DMX Boutons et écran sur l’appareil Télécommande à infrarouge (n° art. 470388), disponible en option Nombre de canaux DMX 6, 16 DMX OUT Power I n Powe r Out PUSH DMX IN 100-240 V~50/6 0HzF2AL250V187 mm214 mm268 mm255 mm382 mm 337 mm Données techniques

Hero Spot 90 Hero Spot 90 WH lyreConnexions d'entrée Alimentation électrique Prise d'entrée verrouillable (Power Twist) Contrôle par DMX Prise XLR, 3 pôles Connexions de sortie Alimentation électrique Prise de sortie verrouillable (Power Twist) Contrôle par DMX Prise XLR, 3 pôles Puissance consommée 120 W Tension d'alimentation

lyreCouleur de l'appareil n° art. 449224 : Noir n° art. 481677 : Blanc Conditions d'environnement Plage de température 0 °C…40 °C Humidité relative 20 %…80 % (sans condensa‐ tion) Type de source lumineuse LED Gobos rotatifs Oui Gobos statiques Oui Focus motorisé Oui Mélange de couleurs Roue de couleurs Prisme Oui Ouverture de l'iris Non Informations complémentaires Données techniques

Hero Spot 90 Hero Spot 90 WH lyreZoom Non Nombre de roues de couleurs 1 Données techniques Hero Spot 90 Hero Spot 90 WH

lyre9 Câbles et connecteurs Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une che va bien dans une prise, le résultat d'une mau‐ vaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas. Une prise XLR tripolaire sert de prise DMX, une che XLR tripolaire d’entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d’un couplage adapté. 1 Terre (blindage) 2 Signal inverse, (DMX–, point froid) 3 Signal (DMX+, point chaud) Préambule Connexions DMX Câbles et connecteurs

Hero Spot 90 Hero Spot 90 WH lyre10 Dépannage REMARQUE ! Risque de perturbations durant la transmission des données An de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux. Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplicateurs. Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionne‐ ment. Vous trouverez sous ce point quelques propositions de dépannage simple : Dépannage Hero Spot 90 Hero Spot 90 WH

lyreSymptôme Remède L’appareil ne fonctionne pas, pas de lumière, pas de ventilateur Vériez le branchement électrique et le disjoncteur prin‐ cipal. Aucune réaction sur le contrôleur DMX

1. L'indicateur DMX doit être allumé. Si ce n’est pas le

cas, vériez le bon raccordement des connexions et du câble DMX.

2. Si l’indicateur DMX est allumé et qu’il n’y a pas de

réaction, vériez les adressages et la polarité du DMX.

3. Faites un essai avec un autre contrôleur DMX.

4. Vériez si le câble DMX se trouve à proximité ou à côté

de câbles à haute tension, ce qui pourrait induire des perturbations ou créer des dommages à un circuit d’in‐ terfaçage DMX. Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez con‐ tacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de. Dépannage

Hero Spot 90 Hero Spot 90 WH lyre11 Nettoyage Nettoyez les lentilles optiques accessibles de l’extérieur an d’optimiser la puissance lumi‐ neuse. La fréquence du nettoyage dépend de l’environnement de fonctionnement : les envi‐ ronnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de pous‐ sières importants sur le système optique de l’appareil. n Eectuez le nettoyage avec un chion doux et notre nettoyant pour luminaires et lentilles (n° art. 280122). n Séchez toujours les pièces avec soin. Les grilles d’aération de l’appareil doivent être débarrassées des impuretés comme la pous‐ sière, etc. Éteignez l’appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l’appareil avec un chion légèrement humide qui ne peluche pas. Lentilles optiques Grilles d’aération Nettoyage Hero Spot 90 Hero Spot 90 WH

lyre12 Protection de l'environnement Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des embal‐ lages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage. Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les pre‐ scriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets. Éliminez les batteries au lithium uniquement en état de décharge. Retirez les batteries au lithium interchangeables de l'appareil avant l'élimination. Protégez les batteries au lithium uti‐ lisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles. Recyclez les batteries au lithium intégrées avec l'appareil. Renseignez-vous sur un site de collecte cor‐ respondant. Recyclage des emballages Recyclage des batteries Protection de l'environnement

Hero Spot 90 Hero Spot 90 WH lyreCe produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques. Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune. Recyclage de votre ancien appa‐ reil Protection de l'environnement Hero Spot 90 Hero Spot 90 WH
