Giga Bar 5 LED - Éclairage Varytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre lumineuse à LED (bar à LEDs)
Marque	Varytec
Modèle	Giga Bar 5 LED
Source lumineuse	12 × LED RGBW 4-en-1 (15 W chacune)
Angle de dispersion	10 × 45°
Contrôle	DMX, télécommande infrarouge, touches et écran
Canaux DMX	3, 4, 5, 8, 10, 48 ou 51
Puissance consommée max.	155 W
Tension d'alimentation	100–240 V ~50/60 Hz
Fusible	5 mm × 20 mm, 2 A, 250 V, rapide
Indice de protection	IP20
Dimensions (sans étrier)	1005 × 85 × 80 mm
Dimensions (avec étrier)	1070 × 141 × 175 mm
Poids	5,1 kg
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 80 % (sans condensation)
Matériau du boîtier	Métal robuste
Couleur du boîtier	Noir
Télécommande	Incluse (infrarouge)
Shows automatiques	12 préprogrammés
Modes de fonctionnement	Autonome, maître/esclave, DMX, commande par musique
LED adressables individuellement	Oui (modes 48 ou 51 canaux)
Connexions	Power Twist (entrée/sortie), DMX XLR 3 pôles (entrée/sortie)
Options de montage	Suspendu ou debout
Entretien et nettoyage	Nettoyer lentilles avec chiffon doux et nettoyant optique; dépoussiérer grilles d'aération

FOIRE AUX QUESTIONS - Giga Bar 5 LED Varytec

Comment connecter l'appareil en mode DMX ?

Utilisez des câbles DMX spéciaux (pas de câbles micro). Raccordez la sortie DMX du contrôleur à l'entrée DMX de l'appareil. Pour chaîner plusieurs appareils, reliez la sortie DMX du premier à l'entrée du second, etc. Terminez la chaîne par une résistance de terminaison de 110 Ω sur la dernière sortie DMX.

Comment configurer l'adresse DMX ?

Appuyez sur ENTER pour ouvrir le menu principal. Naviguez jusqu'à l'affichage 'DMX' avec les touches UP/DOWN, confirmez avec ENTER. Sélectionnez 'ADDRESS' et réglez l'adresse (1 à 512) avec UP/DOWN. Confirmez. Assurez-vous que l'adresse est compatible avec le mode DMX choisi (ex: 3 canaux → adresse max 510).

Comment utiliser le mode maître/esclave ?

Désignez un appareil comme maître en le mettant en mode automatique ou commande par musique. Les autres appareils (esclaves) doivent être réglés en mode SLAVE via le menu 'RUN MODE'. Connectez la sortie DMX du maître à l'entrée DMX du premier esclave, puis chaînez les esclaves entre eux.

Comment activer un show automatique ?

Dans le menu principal, sélectionnez 'AUTO' avec ENTER. Choisissez 'AUTO MODE' et réglez le show entre 01 et 12. Vous pouvez aussi régler la vitesse dans 'AUTO SPEED' (00 rapide à 31 lent). Ce mode fonctionne uniquement en autonome ou en maître.

Comment utiliser la télécommande infrarouge ?

Insérez les piles (retirez le film protecteur neuf). Pointez la télécommande vers le récepteur situé entre les LED. Activez la télécommande via le menu 'SET UP' → 'Remote stat' → ON. Utilisez les touches pour changer de mode, vitesse, couleur, etc.

Comment nettoyer l'appareil ?

Éteignez et débranchez l'appareil. Nettoyez les lentilles optiques avec un chiffon doux et un nettoyant pour luminaires (ex: réf. 280122). Les grilles d'aération doivent être dépoussiérées avec un chiffon sec. N'utilisez pas de produits abrasifs ou solvants.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le branchement électrique et le fusible (5×20 mm, 2 A, 250 V). Si l'alimentation est OK mais l'écran reste noir, essayez de réinitialiser l'appareil via le menu 'RESET'. Si le problème persiste, contactez le service après-vente.

Comment changer le fusible ?

Débranchez l'appareil du secteur. Ouvrez le porte-fusible (situé à côté de l'entrée Power Twist) à l'aide d'un tournevis. Remplacez le fusible défectueux par un fusible de même type : 5 mm × 20 mm, 2 A, 250 V, rapide. Refermez le porte-fusible.

Comment configurer la commande par musique ?

Dans le menu principal, sélectionnez 'SOUND'. Réglez la sensibilité du microphone avec 'SOUND SENS' (00 à 99). Choisissez un show commandé par la musique via 'SOUND MODE' (01 à 04). L'appareil réagira au rythme de la musique ambiante.

Quelles sont les précautions de sécurité importantes ?

Ne regardez jamais directement la source lumineuse (risque de lésions oculaires). Évitez les flashes pour les personnes épileptiques. Assurez-vous que la distance entre l'appareil et la surface éclairée dépasse 1,5 m. Utilisez une fixation de sécurité (câble de retenue) pour les montages suspendus. N'exposez pas l'appareil à l'humidité ou à la pluie.

MODE D'EMPLOI Giga Bar 5 LED Varytec

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 6

1.1 Informations complémentaires.... 7
1.2 Conventions typographiques.... 8
1.3 Symboles et mots-indicateurs.... 8

2 Consignes de sécurité.... 11

3 Performances.... 15

4 Installation.... 17

5 Mise en service.... 23

6 Connexions et éléments de commande.... 26

7 Utilisation.... 33

7.1 Mise en marche de l'appareil.... 33
7.2 Commande sur l'appareil.... 33

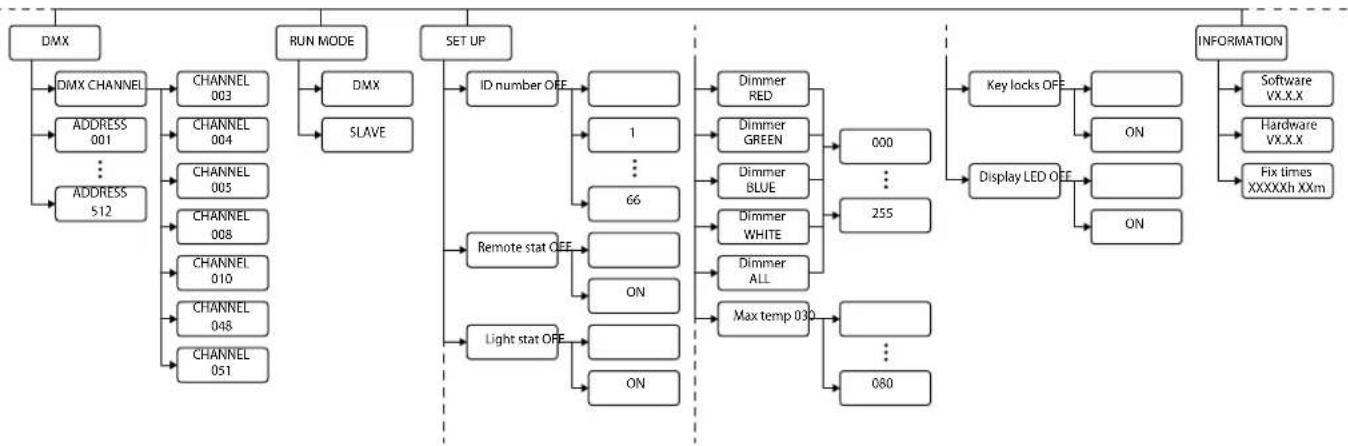

7.3 Vue d'ensemble du menu.... 51
7.4 Fonctions en mode DMX 3 canaux.... 53
7.5 Fonctions en mode DMX 4 canaux.... 53

Table des matières

7.6 Fonctions en mode DMX 5 canaux.... 54
7.7 Fonctions en mode DMX 8 canaux.... 55
7.8 Fonctions en mode DMX 10 canaux.... 56
7.9 Fonctions en mode DMX 48 canaux.... 60
7.10 Fonctions en mode DMX 51 canaux.... 62

8 Données techniques.... 67
9 Câbles et connecteurs.... 70
10 Dépannage.... 71
11 Nettoyage.... 74
12 Protection de l'environnement.... 75

Giga Bar 5 LED RGBW 10x45° bar à LEDs

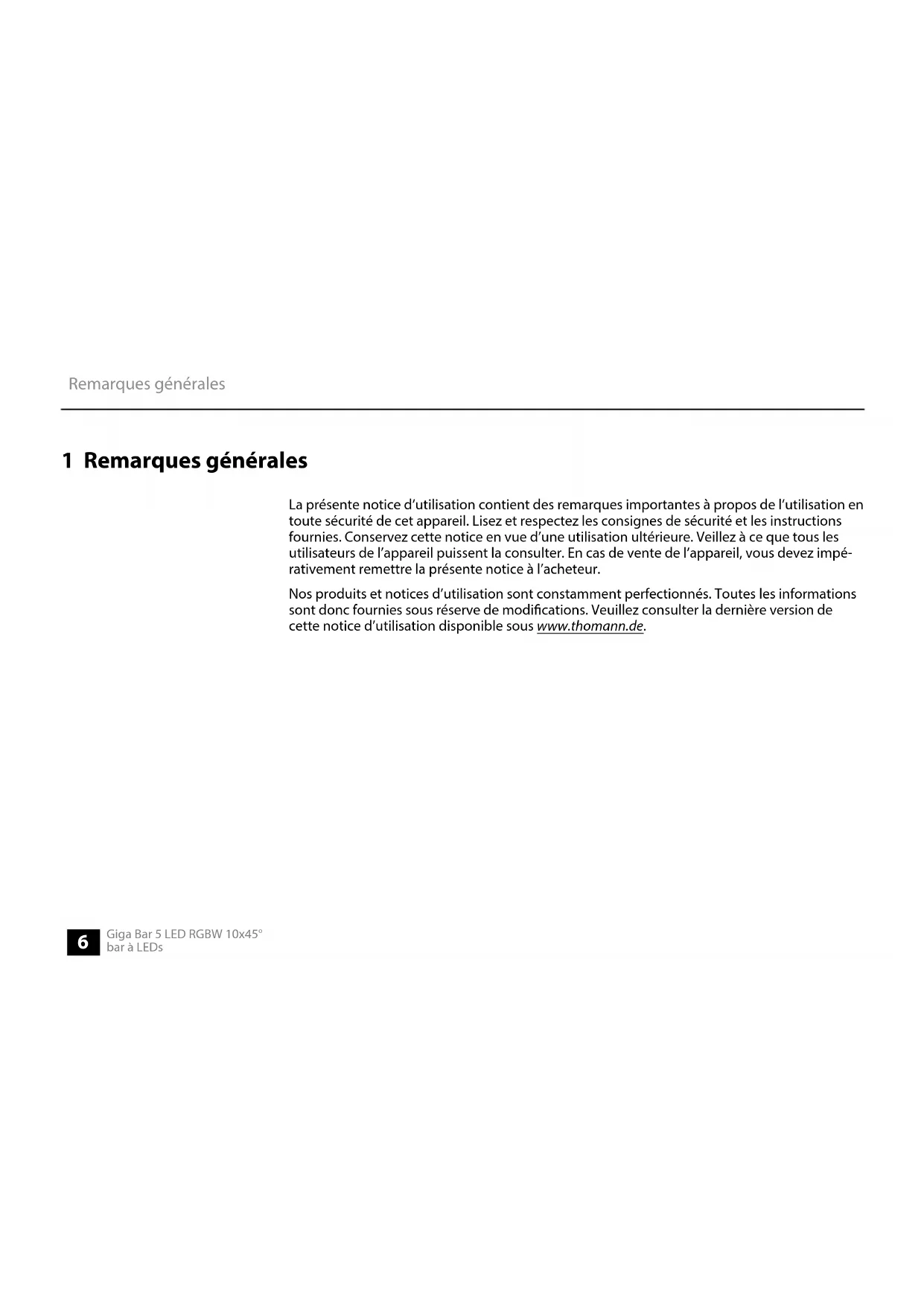

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.

Exemples : « ON » / « OFF »

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Symbole d'avertissement Type de danger

	Avertissement : rayonnement optique dangereux.
	Avertissement : charge suspendue.
	Avertissement : emplacement dangereux.

2 Consignes de sécurité

Utilisation conforme

Cet appareil est conçu pour produire un effet d'éclairage électronique au moyen de la technique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Prolongez la durée de vie de l'appareil par des arrêts réguliers en évitant de mettre l'appareil souvent en marche et en arrêt. L'appareil ne convient pas au fonctionnement en continu.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

AVERTISSEMENT!

Blessures des yeux dues à une intensité lumineuse élevée

Ne regardez jamais directement dans la source lumineuse.

AVERTISSEMENT!

Danger de crise d'épilepsie

Les flashes (effets stroboscopiques) peuvent provoquer des crises d'épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les flashes.

REMARQUE!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

REMARQUE!

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie ! Utilisez uniquement des fusibles du même type.

REMARQUE!

Risque d'incendie en cas d'inversion de la polarité

Les piles et batteries insérées dans le mauvais sens peuvent détruire l'appareil ainsi que les piles et batteries en soi. Lors de l'insertion des piles et batteries, respectez la polarité.

REMARQUE!

Risque de dommages dus aux piles qui fuient

Les piles et batteries qui fuient peuvent durablement endommager l'appareil. Lorsque vous ne l'utilisez pas durant une période prolongée, retirez les piles et batteries de l'appareil.

3 Performances

Le bar à LEDs est particulièrement adapté pour l'éclairage des clubs et des discothèques, aux concerts et au théâtre, ainsi que dans le domaine musical. Il peut aussi être utilisé pour un éclairage à effets des fonds de scène ou pour entourer des podiums.

Caractéristiques particulières de l'appareil :

■ 12 × LED à quatre couleurs, (à 15 W)
Contrôle par DMX (sept modes différents), via les touches et l'écran de l'appareil ou la télécommande fournie
■ 12 shows automatiques préprogrammés
■ Commande par la musique
■ Mode maître/esclave
Boîtier métallique robuste à structure compacte
- Nombreuses possibilités de fixation et de pose
Sortie de tension du réseau pour l'alimentation d'appareils supplémentaires

Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.

REMARQUE!

Risque de surchauffe

La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m.

Vérifiez que la ventilation est toujours suffisante.

La température ambiante doit toujours être inférieure à 40 °C.

REMARQUE!

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

REMARQUE! Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Possibilités de fixation

Vous pouvez installer l'appareil debout ou avec la tête en bas. Pendant son utilisation, l'appareil doit toujours être fixé sur une surface solide ou un support certifié. Utilisez les ouvertures prévues pour la fixation des étriers.

Travaillez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant ce temps, la zone située en-dessous de l'appareil doit être bloquée.

Installation

Assurez vous que cet appareil ne soit pas raccordé à un gradateur.

Récepteur à infrarouges pour la télécommande

Le récepteur à infrarouges pour les signaux de la télécommande se situe sur la face avant entre les LED. Veillez à ce qu'il ne soit pas couvert.

Mise en place des piles dans la télécommande

Déplacez le curseur sur le support de pile vers le milieu du boîtier et tirez le support à la manière d'un tiroir. Placez les piles à l'intérieur. Veillez à respecter exactement la polarité comme illustré au dos de la télécommande. Repoussez le support de pile dans la télécommande jusqu'à enclenchement.

Lors de l'expédition, les piles sont déjà placées dans la télécommande et protégées de la décharge par un film plastique transparent. Ôtez le film plastique avant la première utilisation.

REMARQUE!

Risque de dommages dus aux piles qui fuient

Les piles et batteries qui fuient peuvent durablement endommager l'appareil. Lorsque vous ne l'utilisez pas durant une période prolongée, retirez les piles et batteries de l'appareil.

REMARQUE!

Risque d'incendie en cas d'inversion de la polarité

Les piles et batteries insérées dans le mauvais sens peuvent détruire l'appareil ainsi que les piles et batteries en soi.

Lors de l'insertion des piles et batteries, respectez la polarité.

5 Mise en service

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Giga Bar 5 LED RGBW 10x45° bar à LEDs

Connexions en mode DMX

Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vérifiez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résistance (110 Ω, ¼ W).

Indicateur DMX

Lorsque l'appareil se trouve en mode DMX et qu'un contrôleur DMX est branché et allumé, un point vert derrière « DMX » s'allume à l'écran. Lorsque l'appareil se trouve en mode DMX mais qu'aucun contrôleur DMX allumé n'est raccordé, le point derrière « DMX » s'allume en rouge.

Connexions en mode de fonctionnement « Master/Slave »

Si vous configurez un groupe d'appareils en mode maître/esclave, le premier appareil commande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation. Connectez la sortie DMX de l'appareil maître avec l'entrée DMX du premier appareil esclave. Connectez ensuite la sortie DMX du premier appareil esclave à l'entrée esclave du deuxième appareil esclave, et ainsi de suite.

Giga Bar 5 LED RGBW 10x45° bar à LEDs

6 Connexions et éléments de commande

Face arrière

1 [DMX OUT]

Sortie DMX

2 [POWER OUT]

Prise de sortie verrouillable (Power Twist) pour l'alimentation électrique d'autres appareils.

3 Écran

4 [MENU]

Ferme un sous-menu ouvert sans enregistrer les modifications et active l'indication de statut à l'écran.

5 [DOWN]

Navigue vers le bas dans une liste de menus. Décrémente la valeur affichée d'une unité.

6 [UP]

Navigue vers le haut dans une liste de menus. Incrémente la valeur affichée d'une unité.

7 [ENTER]

Active le menu principal et sélectionne une option du mode de fonctionnement concerné

8 [POWER IN]

Prise d'entrée verrouillable (Power Twist) pour l'alimentation électrique

9 [DMX IN]

Entrée DMX

10 Porte-fusible
11 Œillet pour le câble de retenue
12 Vis de blocage de la poignée de fixation
13 Étrier pour la fixation ou le transport de l'appareil
14 Vis de blocage des équerres de fixation et pieds
15 Équerres de fixation et pieds réglables

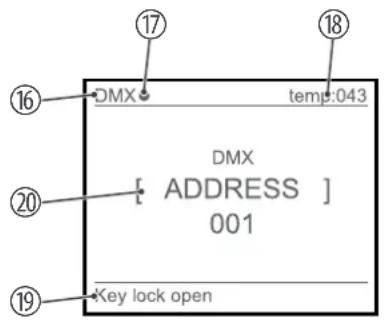

Écran

16 Lorsque l'appareil est en mode DMX, l'écran affiche «DMX».
Lorsque l'appareil est en mode maître/esclave, l'écran affiche « SLAVE ».
17 La LED de contrôle s'allume en vert lorsqu'un signal DMX ou maître/esclave est reçu à l'entrée.
La LED de contrôle s'allume en rouge lorsqu'aucun signal DMX ou maître/esclave n'est reçu à l'entrée.
18 L'écran affiche la température de fonctionnement actuelle.
Lorsque l'appareil a atteint la température max. de fonctionnement, la valeur s'affiche en jaune.
19 En cas de verrouillage des touches activé, l'écran affiche « Key lock open »
En cas de verrouillage des touches désactivé, l'écran affiche « Key lock off »
20 L'écran affiche le menu actuellement sélectionné.

Télécommande à infrarouges

1

Met l'appareil sous et hors tension.

2 [DMX]

Active le mode DMX.

Appuyez une fois sur le bouton pour ensuite déterminer l'adresse DMX avec [UP] et [DOWN].

Appuyez deux fois sur le bouton pour ensuite déterminer le canal DMX avec [UP] et [DOWN].

3 [SLAVE]

Commute entre le mode maître et esclave

4 [AUTO 1], [AUTO 2]

Active le mode automatique 1 ou 2.

[SPEED]

Active le mode de réglage pour la vitesse de programme. Réglez la vitesse avec [UP] et [DOWN].

5 [SOUND 1], [SOUND 2]

Active le mode automatique 1 ou 2 pour la commande par la musique. Réglez le mode avec [UP] et [DOWN].

6 [UP]

Commute entre les programmes. Incrémente la valeur réglée.

[DOWN]

Commute entre les programmes. Décrémente la valeur réglée.

7 [STROBE]

Active l'effet stroboscopique.

8 [0 ... 9]

Touches numériques pour la saisie directe de valeurs.

9 Boutons de sélection d'une couleur

Utilisez

■ [W] pour la lumière blanche,
■ [A] pour toutes les couleurs,
[R], [G] ou [B] pour les couleurs primaires rouge, vert et bleu,
■ [UV] sans fonction.

7 Utilisation

7.1 Mise en marche de l'appareil

Branchez l'appareil sur le secteur pour le faire démarrer. Quelques secondes après, l'écran affiche le déroulement d'une réinitialisation. L'appareil est ensuite prêt à fonctionner. L'écran affiche le mode de fonctionnement qui était réglé avant la mise hors tension.

7.2 Commande sur l'appareil

Commande des menus

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] pour sélectionner le paramètre souhaité ou modifier la valeur respectivement affichée. Lorsque l'écran affiche la valeur ou le paramètre souhaité, appuyez sur [ENTER].

Pour revenir au menu principal, appuyez sur [MENU].

Si vous n'appuyez sur aucune touche pendant environ 10 secondes, l'écran s'éteint. Les valeurs réglées sont conservées tant que l'appareil est relié à l'alimentation électrique.

Mode de fonctionnement « Automatique »

Le mode de fonctionnement automatique peut être activé seulement lorsque l'appareil fonctionne en mode autonome ou en tant que maître dans une configuration maître/esclave. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « AUTO ». Confirmez avec [ENTER].

Pour sélectionner un show automatique, appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « AUTO MODE ». Appuyez sur [ENTER]. Utilisez [UP] et [DOWN] pour sélectionner une valeur entre « 01 » et « 12 ». Confirmez la sélection par [ENTER].

Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « AUTO SPEED » pour régler la vitesse du show automatique sélectionné. Appuyez sur [ENTER]. Utilisez [UP] et [DOWN] pour sélectionner une valeur entre 0 (rapide) et 31 (lente) (affichage « 00 »... « 31 »). Confirmez la sélection par [ENTER].

Pour revenir au menu principal, appuyez sur [MENU].

Mode « Slave »

Ce réglage n'est utile que lorsque l'appareil est commandé en tant qu'esclave dans une configuration maître/esclave mais non par le biais de DMX.

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « RUN MODE ». Confirmez avec [ENTER].

Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « SLAVE ». Confirmez la sélection par [ENTER].

Mode « DMX »

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « RUN MODE ». Confirmez avec [ENTER].

Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « DMX ». Confirmez avec [ENTER].

Adresse DMX

Ce réglage n'est utile que lorsque l'appareil est commandé par le biais de DMX.

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « DMX ». Confirmez avec [ENTER].

Vous pouvez maintenant régler le numéro du premier canal DMX utilisé par l'appareil (adresse DMX). Utilisez [UP] et [DOWN] pour sélectionner une valeur entre 1 et 512 (affichage «ADDRESS 001 »... «ADDRESS 512 »). Confirmez la sélection par [ENTER].

Assurez-vous que ce numéro est adapté à la configuration de votre contrôleur DMX. Le tableau suivant présente l'adresse DMX la plus élevée possible pour les différents modes DMX.

Mode Adresse DMX la plus élevée possible

3 canaux 510
4 canaux 509
5 canaux 508
8 canaux 505
10 canaux 503

Mode Adresse DMX la plus élevée possible

48 canaux 465

51 canaux 462

Confirmez la sélection par [ENTER].

Pour revenir au menu principal sans enregistrer les modifications, appuyez sur [MENU].

Mode DMX

Ce réglage n'est utile que lorsque l'appareil est commandé par le biais de DMX.

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « DMX ». Confirmez avec [ENTER].

Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « DMX CHANNEL ». Confirmez avec [ENTER]. Vous pouvez maintenant sélectionner l'un des modes de fonctionnement DMX suivants avec [UP] et [DOWN] :

« CHANNEL 003 » (trois canaux)
« CHANNEL 004 » (quatre canaux)
« CHANNEL 005 » (cinq canaux)
« CHANNEL 008 » (huit canaux)
« CHANNEL 010 » (dix canaux)
« CHANNEL 048 » (48 canaux)
« CHANNEL 051 » (51 canaux)

Confirmez la sélection par [ENTER].

Pour revenir au menu principal, appuyez sur [MENU].

Réglage ID pour le contrôleur DMX

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « SET UP ». Confirmez avec [ENTER].

Utilisez [UP] et [DOWN] pour déterminer l'ID dans une plage de « OFF » ou « 1 »... « 66 » et confirmez avec [ENTER].

Valeur	Affichage	Valeur	Affichage	Valeur	Affichage	Valeur	Affichage
0...9 all lds 170...179 ld17 223 ld34 240 ld51
10...19 ld1 180...189 ld18 224 ld35 241 ld52
20...29 ld2 190...199 ld18 225 ld36 242 ld53
30...39 ld3 200...209 ld20 226 ld37 243 ld54
40...49 ld4 210 ld21 227 ld38 244 ld55
50...59 ld5 211 ld22 228 ld39 245 ld56
60...69 ld6 212 ld23 229 ld40 246 ld57
70...79 ld7 213 ld24 230 ld41 247 ld58
80...89 ld8 214 ld25 231 ld42 248 ld59

Giga Bar 5 LED RGBW 10x45° bar à LEDs

Valeur	Affichage	Valeur	Affichage	Valeur	Affichage	Valeur	Affichage
90...99 Id9 215	Id26 232 Id43 249 Id60
100...109 Id10	216 Id27 233 Id44 250 Id61
110...119 Id11	217 Id28 234 Id45 251 Id62
120...129 Id12	218 Id29 235 Id46 252 Id63
130...139 Id13	219 Id30 236 Id47 253 Id64
140...149 Id14	220 Id31 237 Id48 254 Id65
150...159 Id15	221 Id32 238 Id49 255 Id66
160...169 Id16	222 Id33 239 Id50

Pour revenir au menu principal, appuyez sur [MENU].

Commande par la musique et sensibilité du microphone

Un show automatique commandé par la musique peut être activé seulement lorsque l'appareil fonctionne en mode autonome ou en tant que maître dans une configuration maître/esclave. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « SOUND ». Confirmez avec [ENTER].

Vous pouvez maintenant régler la sensibilité du microphone intégré pour la commande par la musique. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « SOUND SENS ». Appuyez sur [ENTER]. Utilisez [UP] et [DOWN] pour sélectionner une valeur entre 0 (faible sensibilité) et 99 (sensibilité élevée), (affichage « 00 » ... « 99 »). Confirmez la sélection par [ENTER].

Pour ajuster un show automatique commandé par la musique, appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « SOUND MODE ». Appuyez sur [ENTER]. Utilisez [UP] et [DOWN] pour sélectionner une valeur entre 1 et 4 (affichage « 01 » ... « 04 »). Confirmez la sélection par [ENTER].

Pour revenir au menu principal, appuyez sur [MENU].

Giga Bar 5 LED RGBW 10x45° bar à LEDs

Réglages du gradateur

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « SET UP ». Confirmez avec [ENTER].

Utilisez [UP] et [DOWN] pour sélectionner une couleur fixe pour ajuster les réglages du gradateur :

AffichageSignification
« Dimmer RED » Rouge
« Dimmer GREEN » Vert
« Dimmer BLUE » Bleu
« Dimmer WHITE » Blanc
« Dimmer ALL » Rouge, vert, bleu, blanc

Confirmez la sélection par [ENTER].

Utilisez [UP] et [DOWN] pour sélectionner une valeur entre « 000 » (foncé) et « 255 » (clair). Confirmez la sélection par [ENTER].

Pour revenir au menu principal, appuyez sur [MENU].

Couleur constante

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « STAT COLOR ». Confirmez avec [ENTER].

Utilisez [UP] et [DOWN] pour sélectionner une couleur constante :

AffichageSignification
« STAT Red » Rouge
« STAT Green » Vert
« STAT Blue » Bleu
« STAT White » Blanc
« SELET COLOR » Sélection d'une des 51 couleurs prédéfinies
« STAT STROB » Vitesse de l'effet stroboscopique

Confirmez la sélection par [ENTER].

Pour régler l'intensité des couleurs rouge, vert, bleu et blanc, utilisez [UP] et [DOWN] pour sélectionner une valeur entre « 000 » (foncé) et « 255 » (clair). Confirmez la sélection par [ENTER].

Pour régler une des 51 couleurs prédéfinies « SELET COLOR », utilisez [UP] et [DOWN] pour sélectionner une valeur entre « 001 » et « 051 ». Confirmez la sélection par [ENTER].

Pour régler la vitesse de l'effet stroboscopique « STAT STROB », utilisez [UP] et [DOWN] pour sélectionner une valeur entre « 000 » (lent) et « 031 » (rapide). Confirmez la sélection par [ENTER].

Pour revenir au menu principal, appuyez sur [MENU].

Réglage manuel de couleurs

Dans le menu « MANUAL LEDs » vous pouvez assigner une couleur souhaitée rouge, vert, bleu ou blanc à chaque LED.

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « MANUAL LEDs ». Confirmez avec [ENTER].

Utilisez [UP] und [DOWN] pour sélectionner une des douze LEDs dans une plage de « LED1 » et « LED12 ». Confirmez la sélection par [ENTER].

Utilisez [UP] et [DOWN] pour sélectionner les couleurs rouge (affichage « red »), vert (affichage « green »), bleu (affichage « blue ») ou blanc (affichage « white ») pour la assigner à la LED précédemment sélectionnée. Confirmez la sélection par [ENTER].

Pour régler l'intensité de la couleur sélectionnée, utilisez [UP] et [DOWN] pour sélectionner une valeur entre « 000 » (foncé) et « 255 » (clair). Confirmez la sélection par [ENTER].

Pour revenir au menu principal, appuyez sur [MENU].

Obscurcissement

Dans le menu « SETUP » vous pouvez obscurcir les LEDs.

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « SET UP ». Confirmez avec [ENTER].

Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « Light stat ». Confirmez avec [ENTER].

Appuyez sur [UP] et [DOWN] pour sélectionner « ON » pour allumer les LEDs et « OFF » pour obscurcir les LEDs. Confirmez la sélection par [ENTER].

Pour revenir au menu principal sans enregistrer les modifications, appuyez sur [MENU].

Télécommande

Dans le menu « SET » vous pouvez activer ou désactiver la télécommande fournie.

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « SET UP ». Confirmez avec [ENTER].

Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « Remote stat ». Confirmez avec [ENTER].

Utilisez [UP] ou [DOWN] pour sélectionner « ON » pour activer la télécommande et « OFF » pour désactiver la télécommande. Confirmez la sélection par [ENTER].

Pour revenir au menu principal sans enregistrer les modifications, appuyez sur [MENU].

Température de fonctionnement

Dans le menu « SET UP » vous pouvez régler manuellement la température max. de fonctionnement.

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « SET UP ». Confirmez avec [ENTER].

Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « Max temp ». Confirmez avec [ENTER].

Utilisez [UP] et [DOWN] pour sélectionner une valeur entre 30 et 80 (affichage « 030 »... « 080 ») pour régler la température max. de fonctionnement. Confirmez la sélection par [ENTER].

Pour revenir au menu principal sans enregistrer les modifications, appuyez sur [MENU].

Lorsque l'appareil a atteint la température max. de fonctionnement, la température s'affiche en jaune à l'écran.

L'appareil se refroidit automatiquement.

Verrouillage des touches

Dans le menu « SET UP » vous pouvez activer ou désactiver le verrouillage des touches.

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « SET UP ». Confirmez avec [ENTER].

Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « Key locks ». Confirmez avec [ENTER].

Utilisez [UP] ou [DOWN] pour sélectionner « ON » pour activer le verrouillage des touches et « OFF » pour désactiver le verrouillage des touches. Confirmez la sélection par [ENTER].

Pour revenir au menu principal sans enregistrer les modifications, appuyez sur [MENU].

Afin d'annuler le verrouillage des touches lors du fonctionnement pendant 10 secondes à chaque fois, appuyez successivement sur [DOWN], [UP], [DOWN] et [UP].

Obscurcissement de l'écran

Dans le menu « SET UP » vous pouvez obscurcir l'écran pendant le fonctionnement de l'appareil.

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « SET UP ». Confirmez avec [ENTER].

Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « Display Led ». Confirmez avec [ENTER].

Appuyez sur [UP] et [DOWN] pour sélectionner « ON » pour allumer l'écran et « OFF » pour obscurcir l'écran. Confirmez la sélection par [ENTER].

Patientez environ 10 secondes jusqu'à ce que l'écran s'éteigne. Les réglages ont été effectués. Pour revenir au menu principal sans enregistrer les modifications, appuyez sur [MENU].

Informations appareils

Dans le menu « INFORMATION » vous pouvez visualiser la version du logiciel, la version du matériel et la durée d'utilisation de l'appareil.

Appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « INFORMATION ». Confirmez avec [ENTER].

Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « Software ». Confirmez avec [ENTER]. La version actuelle du logiciel de l'appareil s'affiche.

Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « Hardware ». Confirmez avec [ENTER]. La version actuelle du matériel de l'appareil s'affiche.

Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « Fix times ». Confirmez avec [ENTER]. La durée d'utilisation de l'appareil s'affiche.

Pour revenir au menu principal, appuyez sur [MENU].

Réinitialisation aux valeurs d'usine

Pour réinitialisation aux valeurs d'usine, appuyez sur [ENTER] pour ouvrir le menu principal. Appuyez sur [UP] et [DOWN] jusqu'à ce que l'écran affiche « RESET ».

Confirmez la sélection par [ENTER] pour réinitialiser aux valeurs d'usine.

7.3 Vue d'ensemble du menu

Giga Bar 5 LED RGBW 10x45° bar à LEDs

7.4 Fonctions en mode DMX 3 canaux

Canal Valeur Fonction
1 0...255 Réglage du coloris
2 0...255 Réglage de la saturation du coloris sélectionné
3 0...255 Réglage de l'intensité du coloris sélectionné

7.5 Fonctions en mode DMX 4 canaux

Canal Valeur Fonction
1 0...255 Intensité du rouge (de 0 % à 100 %)
2 0...255 Intensité du vert (de 0 % à 100 %)

Canal Valeur Fonction

3 0...255 Intensité du bleu (de 0 % à 100 %)
40...255 Intensité du blanc (de 0 % à 100 %)

7.6 Fonctions en mode DMX 5 canaux

Canal Valeur Fonction

10...255 Gradateur (de 0% à 100%)
20...255 Intensité du rouge (de 0 % à 100 %)
3 0...255 Intensité du vert (de 0 % à 100 %)
40...255 Intensité du bleu (de 0 % à 100 %)
5 0...255 Intensité du blanc (de 0 % à 100 %)

7.7 Fonctions en mode DMX 8 canaux

Canal Valeur Fonction
1	0...255 Gradateur (de 0 % à 100 %)
2	0...255 Intensité du rouge (de 0 % à 100 %)
3	0...255 Intensité du vert (de 0 % à 100 %)
4	0...255 Intensité du bleu (de 0 % à 100 %)
5	0...255 Intensité du blanc (de 0 % à 100 %)
6	0...8 sans fonction
	9...255 Effet stroboscopique, vitesse croissante
7	0...255 Sélection d'une des 36 macros de couleurs prédéfinis
8	0...255 Sélection d'une des 51 couleurs prédéfinies

7.8 Fonctions en mode DMX 10 canaux

Canal Valeur Fonction
1 0...255 Gradateur (de 0 % à 100 %)
2 0...255 Intensité du rouge (de 0 % à 100 %)
3 0...255 Intensité du vert (de 0 % à 100 %)
4 0...255 Intensité du bleu (de 0 % à 100 %)
5 0...255 Intensité du blanc (de 0 % à 100 %)
6 0...8 sans fonction
	9...255 Effet stroboscopique, vitesse croissante
7 0...70 Préréglage gradateur 1
	71...140 Préréglage gradateur 2
	141...200 Préréglage gradateur 3
	201...255 Préréglage gradateur 4
Canal Valeur Fonction
8 0...7 sans fonction
	8...10 Show automatique préprogrammé n° 1
	11...13 Show automatique préprogrammé n° 2
	14...17 Show automatique préprogrammé n° 3
	18...20 Show automatique préprogrammé n° 4
	21...23 Show automatique préprogrammé n° 5
	24...26 Show automatique préprogrammé n° 6
	27...30 Show automatique préprogrammé n° 7
	31...35 Show automatique préprogrammé n° 8
	36...40 Show automatique préprogrammé n° 9
	41...50 Show automatique préprogrammé n° 10
	51...60 Show automatique préprogrammé n° 11
	61...70 Show automatique préprogrammé n° 12
	71...80 Show automatique préprogrammé n° 13
	81...90 Show automatique préprogrammé n° 14
	91...100 Show automatique préprogrammé n° 15
	101...110 Show automatique préprogrammé n° 16
	111...120 Show automatique préprogrammé n° 17
	121...130 Show commandé par la musique n° 1
	131...140 Show commandé par la musique n° 2
	141...150 Show commandé par la musique n° 3
	151...160 Show commandé par la musique n° 4
	161...170 Show commandé par la musique n° 5
	171...180 Show commandé par la musique n° 6
	181...200 Show commandé par la musique n° 7
	201...210 Show commandé par la musique n° 8
Canal Valeur Fonction
	211...230 Show commandé par la musique n° 9
	231...255 Show commandé par la musique n° 10
9 0...255 Vitesse de défilement
10 0...255 Sélection de l’ID

7.9 Fonctions en mode DMX 48 canaux

Ce mode permet de commander chacune des LED séparément. Chaque canal commande une couleur primaire d'une LED.

Canal Valeur Fonction
1 0...255 Intensité du rouge LED 1 (de 0 % à 100 %)
2 0...255 Intensité du vert LED 1 (de 0 % à 100 %)
3 0...255 Intensité du bleu LED 1 (de 0 % à 100 %)
4 0...255 Intensité du blanc LED 1 (de 0 % à 100 %)
5 0...255 Intensité du rouge LED 2 (de 0 % à 100 %)
6 0...255 Intensité du vert LED 2 (de 0 % à 100 %)
7 0...255 Intensité du bleu LED 2 (de 0 % à 100 %)
8 0...255 Intensité du blanc LED 2 (de 0 % à 100 %)
⋮	⋮

Canal Valeur Fonction

41 0...255 Intensité du rouge LED 11 (de 0 % à 100 %)

42 0...255 Intensité du vert LED 11 (de 0 % à 100 %)

43 0...255 Intensité du bleu LED 11 (de 0 % à 100 %)

44 0...255 Intensité du blanc LED 11 (de 0 % à 100 %)

45 0...255 Intensité du rouge LED 12 (de 0 % à 100 %)

46 0...255 Intensité du vert LED 12 (de 0 % à 100 %)

47 0...255 Intensité du bleu LED 12 (de 0 % à 100 %)

48 0...255 Intensité du blanc LED 12 (de 0 % à 100 %)

Giga Bar 5 LED RGBW 10x45° bar à LEDs

7.10 Fonctions en mode DMX 51 canaux

Ce mode permet de commander chacune des LED séparément. Chaque canal commande une couleur primaire d'une LED.

Canal Valeur Fonction
1 0...255 Gradateur (de 0 % à 100 %)
2 0...255 Intensité du rouge LED 1 (de 0 % à 100 %)
3 0...255 Intensité du vert LED 1 (de 0 % à 100 %)
4 0...255 Intensité du bleu LED 1 (de 0 % à 100 %)
5 0...255 Intensité du blanc LED 1 (de 0 % à 100 %)
6 0...255 Intensité du rouge LED 2 (de 0 % à 100 %)
7 0...255 Intensité du vert LED 2 (de 0 % à 100 %)
8 0...255 Intensité du bleu LED 2 (de 0 % à 100 %)
9 0...255 Intensité du blanc LED 2 (de 0 % à 100 %)
Canal Valeur Fonction
⋮	⋮
42 0...255 Intensité du rouge LED 11 (de 0 % à 100 %)
43 0...255 Intensité du vert LED 11 (de 0 % à 100 %)
44 0...255 Intensité du bleu LED 11 (de 0 % à 100 %)
45 0...255 Intensité du blanc LED 11 (de 0 % à 100 %)
46 0...255 Intensité du rouge LED 12 (de 0 % à 100 %)
47 0...255 Intensité du vert LED 12 (de 0 % à 100 %)
48 0...255 Intensité du bleu LED 12 (de 0 % à 100 %)
49 0...255 Intensité du blanc LED 12 (de 0 % à 100 %)
50 0...7 sans fonction
	8...10 Show automatique préprogrammé n° 1
	11...13 Show automatique préprogrammé n° 2
Canal Valeur Fonction	14...17 Show automatique préprogrammé n° 3
	18...20 Show automatique préprogrammé n° 4
	21...23 Show automatique préprogrammé n° 5
	24...26 Show automatique préprogrammé n° 6
	27...30 Show automatique préprogrammé n° 7
	31...35 Show automatique préprogrammé n° 8
	36...40 Show automatique préprogrammé n° 9
	41...50 Show automatique préprogrammé n° 10
	51...60 Show automatique préprogrammé n° 11
	61...70 Show automatique préprogrammé n° 12
	71...80 Show automatique préprogrammé n° 13
	81...90 Show automatique préprogrammé n° 14
	91...100 Show automatique préprogrammé n° 15
	101...110 Show automatique préprogrammé n° 16

Canal Valeur Fonction

	111...120 Show automatique préprogrammé n° 17
	121...130 Show commandé par la musique n° 1
	131...140 Show commandé par la musique n° 2
	141...150 Show commandé par la musique n° 3
	151...160 Show commandé par la musique n° 4
	161...170 Show commandé par la musique n° 5
	171...180 Show commandé par la musique n° 6
	181...200 Show commandé par la musique n° 7
	201...210 Show commandé par la musique n° 8
	211...230 Show commandé par la musique n° 9
	231...255 Show commandé par la musique n° 10

Giga Bar 5 LED RGBW 10x45° bar à LEDs

Canal Valeur Fonction

51 0...255 Vitesse de défilement

Sensibilité de la commande par la musique

8 Données techniques

Source lumineuse 12 × LED RGBW 4-en-1 (à 15 W)
Caractéristiques optiques Angle de dispersion 10 × 45°
Contrôle DMX, télécommande à infrarouges, touches et écran sur l'appareil
Nombre de canaux DMX 3, 4, 5, 8, 10, 48 ou 51
Connexions d'entrée Alimentation électrique Power Twist
		Contrôle par DMX Prise XLR, 3 pôles
Connexions de sortie Alimentation en tension, autres appareils		Power Twist
		Contrôle par DMX Prise XLR, 3 pôles
Puissance consommée max. 155 W
Tension d'alimentation	100 - 240 V ~50/60 Hz
Fusible	5 mm × 20 mm, 2 A, 250 V, rapide
Indice de protection IP20
Options de montage Suspendu, debout
Dimensions (L × H × P) sans étrier	1005 mm × 85 mm × 80 mm
Dimensions (L × H × P), avec étrier	1070 mm × 141 mm × 175 mm
Poids 5,1 kg
Conditions d'environnement Plage de température 0 °C...40 °C
	Humidité relative 20 %...80 % (sans condensation)

Informations complémentaires

Conçu pour l’utilisation en extérieur Non
Mélange de couleurs RGBW
Type LED x-in-1
Sans ventilateur Non
Télécommande Inclu
DMX sans filNon
Couleur du boîtier Noir
LED à commander séparément Oui

9 Câbles et connecteurs

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas.

Connexions DMX

Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.

1 Terre (blindage)
2 Signal inverse, (DMX-, point froid)
3 Signal (DMX+, point chaud)

10 Dépannage

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :

Symptôme Remède
L'appareil ne fonctionne pas, pas de lumière, l'écran reste noir	Vérifiez le branchement électrique et le fusible.
Malgré alimentation impeccable apparemment pas de fonction	Vérifiez si l'appareil est en mode DMX ou en mode « esclave ». Si c'est le cas, vérifiez l'appareil dans un autre mode de fonctionnement.
Aucune réaction sur le contrôleur DMX	1. Lorsque l'appareil se trouve en mode DMX et qu'un contrôleur DMX est branché et allumé, le voyant LED de contrôle s'allume en vert à l'écran. Si ce n'est pas le cas, l'appareil ne reçoit aucun signal DMX valide et le voyant LED de contrôle s'allume en rouge. Vérifiez si le contrôle-leur DMX est allumé. Vérifiez le bon raccordement des connexions et du câble DMX.
	2. Si le voyant LED de contrôle s'allume en vert et qu'il n'y a toujours aucune réaction, vérifiez les réglages d'adressages et la polarité du DMX.
	4. Faites un essai avec un autre contrôleur DMX.5. Vérifiez si les câbles DMX se trouvent à proximité ou à côté des câbles à haute tension, ce qui pourrait induire des perturbations ou créer des dommages à un circuit d'interfaçage DMX.
Aucune sortie de lumière 1. Vérifiez si l'obscurcissement est activé et désactivez-le, le cas échéant. ◎ « Obscurcissement » à la page 462. Vérifiez si vous avez réglé l'intensité des couleurs individuelles ou l'intensité totale. Normalement, toutes les valeurs sont réglées à 255 (pleine intensité). Réglez la valeur sous « SET UP » -> Dimmer ALL / RED / GREEN / BLUE / WHITE.
Aucune réaction sur la télécommande IR	Vérifiez si la télécommande est désactivée et activez-la, le cas échéant. ◎ « Télécommande » à la page 46

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

11 Nettoyage

Lentilles optiques

Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur le système optique de l'appareil.

Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
■ Séchez toujours les pièces avec soin.

Grilles d'aération

Les grilles d'aération de l'appareil doivent être débarrassées des impuretés comme la poussière, etc. Éteignez l'appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l'appareil avec un chiffon légèrement humide qui ne peluche pas.

12 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage des batteries

Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.

Éliminez les batteries au lithium uniquement en état de décharge. Retirez les batteries au lithium interchangeables de l'appareil avant l'élimination. Protégez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles. Recyclez les batteries au lithium intégrées avec l'appareil. Renseignez-vous sur un site de collecte correspondant.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

Remarques

Giga Bar 5 LED RGBW 10x45° bar à LEDs

Remarques
