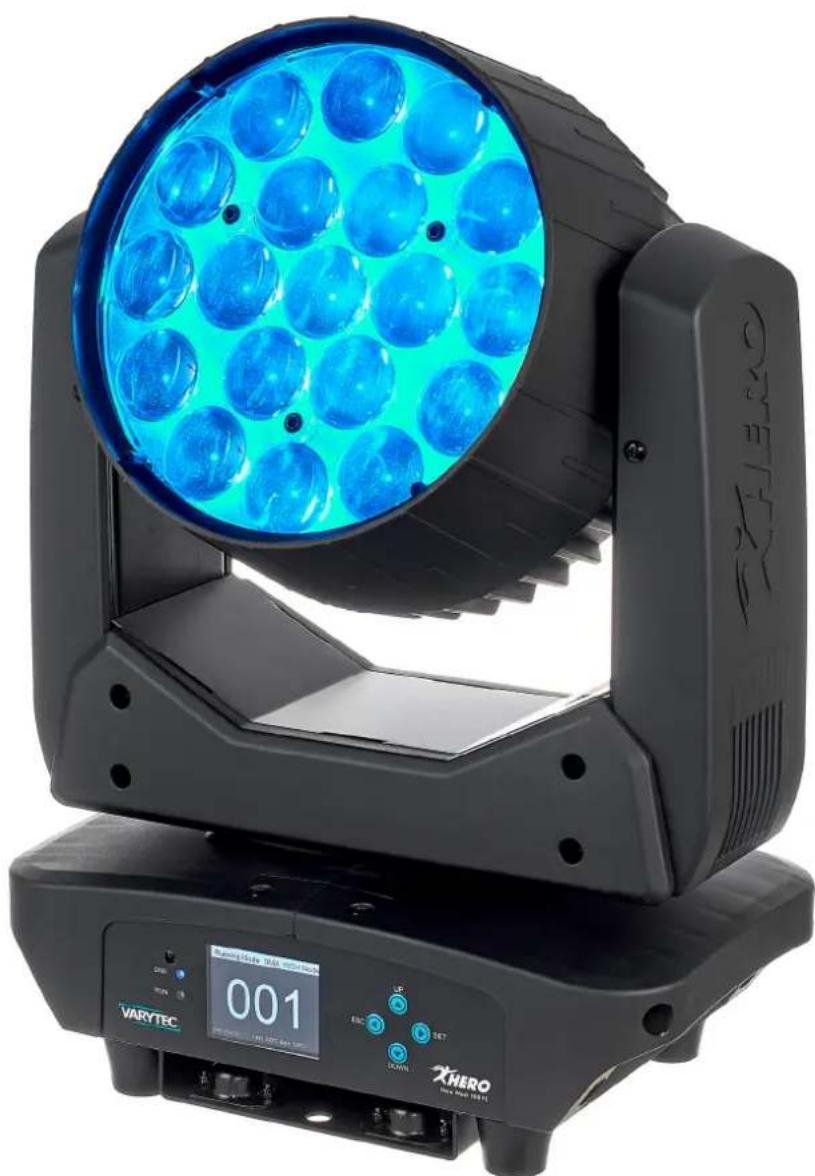

Hero Wash 300 - Éclairage Varytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur Wash LED motorisé
Marque	Varytec
Modèle	Hero Wash 300
Source lumineuse	19 × LED RGBW 4-en-1, 15 W
Angle de dispersion	6° à 50° (zoom motorisé)
Puissance lumineuse	7000 Lux @ 5 m (à 6°)
Angle de rotation (Pan)	540°
Angle d'inclinaison (Tilt)	240°
Modes DMX	11 canaux, 15 canaux, 26 canaux
Protocole de contrôle	DMX512, autonome, maître/esclave, commande par la musique
Alimentation électrique	100–240 V ~ 50/60 Hz
Consommation électrique	260 W
Fusible	5 × 20 mm, 4 A, 250 V, rapide
Indice de protection	IP20
Dimensions (L × H × P)	310 mm × 390 mm × 208 mm
Poids	10 kg
Options de montage	Suspendu ou au sol (fixation rapide, sécurité par câble)
Plage de température ambiante	0 °C à 40 °C
Humidité relative	20 % à 80 % (sans condensation)
Fonctions spéciales	Stroboscope, gradateur électronique (4 courbes), macros de couleur, segments individuels, auto-correction Pan/Tilt
Entretien	Nettoyer les lentilles avec un chiffon doux et un nettoyant adapté ; dépoussiérer les grilles d'aération
Garantie et réparabilité	Pièces détachées disponibles auprès du fabricant ; réparation par un technicien qualifié

FOIRE AUX QUESTIONS - Hero Wash 300 Varytec

Comment mettre en marche le Varytec Hero Wash 300 ?

Branchez l'appareil sur le secteur. Quelques secondes après, les ventilateurs se mettent en marche et la tête se déplace vers les positions de départ (Pan et Tilt). L'afficheur indique « 001 » lorsque l'appareil est prêt.

Comment régler l'adresse DMX ?

Appuyez sur [SET] pour ouvrir le menu principal, naviguez jusqu'à « DMX Address », confirmez avec [SET], choisissez une adresse entre 1 et 512 avec les touches [UP]/[DOWN], puis confirmez.

Comment configurer le mode maître/esclave ?

Sur le maître, sélectionnez un programme automatique ou la commande par la musique. Connectez la sortie DMX du maître à l'entrée DMX du premier esclave, puis reliez les esclaves en chaîne. Sur les esclaves, réglez un mode DMX (ex. 11 canaux) via « Running Mode ».

Quelles sont les précautions de sécurité essentielles ?

Ne regardez jamais directement la source lumineuse (risque de lésions oculaires). Assurez un montage sécurisé avec un câble de sécurité. Maintenez une distance d'au moins 1,5 m entre la source et les surfaces éclairées. Utilisez uniquement des câbles DMX spéciaux.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Nettoyez les lentilles optiques avec un chiffon doux et un nettoyant pour luminaires (ex. réf. 280122). Dépoussiérez les grilles d'aération avec un chiffon légèrement humide non pelucheux. N'utilisez pas de produits abrasifs ou solvants.

Que faire si l'appareil ne répond pas au contrôleur DMX ?

1. Vérifiez que le témoin [DMX] est allumé. 2. Contrôlez les connexions et le câble DMX. 3. Vérifiez l'adresse DMX et la polarité. 4. Essayez un autre contrôleur. 5. Éloignez les câbles DMX des câbles haute tension. Si le problème persiste, contactez le service technique.

Comment utiliser la commande par la musique ?

Dans le menu « Running Mode », sélectionnez « Sound ». Choisissez un programme (1 à 8) avec [UP]/[DOWN], confirmez. Réglez la sensibilité du microphone (0 = désactivé, 100 = très sensible) et la luminosité générale. L'appareil suivra alors le rythme de la musique ambiante.

Comment régler le zoom motorisé ?

En mode manuel ou DMX, le zoom se règle via le canal correspondant. En manuel, allez dans « Manual Control » > « Zoom » et ajustez de 000 à 255 (0 à 100 %). En DMX, utilisez le canal 4 (mode 11 canaux) ou le canal 6 (mode 26 canaux) pour contrôler l'angle de 6° à 50°.

Quelles sont les options de montage ?

L'appareil peut être posé au sol sur une surface stable ou suspendu à une structure. Utilisez les adaptateurs de fixation rapide sous le boîtier pour monter une poignée ou un crochet. Fixez toujours un câble de sécurité dans les œillets prévus. La capacité de charge de la structure doit être suffisante.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Dans le menu « Setting », naviguez jusqu'à « Factory Reset ». Sélectionnez « YES » et confirmez avec [SET]. L'appareil se réinitialise et redémarre avec les réglages par défaut.

MODE D'EMPLOI Hero Wash 300 Varytec

1.1 Informations complémentaires 5
1.2 Conventions typographiques.. 5
1.3 Symboles et mots-indicateurs 6

2 Consignes de sécurité 7
3 Performances 9
4 Installation 10
5 Mise en service. 12
6 Connexions et éléments de commande 13
7 Utilisation 15

7.1 Mise en marche de l'appareil 15
7.2 Menu principal. 15
7.3 Modes de fonctionnement 16
7.4 Reglages 20
7.5 Informations de système 24
7.6Vue d'ensemble du menu 25
7.7 Fonctions en mode DMX 11 canaux 26
7.8 Fonctions en mode DMX 15 canaux.. 29
7.9 Fonctions en mode DMX 26 canaux 32
7.10 Macros de couleur 35

8 Données techniques 36
9 Cables et connecteurs 37
10 Dépannage 38
11 Nettoyage 39
12 Protection de I'environnement 40

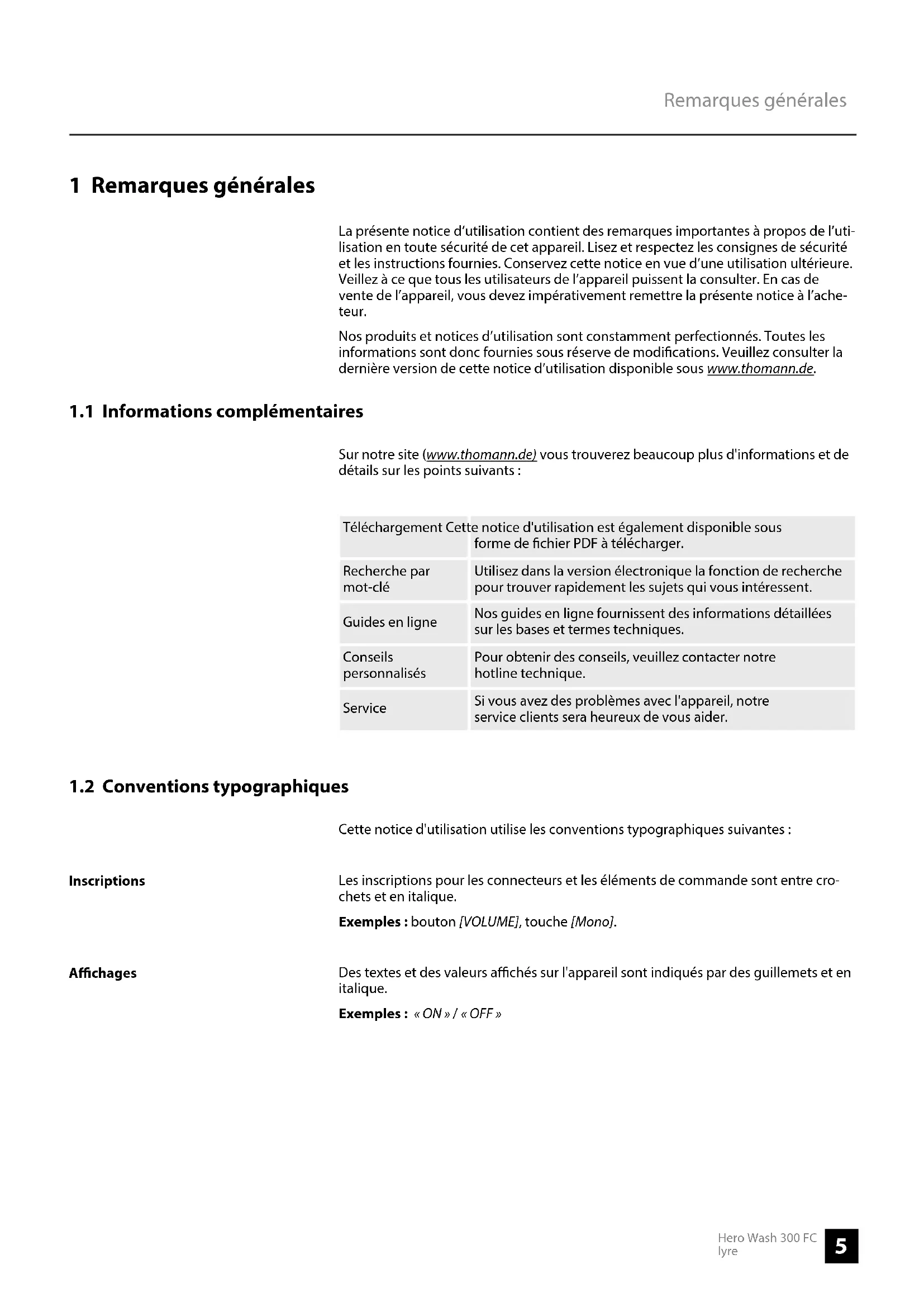

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une'utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous devez impérativement remettre la presente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la première version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de filchier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vous interressent.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avezdis problèmes avec l'appareil, notre service clients sera heures de vous aider.

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Examples: bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.

Examples: «ON»/«OFF»

Références croisées

Les références à d'autres endroits dans cette notice d'utilisation sont identifiées par une flèche et le numéro de page spécifique. Dans la version électronique de cette notice d'utilisation, vous pouvez cliquer sur la référence croisée pour acceder directement à l'emplacement spécifique.

Exemple : Voir « Réréférences croisées » à la page 6.

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification
DANGER! Cette association	du symbole et du terme générique renvoie à une situation dangereuse directe se tradui- sant par de graves lésions voire la mort si celle-ci ne peut être évitée.
AVERTISSEMENT! Cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pou- vant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.
ATTENTION! Cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pou- vant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.
REMARQUE! Cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pou- vant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.
Symbole d'avertisse- ment	Type de danger
	Avertissement: tension électrique dangereuse.
	Avertissement: rayonnement optique dangereux.
	Avertissement: charge suspendue.
	Avertissement: emplacement dangereux.

2 Consignes de sécurité

Utilisation conforme

Cet apparéil sert de projecteur multifonction aux mouvements libres. Cet apparéil a été concu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l' apparéil uniquement selon l'utilisation prévue, telle que désrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages résultat d'une utilisation non conforme.

L'appareil doit uniquement etre utilise par des personnes en pleine possession de leurs capacités physiques, sensorieles et mentales et disposant des connaissances et de l'experience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Allongez la durée de vie de l'appareil en effectuant régulièrement des pauses de fonctionnement et en évitant de l'allumer et de l'éteindre trop féquement. Cet apparéil ne convient pas à une utilisation durable.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages. Ils ne doivent pas se couver à proximé de bébés ou de jeunes enfants. Danger d'étouffement! Veillez à ce que les enfants ne détachent pas de petites pieces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pieces et sétouffer. Ne laissez jamais des enfants uniqus utiliser des apparêls électriques.

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pieces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pieces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur. N'utilise pas l'appareil lorsque des caches, dispos-sitifs de protection ou composants optiques manquent ou sont endommages.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un cable d'alimentation électriche à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifie ni le cable d'alimentation ni la fiche électriche. En cas de non-respect, il y a risque de décharge électriche et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien/agréé.

AVERTISSEMENT!

Blessures des yeux dues à une intensité lumineuse élevée

Ne regardez jamais directement dans la source lumineuse.

AVERTISSEMENT!

Danger de crise d'épilepsie

Les flashs (effets stroboscopiques) peuvent provoquer des crises d'épilepsie chez les personnes sensibles. Les personnes sensibles devraient évider de regarder les flashes.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un cable d'arrêt de sécurité ou une chaine de sécurité. La capacité de charge de traverses ou autres dispositifs de fixation doit être suffisante pour le nombre d'appareils prevus. Veuillez notes que les mouvements de la tête exercent des charges supplémentaires sur les parties porteuses.

ATTENTION!

Risque de blessures lié aux mouvements de l'appareil

La tete de l'appareil peut exécuter des mouvements rapides (rotations, inclinaisons) et produit une lumière de forte luminosité. Ceci vaut également immidiatement après sa mise en marche, en service automatique ou télécommandé et lors de l'arrêt d'un contrôleur DMX raccordé. Les personnes qui se trouvent à proximate imédiate de l'appareil, risquent d'être blessées ou effrayées. Assurez-vous avant la mise en marche et pendant le fonctionnement qu'aucune personne ne séjourne à proximate imédiate de l'appareil. L'appareil doit être mis en arrêt lorsque des travaux sont exécutés dans la zone de mouvements de l'appareil ou à proximate imédiate de ce dernier.

REMARQUE!

Risque d'incendie

Ne recouvre jamais les fentes d'airation. Ne montez pas l'appareil à proximé directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en interieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. N'utiliser l'appareil que dans les conditions d'environnement indiquées dans le chapitre « Données techniques ». Évitez toute oscillation de tempéra-ture importante et n'allumez pas l'appareil immédiatement suite à des oscillations de températe (par ex. suite au transport à des températures extérieures basses). Les dépôts de poussière et de saleté à l'intérieur peuvent endommager l'appareil. Dans des conditions d'environnement correspondantes (poussière, fumée, nicotine, brume etc.), l'appareil doit être régulierement entre-tenu par du personnel spécialisé afin d'éviter tout dommage d'à la surchauffe ainsi que d'autres dysfonctionnements. L'appareil ne doit pas être déplacependant son utilisation.

REMARQUE!

Alimentation electrique

Avont de raccorder l'appareil, controlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquérait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

REMARQUE!

Formation possible de taches

Le plastifant contenu dans les pieds en caoutchouc de ce produit peut eventulement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

REMARQUE!

Risque de surchauffe

La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m. Vérifiez que la ventilation est toujours suffisante. La température ambiente doit toujours être inférieure à 40^ .

REMARQUE!

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie! Utilisez uniquement des fusibles du même type.

3 Performances

Caracteristiques particulieres de I'appareil :

19 LED quadricolores (RGBW, à 15 W)

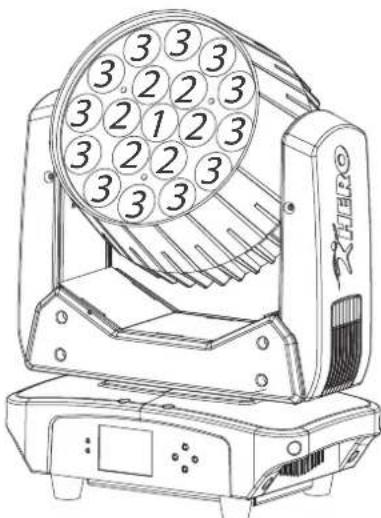

3 segments à commande individuelle
Angle de dispersion a ajuster avec zoom motorise de 6^ a 50^
Plage Pan et Tilt régable avec des points initial et final sélectionnables
- Contrôle par DMX (11, 15 ou 26 canaux) et par le biais des touches et de l'écran de l'appareil
Shows automatiques préprogrammés
Commande par la musique
Mode maitre/esclave
Effet stroboscopique
Gradateur électronique avec quatre courbes gradateur sélectionnables
Boitier robuste en métal et plastique

Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé.

Vou puez prolonger la durée d'utilisation des agents lumineux en vérifier que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.

4 Installation

Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Soulevez l'appareil uniquement par sa base. Il peut etre endommagé en le soulevant par la tete du projecteur.

Vou puevez installer l'appareil en position verticale ou dans une position suspendue. Pendant son utilisation, l'appareil doit toujours etre fixe sur une surface solide ou un support certifie.

Travailliez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant les travaux, la zone en dessous de l'appareil doit être bouclée.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un cable d'arrêt de sécurité ou une chaîne de sécurité.

La capacité de charge de traverses ou d'autres dispositifs de fixation doit être suffisante pour le nombre d'appareils prévus. Veuillez notes que les mouvements de la tête exercent des charges supplémentaires sur les parties porteuses.

REMARQUE!

Risque de surchauffe

La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m.

Vérifiez que la ventilation est toujours suffisante.

La température ambiente doit toujours être inférieure à 40^ .

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilise pas des cables de microphone courants, mais des cables DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Possibilities de fixation

Les adaptateurs de fixation rapide sur le dessous du boîtier (A) sont utilisées pour monter la poignée de fixation fournie en toute sécurité. Les adaptateurs de montage aérien (demi-coupleurs, colliers d'ancrage, crochets en C, etc.) sont fixés sur ces fil-tages. Les cables de retenue de sécurité sont introduits au travers des oeillets de sécurité (B) en dessous du boîtier.

Assurez you que cet appeareil ne soit pas raccordé à un gradateur.

5 Mise en service

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualite qui doivent etre les plus courts possibles. Posez les cables afin que personne ne marche dessus ni ne trebuche.

Connexions en mode DMX

Raccordez l'entree DMX de I'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre apparéil DMX. Raccordez la sortie du premier apparéil DMX à l'entrée du second apparéil et ainsi de suite. Vérifie que la sortie du dernier apparéil DMX de la chaîne est terminée avec une résistance (110 Ω, 1/4 W).

Connexions en mode de fonctionnement « Master/Slave »

Si vous configUREZ un groupe d'appareils en mode maître/esclave, le premier appar-
reil commande les autres et permet un spectacle automatique pilote et synchronisé
par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle
sans grands travaux de programmation. Connectez la sortie DMX de l' apparéil maître
avec l'entrée DMX du premier apparéil esclave. Connectez ensuite la sortie DMX du
premier apparéil esclave à l'entrée esclave du deuxieme apparéil esclave, et ainsi de
suite.

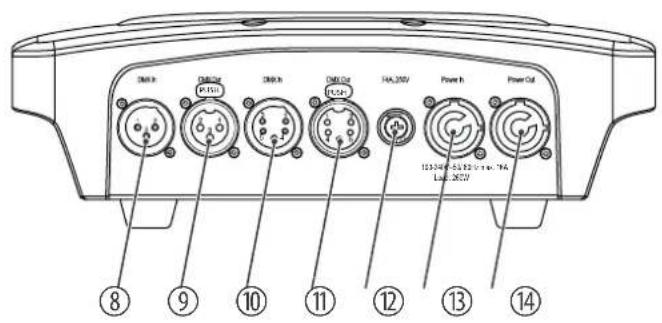

6 Connexions et éléments de commande

1 [DMX]

LED est allumée lorsqu'ellappareil est branché à un contrôleur DMX.

2 [RUN]

LED est allumée lorsque l'appareil est en marche.

3 Écran

4 [UP]

incrementelavalueuraffichede'uneunité.

5 [SET]

Active le menu principal et de configuration.

Selectionne une option du mode de fonctionnement concerne ou confirme la valeur reglee.

6 [DOWN]

Déprémente la valeur affichée d'une unité.

7 [ESC]

Elle refere un sous-menu ouvert sans enregistrer les modifications.

8 [DMX In]

Entrée DMX, connecteur XLR à 3 pôles

9 [DMX Out]

Sortie DMX, connecteur XLR à 3 pôles

10 [DMX In]

Entrée DMX, connecteur XLR à 5 pôles

11 [DMX Out]

Sortie DMX, connecteur XLR à 5 pôles

12 Porte-fusible
13 [Power In]

Prise d'entrée verrouillable (Power Twist) pour l'alimentation électrique

14 [Power Out]

Prise de sortie verrouillable (Power Twist) pour l'alimentation électricque d'un apparéil raccordé.

7 Utilisation

7.1 Mise en marche de l'appareil

ATTENTION!

Risque de blessures lié aux mouvements de l'appareil

La tete de l'appareil peut exécuter des mouvements rapides (rotations, inclinaisons) et produit une lumière de force luminosité. Ceci vaut également immédiatement après sa mise en marche, en service automatique ou télécommandé et lors de l'arrêt d'un contrôleur DMX raccordé. Les personnes qui se trouvent à proximite imédiate de l'appareil, risquent d'être blessées ou effrayées.

Assurez-vous avant la mise en marche et pendant le fonctionnement qu'aucune personne ne sejourne à proximé immediate de l'appareil. L'appareil doit être mis en arrêt lorsque des travaux sont exécutés dans la zone de mouvements de l'appareil ou à proximé immediate de ce dernier.

Branchez l'appareil sur le secteur pour le faire demarrer. Quelques secondes après, les ventilateurs se mettent à fonctionner, la tête se déplace vers les positions de départ de rotation (pan) et d'inclinaison (tilt). Au bout de quelques secondes de plus, l'affchage indique « 001 »L'appareil est maintainant pré à fonctionner.

7.2 Menu principal

1. Appuyez sur [SET] pour activer le menu principal.
2. Utilisez [UP] ou [DOWN] pour modifier la valeur affichée.
3. Lorsque I'ecran affiche la valeur souhaitatione, appuyez sur [SET].
4. Appuyez sur [ESC] pour quitter le point de menu sans modification.

Si vous n'appuyez sur aucune touche pendant environ 60 secondes, l'écran s'éteint. Il suffit d'appuyer brièvement sur [ESC], [SET], [UP] ou [DOWN] pour le rallumer. Cette fonction peut être activée/désactivée dans le point de menu « Setting »

Tous les réglages entreprises aperavant sont enregistrés, même si l'appareil est coupé et débranché du réseau électrique.

Régler l'adresse DMX

Le menu « DMX Address » vous permet de régler l'adresse DMX. Ce réglage n'est utile que lorsque l'appareil est commandé par le biais d'un contrôleur DMX.

1. Appuyez sur [SET] pour activer le menu principal.
2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « DMX Address » et confirmez la sélection avec [SET].
3. Appuyez sur [UP] ou [DOWN] pour sélectionner une valeur entre 1 et 512 pour sélectionner l'adresse DMX souhaitation (affichage « 001 »...« 512 ») et confirmez la sélection avec [SET].

Assurez-vous que ce numéro est adapté à la configuration de votre contrôleur DMX. Le tableau suivant présente l'adresse DMX la plus élevé possible pour les différents modes DMX respectifs.

Mode Adresse DMX la plus élevé pos-sible
Mode de 11 canaux 502
Mode de 15 canaux 498
Mode de 26 canaux 487

7.3 Modes de fonctionnement

Le menu « Running Mode » vous permet de régler le mode de fonctionnement.

Régler le mode DMX

Dans ce mode de fonctionnement, l'appareil est contrôle par un contrôleur DMX.

1. Appuyez sur [SET] pour activer le menu principal.
2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Running Mode » et confirmez la sélection avec [SET].
3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche le mode DMX souhaïte et confirmez la sélection avec [SET].

Les modes DMX suivants sont disponibles :

Niveau de menu 2 Description

« DMX 11CH Mode » Mode de 11 canaux

« DMX 15CH Mode » Mode de 15 canaux

« DMX 26CH Mode » Mode de 26 canaux

Programme automatique

Dans ce mode de fonctionnement, Sélectionné un des programmes automatiques et configurez la vitesse de déroulement du programme automatique.

1. Appuyez sur [SET] pour activer le menu principal.
2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Running Mode » et confirmez la sélection avec [SET].
3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Auto » et confirmez la sélection avec [SET].
4. Appuyez sur [UP] ou [DOWN] pour selectionner le sous-menu souhaite ou la valeur souhaitee et confirmez la selection avec [SET].

Les sous-menus suivants sont disponibles :

Niveau de menu 3	Niveau de menu 4 Description
« Program 1... Program 8 »	Programmes automatiques 1...8
« Speed » « 0...100 »	Vitesse de déroulement de lent à rapide
« Master Brightness »	« 0...100 » Luminosité générale

Commande par la musique

Dans ce mode de fonctionnement, l'appareil suit le rythme de la musique de fond ou des bruits, que le microphone intégré enregistrre.

1. Appuyez sur [SET] pour activer le menu principal.
2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Running Mode » et confirmez la sélection avec [SET].
3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Sound » et confirmez la sélection avec [SET].
4. Utilisez [UP] ou [DOWN] pour sélectionner un programme entre « Program 1 » ... « Program 8 » et confirmez la sélection avec [SET].
   La commande par la musique est activée.
5. Utilisez [UP] ou [DOWN] pour sélectionner la sensibilité du microphone entre « 000 » (commande par la musique désactivée) … « 100 » (sensibilité élevé du microphone) et confirmez la sélection avec [SET].
6. Utilisez [UP] ou [DOWN] pour sélectionner la luminosité générale entre « 000 » (sombre) … « 100 » (claire) et confirmez la sélection avec [SET].

Mode de fonctionnement « Maitre/ Esclave »

Pour utiliser un apparéil comme maître, Sélectionnez un programme automatique, activez la commande par la musique ou la commande manuelle. Connectez les apparêils esclave à la sortie DMX du maître et Sélectionnez le mode DMX.

Commande manuelle

Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par un contrôleur DMX, et qu'il ne travaillie pas comme esclave dans une configuration maitre-esclave. Ce mode de fonctionnement permet d'ajuster Pan, Tilt, Zoom, des effets et des couleurs.

1. Appuyez sur [SET] pour activer le menu principal.
2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Running Mode » et confirmez la sélection avec [SET].
3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Manual Control » et confirmez la sélection avec [SET].
4. Appuyez sur [UP] ou [DOWN] pour selectionner le sous-menu souhaite ou la valeur souhaitee et confirmez la selection avec [SET].

Les sous-menus suivants sont disponibles :

Niveau de menu 3	Niveau de menu 4 Description
« PAN » « 000...540 » Règle l'angle de rotation.
« TILT » « 000...240 » Règle l'angle d'inclinaison.
« Pan/Tilt Speed » « 000...255 » Règle la vitesse de Pan et Tilt.
« Zoom » « 000...255 » Détermine le réglage de départ du faisceau lumineux.
« Gradateur » « 000...255 » Règle l'intensité duGradateur.
« Strobe » « 0...30Hz » Règle la vitesse du stroboscope.
« Red 1 » « 000...255 » Règle l'intensité pour rouge segment 1 (0 à 100%).
« Green 1 » « 000...255 » Règle l'intensité pour vert segment 1 (0 à 100%).
« Blue 1 » « 000...255 » Règle l'intensité pour bleu segment 1 (0 à 100%).
« White 1 » « 000...255 » Règle l'intensité pour blanc segment 1 (0 à 100%).
« Red 2 » « 000...255 » Règle l'intensité pour rouge segment 2 (0 à 100%).
« Green 2 » « 000...255 » Règle l'intensité pour vert segment 2 (0 à 100%).
« Blue 2 » « 000...255 » Règle l'intensité pour bleu segment 2 (0 à 100%).
« White 2 » « 000...255 » Règle l'intensité pour blanc segment 2 (0 à 100%).
« Red 3 » « 000...255 » Règle l'intensité pour rouge segment 3 (0 à 100%).
« Green 3 » « 000...255 » Règle l'intensité pour vert segment 3 (0 à 100%).
« Blue 3 » « 000...255 » Règle l'intensité pourbleu segment 3 (0 à 100%).
« White 3 » « 000...255 » Règle l'intensité pour blanc segment 3 (0 à 100%).
« ColorMacro » « 0...46 » Macros de couleur 1 à 46

Segments régibles

7.4 Réglages

Le menu « Setting » vous permet de partager à des réglages sur les paramètres de l'appareil.

1. Appuyez sur [SET] pour activer le menu principal.
2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Setting » et confirmez la sélection avec [SET].
3. Appuyez sur [UP] ou [DOWN] pour selectionner le sous-menu souhaite ou la valeur souhaitee et confirmez la selection avec [SET].

Les sous-menus suivants sont disponibles :

Niveau de menu 2	Niveau de menu 3	Niveau de menu 4	Description
« Pan Reverse »	« YES » L'inversion de Pan dans le sens de rotation inverse est activée.
	« NO » L'inversion de Pan dans le sens de rotation normal est activée.
« Tilt Reverse »	« YES » L'inversion de Tilt dans le sens de rotation inverse est activée.
	« NO » L'inversion de Tilt dans le sens de rotation normal est activée.
« Pan Limit » « Starting point »		« 0...539 » Règle le point initial de l'angle de rotation.
		« Ending point »	« 1...540 » Règle le point final de l'angle de rotation.
« Tilt Limit » « Starting point »		« 0...239 » Règle le point initial de l'angle d'inclinaison.
		« Ending point »	« 1...240 » Règle le point final de l'angle d'inclinaison.
« Home Position »	Régler les paramètres de démarrage
	Vous trouvrez des informations détaillées sur ce point de menu sur ♂ « Régler les paramètres de démarrage » à la page 23.
« DMX Fail » Comportement en cas de panne de la commande DMX
				« Hold » En cas de panne du contrôle par DMX, le dernier réglage est conservé.
				« Blackout » En cas de panne du contrôle par DMX, l'appareil s'éteint.
	« Auto Mode »		En cas de panne du contrôle par DMX, le mode « Pro-grammes automatiques » est activé.
	« Manual Control »		En cas de panne du contrôle par DMX, la commande manuelle est activée.
	« Sound Mode »		En cas de panne du contrôle par DMX, la commande par la musique est activée.
« Dimmer Curve »	Régler la courbe de gradation
	« Linear » Courbe linéaire
	« Exponentielle »		Courbe exponentielle(Courbe quadratique aveccourbe plate au début etcourbe raide à la fin)
	« Logarithmique »		Courbe logarithmique(Courbe quadratique inverseavec courbe raide au début etcourbe plate à la fin)
	« S-Curve » Courbe en forme de courbe enS(Courbe non linéaire aveccourbe plate prononcée audébut et à la fin)
« Fan Mode » Réglage du ventilateur
				« Max » Vitesse maximale
				« Automatic »	Vitesse en fonction de la tem-pérature
				« Silent » Vitesse réduite avec puissancelumineuse possiblementréduite (fonctionnement silen-cieux)
« Blackout » Obscurissement de l'appareil
				« No » Obscurissement désactivé
				« If XY run » Obscurissement pendant desmouvements Pan et Tilt
« PWM » Modulation de largeur d'impulsions
				« 650Hz » 650 Hz
				« 1530Hz » 1530 Hz
	« 3600Hz » 3600 Hz
	« 12KHz » 12 kHz
	« 25KHz » 25 kHz
« Auto Correction »	« ON » Auto-correction de Pan et Tiltactivée. L'appareil revient à la position initiale lors d'un déré-glage involontaire de la tête du projecteur.
	« OFF » Auto-correction de Pan et Tiltdésactivée (non recom-mandé).
« Display Backlight »	« ON » L'éclairage de l'écran restéallumé durablement.
	« OFF » L'éclairage de l'écran s'éteintau bout de 60 secondes.
« Display Reverse »	« ON » L'inversion de l'écran estactivée. L'affichage de l'écran est tourné de 180°.
	« OFF » L'inversion de l'écran est dé-s-activée. L'affichage de l'écran est orienté de manière st-an-dard.
« Autolock » « ON » Le verrouillage des touches estactivé.Toutes les touches seront sans fonction au bout de 5 secondes. Afin d'annuler le verrouillage des touches, appuyez sur [SET] pendant 5 secondes.
				« OFF » Le verrouillage des touches estdéactivé.
« Test » « Start »	L'appareil lance un test auto-matique de toutes les fon-c-tions.
« Reset Motor »	« YES » Déclenché la réinitialisation du moteur.
	« NO » Le moteur n'est pas réinitialisé.
« Factory Reset »	« YES » L'appareil est réinitialisé aux régliages d'usine.
	« NO » Les régliages de l'appareil ne sont pas remis aux régliages d'usine.

Régler les paramètres de démarrage

1. Appuyez sur [SET] pour activer le menu principal.
2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Setting » et confirmez la sélection avec [SET].
3. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Home Position » et confirmez la sélection avec [SET].
   L'appareil vous demande de saisir un mot de passer.
4. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « 018 » et confirmez la sélection avec [SET].
5. Utilisez [UP] ou [DOWN] pour sélectionner le paramètre que vous pouze change et confirmez la sélection avec [SET].

Niveau de menu 3	Niveau de menu 4 Description
« PAN » « -128...127 » Détermine la position du mouvement de rotation.	de départ du mouvement de rotation.
« TILT » « -128...127 » Détermine la position du mouvement d'inclinaison	de départ du mouvement d'inclinaison
« Gradateur » « 000...255 » Détermine l'intensité de départ du gradateur.
« Red » « 000...255 » Détermine l'intensité de départ de rouge.
« Green » « 000...255 » Détermine l'intensité de départ de vert.
« Blue » « 000...255 » Détermine l'intensité de départ de bleu.
« Blanc » « 000...255 » Détermine l'intensité de départ de blanc.
« Zoom » « -128...127 » Détermine le réglage du faisceau lumineux.

7.5 Informations de système

1. Appuyez sur [SET] pour activer le menu principal.
2. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « System Info » et confirmez la sélection avec [ESC].
3. Appuyez sur [UP] ou [DOWN] pour sélectionner le sous-menu souhaite et confirmez la sélection avec [ESC].
4. Les sous-menus suivants sont disponibles :

Niveau de menu 2 Description

« Current Time » Affiche les heures de fonctionnement actuelles de l'appareil.
« Total Time » Affiche les heures de fonctionnement en total de l'appareil.
« LED on Time » Affiche les heures de fonctionnement en total des LED.
« Current Mode » Affiche le mode de fonctionnement régle.
« Temperature Head » Affiche la température actuelle de la tête du projecteur.
« Temperature Base » Affiche la température actuelle de la base.
« Version du logiciel » Affiche la version du logiciel actuelle.

7.6 Vue d'ensemble du menu

7.7 Fonctions en mode DMX 11 canaux

Canal Valeur Fonction

1 000...255 Rotation (Pan) (de 0^ à la valeur maximale de la plage Pan)
2000...255 Inclinaison (Tilt) (de 0^ à la valeur maximale de la plage Tilt)
3000...255 Vitesse de rotation (Pan) et inclinaison (Tilt), de rapide (0) à lente (255)
4000...255Zoom,0à100%
5000...255 Intensité du gradateur de nombre (0) à clair (255)
6 Stroboscope

000...010 LED éteintes
011...080 Luminosite constamment croissant, vitesse croissant (clair gradué, nombre rapide)
081...140 Luminosite constamment croissant, vitesse croissante (clair rapide, nombre gradué)
141...200 Impulsions, vitesse croissante (clair et nombre gradués)
201...250 Effet stroboscopique, constant (0,5 ... 20 Hz)
251...255 LED allumées

7 Patterns de segment 1 à 18 (1 à 6 statiques, 7 à 18 dynamiques)

000...005 Sans fonction
006...015 Pattern de segment statique 1
016...025 Pattern de segment statique 2
026...035 Pattern de segment statique 3
036...045 Pattern de segment statique 4
046...055 Pattern de segment statique 5
056...065 Pattern de segment statique 6
066...075 Sans fonction
076...090 Pattern de segment dynamique 7
091...105 Pattern de segment dynamique 8
106...120 Pattern de segment dynamique 9
121...135 Pattern de segment dynamique 10
136...150 Pattern de segment dynamique 11
151...165 Pattern de segment dynamique 12
166...180 Pattern de segment dynamique 13
181...195 Pattern de segment dynamique 14
196...210 Pattern de segment dynamique 15
211...225 Pattern de segment dynamique 16

Canal Valeur Fonction
	226...240 Pattern de segment dynamique 17
	241...255 Pattern de segment dynamique 18
8 000...127 Transition sans superposition des patterns dynamiques (canal 7), vitesse croissantante
		128...255 Transition avec superposition des patterns dynamiques (canal 7), vitesse croissantante
9 000...010 Sans fonction
		011...014 Macro de couleur 1 (voir ≒ Chapitre 7.10 « Macros de couleur » à la page 35)
		015...018 Macro de couleur 2
		... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 191...194 Macro de couleur 46
		195...215 Changement de macro de couleur, de lent à rapide
		216...235 Superposition de macro de couleur, de lent à rapide
		236...255 Commande par la musique programme automatique
10 Programme automatique de zoom avec vitesse décroissantante, 1 (rapide)...8 (lent)
		000...009 Sans fonction
		010...039 Programme automatique de zoom 1
		040...069 Programme automatique de zoom 2
		070...099 Programme automatique de zoom 3
		100...129 Programme automatique de zoom 4
		130...159 Programme automatique de zoom 5
		160...189 Programme automatique de zoom 6
		190...219 Programme automatique de zoom 7
		220...255 Programme automatique de zoom 8
11 000...010 Sans fonction
		011...020 Programme automatique Pan-Tilt 1
		021...030 Programme automatique Pan-Tilt 2
		031...040 Programme automatique Pan-Tilt 3
		041...050 Programme automatique Pan-Tilt 4
		051...060 Programme automatique Pan-Tilt 5
		061...070 Programme automatique Pan-Tilt 6
		071...080 Programme automatique Pan-Tilt 7

Canal Valeur Fonction

081...090 Programme automatique Pan-Tilt 8
091...230 Commande par la musique Pan et Tilt
231...240 Réinitialisation si la valeur est transmise pendant au moins 3 secondes.
241...255 Sans fonction

7.8 Fonctions en mode DMX 15 canaux

Canal Valeur Fonction
1 000...255 Rotation (Pan) (de 0° à la valeur maximale de la plage Pan)
2 000...255 Inclinaison (Tilt) (de 0° à la valeur maximale de la plage Tilt)
3 000...255 Vitesse de rotation (Pan) et inclinaison (Tilt), de rapide (0) à lente (255)
4 000...255 Zoom, 0 à 100%
5 000...255 Intensité du gradateur de nombre (0) à clair (255)
6 Stroboscope
	000...010 LED éteintes
	011...080 Luminosité constamment croissantante, vitesse croissantante (clair gradué, nombre rapide)
	081...140 Luminosité constamment croissantante, vitesse croissantante (clair rapide, nombre gradué)
	141...200 Impulsions, vitesse croissantante (clair et nombre gradués)
	201...250 Effet stroboscopique, constant (0,5 ... 20 Hz)
	251...255 LED allumées
7 000...255 Intensité du rouge, 0 à 100%
8 000...255 Intensité du vert, 0 à 100%
9 000...255 Intensité du bleu, 0 à 100%
10 000...255 Intensité du blanc, 0 à 100%
11 000...009 Sans fonction
	010...255 Température de couleur blanc, 2800 K ... 6800 K
12 Patterns de segment 1 à 18 (1 à 6 statiques, 7 à 18 dynamiques)
	000...005 Sans fonction
	006...015 Pattern de segment statique 1
	016...025 Pattern de segment statique 2
	026...035 Pattern de segment statique 3
	036...045 Pattern de segment statique 4
	046...055 Pattern de segment statique 5
	056...065 Pattern de segment statique 6
	066...075 Sans fonction
	076...090 Pattern de segment dynamique 7
	091...105 Pattern de segment dynamique 8
	106...120 Pattern de segment dynamique 9
	121...135 Pattern de segment dynamique 10
	136...150 Pattern de segment dynamique 11
	151...165 Pattern de segment dynamique 12
	166...180 Pattern de segment dynamique 13
	181...195 Pattern de segment dynamique 14
	196...210 Pattern de segment dynamique 15
	211...225 Pattern de segment dynamique 16
	226...240 Pattern de segment dynamique 17
	241...255 Pattern de segment dynamique 18
13 000...127 Transition sans superposition des patterns dynamiques (canal 12), vitesse croissanté
128...255 Transition avec superposition des patterns dynamiques (canal 12), vitesse croissanté
14 Programme automatique de zoom avec vitesse décroissanté, 1 (rapide)...8 (lent)
	000...009 Sans fonction
	010...039 Programme automatique de zoom 1
	040...069 Programme automatique de zoom 2
	070...099 Programme automatique de zoom 3
	100...129 Programme automatique de zoom 4
	130...159 Programme automatique de zoom 5
	160...189 Programme automatique de zoom 6
	190...219 Programme automatique de zoom 7
	220...255 Programme automatique de zoom 8
15 000...010 Sans fonction
	011...020 Programme automatique Pan-Tilt 1
	021...030 Programme automatique Pan-Tilt 2
	031...040 Programme automatique Pan-Tilt 3
	041...050 Programme automatique Pan-Tilt 4
	051...060 Programme automatique Pan-Tilt 5
	061...070 Programme automatique Pan-Tilt 6
	071...080 Programme automatique Pan-Tilt 7
	081...090 Programme automatique Pan-Tilt 8
	091...230 Commande par la musique Pan et Tilt

Canal Valeur Fonction

231...240 Réinitialisation si la valeur est transmise pendant au moins 3 secondes.
241...255 Sans fonction

7.9 Fonctions en mode DMX 26 canaux

Canal Valeur Fonction

1 000...255 Rotation (Pan) (de 0° à la valeur maximale de la plage Pan)
2 000...255 Réglage de précision de la rotation (Pan)
3 000...255 Inclinaison (Tilt) (de 0° à la valeur maximale de la plage Tilt)
4 000...255 Réglage de précision de l'inclinaison (Tilt)
5 000...255 Vitesse de rotation (Pan) et inclinaison (Tilt), de rapide (0) à lente (255)
6 000...255 Zoom, 0 à 100%
7 000...255 Intensité du gradateur de nombre (0) à clair (255)
8 Stroboscope
	000...010 LED éteintes
	011...080 Luminosite constamment croissantante, vitesse croissantante (clair gradué, nombre rapide)
	081...140 Luminosite constamment croissantante, vitesse croissantante (clair rapide, nombre gradué)
	141...200 Impulsions, vitesse croissantante (clair et nombre gradués)
	201...250 Effet stroboscopique, constant (0,5 ... 20 Hz)
	251...255 LED allumées
9 000...255 Intensité du rouge segment 1, 0 à 100%
10 000...255 Intensité du vert segment 1, 0 à 100%
11 000...255 Intensité du bleu segment 1, 0 à 100%
12 000...255 Intensité du blanc segment 1, 0 à 100%
13 000...255 Intensité du rouge segment 2, 0 à 100%
14 000...255 Intensité du vert segment 2, 0 à 100%
15 000...255 Intensité du bleu segment 2, 0 à 100%
16 000...255 Intensité du blanc segment 2, 0 à 100%
17 000...255 Intensité du rouge segment 3, 0 à 100%
18 000...255 Intensité du vert segment 3, 0 à 100%
19 000...255 Intensité du bleu segment 3, 0 à 100%
20 000...255 Intensité du blanc segment 3, 0 à 100%
21 000...009 Sans fonction
	010...255 Température de couleur blanc, 2800 K ... 6800 K
22 000...010 Sans fonction
	011...014 Macro de couleur 1 (voir ≒ Chapitre 7.10 « Macros de couleur » à la page 35)
	015...018 Macro de couleur 2

Canal Valeur Fonction

...	...
...	...
...	...
191...194 Macro de couleur 46
195...215 Changement de macro de couleur, de lent à rapide
216...235 Superposition de macro de couleur, de lent à rapide
236...255 Commande par la musique programme automatique

23 Patterns de segment 1 à 18 (1 à 6 statiques, 7 à 18 dynamiques)

000...005 Sans fonction

006...015 Pattern de segment statique 1

016...025 Pattern de segment statique 2

026...035 Pattern de segment statique 3

036...045 Pattern de segment statique 4

046...055 Pattern de segment statique 5

056...065 Pattern de segment statique 6

066...075 Sans fonction

076...090 Pattern de segment dynamique 7

091...105 Pattern de segment dynamique 8

106...120 Pattern de segment dynamique 9

121...135 Pattern de segment dynamique 10
136...150 Pattern de segment dynamique 11
151...165 Pattern de segment dynamique 12
166...180 Pattern de segment dynamique 13
181...195 Pattern de segment dynamique 14
196...210 Pattern de segment dynamique 15
211...225 Pattern de segment dynamique 16
226...240 Pattern de segment dynamique 17
241...255 Pattern de segment dynamique 18

24 000...127 Transition sans superposition des patterns dynamiques (canal 23), vitesse croissante
128...255 Transition avec superposition des patterns dynamiques (canal 23), vitesse croissante
25 Programme automatique de zoom avec vitesse décroissante, 1 (rapide)...8 (lent) 000...009 Sans fonction

Canal Valeur Fonction
	010...039 Programme automatique de zoom 1
	040...069 Programme automatique de zoom 2
	070...099 Programme automatique de zoom 3
	100...129 Programme automatique de zoom 4
	130...159 Programme automatique de zoom 5
	160...189 Programme automatique de zoom 6
	190...219 Programme automatique de zoom 7
	220...255 Programme automatique de zoom 8
26 000...010 Sans fonction
	011...020 Programme automatique Pan-Tilt 1
	021...030 Programme automatique Pan-Tilt 2
	031...040 Programme automatique Pan-Tilt 3
	041...050 Programme automatique Pan-Tilt 4
	051...060 Programme automatique Pan-Tilt 5
	061...070 Programme automatique Pan-Tilt 6
	071...080 Programme automatique Pan-Tilt 7
	081...090 Programme automatique Pan-Tilt 8
	091...230 Commande par la musique Pan et Tilt
	231...240 Réinitialisation si la valeur est transmise pendant au moins 3 secondes.
	241...255 Sans fonction

7.10 Macros de couleur

Macro couleur Mélange de couleurs		Macro couleur Mélange de couleurs
	R/G/B/W		R/G/B/W
1 255/0/0/0 24 50/0/255/0
2 255/15/0/0 25 95/0/255/0
3 255/35/0/0 26 130/0/255/0
4 255/70/0/0 27 190/0/255/0
5 255/125/0/0 28 225/0/255/0
6 255/170/0/0 29 255/0/255/0
7 255/210/0/0 30 255/0/220/0
8 255/255/0/0 31 255/0/170/0
9 200/255/0/0 32 255/0/95/0
10 160/255/0/0 33 255/0/70/0
11 110/255/0/0 34 0/0/40/0
12 70/255/0/0 35 255/0/20/0
13 0/255/0/0 36 255/0/7/0
14 0/255/10/0 37 0/0/0/255
15 0/255/25/0 38 255/0/0/255
16 0/255/45/0 39 125/0/0/255
17 0/255/70/0 40 0/255/0/255
18 0/255/120/0 41 0/120/0/255
19 0/255/255/0 42 0/0/255/255
20 0/180/255/0 43 0/0/100/255
21 0/70/255/0 44 0/0/50/255
22 0/0/255/0 45 198/145/15/0
23 20/0/255/0 46 198/145/17/255

8 Données techniques

Informations complémentaires

Source lumineuse 19 × LED RGBW 4-en-1, 15 W
Caracteristiques optiques	Angle de dispersion 6°	...50°, à ajuster avec zoom moto-risé
	Puisance lumineuse 7000 Lux @ 5 m (6°)
Angle max. de rotation (pan) 540°
Angle max. d'inclinaison (tilt) 240°
Protocoles de contrôle DMX512
Contrôle DMX
		Touches et écran
Nombre de canaux DMX 11, 15 ou 26
Connexions d'entrée	Alimentation élec-trique	Prise d'entrée verrouillable (Power Twist)
	Contrôle par DMX Prise	XLR, 3 pôles
		Prise XLR, 5 pôles
Connexions de sortie	Alimentation élec-trique	Prise d'entrée verrouillable (Power-Twist) pour l'alimentation électrique d'autres apparueils
	Contrôle par DMX Prise	XLR, 3 pôles
		Prise XLR, 5 pôles
Puisance consommée 260 W
Tension d'alimentation		100 - 240 V ~50/60 Hz
Fusible 5 mm × 20 mm, 4 A, 250 V, rapide
Indice de protection IP20
Options de montage Suspendu,ABOUT
Dimensions (L × H × P) 310 mm × 390 mm × 208 mm
Poids		10 kg
Conditions d'environnement	Plage de température	0 °C...40 °C
	Humidité relative	20 %...80 % (sans condensation)

Type	Wash
Zoom motorisé	Oui

9 Cables et connecteurs

Preambule

Ce chapitre vous aide àCHOISIR les bons cables et connecteurs et a raccorder votre precieux equipement de sorte qu'une experience lumineuse parfaite soit garantie.

Veuillez suivre ces conseils, car il est préféable d'être prudent, particulièrement dans le domaine dessons et lumières. Meme si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas.

Connexions DMX

Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.

1 Terre (blindage)
2 Signal inverse, (DMX-, point froid)
3 Signal (DMX+, point chaud)

Connexions DMX

Une prise XLR à cinq pôles sert de prise DMX, une fiche XLR à cinq pôles d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'une prise adaptée.

Pin Brochage

1 masse (blindage)
2 signal inversé (DMX-, « cold »)
3 signal (DMX_+, hot)
4 libre / deuxieme connexion (DMX-)
5 libre / deuxieme connexion (DMX+)

10 Dépannage

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des cables de microphone courants, mais des cables DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Nous mentionnons ci-après quelques problèmes susceptibles de se produit en fonctionnement. Vous trouvez sous ce point quelques propositions de dépannage simple:

Symptôme Remède
L'appareil ne fonctionne pas, pas de lumière, pas de ventilateur	Vérifiez le branchement électrique et le disjon-cateur principal.
Aucune réaction sur le contrôleur DMX	1. L'indicateur DMX doit être allumé. Si ce n'est pas le cas, vérifiez le bon raccordement des conne-xions et du cable DMX.
	2. Si l'indicateur DMX est allumé et qu'il n'y a pas de réaction, vérifiez les adressages et la polarité du DMX.
	3. Faites un essai avec un autre contrôleur DMX.
	4. Vérifiez si le cable DMX se trouve à proximé ou à côte de cables à haute tension, ce qui pourrait induire des perturbations ou créé des dommages à un circuit d'interfacavage DMX.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

11 Nettoyage

Lentilles optiques

Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enflammés ou particulièrement sales peuvent cause des dépôts de poussières importants sur le système optique de l'appareil.

Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
Séchez toujours les pieces avec soin.

Grilles d'airation

Les grilles d'aération de l'appareil doivent être débarrassées des impuretés comme la poussière, etc. Éteignez l'appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l'appareil avec un chiffon légersement humide qui ne peluche pas.

12 Protection de l'environnement

Recyclage des emballages

Recyclage de votre ancien apparéil

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas eliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
