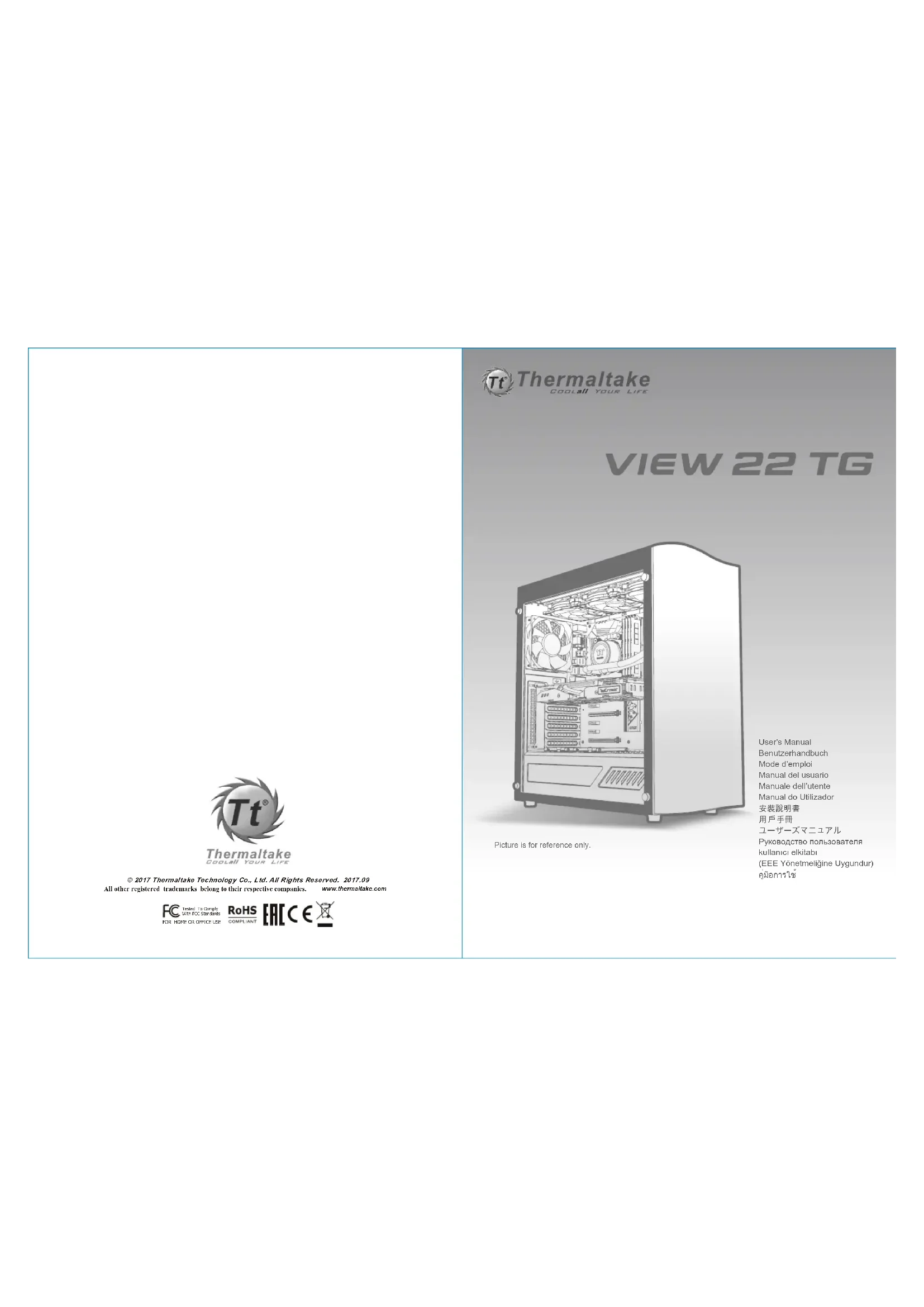

View 22 TG - Unite Centrale THERMALTAKE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Boîtier ATX avec panneau en verre trempé, dimensions : 450 x 210 x 480 mm
Compatibilité des composants	Prend en charge les cartes mères ATX, Micro-ATX et Mini-ITX
Refroidissement	Supporte jusqu'à 6 ventilateurs, emplacement pour radiateurs jusqu'à 240 mm à l'avant et 120 mm à l'arrière
Connectivité	Ports USB 3.0, USB 2.0, et connecteurs audio en façade
Utilisation	Idéal pour les configurations de jeu et les stations de travail
Maintenance	Filtres à poussière amovibles pour un nettoyage facile
Sécurité	Panneaux en verre trempé pour une protection accrue des composants internes
Informations Générales	Poids : 7,5 kg; garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - View 22 TG THERMALTAKE

Comment ouvrir le panneau en verre trempé du THERMALTAKE View 22 TG ?

Pour ouvrir le panneau en verre trempé, retirez les vis situées à l'arrière du boîtier. Ensuite, soulevez délicatement le panneau pour le retirer.

Quelle est la taille maximale de la carte mère compatible avec le THERMALTAKE View 22 TG ?

Le THERMALTAKE View 22 TG est compatible avec les cartes mères au format ATX, Micro-ATX et Mini-ITX.

Comment installer un ventilateur dans le THERMALTAKE View 22 TG ?

Pour installer un ventilateur, retirez le panneau avant ou supérieur selon l'emplacement choisi, alignez le ventilateur avec les trous de montage, puis fixez-le avec les vis fournies.

Le THERMALTAKE View 22 TG prend-il en charge le refroidissement liquide ?

Oui, le THERMALTAKE View 22 TG prend en charge le refroidissement liquide avec des radiateurs jusqu'à 280 mm à l'avant et jusqu'à 240 mm en haut.

Comment gérer les câbles dans le THERMALTAKE View 22 TG pour un bon flux d'air ?

Utilisez les passants pour câbles et les zones de gestion des câbles situées à l'arrière du boîtier pour dissimuler les câbles et optimiser le flux d'air.

Quelle est la capacité d'espace pour les disques durs dans le THERMALTAKE View 22 TG ?

Le THERMALTAKE View 22 TG peut accueillir jusqu'à 3 disques durs de 3,5 pouces et 2 disques SSD de 2,5 pouces.

Comment nettoyer le filtre à poussière du THERMALTAKE View 22 TG ?

Retirez le filtre à poussière situé à l'avant et en bas du boîtier, puis nettoyez-le à l'eau tiède ou à l'aide d'un aspirateur. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Le THERMALTAKE View 22 TG est-il compatible avec les cartes graphiques longues ?

Oui, le boîtier peut accueillir des cartes graphiques jusqu'à 400 mm de longueur.

Comment résoudre un problème d'alimentation de l'ordinateur dans le THERMALTAKE View 22 TG ?

Vérifiez que tous les câbles d'alimentation sont correctement connectés à la carte mère et aux composants. Assurez-vous également que l'alimentation est fonctionnelle.

Comment améliorer le refroidissement du THERMALTAKE View 22 TG ?

Ajoutez des ventilateurs supplémentaires aux emplacements disponibles et assurez-vous que le boîtier est bien ventilé en évitant de bloquer les entrées d'air.

MODE D'EMPLOI View 22 TG THERMALTAKE

L imite de hauteur du ventilateur de CPU :

Vérifiez que la hauteur du ventilateur de CPU ne dépasse pas 160 mm.

Liminde longueur de la carte (complémentaire) VGA

Vérifiez que la longueur de votre carte (complémentaire) VGA ne dépasse pas 400 mm

Precaución

Eleniez les vis à l'arrière du chassis et ouvre le panneau latorial

Esnafol

Mettze l'alimentation dans le bon endroit et sécurise-la avec des vis.

Espanol

1. Posez à plat le chassis.
   2.Installée la carte mère dans l'endetroit approprié et sécurisé-la avec des vis.

Espanol

1. Enlevez le boitier du disque dur.
2. Placez le disquere di de 2,5^ ou de 3,5^ dans le botier et fixeze la avec des vis.
3. Retarres glisser le bottier du disque dur dans la cale de disques duris.

Espanol/

Guide d'installation des fils

Connexion des voyants du boitier / Sur la face avant du boitier, vous trouvezez plusieurs voyageurs et les fils des botons. S'il vous plaient consultez le guide d'utilisation ou fabricant de voir ce carre méro, plus connectez os bis aux connéuses sur la carte mère.

1. Verifie que voile carle mere prend en charge la connexion USB 3.0.
2. Connoctez le cable USB 3.0 au port USB 3.0 disponible sur votre ordinateur.
   Connexion Audio / S'il vous plaill refrentes-vous a l'illustration suivante du connecteur audio et au guide de l'utilisation de la vente merc. S'il vous plaill selectionn une carte mere suppportant AC97 ou HD Audi (Azalis), (faite s attention que voire audio supporte IAC97 ou HD Audi (Azalis) since sairaient深加工ment pour voire materiel).

Espanol

Guia de Instalacion de Cables
