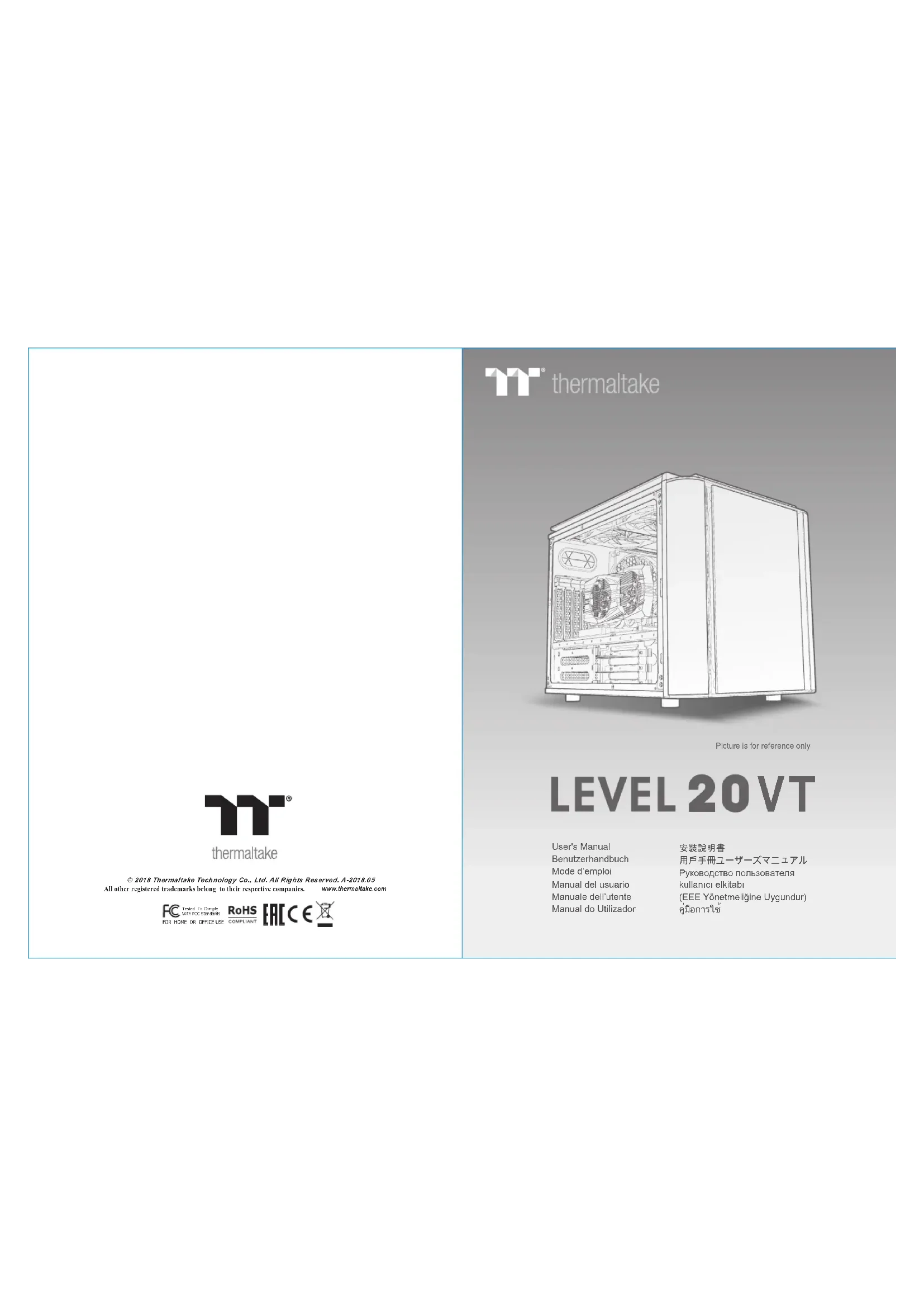

Level 20 VT - Unite Centrale THERMALTAKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier PC moyenne tour
Marque	Thermaltake
Modèle	Level 20 VT
Hauteur maximale du dissipateur CPU	185 mm
Longueur maximale de la carte graphique	350 mm
Connecteurs avant	USB 3.0, prise audio (AC'97 / HD Audio)
Baies de stockage internes	Emplacements pour disques 2.5" et 3.5"
Formats de carte mère supportés	ATX, Micro-ATX, Mini-ITX
Emplacements d'extension PCI	7 slots
Alimentation	Non incluse (format ATX recommandé)
Matériaux	Acier SPCC, panneau en verre trempé
Système de refroidissement	Compatible ventilateurs 120/140 mm et watercooling
Filtres à poussière	Oui, amovibles
Dimensions (L x H x P)	520 x 250 x 530 mm
Poids net	10,5 kg

FOIRE AUX QUESTIONS - Level 20 VT THERMALTAKE

Quelle est la hauteur maximale du dissipateur CPU compatible ?

La hauteur maximale autorisée pour le dissipateur CPU est de 185 mm.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte VGA supportée est de 350 mm.

Comment installer un disque dur 2,5 ou 3,5 pouces ?

Retirez le boîtier du disque dur, placez le disque dans le boîtier et fixez-le avec des vis, puis faites glisser le boîtier dans la cage de disques durs.

Comment brancher les voyants et boutons du panneau avant ?

Consultez le guide de votre carte mère pour identifier les connecteurs, puis branchez les fils des voyants et boutons sur les broches correspondantes de la carte mère.

Comment connecter le câble USB 3.0 ?

Vérifiez que votre carte mère supporte l'USB 3.0, puis branchez le câble USB 3.0 du boîtier sur le port USB 3.0 de la carte mère.

Quels types de cartes mères sont supportés ?

Le boîtier est compatible avec les formats ATX, Micro-ATX et Mini-ITX.

Comment connecter l'audio avant ?

Référez-vous à l'illustration du connecteur audio dans la notice et au guide de votre carte mère. Assurez-vous que votre carte mère supporte l'AC'97 ou HD Audio.

Puis-je installer un watercooling ?

Oui, le boîtier est compatible avec les systèmes de watercooling (radiateurs de 120/140/240/280/360 mm selon l'emplacement).

Quel est le nombre d'emplacements PCI disponibles ?

Le boîtier dispose de 7 slots d'extension PCI.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux sec pour dépoussiérer l'extérieur. Les filtres à poussière se retirent et se lavent à l'eau tiède.

MODE D'EMPLOI Level 20 VT THERMALTAKE

- Hauteur limite du dissipateur thermique du processeur :

La hauteur limite du dissipateur thermique du processeur est de 185 mm (7,3 pouces).

- Longueur limite de la carte VGA (carte graphique)

La longueur limite de la carte VGA (carte graphique) est de 350 mm (13.8 pouces).

Precaución

Installez la carte mère dans l'endroit approprié et sécurisez-la avec des vis.

Español /

1. Enlevez le boîtier du disque dur.
2. Placez le disque dur de 2,5" ou de 3,5" dans le
   boîtier et fixez-le avec des vis
3. Refaites glisser le boîtier du disque dur dans la cage de disques dura.

Español /

Mettez le claque dur 2.5° dans le bon emplacement et sécurisez le avec des vis.

Español /

1. Dessemez les vis à l'aide d'un tournevis.

2. Installez la carte PCI dans l'endroit approprié et fixez-la avec des vis.

Español /

Guide d'installation des fils

Connexion des voyants du boîtier / Sur la face avant du boîtier, vous trouverez plusieurs voyants et les fils des boutons. S'il vous plaît consultez le guide d'utilisateur du fabricant de votre carte mère, puis connectez ces fils aux connecteurs sur la carte mère.

Connexion USB 3.0

1. Vérifiez que voire carte mère prend en charge la connexion USB 3.0

2. Connectez le câble USB 3.0 au port USB 3.0 disponible sur voire prôinateur.

Connexion Audio / S'il vous plaît réferez vous à l'illustration suivante du connecteur audio et au guide de l'utilisateur de votre carte mère. S'il vous plaît sélectionnez une carte mère supportant l'AC'97 ou HD Audi (Azalia), (faites attention que votre audio supporte l'AC'97 ou HD Audio (Azalia)) sinon cela poursuit ondommager votre matériel.

Español
