FS600LED Follow Spot LED - Projecteur Adj - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Projecteur à LED, puissance de 600W, température de couleur 6000K, flux lumineux de 8000 lumens.
Type de lentille	Lentille de 150 mm, angle de faisceau ajustable de 12° à 22°.
Utilisation	Idéal pour les spectacles, concerts, théâtres et événements en plein air.
Modes de contrôle	DMX512, mode autonome, mode maître/esclave.
Maintenance et réparation	Nettoyage régulier des lentilles recommandé, vérification des connexions électriques.
Sécurité	Ne pas exposer à l'eau, utiliser avec un support approprié pour éviter les chutes.
Poids	Environ 12 kg.
Dimensions	Dimensions compactes pour un transport facile.
Garantie	Garantie de 2 ans sur les défauts de fabrication.

FOIRE AUX QUESTIONS - FS600LED Follow Spot LED Adj

Comment allumer le projecteur Adj FS600LED Follow Spot LED ?

Pour allumer le projecteur, branchez-le sur une prise électrique et utilisez l'interrupteur situé à l'arrière de l'appareil.

Comment régler la mise au point du projecteur ?

Utilisez la molette de mise au point située sur le côté du projecteur pour ajuster la netteté de l'image projetée.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché et que l'interrupteur est en position 'ON'. Si le problème persiste, vérifiez le fusible.

Comment changer la couleur du faisceau lumineux ?

Le projecteur est équipé de filtres de couleur. Pour changer la couleur, insérez le filtre de votre choix dans le support prévu à cet effet.

Est-ce que le projecteur peut être monté sur un trépied ?

Oui, le Adj FS600LED Follow Spot LED peut être monté sur un trépied à l'aide d'un adaptateur standard.

Comment régler l'intensité lumineuse du projecteur ?

Utilisez le variateur intégré pour ajuster l'intensité lumineuse selon vos besoins.

Y a-t-il une garantie pour le produit ?

Oui, le projecteur est couvert par une garantie de 2 ans contre les défauts de fabrication.

Quels sont les dimensions du projecteur Adj FS600LED Follow Spot LED ?

Les dimensions du projecteur sont de 30 cm x 25 cm x 20 cm.

Comment nettoyer le projecteur en toute sécurité ?

Débranchez le projecteur avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer l'extérieur et évitez d'utiliser des produits chimiques agressifs.

Le projecteur produit un bruit anormal, que dois-je faire ?

Vérifiez si des objets bloquent les ventilateurs de refroidissement. Si le bruit persiste, contactez le service client pour une assistance supplémentaire.

MODE D'EMPLOI FS600LED Follow Spot LED Adj

Manuel d'utilisation

RoHS: Une contribution sans precedent à la preservation de l'environnement 10

DEEE:Dechets d'equipements electriques et electroniques 11

INTRODUCTION

DEBALLAGE: Nous vous remercions d'avoir choisi la FS600LED d'American DJ®. Chaque FS600LED a ete scrupuleusement testee et expediée en parfait etat de fonctionnement. Veuillez bien vérifier que l'emballage n'a pas ete endommagé lors du transport. Si le carton semble endommagé, veuillez inspecter soigneusement voire appareil pour vérifier qu'il ne compeote aucun dommage et que tous les accessoires nécessaires au bon fonctionnement de I'unite sont arrivés intacts. Si I'unite venait a etre endommagée ou des accessoires à manquer, veuillez-vous metre en rapport avec notre service clientèle afin d'obtenir des renseignements supplémentaires. Veuillez ne pas renvoyer cette unité à votre revendeur agrée avant d'avoir contacte notre service clientèle.

Introduction: la FS600LED d'American DJ® fait partie de l'effort continu d'American DJ de creator des lumières intelligentes de qualité supérieure à prix abordable. La FS600LED est une poursuite à LED puissant et en même temps très compacte. Sa roue à 8 couleurs, la gradation ou encore l'effect stroboscopique peuvent être pilotés soit via la console de contrôle intégrée, soit via 3 canaux DMX. C'est un effet idéal pour les théâtres, studios, magasins, scènes et clubs.

Service clientèle : Si vous veniez à rencontres quelques problèmes que ce soit mettez-vous en rapport avec votre revendeur American DJ.

Vouss pouvez également nous contacter directement à travers notre site Web www.americandj.eu ou par e-mail à [e-mail]

AVERTISSEMENT! Pour éviter tout risque d'incendie ou décharge électrique, n'exposez cette unité, ni à l'humidité, ni à la pluie.

Attention: il n'existe aucun composant pouvant etre réparé par l'utilisateur à l'intérieur de cette unité. N'essayez pas de le réparer vous-même, le faire entrainerait l'annulation de la garantie du constructeur. Au cas improbable ou votre unité devrait etre aménée en réparation, veuilles prendre contact avec l'assistance clientèle d'American DJ®.

Pensez S.V.P. à recycler votre emballage chaque fois que possible.

INFORMATIONS GENERALES

Afin d'optimiser le rendu de cet apparéil, veuillez tire et assimiler les instructions de fonctionnement afin de vous familiariser avec les manipulations de base de cette unité. Ces instructions contiennent d'importantes informations de sécurité concernant l'utilisation et la maintenance de cette unité. Veuillez garder ce manuel avec l'unité pour références futures.

CHARACTERISTIQUES

• LED blanche puissant de 60W
• Effet stroboscopique
• 3 canaux DMX préconfigurés en usine
• Roue de couleurs comptant 8 couleurs
• 4 couteaux pour framing manuel
  Focus manuel
  Iris
• Zoom manuel
  Gradation électronique 0-100%
• Entrées/sorties DMX 3 et 5 pôles intégrés
• Protocole DMX-512 standard

INSTALLATION

La FS600LED fonctionne parfaitement dans les trois positions suivantes : suspendue à l'envers à un plafond, suspendue de côte sur une structure ou posée sur un pied poursuite. L'unité devrait être montée à l'aide d'un crochet de fixation (non fourni) sur la lyre de suspension fournie avec l'unité. Assurez-vous de toujours fixer correctement l'unité afin d'éviter toute vibration ou décrochage de celle-ci lors de son fonctionnement. Assurez-vous toujours que la structure sur laquelle vous attachez l'unité est sécurisée et en mesure de supporter 10 fois le poids de cette dernière. Nous vous recommendons également de plusieurs utiliser une élingue de sécurité pouvant prendre en charge 12 fois le poids de l'unité à installer.

L'équipment doit être installé par un professionnel l'ou il ne se trouve pas à portée du public.

CONSIGNES DE SECURITE

• Afin de prévenir tout risque de décharge électrique ou d'incendie, veuilles ne pas exposer l'unité à l'humidité ou la pluie.

• Ne renversez ni eau ni autre liquide sur ou dans votre unité.

• N'essayez enaucun cas d'utiliser l'appareil si vous vous apercevez que le cordon d'alimentation est dénudé ou cassé. N'essayez pas d'oter ou de casser la broche de terre du cordon d'alimentation. La broche est concise pour réduire le risque de décharge électrique et d'incendie en cas de court-circuit interne.

• Déconnecter de l'alimentation principale avant de procéder à tout type de connexion.

• Ne retirez le couvercle sousaucun prétexte.Cet appeareil ne contient aucun composant susceptible d'être réparé par l'utilisateur.

• Ne faites jamais fonctionner l'unité si le couvercle est retire.

• Ne raccordez jamais cette unité à un pack de gradation.

Assurez-vous de tousjours monter cette unité dans un endroit ou peut s'effectuer une ventilation appropriée. Laissez un espace d'environ 15 cm (6 pouces) entre cette unité et le mur.

• Ne faites pas fonctionner cette unité si elle semble endommagée.

• Cette unité est concise pour un usage interieur exclusivement. L'utiliser en extérieur annule toute garantie.

L'appareil doit etre debranchede la prise lorsque you ne lutilise pas pendant un certain temps.

Montez toujours l'unité de maniere stable et sécurisée.

• Les cordons d'alimentation doivent être disposés de manière à ce que personne ne marche dessus ou qu'ils ne soient pincés ni par les objets posés sur eux ni par leurs posés à leurs cots. Faites attention également à leur sortie de l'unité.

• Nettoyage : procédez au nettoyage de l'unité en respectant les recommendations du fabricant. Voir page 12 pour de plus amples informations sur l'entretien de l'unité.

• Température : l'unité doit être située loin de sources de chaleur telles que radiateurs, chaudières, poëles ou autres appareils (y compris les amplis) qui produit de la chaleur.

Il est impératif de procéder à son entretien quand :

A. Le cordon d'alimentation ou la fiche est endommagé.
B. Des objets sont tombés ou des liquides ont été renversés dans l'unité.
C. La poursuite a ete exposoea la pluie ou l'eau.
D. L'unité ne semble pas fonctionner correctement ou ne fonctionne plus de manière optimale.

CONFIGURATION

Source d'alimentation : la FS600LED d'American DJ® est équipée d'un ballast électronique qui déetect automatiquement le voltage une fois l'unité branchée à l'alimentation électrique. Grâce au ballast électronique, vous n'avez pas à vous soucie du voltage local, cette unité peut être branchée où que ce soit.

DMX-512: DMX est l'abréviation de Digital Multiplex. Le DMX est un protocole universel utilisé comme moyen de communication entre apparéils et console/logiciel DMX intelligents. Une console DMX envoie des instructions DMX au format data (données) de la console à l'appareil. Les données DMX sont envoyés en série de data quivoyagent d'un apparéil à l'autre via terminals XLR, (entree) DATA « IN » et (sortie) DATA « OUT», situés sur tous les apparéils DMX (la majorité des consoles/interfaces DMX ne possèdent qu'un terminal de sortie DATA).

Chainage DMX: Le langage DMX permet aux apparciels de toutes marques et modèles des différents constructeurs d'être raccordés entre eux et d'être pilotés depuis une seule console DMX, pour peu que tous les

appareils et les commandes soient compatibles DMX Lors de l'utilisation de plusieurs unités DMX, pour s'assurer d'une bonne transmission DATA DMX, essayez au possible d'utiliser le chainage par cable le plus court. L'ordre dans lequel les unités sont chainées dans un circuit DMX n'influence enaucun cas le pilotage DMX. Par exemple, une unité à laquelle on aurait affecté l'adresse 1 peut être placee a n'importe quel endroit de la chaîne, au début, à la fin ou n'importe ou au milieu. Quand on affecte l'adresse DMX 1 à une unité, la console DMX sait qu'elle doit envoyer les DATA requises à l'adresse 1 de cette unité,quel que soit son emplacement dans le circuit.

Figure 1

Exigences de cable DATA (cable DMX) (pour fonctionnement DMX): la FS600LED possede

3 canaux DMX. L'adresse DMX de départ est l'adresse 001. Cette adresse est préconfiguré d'usine et ne peut être changée. Vote un饱和 et vote console ou logiciel déclairage DMX requisérant un cable DATA (Données) 110 Ohm homologué DMX-512 pour entrée et sortie de DATA (figure 1). Nous recommendons l'utilisation de cables DMX Accu-Cable. Si vous faites vos cables vous-meme, voirlez à bien utiliser un cable blindé standard 110-120 Ohm. (Ce cable peut être acheté chez tous les revendeurs déclairage professionnel.) Vos cables doivent comporter des connecteurs maje et fémelle à chaque extrémité. Rappelez-vous que les cable DMX se montent en Daisy Chain et ne se divisent pas.

Remarque: assurez-vous de suivre les instructions décrites en figures 2 et 3 lors de la fabricationartisanale de vos cables. N'utilise pas la prise de terre de votre connecteur XLR. Ne reliez pas le blindage du connecteur de votre cable à la prise de terre et ne permette pas au blindage du conducteur d'entrée en contact avec le boitier externe du XLR. Reliez le blindage à la terre pourrait entraîner un court-circuit et un fonctionnement erratique.

Figure 2

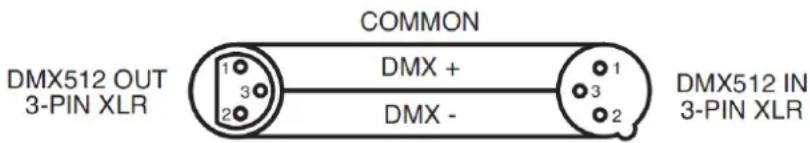

Configuration des broches XLR

Broche 1 = Terre

Broche 2 = Data Compliment (signal -)

Broche 3 = Data True (signal +)

Figure 3

Remarque spéciale : terminaison de ligne. Lorsque vous utilisez un long cable, il se peut que vous soyez amené à placer un bouchon sur la dernière unité pour éviter un fonctionnement erratique. Le bouchon est une résistance d' 1 / 4 W 110-120 Ohm qui est connectée entre la broche 2 et la broche 3 du connecteur XLR male (DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre montage en Daisy Chain pour terminer la ligne.

Figure 4

Un bouchon de terminaison réduit les erreurs de signal et évite les problèmes de transmission de signal et les interférencies. Il est toutjours recommendé de connecter un bouchon DMX (résistance 120 Ohm 1 / 4 W) entre la broche 2 (DMX-) et la broche 3 (DMX +) de la première unite.

L'utilisation d'une terminaison de cable (Référence de composant AC-DMXTERM-3/SET) diminue la possibilité de fonctionnement erratique.

Conversion XLR 3 broches en XLR 5 broches
Conducteur	Femelle XLR 3 broches (sortie)	Mâle XLR 5 broches (entière)
Terre/blindage	Broche 1	Broche 1
Data Compliment (signal -)	Broche 2	Broche 2
Data True (signal +)	Broche 3	Broche 3
Non utilisée		Broche 4 - Non utilisée
Non utilisée		Broche 5 - Non utilisée

FONCTIONNEMENT

Mode DMX: cette fonction vous permet d'utiliser une console DMX-512 tel que le DMX Operator d'Elation ou un logiciel DMX tel que le MyDMX 2.0 d'ADJ pour commander les fonctions stroboscope, le gradateur et la roue de couleurs. Une console DMX vous permit de creator des programmes uniquees repondant parfaitement à vos besoin.

1. La FS600LED est une unité à 3 canaux DMX. L'adresse DMX préconfigured en usine est 001 et ne peut être changée. Voir ci-dessous pour une description détaillée des valeurs et des caractéristiques DMX.
2. Afin de commander votre unité en mode DMX, veuillez la brancher via un cable DMX 3 ou 5 broches à votre console/logiciel DMX est suivez les instructions du manuel de celles-ci pour configurer l'adresse DMX (ce qui s'appelle aussi un PATCH DMX).
3. Utilisez les faders de la console DMX afin de commander les différentes caractéristiques de votre unité DMX. De cette manière, vous pourrez creator vos propres programmes.
4. Pour de grandes longueurs de cable (plus de 30 metres), utilisez une terminaison DMX sur la dernière unité.
5. Pour obtenir de l'aide quant au fonctionnement en mode DMX, reportez-vous au manuel fourni avec votre console/logiciel DMX.

TRAITS DMX 3 CANAUX

Canal	Valeur	Fonction
1	0 - 255	GRADATION MASTERde 0 à 100 %
2	0 - 31	COULEUR
	32 - 63	BLANC FROID
	64 - 95	ROUGE
	96 - 127	JAUNE
	128 - 159	BLEU
	160 - 191	VERT
	192 - 223	ORANGE
	224 - 255	UV
		BLANC CHAUD
3	0 - 15	STROBOSCOPE
	16 - 131	PAS DE FONCTION
	132 - 139	STROBOSCOPE LENT - RAPIDE
	140 - 181	PAS DE FONCTION
	182 - 189	OUVERTURE LENTE - FERMETURE RAPIDE
	190 - 231	PAS DE FONCTION
	232 - 239	FERMETURE LENTE -OUVERTURE RAPIDE
	240 - 247	PAS DE FONCTION
	248 - 255	STROBOSCOPE ALÉATOIRE
		PAS DE FONCTION

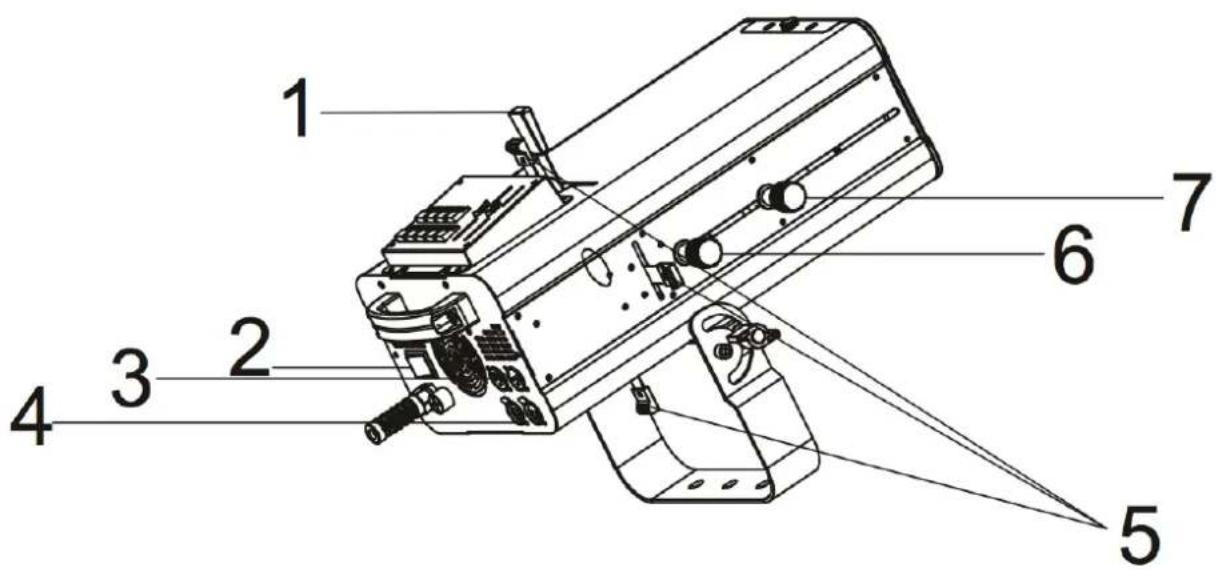

1-Iris
2-Bouton ON/OFF
3 - Entrées DMX 3 et 5 broches
4-Sorties DMX 3 et 5 broches
5-4 Couteaux
6-Focus
7-Zoom

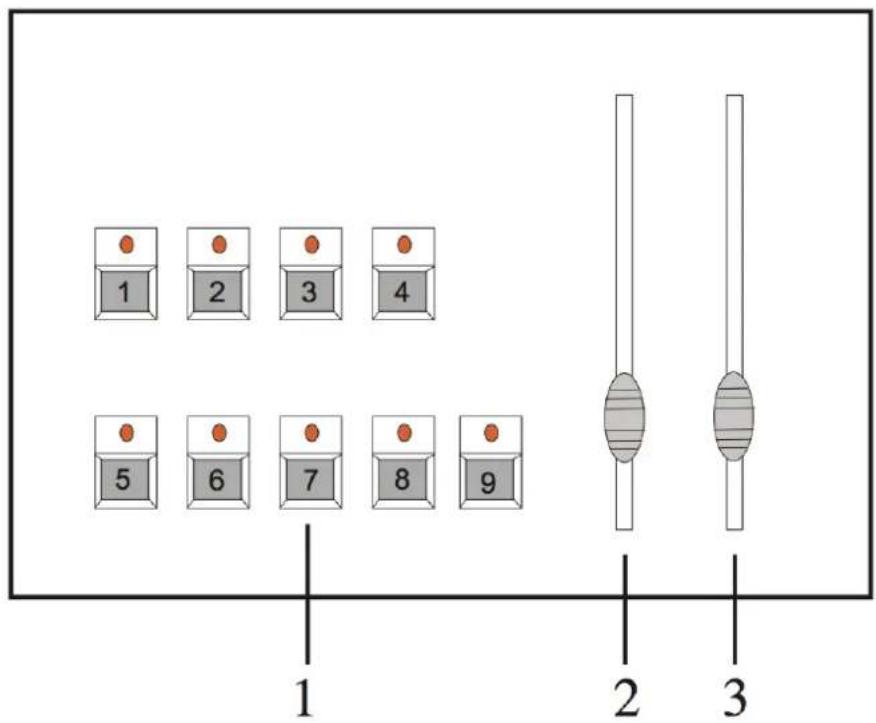

PANNEAU DE CONTROLE

1-Boutons couleurs : Choisissez parmi 7 couleurs + blanc
2 - Gradation: Reglez l'intensité de la LED
3 - Stoboscope : Ce fader permet d'activer et de regler la fonction stroboscopique

Débranche le cordon d'alimentation de l'unité. Une fois le cordon débranché, localisez le porte-fusible à côté de la fiche CEI du cordon d'alimentation. Otez le capuchon à l'aide d'un tournevis à tête plate et extrayez delicatement le fusible obsolète et remplacez-le par un nouveau. Replacez le capuchon.

ENTRETIEN

Dans le but d'optimiser le rendu lumineux, il convient de proceder a un nettoyage periodique des résidus de brouillard, fumee et poussiere pouvant se déposer sur les lentilles optiques internes et externes.

1. Utilisez un tissu doux pour nettoyer le boitier extérieur et les lentilles.

La fréquence d'entretien varie en fonction de l'environnement dans lequel fonctionne l'unité (par exemple : fumée, résidu de brouillard, poussière, condensation).

DEPANNAGE

Vos retrouverez ci-après certains problèmes courants et leurs solutions.

L'unité ne répond pas au DMX :

1. Vérifiez que les cables DMX sont connectés correctement et qu'ils sont également correctement câblés (la broche 3 est « chaude »; sur d'autres appareils DMX la broche 2 peut être « chaude »). Par ailleurs, vérifie également que tous les cables sont connectés auxbons connecteurs, il est impératif de respecter la polarité pour l'entrée et la sortie.

2. Vérifiez que le patch DMX de la console renvoie bien sur les adresses DMX 001 à 003

Si des problèmes persistent, n'hésitez pas à contacter notre service technique [e-mail]

SPECIFICATIONS

Modèle :

Tension :

LED：

Angle d'ouverture de faisceau:

Faible consommation électrique :

Fusible :

Poids :

Dimensions :

Couleurs

Canaux DMX :

Position de fonctionnement :

FS600LED

100 à 240 V, 50/60 Hz

1 LED blache de 60W

18 à 26 degrés

80W

3A

18 lbs / 7,8 kg

LxIX:H:19.25"×11.5"×14.75"

484 × 290 × 370 mm

8 couleurs

3 canaux preconfigurés à l'adresse DMX 001

Toute position sûre et sécurisée

Détection automatique du voltage: l'unité est équipée d'un ballast électronique qui détecte automatiquement le voltage une fois l'unité branchée à l'alimentation electrique.

Ànoter:Lescaracteristiquesetaméliorationsdanslaconceptionapporteesa cetteunitéaisi quece manuel sontsujetsàmodification sansnotice préalableécriteoupubliée.

RoHS: Une contribution sans precedent à la preservation de l'environnement

Cher client,

L'Union Européenne vient d'adopter une directive de restriction/interdiction d'utilisation de substances nocives.
Cette directive, connue sous l'acronyme RoHS, est un sujeit d'actualité au sein de l'industrie électronique.

Elle restreint, entre autres, l'utilisation de six matériaux: le plomb (Pb), le mercure (Hg), le chrome hexavalent (CR VI), le cadmium (Cd), les polybromobiphényles utilisés en tant que retardateurs de flammes (PBB), et les polybromodiphénylether également utilisés comme retardateurs de flammes (PBDE). Cette directive s'applique à quasiment tous les apparciels électriques et electroniques dont le fonctionnement implique des champs électriques ou electromagnétiques - en un mot, tout apparéil que nous pouvons retrouver dans nos foyers ou au bureau.

En tant que fabricants de produits des marques AMERICAN AUDIO, AMERICAN DJ, ELATION Professional et ACCLAIM Lighting, nous devons nous conformer à la directive RoHS. Par conséquent, deux ans même avant l'entrée en vigueur de cette directive, nous nous sommes mis en quête de matérieliaux alternatifs et de procédés de fabrication respectant davantage l'environnement.

Bien avant la prise d'effet de la directive RoHS, tous nos produits ont ete fabriqués pour repondre aux normes de l'Union europeenne. Grace a des contrôles et des tests de matériel réguliers, nous pouvons assurer que tous les composants que nous utilisons repondent aux normes RoHS et que, pour autant que la technologie nous le permette, notre procedede fabrication est des plus ecologiques.

La directive RoHS franchit un pas important dans la protection de l'environnement. En tant que fabricants, nous nous sentons obligés de contribuer à son respect.

DEEEE:Déchets d'équipements électriques et électroniques

Chaque année, des milliers de tonnes de composants électroniques, nuisibles pour l'environnement, attIRRssent dans des décharges à travers le monde. Afin d'assurer les valeurs collecte et récepération de composants électroniques, l'Union europeenne a adopté la directive DEEE.

Le système DEEE (Déchets d'équipements électriques et électroniques) peut être comparé au système de collecte « verte», mis en place il y a plusieurs années. Les fabricants, au moment de la mise sur le marché de leur produit, doivent contribuer à l'utilisation des déchets. Les ressources économiques ainsi obtenues, sont également appliquées au développement d'un système commun de gestion des déchets. De cette manière, nous pouvons assurer un programme de récapération et de mise au rebut ecologique et professionnel.

En tant que fabricant, nous faisons partie du système allemand EAR à travers lequel nous payons notre contribution.

(Number d'enregistrement en Allemagne: DE41027552)

Par conséquent, les produits AMERICAN DJ et AMERICAN AUDIO peuvent être déposés aux points de collectivement et seront utilisés dans le programme de recyclage. Les produits ELATION Professional, utilisés uniquement par les professionnels, seront gérés par nos soins. Veuillez nous renvoyer vos produits Elation directement à la fin de leur vie afin que nous puissions en disposer de manière professionnelle.

Tout comme pour la directive RoHS, la directive DEEE est une contribution de premier ordre à la protection de l'environnement et nous serons heures d'aider l'environnement grâce à ce système de d'enlevement des déchets.

Nos sommes heures de répondre à vos questions et serions ravis d'entendre vos suggestions. Pour ce faire contactez-nous par e-mail à : [e-mail]
