BRH441M - Casque audio SHURE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BRH441M SHURE au format PDF.
| Type de produit | Micro-casque broadcast mono |
| Marque | Shure |
| Modèle | BRH441M |
| Poids net (sans câble) | 240 g |
| Poids emballé | 0,69 kg |
| Type de microphone | Dynamique, cardioïde |
| Réponse en fréquence microphone | 50 à 15 000 Hz |
| Impédance microphone | 150 Ω |
| Sensibilité microphone | -66,5 dBV/Pa |
| Type de transducteur casque | Dynamique, aimants néodyme |
| Taille de l'excitateur | 40 mm |
| Réponse en fréquence casque | 20 à 18 000 Hz |
| Sensibilité casque | 101 dB SPL/mW |
| Impédance casque | 300 Ω |
| Puissance d'entrée maximale | 1000 mW |
| Câble | Détachable, extrémité dénudée et étamée |
| Fonction coupure audio | Oui, perchette à la verticale |
| Perchette flexible | Pivotante 250°, réglable gauche/droite |
| Design | Circum-auriculaire fermé, isolation contre le bruit ambiant |
| Serre-tête | Réglable, rembourré |
| Température de fonctionnement | 18° à 60°C |
| Température de stockage | -29° à 74°C |
| Humidité relative | 0 à 95% |
| Entretien | Nettoyer avec un chiffon doux et humide ; ne pas utiliser de solvant |
| Pièces de rechange | Coussinets (BCAEC440), bonnette anti-vent (BCAWS1), coussinet temporal (BCATP1), câbles BRH |
| Garantie | 2 ans limitée |
| Homologations | CE |
FOIRE AUX QUESTIONS - BRH441M SHURE
Questions des utilisateurs sur BRH441M SHURE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Casque audio au format PDF gratuitement ! Retrouvez votre notice BRH441M - SHURE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BRH441M de la marque SHURE.
MODE D'EMPLOI BRH441M SHURE
Centres de réparations 3
Description générale 4
Entretien et maintenance 4
Cable detachable 4
Port du Headset 5
Fonction de coupure audio 6
6
Accessoires 8
Pièces de rechange 9
PRECAUTIONS DE SECURITE 11
ATTENTION 12
AVERTISSEMENT 12
AVERTISSEMENT 12
Homologations 12
BRH440M BRH441M Micro-casque Broadcast
GARANTIE LIMITÉE
Shure Incorporated (« Shure ») garantit par la presente seulement au consommateur acquéreur d'origine, sauf indication contraire ci-dessous, pour un usage normal, que ce produit est exempt de defaults de matériaux et de fabrication pour une période de deux (2) ans à compter de la date d'achat d'origine par le consommateur directement à Shure ou à un revendeur Shure/agree.
Tout accu rechargeable contenu dans ce produit ou emballe avec lui est garanti pour une période d'un (1) an à compter de la date d'achat d'origine par le consommateur. Toutefois, les accus rechargeables sont des consommables et leur capacité diminuè avec le temps en fonction de la température, de la durée de stockage, des cycles de charge et d'autres facteurs ; par conséquent, la réduction de la capacité de l'accu ne constitue pas un défaut de matérielux ou de fabrication.
À sa seule Appreciation, Shure réparera ou replacera les produits défectueux et les returnera promptement à leur propriété. Pour que cette garantie soit valide, le consommateur doit fournir, au moment où le produit esteturné, la preuve d'achat sous la forme de la facture d'origine reçue directement de Shure ou d'un revendeur Shure agree. Si Shure désit de replacer le produit défectueux, Shure se reserve le droit de replacer le produit défectueux par un autre produit du même modèle ou par un modele de qualité et aux fonctions au moins comparables à la seule discrétion de Shure.
Si le produit est considéré comme défecteurs au cours de la période de garantie, le remballer soigneusement, l'assurer et le returner accompagné de la preuve d'achat, en port payé, à Shure Incorporated, Attention: Service Department, à l'adresse cédssous.
A l'exterieur des Etats-Unis, renvoyer le produit au distributeur ou au Centre de réparations agree. Les adresses sont listedes sur www.Shure.com ou peuvent etreobtenues en contactant Shure a I'adresse indiquee ci-dessous.
Cette garantie n'est pas transférable. Cette garantie n'est pas applicable en cas d'utilisation abusive ou incorrecte du produit, d'utilisation contraire aux instructions de Shure, d'usage normale, de catastrophe naturelle, d'utilisation négligente, d'achat au+. d'une partie autre que Shure ou un revendeur Shure/agree, de réparation non autorisée ou de modification du produit.
TOUTES LES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER SONT REFUSÉES PAR LA PRESENTE DANS LA MESURE PERMISE PAR LA LOI ET, DANS LA MESURE OU CE N'EST PAS PERMIS, SONT PAR LA PRESENTE LIMITÉS À LA DUREE ET AUX TERMES DE CETTE GARANTIE. EN OUTRE, SHURE N'ACCEPTE AUCUNE RESPONSABILITÉ CONCERNANT DES DOMMAGES FORTUIS, SPECIAUX OU CONSEQUENTS.
Certains etats n'acceptent pas les limitations sur la durée des garanties implicites ni l'exclusion ou la limitation des dommages fortuits ou conséquents et par suite, il est possible que la limitation ci-dessus ne soit pas applicable. La presente garantie donne des droits légaux spécifique et l'utilisateur peut également avoir d'autres droits qui varient d'une province à l'autre.
Cette garantie ne limite pas les droits du consommateur autorisés par les lois applicables.
CETTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES INCLUSES AVEC CE PRODUIT OU QUI LUI SONT ASSOCIÉES, EXCEPTÉ QUE TOUT LOGICIEL CONTENU DANS CE PRODUIT OU EMBALLE AVEC LUI EST EXCLU DE LA PRESENTE GARANTIE ET SERA COUVERT À LA PLACE PAR LA GARANTIE FOURNIE LE CAS ÉCHEANT PAR LE CONTRAT DE LICENCE POUR LES UTILISATEURS FINAUX DE SHURE QUI ACCOMPAGNE LE LOGICIEL.
Centres de réparations
États-Unis, Canada, Amérique latine, Caraïbes
Shure Incorporated
Europe, Moyen-Orient et Afrique
Shure Europe GmbH
Attn:Service après-vente
Jakob-Dieffenbacher-Str.12,75031
Eppingen, Allemagne
Indonesia Service Center Resmi:
Jakarta Hotline (021) 612 6388
Medan (061) 6612550
Surabaya (031) 5032219
Jogjakarta (0274) 371710
Denpasar (0361) 766788
Makasar (0411) 324652
Description générale
Le micro-casque BRH441M et le micro-casque stéreo BRH440M ont été développés spécialement pour le broadcast et le rapportage. Les oreillettes circum-auriculaires isolent contre le bruit ambiant, et le microphone dynamique cardioïde assure une reproduction naturelle et extrémement intelligible de la voix. Pouvant se porter à gauche ou à droite, la permetteouple compte une fonction de coupure audio qui désactive le microphone lorsque la permette est relevant à la verticale. Le cable détabhable à l'extrémité sans terminaison permet le branchement à divers apparèils. Il se remplace facilement, ce qui assure une grande longévité du casque. Le BRH440M permet un contrôle stéreo, tandis que le BRH441M, mono écouteur, offre la possibilité d'entendre l'environnement immédiat.
- Conception circum-auriculare fermée offrant une excellente isolation contre le bruit ambiant
- Microphone dynamique assurant une reproduction naturelle et extrémement intelligible de la voix, avec courbe de directivé cardioïde et reponse en fréquence optimisées pour la communication dans des environnements bruyants
- Design ergonomique et léger avec serre-tête rembourse régiable pour un comport de longue durée
- Microphone à/perchette flexible pivotant sur 250 degrés et pouvant se porter à gauche ou à droite
- Fonction de coupure audio qui désactive le microphone lorsqu'la/perchette est relevant à la verticale
- Câble unilatéral détachable à l'extrémité sans terminaison (dénudé et étamé) qui permet le branchement à divers appareils
Cable, coussinets doreillette et bonnette anti-vent remplaçables par l'utiliser, pour une longevite accrue du produit - Robustesse légendaire Shure pour faire face aux rigueurs d'un usage professionnel
Entretien et maintenance
Nettoyer à l'aide d'un chiffon doux et humide.
ATTENTION: Ne pas utiliser de produits de nettoyage contenant des solvants. Empêcher la pénétration de liquide et de matériaux étrangers dans les ouvertures du transducteur.

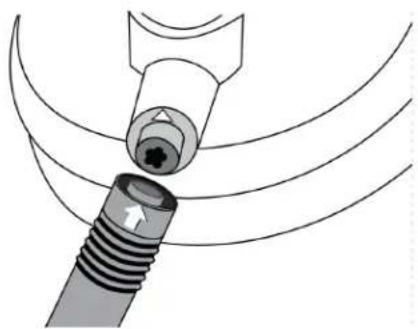

Cable detachable
Fixer le cable en alignant les flèches et en appuyant fermement jusqu'à ce qu'il se verrouille.
Tirer sur la bague moletée pour débloquer etsterol le cable.
Port du Headset
Régler le serre-tête de sorte que l'ajustement soitcomfortable.

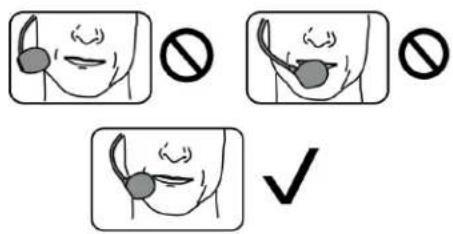

Placer la/perchette de maniere a ce que le microphone se touve au maximum a 13 mm (1/2 po) du coin de la bouche. Pour eviter les « plosives » ou autres bruits de respiration, ne pasmettre le microphone directement devant la bouche.
La/perchettearticuléepermetdeporterleHeadsetaveclemicrophoned'uncotoeoudel'autreduvisage.

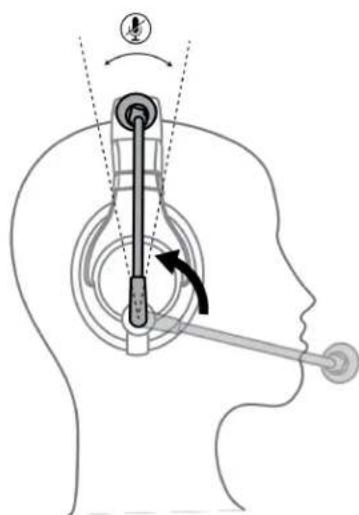

Fonction de coupure audio
Faire pivoter la/perchette à la verticale jusqu'à la position en retrait de l'arceau pour couper le microphone.
Charakteristiques
Poids net
sans cable
| BRH440M | 376 g (13,26 oz) |
| BRH441M | 240 g (8,5 oz) |
Poids emballe
| BRH440M | 0,8 kg (1,75 lb) |
| BRH441M | 0,69 kg (1,52 lb) |
Cable
Cable amovable (vendu séparation)
Environnement
| Température de fonctionnement | 18° à 60°C (0° à 140°F) |
| Température de stockage | -29° à 74°C (-29° à 165°F) |
| Humidité relative | 0 à 95% |
Microphone
Type
Dynamique, avec aimants au néodyme, 12,5 mms
Courbe de directivité
Cardioide

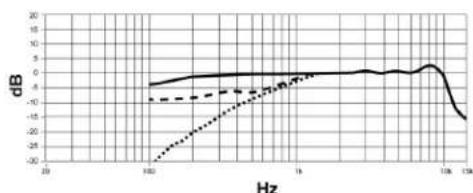

Réponse en fréquence
50 à 15,000 Hz
Impedance de sortie
150Ω
Sensibilité
à 1 kHz, tension en circuit ouvert
-66,5 dBV/Pa* (0,47 mV)
Polarité
Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 1 (fil rouge) par rapport à la broche 2 (fil noir).
Casque d'écoute
Type de transducteur
Dynamique, avec aimants au néodyme
Taille de l'excitateur
40 mms
Réponse en fréquence
20 à 18,000 Hz
Sensibilité
a1kHz
101 dB SPL/mW
Impedance
a1kHz
300Ω
Puisance d'entree maximale
1000 mW
0.4 (1.01cm) from sound source 1.2 (3.06~cm) from sound source . 6(183m) from sound source
500Hz 1000Hz
2000 Hr 4000 Hr
Accessoires Pièces de rechange
BCAEC440
1 paire de coussinets d'oreille de rechange
BCAWS1
Bonnette anti-vent
BCATP1
Coussinetemporal
Accessoires cables de radiodiffusion BRH
Les tableaux suivants dérivent le cable de cables amovibles BRH. Tous les cables amovibles BRH contiennent six conducteurs avec une terminaison discrète au niveau du connecteur à 6 broches Shure qui se branche dans le micro-casque. Pour les cables dotés d'une terminaison, les conducteurs (et le fil de signal) sont raccordés à des contacts commun à l'autre extrémité du cable à l'endetroit représenté.
Scheme des broches de connecteur
BCASCA-NXLR4 (connecteur male)
| XLR-M à 4 broches | Signal | Fil | Connecteur micro-casque à 6 broches |
| 1 | Micro - | Noir | 2 |
| 2 | Micro + | Rouge | 1 |
| 3 | Masse micro | Blindage (non revêtu) | 3 |
| Masse audio casque | Blanc | 6 | |
| 4 | Audio casque 1 | Orange | 4 |
| Audio casque 2 (côté bras micro) | Verte | 5 |
BCASCA-NXLR4-FEM (connecteur femelle)
| XLR-F à 4 broches | Signal | Fil | Connecteur micro-casque à 6 broches |
| 1 | Micro - | Noir | 2 |
| Masse micro | Blindage (non revêtu) | 3 | |
| 2 | Micro + | Rouge | 1 |
| 3 | Masse audio casque | Blanc | 6 |
| 4 (capuchon thru 47uF) | Audio casque 1 | Orange | 4 |
| Audio casque 2 (côte bras micro) | Verte | 5 |
BCASCA-NXLR5 (connecteur male)
| XLR-M à 5 broches | Signal | Fil | Connecteur micro-casque à 6 broches |
| 1 | Micro - | Noir | 2 |
| 2 | Micro + | Rouge | 1 |
| 3 | Masse micro | Blindage (non revêtu) | 3 |
| Masse audio casque | Blanc | 6 | |
| 4 | Audio casque 2 (côte bras micro) | Verte | 5 |
| 5 | Audio casque 1 | Orange | 4 |
BCASCA-NXLR3QI
| Connecteur | Contact | Signal | Fil | Connecteur micro-casque à 6 broches |
| XLR-M à 3 broches | 1 | Masse micro | Blindage (non revêtu) | 3 |
| 2 | Micro + | Rouge | 1 | |
| 3 | Micro - | Noir | 2 | |
| TRS 6,3 mm (1/4 po.) | Corps | Masse audio casque | Blanc | 6 |
| Pointe | Audio casque 2 (côté bras micro) | Verte | 5 | |
| Anneau | Audio casque 1 | Orange | 4 |
BCASCA1 (denude)
| Signal | Fil | Connecteur micro-casque à 6 broches |
| Micro + | Rouge | 1 |
| Micro - | Noir | 2 |
| Masse micro | Blindage (non revêtu) | 3 |
| Audio casque 1 | Orange | 4 |
| Audio casque 2 (côté bras micro) | Verte | 5 |
| Masse audio casque | Blanc | 6 |
PRECAUTIONS DE SECURITE
Les résultats possibles d'une utilisation incorrecte sont marqués par l'un des deux symboles—AVERTISSEMENT et ATTENTION—son l'imminence du danger et la séverité des dommages.
| ! | AVENTISSEMENT : L'ignorance de ces avertissements peut cause des blessures graves ou la mort suite à une utilisation incorrecte. |
| ! | ATTENTION : L'ignorance de ces mises en garde peut cause des blessures modérées ou des dégàts matériels suite à une utilisation incorrecte. |
ATTENTION
- Ne jamais désassembler ou modifier cet appareil sous peine de provoquer des défaillances.
- Ne pas soumettre le cable à des forces extrêmes et ne pas tirer dessus sous peine de provoquer des défaillances.
Garder le produit au sec et eviter de l'exposer a des conditions extrimes de tempereature ou d'humidite.
AVERTISSEMENT
Si de I'eau ou d'autres materiaux étrangers pénétrent dans l'appareil, il y a risque d'incendie ou de chocolélectrique.
- Ne pas essayer de modifier ce produit. Cela risque de cause des blessures et/ou la defaillance du produit.
Cet appareil est capable de délivrer un niveau sonore supérieur à 85 dB SPL. Vérifier le niveau maximum autorisé d'exposition au bruit en continu relat aux exigences nationales pour la protection auditive sur le lieu de travail.
AVERTISSEMENT
L'ÉCOUTE AUDIO À UN VOLUME SONORE EXCESSIF PEUT CAUSER DES LÉSIONS AUDITIVES PERMANENTES. RÉGLER LE VOLUME LE PLUS BAS POSSIBLE. Une surexposition à des volumes sonores excessifs peut causeer des lésions aux oreilles entrainant une perte auditive permanente due au bruit (NIHL). Se conformer aux directives ci-dessous, établies par l'Occupational Safety Health Administration (OSHA), pour les limites de durée d'exposition aux pressions acoustiques avant de risquer des lésions auditives.
| SPL de 90 dB pendant 8 heures | SPL de 95 dB pendant 4 heures | SPL de 100 dB pendant 2 heures | SPL de 105 dB pendant 1 heures |
| SPL de 110 dB pendant ½ heures | SPL de 115 dB pendant 15 minutes | SPL de 120 dB À éviter au risque de lésions auditives | |
Homologations
Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE.
La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance
Representant agreé européen :
Shure Europe GmbH
Global Compliance
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Allemagne
Telephone:+49-7262-92490
