Caractéristiques techniques	Projecteur LED, résolution 800 x 480 pixels, luminosité 1200 lumens, rapport de contraste 800:1
Connectivité	Entrées HDMI, USB, AV, VGA, prise casque 3.5mm
Utilisation	Idéal pour les présentations, films, jeux vidéo et soirées cinéma à domicile
Dimensions	Dimensions compactes, poids léger pour une portabilité facile
Maintenance	Nettoyage régulier de l'objectif recommandé, remplacement de l'ampoule selon l'utilisation
Sécurité	Éviter l'exposition directe à la lumière de l'objectif, ne pas bloquer les ventilations
Informations générales	Garantie de 2 ans, support technique disponible, accessoires inclus : télécommande, câble HDMI

FOIRE AUX QUESTIONS - TX113 TECHNAXX

Comment connecter le projecteur TECHNAXX TX113 à mon ordinateur ?

Utilisez un câble HDMI pour connecter le projecteur à votre ordinateur. Assurez-vous que le projecteur est allumé et sélectionnez la source HDMI correspondante sur le projecteur.

Pourquoi l'image projetée est-elle floue ?

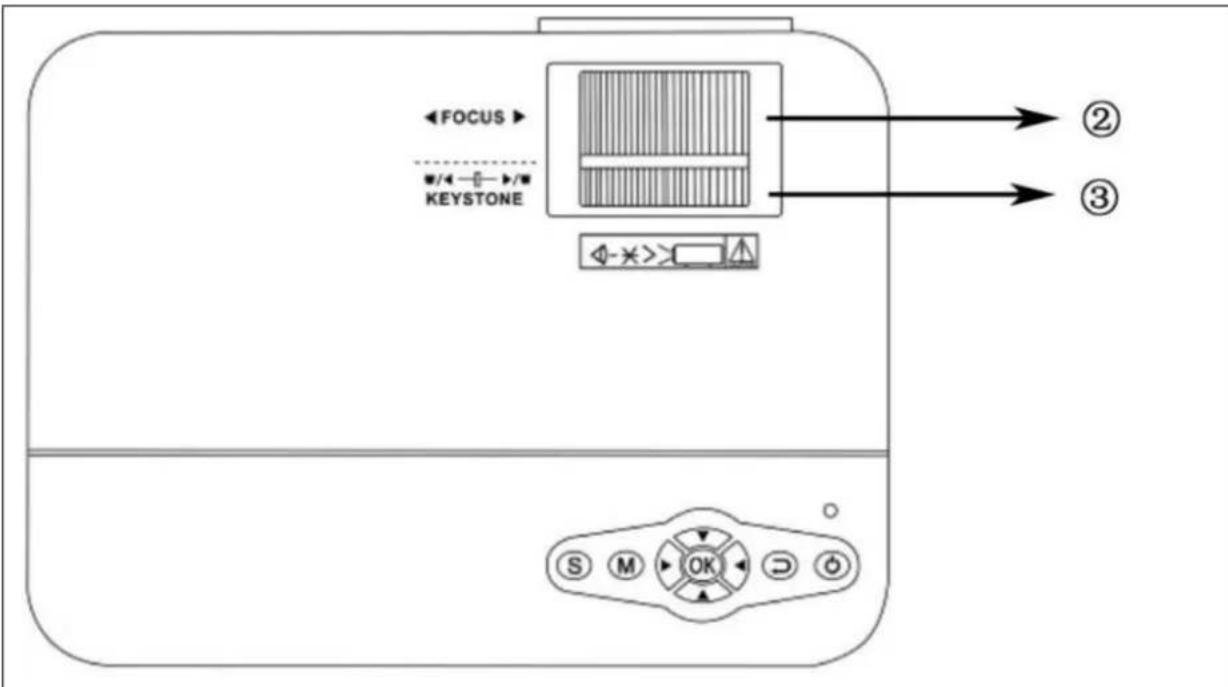

Vérifiez si le projecteur est correctement mis au point en ajustant la molette de mise au point. Assurez-vous également que le projecteur est à la bonne distance de l'écran ou du mur.

Le son du projecteur ne fonctionne pas, que faire ?

Vérifiez le volume du projecteur et assurez-vous qu'il n'est pas en mode muet. Si vous utilisez un appareil externe, vérifiez également le volume de cet appareil.

Comment rétablir les paramètres d'usine du projecteur ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' ou 'Paramètres d'usine' et confirmez votre choix pour restaurer les paramètres par défaut.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une prise électrique fonctionnelle. Testez le câble d'alimentation et assurez-vous que l'interrupteur d'alimentation est activé.

Comment changer la source de projection ?

Appuyez sur le bouton 'Source' de la télécommande ou du projecteur et sélectionnez la source souhaitée (HDMI, USB, etc.) dans le menu qui s'affiche.

Comment ajuster la luminosité du projecteur ?

Accédez au menu des paramètres d'affichage et ajustez le niveau de luminosité selon vos préférences.

Le projecteur surchauffe, que dois-je faire ?

Assurez-vous que les évents de ventilation ne sont pas obstrués et que le projecteur est placé dans un endroit bien aéré. Éteignez-le et laissez-le refroidir avant de le rallumer.

Puis-je utiliser le projecteur avec un smartphone ?

Oui, vous pouvez connecter votre smartphone au projecteur via un câble HDMI ou sans fil si le modèle prend en charge la projection sans fil. Consultez le manuel d'utilisation pour plus de détails.

Quel type de fichiers vidéo puis-je lire avec le projecteur ?

Le projecteur TECHNAXX TX113 prend en charge plusieurs formats de fichiers, notamment MP4, AVI, et MKV. Vérifiez le manuel pour une liste complète des formats compatibles.

MODE D'EMPLOI TX113 TECHNAXX

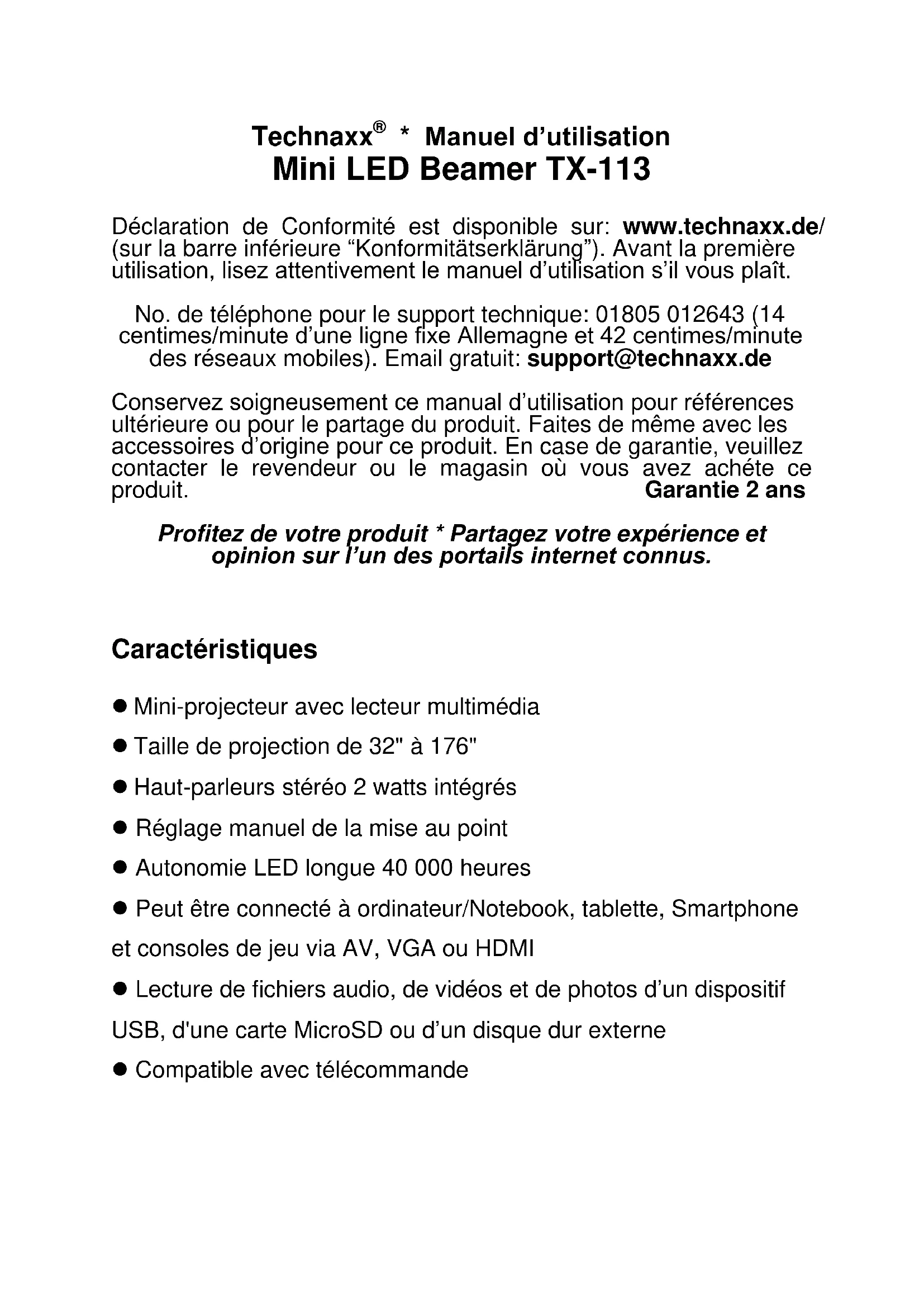

• Manuel d’utilisation Mini LED Beamer TX-113 Déclaration de Conformité est disponible sur: www.technaxx.de/ (sur la barre inférieure “Konformitätserklärung”). Avant la première utilisation, lisez attentivement le manuel d’utilisation s’il vous plaît. No. de téléphone pour le support technique: 01805 012643 (14 centimes/minute d’une ligne fixe Allemagne et 42 centimes/minute des réseaux mobiles). Email gratuit: [e-mail] Conservez soigneusement ce manual d’utilisation pour références ultérieure ou pour le partage du produit. Faites de même avec les accessoires d’origine pour ce produit. En case de garantie, veuillez contacter le revendeur ou le magasin où vous avez achéte ce produit. Garantie 2 ans Profitez de votre produit * Partagez votre expérience et opinion sur l’un des portails internet connus.

Caractéristiques Mini-projecteur avec lecteur multimédia Taille de projection de 32" à 176" Haut-parleurs stéréo 2 watts intégrés Réglage manuel de la mise au point Autonomie LED longue 40 000 heures Peut être connecté à ordinateur/Notebook, tablette, Smartphone et consoles de jeu via AV, VGA ou HDMI Lecture de fichiers audio, de vidéos et de photos d’un dispositif USB, d'une carte MicroSD ou d’un disque dur externe Compatible avec télécommandeAperçu et fonctions du produit

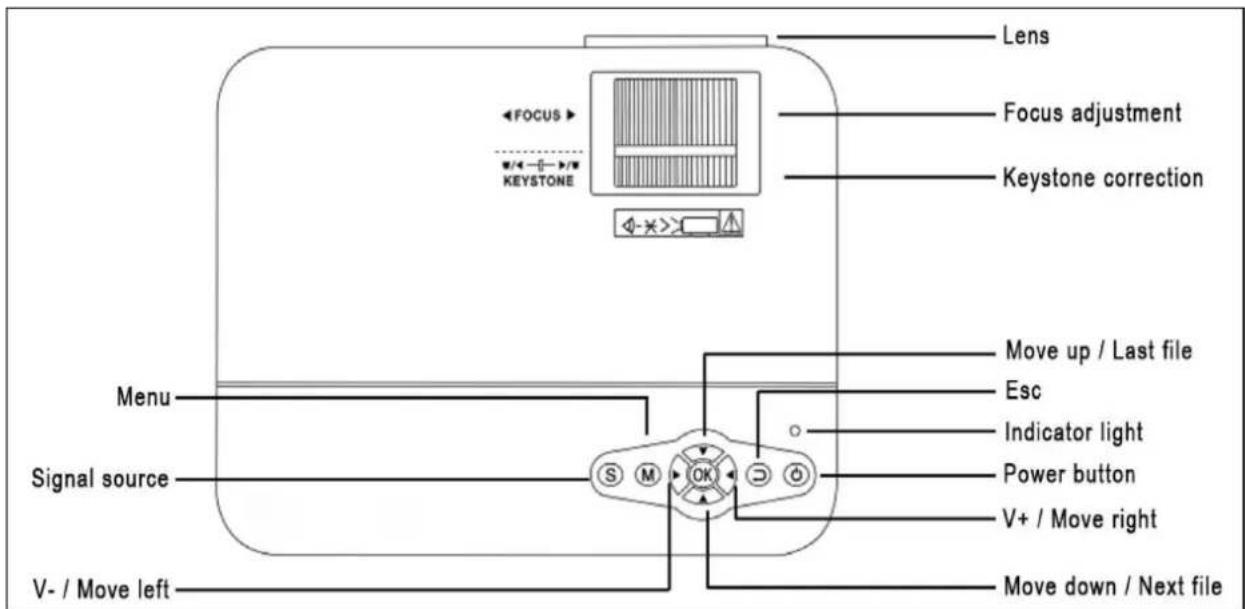

Menu Menu Signal source Source du signal V– / Move left V–/Déplacer à gauche Lens Lentille Focus adjustment Réglage de la mise au point Keystone correction Correction du trapèze Move up / Last file Monter/Fichier précédent Esc Esc Indicator light Voyant lumineux Power button Bouton marche/arrêt V+ / Move right V+/Déplacer à droite Move down / Next file Descendre/Fichier suivant

Bouton marche/arrêt : Appuyez sur ce bouton pour allumer ou éteindre l’appareil. Bouton Volume plus et moins : Appuyez sur les deux boutons pour augmenter ou baisser le volume. Ils peuvent également être utilisés dans le menu pour régler la sélection et les paramètres. Menu : Fait apparaître le menu principal ou quitte le système. Touches fléchées : Permet de monter, descendre et déplacer à gauche ou à droite dans les options du menu.Source du signal : Permet de sélectionner le signal ou un signal vidéo externe. Il peut également servir de bouton "Lecture". Lentille : Permet de tourner la lentille pour ajuster l'image. Sortie d'air : Ne couvrez pas les orifices de refroidissement d'air pendant l'utilisation pour éviter le risque de brûlures.

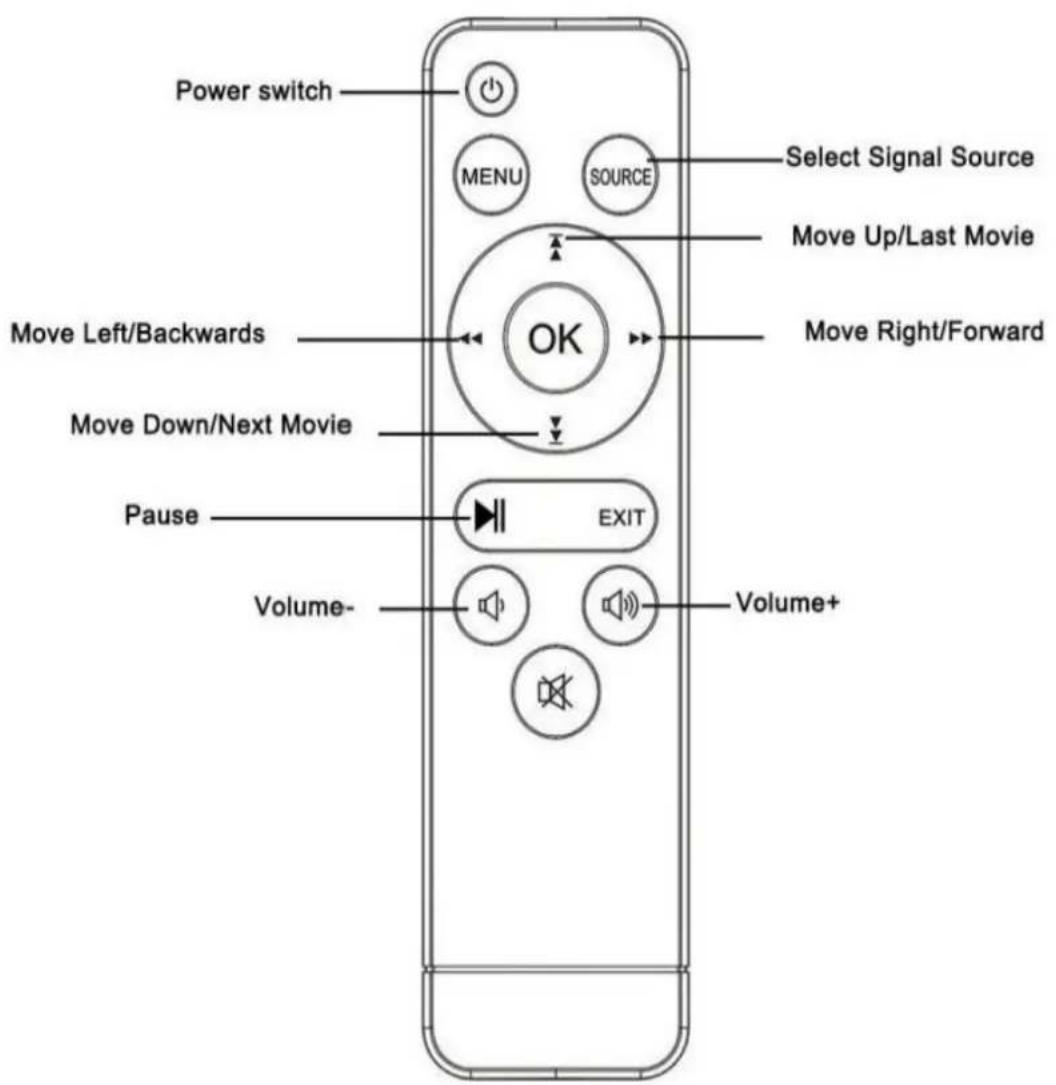

Télécommande et fonctions

Power Switch Interrupteur marche/arrêt Menu Menu Select Signal Source Source de signal à sélectionner Move Up / Last File Monter/Fichier précédent Move Left / Backwards Déplacer à gauche/Faire un retour en arrière Move Right / Forward Déplacer à droite/Avancer Move Down / Next File Descendre/Fichier suivant

Ne placez aucun objet entre la télécommande et la fenêtre de réception de la télécommande pour éviter d'obstruer le signal. Dirigez la télécommande à gauche de l'appareil ou de l'écran de projection, pour recevoir le rayonnement infrarouge. En cas de longues inactivités, retirez la batterie de la télécommande pour éviter toute fuite de la batterie et corrosion. Ne placez pas la télécommande dans un milieu humide ou à température élevée pour éviter de l'endommager. Mettre en marche/Arrêter Une fois que l'appareil est alimenté par l'adaptateur, il se met en veille : Appuyez sur le bouton POWER(MARCHE/ARRÊT) sur l'appareil ou la télécommande pour allumer l'appareil. Appuyez une nouvelle fois sur le bouton POWER(MARCHE/ARRÊT) pour éteindre l'appareil. Appuyer une nouvelle fois sur le bouton POWER(MARCHE/ARRÊT) peut arrêter la puissance du moteur. Le TX-113 restera en veille tant qu'il est connecté à la prise. Si vous n'utilisez pas l'appareil pendant longtemps, débranchez le câble d'alimentation de la prise. Appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour afficher l'écran MENU. En fonction de la télécommande ou des boutons ◄ ► sur le projecteur, vous devez régler ou définir les éléments du menu, le menu de l'icône sélectionné s'allumera. En fonction de la télécommande ou des boutons ▲▼ sur l'appareil, dans le choix du menu inférieur, vous devez régler l'élément de menu. Puis, appuyez sur le bouton OK sur la télécommande ou sur le bouton OK sur l'appareil pour activer le menu de l'icône sélectionnée au menu secondaire. Appuyez sur les boutons ◄ ► ▲▼ pour régler les valeurs de paramètre de l'élément du menu sélectionné. Répétez de la deuxième étape à la cinquième pour régler les autres éléments du MENU, ou cliquez directement sur le bouton MENU ou EXIT(QUITTER) pour QUITTER une interface. Écran de démarrage multimédia Lorsque le projecteur commence à fonctionner, l'écran d'affichage mets environ 10 secondes pour afficher l'écran multimédia. Mise au point & trapèze Parfois, l'image projetée sur le mur devient un trapèze plutôt qu'un carré, ce qui entraîne une distorsion à éviter. Vous pouvez régler à l'aide de la roue de réglage de trapèze (3) voir image suivante. Mise au point de l'image Positionnez l'appareil à la verticale par rapport à l'écran du projecteur ou au mur blanc. Réglez la mise au point à l'aide de la roue de réglage de mise au point (2) jusqu'à ce que l'image soit claire. Puis, la mise au point est terminée. Pendant la mise au point, vous pouvez afficher la vidéo ou le menu pour vérifier les réglages voir l'image suivante.L'appareil offre une fonction de trapèze optique pour pouvoir tourner le trapèze pour ajuster l'image. L'appareil ne dispose pas de la fonction de correction horizontale du trapèze. Tableau des paramètres pour régler le signal de sortie de l'ordinateur (PC) Fréquences (kHz) Fréquences de trames (Hz) Résolution VGA 640 x 480 31,5

Résolution SVGA 800 x 600 31,4

Résolution XGA 1024 x 768 40,3

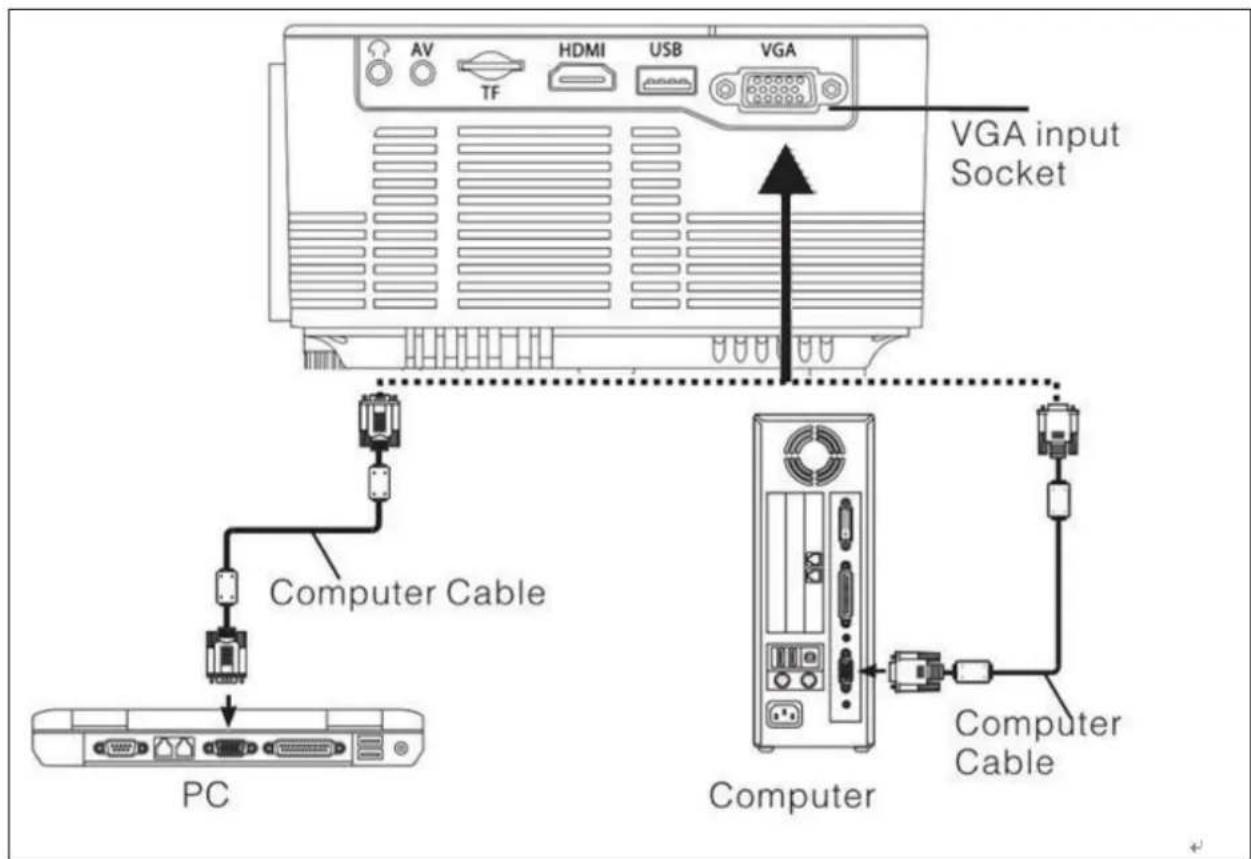

56,5 70Connexion multimédia Prise d'entrée VGA : le port peut se connecter à un ordinateur où à une autre prise de sortie de signal vidéo. Référez-vous aux points suivants :

VGA input socket Prise d'entrée VGA Computer cable (VGA cable) Câble d'ordinateur (câble VGA)

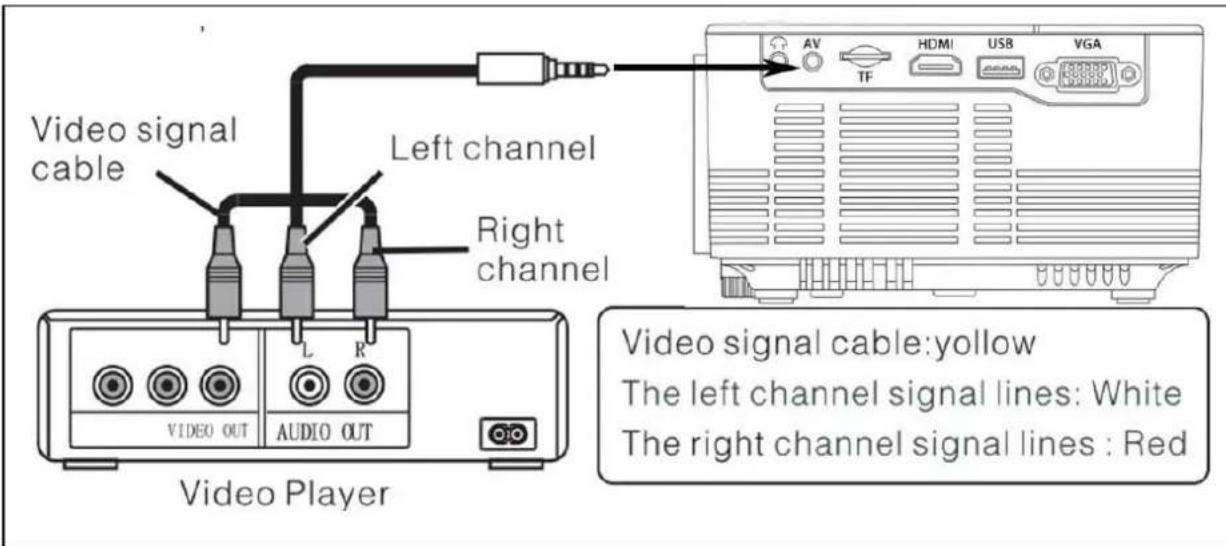

REMARQUE : l'appareil et un ordinateur portable connecté ne peuvent pas afficher des images en même temps, auquel cas, réglez les attributs de l'écran de l'ordinateur et sélectionnez le mode de sortie CRT. Prise d'entrée vidéo : à partir de l'interface, il est possible de raccorder au lecteur LD, aux lecteurs DVD, aux caméras vidéo et au lecteur vidéo (VIDEO) ou à la prise de sortie audio.Video Player = Lecteur vidéo Câble de signal vidéo : jaune Circuits d'acheminement des signaux du canal gauche : blancs Circuits d'acheminement des signaux du canal droit : rouges Sortie audio : signal audio de la borne de sortie de l'appareil, si vous souhaitez une extrémité d'entrée de musique à haute puissance connectée à l'amplificateur de puissance externe. # Station amplifier = Amplificateur de station # AV Cable = Câble AV

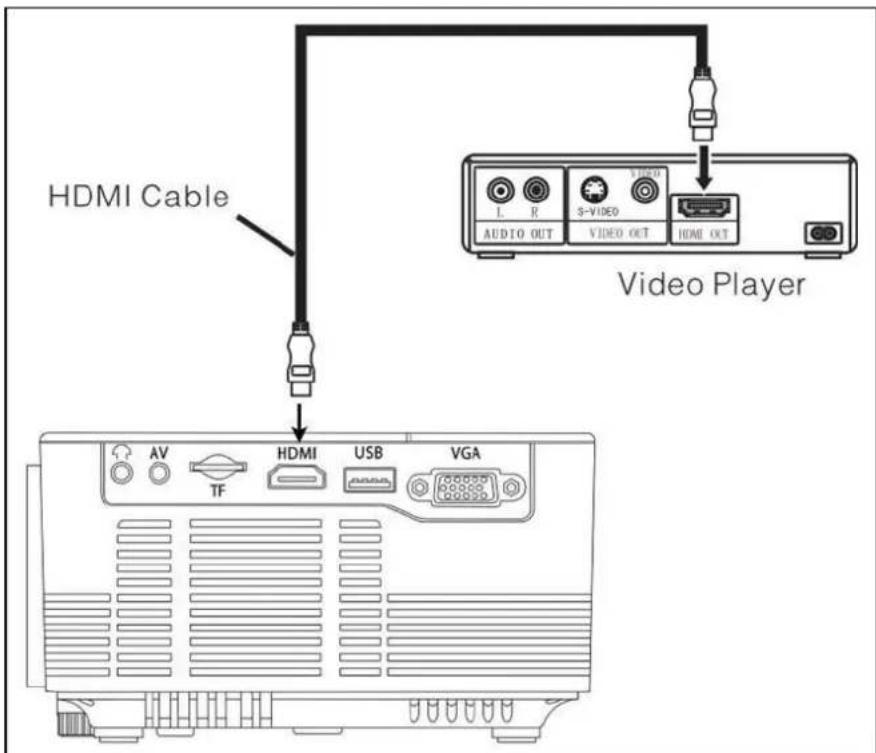

Entrée de signal HDMI : cette interface peut s'utiliser avec des lecteurs HD. Vous devez connecter le câble HDMI fourni de votre lecteur à l'appareil. # # HDMI Cable = Câble HDMI # Video Player = Lecteur vidéo Opération Sélection de source d´entrée Sélectionnez un signal d'entrée de l'appareil : (Vérifiez le branchement du câble de signal adéquat). Appuyez sur le bouton S sur l'appareil ou sur le bouton SOURCE sur la télécommande pour afficher l'interface appropriée. Confirmez la bonne connexion au câble de signal et appuyez sur les boutons ▲▼ sur l'appareil ou la télécommande pour sélectionner l'entrée suivante : PC, AV, HDMI, SD/USB (DMP). Sélectionnez le signal d'entrée requis à l'aide du bouton OK. Opération Manuelle Sélectionner la langue du menu Appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour ouvrir le MENU. Appuyez sur le bouton ◄ ou ► pour accéder à OPTIONS. Appuyez sur le bouton OK sur l'appareil ou la télécommande pour ouvrir l'option de la langue. Appuyez sur les boutons ▲▼ ou ◄ ► pour sélectionner la langue de votre choix, puis appuyez sur le bouton MENU pour accepter Réglages et quitter.Définir l'Heure Appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour ouvrir le MENU. Appuyez sur le bouton ◄ ou ► pour accéder aux réglages TIME(HEURE). Appuyez sur le bouton OK sur l'appareil ou la télécommande pour ouvrir les réglages de l'heure. Vous pouvez maintenant sélectionner le jour, le mois, l'année, l'heure et les minutes à l'aide des boutons ▲ ▼ ◄ ►. Appuyez sur le bouton MENU pour accepter les réglages et quitter. Modèle d'image Appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour ouvrir le MENU. Appuyez sur le bouton OK pour ouvrir les réglages PICTURE(IMAGE). Vous pouvez maintenant choisir à l'aide des boutons ◄ ► entre les modes DEFAULT(DÉFAUT), SOFT(DOUX), DYNAMIC(DYNAMIQUE) et PERSONAL(PERSONNEL). Appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour quitter les réglages PICTURE(IMAGE). Une fois les réglages effectués, appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour enregistrer les réglages et quitter. Température de couleur Appuyez sur le bouton ▼ pour accéder aux réglages COLOR TEMPERATURE(TEMPÉRATURE DE COULEUR). Appuyez maintenant sur le bouton OK pour ouvrir les réglages COLOR TEMPERATURE(TEMPÉRATURE DE COULEUR). Appuyez sur les boutons ◄ ► pour choisir les réglages à ajuster, puis appuyez sur les boutons ▲▼ ou◄ ► pour définir les valeurs des paramètres des options (Normal(Normale) Warm(Chaude) Personal(Personnelle) Cool(Froide)). Appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour enregistrer les réglages et quitter.Format d'image Appuyez sur le bouton ▼ pour accéder aux réglages ASPECT RATIO(FORMAT D'IMAGE). Appuyez maintenant sur le bouton OK pour ouvrir les réglages ASPECT RATIO(FORMAT D'IMAGE). Appuyez sur les boutons ▲▼ pour choisir les paramètres. Vous pouvez choisir entre AUTO, 16:9 et 4:3. Appuyez maintenant sur le bouton OK pour sélectionner le réglage de votre choix. Appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour enregistrer les réglages et quitter. Éliminer les bruits Appuyez sur les boutons ▲▼ pour accéder aux réglages NOISE REDUCTION(RÉDUCTION DES BRUITS). Appuyez maintenant sur le bouton OK pour ouvrir les réglages NOISE REDUCTION(RÉDUCTION DES BRUITS) Appuyez sur les boutons ▲▼ pour sélectionner le niveau de réduction des bruits, puis appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour enregistrer les réglages et quitter. Mode de projection d´image Image flip(Basculement d'image) Appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande. Appuyez sur ▲▼ pour obtenir le mode de projection. Appuyez sur le bouton OK pour faire pivoter l'image. Muet Mute(Muet) Appuyez plusieurs fois sur le bouton Mute(Muet) pour ouvrir ou fermer le signal vocal. Son Appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour ouvrir le MENU. Appuyez sur les boutons ◄ ► pour accéder aux réglages Appuyez sur les boutons ▲▼ pour choisir les éléments à régler, puis appuyez sur les boutons ◄ ► pour ajuster les valeurs de chaque élément. Appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour confirmer et quitter.Volume auto Appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour ouvrir le MENU. Appuyez sur les boutons ▲▼ pour sélectionner AUTO VOLUME(VOLUME AUTO). Appuyez maintenant plusieurs fois sur le bouton OK pour désactiver ou activer les réglages AUTO VOLUME(VOLUME AUTO). Appuyez sur le bouton M sur l'appareil ou le bouton MENU sur la télécommande pour confirmer et quitter. Formats multimédia supportés d'un dispositif USB ou d'une carte MicroSD Fichier audio : MP3 / WMA / ASF / OGG / AAC / WAV Fichier image : JPEG / BMP / PNG Fichier vidéo : 3GP (H.263, MPEG4) / AVI (XVID, DIVX,

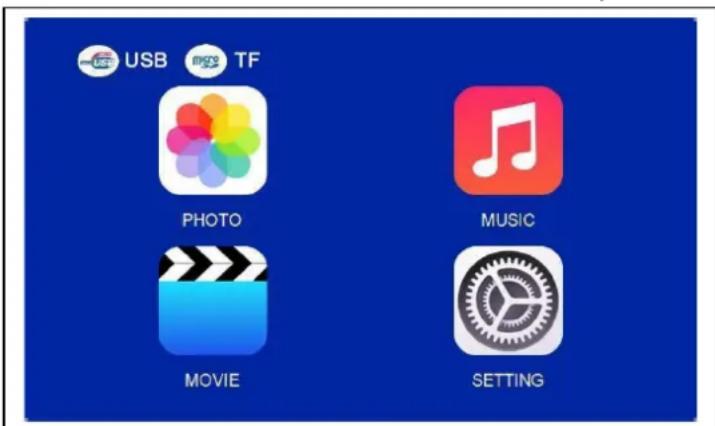

Sélectionnez le contenu à afficher : vidéo, music, photo, texte. Le projecteur supporte les connexions HDMI, MHL et iPush, sur lesquelles vous pouvez raccorder vos appareils mobiles et tablettes.

Ce produit N'est PAS recommandé pour les formats PPT, Word, Excel ou les projections d’entreprise. Pour connecter le mini-projecteur à un iPad ou smartphone, vous devez disposer d'un adaptateur HDMI sans fil. Pour les téléphones Android compatibles avec la norme MHL, vous devez disposer d'un câble MHL vers HDMI ; pour l'iPhone/iPad, vous avez besoin d'un câble adaptateur Lightning AV numérique vers HDMI. Pour connecter le mini-vidéoprojecteur à un PC/Notebook, réglez la résolution de l'écran du PC/Notebook sur 800x600 ou 1024x768, pour obtenir la meilleure clarté. Notez que l'appareil offre uniquement une image claire dans une pièce sombre. Caractéristiques techniques Projection technique Système de projection LCD TFT/faible niveau de bruits/fuite de lumière basse Lentille Lentille optique, revêtement de composites, multipuce Alimentation CA ~100V-240V 50/60Hz Taille/Distance de projection 32”–176”/1-5m Consommation du projecteur/Luminosité 50W/1800 Lumen Rapport de contraste/Couleurs d'affichage 2000:1/16,7M Autonomie/Température de couleur de l'ampoule 9000K/40 000 heures Correction Optique ±15° Temps d'utilisation ~24 heures en continu Fréquences audio 2W + 2W Bruit du ventilateur Max. 54dB Ports de signal Entrée AV (1,OVp-p +/–5%) Entrée VGA (800x600@60Hz, 1024x768@60Hz) Entrée HDMI (480i, 480p, 576i, 720p, 1080i, 1080p) Sortie de casque Résolution native 800x480 pixels Formats USB/carte MicroSD/disque dur externe Vidéo : MPEG1, MPEG2, MPEG4, RM, AVI,

RMVB, MOV, MKV, DIVX, VOB, M-JPEG

Musique : WMA, MP3, M4A(AAC) Photo : JPEG, BMP, PNG USB/Carte MicroSD max. 128GB / max. 128GB Disque dur externe max. 500GBPoids/Dimensions 1014g/(L) 20,4 x (l) 15,0 x (H) 8,6cm Contenu de l’emballage Technaxx® Mini LED Beamer TX-113, 1 câble de signal AV, 1 télécommande, 1 câble HDMI, 1 câble d'alimentation, mode d'emploi Appareils compatibles Caméra numérique, boîtier de TV, PC/Notebook, Smartphone, console de jeu, dispositif USB/carte MicroSD, disque dur externe, amplificateur.

Conseils Veillez à placer le câble de façon à éviter tout risque de faux pas. Ne portez et ne transportez jamais l'appareil par le câble d'alimentation. Ne pincez pas et n'endommagez pas le câble d'alimentation. Veillez à ce que l'adaptateur d'alimentation ne soit pas en contact avec de l'eau, de la vapeur ou d'autres liquides. Vous devez régulièrement contrôler l’ensemble du montage en vérifiant son état de fonctionnement, l’étanchéité et l’absence de dommages afin de prévenir toute défaillance de l’appareil. Installez le produit conformément au mode d'emploi et utilisez-le ou entretenez-le d'après les consignes d'utilisation du fabricant. Utilisez uniquement le produit aux fins liées à sa fonction prévue & uniquement pour un usage domestique. N'endommagez pas le produit. Les situations suivantes peuvent endommager le produit : tension inappropriée, accidents (y compris liquide ou humidité), mauvaise utilisation ou utilisation abusive du produit, installation inappropriée ou défectueuse, problèmes d'alimentation secteur y compris hausses d'alimentation ou dommages liées à la foudre, infestation d'insectes, manipulation ou modification du produit par des personnes autres que le personnel d'entretien autorisé, exposition à des matériaux anormalement corrosifs, introduction d'objets étrangers dans l'unité, utilisation avec des accessoires non approuvés au préalable. Consultez et tenez compte de toutes les précautions et tous les avertissements contenus dans ce mode d'emploi.Consignes de sécurité Utilisez un câble d'alimentation standard avec fil à la terre pour assurer une alimentation stable, et la même tension d'alimentation du produit indiqué. Ne démontez pas le produit vous-même, sinon nous ne pourrons pas vous fournir une garantie gratuite. Ne regardez pas dans la lentille lorsque le projecteur fonctionne, sinon cela endommagera facilement vos yeux. Ne couvrez pas les orifices de ventilation du produit. Éloignez le produit de la pluie, de l'humidité, de l'eau ou de tout autre liquide, car il n'est pas étanche. Sinon, cela peut provoquer un choc électrique. Éteignez et débranchez le câble d'alimentation si vous n'utilisez pas le produit pendant longtemps. Utilisez l'emballage d'origine lorsque vous déplacez le produit.

Conseils pour le respect de l'environnement: Matériaux packages sont des matières premières et peuvent être recyclés. Ne pas jeter les appareils ou les batteries usagés avec les déchets domestiques. Nettoyage: Protéger le dispositif de la saleté et de la pollution (nettoyer avec un chiffon propre). Ne pas utiliser des matériaux dures, à gros grain/des solvants/des agents nettoyants agressifs. Essuyer soigneusement le dispositif nettoyé. Distributeur: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Allemagne
