Work Station (SGI) PAL625P NTSC525P IDC-3000G Screen modeRecommandations importantes Fr-1 ATTENTION Lorsque vous diposez de piles / batteries usées, veuillez vous conformer aux normes gouvernementales ou environnementales en vigueur dans votre pays ou région. Mise au rebut de votre produit usagé La législation européenne, appliquée dans tous les Etats membres, exige que les produits électriques et électroniques portant la marque (à gauche) doivent être mis au rebut séparément des autres ordures ménagères. Ceci inclus les moniteurs plasma et leurs accessoires électriques. Lorsque vous mettez au rebut ces produits, veuillez suivre les recommandations des autorités locales et/ou demandez conseil au magasin qui vous a vendu le produit. Une fois ces produits mis au rebut, ils sont recyclés et de manière appropriée. Cet effort nous aidera à réduire les déchets et à maintenir au niveau minimum leurs conséquences négatives sur la santé humaine et sur l’environnement. La marque figurant sur les produits électriques et électroniques ne s’applique qu’aux Etats membres actuels de l’Union Européenne. Avertissement Ne pas utiliser dans une salle d’ordinateurs telle que définie dans la Norme pour la protection des ordinateurs électroniques/appareils de traitement des données ANSI/NFPA75. Cet appareil a été testé est trouvé conforme avec les limites des appareils numériques de classe B, conformément à l’article 15 du règlement FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé selon les instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n’y a aucune garantie que de telles interférences ne se produisent pas pour une installation particulière. Si cet appareil causait des interférences nuisibles à la réception radio ou télévisée, ce qui peut être déterminé en mettant l’appareil hors et sous tension, vous être encouragé à essayer de corriger ces interférences à l’aide de l’une ou plusieurs mesures suivantes:

• Réorientez ou déplacez l’antenne réceptrice.

• Augmentez l’espace entre l’appareil est le récepteur.

• Connectez l’appareil sur une prise secteur appartenant à un circuit différent de celui sur lequel le récepteur est connecté.

• Consultez votre revendeur ou un technicien radio/ télévision expérimenté. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. REMARQUE: Pour raccorder un ordinateur à ce moniteur, procéder à l’aide d’un câble RGB à âme de ferrite aux deux extrémités. Sur les câbles d’alimentation électrique, fixer les âmes de ferrite fournies aux extrémités. Si vous ne faites pas cela, le moniteur ne sera pas conforme aux normes obligatoires FCC. Monter les tores en ferrite aux deux extrémités du câble d’alimentation électrique (fourni). Fixer le tore en ferrite (fourni) au câble d’alimentation à l’aide d’un collier. Câble d’alimentation (fourni) tore tore CollierCollier Attention Ce modèle peut être utilisé avec les accessoires optionnels suivants. L’utilisation de ce modèle avec d’autres accessoires optionnels peut entraîner une instabilité qui peut causer des blessures. Nom du fabricant : NEC Viewtechnology, Ltd. Enceintes: PX-SP2U/S, PX-SP2U/B Support: PX-61ST1U, PX-61ST1U/S, PX-61ST2U Veuillez contacter NEC Solutions (America), Inc. pour obtenir la liste des accessoires optionnels agréés.Fr-2 Caractéristiques Concernant l’utilisation de votre moniteur à plasma, référez-vous au “Mode d’emploi”. Dimensions de l’écran 53,2"(H)⳯29,9"(l) pouces 1351(H)⳯760(l) mm 61" de diagonale Rapport largeur/hauteur 16 / 9 Résolution 1365(H)⳯768(l) pixels Pixel Pitch 0,039"(H)⳯0,039"(V) pouces 0,99(H)⳯0,99(V) mm Traitement des couleurs 4.096 paliers, 68,7 milliards de couleurs Signaux Gamme de Horizontal : de 15,5 à 110,0 kHz synchronisation (Automatique : scanner par incréments) Vertical : de 50,0 à 120,0 Hz (Automatique : scanner par incréments) Signaux d’entrée RGB, NTSC (3,58/4,43), PAL (B,G,M,N),

Bornes d’entrées PC/RGB Visuelle 1 (Analog) Connecteur Mini sub D à 15 broches ⳯1 Vidéo Visuelle 1 Connecteur RCA ⳯1 Visuelle 2 S-Vidéo : Connecteur DIN à 4 broches ⳯ 1 DVD/HD Visuelle 1 Connecteur RCA (Y, Cb/Pb, Cr/Pr)⳯ 1*

Visuelle 2 Connecteur RCA (Y, Cb/Pb, Cr/Pr)⳯1*

HDMI Connecteur HDMI ⳯2*

Audio Connecteur RCA Stéréo

3 (sélectable) Commande externe Connecteur D-sub à 9 broches (RS- 232C) Sortie son 9W+9W à 6 Ohm Alimentation CA100-240V 50/60Hz Ampérage nominal 8,0 A (maximum) Consommation de 540W (habituel) l’alimentation Dimensions 58,1 (L)⳯34,7 (l)⳯4,8 (P) pouces 1476 (L)⳯880 (l)⳯123 (P) mm Poids 134,5 lbs / 61,0 kg (sans support) Contexte d’utilisation Température d’utilisation 0°C

80% (sans condensation) Altitude 720 à 1114 hPa (0 à 9180 pieds / 0 à 2800 m) Température de stockage -10°C

90% (sans condensation) Altitude 700 à 1114 hPa (0 à 9840 pieds / 0 à 3000 m) Autres caractéristiques Convertisseur de lecture 3D à compensation de mouvement (NTSC, PAL, 480I, 576I, 525I, 625I, 1035I, 1080I), Convertisseur d’appel 2-3 (NTSC, 480I, 525I, 1035I, 1080I (60Hz)), Convertisseur d’appel 2-2 (PAL, 576I, 625I, NTSC, 480I, 525I), Fonction zoom numérique (réglable 100-900%), Auto-diagnostic, Anti image rémanente (PLE, ROTATION PIX, INV., BLANC, SCREEN WIPER), Sélection de la température des couleurs (haut/medium/ basse +/basse -, 4 réglages utilisateur mémorisables), Auto-image, Saut d’entrée, Ton couleurs, Ton bas (3 modes), Correction de gamma (4 modes), Plug and Play (DDC1, DDC2b, HDMI: E- DDC), Opérations de DECOUPE D’IMAGE Réglementations UL 60065, CAN/CSA-C22.2 No.60065-03, FCC classe B, ICES-003 classe B Les caractéristiques techniques et spécifications peuvent faire l’objet de modifications sans préavis.

Les signaux d’entrée HDMI sont compatibles avec ce système. Signaux supportés

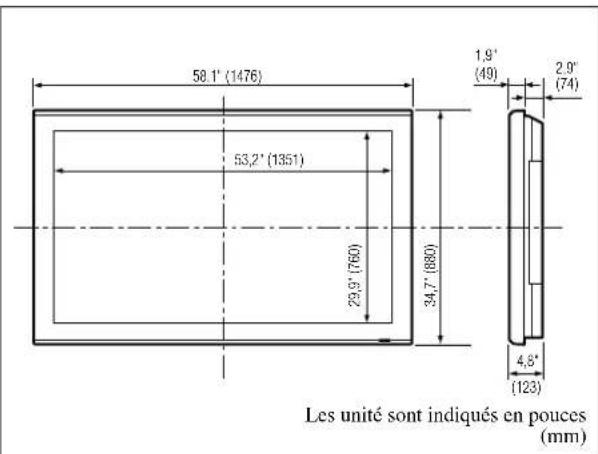

• 1440 (720)ⴒ480I @ 59,94/60Hz Remarque : Dans certains cas, un signal sur le moniteur plasma peut ne pas être affiché correctement. Le problème peut être un manque de cohérence avec la norme de l’équipement source (DVD, Boîtier décodeur, etc…). Si vous rencontrez un tel problème, veuillez contacter NEC Solutions (America), Inc. ainsi que le fabricant de l’équipement source. 4,8"(123)1,9" (49) 2,9" (74) 58,1" (1476)34,7" (880)53,2" (1351)29,9" (760) Les unité sont indiqués en pouces (mm)Fr-3 Tableau des signaux pris en charge par l’appareil Résolutions compatible

• Quand le mode d’écran est NORMAL, tous les signaux sont convertis en signaux 1 024 points × 768 lignes. (Sauf pour * 2, 3, 4

• Quand le mode d’écran est COMPLET, tous les signaux sont convertis en signaux 1 365 points × 768 lignes. (Sauf pour *

Signaux d’entrée ordinateur pris en charge par ce système Points⳯lignes 640⳯400 720⳯400 640⳯480 720⳯400 848⳯480 852⳯480*

Modèle Polarité synchro Présence Mode d’écranFr-4 *1 Uniquement en utilisant une carte graphique accélératrice capable d’afficher 852 × 480. *2 Ce signal est converti en un signal 1024 points × 640 lignes. *3 L’image est affichée dans la résolution originale. *4 Le ratio d’aspect est 5/4. Ce signal est converti en signal de 960 points × 768 lignes. *5 Normalement, le mode de sélection RGB pour les signaux d’entrée est automatiquement sélectionné. Si l’image n’est pas correctement affichée, activer le mode RGB préparé pour les signaux d’entrée indiqués dans le tableau ci-dessus. *6 Pour raccorder le moniteur à un ordinateur Macintosh, utiliser l’adaptateur de moniteur (D-Sub 15 broches) sur le port vidéo de l’ordinateur. *7 D’autres modes d’écran (ZOOM et STADIUM) sont également disponibles. *8 Quand un film cinéma est projeté à une fréquence verticale supérieure à 65 Hz, l’image risque d’être parfois instable (saute). Le cas échéant, réinitialiser la fréquence de rafraîchissement de l’appareil externe à 60 Hz. *9 Conforme à la norme CVT. REMARQUE :

• Même si les signaux d’entrée sont conformes à la résolution indiquée dans le tableau ci-dessus, il pourra être nécessaire de régler la position et le format de l’image ou le piqué en raison d’erreurs de synchronisation de l’ordinateur.

• Lorsqu’un signal de 1 280 points × 1 024 lignes ou de 1 600 points × 1 200 lignes est reçu par le moniteur, l’image est compressée.

• Ce moniteur a une résolution de 1 365 points × 768 lignes. Il est recommandé d’utiliser un signal d’entrée XGA, wide-XGA ou équivalent.

• Avec des entrées numériques certains signaux ne sont pas acceptés.

• La synchronisation peut être perturbée quand des signaux non standard autres que ceux mentionnés ci-dessus sont entrés.

• Pour connecter un signal à composantes, utilisez la borne HD.

• “IBM PC/AT” et “XGA” sont des marques déposées de International Business Machines, Inc., U.S.A.

• “Apple Macintosh” est une marque déposée par Apple Computer, Inc. U.S.A. Type de signal Modèle Polarité synchro Présence Mode d’écran Points⳯lignes 1024⳯768 1280⳯1024 768⳯576 640⳯480 1152⳯864 1400⳯1050 Fréquence verticale (Hz) 60,0 60,0 50,0 59,9 60,0 72,0 60,0 75,0 85,0 Fréquence horizontale (kHz) 49,7 63,9 31,4 31,5 53,7 64,9 65,3 82,3 93,9 NORMAL (4:3) OUI*
