MODE D'EMPLOI SQM5822 PHILIPS
1 Consignes de sécurité importantes 10
2.1 Contenu de la boîte 11
2.2 Outils requis 11
3.1 Installation de la plaque murale sur un mur de gypse 12
3.2 Installation de la plaque murale sur un mur de béton 12
3.3 Fixation des bras sur le téléviseur 13
4 Montage et réglage 14
5 Garantie et service 15
1 Consignes de sécurité importantes
Lisez ce manuel attentivement avant d'utiliser votre support mural. Il contient des informations importantes concernant l'installation et l'utilisation du support.
© Koninklijke Philips Electronics N.V., 2009. Tous droits réservés. La reproduction de la totalité ou d'une partie du présent manuel est interdite sans l'autorisation écrite du titulaire du droit d'auteur. Les marques de commerce sont la propriété de Koninklijke Philips Electronics N.V. ou de leur détenteur respectif.
Avertissements
- Assurez-vous de bien comprendre les instructions avant d'installer le support mural. Si vous n'êtes pas certain de bien comprendre une étape, consultez un installateur professionnel ou communiquez avec le service à la clientèle, au 1 (919) 573-7854.
- Le support mural est conçu pour être fixé sur les murs ayant une ossature en bois et sur les murs en béton, en briques ou en pierres. Si vous n'êtes pas certain de la composition du mur ou si vous voulez installer le support mural sur une autre surface, consultez un installateur professionnel.
- Le support mural n'est pas conçu pour être fixé aux murs de gypse dont la structure est faite de montants métalliques. Si vous n'êtes pas certain de la composition du mur ou si vous voulez installer le support mural sur une autre surface, consultez un installateur professionnel.
-
Le mur ou la surface porteuse choisie doit pouvoir supporter le poids combiné du support et du téléviseur. Si le poids total est trop important pour la surface choisie, celle-ci doit être renforcée.
-
Ne dépassez pas la capacité de charge maximum du produit, soit 59,87 kg (132 lb).
- Conçu pour les écrans de 76 à 140 cm
- Pour réduire les risques de dommages matériels et de blessure, portez l'équipement de sécurité nécessaire et utilisez les outils appropriés.
- L'installation doit être effectuée par au moins deux personnes. N'essayez pas d'installer le support mural sans l'aide d'une autre personne.
- Suivez toutes les instructions et recommandations concernant le dégagement autour du téléviseur et l'emplacement choisi pour le support mural. Pour en savoir davantage, consultez la documentation du téléviseur.
- Le support mural est doté d'une vis de verrouillage de sûreté qui doit être utilisée lorsqu'un téléviseur y est installé. Si la vis de sûreté n'est pas utilisée, le support mural risque de causer des dommages matériels, des blessures ou même la mort.
Félicitations pour votre achat et bienvenue dans le monde Philips!
Pour bénéficier pleinement de l'assistance offerte par Philips, enregistrez votre produit sur le site www.philips.com/welcome
Conçu pour s'adapter à la plupart des marques de téléviseur, en gardant à l'esprit la sécurité et la facilité d'utilisation. Comprend une trousse d'installation en trois étapes faciles avec tout le matériel nécessaire pour fixer le support sur différents types de murs, des modèles de montage et un niveau à bulle. Homologué C-UL pour un poids maximal de 59,87 kg (132 lb).
2.1 Contenu de la boîte
Sac #5 (M) Petite rondelle (N) Grande rondelle (O) Rondelle M6 (x4) d'espacement (x4) d'espacement (x4)
Sac #6 (P) Ancrage en béton (x6) (Q) Boulon M8x63 (x6) (R) Rondelle pour boulon (x6)
2.2 Outils requis
• Tournevis cruciforme
- Clé à cliquet ou broche mandarin avec douille de 1/2 po (13 mm)
• Perceuse portative ou électrique
- Foret de 1/4 po (6 mm) et détecteur de montant pour l'installation sur cloison sèche
- Foret de maçonnerie de 3/8 po (10 mm) pour l'installation sur béton
• Detecteur de montants
Cette section explique les étapes de base de l'installation.
Avertissement
Avant d'installer le support mural, lisez attentivement la section 1, Consignes de sécurité importantes.
3.1 Installation de la plaque murale sur un mur de gypse
Avertissement
Pour assurer une installation sécuritaire, le support mural doit être fixé à deux montants en bois, espacés d'au moins 40,64 cm (16 po). Les montants doivent pouvoir supporter le poids combiné du support et du téléviseur.
1 Reportez-vous au gabarit de montage fourni pour savoir comment fixer le support au mur correctement.
2 À l'aide d'un détecteur de montant, repérez et marquez l'emplacement des deux montants adjacents où vous voulez fixer le support mural, en vous assurant que la marque est bien au centre du montant.
Remarque
Après avoir marqué le centre des montants, vérifiez la solidité de l'emplacement en procédant comme suit :
A) Avec un marteau, enfoncez un clou partiellement sur la marque. Si le clou s'enfonce avec résistance et qu'il est bien solide, la marque est vis-à-vis un montant.
B) Si le clou s'enfonce sans résistance, recommencez la procédure de localisation du montant.
3 Placez le gabarit fourni sur le mur et marquez l'emplacement des 4 trous (deux par montant) où sera fixée la plaque murale. Assurez-vous que les marques sont bien au centre du montant.
4 Avec l'aide d'une autre personne, placez la plaque sur le mur et utilisez le niveau fourni pour vous assurer qu'elle est parfaitement horizontale.
5 Pendant que l'autre personne tient la plaque en place, marquez l'emplacement des 4 trous (deux par montant) sur le mur où sera fixée la plaque murale. Assurez-vous que les marques sont bien au centre de chaque montant. (Ces marques doivent s'aligner avec celles qui ont été faites à l'étape 3 en utilisant le gabarit.)
6 Mettez la plaque de côté et percez un trou de guidage de 6 mm (1/4 de po) sur chaque marque.

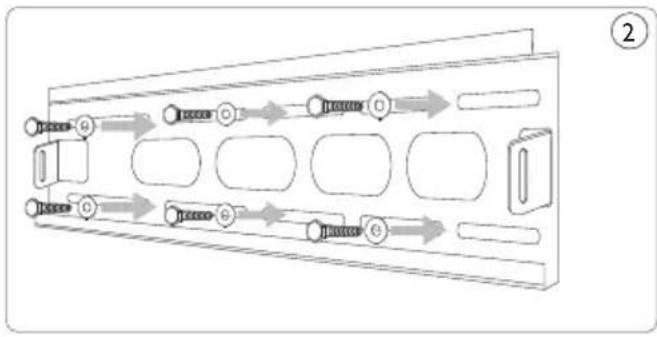

7 Positionnez le support dos au mur et fixez-le à l'aide des boulons (Q) et des rondelles de boulons (R) fournis. Ne serrez pas trop les boulons et tenez le support jusqu'à ce que tous les boulons soient bien en place.
8 Une fois les 4 boulons placés, vissez-les chacun solidement. (Remarque : assurez-vous de ne pas trop les serrer.) ①
3.2 Installation de la plaque murale sur un mur de béton
Avertissement
Pour assurer une installation sécuritaire, le mur de maçonnerie doit pouvoir supporter le poids combiné du support et du téléviseur.
1 Reportez-vous au gabarit de montage fourni et utilisez-le pour assurer un montage fait avec précision.
2 Placez le gabarit fourni sur le mur et marquez l'emplacement des 6 trous où sera fixée la plaque murale.
3 Avec l'aide d'une autre personne, placez la plaque sur le mur et utilisez le niveau fourni pour vous assurer qu'elle est parfaitement horizontale.
4 Pendant que l'autre personne tient la plaque en place, assurez-vous que les marques sont bien centrées dans les trous de la plaque.
5 Mettez la plaque de côté et percez un trou de guidage de 10 mm (3/8 de po) sur chaque marque. Enlevez l'excès de poussière dans les trous.
6 Enfoncez une cheville pour mur de béton (B) dans chaque trou, pour qu'elle soit bien encastrée sans dépasser le mur, en utilisant un marteau au besoin.
7 Positionnez le support dos au mur et fixez-le à l'aide des boulons (Q) et des rondelles de boulons (R) fournis. Ne serrez pas trop les boulons et tenez le support jusqu'à ce que tous les boulons soient bien en place. ②
8 Une fois tous les boulons placés, vissez-les chacun solidement. Ne les serrez pas trop.
Remarque
Si le mur de maçonnerie est recouvert de plâtre ou de gypse, les chevilles doivent traverser complètement la surface externe, sans dépasser le mur de maçonnerie.
3.3 Fixation des bras sur le téléviseur
Avertissement
Prenez toutes les précautions qui s'imposent lors de cette partie de l'installation. Ne posez pas l'écran du téléviseur face au sol, car la surface de visionnement risquerait d'être endommagée.
1 Examinez la partie arrière du téléviseur.
Si l'arrière du téléviseur est plat : utilisez un des boulons courts fournis avec le support. ③

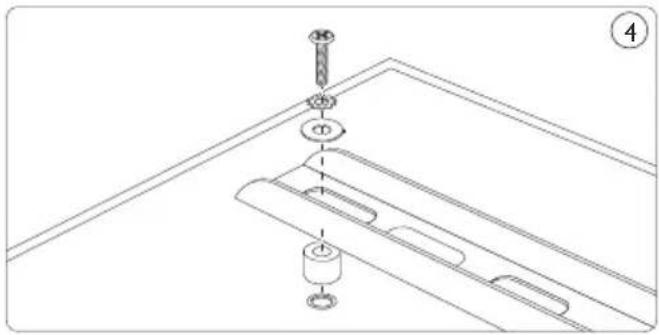

Si l'arrière du téléviseur est courbé ou en retrait : utilisez un des boulons longs avec des rondelles d'espacement. ④
2 Déterminez quel diamètre de boulon est nécessaire en essayant un boulon des sacs 1 à 4 de la trousse de matériel. Ne forcez pas les boulons : si vous sentez une résistance, arrêtez immédiatement pour éviter d'endommager le téléviseur.
3 Fixez les bras à l'arrière du téléviseur à l'aide des boulons identifiés aux étapes 1 et 2 avec les rondelles frein correspondantes (C, F, I ou L). Vous aurez besoin des rondelles M6 (O) si vous utilisez les boulons M4, M5 ou M6. Si l'arrière de votre écran est courbé ou en retrait vous aurez peut-être besoin d'une rondelle d'espacement (M ou N).
4 Assurez-vous que les vis sont serrées, mais pas trop. ⑤
Utilisez un boulon plus long et une rondelle d'espacement pour les téléviseurs dont l'arrière est courbé ou encastré. N'utilisez pas la rondelle M6 (O) si vous utilisez les boulons M8 (J ou K).
4 Montage et réglage
1 Avec l'aide d'une autre personne, soulevez l'écran avec précautions puis placez-le sur la plaque murale. Tenez l'écran en place jusqu'à ce que les bras de montage soient fixés solidement sur le support. ⑥

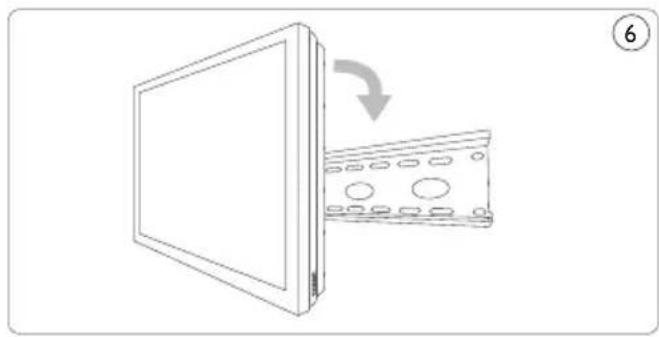

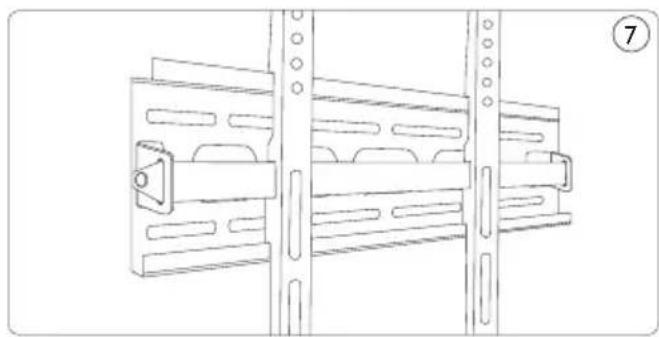

2 Accrochez délicatement l'écran sur la plaque murale. ⑦
Vous devez serrer la barre de sûreté pour empêcher que le téléviseur tombe accidentellement du support.
3 Cette étape DOIT être effectuée pour fixer l'écran sur le support. REMARQUE : Une goupille fendue (incluse) est utilisée pour fixer les bras sur le support; un cadenas (non inclus) peut aussi être inséré dans le trou à l'extrémité de la barre de sécurité pour empêcher le vol du téléviseur. Vous pouvez utiliser une petite goupille fendue pour fixer solidement votre téléviseur à la plaque murale (incluse).
4 Lorsque le téléviseur est installé solidement sur la fixation intramurale, la barre de sécurité doit être mise en place. ⑧
Remarque Insérez le bras dans les fentes de la plaque murale et des fixations murales.
5 Lorsque la barre de sécurité est insérée dans les fentes appropriées, un cadenas (non inclus) peut être installé pour une protection supplémentaire.

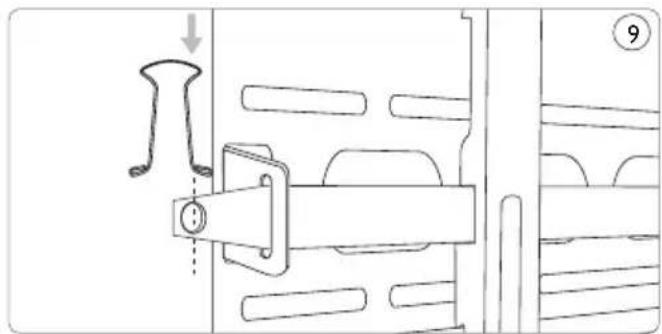

6 Vous pouvez utiliser une petite goupille fendue pour fixer solidement votre téléviseur à la plaque murale (incluse). ⑨
5 Garantie et service
Si vous avez des questions au sujet du support mural ou de son installation, communiquez avec le service à la clientèle de Philips au 1 (919) 573-7854.
Garantie limitée à un an : Philips garantit que ce produit est exempt de défauts de matériau, de fabrication et d'assemblage, dans des conditions normales d'utilisation, conformément aux caractéristiques techniques et avertissements, pour une période d'un an à compter de la date d'achat du produit. L'extension de cette garantie est accordée uniquement à l'acheteur d'origine de ce produit et n'est pas transférable. Pour exercer les droits qui vous sont conférés par la présente garantie, vous devez fournir le reçu original attestant de l'achat sur lequel figure le nom du produit ainsi que la date d'achat. Pour contacter l'assistance clientèle ou bénéficier d'un service sous garantie, appelez le : 1-919-573-7854. AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE N'EST PRÉVUE. Philips s'engage uniquement à réparer ou à remplacer le produit à sa propre convenance. Les dommages accessoires, particuliers et indirects ne sont pas couverts par cette garantie, et ce, dans les limites autorisées par la loi. Cette garantie vous permet de jouir de droits spécifiques. Vous pouvez également jouir d'autres droits, selon les États.
Enregistrez votre produit et obtenez de l'aide sur le site www.philips.com/welcome.
