DNAfx GiT - Pédalier d'effets pour guitare Harley Benton - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédalier d'effets multi-effets pour guitare
Marque	Harley Benton
Modèle	DNAfx GiT
Dimensions (L × H × P)	230 mm × 156 mm × 33 mm
Poids	1,0 kg
Alimentation	Bloc d'alimentation externe 9 V = 300 mA, polarité négative à l'intérieur, secteur 100-240 V ~ 50/60 Hz
Nombre de presets	200 (mémorisables)
Nombre d'effets	151 effets pour guitare + 55 simulations d'ampli + 26 simulations IR (Impulse Response)
Types d'effets simultanés	Jusqu'à 9 types d'effet simultanément (FX, DS, AMP, CAB, NS, EQ, MOD, DLY, REV)
Looper	Phrase Looper avec temps d'enregistrement de 80 secondes
Batterie / Métronome	40 rythmes de batterie et 10 rythmes de métronome
Pédale Expression	Intégrée, peut être calibrée et assignée à divers paramètres
Tuner	Intégré, accord chromatique, plage 435-445 Hz
Connexions d'entrée	INPUT 6,3 mm jack, AUX IN 3,5 mm stéréo
Connexions de sortie	LEFT/MONO et RIGHT 6,3 mm jack, PHONES 3,5 mm stéréo
Connectique USB	USB type B (pour PC/Mac), micro USB OTG (pour smartphone/tablette)
Fonction OTG	Oui, permet l'enregistrement audio/vidéo direct sur périphérique mobile
Écran	Grand écran couleur LED
Boîtier	Aluminium robuste
Consignes de sécurité	Utilisation en intérieur uniquement. Ne pas exposer à l'humidité, aux liquides, aux fortes vibrations. Débrancher en cas d'orage.
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter tout liquide. Protéger de la poussière et de la fumée.
Accessoires inclus	Bloc d'alimentation externe, câble USB ? (vérifier notice)
Réparabilité / Pièces détachées	Contacter le service client Thomann pour les réparations. Pas d'information sur les pièces détachées.

FOIRE AUX QUESTIONS - DNAfx GiT Harley Benton

Comment brancher ma guitare sur le DNAfx GiT ?

Branchez votre guitare à l'entrée INPUT (jack 6,35 mm). Reliez la sortie LEFT/MONO à votre amplificateur, interface audio ou retour d'ampli. Pour un usage casque, utilisez la prise PHONES.

Comment sauvegarder un preset que j'ai modifié ?

Appuyez sur la touche SAVE. Tournez la molette VALUE pour choisir l'emplacement (P001 à P200), puis appuyez sur VALUE. Modifiez le nom en tournant et en appuyant sur VALUE pour chaque lettre, puis confirmez.

Comment utiliser le looper ?

Maintenez la pédale LOOPER (▲) enfoncée pour l'activer. Utilisez la pédale TUNER (▼) pour lancer l'enregistrement (REC), la lecture (PLAY) ou l'overdub (DUB). Appuyez sur LOOPER pour arrêter ou maintenez-la pour effacer (CLEAR). Le temps maxi est de 80 secondes.

Comment calibrer la pédale d'expression ?

Appuyez sur EXP pour ouvrir les réglages. Abaissez la pédale vers l'arrière et appuyez sur VALUE. Ensuite, abaissez-la vers l'avant et appuyez à nouveau sur VALUE. Enfin, exercez une pression vers l'avant tout en appuyant sur VALUE pour régler la sensibilité. Sauvegardez avec SAVE.

Comment utiliser le tuner intégré ?

Maintenez la pédale TUNER (▼) enfoncée pour activer le tuner. Tournez VALUE pour choisir le mode MUTE ou BYPASS et régler la fréquence d'accord (A=435 à 445 Hz). Appuyez sur n'importe quelle pédale pour quitter.

Puis-je enregistrer directement sur mon smartphone ?

Oui, grâce à la fonction OTG. Connectez le port micro USB du DNAfx GiT à votre smartphone ou tablette avec un câble OTG (non fourni). Vous pourrez enregistrer des séquences audio ou vidéo directement.

Comment mettre à jour le firmware ?

Connectez l'appareil à un ordinateur via le port USB (type B). Assurez-vous que l'appareil est sous tension. Utilisez le logiciel dédié (téléchargeable sur le site Thomann) pour effectuer la mise à jour.

Quel est le nombre de presets préprogrammés ?

L'appareil dispose de 200 presets, dont 150 sont préprogrammés (P001 à P150) et 50 libres (P151 à P200). Les presets 1 à 50 sont optimisés pour une connexion large bande, 51 à 100 pour le retour d'ampli, et 101 à 150 pour l'entrée d'ampli.

Comment régler le volume général ?

Utilisez le bouton rotatif MASTER pour régler le volume général. Vous pouvez aussi ajuster le niveau d'entrée via le menu système (SYSTEM > INPUT LEVEL) ou utiliser la pédale d'expression.

Le DNAfx GiT fonctionne-t-il sur piles ?

Non, l'appareil ne fonctionne pas sur piles. Il doit être alimenté par le bloc d'alimentation externe fourni (9 V DC, 300 mA).

MODE D'EMPLOI DNAfx GiT Harley Benton

pédalier multi-effets

Musikhaus Thomann

Thomann GmbH

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 5

1.1 Informations complémentaires.... 6
1.2 Conventions typographiques.... 7
1.3 Symboles et mots-indicateurs.... 8

2 Consignes de sécurité.... 10

3 Performances.... 12

4 Installation.... 13

5 Connexions et éléments de commande.... 23

6 Utilisation.... 29

6.1 Presets.... 29
6.2 Pédale Expression.... 33
6.3 Tap Tempo.... 37
6.4 Batterie.... 38
6.5 Tuner.... 40
6.6 Looper.... 41

DNAfx GiT

th·mann MUSIC IS OUR PASSION

Table des matières

6.7 Fonction OTG.... 43
6.8 Réglages système.... 44
6.9 Logiciel.... 45

7 Liste d'effets.... 46
8 Données techniques.... 62
9 Câbles et connecteurs.... 64
10 Protection de l'environnement.... 66

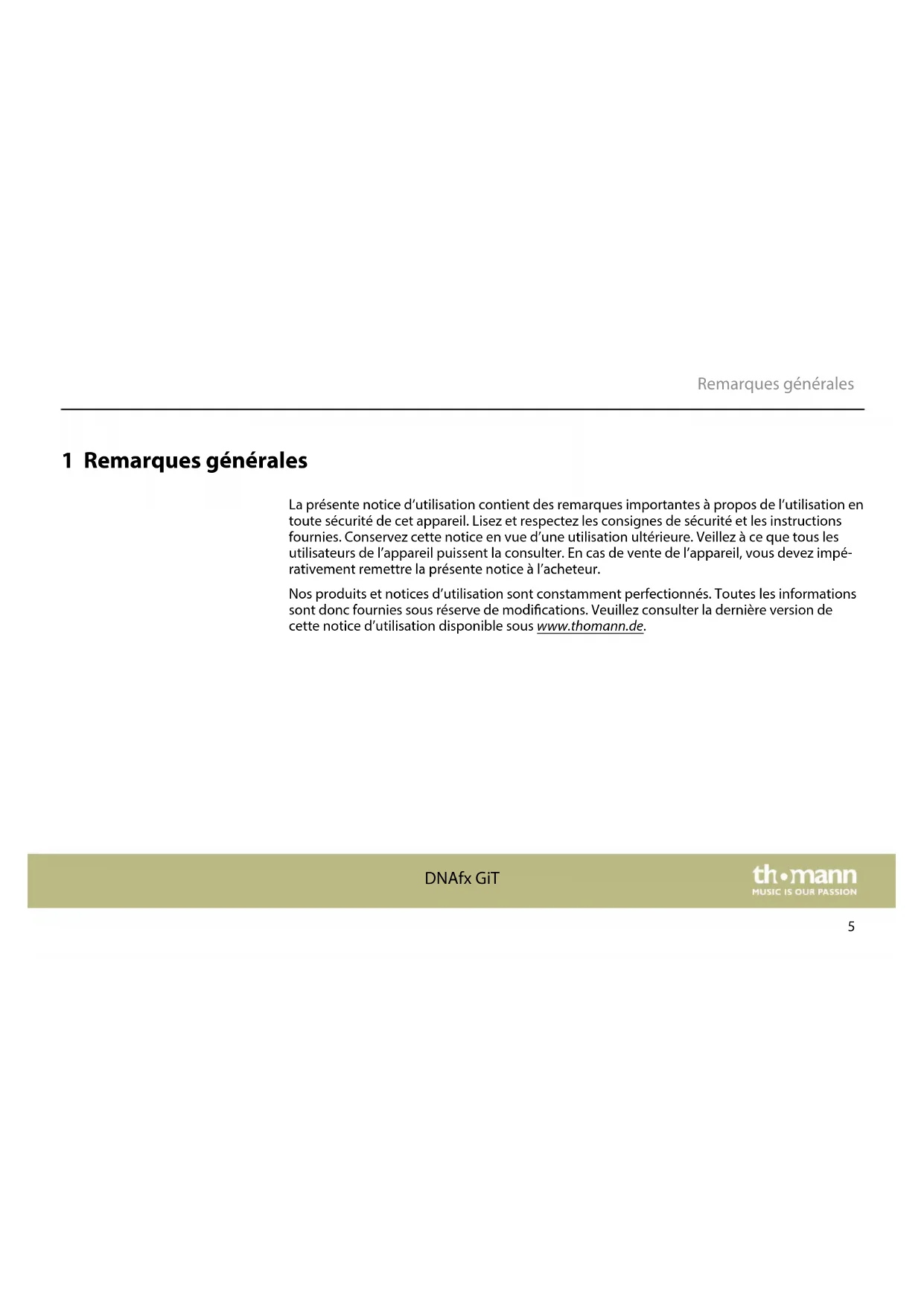

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

DNAfx GiT

th·mann MUSIC IS OUR PASSION

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.

Exemples : « ON » / « OFF »

DNAfx GiT

Instructions

Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche.

Exemple :

1. Allumez l'appareil.
2. Appuyez sur [AUTO].

⇒ Le fonctionnement automatique est démarré.

1. Eteignez l'appareil.

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Avertissement : emplacement dangereux.

DNAfx GiT

th·mann MUSIC IS OUR PASSION

2 Consignes de sécurité

Utilisation conforme

Cet appareil sert à modifier le son des signaux provenant des instruments de musique à microphones électromagnétiques. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

pédalier multi-effets

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

REMARQUE!

Alimentation électrique externe

L'appareil est alimenté en électricité à partir d'un bloc d'alimentation externe. Avant de raccorder le bloc d'alimentation externe, contrôlez si la tension indiquée sur le bloc d'alimentation correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez le bloc d'alimentation externe du réseau d'alimentation afin de réduire le risque de décharge électrique ou d'incendie.

DNAfx GiT

th·mann MUSIC IS OUR PASSION

3 Performances

Caractéristiques particulières de l'appareil :

■ 55 simulations Amp de haute qualité
■ 26 simulations IR (Impulse Response)
■ 151 différents effets de guitare
- jusqu'à 9 types d'effet simultanément
■ 40 rythmes de batterie et 10 rythmes de métronome
■ Phrase Looper avec un temps d'enregistrement de 80 secondes
■ Fonction Tap Tempo
Jusqu'à 200 Presets mémorisables
Pédale Expression intégrée
Grand écran de couleur LED
■ Connectivité USB pour l'édition par PC ou MAC
Boîtier robuste en aluminium

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

DNAfx GiT

th·mann MUSIC IS OUR PASSION

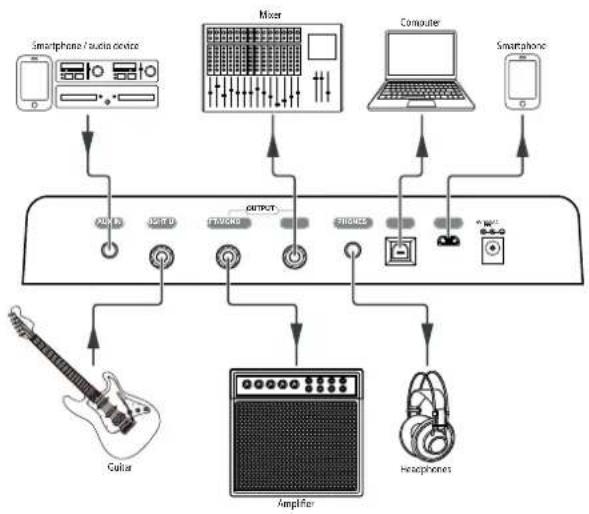

Raccordements réalisables

Connexion de l'alimentation électrique

1. Établissez la connexion entre la guitare et l'équipement.

L'appareil est alimenté en électricité à partir d'un bloc d'alimentation. Avant de raccorder le bloc d'alimentation, contrôlez si la tension indiquée sur le bloc d'alimentation correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

1. Connectez le bloc d'alimentation fourni à l'entrée d'alimentation électrique de l'appareil et branchez-le ensuite dans une prise secteur.

DNAfx GiT

th·mann MUSIC IS OUR PASSION

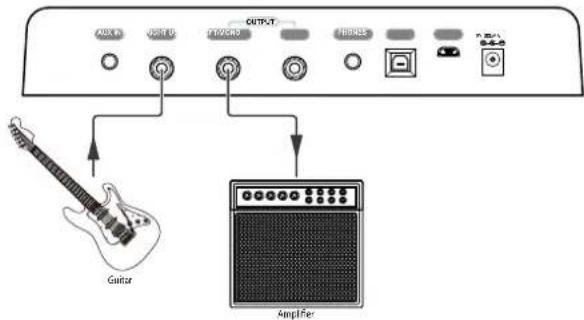

Branchement à la prise d'entrée de l'amplificateur

1. Branchez la guitare à la prise d'entrée [INPUT] de l'appareil.

Désactivez les effets [AMP] et [CAB].

1. Branchez l'entrée de l'amplificateur à la prise de sortie [LEFT MONO] de l'appareil.

Connexion de l'amplificateur

1. Branchez la guitare à la prise d'entrée [INPUT] de l'appareil.

Désactivez l'effet [CAB].

1. Branchez l'interface RETURN de l'amplificateur à la prise de sortie [LEFT MONO] de l'appareil.

DNAfx GiT

th·mann MUSIC IS OUR PASSION

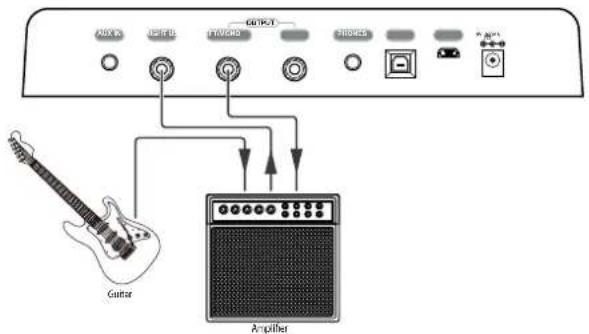

Connexion du looper effets

1. Branchez la guitare à l'entrée d'un amplificateur.
2. Branchez l'interface SEND de l'amplificateur à la prise d'entrée [INPUT] de l'appareil.
3. Branchez l'interface RETURN de l'amplificateur à la prise de sortie [LEFT MONO] de l'appareil.

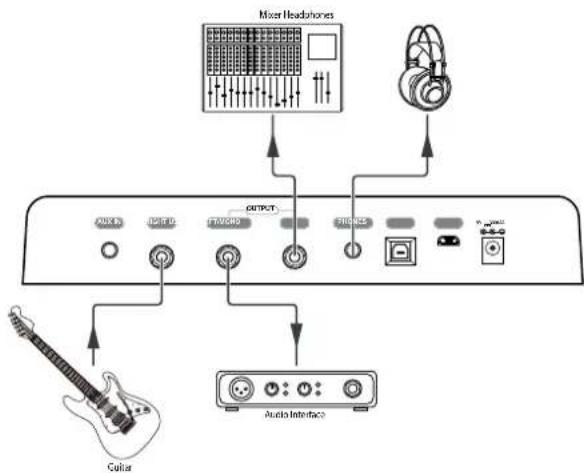

Studio

1. Branchez la guitare à la prise d'entrée [INPUT] de l'appareil.
2. Branchez une interface audio à la prise de sortie [LEFT MONO] de l'appareil.
3. Branchez un pupitre de mixage à la prise de sortie [RIGHT] de l'appareil.

DNAfx GiT

Installation

1. Branchez le casque à la prise [PHONES].

th·mann MUSIC IS OUR PASSION

pédalier multi-effets

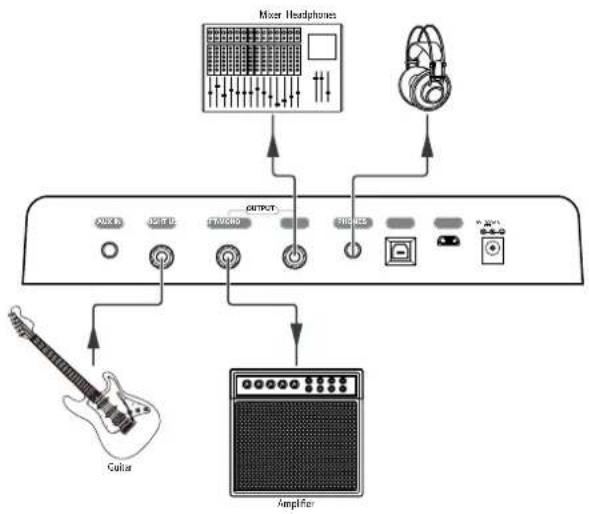

Scène

1. Branchez la guitare à la prise d'entrée [INPUT] de l'appareil.
2. Branchez l'interface RETURN de l'amplificateur à la prise de sortie [LEFT MONO] de l'appareil.

DNAfx GiT

1. Branchez un pupitre de mixage à la prise de sortie [RIGHT] de l'appareil.
2. Branchez le casque à la prise [PHONES].

5 Connexions et éléments de commande

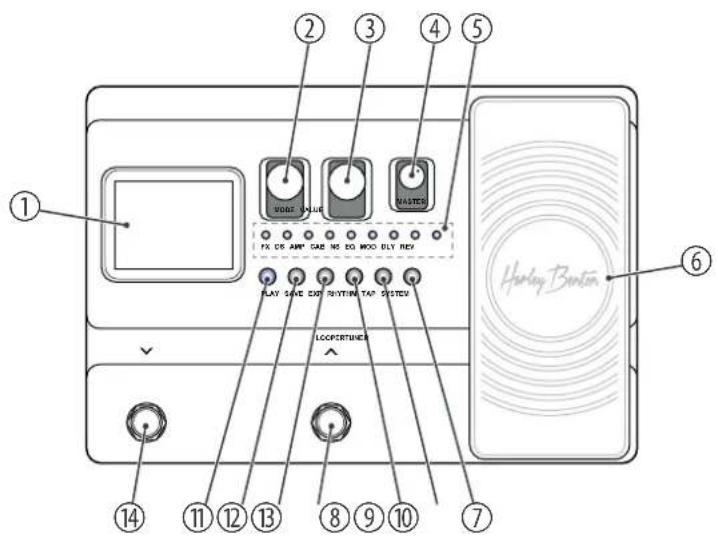

Dessus

1 2 3 4 5 SODAY VALUE STASTES FX DR AMY CAB No EQ WOOD DLY REV PLAY SAVE EXTRIYTH TAP SYSTEM LOCKPOTUMER 14 11 12 13 8 9 10 7 Harley Berton 6

DNAfx GiT

1 Écran
2	[MODE]	Bouton rotatif pour activer et désactiver les modules d'effets.
3	[VALUE]	Bouton rotatif pour changer les pages de menu et pour modifier des paramètres.
4	[MASTER] Bouton rotatif pour régler le volume général.
5	[FX], [DS], [AMP], [CAB], [NS], [EQ], [MOD], [DLY], [REV]	Indicateur LED pour des effetsLes blocs d'effets actifs dans la chaîne d'effets pour le Preset sélectionné sont allumés.
6	Pédale Expression
7	[SYSTEM] Touche pour ouvrir les réglages système
8	[TAP] Touche pour ouvrir les réglages Tap Tempo
9	[RHYTHM]	Touche pour ouvrir la configuration des batteries et du métronome
10	[LOOPER]▲	Pédale pour activer le looper■ Maintenez la pédale enfoncée pour activer le looper■ Looper activé : Appuyez sur la pédale pour activer la fonction STOP/CLEAR.
11	[EXP] Touche pour ouvrir la configuration de la pédale Expression
12	[SAVE] Touche pour ouvrir le menu de sauvegarde prédéfini
13	[PLAY]	Touche pour ouvrir l'affichage du menu prédéfini
14	[TUNER]▼	Pédale pour activer le Tuner■ Maintenez la pédale enfoncée pour activer le Tuner.■ Looper activé : Appuyez sur la pédale pour activer la fonction REC/PLAY/DUB.

DNAfx GiT

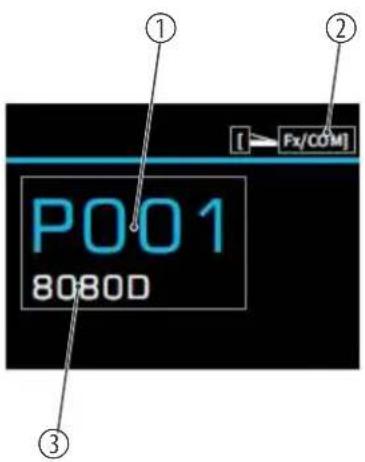

Écran

P001 8080D

1 Numéro du Preset
2 Valeur contrôlée par la pédale Expression
3 Nom du Preset

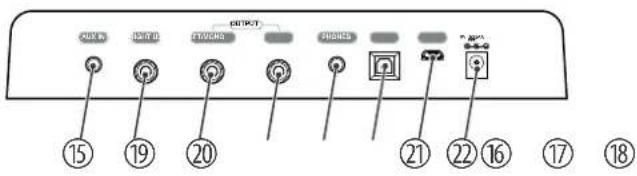

Arrière

OUTPUT FINISH 15 19 20 21 22 16 17 18

15	[AUX IN]	Prise jack en 3,5 mm (stéréo) pour la connexion d'un lecteur (par ex. un lecteur MP3 ou un smartphone)
16	[INPUT]	Prise jack en 6,3 mm pour brancher une guitare ou un autre instrument de niveau de sortie semblable
17	[OUTPUT][LEFT/MONO] Prise jack en 6,3 mm (mono)
18	[OUTPUT][RIGHT] Prise jack en 6,3 mm (mono)
19	[PHONES] Prise jack en 3,5 mm (stéréo) pour raccorder un casque
20	[USB]	Port USB type B pour la connexion de l'appareil à un ordinateurPar l'ordinateur, vous pouvez actualiser le logiciel.

DNAfx GiT

21	[OTG] Port micro USB pour la connexion de l’appareil à un smartphone ou une tablette compatiblePar un périphérique compatible, vous pouvez directement enregistrer les morceaux joués ou éditer des Presets à l’aide d’un logiciel éditeur spécial.
22	[DC IN]Prise de bloc d’alimentation externe en tension continue 9 V. Veillez à la bonne polarité lors du raccordement, le pôle négatif doit être placé à l’intérieur de la fiche.

6 Utilisation

6.1 Presets

6.1.1 Sélectionner Presets

L'appareil dispose de 200 Presets.

Appuyez sur la pédale ou ou tournez le bouton rotatif [VALUE] pour passer entre les Presets.

Les LEDs du bloc d'effets s'allument en fonction du réglage de la chaîne d'effets pour le Preset actuel.

DNAfx GiT

th·mann MUSIC IS OUR PASSION

Preset Condition requise Fonction
P001...P050 Effets AMP et CAB activés		Connexion des appareils large bande (casque, carte son, mixeur, haut-parleur large bande, etc.)
P051...P100	Effets AMP activés	Connexion à l'interface RETURN de l'amplificateur de guitare
P101...P150 Effets AMP et CAB dés-activés		Connexion directe à INPUT de l'amplificateur de guitare
P151...P200 Presets à configurer individuellement

6.1.2 Éditer Presets

L'appareil dispose de 9 blocs d'effets avec lesquels vous pouvez utiliser jusqu'à 9 types d'effets simultanément dans une chaîne d'effets.

Activer un bloc d'effets

1. Tournez [MODE] pour sélectionner un bloc d'effets désactivé.
2. Appuyez sur [MODE].
   ⇒ Le bloc d'effets est activé. L'écran affiche « ON ».

Désactiver un bloc d'effets

1. Tournez [MODE] pour sélectionner un bloc d'effets activé.
2. Appuyez sur [MODE].
   ⇒ Le bloc d'effets est désactivé. L'écran affiche « OFF ».

Éditer effets

1. Tournez [MODE] pour sélectionner le bloc d'effets souhaité.
2. Tournez [VALUE] pour sélectionner la valeur souhaitée (affichage « GAIN » « MID » « PRES » « BASS » « TREBLE » « MST »).

DNAfx GiT

1. Appuyez sur [VALUE].
   → La valeur réglée est automatiquement confirmée.
2. Tournez [VALUE] pour modifier le paramètre.
3. Appuyez sur [VALUE] pour quitter le menu d'édition.

Réglage du volume

Vous pouvez régler le volume des manières différentes :

Par le bouton rotatif [MASTER].
Par le sous-menu « INPUT LEVEL » dans les réglages système.
Par la pédale Expression.
Par le sous-menu « MST » dans les effets.

6.1.3 Enregistrer Presets

1. Appuyez sur [SAVE].

Une fenêtre s'ouvre pour déterminer un emplacement de mémoire et un nom pour le Preset à mémoriser.

pédalier multi-effets

1. Tournez [VALUE] jusqu'à ce que le numéro du Preset souhaité soit atteint où vous voulez mémoriser les paramètres.
2. Appuyez sur [VALUE].

→ La valeur réglée est confirmée.

1. Tournez [VALUE] pour sélectionner la lettre souhaitée pour le nom du Preset.
2. Appuyez sur [VALUE].

→ La valeur réglée est confirmée.

1. Répétez les étapes 4 et 5 jusqu'à ce que vous ayez entré le nom souhaité pour le Preset à mémoriser.

6.2 Pédale Expression

Réglage du volume des effets

1. Appuyez sur [EXP].

→ Le menu pour le réglage de la pédale Expression est ouvert.

DNAfx GiT

1. Tournez [VALUE] jusqu'à ce que l'écran affiche « Level/Volume/MST ».
2. Appuyez sur [VALUE].

→ La valeur réglée est confirmée.

1. Appuyez sur la pédale Expression.
   → La pédale Expression est activée. La LED [EXP] s'allume.

Ouvrir les réglages de la pédale Expression

1. Appuyez sur [EXP].
   ⇒ Le menu pour le réglage de la pédale Expression est ouvert.
2. Tournez [VALUE] jusqu'à ce que l'écran affiche « FUNCTION ».
3. Appuyez sur [VALUE].
4. Tournez [VALUE] pour sélectionner le paramètre souhaité.
5. Appuyez sur la pédale Expression.
   ⇒ Le paramètre sélectionné est activé.

Calibrer la pédale Expression

1. Appuyez sur [EXP].

⇒ Le menu pour le réglage de la pédale Expression est ouvert.

1. Abaissez la pédale Expression vers l'arrière et appuyez sur [VALUE].

⇒ Le réglage est confirmé.

1. Abaissez la pédale Expression vers l'avant et appuyez sur [VALUE].

⇒ Le réglage est confirmé.

1. Abaissez la pédale Expression vers l'avant et exercez une pression vers l'avant. Appuyez simultanément sur [VALUE].

La sensibilité de la pédale Expression pour la pression vers l'avant est maintenant ajustée.

1. Appuyez sur [SAVE] pour mémoriser les réglages.

DNAfx GiT

th·mann MUSIC IS OUR PASSION

Régler le volume de la pédale Expression

1. Appuyez sur [EXP].

⇒ Le menu pour le réglage de la pédale Expression est ouvert.

1. Tournez [VALUE] jusqu'à ce que l'écran affiche « EXP VOL ».

2. Appuyez sur [VALUE].

⇒ L'écran affiche « EXP VOL PEDAL: ON ».

1. Tournez [VALUE] pour sélectionner la valeur souhaitée pour le volume entre « MIN 000 » et « MST 100 ».

2. Appuyez sur [VALUE].

→ Le réglage est confirmé.

Régler l'effet Wah

1. Appuyez sur [EXP].

→ Le menu pour le réglage de la pédale Expression est ouvert.

1. Tournez [VALUE] jusqu'à ce que l'écran affiche « FUNCTION ».

pédalier multi-effets

1. Appuyez sur [VALUE].
2. Tournez [VALUE] jusqu'à ce que l'écran affiche « FX/COMP-POSITION ».
3. Appuyez sur la pédale Expression.

→ Le paramètre sélectionné est activé.

1. Tournez [VALUE] pour sélectionner l'effet FXCOMP souhaité.
2. Appuyez sur [VALUE].

⇒ Le réglage est confirmé.

6.3 Tap Tempo

1. Appuyez sur [TAP].
2. Appuyez sur [DLY].

⇒ L'effet Delay est activé.

1. Tournez [VALUE] pour sélectionner le sous-menu « SUB-D » souhaité.

DNAfx GiT

1. Tournez [VALUE] pour sélectionner la valeur souhaitée.
2. Appuyez sur [VALUE].

⇒ Le réglage est confirmé.

1. Appuyez deux fois sur la pédale [TAP] pour contrôler le temps de temporisation.

⇒ La LED [TAP] s'allume en rouge.

6.4 Batterie

1. Appuyez sur [RHYTHM].
   → La batterie est activée. Les LED des touches [RHYTHM] et [TAP] s'allument en bleu.
2. Tournez [VALUE] pour sélectionner le sous-menu souhaité.
3. Appuyez sur [VALUE].
   → Le réglage est confirmé.

Sous-menu Niveau de menu 1	Niveau de menu 2 Niveau de menu 3 Description
« MODE » « RHYTHM » Active le mode Rhythm.

DNAfx GiT

th·mann MUSIC IS OUR PASSION

6.5 Tuner

1. Maintenez la pédale [TUNER] enfoncée.
   → Le tuner est activé.
2. Tournez [VALUE] pour sélectionner le sous-menu souhaité.
3. Appuyez sur [VALUE].
   ⇒ Le réglage est confirmé.
4. Appuyez sur n'importe quelle pédale pour quitter le mode Tuner.

Sous-menu Description
« MUTE » Le signal audio est rendu silencieux.
« BYPASS » Le signal audio est ponté.
« A=435Hz » ... « A=445Hz » Calibrage du Tuner	La zone d'accord chroma-tique peut s'ajuster entre 435 Hz et 445 Hz.

6.6 Looper

1. ▶ Maintenez la pédale [LOOPER] ▲enfoncée.

→ Le Looper est activé.

1. Tournez [VALUE] pour sélectionner le sous-menu souhaité.

2. Appuyez sur [VALUE].

⇒ Le réglage est confirmé.

Sous-menu Description

« PLAY VOL » Règle le volume de lecture du Looper.

« TIME » Indique la durée d'enregistrement.

DNAfx GiT

th·mann MUSIC IS OUR PASSION

Sous-menu Déclencheur	Description
« REC »	Appuyez sur [TUNER]▼	L'enregistrement est interrompu.
« PLAY » REC/DUB/STOP activé :	Appuyez sur [TUNER]▼	L'enregistrement est lancé.
« DUB » PLAY activé :	Appuyez sur [TUNER]▼	La transmission est lancée.
« STOP » PLAY/DUB activé :	Appuyez sur [LOOPER]▲	La lecture ou la transmission est inter-rompue.
« CLEAR » Appuyez et maintenez [LOOPER] ▲ pendant une seconde.		Toutes les pistes sont supprimées.

Après l'enregistrement de plus 80 secondes, le Looper lance automatiquement la lecture.

L'édition des Presets n'a aucune influence sur le son de la piste enregistrée.

6.7 Fonction OTG

L'appareil peut être utilisé comme interface audio avec un smartphone ou une tablette.

Connectez l'appareil à l'aide d'un câble OTG à un smartphone ou une tablette.

L'appareil est connecté pour l'enregistrement des séquences audio ou vidéo sur le dispositif mobiles.

DNAfx GiT

th·mann MUSIC IS OUR PASSION

6.8 Réglages système

1. Appuyez sur [SYSTEM] pour activer les réglages système.
2. Tournez [VALUE] pour sélectionner le sous-menu souhaité.
3. Appuyez sur [VALUE].
   ⇒ Le réglage est confirmé.

Sous-menu Description
« INPUT LEVEL » Pour régler le niveau d'entrée de l'appareil, -∞~+6 dB.
« SCREEN » Règle la luminosité de l'écran.
« CAB SIM TRHU » Règle les différentes variantes de sortie dans la simulation de l'enceinte de l'appareil.

Sous-menu Description

« RESET » Réinitialise l'appareil aux réglages d'usine.

« OTG OUT » Règle le niveau de sortie pour le mode OTG.

6.9 Logiciel

À l'aide du logiciel de traitement prévu, il est possible de contrôler l'appareil pour des enregistrements audio, des actualisations de logiciel ou pour l'édition des Presets par un ordinateur (PC ou MAC).

Connectez votre ordinateur via le port USB à l'appareil.

Veillez à ce que l'appareil soit connecté à l'alimentation électrique via le bloc d'alimentation fourni.

DNAfx GiT

7 Liste d'effets

FXCOMP

Numéro Désignation Modèle
1 CRY WAH DUNLOP GCB95
2 535 WAH DUNLOP Crybaby 535Q
3 AUTO WAH @WAH
4 TALK WAH AH RedKid Talk wah 'AH'
5 TALK WAH OH RedKid Talk wah 'OH'
6 TOUCH WAH ENVELOPE auto-wah
7 YELLOW COMP YELLOW COMP compressor
8 BLUE COMP BLUE COMP compressor

DS/OD

Numéro Désignation Modèle
1 TUBE DR B.K. Butler Tubedrive
2 808 IBANEZ Ts808
3 PURE BOOST PURE BOOST
4 FLEX BOOST FLEX BOOST
5 DDRIVE BARBER Direct Drive
6 BLACKRAT ProCo Rat
7 GREY FAZE Dunlop Fuzz Face
8 MUFFY EH Big Muff
9 MTL ZONE BOSS METAL ZONE
10 MTL MASTER Digitech METAL MASTER
11 OBSESSIVE DIST Fulltone OCD
12 JIMMY OD 1 Paul Cochrane Timmy OD

DNAfx GiT

Numéro Désignation Modèle
13 FULL DRV Fulltone Fulldrive 2
14 SHRED Marshall Shred master
15 Beebee PRE Xotic BB Preamp
16 BeeBee + Xotic BB Plus
17 RIET Suhr Riot
18 TIGHT DS Amptweaker TightRock
19 FULL DS Fulltone GT-500
20 GOLD CLON Klon Centaur

AMP

Numéro Désignation Modèle
1 65US DX Fender 65 Deluxe reverb
2 65 USTW Fender 65 Twin Reverb
3 59 US BASS Fender 59 Bassman
4 US SONIC Fender Super Sonic
5 US BLUES CL Fender Blues Deluxe clean channel
6 US BLUES OD Fender Blues Deluxe
7 J800 Marshall JCM800
8 J900 Marshall JCM900
9 PLX 100 Marshall Plexi 100
10 E650 CL Engl E650 Clean
11 E650 DS Engl E650 Distortion
12 POWERBELL CL Engl E645 Clean

DNAfx GiT

Numéro Désignation Modèle
13 POWERBELL DS Engl E645 Distortion
14 BLACKNIIGHI CL Engl EN650 Blackmore Clean
15 BLACKNIGHT DS Engl EN650 Blackmore Distortion
16 MARKII CL Mesa Boogie MARK III Clean
17 MARKIT DS Mesa Boogie MARK III Distortion
18 MARKV CL Mesa Boogie MARK V Clean
19 MARKV DS Mesa Boogie MARK V Distortion
20 TRI RECCL Mesa Boogie Triple Rectifier Clean
21 TRI REC DS Mesa Boogie Triple Rectifier Distortion
22 ROCKVRB CL Orange Rockerverb Clean
23 ROCK VRB DS Orange Rockerverb Distortion
24 CITRUS 30 Orange AD 30
25 CITRUS 50 Orange OR 50
26 SLOW 100 CR Soldano SLO-100 Crunch
27 SLOW100 DS Soldano SLO-100 Distortion
28 DR.ZEE 18 JR DR.Z Maz18 Jr
29 DR.ZEE RECK DR.Z Z-Wreck
30 JET100H CL Jet City JCA100H Clean
31 JET100H OD Jet City JCA100H Distortion
32 JAZZ 120 Roland JC-120
33 UK30 CL Vox AC30 Clean
34 UK30 OD Vox AC30 Overdriven
35 HWT103 Hiwatt DR-103
36 Pv5050 CL Peavey 5150 Clean
37 P5050 DS Peavey 5150 Distortion
38 REGAL TONE CL Tone King Falcon Rhythm

DNAfx GiT

Numéro Désignation Modèle
39 REGAL TONE Od1 Tone King Falcon Tweed
40 REGAL TONE Od2 Tone King Falcon Lead
41 CAROL CL Two Rock Coral Clean
42 CAROL OD Two Rock Coral Overdriven
43 CARDEFF Two Rock Cardiff
44 Ev5050 CL EVH 5150 Clean
45 Ev5050 DS EVH 5150 Distortion
46 HT CLUB CL Blackstar HT Stage 100 Clean
47 HT CLUB DS Blackstar HT Stage 100 Distortion
48 HUGEN CL Diezel Hagen Clean
49 HUGEN OD Diezel Hagen Overdrive
50 HUGEN DS Diezel Hagen Distortion
51 KOCHE OD Koch Powertone Overdrive
52 KOCHE DS Koch Powertone Distortion
53 ACOUSTIC 1 Acoustic simulator 1
54 ACOUSTIC 2 Acoustic simulator 2
55 ACOUSTIC 3 Acoustic simulator 3

DNAfx GiT

CAB

Numéro Désignation Modèle
1 US DLX112 Fender Deluxe reverb 112
2 US TWN 212 Fender Twin reverb 112
3 US BASS 410 Fender Bassman 410
4 SONIC 112 Fender Super Sonic 112
5 BLUES 112 Fender Blues deluxe 112
6 1960 412 Marshall 1960A 412
7 EAGLE P412 Engl Pro XXL 412
8 EAGLE S412 Engl Vintage XXL 412
9 MARK 112 Mesa Boogie Mark 112
10 REC412 Mesa Boogie Rectifier 412
11 CITRUS 412 Orange Pc412
12 CITRUS 212 Orange Pc212
13 SLOW 412 Soldano SLO 412
14 DRZEE 112 DR.Z Maz 112
15 DRZEE 212 DR.Z Z-Wreck 212
16 JAZZ 212 Roland JC120 212
17 UK 212 Vox AC30 212
18 HW T412 Hiwatt Ap412
19 PV 5050 412 Peavey 5150 412
20 REGAL TONE 110 Tone King Falcon 110
21 TWO STONES 212 Two Rock 212
22 CARDEFF 112 Two Rock 112
23 EV 5050 412 EVH 5150 412
24 HT 412 Blackstar HTV 412

DNAfx GiT

th·mann MUSIC IS OUR PASSION

Numéro Désignation Modèle
25 GAS STATION 412 Diezel Hagen 412
26 ACOUSTIC 112 1 x 12" cabinet for acoustic amplification

NS

Numéro Désignation Modèle
1 NOISE KILLER NOISE KILLER
2 NTEL REDUCER Intelligent Noise Reduction
3 NOISE GATE Digital noise gate

EQ

8 Données techniques

Connexions d'entrée Alimentation	électrique Prise d'entrée pour bloc d'alimentation
	AUX IN Prise jack en 3,5 mm (stéréo)
	INPUT 1 × prise jack en 6,3 mm
Connexions de sortie Audio 2 × prise jack en 6,3 mm (mono)
		USB 1 × USB, type B
		1 × micro USB
Alimentation électrique	Bloc d'alimentation externe, 100 - 240 V ~50/60 Hz
Tension de service	9 V = 300 mA , polarité négative à l'intérieur
Dimensions (L × H × P) 230 mm × 156 mm × 33 mm
Poids 1,0 kg
Conditions d'environnement Plage de température 0 °C...40 °C

Informations complémentaires

Amp Modeling Oui
Ordinateur de batterie Oui
Accordeur inclu Oui
Pédale Expression Oui
Port USB Oui
Prise de casque Oui
Interface MIDI Non
Line Out Oui
Fonctionnement sur piles Non
Bloc d'alimentation inclu Oui

DNAfx GiT

9 Câbles et connecteurs

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée surtout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

pédalier multi-effets

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

10 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appa-reil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

pédalier multi-effets

Solid olive green horizontal bar with no text, symbols, or markings
