ARNH04GK3A2 - Pompe à eau LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hydro Kit (pompe à chaleur eau-eau) pour température élevée
Marque	LG
Modèle	ARNH04GK3A2
Catégorie	Pompe à eau / Pompe à chaleur
Puissance nominale	4 HP (environ 3 kW)
Alimentation électrique	Monophasé, circuit dédié avec disjoncteur
Modes de fonctionnement	Chauffage, mode tributaire des conditions météorologiques, chauffage de l'eau sanitaire
Température de sortie d'eau	Jusqu'à 70°C (mode élevé) / 50°C (mode bas)
Réfrigérant	Consulter l'étiquette sur l'appareil
Contrôle	Télécommande filaire avec écran LCD et programmation hebdomadaire
Compatibilité thermostat	Thermostat d'ambiance tiers (non fourni)
Fonctions spéciales	Dégivrage automatique, mode silencieux, verrouillage enfant, programmation hebdomadaire et jours fériés
Entretien recommandé	Nettoyage annuel de l'échangeur à plaques avec solution acide douce (acide formique, citrique, etc.)
Sécurité	Mise à la terre obligatoire, disjoncteur différentiel, protection contre les fuites de réfrigérant, arrêt automatique en cas d'erreur
Installation	Par un installateur agréé conformément aux normes locales

FOIRE AUX QUESTIONS - ARNH04GK3A2 LG

Qu'est-ce qu'un Hydro Kit LG ARNH04GK3A2 ?

C'est une pompe à chaleur eau-eau (Hydro Kit) conçue pour produire de l'eau chaude pour le chauffage au sol ou les ventilo-convecteurs, ainsi que pour l'eau sanitaire. Elle fonctionne avec un compresseur et utilise le réfrigérant pour capter les calories de l'air extérieur.

Comment régler la température cible ?

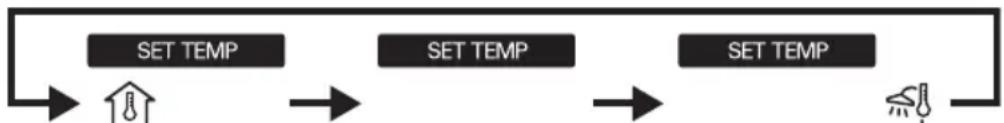

Appuyez sur la touche SET TEMP pour sélectionner le mode (température ambiante, eau, eau sanitaire), puis utilisez les touches ▲/▼ pour ajuster. La plage de réglage dépend du mode et des paramètres d'installation.

Puis-je utiliser un thermostat d'ambiance avec cet appareil ?

Oui, vous pouvez connecter un thermostat d'ambiance tiers (non fourni). La télécommande filaire devient alors un afficheur et certaines fonctions (mode, programmation) sont désactivées. Le produit s'allume/éteint selon le signal du thermostat.

Que faire en cas de code d'erreur affiché ?

Les codes indiquent un incident mineur (capteur défaillant) ou majeur (problème unité extérieure). En cas d'incident mineur, vous pouvez basculer en mode urgence en appuyant à nouveau sur Marche/Arrêt. Pour une erreur critique, coupez l'alimentation et contactez le SAV.

Comment programmer la mise en marche et l'arrêt automatiques ?

Utilisez la programmation hebdomadaire : appuyez sur le bouton Programmation plusieurs fois jusqu'à 'Weekly', sélectionnez le jour, puis réglez les heures de début et de fin pour chaque plage. Jusqu'à 2 actions par jour, 14 au total.

L'appareil peut-il être utilisé en hiver sans risque de gel ?

Oui, l'Hydro Kit intègre un mode dégivrage automatique qui inverse le cycle pour empêcher le gel de l'échangeur extérieur. De plus, il est recommandé de ne pas couper l'alimentation en hiver pour permettre les protections anti-gel.

Comment nettoyer l'échangeur de chaleur à plaques ?

Une fois par an, effectuez un détartrage avec une solution acide douce (acide formique à 5%, acide citrique, etc.). Faites circuler la solution à 50-60°C pendant 2-5 heures, puis rincez à l'eau claire et neutralisez avec une solution basique (NaOH 1-2%).
Attention : N'utilisez jamais d'acide chlorhydrique ou sulfurique.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le disjoncteur n'a pas sauté et que le fusible est en bon état. Assurez-vous que la programmation n'a pas désactivé l'appareil. Si le problème persiste, contactez un technicien agréé.

Puis-je installer l'appareil moi-même ?

Non, l'installation doit être réalisée par un installateur agréé conformément aux normes locales. Une mauvaise installation peut entraîner des risques d'incendie, d'électrocution ou de dysfonctionnement.

Quel est l'entretien courant recommandé ?

Vérifiez annuellement la pression, le débit d'eau, nettoyez le filtre et inspectez l'échangeur pour le tartre. Faites appel à un technicien pour l'entretien complet. Avant chaque saison de chauffe, analysez la qualité de l'eau.

MODE D'EMPLOI ARNH04GK3A2 LG

Veuillez dire attentivement ce manuel avant d'utiliser votre climatisationur et conserveze-le pour vous y reférer ulterieurement.

Hydro Kit (Pour Température Elevée)

Traduction de l'instruction originale

Pour plus d'informations, reportez-vous au CD ou au site web de LG (www/lg.com).

TABLE DES MATIÈRES

Consignes de sécurité 3

Présentation de l'appareil. 8

Consignes d'utilisation 10

Utilisation du thermostat 23

Maintenance et entretien. 26

Gestion de I'exchangeur de chaleur type a plaque. 27

INFORMATIONSÀCONSERVER

Inscrivez le numero de modele et de série :

Modèle

N^ de série

Ils sont mentionnés sur l'étiquette apposée sur la face latérale de l'appareil.

Nom du revendeur

Date d'achat

Agrafez your facture à cette page afin de la retrouver facilement si vous devez, le cas échéant, provener la date d'achat ou vous prévaloir de la garantie.

LISEZ CE MODE D'EMPLOI

Vous y trouvrez des conseils utiles sur la maniere d'utiliser et d'entretenir correctement Hydro Kit.

Un minimum de mesures de précaution de votre part peut vous éviter de perdre beaucoup de temps et d'argent pendant la durée de vie de votre produit.

Vous trouvrez de nombreuses réponses aux problèmes fréquents dans le tableau des conseils de dépannage. La consultation de notre tableau Conseils de dépannage peut vous éviter de faire appel à nos services.

PRECAUTIONS D'USAGE

• Pour toute réparation ou entretien de cet apparéil, contactez le service technique/agré.
• Pour toute installation de cet appareil, contactez l'instandateur agréé.
• Hydro Kit n'est pas destiné à être utilisé par de jeunes enfants ou par des personnes handicapées sans surveillance.
• Il est recommandé de surveiller les jeunes enfants pour s'assurer qu'ils ne jouent pas avec Hydro Kit.
• Lorsque le cable d'alimentation doit être remplace, le remplacement doit être réalisé exclusivement par du personnel autorisé à l'aide des pieces de rechange d'origine.
• L'installation doit être réalisée conformément aux normes locales en vigueur et effectue une fois par du personnel qualifié.

Consignes de sécurité

Afin d'éviter tout risque de blessure pour l'utilisateur ou des tiers, ainsi des dégats matériels, respectez les consignes cédssous.

Toute mauvaise utilisation suite au non-respect des instructions comporte des risques pour les individus et le matériel. Les libellés ci-dessous indiquent leur niveau de gravité.

AVERTISSEMENT

Ce symbole indique un danger de mort ou de blessure grave.

ATTENTION

Ce signe indique un risque de blessure corporelle ou de degat matériel.

AVERTISSEMENT

Raccordez systématique-ment l'appareil à la terre.

• Il existe un risque d'incendie ou d'électrocution.
  Pour toute réparation, contactez le concessionnaire, le revendeur, un électricien qualifié ou un centre de réparation/agréé. Ne tentez pas de démonter ou de réparer vous-même l'appareil.
• À défaut, il existe un risque d'incendie ou de décharge électrique (electrocution).

Évitez d'utiliser un disjoncteur défectueux ou de capacité insuffisante. Utilisez cet apparéil sur un circuit dédié.

• À défaut, il existe un risque d'incendie ou de décharge électrique (electrocution).
  Procedez dans tous les cas à une mise à la terre de l'appareil conformément au schéma de câblage. Ne reliez pas le fil de terre à une canalisation de gaz, une conduite d'eau, à un paratonnerre ou à un fil de terre téléphonique.
• À défaut, il existe un risque d'incendie ou de décharge électrique (electrocution).

N'utilisez pas de bloc d'alimentation a prises multiples. Branchez cet appeareil sur un circuit doted'un disjoncteur dédié.

• Il peut occasionner des chocs électriques ou des incendies.

Fixez soigneusement le panneau et le capot du boitier de commande.

• Sinon, vous risquez de provoquer un incendie ou un choc électrique en raison de la présence de poussière, d'humidité, etc.

Utilisez un disjoncteur ou un fusible de puissance adequate.
- À défaut, il existe un risque d'incendie ou de décharge électrique (electrocution).

Ne changez pas le cable d'alimentation et n'utilisez pas de rallonge. Si le cordon d'alimentation est abimé, dénudé par endroit ou défectueux, replac- ce-le immediatement.
- À défaut, il existe un risque d'incendie ou de décharge électrique (electrocution).

Pour l'installation, le retrait ou la réinstallation, contactez toujours le revendeur ou un centre de SAV/agree.
- À défaut, il existe un risque d'incendie, de décharge électrique (electrocution), d'explosion ou de blessure.

N'installez pas l'appareil sur un support defec-tueux. Assurez-vous que I'emplacement besoin pour I installation ne s'est pas alteré au fil du temps.

• Autrement, le produit risque de tomber.

N'installez jamais l'unité extérieure sur une surface instable, ni dans un endroit où elle risque de tomber.

• La chute de l'unité extérieure peut provoquer des dommages, des blessures voire entrainer la mort.

Si de l'eau penètre dans l'appareil, contactez un service après-vente agreé pour le faire répárer avant de le réutiliser.

• À défaut, il existe un risque d'incendie ou de décharge électrique (electrocution).

Vérifiez bien le fluide frigorigène à utiliser (consultez l'étiquette apposée sur l'appareil).

• Toute utilisation d'un fluide frigorigène non adapté est susceptible d'alterer le bon fonctionnement de l'unité.

N'utilisez pas un cable d'alimentation ni une fiche ou une prise desserrée qui soient endommages.

• Sinon, vous risquez de provoquer un incendie ou un choc électrique.

Ne touchez pas l'appareil et ne l'actionnez pas avec les mains mouillées.

• À défaut, il existe un risque de décharge électrique (electrocution) ou d'incen-die.

Ne placez pas un radiateur ou d'autres appareils de chauffage àproximé du cable d'alimentation.

• À défaut, il existe un risque d'incendie ou de décharge électrique (electrocution).

Assurez-vous que les pièces électriques ne sont pas au contact de l'eau. Veillez notamment à installer l'unité loin de toute source d'eau.

• Il existe un risque d'incendie, de dysfonctionnement de l'appareil ou d'électrocution.

Ne stockez pas et n'utilisez pas de combustible ou de gaz inflammable a proximite de l'appareil.

• À défaut, il existe un risque d'incendie.

Les connexions electriques entre l'unité interieure et l'unité extérieure doivent supporter les contraintes mécaniques et le cable d'alimentation doit être placé de façon à n'exercer aucune traction sur les bornes de connexion.

Toute connexion inadéquate presente un risque de surchauffe ou d'incendie.

Procedez à une mise au rebut réglementaire des matériaux d'emballage, tels que les vis, les clous, les piles, les éléments cassés, etc., après l'installation ou l'entretien de l'appareil. Veillez ensuite à jeter tout sac en plastique.

• Les enfants sont susceptibles de jourer avec ces éléments et de se blesser.

Assurez-vous que la prise du cordon d'alimentation n'est ni sale ni alterée et qu'elle est parfaitement serrée avant de proceder au branchement.

Toute prise sale, alterée ou dessrée presente un risque de chocolélectrique ou d'incendie.

Le transformateur élevateur de l'unité extérieure fournit un courant haute tension aux composants électriques. Assurez-vous de décharger complètement le condensateur avant derialcder à une quelconque réparation.

• Un condensateur charge peut être à l'origine d'un choc électrique.

Lors de l'installation, utilisez le kit fourni à cet effet avec l'appareil.

• Autrement, l'unité risque de tomber et de provoquer de graves blessures.

Utilisez uniquement des composants figurant dans la liste des pieces de rechange. N'essayez enaucun cas de modifier I'équipement.

• Toute utilisation de pieces inadéquates peut causeur un choc électrique, une surchauffe ou un incendie.

N'utilisez pas l'appareil dans un espace hermetiquement clos pendant une longue période. Aérez la piece régulière-ment.

• Sinon, un manque d'oxygène pourrait être observé, ce qui nuirait à votre santé.

N'ouvre pas la grille frontale de l'appareil pendant son fonctionnement (Ne touchez pas le filtre electrostatique, si l'appareil en est équipé).

• Il existe un risque d'incendie, de dysfonctionnement de l'appareil ou d'électrocution.

En cas de bruit, d'odeur ou de fumée anormaux, coupez immédiatement le disjoncteur ou débranchez le cordon d'alimentation.

• À défaut, il existe un risque de décharge électrique (electrocution) ou d'incendie.

Aérez régulièrement la piece ou se trouve l'appareil lorsque celui-ci est utilisé simultanément avec un appar. reil de chauffage, etc.

• Sinon, un manque d'oxygène pourrait être observé, ce qui nuirait à votre santé.

Coupez l'alimentation lors des activités de nettoyage ou de maintenance de l'appareil.

• À défaut, il existe un risque de décharge électrique (electrocution).

Veillez à ce que personne ne puisse trabucher ou tomber sur l'unité extérieure, en particulier les enfants.

• Cela pourrait provoquer des blessures corporelles ou endommager l'appareil.

Veillez à ce qu'il soit impossible de tirer sur le cordon d'alimentation ou de l'endommager pendant le fonctionnement de l'appareil.

• À défaut, il existe un risque d'incendie ou de décharge électrique (electrocution).

Ne placez AUCUN objet sur le cable d'alimentation.

• À défaut, il existe un risque d'incendie ou de décharge électrique (electrocution).

En cas de fuite de gaz inflam mable,fermez la conduite d'arrivée de gaz et ouvrez une fenetre pour aérer avant de mettre le produit en marche.

• N'utilise pas de téléphone et n'allumez ni n'éteignez les interrup-teurs, au risque de provoquer une explosion ou un incendie.

ATTENTION
Faites appel à deux ou plusieurs personnes pourSoulever et transporter l'appareil.	N'exposez pas l'appareil directement à l'action duvent marin (vent salé).	L'appareil doit être instal-le de niveau.
•Attention à ne pas vous blesser.	•You évitez tout risque de corrosion.	•You évitez ainsi toute vibration ou nuisance sonore.
N'installez pas l'appareil dans un endroit où le bruit ou l'air chaud émanant de l'unité extérieure risque de constituer une nuisance pour le voisinage.	Vérifiez systématiquement l'absence de toute fuite de fluide frigorigène après l'installation ou après une réparation de l'appareil.	N'utilisez pas l'appareil à des fins particulières comme la conservation d'aliments, d'oeuvres d'art, etc. Il s'agit d'un Hydro Kit consommateur, et non d'un système de réfrigeration de précision.
•Dans le cas contraire, votre installation pourrait génév vos voisins et être à l'origine d'un conflit avec ces derniers.	•Si le niveau de fluide fri-gorigène est insuffisant, l'appareil risque de tom-ber en panne.	•À défaut, vous risquez d'endommager ou d'alterer ces biens.
N'obstruez pas l'entrée et la sortie du flux d'air.	Utilisez un chiffon doux pour le nettoyage. N'utilisez pas de détergents agressifs ni de solvants ou autres produits de ce type.	Ne montez pas sur l'appareil et ne posez rien dessus. (Outdoor units)
•Au risque d'endommager l'appareil.	•Sinon, vous risquez de provo-quer un incendie ou un choc électrique ou d'endommager les composants en plastique.	•Vous risqueriez de vous blesser ou d'alterer le fonctionnement de l'appareil.
Ne placez pas les mains ou un objet au niveau de l'en-trie ou de la sortie d'air lorsque l'appareil fonctionne.	Déballez et installez le produit avec prudence.	Si une fuite de fluide fri-gorigène se produit lors de la réparation, ne le touchez pas.
•Certaines pieces acérées et amovibles poursraient provoquer des blessures.	•Il compte des arêtes vives représentant un risque de coupure.	•Ce fluide peut provoquer des gelures (brûlures froides).

N'inclinez pas l'unité lorsque vous la déplacez ou que vous la démon- tez.

Si une fuite de fluide frigorigène se produit lors de l'installation, arez la piece immédiatement.

Les procédures de démontage de l'unité et de remplacement de l'huile frigorigène ou de composants du système doivent être executées conformément aux normes locales et nationales.

L'eau condensée qu'elle contient pourrait s'écouler.

• Cela peut être nuisible pour vous santé.

N'exposez pas votre peau, ni les enfants ou les plantes aux courants d'air chaud ou froid.

• Sinon, cela risque d'être nuisible à votre santé.

Utilisez un escabeau ou une échelle stable pour nettoyer ou réparer l'appareil en hauteur.

• Faites attention à ne pas vous blesser.

Présentation de l'ordinateil

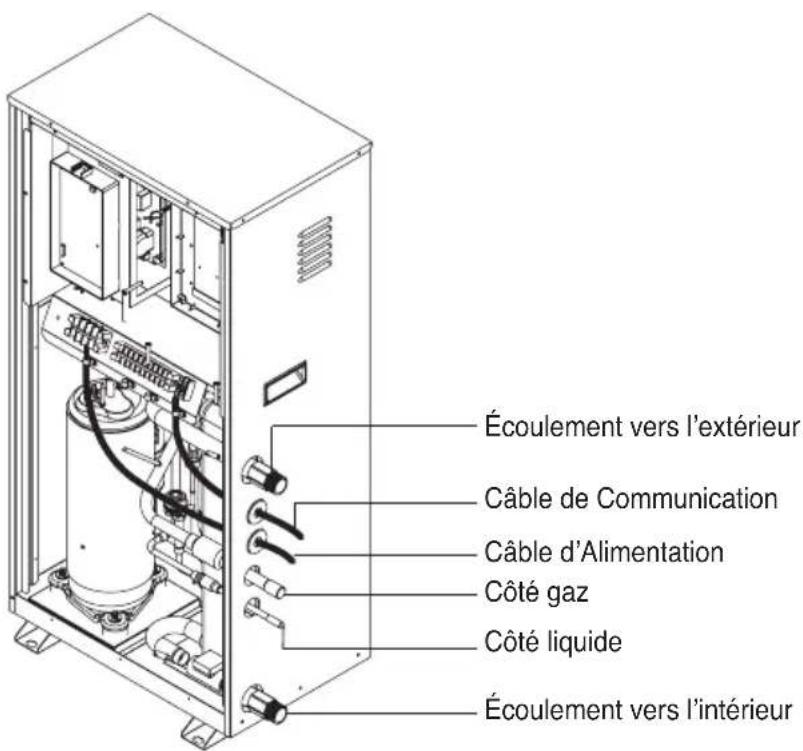

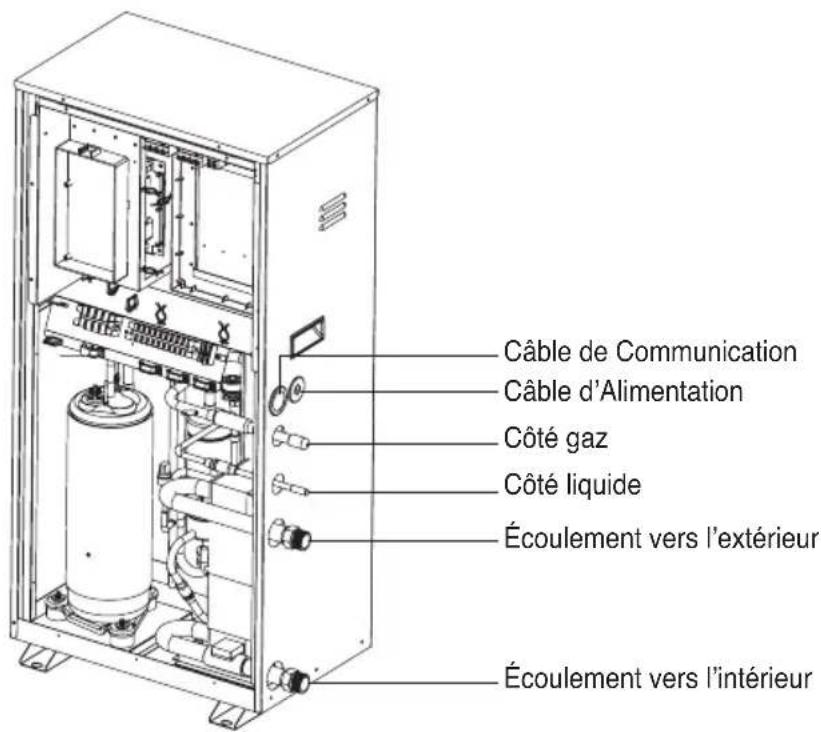

Scheme illustrant une installation classique

8HP(ARNH08GK3A2)

4HP(ARNH04GK3A2)

ATTENTION

Utilisation d'un courant séparé de l'alimentation électrique pour l'unité interieure. (Ne pas connecter ni utiliser le terminal électrique de l'unité extérieure.)

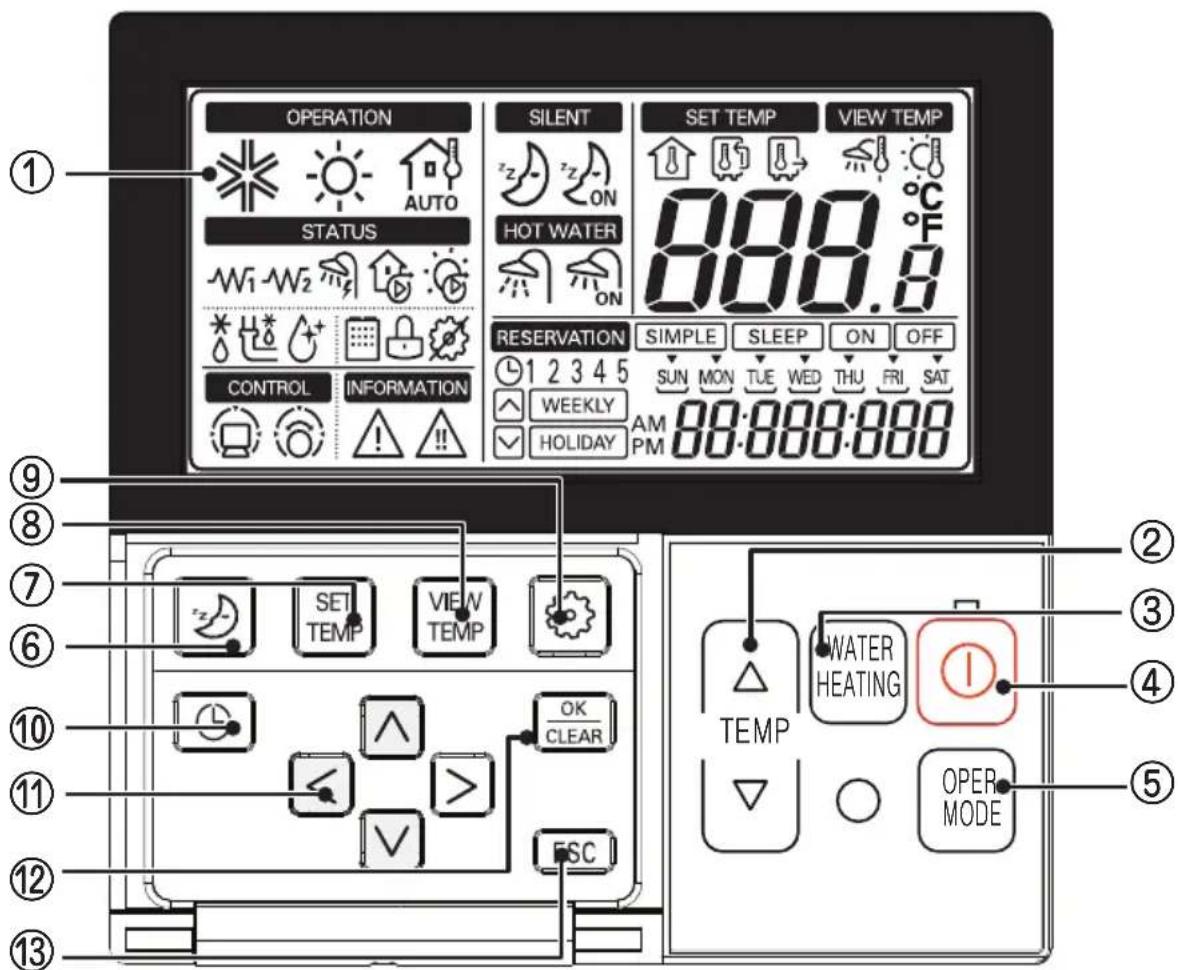

Programmateur à distance

N°	Nom

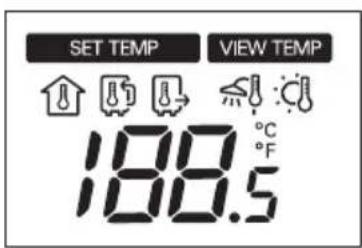

1 Affichage
2 Bouton changement de température
3 Bouton Activation/Désactivation du chauffage d'eau
4 Bouton Marche
5 Bouton Sélection Mode d'Opération
6 Bouton Arrêt/Marche mode silencieux
7 Bouton Mode Réglage Température
8 Bouton Mode Afficher Température
9 Bouton Réglage Fonction
10 Bouton Programmation
11 Bouton Direction (Haut Bas, Gauche, Droite)
12 Touche Définir/Effacer (Set/Clear)
13 Bouton ECHAP

*Les fonctions grisees ne sont pas activées ni affichées.

Consignes d'utilisation

Informations sur le contrôle

POMPE HYDRAULIQUE

Ce symbole indique que la pompe hydraulique est activée.

DEGIVRAGE

Cette icône indique que le mode de dégivrage est actif.
Que ce soit en mode chauffage de l'habitation ou chauffage du réserve d'eau sanitaire, l'échangeur de chaleur extérieur peut geler en raison de la faible température extérieure et de l'humidité. Si une telle situation se produit, l'appareil doit faire l'objet d'un dégivrage. Le cycle est alors inversé: la chaleur est récapurée auprès du système interieur afin d'empecher le système extérieur de geler. Ce mode s'active automatiquement.

L'objet de ce mode est de conserver la température afin d'empêcher tout dommage suite au gel des conduites d'eau.

EXTÉRIEUR

Cette icône indique que l'unité extérieure est active.

VÉROUILAGE ENFANTS

AUCUNE FONCTION

RÉGULATEUR CENTRAL

Cette icône indique que l'appareil est contrôle par une commande centralisée.

THERMOSTAT

Cette icône indique une connexion au thermostat.

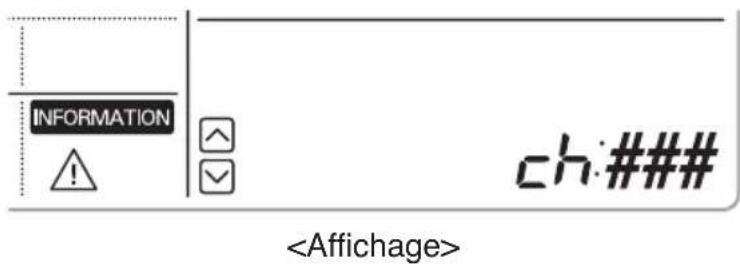

INCIDENT MINEUR

Cette icône indique la présence d'un léger problème.

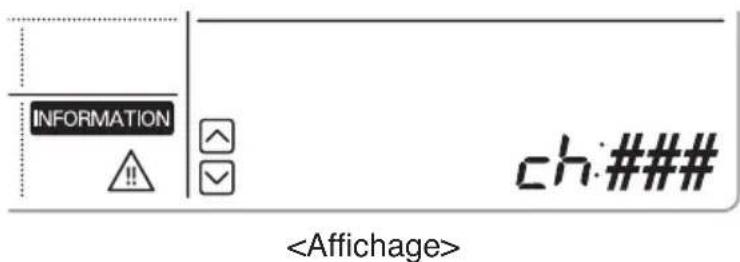

INCIDENT MAJEUR

Cette icône indique la présence d'un grave problème.

Changement du mode

Allumez l'appareil et selectionnez le mode de fonctionnement.

1 Appuyez sur la touche de mise en marche pour allumer l'appareil.

2 Appuyez sur la touche OPER MODE pour selectionner chaque mode de fonctionnement.

Mode chaud

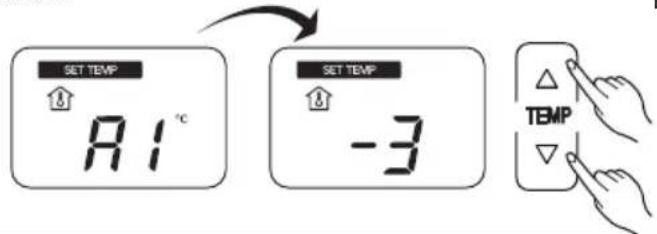

Fonctionnement tributaire des conditions météorologiques

Mode de fonctionnement

• Activation Chauffage - L'appareil produit de l'eau chaude à utiliser pour la climatisation au sol ou la climatisation FCU.
• Activation Chauffage selon conditions météorologiques - Ce mode permet à la température de chauffage appropriée d'être déterminée automatiquement par un profil de température prédéfini.

Sélection de la température cible

1 Appuyez sur la touche SET TEMP pour selectionner chaque mode de fonctionnement.

Température ambiente Température de l'eau Température du gallon d'eau

2 Sélectionnez la température de votrechioix en appuyant sur les touches de modification de la température sous chaque mode.

*Remarque

:Diminue de 1^ C ou de 2^ F par pression sur la touche
: Augmente de 1^ C ou de 2^ F par pression sur la touche

• Nous pouvons modifier la plage des températures de chaque mode lors de l'installation du mode de réglage. Veuillez vous reférer aux codes de fonction 11 à 15.
• L'option de réglage de la température ambiente est disponible si un capteur d'air de la piece à distance (vendu séparation) est installé. Veuillez vous reférer au code de fonction 03.
  Le reglage de la temperature de la citerne sanitaire est disponible lorsqu'une citerne est installee.

Réglage du fonctionnement tributaire des conditions météorologiques

Ce modele est disponible uniquement en mode Chaud.

Par souci d'économie d'énergie et d'optimisation du comport, le réglage de la température suit la même courbe que la température extérieure. Si la température extérieure diminue, la puissance de chauffe de la maison augmente automatique afin de maintainir la température ambiente constante. Tous les paramètres sont définis par l'installateur au cours de la procédure de démarrage et sont adaptés en fonction des caractéristiques du site.

1 Appuyez sur le bouton OPER MODE pour selectionner le mode d'activation selon les consions météorologiques

: Icône de fonctionnement en mode tributaire des conditions météorologiques

2 Sélectionnez le niveau de température de votrechioin appuyant sur les touches de modification de la température. Ex) Decreasing temperature profile by 3^ (base

-5, -4, -3, -2, -1, 0, 1, 2, 3, 4, 5

←Froid Chaud→

Affichage de la température

1 Appuyez plusieurs fois sur la touche View Temp (afficher la température) pour selectionner chaque température. (A chaque fois que vous appuyez sur le bouton View Temperature (Afficher la température), la température ambiente s'affiche pendant 5 secondes.)

VIEWTEMP

: Afficher la température ambiente

VIEWTEMP

: Afficher la température d'entrée

VIEWTEMP

: Afficher la température de sortie

VIEWTEMP

: Afficher la température de l'eau sanitaire (s'affiche UNIQUEMENT en mode de chauffage de l'eau sanitaire)

Température Plage des températures S'affichent à l'écran comme suit :
Air 11°C(51°F)	au-dessous de 11°C(51°F) Lo (faible)
	~ 39°C(102°F) Température réelle
	au-dessus de 39°C(102°F) Hi (élevée)
Eau 0°C(32°F)	Au-dessous de 0°C(32°F) Lo (faible)
	92°C(197°F) Température réelle
	Au-dessus de 92°C(197°F) Hi (élevée)

Verrouillage infant

Cette fonction permet d'empêcher tout enfant ou autre personne d'utiliser la commande.

1 Appuyez sur la touche de réglage des fonctions pour acceder au mode de réglage de l'utilisateur (le champ se met à clignoter).

2 Appuyez sur la touche set/clear (définir/effacer) au terme de la selection. Le segment disparaître.

3 Lorsque l'option de verrouillage infant est activée, l'cone et la mention « CL » s'affichent pendant 3 seconde chaque fois que vous appuyez sur n'importe qu'elle touche, à l'exception de celle qui permet d'afficher la température et de la touche set/clear -définir/effacer).

Pour désactiver ce réglage, appuyez sur le bouton de réglage des fonctions jusqu'à ce que l'icone clignote puis appuyez sur le bouton régler/effacer.

Affichage du code erreur

Lorsqu'une erreur de produit dans l'unité de la porte, le code de l'erreur s'affichera sur la télécommande.

Incident mineur

Un problème est observé au sein de l'unité interieure.

Dans la plupart des cas, cet incident est lie au capteur. Dans ce cas, Hydro Kit peut fonctionner en mode urgence (uniquement en mode chauffage).

Incident important

Un problème a ete identifie a l'intérieur de I'unite exterieure.

Erreur critique

En cas d'erreur critique, le produit s'arrête sans condition.

Dans ce cas, la mention « CH » et le n° du code d'erreur s'affichent par intermittence.

Réglage de l'heure actuelle

Vous pouvez définir l'heure actuelle.

1 Continue à appuyer le bouton de programmation deux fois de suite pour entr'er le mode réglage de l'heure actuelle.

2 Appuyez sur la touche vers la gauche ou vers la droite pour selectionner le jour.

MON TUE WED THU FRI SAT

3 Appuyez sur la touche vers le bas pour passer du champ AM (de 00h01 à 12h00) au champ PM (de 12h01 à 23h59) et inserrement et regler l'heure (Le champs AM/PM va clignoter)

4 Appuyez sur le bouton droit pour passer au champ "Heure". (Le champ "Heure" va clignoter)

5 Appuyez sur la touche vers le haut ou vers le bas pour régler l'heure.

6 Appuyez sur le bouton droit pour passer au champ "Minute". (Le champ "Minute" va clignoter)

7 Appuyez sur le bouton haut ou bas pour régler les Minutes.

BUNMONTWEWTHFAT

1000

PUNMONTWDTHSHAT

PM 1020

8 A la fin du réglage, appuyez sur le bouton set/clear (Définir/Effacer).

SUNMONTUEWEDTHURSAT

10:20

9 Appuyez sur le bouton exit sortie) ou le système va se déclencher sans alimentation de 25 secondes.

Programmation:Réglage d'une programmation simple

Voupefacementactiverlaprogrammation.ActiverUNIQUEMENTlorsque l'unitéest enstand-by.)

1 Appuyez sur la touche de programmation pour acceder au mode de programmation. (le segment clignote).

2 Appuyez sur la touche vers le haut ou vers le bas pour regler l'heure de la programmation.

3 A la fin du réglage, appuyez sur le bouton Réglage/Effacer pour terminer la programmation.

4 Appuyez sur la touche quitter pour quitter l'écran ou le système le fera automatique-ment après 25 secondes d'inactivité.

Programmation : Réglage d'une programmation en mode nuit

Voupez facilement désactiver la programmation (veille). (Activer UNIQUEMENT lorsque l'unité est en fonctionnement.)

1 Appuyez sur la touche de programmation pour acceder au mode de programmation. Appuyez sur le bouton de programmation à plusieurs reprises pour selectionner [sleep reservation]. (ce champ clignote).

2 Appuyez sur la touche vers le haut ou vers le bas pour régler l'heure de la programmation.

3 Lorsque vous avez terminé, appuyez sur la touche définir/effacer (set/clear) pour enregistrer ou non vos réglages.

4 Appuyez sur la touche quitter pour quitter l'écran ou le système le fera automatique-ment après 25 secondes d'inactivité.

Programmation:Réglage de la programmation « ON »

Cette fonctionnalité générale l'activation de l'appareil au terme d'une période déterminée.

1 Appuyez sur la touche de programmation pour acceder au mode de programmation. Appuyez sur le bouton de programmation à plusieurs reprises pour selectionner [on reservation].

2 Appuyez sur la touche vers le haut ou vers le bas pour passer du champ AM (de 00h01 à 12h00) au champ PM (de 12h01 à 23h59) et inversement.

3 Appuyez sur le bouton droit pour passer au champ "Heure". (Le champ "Heure" va clignoter)

4 Appuyez sur la touche vers le haut ou vers le bas pour régler l'heure.

5 Appuyez sur le bouton droit pour passer au champ "Minute". (Le champ "Minute" va clignoter)

6 Appuyez sur le bouton haut ou bas pour régler les Minutes.

7 Lorsque vous avez terminé, appuyez sur la touche définir/effecter (set/clear) pour enregistrer ou non vos réglages.

8 Appuyez sur la touche quitter pour quitter l'écran ou le système le fera automatiquement après 25 secondes d'inactivité.

Programmation:Réglage de la programmation « OFF »

Cette fonctionnalité générale la désactivation de l'appareil au terme d'une période déterminée.

1 Appuyez sur la touche de programmation pour acceder au mode de programmation. Appuyez sur le bouton de programmation à plusieurs reprises pour sélectionner [off reservation].	RESERVATION 2 12:00
2 Appuyez sur la touche vers le haut ou vers le bas pour passer du champ AM (de 00h01 à 12h00) au champ PM (de 12h01 à 23h59) et inversement.	OFF 2 12:00
3 Appuyez sur le bouton droit pour passer au champ "Heure". (Le champ "Heure" va clig-noter)	OFF 2 12:00
4 Appuyez sur la touche vers le haut ou vers le bas pour régler l'heure.	OFF 2 11:00
5 Appuyez sur le bouton à droite pour acceder à la section « Minute ». (Le champ "Minute" va clignoter)	OFF 2 11:00
6 Appuyez sur le bouton haut ou bas pour régler les Minutes.	OFF 2 11:20
7 Lorsque vous avez terminé, appuyez sur la touche définir/effac-er (set/clear) pour enregistrer ou non vos régliages.	OK CLEAR
8 Appuyez sur la touche quitter pour quitter l'écran ou le sys-tème le fera automatiquement après 25 secondes d'inactivité.	ESC

Programmation : Programmation hebdomadaire

La programmation hebdomadaire est activée lorsque l'houre actuelle est définie.

1 Appuyez sur la touche de programmation pour acceder au mode de programmation. Appuyez sur le bouton de programmation à plusieurs reprises pour sélectionner [Weekly reservation]. (ce champ clignote).	RESERVATION SUN MON TUE WED THU FRI SAT WEEKLY 10:00-
2 Appuyez sur la touche vers la gauche ou vers la croite pour sélectionner le jour.	SUN MON TUE WED THU FRI SAT SUN MON TUE WED THU FRI SAT
3 Appuyez sur la touche vers le haut ou vers le bas pour afficher le nombre d'actions.	RESERVATION SUN MON TUE WED THU FRI SAT WEEKLY 00:00-
4 Appuyez sur le bouton droit pour passer au champ "Heure". (Le champ "Heure" va clignoter) (Le champ "Heure" va clignoter)	RESERVATION SUN MON TUE WED THU FRI SAT WEEKLY 10:00- Section « début de la période »
5 Appuyez sur la touche vers le haut ou vers le bas pour régler l'heure du début de la période.	RESERVATION SUN MON TUE WED THU FRI SAT WEEKLY 11:00-
6 Appuyez sur le bouton droit pour passer au champ "Minute" dans la section D'oubt de la Période. (Le champ "Minute" va clignoter)	RESERVATION SUN MON TUE WED THU FRI SAT WEEKLY 11:00-
7 Appuyez sur la touche vers le haut ou vers le bas pour régler les minutes du début de la période.	RESERVATION SUN MON TUE WED THU FRI SAT WEEKLY 11:30-
8 Appuyez sur le bouton droit pour passer au champ "Heure" dans la section Fin de la Période. (Le champ "Heure" va clignoter)	RESERVATION SUN MON TUE WED THU FRI SAT WEEKLY 10:00- Section de la fin de la période

9 Reportez-vous à la procédure de l'étape n° 5 à l'étape n° 7 pour régler le temps d'arret. La méthode est la même.

10 Lorsque vous avez terminé, appuyez sur la touche définir/effacer (set/clear) pour enregistrer ou non vos réglages. Le segment under bar sera créé, une fois l'opération terminée.

11 Reportez-vous à la procédure de l'é-tape n° 2 à l'étape n° 10 pour régler un autre programme hebdomadaire. La méthode est la même.

12 Appuyez sur la touche quitter pour quitter l'écran ou le système le fera automatiquement après 25 secondes d'inactivité.

Description d'une restriction hebdomadaire



  Il est possible de programmer jusqu'à deux actions par jour, soit 14 actions au total.

Programmation:Programmation des jours fériés

Cette fonctionnalité permet d'interrompre automatiquement le fonctionnement de l'appareil certains jours. 1 Appuyez sur la touche de programmation pour acceder au mode de programmation. Appuyez sur le bouton de programmation à plusieurs reprises pour selectionner [Holiday reservation]. (ce champ clignote).   2 Appuyez sur le bouton gauche et droit pour programmer les jours fériés.   3 Lorsque vous appuyez sur le bouton régler/effacer après avoir terminé la seLECTION, le jour sélectionné disparait.   4 Appuyez sur la touche quitter pour quitter l'écran ou le système le fera automatiquement après 25 secondes d'inactivité.

Utilisation du thermostat

Le « thermostat » largement évoqué dans ce chapitre, relève des accessoires tiers. LG Electronics ne fournit pas de thermostat mais vous pouvez utiliser des thermostats de fabricants tiers. Le thermostat d'ambiance peut etre utilise pour un contrôle plus facile et comfortable. Ce chapitre vise à vous fournir toutes les informations utiles pour une utilisation du thermostat plus efficace et correcte.

ATTENTION

1. Certains thermostats de type electromécanique sont dotés d'un système de lié à attente pour une meilleure protection du compresseur. Dans ce cas, toute modification du mode de fonctionnement peut se révérer plus longue que prévue. Lisez attentivement le manuel du thermostat si l'appareil ne répond pasrapidement. 2. Le réglage de la plage de température par le thermostat peut être différent de celui du produit. La température de chauffage régée devrait être可以选择 dans la plage de température du produit.

Utilisation du thermostat

Pour savoir comment activer/désactiver le thermostat, comment régler la température cible, comment changer de mode de fonctionnement, etc., veillez vous référer au manuel d'utilisation fourni avec le thermostat.

Activation du Thermostat par commande à distance

Fonctionnalités disponibles lorsqu'un thermostat est installé :

- Touche SET TEMP (définir la température) VIEW Touche VIEW TEMP (afficher la température) Bouton de réglage de la température (*) Temp - Activation/désactivation du chauffage de l'eau Sanitaire (^) : The product does not turn on / off according to the setting temperature at the remote controller. Il s'allume/s'eteint sur la base du signal du thermostat.

- Fonctionnalités NON disponibles lorsqu'un thermostat est installé :

- OPER MODE Sélection du mode de fonctionnement (chaud/tributaire des conditions météorologiques) Planification hora - Fonctionnement On/Off

Fonctionnement en mode urgence

- Définition des termes

- Incident : tout problème susceptible de provoquer l'arrêt du système et de permettre son redémarrage temporaire dans des conditions de fonctionnement limitées, sans aucune intervention d'un technicien/agréé. - Erreur : tout problème susceptible de provoquer l'arrêt du système et de permettre son redémarrage UNIQUEMENT après l'intervention d'un technicien/agree. - Mode urgence : fonctionnement du chauffage temporaire lorsqu'un incident est observé au niveau du système.

- Intérêt de la prise en compte des « incidents »

- Contrairement à d'autres climatiseurs, Hydro Kit fonctionne généralement tout l'hiver sans arrêt du système. - Si un problème qui n'affecte pas de manière critique la puissance de l'appareil à produit de l'énergie de chauffage, est observé, le système peut continuer à fonctionner temporairement en mode urgence, si l'utilisteur le souhaite.

- Classification des incidents

- Les problèmes sont classés selon deux niveaux de gravité : problème léger et problème grave - Incident mineur: un problème est observé au sein de l'unité interieure. Dans la plupart des cas, cet incident est lié au capteur. L'unité extérieure fonctionne en mode d'urgence (commutateur DIP n^4 de la cartelectronique de l'unité interieure). - Incident important : un problème est observé au sein de l'unité extérieure. - Incident affectant une option : un problème est observé au niveau du fonctionnement d'une option, par exemple, le chauffage du ballon d'eau. Dans ce cas d'un problème d'option, l'origine du problème ne met pas en cause le produit.

- Niveau de fonctionnement en cas d'urgence

- Lorsque le système rencontres un problème, il arrête le fonctionnement et attend la décidion de l'utilisateur : appel du centre de SAV ou enclenchement du mode urgence. - Pour enclencher le mode urgence, l'utilisateur appuie simplement une deuxième fois sur le bouton marche/arrêt. - Deux niveaux différents sont disponibles en mode urgence : Cycle de température élevée et cycle de températureasse. - En mode urgence, l'utilisateur ne peut pas regler la température cible.

	Commutateur DIP(#4)	Température de l'eau de sortie cible	Température ambiente cible	Température de l'eau sanitaire cible
Cycle de température élevé	OFF 70°C(158°F)	24°C(75°F) 70°C(158°F)
Cycle de température BASSE	ON 50°C(122°F)	19°C(66°F) 50°C(122°F)

- Les caractéristiques suivantes sont autorisées en cas d'opération d'urgence :  Fonctionnement On/Off  Touche VIEW TEMP (afficher la température) (*)  Bouton de réglage de la température (*)  Activation/désactivation du chauffage de l'eau sanitaire (^*) : La tempéature mesurée par un détecteur défectueux s'affiche - - - Le produit ne s'allume/s'eteint pas sur la base de la température programmée par le régulateur à distance. Il s'allume/s'eteint sur la base du signal du thermostat. - Fonctionnalités NON disponibleses en mode urgence :  Sélection du mode de fonctionnement (chaud/tributaire des conditions météorologiques)  Planification horaire  SETTEMP(définir la température) - Incidents multiples : Incident au niveau d'une option + incident mineur (ou important) - Si un incident d'options se produit en même temps qu'un incident léger (ou grave), le système donne la plus grande priorité à l'incident léger (ou grave) et fonctionne tel qu'il devrait en cas d'incident léger (ou grave). - Par conséquent, le chiffage de l'eau sanitaire est parfois impossible en mode d'opération d'urgence. Si l'eau sanitaire n'est pas chauffée en mode urgence, vérifie l'état de la sonde d'eau sanitaire et de l'alimentation électrique connexe. - Le mode urgence n'est pas redémarré automatiquement après la réinitialisation de l'alimentation électrique principale. - Dans des conditions normales, les informations de fonctionnement de l'appareil sont restaurées et reliçées automatiquement après la réinitialisation de l'alimentation électrique principale. - Toutefois, en mode urgence, le redémarrage automatique est interdit afin de protégger l'appareil. - Par conséquent, l'utilisateur doit redémarrer l'appareil après avoir réinitialisé l'alimentation lorsque le mode urgence fonctionne.

Maintenance et entretien

Activités de maintenance

Afin de garantir une disponibilité optimale de l'unité, il convient de procéder à une série de vérifications au niveau de l'unité et de l'alimentation électrique, régulièrement (une fois par an). La maintenance doit être réalisée par un technicien/agree local.

Lorsque l'unité n'est pas utilisé...

ATTENTION

- Si l'appareil n'est pas utilisé pendant une longue période, nous vous recommandons vivement DE NE PAS COUPER L'ALIMENTATION ÉLECTRIQUE de l'appareil. - Si l'alimentation n'est pas fournie, certaines actions de protection spécifiées ( comme le dispositif anti-verrouillage de la pompe à eau) ne peuvent pas été réalisées.

Contactez le service technique immédiatement dans les cas suivants :

1. Survenance d'un phénomène anormal (odeur de brûlé, bruit intense, etc.). Arrêtez l'unité et coupez le disjoncteur. N'essayez enaucun cas de réparer l'appareil vous-même ou de le redémarrer en pareille situation. 2. Le cable de l'alimentation principale est extrémement chaud ou est endommagé. 3. Un code erreur est génére grâce à l'autodiagnostic. 4. Fuite d'eau depuis l'unité interieure. 5. L'interrupteur, le disjoncteur (de sécurité, différentiel) ou un fusible ne fonctionne pas correctement. L'utilisateur doit vérifier et nettoyer régulièrement l'unité afin d'éviter toute ALTERATION de ses performances. Dans certains cas, cette tâche doit être réalisée par un technicien qualifié.

Gestion de l'échangeur de chaleur type à plaque

Le rendement de l'échangeur de chaleur type à plaque diminuera, ou l'échangeur risque d'être cassé en raison du gel et d'éclatement par la diminution du début, avec accumulation d'la formation du tartre. Pour ces raisons, il est nécessaire de:gérer périodiquement l'échangeur pour éviter la formation du tartre.

Les éléments suivants sont à vérifier au début du démarrage de la saison. (Intervalle: Une fois par an)

1. Analyser I'eau pour voir si on est dans l'etat standard ou non. 2. Nettoyer le filtré. 3. Vérifier si le début est correct. 4. Vérifier que le milieu de fonctionnement est correct. (Pression, début, températe de sortie de l'eau, etc.)

Suivez la procedure suivant pour nettoyer l'échangeur de chaleur type à plaque. (Intervalle: Une fois par an)

1. Pour le nettoyage du solvant chimique, vérifie si la pompe à eau est équipée d'une sortie d'entretien. La solution chimique appropriée comprend de l'acide formique avec 5% de dilution, de l'acide citrique, de l'acide oxalique, de l'acide acétique, et de l'acide phosphorique. L'acide acétique, l'acide phosphorique est approprié. ( Il ne faut jamais utiliser de l'acide hydrochlorique, de l'acide sulfurique et de l'acide nitrique car ils sont corrosifs). 2. Lors du nettoyage, veillez à vérifier que le robinet-vanne de l'entrée/sortie de la conduite d'eau et la vanne de la conduite de vidange de l'eau soient fermées hermétiquement. 3. Raccordez la conduite du nettoyage de la solution chimique à travers le bouchon d'entretien de la conduite d'eau; et replisssez de détergent à 50^ - 60^ dans l'échangeur de chaleur type à plaque et faites circuler avec une pompe pendant 2-5 heures. Le temps de circulation dépend de la température du détergent ou du degré de formation du tartre. Ainsi, observez le changement de la couleur du puits de la solution chimique pour déterminer le temps de circulation pour éliminer les tartres. 4. ÀpRES le travail de la circulation de la solution, vidangez toutes les solutions à l'intérieur de l'échangeur de chaleur type à plaque; et replississez en hydroxyde de sodium (NaOH) à 1-2% ou en carbonate d'hydrogène de sodium NaHCO3 à faire circuler pendant 15-20 minutes pour neutraliser l'échangeur de chaleur. 5. Àpres le travail de neutralisation, nettoyez l'intérieur de l'échangeur de chaleur type à plaque avec de l'eau propre. Vous pouvez vérifier à ce que la solution chimique soit éliminée avec succès en mesurant la concentration pH de l'eau. 6. En cas d'utilisation d'un autre dédTangent disponible sur le marché, veillez à vérifier à l'avance s'il a une réaction corrosive avec l'acier inoxydable ou le cuivre. 7. Pour plus de détails sur les détergents chimiques pour nettoyage, receivez une consultation de la part d'un expert dans le domaine concerné.

Conseils de dépannage! Pour gagner du temps et de l'argent!

Vérifiez les points suivants avant de contacter le service après-vente... Si la panne persiste, veuillez contacter le concessionnaire.

Problème Explication
Hydro Kit ne fonctionne pas.	•您étés-vous trompé en réglient le programmateur?
	•Le fusible a-t-il lâché ou le disjoncteur a-t-il été déclenché?
Une odeur particulière se dégaje de la pièce.	•Vérifiez qu'il ne s'agit pas d'une odeur d'humidité provenant des murs, du revêtement de sol, du mobilier ou de tissus.
Hydro Kit ne fonctionne pas pendant environ 3 minutes lors du redémarrage.	•Il s'agit d'une mesure de protection du mécanisme.
	•Attendez environ trois minutes pour que l'appareil se mette en marche.
Le mode Froid ou Chaud ne fonctionne pas correctement.	•La pièce était extrÊmentement chaude lorsque l'Hydro Kit a été activé pour la première fois. Laissez-lui le temps de la refroidir.
	•Le réglage de la tempête est-il correct?
Le fonctionnement de l'unité est bruyant.	•Le flux du fluide frigorigène génére du bruit. - Lors du démarriage ou de l'arrêt du système, le bruit généra par le flux du fluide frigorigène peut être perceptible. •Bruit émanant de l'échangeur thermique de l'unité interieure - Lors du fonctionnement en mode Froid, l'échangeur thermique de l'unité interieure peut générer du bruit d'à la fusion ou au gel de l'eau. •Bruit d'eau - Lors du démarriage ou de l'arrêt de l'unité, les canalisations d'eau peuvent générer du bruit •Lors du dégivrage - Du bruit peut émaner de l'unité en raison du dégivrage.
De la vapeur se forme dans l'unité interieure.	•Vapeur provenant de l'échangeur thermique extérieur - Lors du dégivrage, la glace au niveau de l'échangeur thermique extérieur fissionne, en générant de la vapeur.
L'affichage du régulateur à distance est à peine visible, ou rien ne d'affiche.	•Le disjoncteur s'est-il déclenché?

  Life's Good
