ARNU15GM1A4 - Pompe à eau LG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Capacité de refroidissement : 15 000 BTU
Type de pompe	Pompe à eau pour climatiseur
Utilisation	Conçue pour évacuer l'eau condensée des climatiseurs
Maintenance	Vérifier régulièrement le niveau d'eau et nettoyer le filtre
Sécurité	Éviter tout contact avec l'eau pendant l'utilisation
Informations générales	Compatible avec plusieurs modèles de climatiseurs LG

FOIRE AUX QUESTIONS - ARNU15GM1A4 LG

Comment installer la pompe à eau LG ARNU15GM1A4 ?

Pour installer la pompe, suivez les instructions dans le manuel d'utilisation. Assurez-vous que la pompe est placée sur une surface plane et stable. Connectez les tuyaux d'entrée et de sortie selon les indications fournies.

Que faire si la pompe ne s'allume pas ?

Vérifiez si la pompe est correctement branchée à une source d'alimentation. Assurez-vous également que le disjoncteur n'a pas sauté. Si la pompe ne s'allume toujours pas, contactez le service client.

Comment savoir si la pompe fonctionne correctement ?

Écoutez le fonctionnement de la pompe. Elle doit produire un bruit régulier. Vérifiez également le débit d'eau pour vous assurer qu'il est conforme aux spécifications de la pompe.

Que faire si la pompe fait un bruit inhabituel ?

Un bruit inhabituel peut indiquer un problème. Vérifiez si la pompe est correctement installée et s'il n'y a pas d'obstructions dans les tuyaux. Si le problème persiste, il est conseillé de contacter un professionnel.

Comment entretenir la pompe à eau LG ARNU15GM1A4 ?

Pour entretenir la pompe, nettoyez régulièrement les filtres et vérifiez l'état des tuyaux. Assurez-vous qu'il n'y a pas de fuites et que toutes les connexions sont sécurisées.

Quelle est la capacité de la pompe LG ARNU15GM1A4 ?

La pompe a une capacité de pompage maximale de 1,5 m³/h, ce qui la rend adaptée pour des applications domestiques.

La pompe peut-elle fonctionner en dehors ?

Oui, la pompe peut être utilisée à l'extérieur, mais elle doit être protégée des intempéries et des températures extrêmes.

Comment dépanner un problème de fuite ?

Identifiez l'origine de la fuite en vérifiant les joints et les connexions. Serrez les raccords si nécessaire et remplacez les joints usés.

Quelle garantie offre LG pour la pompe à eau ARNU15GM1A4 ?

La pompe est généralement couverte par une garantie de 2 ans. Vérifiez les détails de votre garantie dans le manuel d'utilisation ou sur le site web de LG.

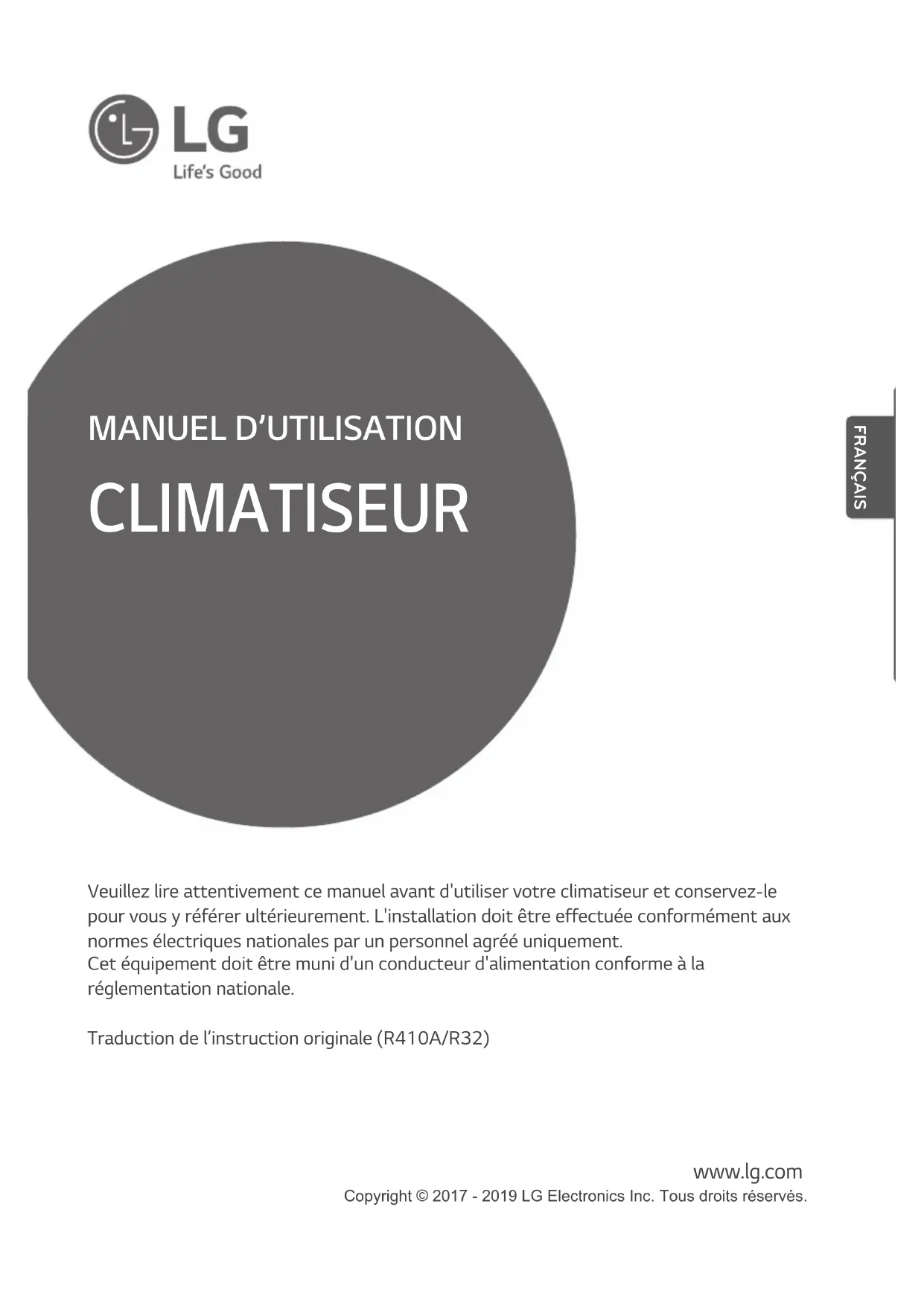

MODE D'EMPLOI ARNU15GM1A4 LG

Veuillez dire attentivement ce manuel avant d'utiliser votre climatisationur et conserveze-le pour vous y reférer ulterieurement. L'installation doit être effectuee conformement aux normes electriques nationales par un personnel agreé uniquement.

Cet équipement doit etre muni d'un conducteur d'alimentation conforme a la reglementation nationale.

Traduction de l'instruction originale (R410A/R32)

TABLE DES MATIÈRES

3 MESURES DE SECURITÉ

8 AVANT DE LE FAIRE FONCTIONNER

8 Avant de le faire fonctionner
8 Utilisation
8 Nettoyage et entretien
8 Service

9 INSTRUCTIONS DE FONCTIONNEMENT

9 Fonctionnement force
9 Fonction redémarrage automatique

10 ENTRETIEN ET MAINTENANCE

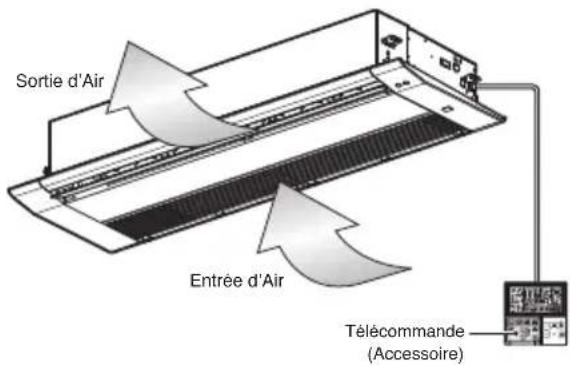

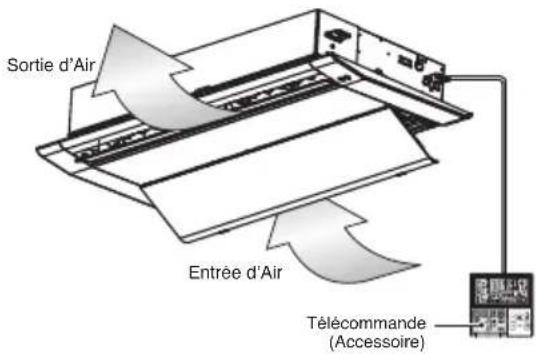

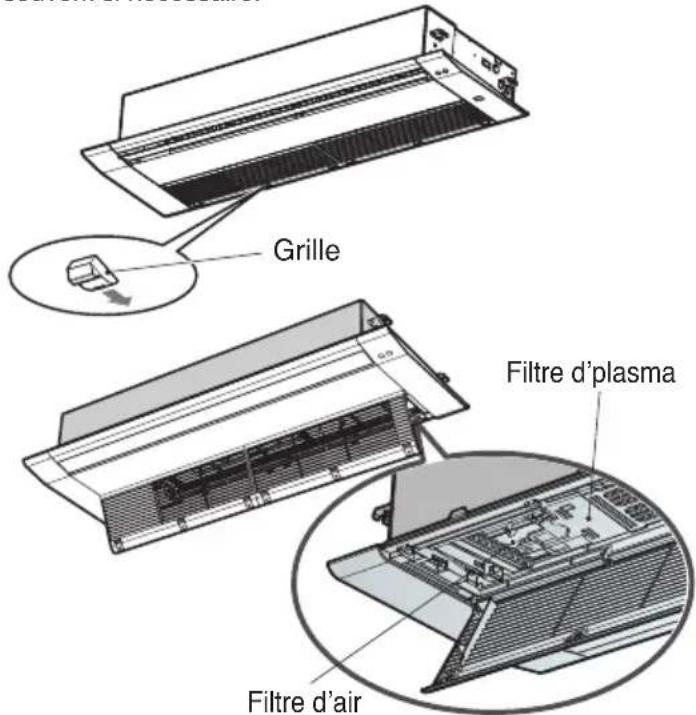

10 Cassette 1voies (plafond) (Standard ou plasma + Type de grille)
11 Cassette 1voies (plafond) (Standard ou plasma + Type de paneau)
12 Cassette 2voies (plafond)

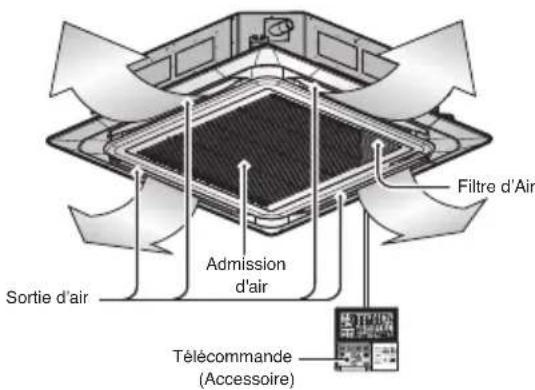

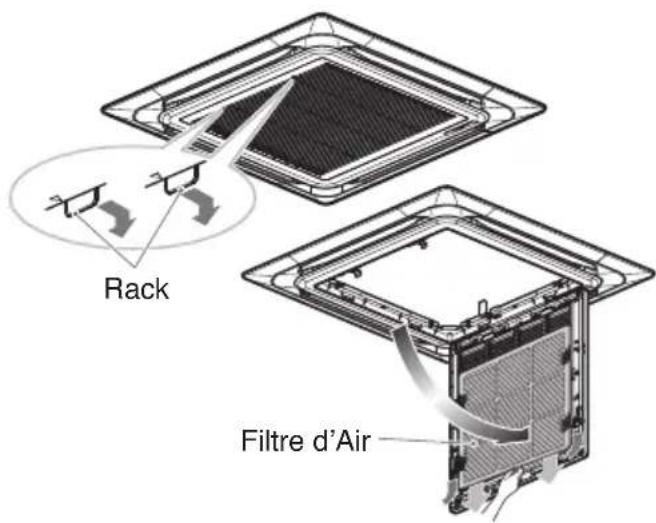

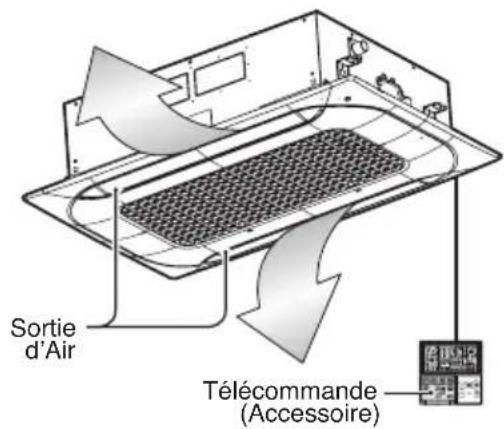

13 Cassette 4voies (plafond)

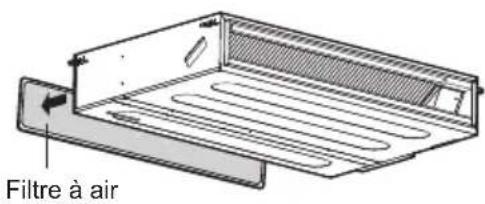

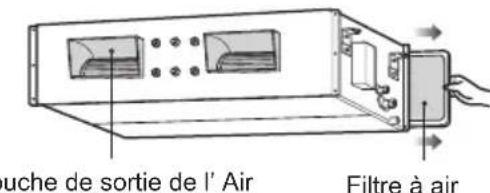

14 Conduite masquée dans le plafond & unité de prise d'air frais
15 Pose au sol dissimulé

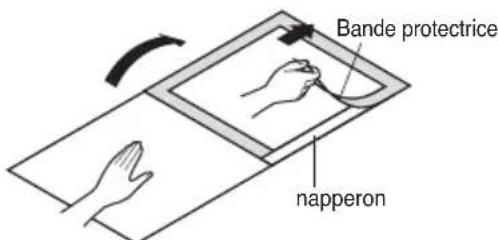

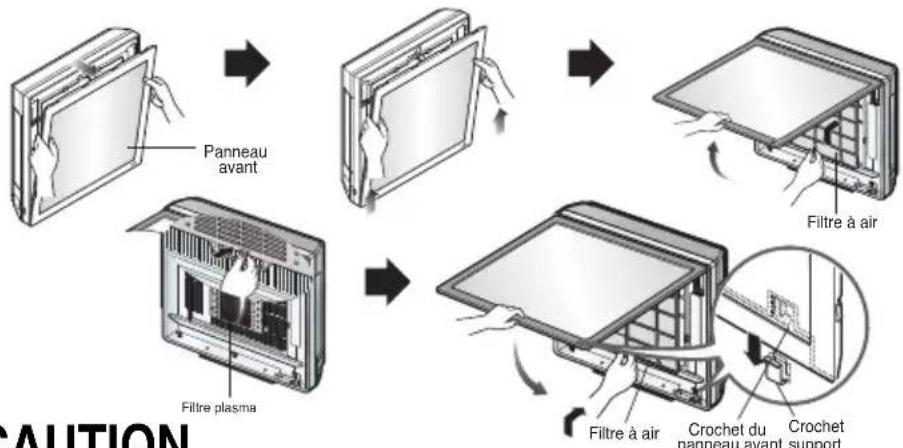

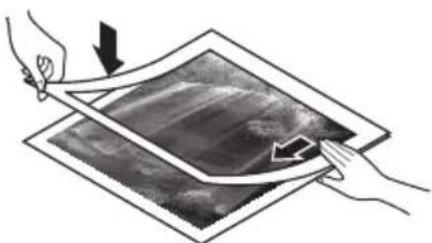

16 Art Cool Gallery Series

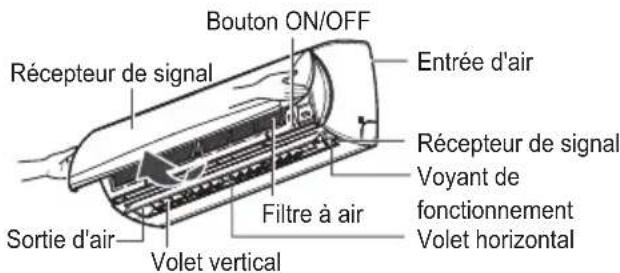

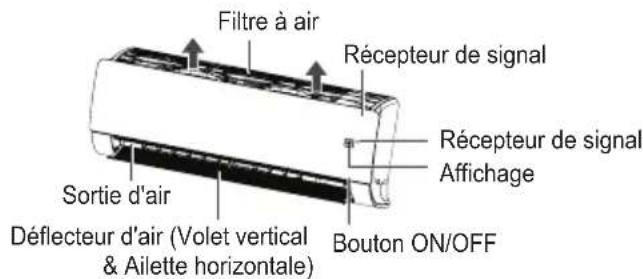

18 Montage mural
19 Convertible
20 Console
21 Lorsque le climatiseur NE VA ETRE UTILISÉ pendant une longue période
21 Conseils d'utilisation
22 Avant d'appeler le service technique...

Mesures de sécurité

Les symboles suivants sont affichés sur les unités interieure et extérieure.

i	Lisez soigneusement les précautions de ce manuel avant de faire fonctionner l'unité.		Cet apparéil est rempli de réfrigérant inflammable (R32).
	Ce symbole indique que le manuel d'utilisation doit être lu attentivement.		Ce symbole indique qu'un personnel de service devrait manipuler cet équipement en se liérant au Manuel d'installation

Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels.

L'utilisation non conforme, résultat de la négligence des instructions, est susceptible de provoquer des dommages corporels ou matériels dont la gravité est signalée par les indications suivantes :

ATTENTION	Ce symbole indique un risque de blessure grave, voire mortelle.
PRECAUTION	Ce symbole indique un risque de blessure ou des dommages matériels seulement.

■ Les significations des symboles utilisés dans ce manuel sont indiquées ci-dessous.

×	Veillez à ne pas faire cela.
!	Veillez à suivre les instructions de ce manuel.

ATTENTION

Installation

• N'utilisez pas un coupe-circuit défectueux ou à valeur nominale insuffisante. Utilisez cet apparéil sur un circuit dédié.
• Ceci risquérait de provoquer un incendie ou un chocoléctrique.
• Pour un travail électrique, contactez le distributeur, le vendeur, un electricien qualifié ou un Centre de Service ÀpreS Vente Agree.
• Ne demontez ni répAREZ le produit. Ceci risquerait de provoquer un incendie ou un chocolélectrique.
• Faites toujours une connexion reliée à la terre.
• Autrement vous risquez de provoquer un incendie ou un choc électrique.
• Installez fermement le panneau et le couvercle du tableau de commande.
• Autrement vous risquez de provoquer un incendie ou un choc electrique.
• Installez toujours un circuit et un disjoncteur dédiés.

• Un câblage ou une installation inappropriés peuvent provoquer un incendie ou un chocolélectrique.

• Utilisez un disjoncteur ou fusible à valeur nominale appropriée.

• Autrement vous risquez de provoquer un incendie ou un chocoléctrique.
• Ne modifiez ni prolongez le cordon d'alimentation.
• Ceci risquérait de provoquer un incendie ou un chocoléctrique.
• N'installez pas, n'enlevez pas, ne remettez pas en place l'unité vous-même (si vous étés un utilisateur).

• Vous pourriez provoquer un incendie, un chocoléctrique, une Explosion ou vous blesser.

• Prenez soit lorsque vous déballez et installez ce produit.

• Les bords aiguisés peuvent provoquer des blessures. Faites attention en particulier aux bords du boîtier et aux ailettes du condenseur et de l'évaporateur.
• Contactez toujours le revendeur ou un centre de service après vente agrée pour effectuer l'installation.
• Autrement, vous pouriez provoquer un incendie, un chocoléctrique, une explosion ou vous blesser.
• N'installez pas le produit sur un support d'installation defectueux.
• Ceci peut provoquer des blessures, un accident ou bien endommager le produit.
• N'allumez pas le disjoncteur ni l'alimentation lorsque le panneau frontal, le boitier, le capot supérieur ou le couvercle du boitier de commande sont reliés ou ouverts.
• À défaut, vous vous exposez à un risque d'incendie, de chocolélectrique, d'explosion ou de décès.
• Vérifiez que la zone d'installation n'est pas abimée par le temps.
• Si la base s'écroule, le climatiseur pourrait tomber avec elle, provoquant des dommages matériels, une défaillance du produit et des blessures.personal injury.
• Utilisez une pompe à vide ou un gaz Inerte (azote) lorsque vous faites des essais de fuite ou la purge d'air. Ne compressez pas l'air ou l'oxygène et n'utilisez pas de gaz inflammable. Cela pourrait provoquer un incendie ou une explosion.
  -Risque de decès, de blessure, d'incendie ou d'explosion.
• L'appareil doit être stocké dans un endroit bien ventilé où la taille de la piece correspond à la surface requise spécifique pour l'opération. (pour R32)
• Les conduits raccordés à un apparéil ne doivent pas contenir une source d'inflammation. (pour R32)
• L'appareil doit être stocké dans une piece qui ne contient pas de sources d'infl ammation en fonctionnement continu (par exemple: des fl ammes nues, un apparéil à gaz en marche ou un radiateur électrique allumé).
  Garder les ouvertures de ventilation requises dégagées d'obstacles

Fonctionnement

• Assurez-vous qu'on ne puisse pas tirer des cables ou les endommager en cours de fonctionnement.

• Ceci risquérait de provoquer un incendie ou un chocoléctrique.

• Ne placez�除 unbject sur le cordon d'alimentation.

• Ceci risquérait de provoquer un incendie ou un chocoléctrique.
• Ne touchez pas (ne faites pas fonctionner)le produit avec les mains humides.
• Ceci risquérait de provoquer un incendie ou un chocoléctrique.
• Ne placez pas de radiateurs ou d'autres apparéils près du cordon d'alimentation.
• Ceci risquérait de provoquer un incendie ou un chocoléctrique.
  Veillez à ne pas faire couler d'eau sur les parties électrique.
• Ceci pourrait provoquer un incendie, une défaillance de l'appareil ou un choc électrique.
• N'emmagasinez ni utilisez de substances inflammables ou combustibles près de ce produit.
• Ceci entrainerait un risque d'incendie ou de defaillance du produit.
• N'utilisez pas ce produit dans un espace fermé hermétiquement pendant une longue période de temps.
• Il peut se produit un manque d'oxygène.
• S'il y a une fuite de gaz inflammable, fermez le robinet à gaz et ouvre une fenêtre pour ventiler la piece avant demettre en marche le climatisationur.
• N'utilisez pas le téléphone ni déplacez les interrupteurs sur les positions marche/arrêt. Ceci risquerait de provoquer une explosion ou un incendie.
• Si le climatiseur dégage dessons, des odeurs ou de la fumée, mettez le disjoncteur sur la position arrêt (off) ou débranchez le cordon d'alimentation.
• Il y a risque de chocoléctrique ou d'incendie.
• Arrêtez le climatisationur et fermez la fenêtre en cas de tempête ou d'ouragan. Si possible, enlevez le produit de la fenêtre avant que l'ouragan arrive.
• Il y a risque de dommages à la propriété, de défaillance du produit ou de chocolélectrique.
• N'ouvre pas la grille d'entrée d'air du produit en cours de fonctionnement. (Ne touche pas le filtré electrostatique, si l'unité en est équipée.)
• Autrement, vous risque de subir des blessures physiques, un choc électrique ou de provoquer une défaillance du produit.
• Contactez le centre de service après vente agrée si le produit est trempe(rempli d'eau ou submerge).
• Ceci risque de provoquer un incendie ou un chocoléctrique.
• Veuillez à ce que l'eau ne pénétre pas dans le produit.
• Ceci risquérait de provoquer un incendie, un choc électrique ou d'endommager le produit.
• Ventilez la piece de temps en temps lorsque vous l'utilise simultanément avec une poèle, etc.
• Autrement, vous risquez de provoquer un incendie ou un chocoléctrique.
• Arrétez le climatiseur avant de procéder à des opérations de nettoyage ou de maintenance du produit.
• Autrement, vous risquez de provoquer un incendie ou un chocoléctrique.
  Assurez-vous que personne ne peut marcher ou tomber sur l'unité extérieure.
• Ceci pourrait provoquer des blessures personnelles et des dommages au produit.
• Ne laissez pas le climatisationur marcher trop longtemps lorsque l'humidité est très élevé et qu'il y a une porte ou une fenêtre ouverte.

• De l'humidité peut se condenser et innonder ou endommager le mobilier.

• N'allumez pas le disjoncteur ni l'alimentation lorsque le panneau frontal, le boitier, le capot supérieur ou le couvercle du boitier de commande sont retirees ou ouverts.

• À défaut, vous vous exposez à un risque d'incendie, de chocolélectrique, d'explosion ou de décès.

PRECAUTION

Installation

• Vérifiez toujours s'il y a des fuites de gaz (frigorigène) suite à l'installation ou réparation du produit.
• Des niveaux de frigorigène trop bas peuvent provoquer une défaillance du produit.
• Installez le raccord de drainage de manière à assurer un drainage approprié.
• Une mauvaise connexion peut provoquer des fuites d'eau.
• Maintenez le produit de niveau lors de son installation.
• Installation de niveau afin d'éviter vibrations ou des fuites d'eau.
• Faites appel à deux ou plusieurs personnes pour enlever et transporter ce produit.
• Evitez des blessures.
• Toute personne impliquée dans un circuit de réfrigerant doit détenir un certificat actuel valide émis par une autorité d'évaluation accréédée par l'industrie, reconnaissant sa compétence à manipuler les réfrigerants en toute sécurité conformément à une Specification d'évaluation reconnue par l'industrie. (pour R32)
• L'appareil doit être stocké de manière à éviter tout dommage mécanique.
• N'installez pas l'appareil à un endroit où le bruit ou l'air chaud émanant de l'unité extérieure risque de constituer une nuisance pour le voisinage.
• Notre installation pourrait=gérer vos voisins.

Fonctionnement

• N'exposez pas la peau directement sous le jet d'air froid pendant des longues périodes de temps (Ne vous asseyez pas sous le courant d'air).
• Ceci peut nuire à votre santé.
• N'utilisez pas ce produit pour des objectifs spéciaux tels que la preservation d'aliments, d'oeuvres d'art, etc. C'est un climatiseur de comport, pas un système frigorifique de précision.
• Il y a risque de dommage à la propriété ou pertes matérielles.
• Ne bloquez pas l'entrée ou la sortie d'air.
• Ceci peut provoquer une défaillance du produit.
• Utilisez un chiffon doux pour le nettoyage. N'employez pas de déterments agressifs, de dissolvants, etc.

• Ceci risquerait de provoquer un incendie, un choc électrique ou des dommages aux pieces plastiques du produit.

• Ne touchez pas les pieces métalliques du produit lorsque vous enlevez le filtré à air. Elles sont très aiguises!

• Vous risquez de subir des blessures.
• Ne marchez ni ne mettez rien sur le produit (unités extérieures).
• Ceci risquérait de provoquer des blessures et une défaillance du produit.
• Insérez toujours fermement le filtrte. Nettoyez le filtrtre toutes les deux semaines ou plus souvent si besoin.
• Un filtré sale réduit l'efficacité du climatiseur et pourrait provoquer un dysfonctionnement ou des dommages à l'appareil.
• N'insérez pas les mains ou d'autres objets à travers l'entrée ou la sortie d'air en cours de fonctionnement du produit.
• Il y a des bords aiguisés et des pieces mobiles qui pourraient vous blesser.
• Ne buvez pas l'eau drainée du produit.
• Ceci n'est pas hygienique et pourrait provoquer de sérieux problèmes de santé.
• Utilisez un outil ou une échelle solide lorsque vous faites des opérations de nettoyage ou de maintenance du produit.
• Faites attention et évitez des blessures.
• Le service ne doit être effectué que comme recommendé par le fabricant de l'équipement. L'entretien et la réparation requérant l'assistance d'un autre personnel compétent doivent être effectués sous la supervision d'une personne compétente pour l'utilisation de réfrigerants inflammables. (pour R32)
• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) souffrant de déficience physique, sensorielle ou mentale, ou manquant d'expérience et de connaissances, à moins qu'elles ne soient accompaniesées ou qu'elles aient reçu des instructions relatives à l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité.
• Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil.
• Cet apparéil peut être utilisé par des enfants de plus de huit ans et des personnes souffrant d'une déficience physique, sensorielle ou mentale ou manquant d'expérience et de connaissances si elles sont sous surveillance ou ont reçu des instructions relatives à l'utilisation de l' apparéil en toute sécurité et comprendant les risques en jeu. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants sans surveillance.
• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne qualifiée autre pour éviter tout danger.
• Évitez de toucher la tuyauterie de réfrigérant pendant et après l'utilisation.
• Cela pourrait provoquer une brûlure ou une engelure.

Avant de le faire fonctionner

Avant de le faire fonctionner

1. Contactez un installateur spécialisé pour qu'il vous l'installe.
2. Utilisez un circuit dédié.

Utilisation

1. Une exposition prolongée à un débit d'air direct pourrait nuir à votre santé. Ne laissez pas les occupants, les animaux ou les plantes exposés trop longtemps à un débit d'air direct.
2. A cause d'un possible risque de manque d'oxygène, aéréz la piece lorsqu vous faites fonctionner des fours ou d'autres appareils chauffants.
3. N'utilisez pas cette climatisation à des fins non spécifiques (par exemple pour conserver des apparêls de précision, de la nourriture, des animaux, des plantes et des objets d'art). Une telle utilisation pourrait provoquer des dégats sur ce matériel.

Nettoyage et entretien

1. Ne touche pas les pieces en métal de l'appareil lorsque vous retirez le filtré. Vous risquez de vous blesser en manipulant des bords pointus en métal.
2. N'utilisez pas d'eau pour nettoyer l'intérieur du système de climatisation. Le contact avec l'eau pourrait détruire l'isolement, ce qui pourrait provoquer de possibles electrocutions.
3. En nettoyant l'appareil, vérifie d'abord que le courant et l'interrupteur sont éteints. Pendant le fonctionnement, le ventilateur tourne à une vitesse très élevé. Il peut entraîner des blessures si la mise en marche de l'appareil s'enclenché accidentellement lors du nettoyage des parties internes de l'appareil.

Service

Pour la réparation et l'entretien, contactez votre revendeur/agree.

Instructions de fonctionnement

Fonctionnement force

C'est la procedure à utiliser quand on ne peut pas utiliser la télécommande. Appuyez sur l'interrupteur tactile (Bouton ON/OFF) pendant 2 secondes.

Si vous souhaitez arrête le fonctionnement, appuyez de nouveau sur l'interrupteur tactile.

Si le courant revient après une panne de courant pendant le mode de fonctionnement force, les conditions de fonctionnement sont automatiquement régles de la manière suivante : Pendant le fonctionnement force, le mode initial continue.

Bouton ON/OFF

Bouton ON/OFF

Bouton ON/OFF

Bouton ON/OFF

• La presentation peut varier selon le type de modele.

	Modèle refroidissement	Modèle pompe de chaleur
		Température ambiente <21 °C	21 °C ≤ Température ambiente <24 °C	Température ambiente ≥24 °C
Mode de fonctionnement	Refroidissement	Chauffage D'éshumidification	Refroidissement
Vitesse ventilateur interne	Élevée Élevée	Élevée Élevée
Réglage température	22 °C 24 °C	-22 °C

Fonction redémarrage automatique

Si le courant revient après une panne de courant, le fonctionnement redémarrage automatique est la fonction qui permet de revenir automatiquement aux conditions de fonctionnement précédentes.

Entretien et Maintenance

Cassette 1voies (plafond) (Standard ou plasma + Type de grille)

PRECAUTION

Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.

Grille, Couvercle et Commande à distance

• Arrêtez le système avant de le nettoyer. Pour le nettoyer, utilisez un tissu doux et sec. N'utilisez pas de l'eau de javel ou des abrasifs.

REMARQUE

Le courant électrique doit être coupé avant de nettoyer l'unité interieure.

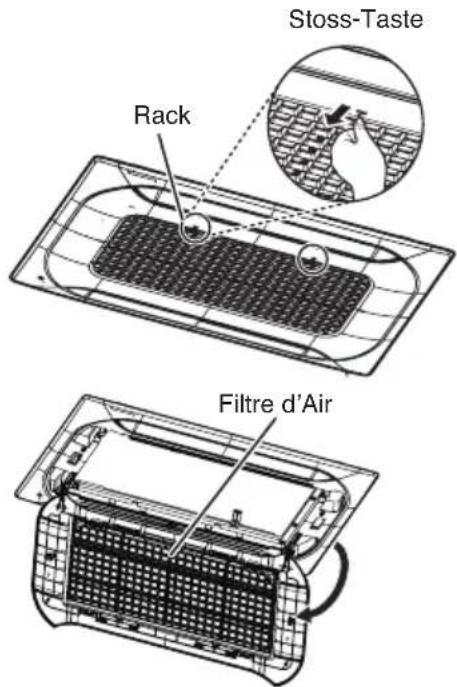

FILTRES D'AIR

Les filtres d'air derrière la grille de façon doivent être vérifiés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire.

Chassin:6 de chaque Chassin TU:4 de chaque

N'utilise jamais aucun des produits suivants:

• Eau plus chaude que 40^ . Pourrait provoquer une déformation et/ou une décoloration.

• Substances volatiles. Pourraient endommager les surfaces du climatiseur.

1. Retirez le filtré à air

Prenez l'onglet et pousser légèrement vers le fond pour enlever le filtre.

PRECAUTION

Lorsque vous avez a enlever le filtr de air, ne touche pas les parties en metal de I'unite interieure. Cela peut vous provoquer des blessures.

1. Retirez le filtré à plasma.

2. Nettoyez la saleté du filtré d'air à l'aide d'un aspirateur ou lavez-le avec de l'eau.

Si la saleté est visible, lavez avec un détergent neutre dans de l'eau tiède.
Si vous utilisez de I'eau chaude (50^ ou plus), cela peut entrainer une déformation.

1. ÀpRES le lavage, séchez bien à l'ombre.

N'exposez pas le filtré d'air au soleil d'une façon directe, ou à la chaleur d'une flamme pour le sécher.

1. Installes le filtré à plasma et le filtré à air.

Cassette 1voies (plafond) (Standard ou plasma + Type de paneau)

PRECAUTION

Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.

Paneau, Couvercle et Commande à distance

• Arrétez le système avant de le nettoyer. Pour le nettoyer, utilisez un tissu doux et sec. N'utilisez pas de l'eau de javel ou des abrasifs.

REMARQUE Le courant électrique doit être coupé avant de nettoyer l'unité interieure.

FILTRES D'AIR

Les filtres d'air derrière la grille de façon doivent etre verifiés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire.

Filtred'air

Chássis TT : 6 de chaque

Chassis TU:4 de chaque

N'utilisiez jamais aucun des produits suivants:

Eau plus chaude que 40^

Pourrait provoquer une déformation et/ou une décoloration.

• Substances volatiles. Pourraient endommager les surfaces du climatiseur.

1. Retirez le filtré à air

2. Prenez l'onglet et pousser légarement vers le fond pour enlever le filtre.

PRECAUTION

Lorsque vous avez à enlever le filtré d'air, ne touche pas les parties en métal de l'unité interieure.

Cela peut vous provoquer des blessures.

1. Retirez le filtré à plasma.

2. Nettoyez la saleté du filtré d'air à l'aide d'un aspirateur ou lavez-le avec de l'eau.

Si la saleté est visible, lavez avec un détergent neutre dans de l'eau tiède.
Si vous utilisez de I'eau chaude (50^ ou plus), cela peut entrainer une déformation.

1. ÀpRES le lavage, séchez bien à l'ombre.

N'exposez pas le filtré d'air au soleil d'une façon directe, ou à la chaleur d'une flamme pour le secher.

1. Installes le filtré à plasma et le filtré à air.

Cassette 2voies (plafond)

PRECAUTION

Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.

Grille, Couvercle et Commande à distance

• Arrétez le système avant de le nettoyer. Pour le nettoyer, utilisez un tissu doux et sec. N'utilisez pas de l'eau de javel ou des abrasifs.

REMARQUE Le courant électrique doit être coupé avant de nettoyer l'unité interieure.

FILTRES D'AIR

Les filtres d'air derrière la grille de façon doivent etverifiés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire.

N'utilisez jamais:aucundes produits suivants:

• Eau plus chaude que 40^ . Pourrait provoquer une déformation et/ou une décoloration.
• Substances volatiles. Pourraient endommager les surfaces du climatiseur.

1. Enlevez les Filtres d'Air.

■ Prenez l'onglet et pousser légèrement vers le fond pour enlever le filtre.

PRECAUTION

Lorsque vous avez à enlever le filtré d'air, ne touche pas les parties en métal de l'unité interieure.

Cela peut vous provoquer des blessures.

1. Nettoyez la saleté du filtré d'air à l'aide d'un aspirateur ou lavez-le avec de l'eau.

Si la saleté est visible, lavez avec un détermagent neutre dans de l'eau tiède.
Si vous utilisez de I'eau chaude (50°C ou plus), cela peut entrainer une déformation.

1. ÀpRES le lavage, séchez bien à l'ombre.

N'exposez pas le filtré d'air au soleil d'une façon directe, ou à la chaleur d'une flamme pour le secher.
4. Replacez le filtrre d'air.

Cassette 4voies (plafond)

PRECAUTION

Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.

Grille, Couvercle et Commande à distance

• Arrétez le système avant de le nettoyer. Pour le nettoyer, utilisez un tissu doux et sec. N'utilisez pas de l'eau de javel ou des abrasifs.

REMARQUE Le courant électrique doit être coupé avant de nettoyer l'unité interieure.

FILTRES D'AIR

Les filtres d'air derrière la grille de façon doivent etre verifiés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire.

N'utilisez jamais:aucun des produits suivants:

Eau plus chaude que 40^ Pourrait provoquer une deformation et/ou une decoloration.

• Substances volatiles. Pourraient endommager les surfaces du climatiseur.

1. Enlevez les Filtres d'Air.

■ Prenez l'onglet et pousser légèrement vers le fond pour enlever le filtre.

PRECAUTION

Lorsque vous avez à enlever le filtré d'air, ne touche pas les parties en métal de l'unité interieure.

Cela peut vous provoquer des blessures.

1. Nettoyez la saleté du filtré d'air à l'aide d'un aspirateur ou lavez-le avec de l'eau.

Si la saleté est visible, lavez avec un détergent neutr dans de l'eau tiède.
Si vous utilisez de I'eau chaude (50°C ou plus), cela peut entrainer une déformation.

1. Avec le lavage, sechez bien à l'ombre.

N'exposez pas le filtré d'air au soleil d'une façon directe, ou à la chaleur d'une flamme pour le secher.

1. Replacez le filtrre d'air.

Conduite masquée dans le plafond & unité de prise d'air frais

PRECAUTION

Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.

Grille, boîtier, et télécommande

• Mettez le système hors tension avant de procéder au nettoyage de l'appareil. Utiliser un chiffon doux et sec. N'utilise pas d'eau de javel ou de substances abrasives.

REMARQUE

Le cordon d'alimentation électrique doit être débranché avant de procéder au nettoyage des parties internes de l'appareil.

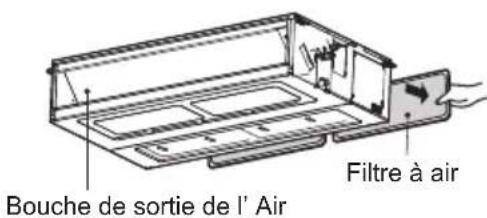

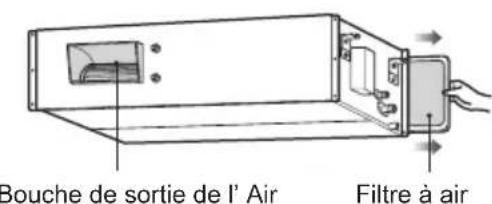

Filtre à air

Les filtres à air disposés à l'arrière de l'appareil (côté aspiration) devraient être vérifiés et nettoyés tous les quinze jours ou plus souvent si nécessaire.

N'tutilizezaucun des produits suivants:

• l'eau dont la tempéature excède 40^ qui peut déformer la structure et/ou la décolorer.

• les substances volatiles qui peuvent endommager la surface du climatiseur.

1. Enlevez les Filtres d'Air.

■ Prenez l'onglet et pousser légarement vers le fond pour enlever le filtre.

PRECAUTION

Lorsque you've aea enlever le filtre d'air, ne touche pas les parties en metal de I'unite interieure.

Cela peut vous provoquer des blessures.

1. Nettoyez la saleté du filtré d'air à l'aide d'un aspirateur ou lavez-le avec de l'eau.

Si la saleté est visible, lavez avec un détergent neutre dans de l'eau tiède.
Si vous utilisez de I'eau chaude (50oC ou plus), cela peut entrainer une deformation.

1. ÀpRES le lavage, séchez bien à l'ombre.

N'exposez pas le filtré d'air au soleil d'une façon directe, ou à la chaleur d'une flamme pour le sécher.

1. Replacez le filtré d'air.

Pose au sol dissimulé

PRECAUTION

Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.

Grille, boîtier, et télécommande

• Mettez le système hors tension avant de procéder au nettoyage de l'appareil. Utiliser un chiffon doux et sec. N'utilise pas d'eau de javel ou de substances abrasives.

REMARQUE

Le cordon d'alimentation électrique doit être débranché avant de procéder au nettoyage des parties internes de l'appareil.

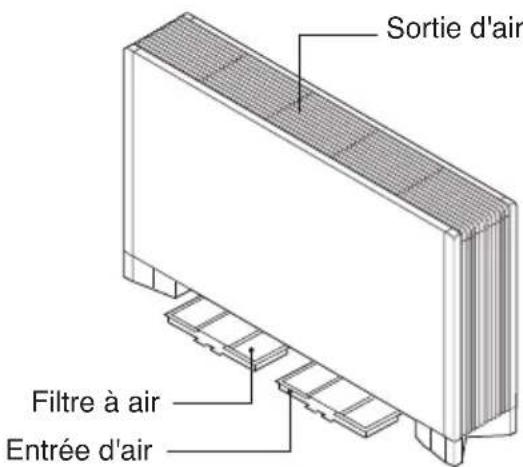

Filtre à air

Les filtrés à air disposés à l'arrière de l'appareil (côté aspiration) devraient être vérifiés et nettoyés tous les quinze jours ou plus souvent si nécessaire.

N'utilisez aucun des produits suivants :

• l'eau dont la températe excède 40^ qui peut déformer la structure et/ou la décolorer.

• les substances volatiles qui peuvent endommager la surface du climatiseur.

1. Nettoyez le filtré avec un aspirateur ou de l'eau chaude savonneuse.
2. Si nécessaire, utilisez une solution détergente melangée à de l'eau tiède.
3. De l'eau dont la température excède 50^ pourrait déformer le filtré.
4. Àpres lavage à l'eau, laisser sécher suffisamment à l'ombre.
5. Réinstaller le filtrre. Manuel de l'utilisateur

Avant d'effectuer toute opération d'entretien, veuillez placer l'interrupteur principal du système sur la position arrêt, puis débranchez l'interrupteur et le cordon d'alimentation.

Nettoyez l'unité avec un tissu doux et sec. N'utilisez pas d'eau de Javel ou des abrasifs.

PRECAUTION

N'tutilizez jamais aucun des produits suivants :

• De l'eau chaude à plus de 40^ . Ceci peut provoquer une déformation ou une décoloration.
• Des substances volatiles. Ceci peut endommager les surfaces du climatiseur.

Filtres à air

Les filtres à air places derrière la grille avant doivent être examinés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire. Pour enlever les filtres, reportez-vous aux diagrammes explicatifs correspondant à chaque méthode. Nettoyez les filtres à l'aide d'un aspirateur ou avec de l'eau savonneuse tiège. Si la salete ne peut pas être enlevée facilement, lavez avec de l'eau tiège additionné de détergent. Àpres le nettoyage, faites-les sécher convenablement à l'ombre puis remettez-les à leur place.

Filtres plasma

Les filtres plasma places derrière le filtré à air doivent être examinés et nettoyés tous les 3 mois ou plus souvent si nécessaire. Pour enlever les filtres, reportez-vous aux diagrammes explicatifs correspondant à chaque méthode. Nettoyez les filtres à l'aide d'un aspirateur. En cas de saleté manifeste, lavez-les avec de l'eau, faites-les bien secher à l'ombre, puis remettez-les à leur place.

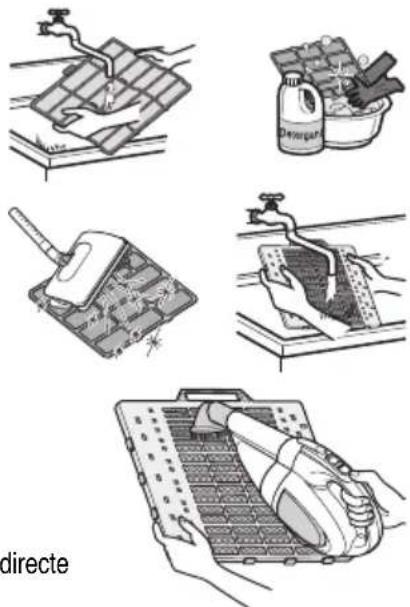

Filtres déodorants

Enlevez les filtres déodorants qui sont derrière le filtré à air et exposez-les à la lumière directe du soleil pendant 2 heures. Puis remettez-le à leur place.

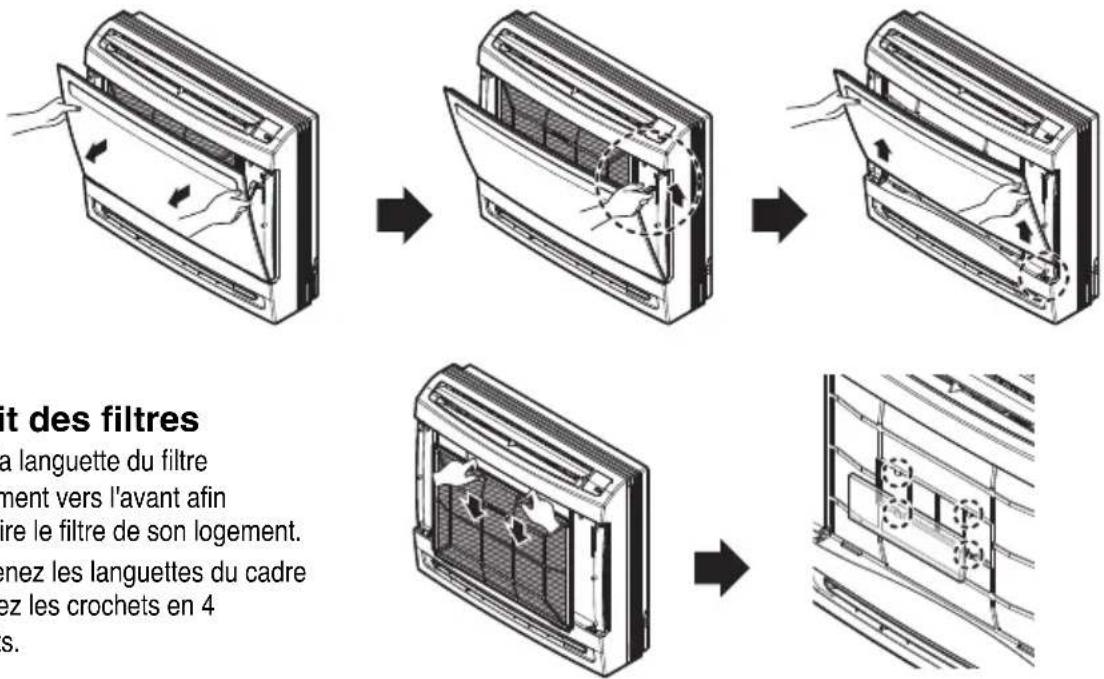

Enlèvement des filtres

Modèle Art Cool :

Retirez la partie supérieure du panneau avant et relevez-la.

• Retirez le filtré en maintainant le panneau avant. Appuyez sur le bouton PUSH puis desserrez les vis pour retarder le filtré plasma. Séchez-le entérieur à l'ombre après l'avoir nettoyé. Puis replaces le filtré plasma et le filtré dans le bon ordre. Réinsérez le crochet du panneau avant dans l'orifice afin de fermer le panneau avant.

PRECAUTION

Attendez au moins 10 secondes avant de toucher au filtré plasma après ouverture de la grille d'entrée d'air; autrement, vous risquez de subir un choc électrique.

Comment remplacer l'image et la photo

1. Mettez hors tension puis ouvrez la partie supérieure du panneau avant.

1. Tirez sur les maillons de la partie inférieure du panneau avant, comme indiqué sur l'image ci-dessous.

1. Poussez et fermez la partie supérieure du panneau avant et puis tirez en avant la partie inférieure du panneau jusqu'à ce qu'il soit fixé.

1. Retirez l'image.

1. Tournez l'imagé vers le bas et returnez le napperon puis otez l'adhésif protecteur fixé à celui-ci.

1. Placez l'image/photo entre l'imagetretirée et le napperon. (taille de la photo/image commandee: 450mm× 450mm)

1. Recouvre le napperon et appuyez avec les mains pour un contact ferme.

1. Glissez la photo ou le dessin désiré sous les deux attaches comme montré ci-après, et fixez-les. Appuyez légarement sur la partie avant pour referrer.

1. Poussez les deux maillons de la partie inférieure du panneau à l'intérieur et fixez-les. Puis mettez sous tension.

※ Si dernier tapis n'est utilisé, la taille recommmandée pour la photo/image est de:

522 mm x 522 mm

Au moment de la mise sous tension et après avoir remis en place le filtrte et l'image, le panneau avant n'intervient pas.

Montage mural

PRECAUTION

Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.

N'tutilizez jamais aucun des produits suivants :

• De l'eau chaude à plus de 40^ . Ceci peut provoquer une déformation ou une décoloration.
• Des substances volatiles. Ceci peut endommager les surfaces du climatiseur.

Filtres à air

Les filtres à air places derrière la grille avant doivent être examinés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire. Pour enlever les filtres, reportez-vous aux diagrammes explicatifs correspondant à chaque méthode. Nettoyez les filtres à l'aide d'un aspirateur ou avec de l'eau savonneuse tiège. Si la saleté ne peut pas être enlevée facilement, lavez avec de l'eau tiège additionné de détergent. Àprous le nettoyage, faites-les secher convenablement à l'ombre puis remettez-les à leur place.

Nettoyer le filtré à air

Nettoyer le filtrre à air une fois toutes les 2 semaines, ou plus si nécessaire.

1. Éteignez l'appareil et débranchez le cordon d'alimentation.
2. 5~24 kBtu/h : Tenez le bouton du filtré à air, soulevez-le légèrement 30~36 kBtu/h : Ouvrez le panneau avant tel que montré.

5~24 kBtu/h

30~36 kBtu/h

* La presentation peut varier selon le type de modele.

1. 5~24 kBtu/h : Tout en maintainant enforcé le bouton du filtre à air, soulevez-le légèrement et sortez-le de l'unité. 30~36 kBtu/h : Tirez ensuite la languette du filtre légèrement en avant pour enlever le filtre à air.

5~24 kBtu/h

30~36 kBtu/h

* La presentation peut varier selon le type de modele.

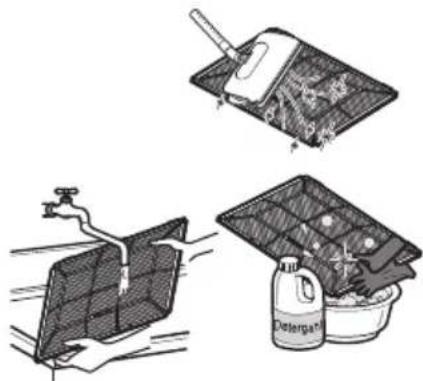

1. Nettoyez le filtré à l'aide d'un aspirateur ou sous l'eau chaude.

2. Si la saleté part difficilement, lavez le filtré dans de l'eau tiège additionné de détergent.

3. Laissez secher le filtré à l'objet.

REMARQUE Quand il est plie, le filtrre a air peut etre abime.

Convertible

PRECAUTION

Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.

Volet, boitier et télécommande

• Mettre le climatiseur hors tension avant de nettoyer en essuyant avec un linge doux et sec. Ne pas utiliser d'eau de Javel ou d'abrasif.

REMARQUE Mettre le climatiseur hors tension avant de nettoyer l'unité interieure.

Ne jamais utiliser :

Eau a plus de 40^

Risque de déformation et/ou de décoloration.

Substances volatiles

Risque d'endommagement des surfaces du climatiseur.

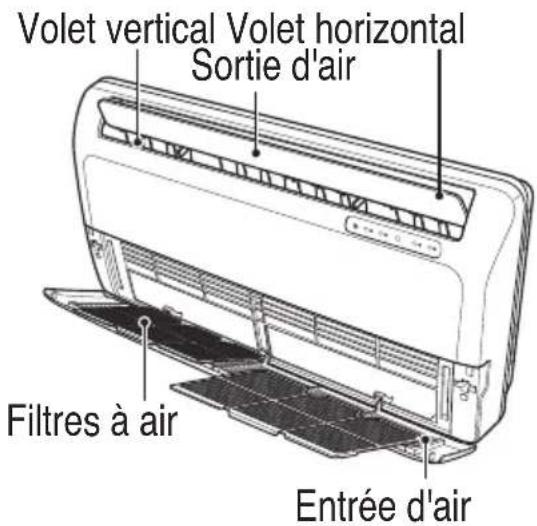

Filtre à air

Les éléments du filtre à air implantés derrière la grille avant doivent être vérifiés et nettoyés toutes les 2 semaines ou plus fréquement s'il y a lieu.

1. Ouvrir le panneau d'acces avant et tirer légèrement l'onglet de filtré vers le haut afin de déposer le filtré.

2. Nettoyer le filtré à l'aide d'un aspirateur ou avec de l'eau chaude savonneuse.

3. En cas d'accumulation de poussière, laver avec une solution d'eau tiède et de détergent.

4. L'eau très chaude (à partir de 40^ ) risque de déformer le filtré.

5. Laisser complètement sécher à l'ombre après le nettoyage à l'eau.

6. Remetre le filtrre à air en place.

Console

PRECAUTION

Avant de proceder à une opération de maintenance, coupez l'alimentation principale du système, déconnectez le disjoncteur et débranchez le cable d'alimentation.

Nettoyage du panneau et des filtres

Utilisez un chiffon doux et sec pour nettoyer l'appareil. N'utilisez ni détergents ni produits abrasifs.

PRECAUTION

N'utilisez jamais les substances suivantes :

• Eau à plus de 40^ . Cela risquerait de provoquer une déformation ou une décoration de l'appareil.
• Des substances volatiles. Elles pourraient endommager la surface de l'appareil.

Filtres à air

Vou devez contrôler et nettoyer les filtres à air situés derrière le panneau avant et la grille tous les 15 jours ou plus souvent si nécessaire. Pour retarder les filtres, voir les schémas explicites ci-dessous. Nettoyez les filtres avec un aspirateur ou de l'eau chaude savonneuse.

Si la saleté ne s'enlève pas facilement, utilisez une solution à base détergent dilué dans de l'eau tiède. Une fois lavés, faites sécher les filtres à l'ombre, puis remettez-les en place.

Filtre anti-allergie

Retirez le filtrte anti-allergie situé derrière le filtré à air et exposez-le à la lumière directe du soleil pendant deux heures. Remettez ensuite les filtres en place.

Dépose de la grille

1. Ouvrez la grille avant en tirant vers l'avant
2. Tirez ensuite pour sortir l'attache de grille de la gorge du panneau avant.
3. Tirez ensuite pour extraire les 2 channières des gorges du panneau avant.

Retrait des filtres

1. Tirez la languette du filtré légèrement vers l'avant afin d'extraire le filtré de son logement.
2. Maintenez les languettes du cadre et retirez les crochets en 4 endroits.

Lorsque le climatiseur NE VA ETRE UTILISÉ pendant une longue période

Lorsqu'il NE VA PAS ETRE UTILSE pendant une longue période.

Demarrer le climatiseur dans les conditions suivantes pendant 2 ou 3 heures.

• Type de fonctionnement: Mode Ventilation.
  Cela sechera les mecanismes internes.

Eteignez I interrupteur.

PRECAUTION

Éteignez l'interrupteur lorsque le climatiseur ne va pas etre utilisé pour une longue période.

Cela peut produit saleté et provoquer une incendie.

Information utile

Les filtres d'air et sa note d'électricité.

Si les filtres d'air sont obstrués par la poussière, la capacité de réfrigération diminuera et il sera gaspillé

6 % de l'électricité utilisée pour opérer le climatiseur.

Lorsque le climatiseur sera utilisé de nouveau.

Nettoyez le filtré d'air et replacez-le dans l'unité interieure.

Vérifiez que l'entrée et la sortie d'air de l'unité interieure/exterieure n'est pas obstruée.

Vérifiez que la prise de terre est connectée correctement. Elle peut être connectée sur le côte de l'unité interieure.

Conseils d'utilisation

Ne réfrigéréz pas l'air ambient en excès.

Ce n'est pas bon pour la santé et gaspille de l'électricité.

Assurez-vous que les portes et les fenêtres sont bien fermées.

Evitez si possible d'ouvrir les portes et les fenêtes pour garder l'air ambiant frais.

Gardez les persiennes et les rideaux fermés.

Ne permette pas l'entrée directe du soleil quand le climatiseur est en marche.

Nettoyez le filtré d'air régulierement.

Les blocages dans le filtrd'air réduisent le courant d'air et diminuents les effets de réfrigération et anti-humidité. Nettoyez-le au moins une fois toutes les deux semaines.

Gardez stable la température ambiente.

Ajustez la direction du courant d'air verticalement et horizontally pour assurer une température ambiente stable.

Ventilez l'habitation périodiquement.

Puisque les fenêtres restent fermées, il est bon de les ouvrir et de ventiler l'habitation périodiquement.

Avant d'appeler le service technique...

Guide de Dépannage! Épargnez du temps et de l'argent!

Vérifiez les points suivants avant de demander une réparation ou une maintenance... Si le mauvais fonctionnement continue, veuillez contacter le représentant de vente.

Le climatiseur ne marche pas.

• Avez-vous commis une erreur dans le réglage de la minuterie?
  Le fusible a saute ou l'interrupteur du circuit a eté débranché?

Il ne réfrigère pas ou ne chauffe pas efficacement.

Le filtré d'air est sale? Regardez les instructions pour le nettoyage du filtré d'air.
L'habitation a du etre tres chaude lorsque le climatiseur a ete mis en marche. Laissez passer quelques minutes pour qu'elle devienne plus fraiche.
- Avez-vous régler la température correctement?
- Les ventilations de l'entrée ou sortie d'air de la unité interieure sont obstruées?

L'habitation a une oedur particuliere.

Vérifiez si ce n'est pas l'odeur d'humidité des murs, des moquettes, des meubles ou des éléments de tissu de l'habitation.

Le fonctionnement du climatiseur est bruyant.

• Si vous entendez un bruit d'eau qui coule.
• C'est le son du fluide qui coule à l'intérieur du climatiseur.
• Si vous entendez le bruit d'un air compré.
• C'est le son de l'humidité lorsqu'elle est transformée en eau à l'intérieur de l'unité de climatisation.

Il semble que le climatiseur a une fuite.

• La condensation a lieu lorsque le courant d'air du climatiseur réfrigère l'air chaud de l'habitation.

Vous entendez un craquement.

• Ce son est généralé par l'expansion/contraction du panneau avant, etc., à cause des changements de température.

Le climatiseur ne marche pas pendant 3 minutes lorsqu'il est remis en marche.

C'est une sécurité du système.
- Attendez trois minutes et le fonctionnement demarrera.

La visualisation dans la commande à distance est faible ou il n'y a pas du tout de visualisation.

• Les batteries sont usées?
• Les batteries sont bien placees (+) (-)?

REMARQUE

• RÉSISTANCE À L'EAU: La partie extérieure de cet apparéil est RÉSISTANTE À L'EAU. La partie interieure n'est pas résistant à l'eau et elle ne doit pas être exposée à l'eau en excès.
• Certaines fonctions peuvent ne pas etre prises en charge en fonction du modele.

Life's Good
