LS300 - Trépied Stairville - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pied d'éclairage (trépied)
Marque	Stairville
Modèle	LS300
Hauteur maximale	2,80 m
Hauteur réglable	1,63 m … 2,80 m
Surface au sol	Ø 1,28 m
Diamètre tube principal	42 mm
Diamètre premier tube télescopique	35 mm
Diamètre second tube télescopique	30 mm
Installation projecteurs	Bride Ø 28 mm pour pivot rotatif
Charge maximale (centrée)	45 kg
Dimensions de transport (L × H × P)	155 mm × 1420 mm × 155 mm
Couleur	Noir
Sécurité	Marque GS, goujons de sécurité captifs
Construction	Métallique stable, deux tubes télescopiques
Mécanisme de réglage	Arrêt Soft à ressort
Pied réglable	Oui, pour compensation des inégalités du sol
Traverse transversale	Optionnelle, avec pivot rotatif (adaptateur 28 mm)
Utilisation prévue	Fixation stable et réglable en hauteur de projecteurs
Entretien et nettoyage	Nettoyer avec un chiffon sec ; stocker dans un endroit sec à l'abri de l'humidité
Informations générales	Notice d'utilisation disponible sur www.thomann.de

FOIRE AUX QUESTIONS - LS300 Stairville

Comment assembler le trépied LS300 ?

Dépliez les trois pieds jusqu'à ce que les traverses soient horizontales et fixez avec la vis de sécurité sur la plateforme. Pour compenser les inégalités, desserrez la vis de blocage d'un pied, ajustez la longueur et resserrez.

Quelle est la hauteur maximale du trépied ?

La hauteur maximale est de 2,80 m. La hauteur réglable va de 1,63 m à 2,80 m.

Quelle charge maximale puis-je fixer sur le trépied ?

La charge maximale (centrée) est de 45 kg. Ne dépassez jamais cette capacité pour éviter le basculement.

Comment éviter le basculement du trépied ?

Installez le trépied sur une surface plane et stable. Ne le déplacez pas avec des projecteurs fixés. Respectez la charge maximale de 45 kg.

Puis-je utiliser le trépied sur une surface inégale ?

Oui, un pied est réglable en longueur pour compenser les petites inégalités du sol. Desserrez la vis de blocage, ajustez la longueur et resserrez.

Comment démonter le trépied après utilisation ?

Retirez les goujons de sécurité, desserrez les vis des colliers, faites glisser les tubes télescopiques vers le bas, démontez les projecteurs et pliez les pieds. Rangez le tout dans l'emballage d'origine.

Que faire en cas de taches sur le sol dues aux pieds en caoutchouc ?

Les pieds en caoutchouc peuvent laisser des taches sombres sur certains revêtements. Utilisez des patins en feutre ou un tapis sous les pieds pour protéger le sol.

Comment fixer des projecteurs sur le trépied ?

Vous pouvez fixer un projecteur directement sur la tête du trépied, ou utiliser une traverse transversale (optionnelle) pour jusqu'à six projecteurs. Répartissez la charge symétriquement.

Puis-je déplacer le trépied avec des projecteurs fixés ?

Non, démontez toujours les projecteurs avant de déplacer le trépied. Le risque de basculement est élevé et peut causer des blessures.

Comment entretenir et stocker le trépied ?

Nettoyez avec un chiffon sec. Stockez dans un endroit sec à l'abri de l'humidité, de préférence dans l'emballage d'origine pour le protéger.

MODE D'EMPLOI LS300 Stairville

1.1 Informations complémentaires 5
1.2 Conventions typographiques 6
1.3 Symboles et mots-indicateurs 7

2 Consignes de sécurité 9
3 Performances 11
4 Utilisation 12
5 Données techniques 17
6 Protection de I'environnement 19

LS-300

th·mann MUSIC IS OUR PASSION

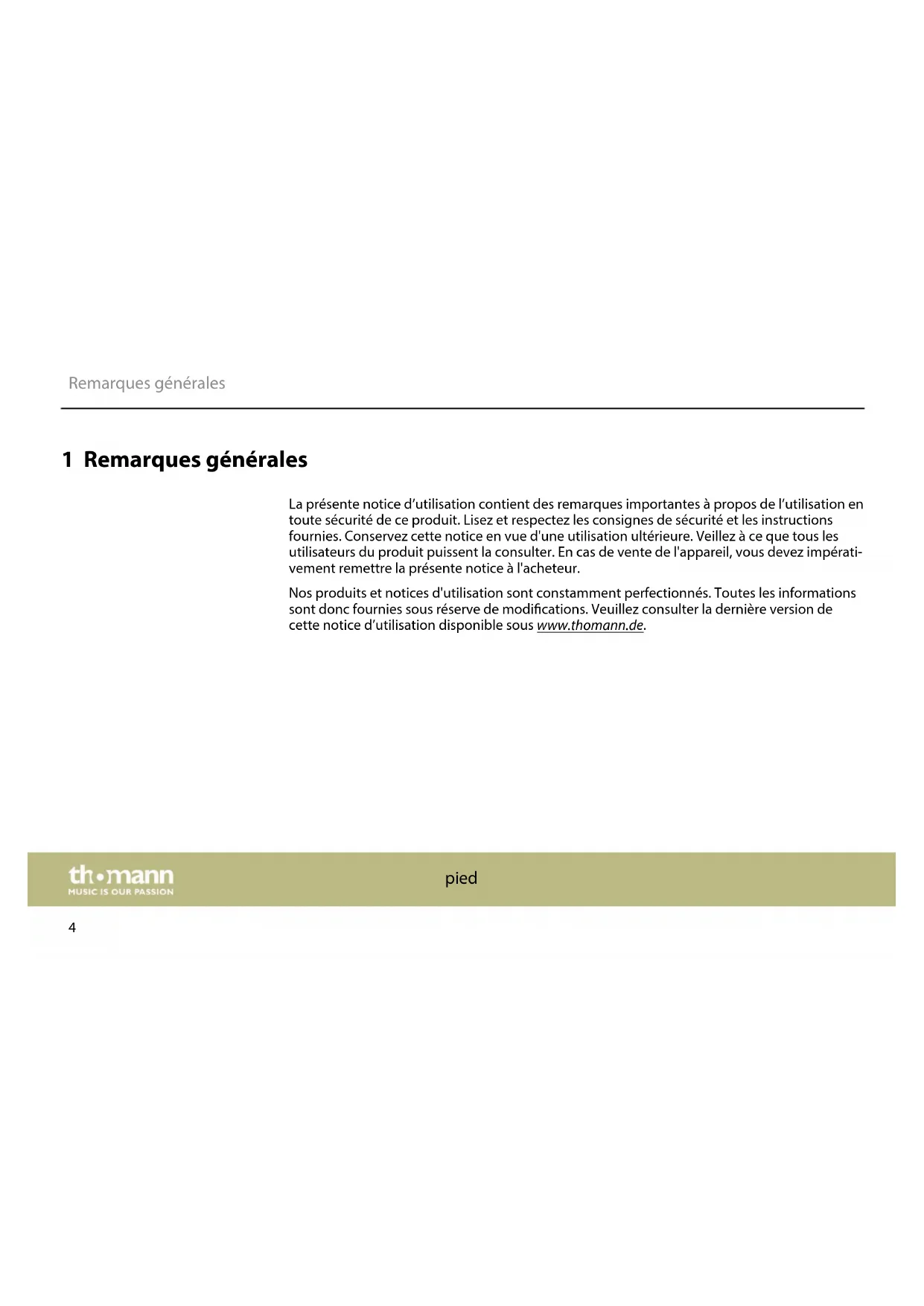

1 Remarques générales

La présente notice d'utilisation content des remarques importantes à propos de l'utilisation en toute sécurité de ce produit. Lizez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs du produit puisent la consulter. En cas de vente de l'appareil, vous doivent imperativement remettre la presente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

pied

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette	notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vousinteressent.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avezdes problèmes avec l'appareil, notre service clients sera heures de vous aider.

LS-300

th·mann MUSIC IS OUR PASSION

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Instructions

Les différentes étapes d'une instruction sont numéroétées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche.

Example:

1. Allumez l'appareil.
2. Appuyez sur [AUTO].

Le fonctionnement automatique est demarré.

1. Eteignez l'appareil.

pied

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification
DANGER! Cette association du	symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
ATTENTION! Cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.
REMARQUE! Cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

LS-300

th·mann MUSIC IS OUR PASSION

Symbole d'advertissement Type de danger

Avertissement : emplacement dangereux.

pied

2 Consignes de sécurité

Utilisation conforme

Ce pied d'éclairage sert à la fixation stable et l'installation régliable en hauteur de projecteurs. Utilisez le produit uniquement selon l'utilisation prévue, telle que déscribe dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages resultant d'une utilisation non conforme.

Le produit doit uniquement etre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser le produit sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppés en matière plastique et des emballages. Ils ne doivent pas se couver à proximé de bébés ou de jeunes enfants. Danger d'étouffement! Veillez à ce que les enfants ne détachent pas de petites pieces du produit. Ils pourraient les avaler et sétouffer. Ne laissez jamais des enfants sans surveillance jouer avec le produit.

LS-300

th·mann MUSIC IS OUR PASSION

ATTENTION!

Risque de basculement en cas de transport sous charge

Si you déplacez le pied sans avoir démontré l'appareil fixé, le pied peut basculer et cause des blessures et des dommages matériels. Demontez l'appareil avant de déplacer le pied.

ATTENTION!

Risque de basculement sur un sol inapproprié

Lorsque le pied est placé sur une surface meuble ou non horizontal, il peut basculer et causer des blessures et des dommages matériels. Installez le pied seulement sur une surface plane et stable.

ATTENTION!

Risque de basculement en cas de surcharge

En cas de surcharge, le pied peut basculer et cause des blessures et des dommages matériels. Ne dépassez jamais la capacité de charge maximale spécifiée pour le pied.

REMARQUE!

Formation possible de taches

Le plastifant contenu dans les pieds en caoutchouc de ce produit peut eventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feetre ou un tapis.

pied

3 Performances

Caracteristiques particulieres du produit :

Construction métallique stable avec deux tubes téléscopiques
Logement pour traverse transversale avec pivot rotatif
Mécanisme à ressort d'arrêt Soft
Sécurité contrôle (marque GS)
Sécurisation des tubes téléscopiques avec des goujons de sécurité captifs
Pied régable en longueur pour compenser des inégalités légères du sol
Charge maximale: 45kg
Hauteur maximale: 2,80m

LS-300

th·mann MUSIC IS OUR PASSION

4 Utilisation

Sortez le produit de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appeil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

ATTENTION!

Risque de basculement en cas de transport sous charge

Si vous déplacez le pied sans avoir démontré l'appareil fixé, le pied peut basculer et causer des blessures et des dommages matériels.

Demontez l'appareil avant de déplacer le pied.

pied

ATTENTION!

Risque de basculement sur un sol inapproprié

Lorsque le pied est place sur une surface meuble ou non horizontally, il peut bas-culer et causer des blessures et des dommages matériels.

Installez le pied seulement sur une surface plane et stable.

ATTENTION!

Risque de basculement en cas de surcharge

En cas de surcharge, le pied peut basculer et causer des blessures et des dommages matériels.

Ne dépassez jamais la capacité de charge maximale spécifiée pour le pied.

Prescriptions à observer

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays.

LS-300

th·mann MUSIC IS OUR PASSION

Mise en place

1. Dépliez les pieds du trépied jusqu'à ce que les traverses se trouvent en position horizontale.

2. Fixez cette position avec la vis de sécurité à la plateforme d'ou partent les trois pieds.

3. Pour compenser des inégalités légères du sol, vous pouvez régler la longueur d'un pied. Desserrez la vis de blocage, sortez le pied à la longueur apte à l'installation du trépied en position verticale, et fixez la position avec la vis de blocage.

4. Si vous souhaitezmettre une traverse transversale en place: Desserrez la vis de sécurité située sur le logement pour la traverse transversale sur l'extrémité supérieure du trépied, positionnéz le pivot rotatif (adaptateur de 28 mm) et fixez-le avec la vis de sécurité sur le logement; montez la traverse transversale et fixez-la dans la position souhaïée à l'aide des écrous papillons. Montez jusqu'à six projecteurs sur la traverse transversale. Disposez les projecteurs symétriquement à la traverse transversale. Respectez les consignes des fabricants respectifs. La charge maximale de 45 kg au total ne doit pas être dépassée.

Si vous n'utilise pas de traverse transversale : Fixez un projeteur sur la tete de trépied.

1. Desserrez les deux vis de sécurité sur les tubes télécopiques.

2. Sortez le tube télécopique supérieur jusqu'à la hauteur souhaïette et fixez la position du tube télécopique supérieur avec la vis de sécurité située sur le collier de serrage supérieur.

3. Sortez le tube téléscopique inférieur jusqu'à la hauteur souhaitation et fixez la position du tube téléscopique inférieur avec la vis de sécurité située sur le collier de serrage inférieur.

4. Gissez les goujons de sécurité sur le collier de serrage supérieur et inférieur dans l'aléasage respectif correspondant du tube télécopique.

LS-300

th·mann MUSIC IS OUR PASSION

Démontage

1. Retirez le goujon de sécurité sur le collier de serrage supérieur et inférieur.
2. Desserrez la vis de sécurité située au collier de serrage inférieur et faites glisser le tube téléscopique inférieur vers le bas jusqu'au bout.
3. Serrez la vis de sécurité située au collier de serrage inférieur.
4. Desserrez la vis de sécurité située au collier de serrage supérieur et faites glisser le tube téléscopique supérieur vers le bas jusqu'au bout.
5. Serrez la vis de sécurité située sur le collier de serrage supérieur.
6. Demontez le ou les projecteurs. Veillez également à une charge symétrique lors du démontage.
7. Desserrez la deux vis de sécurité située sur le logement pour la traverse transversale et retirez la traverse transversale.
8. Desserrez, si nécessaire, la vis de blocage du pied régiable en longueur, faites glisser le pied vers le haut jusqu'au bout et fixez la position avec la vis de blocage.
9. Desserrez la vis de sécurité sur la plateforme d'ou partir les trois pieds.
10. Pliez les pieds du trépied.
11. Emballez les pieces détaches de la structure dans l'emballage d'origine et conserveze le paquet dans un endroit sec à l'abri de l'humidité.

pied

5 Données techniques

Hauteur max. 2,80 m
Hauteur ajustable du trépied 1,63 m ... 2,80 m
Surface au sol du trépied	Ø 1,28 m
Diamètre du tube du trépied Tube principal		Ø 42 mm
	Tube de la première ballonce t'éle-scopique	Ø 35 mm
	Tube de la seconde ballonce t'éle-scopique	Ø 30 mm
Installation	Bride, Ø 28 mm, pour pivot rotatif
Charge max. (charge centrée) 45 kg
Dimensions de transport (L × H × P) 155 mm × 1420 mm × 155 mm
Couleur Noir

LS-300

th·mann MUSIC IS OUR PASSION

Informations complémentaires

Type de trépied Pied d'éclairage
avec traverse transversale Non
Manivelle Non

pied

6 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des embal-lages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.
