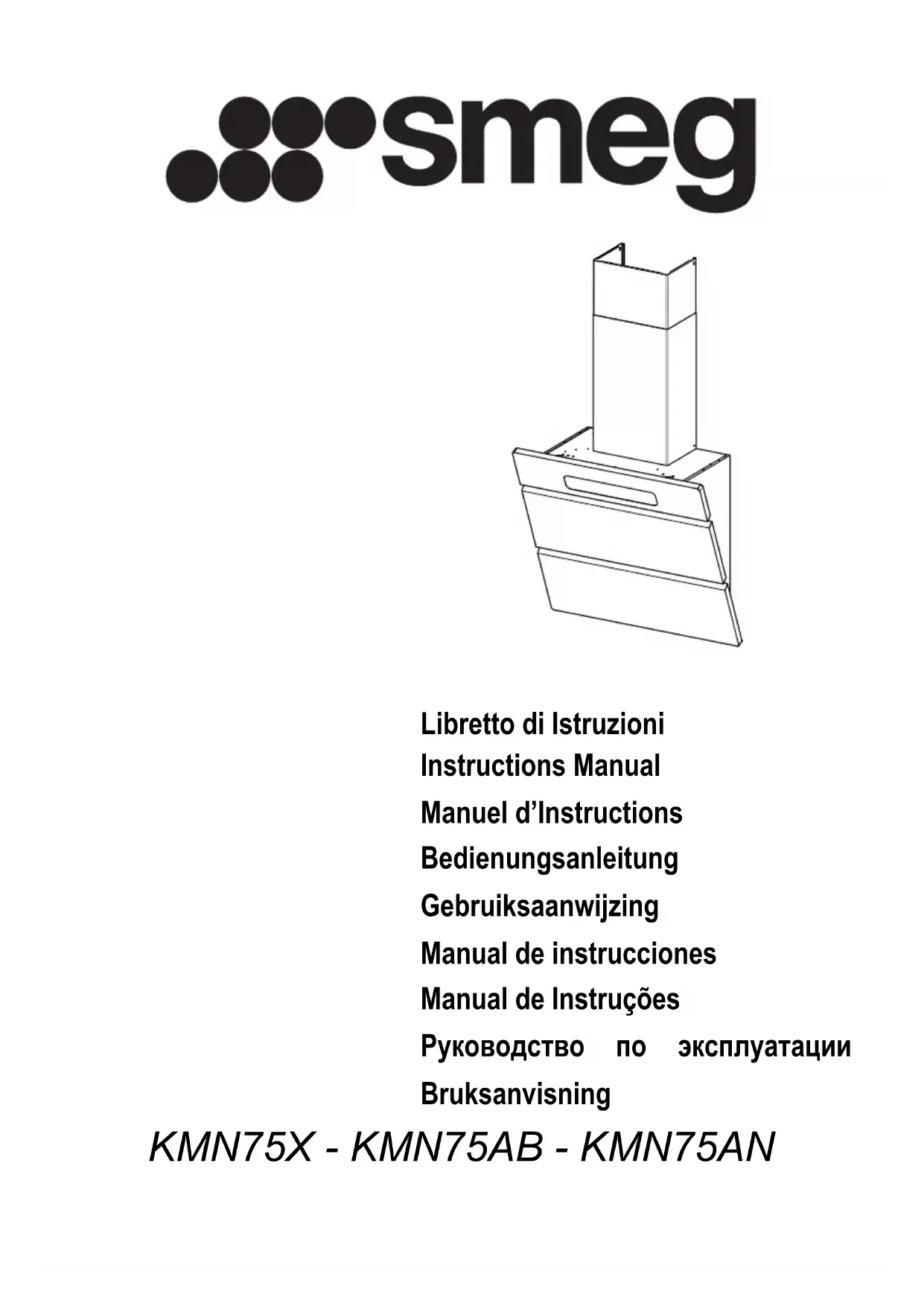

MODE D'EMPLOI KMN75AB SMEG

CONSEILS ET SUGGESTIONS

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut conte- nir des descriptions d'accessoires ne figurant pas dans votre appareil. INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art. • La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se re-porter aux paragraphes « Encombrement » et « Installation »). • Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la hotte. • Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée conformément aux normes en vi- gueur. • Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible. • Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une com-bustion tel que (Chaudière, cheminée, etc…). • Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouver-ture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur. UTILISATION
• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine. • Ne jamais utiliser abusivement la hotte. • Ne pas laisser les flammes libres à forte intensité quand la hotte est en service. • Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.
• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie • Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. ENTRETIEN
• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en actionnant l’interrupteur général. • Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d’incendie). • Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et déter-sif liquide neutre. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recy-clage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correc-tement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau muni-cipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit. 2°FR

CARACTERISTIQUES Encombrement Min. 450mm Min. 450mm Composants Réf. Q.té Composants de Produit 1 1 Corps Hotte équipé de:Comandes, Lumière, Groupe Ventilateur, Filtres

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

8 1 Grille orientée Sortie de l’Air 10 1 Buse avec clapet ø 150 mm 16 1 Couvercle filtrant Réf. Q.té Composants pour l ’installation

7.2.1 2 Brides Fixation Cheminée Supérieure

INSTALLATION Perçage de la paroi et fixation des supports 11a

Tracer sur la paroi :

• une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ;

• une ligne horizontale à 1004 mm au-dessus du plan de cuisson.

• Marquer un point (1) sur la ligne horizontale à 247 mm à droite de la ligne verticale de référence.

• Répéter cette opération de l’autre côté et vérifier la mise à niveau.

• Marquer comme indiqué, un point de référence (2) à 210 mm de la ligne verticale de référence et 482 mm au-dessus du plan de cuisson.

• Répéter cette opération de l’autre côté et vérifier la mise à niveau.

• Percer les points marqués (1) avec une mèche de ø 12 mm.

• Percer les points marqués (2) avec une mèche de ø 8 mm.

• Mettre les chevilles avec le support 11a dans les trous (1) et visser.

• Insérer les chevilles 11 dans les trous (2). Pour installation avec cheminée décorative : (Option)

• Poser le support 7.2.1 comme indiqué, à 1-2 mm du plafond ou de la limite supérieure, en alignant le centre (encoches) sur la ligne verticale de référence.

• Marquer les centres des trous du support.

• Faire reposer le support 7.2.1, comme indiqué, à X mm en dessous du premier support (X = hauteur de la partie supérieure fournie), en alignant le centre (encoches) sur la ligne verticale de référence.

• Marquer les centres des trous du support.

• Percer les points marqués avec une mèche de ø 8 mm.

• Insérer les chevilles 11 dans les trous.

• Fixer les supports à l’aide des vis 12a (4,2 x 44,4) fournies.FR

Montage du corps de hotte

• Ouvrir les panneaux (voir paragraphe Entretien).

• Retirer les filtres à graisse en agissant sur les poignées appropriées.

• Placer les deux vis Vr, sur les équerres 11a sans les visser (B).

• Accrocher le corps de hotte aux 2 barres 11a.

• Agir sur les vis Vr de l’intérieur du corps de hotte pour en régler le niveau.

• Visser les vis de sécurité 11.

• Refermer les panneaux.

En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120 mm, au choix de l’installateur. Branchement avec un tube de ø150

• Insérer la buse avec clapet 10.

• Fixer le tube par des colliers appropriés. Le maté- riau nécessaire n’est pas fourni. Branchement avec un tube de ø120

• Insérer le flasque de réduction 9 sur la buse avec clapet 10.

• Fixer le tube par des colliers appropriés. Le maté- riau nécessaire n’est pas fourni.

• Retirer les éventuels filtres anti-odeur au charbon actif. ø 120 ø 150

Pour l’installation dans la Version Filtrante, il faut acheter le kit fourni sur demande Cartouche au char- bon actif.

• Enlever la cornière de la cheminée

• Visser le couvercle filtrant sur la sortie de l’air, en utilisant les quatre vis 12c (2,9 x 6,5).

• Fixer la Grille orientée 8 sur la sortie de l’air recyclé à l’aide de 2 Vis 12d (2,9 x 9,5) fournies avec l’appareil.

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Montage Cheminée La Cheminée peut être installée uniquement en version aspirante. Cheminée supérieure

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1 ; refermer jus- qu’à la butée.

• Fixer latéralement aux brides à l’aide des 4 vis 12c fournies. Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supé- rieure et la paroi; refermer jusqu’à la butée.

• Fixer latéralement la partie inférieure au corps hotte, à l’aide des deux 2 vis 12c fournies. 12c

Tableau des commandes Touche Fonction Affichage Branche / Débranche le moteur d’aspiration. Affiche la vitesse réglée Diminue la vitesse d’exercice. Affiche la vitesse réglée Augmente la vitesse d’exercice. Affiche la vitesse réglée Active la vitesse Intensive à partir de n’importe quelle vitesse, même lorsque le moteur est éteint. Cette vitesse est réglée pour une durée de 10 minutes, après quoi le système retournera à la vitesse précédemment réglée. Fonction indiquée pour faire face aux pointes d’émission de fumées de cuisson. Affiche alternativement HI et le temps restant une fois par seconde Garder la touche appuyée pendant 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), l’alarme des filtres à charbon actif se branche/se débranche. FC+Point (2 clignotements) – Alarme activée FC+Point (1 clignotement) – Alarme désactivée Fonction 24H Active le moteur à la première vitesse et permet une aspiration de 10 minutes par heure. Affiche 24 et le point en bas à droite clignote une fois par seconde, alors que le moteur est en fonction. Appuyer sur la touche pour débrancher. Fonction Départ différé Active le débranchement automatique différé de 30’. Adapté pour compléter l’élimination d’odeurs résiduelles. Activable à partir de n’importe quelle position. Pour désactiver, appuyer sur la touche ou couper le moteur. Affiche la vitesse d’exercice et le point en bas à droite clignote une fois par seconde.

Garder la touche appuyée pendant 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), la télécommande se branche/se débranche. IR+Point (2 clignotements) – Alarme activée IR+Point (1 Clignotement) – Alarme désactivée L’alarme filtres étant activée, appuyer sur la touche pendant environ 3 secondes pour restaurer l’alarme. Ces signalisations sont visibles seulement lorsque le moteur est arrêté. FF clignote trois fois. À la fin de la procédure, la signalisation précédemment affichée s’éteint : FG Signale la nécessité de laver les filtres à graisse métalliques. L’alarme entre en fonction après 100 heures de travail effectif de la hotte. FC Signale la nécessité de remplacer les filtres à charbon actif. Laver également les filtres à graisse métalliques. L’alarme entre en fonction après 200 heures de travail effectif de la hotte. Réduit l’intensité de l’éclairage à chaque pression sur la touche de façon cyclique.

Allume et éteint l’éclairage à l’intensité maximale. Augmente l’intensité de l’éclairage à chaque pression sur la touche de façon cyclique.

Commande de verrouillage du clavier : possibilité de verrouiller le clavier, par exemple pour effectuer le nettoyage des surfaces en verre, lorsque le moteur et les lumières de la hotte sont éteints. Appuyer pendant environ 5 secondes sur la touche A pour valider ou invalider le verrouillage du clavier, qui est toujours validé avec : - 1 clignotement “00” Verrouillage clavier activé - 2 clignotements “00” Verrouillage clavier désactivéFR

ENTRETIEN TELECOMMANDE (FOURNIE SUR DEMANDE) Il est possible de commander cet appareil au moyen d’une télé- commande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximité de sources de cha- leur.

• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet. Ouverture et blocage des panneaux

• Ouvrir les panneaux en les tirant par le centre.

• Le panneau supérieur, pour le blocage, est doté d’une tige dont l’extrémité mobile doit être introduite dans le trou prévu sur le côté du corps de la hotte.

• Le panneau inférieur s’ouvre en le tirant et il est doté d’un câ- ble de sécurité pour éviter qu’il aille heurter la partie inférieure de la hotte.FR

Filtres à graisse métalliques Ils sont lavables même au lave-vaisselle et ils doivent être lavés chaque fois que le symbole FG s’affiche ou au moins tous les 2 mois d’utilisation ou plus souvent en cas d’utilisation particulièrement intensive. Reset du signal d'alarme

• Éteindre les lumières et le moteur d’aspiration.

• Appuyer sur la touche G pendant au moins 3 secondes (Voir paragraphe Utilisation). Nettoyage Filtres

• Ouvrir les panneaux en les tirant par le centre (Voir paragraphe Utilisation

• Retirer les filtres un à un, en les poussant vers l’arrière du groupe, tout en tirant en même temps vers le bas.

• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter (tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l’efficacité de ce dernier).

• Les remonter en veillant à ce que la poignée soit toujours vers la partie visible externe.

Filtres anti-odeur au charbon actif (version filtrante) Non lavable et non régénérable, il doit être remplacé à l’affichage de FC ou au moins tous les 4 mois. Le signal d’alarme, si préalablement activé, a lieu seulement lorsque le moteur d’aspiration est en marche. Activation du signal d’alarme

• Dans les hottes en version filtrante, activer le signal d’alarme de saturation filtres au moment de l’installation ou après.

• Éteindre les lumières et le moteur d’aspiration.

• Appuyer sur la touche D pour environ 5 sec.

Reset du signal d'alarme

• Éteindre les lumières et le moteur d’aspiration.

• Appuyer sur la touche G pour environ 3 secondes (Voir paragra

Utilisation). Remplacement du filtre

• Ouvrir les panneaux en les tirant par le centre (Voir paragraphe Utilisation).

• Retirer les filtres à graisse métalliques.

• Enlever les filtres anti-odeur à charbon actif saturés, comme indiqué (A).

• Monter les nouveaux filtres, comme indiqué (B).

• Remonter les filtres à graisse métalliques.

• Refermer les panneaux.

• Enlever le dispositif métallique de blocage du verre par encli- quetage en exerçant une pression sous l’embout en le soutenant d’une main.

• Extraire la lampe du support

• Remplacer la lampe par une nouvelle ayant le mêmes caracté- ristiques, en prenant soin d'insérer correctement les deux fiches dans le support.

• Remonter le dispositif de blocage du verre par encliquetage.
