MODE D'EMPLOI CALIB 520003 THOMSON

• Ne laissez pas les enfants manipuler le produit.

• Ce produit est prévu pour une utilisation exclusivement intérieure.

• Lors du perçage, veillez à ne pas endommager de câbles électriques ou de tuyauterie sous la surface.

• L’installation électrique doit être conforme aux normes en vigueur (NF C 15-100) et doit être faite de préférence par un personnel qualifi é.

2 - ENTRETIEN ET NETTOYAGE

• Coupez l’alimentation électrique avant tout entretien.

• Votre produit ne nécessite aucune maintenance particulière.

• Utilisez un simple chiffon doux légèrement humidifi é pour nettoyer votre produit.

• N’utilisez pas de substances abrasives ou corrosives.

• Ne vaporisez pas directement le produit avec un aérosol.

Ce logo signifi e qu’il ne faut pas jeter les appareils hors d’usage avec les ordures ménagères. Les substances dangereuses qu’ils sont susceptibles de contenir peuvent nuire à la santé et à l’environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Voir Fig. 1 1 Module de commande pour chauffage électrique 2 Chevilles pour fi xation du module au mur 3 Vis pour fi xation du module au mur

5 - MODULE CHAUFFAGE

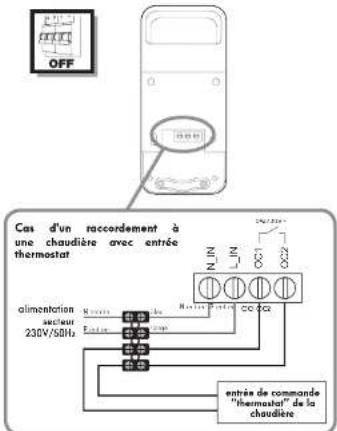

Voir Fig. 2 1 Témoin de fonctionnement 2 Bouton de reset 3 Cache plastique avant (donne accès aux trous de fi xation) 4 Cache plastique arrière (donne accès au bornier de connexion) Après avoir coupé l’alimentation électrique, raccordez le module à l’entrée « thermostat » de la chaudière si elle en possède une, sinon, raccordez-le de façon à contrôler directement l’alimentation du circulateur. Pour procéder au raccordement électrique, retirez le cache plastique arrière ainsi que le serre-câble. Voir Fig. 3 1B,1 /B,1 2&2& $9a Cas d'un raccordement à une chaudière avec entrée thermostat N entréeP entréeOC1 OC2 bleu rouge alimentationsecteur230V/50HzN entréeP entréeentrée de commande‘‘thermostat’’ de la chaudière $9a 1B,1 /B,1

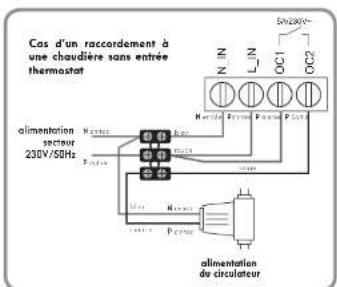

alimentationsecteur230V/50HzN entréeP entrée Cas d’un raccordement à une chaudière sans entrée thermostat bleu rougerouge N entrée Pentrée P entrée P Sortie bleu marronN entréeP entréealimentationdu circulateur Voir Fig. 4 Une fois le raccordement électrique effectué, remettez en place le cache plastique arrière et fi xez le récepteur au mur à l’aide des chevilles et vis fournies. Les fi xations fournies conviennent uniquement aux murs en maçonneries. Le module doit être placé près de la chaudière (brûleur ou entrée thermostat pour une chaudière, tableau électrique en cas d’utilisation avec un contacteur). Afi n de ne pas perturber la transmission WiFi, le module ne doit pas être placé directement à l’intérieur de la chaudière ou du tableau électrique. Voir Fig. 5

• Fréquence radio : WiFi 2.4GHz

• Puissance : maximale d’émission 100 mW

• Portée radio : jusqu’à 150m en champ libre, jusqu’à 80m en intérieur

• Alimentation : 230Vac 50Hz

• Température de fonctionnement : 0°C à 40°C, utilisation intérieure exclusivement

Ce produit est garanti 2 ans, pièces et main d’œuvre, à compter de la date d’achat. Il est impératif de garder une preuve d’achat durant toute cette période de garantie. La garantie ne couvre pas les dommages causés par chocs et accidents. Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société Smarthome France. Toute intervention sur l’appareil annulera la garantie. Smarthome France s’engage à disposer d’un stock de pièces détachées sur ce produit pendant la période de garantie contractuelle.

8. ASSISTANCE ET CONSEIL

• Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des diffi cultés lors de l’installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.

• En cas de problème de fonctionnement pendant l’installation ou après quelques jours d’utilisation, il est impératif de nous contacter devant votre installation afi n que l’un de nos techniciens diagnostique l’origine du problème car celui-ci provient certainement d’un réglage non adapté ou d’une installation non conforme. Si le problème vient du produit, le technicien vous communiquera la procédure à suivre pour un retour. Contactez les techniciens de notre service après-vente au : 0,35 € / min

Du lundi au vendredi de 9H à 12H et de 14H à 18H. Pour en savoir plus : www.quefairedemesdechets.fr est une marque de TECHNICOLOR S.A. ou de ses affi liées utilisée sous licence par : SmartHome France 19 avenue Marcel Dassault ZAC des Deux Lions - 37200 Tours - France

9. DÉCLARATION DE CONFORMITÉ

A la directive RED Smarthome France déclare que l’équipement est en conformité avec les exigences essentielles applicables de la Directive RED 2014/53/EU. Directive 2014/35/EU: (protection de la santé et sécurité des utilisateurs. Directive 2014/30/EU: (exigences de protection en ce qui concerne la compatibilité électromagnétique). Directive 2014/53/EU : (utilisation effi cace du spectre radioélectrique, de façon à éviter les interférences dommageables). La déclaration de conformité complète est disponible sur le site ww.mythomson.com A Tours le 21/05/2019 Alexandre Chaverot, président Retrouvez l’intégralité de notre gamme Thomson surWiFi heating module
