Type de produit	Support mural pour écran plat
Marque	Chief
Modèle	PWRU
Compatibilité	Écrans 30 à 50 pouces (universel)
Capacité de charge	125 lb (56,7 kg)
Extension maximale	24,88 po (632 mm)
Inclinaison (tilt)	+5° / -15°
Rotation (roll)	±2,5°
Dimensions (H x l x P)	18 x 23,63 x 3,38 po (457 x 600 x 86 mm)
Couleurs disponibles	Noir, Argent
Technologie Centris™	Réglage de l'inclinaison au bout des doigts
Technologie ClickConnect™	Verrouillage audible de l'écran, connexion/déconnexion sans outil
Système CableTrac™	Gestion des câbles intégrée avec cheminement canalisé
Fixation de sécurité	Possibilité d'ajouter un cadenas pour protéger l'écran
Accessoires recommandés	PACC1 (adaptateur enceinte centrale), PACLR1 (adaptateur enceinte gauche/droite)
Caractéristiques supplémentaires	Design extensible et orientable pour un angle de vision optimal
Installation	Fixation murale solide requise, visserie incluse
Information de commande	Disponible en version universelle (PWRU) et sur mesure (PWR-XXXX)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Garantie	Garantie limitée du fabricant (voir notice complète)

FOIRE AUX QUESTIONS - PWRU Chief

Quels écrans sont compatibles avec le support mural Chief PWRU ?

Le Chief PWRU est un modèle universel conçu pour les écrans plats de 30 à 50 pouces. Pour les écrans hors de cette gamme, utilisez la version sur mesure (référence PWR-XXXX) via le MountFinder sur le site de Chief.

Quelle est la capacité de poids maximale du support PWRU ?

Le support peut supporter jusqu'à 125 lb (56,7 kg). Assurez-vous que l'écran ne dépasse pas cette limite pour éviter tout risque.

Comment régler l'inclinaison de l'écran ?

Le PWRU est équipé de la technologie Centris™ qui permet un réglage de l'inclinaison au bout des doigts. Il suffit de pousser ou tirer doucement sur l'écran pour l'incliner de +5° à -15°.

Le support permet-il de faire pivoter l'écran ?

Oui, une rotation (roll) de ±2,5° est possible pour un alignement parfait de l'écran.

Comment fonctionne le système ClickConnect™ ?

Le système ClickConnect™ permet de verrouiller l'écran sur le support avec un clic audible. Aucun outil n'est nécessaire pour la connexion ou la déconnexion. Un cadenas peut être ajouté pour plus de sécurité.

Comment gérer les câbles avec ce support ?

Le support intègre le système CableTrac™ : des canaux acheminent les câbles proprement le long du bras pour une installation nette et ordonnée.

Quelle est l'extension maximale du bras ?

Le bras peut s'étendre jusqu'à 24,88 pouces (632 mm) depuis le mur, offrant une grande flexibilité de positionnement.

Le support est-il livré avec des accessoires pour enceintes ?

Non, mais des accessoires optionnels sont disponibles : le PACC1 pour enceinte centrale et le PACLR1 pour enceintes gauche/droite.

Comment installer le support mural PWRU ?

L'installation nécessite une fixation solide sur un mur porteur. Utilisez la visserie fournie adaptée à votre type de mur. Suivez les instructions détaillées dans la notice.

Où puis-je trouver la notice complète du Chief PWRU ?

La notice est disponible gratuitement en téléchargement au format PDF sur notice-facile.com ou sur le site officiel de Chief.

MODE D'EMPLOI PWRU Chief

Diagram of a vehicle suspension system with numbered components and exploded view

WHAT YOU NEED TO KNOW

oRDeRInG options

Available in Custom and Universal.

• PWRU = Universal 30 - 50"
- PWR-XXXX = Custom (see MountFinder at www-chiefmfg.com)

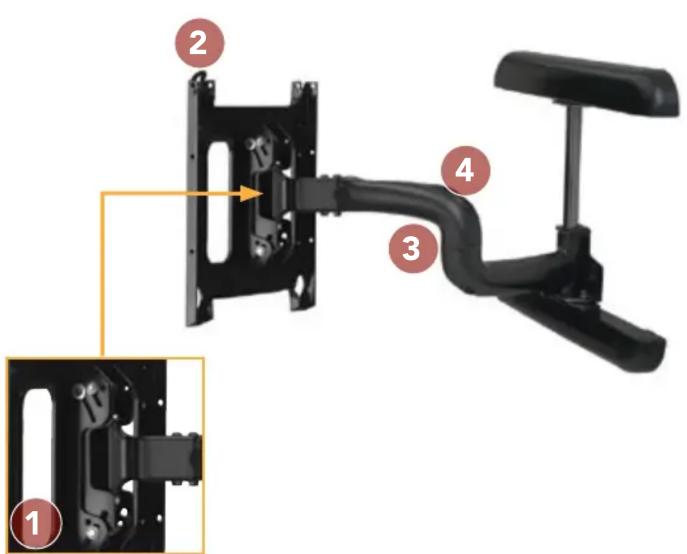

FEATURES

1 CEntris™ FingErtip tilt

Effortlessly adjust display using Centris finger-tip tilt technology. Screen angle stays set until you decide to re-adjust.

2 CliCkConnECt™ tECHnologY PATENT-PENDING

An audible click confirms flat panels are locked in place. Easy to connect/disconnect - no tools needed! Protect display by adding a padlock.

3 EXtEnds up to 24.88"

Extends up to 24.88" (632 mm) for viewing from any angle!

4 CAblEtrAC™ sYstEM

Channeled cable management provides quick and easy routing of cables.

SPECIFICATIONS

Extension 24.88" (632 mm)

Tilt/Roll +5°, -15°/ ±2.5°

Dimensions* 18" x 23.63" x 3.38" (HxWxD) (457 x 600 x 86 mm)

Color Black, Silver

Weight Capacity 125 lbs (56.7 kg)

* Dimensions don't include interface bracket

RECOMMENDED ACCESSORIES

paccc1 ■ Center Channel Speaker Adapter

paclR1 ■ Left/Right Speaker Adapter

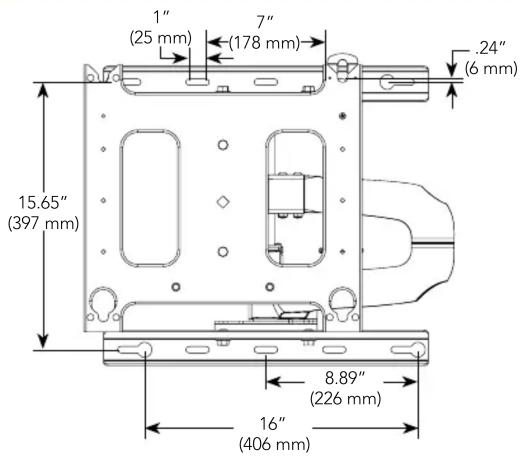

TECHNICAL DRAWINGS

1" (25 mm) 7" (178 mm) .24" (6 mm) 15.65" (397 mm) 8.89" (226 mm) 16" (406 mm)

For a complete list of flat panel mount accessories see page 69.
