MODE D'EMPLOI SBBPB64HI4 SAMSUNG

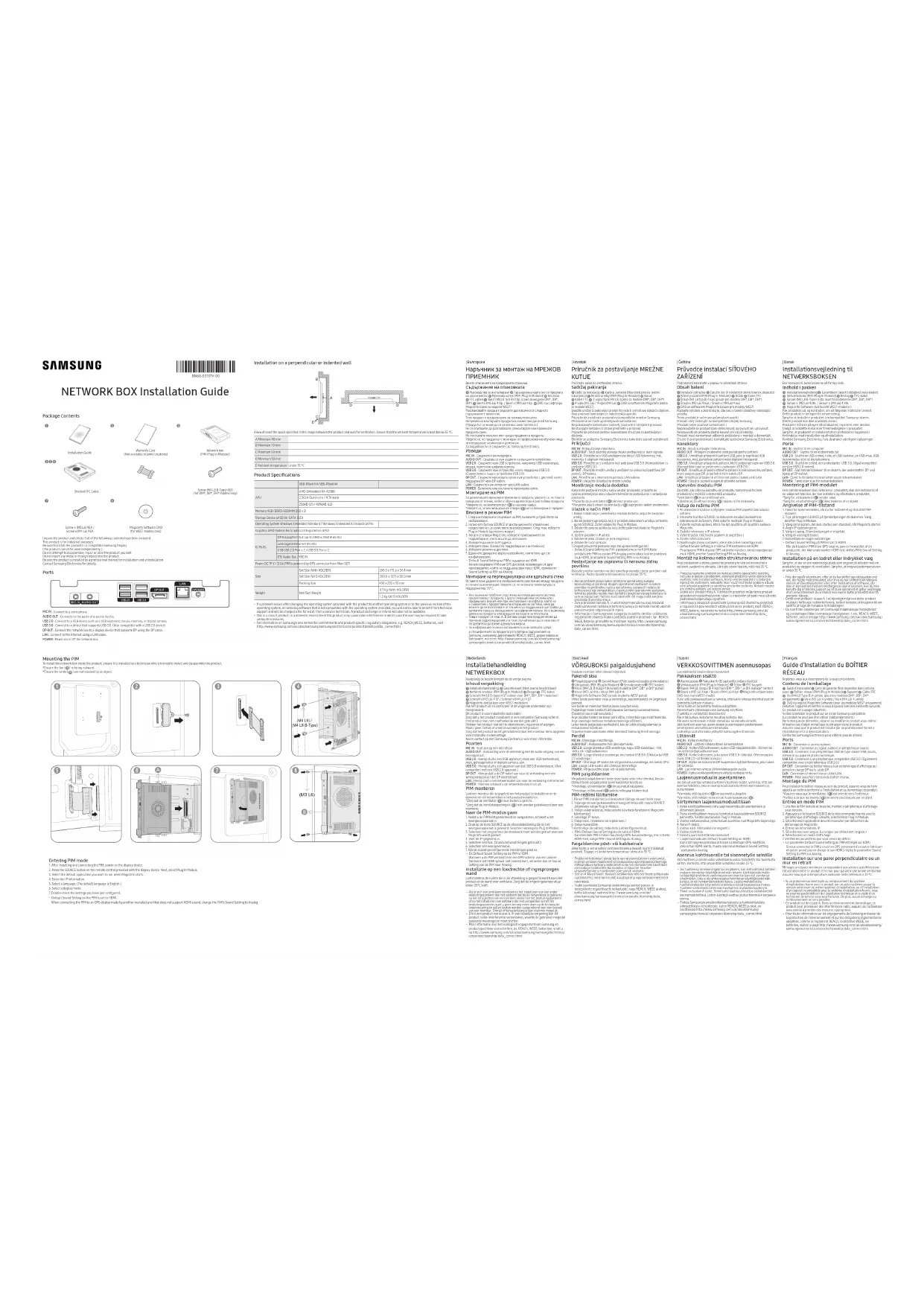

Guide d'installation Carte de garantie (Non disponible dans certains pays)

Boîtier réseau (PIM (Plug In Module)) Support Câble FFC Vis (M4 L8 Type B) 4 unités (pour les modèles DM*, DB*, DH* uniquement) Vis x (M3 L6) 4 unités / Vis x (M4 L6) 4 unités DVD du logiciel MagicInfo Software (pour les modèles WES7 uniquement)Déballez l'appareil et vérifiez si vous disposez bien des éléments suivants.Ce produit est à usage industriel.Veillez à installer le produit sur un écran Samsung compatible.(Le produit ne peut pas être utilisé indépendamment.)Ne tentez pas de démonter, réparer ou modifier le produit vous-même.N'insérez pas d'objet métallique ou étranger dans le produit.Assurez-vous que le produit est installé par un professionnel formé à l'installation et à la désinstallation.Contactez Samsung Electronics pour obtenir plus de détails. Ports MIC IN : Connexion à un microphone.AUDIO OUT : Connexion au signal audio d'un périphérique source.USB 2.0 : Connexion à un périphérique USB de type clavier USB, souris, mémoire ou appareil photo numérique.USB 3.0 : Connexion à un périphérique compatible USB 3.0. (Également compatible avec un périphérique USB 2.0.)DP OUT : Connexion du boîtier réseau à un périphérique d'affichage qui prend en charge DP via le câble DP.LAN : Connexion à Internet via un câble LAN.POWER : Mise sous/hors tension du boîtier réseau. Montage du PIM Pour installer le boîtier réseau au sein du produit, assurez-vous de faire appel à un technicien formé à l'installation et au démontage du produit.*Assurez-vous que le ventilateur ( ) est orienté vers l'extérieur.*Veillez à ce que les évents ( ) ne soient pas bloqués par un objet. Entrée en mode PIM

1. Une fois le PIM installé et branché, mettez le périphérique d'affichage

sous tension.2. Appuyez sur le bouton SOURCE de la télécommande fournie avec le périphérique d'affichage. Ensuite, sélectionnez Plug In Module.3. Sélectionnez l'application devant s'exécuter par défaut lors du démarrage de MagicInfo.4. Entrez les informationsIP.5. Sélectionnez une langue. (La langue par défaut est l'anglais.)6. Sélectionnez un mode d'affichage.7. Vérifiez les paramètres que vous venez de définir. − Le paramètre Default Sound Setting du PIM est réglé sur HDMI. Si vous connectez le PIM à un écran OPS provenant d'un autre fabricant et qui ne prend pas en charge le son HDMI, réglez le paramètre Sound Setting du PIM sur Analog. Installation sur une paroi perpendiculaire ou un mur en retrait Ménagez un espace minimum correspondant aux valeurs spécifiées dans l'illustration entre le produit et le mur pour garantir une bonne ventilation. Assurez-vous que la température ambiante reste inférieure à 35 °C. – Si un problème survient suite au remplacement du système d'exploitation fourni avec le produit par un autre système ou par la version antérieure du même système d'exploitation, ou à l'installation d'un logiciel incompatible avec le système d'exploitation fourni, vous ne pourrez pas bénéficier de l'assistance technique et la visite d'un technicien de service vous sera facturée. De plus, aucun échange ou remboursement ne sera possible. − Ce produit est de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l’utilisateur sera amené à prendre des mesures appropriées. − Pour toute information sur les engagements de Samsung en faveur de la protection de l’environnement et sur les obligations réglementaires adoptées, comme le règlement REACH, la directive WEEE, les batteries, visitez la page http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html SBB_EU_QSG_BN68-03137V-00.indd 1 2017-02-20 오후 2:32:30| Deutsch NETZWERKBOX- Installationshandbuch Berücksichtigen Sie die Beschreibungen auf der vorherigen Seite. Lieferumfang
