MODE D'EMPLOI Finalizer Plus96K TC ELECTRONIC

Correcteur dynamique 19

Correcteur 20

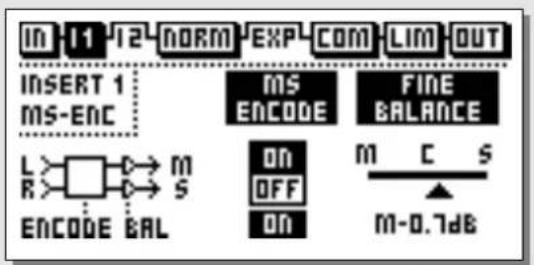

Insertion extreme 20

Codeur/decodeur M/S 21

Image stereo par bande 21

Normaliseur 22

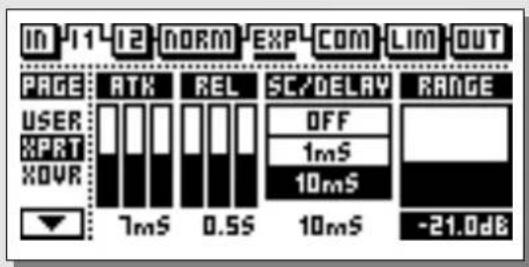

Expanseur 24

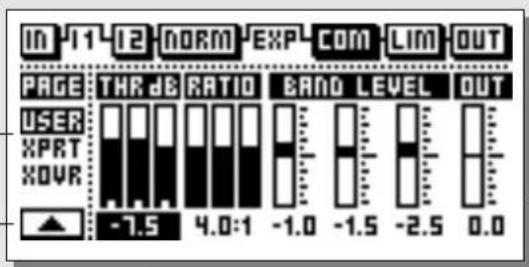

Compresseur. 26

Limeur 30

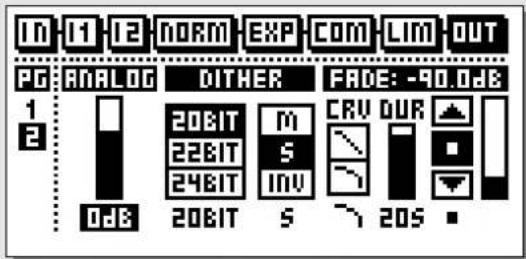

Sortie. 32

Niveau 32

Dither 32

Fade 33

Outils

Fenetre Flow 34

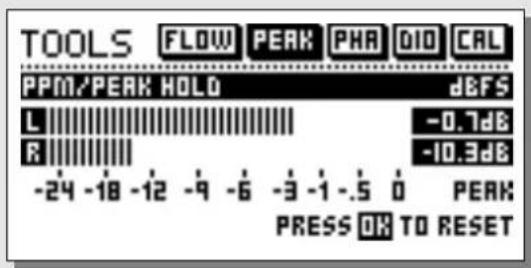

Fenetre Peak-Hold 34

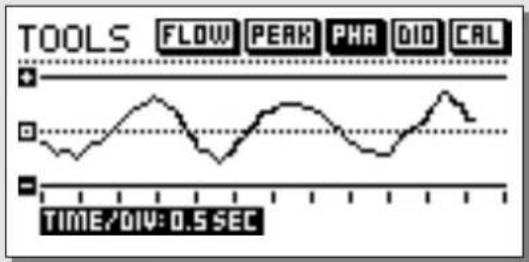

Fenetre Phase 35

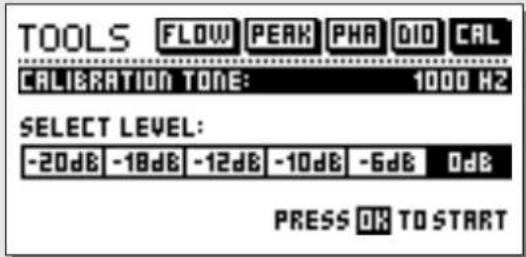

Frequence de test 35

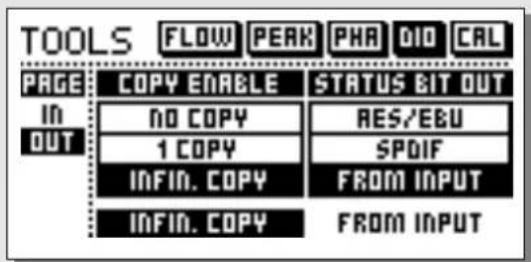

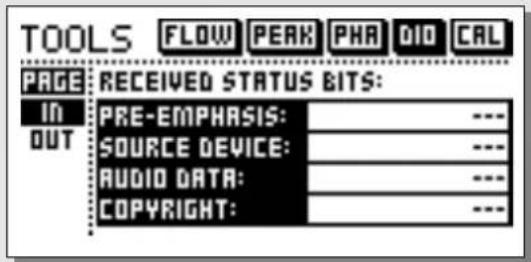

E/Snumériques 36

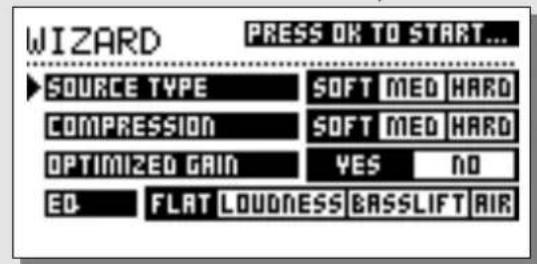

Aide contextuelle Wizard 38

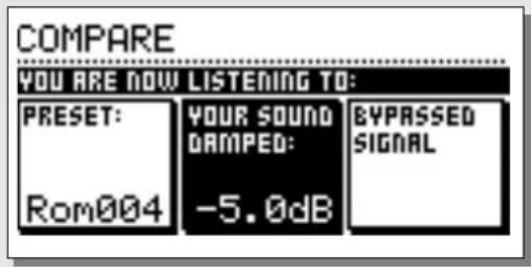

Fenetre Compare. 39

Fenetre Utility 40

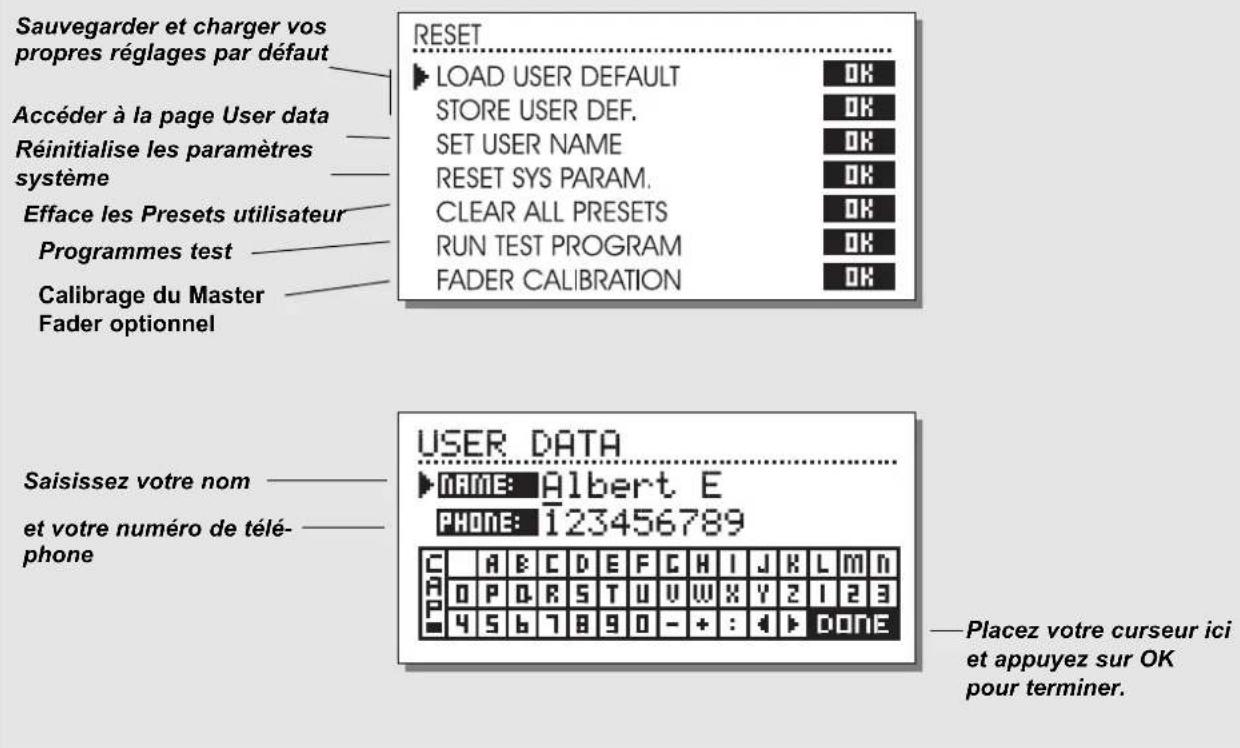

Page Reset 42

Caracteristiques techniques - PLUS.. 43

Caracteristiques techniques - 96 . . . . 44

Tableau d'implementation MIDI 45

Contrôleurs MIDI SysEx. 46

Auto test 47

ANNEXES

Glossaire 48

Aide. 49

Dépannage 51

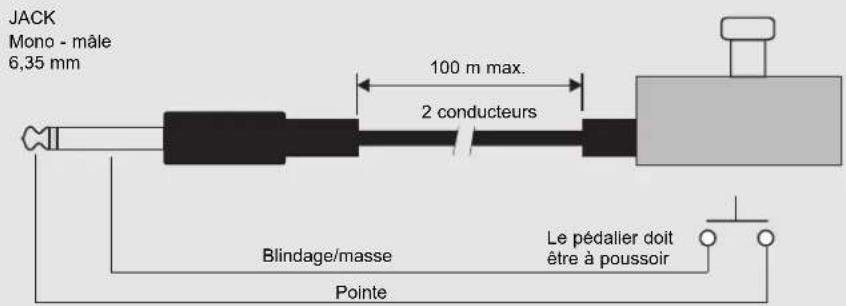

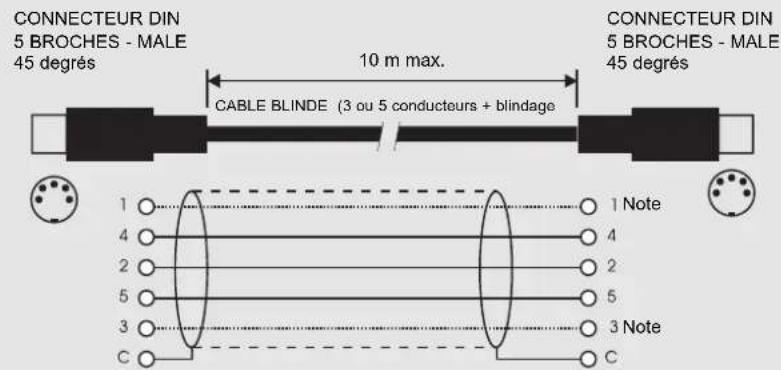

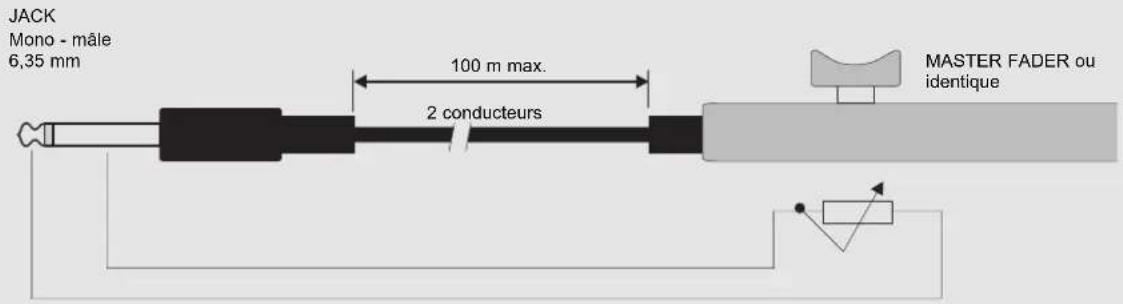

Brochage 52

Note 54

Listedes Presets. 55

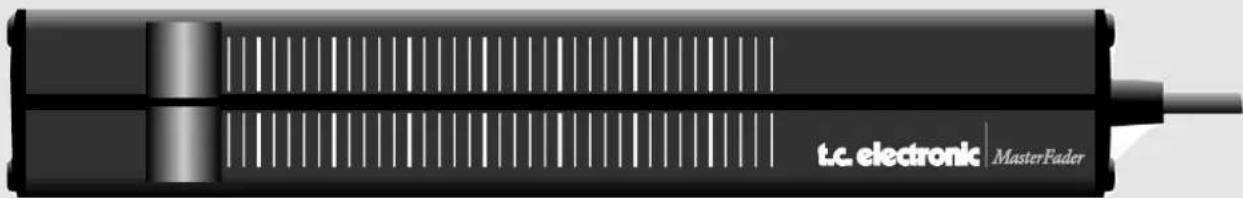

Master Fader optionnel 56

BIENVENUE

Merci d'avoir besoin le Finalizer PLUS/96.

Nous espérons que vous aurez autant de plaisir à l'utiliser que nous en avons eu à le créé.

Le Finalizer PLUS/96 est le fruit de recherches intenses, de l'expérience et de la créativité du groupe d'ingenieurs de TC. Le Finalizer PLUS/96 vous offre tous les outils nécessaires vous permettant d'optimiser votre mixage. Grace à son traitement multibandue puissant, vous pouvez regler les derniers détails de votre mixage et augmenter la puissance et le niveau du signal afin d'obtenir un son plus puissant et plus dense.

Note : Pour facilititer la lecture de ce manuel, le Finalizer PLUS/96 est appelé “Finalizer”.

Vous pouvez effectuer une mise a jour du Finalizer PLUS vers le Finalizer 96.

Contactez cette revendeur pour obtenir de plus amples informations relatives à la procédure et aux frais de mise à

Fonctions principales :

Compresseur, limiter, expanseur 3 bandes

Vous permet d'optimiser la dynamique de votre mixage sur chacune des trois bandes.

Correcteur paramétrique 5 bandes

Permet de corriger globalement le signal.

Correcteur dynamique/De-esseur

Contrôle une fréquence spécifique afin de supprimer les sibilantes indésirables.

Codeur/décodeur MS

Convert un signal centre/côté en un signal gauche/droit et inversement.

Insertion externe

Vouspermet d'inserer un apparéil externe (par exemple, voitré correcteur à lampefavori).

Normalisér avec écrétage doux

Optimise le gain avant l'action du compresseur. Evite le passage de crétes non-traitées.

Convertisseur de frqq. d'echantillon. en temps reel Modifie la frquence d'echantillonnage du signal numérique et entrée lors du Mastering.

Convertisseurs A/N et N/A 24 bits de haute qualite

Assure une conversion analogue/numérique optime.

E/S numériques : AES/EBU, S/PDIF, Tos-link et ADAT

Permet de connecter l'appareil avec un apparéil numérique.

Effet Digital Radiance Generator

Ajoute au signal la chaleur des processeurs analogiques en générant une distorsion harmonique de second ordre.

Elargissement de l'image stéreo

Elargit/retrécit le champ stéreo du signal en trois bandes de fréquence régables séparées (Finalizer 96 uniquement).

96 kHz

Grace au processeur 100MHz ,youesoupveztraiterle signal avec une frquence de 96~kHz youpermettant d'obtenir une bande passante maximum de 48kHz (Finalizer 96 uniquely).

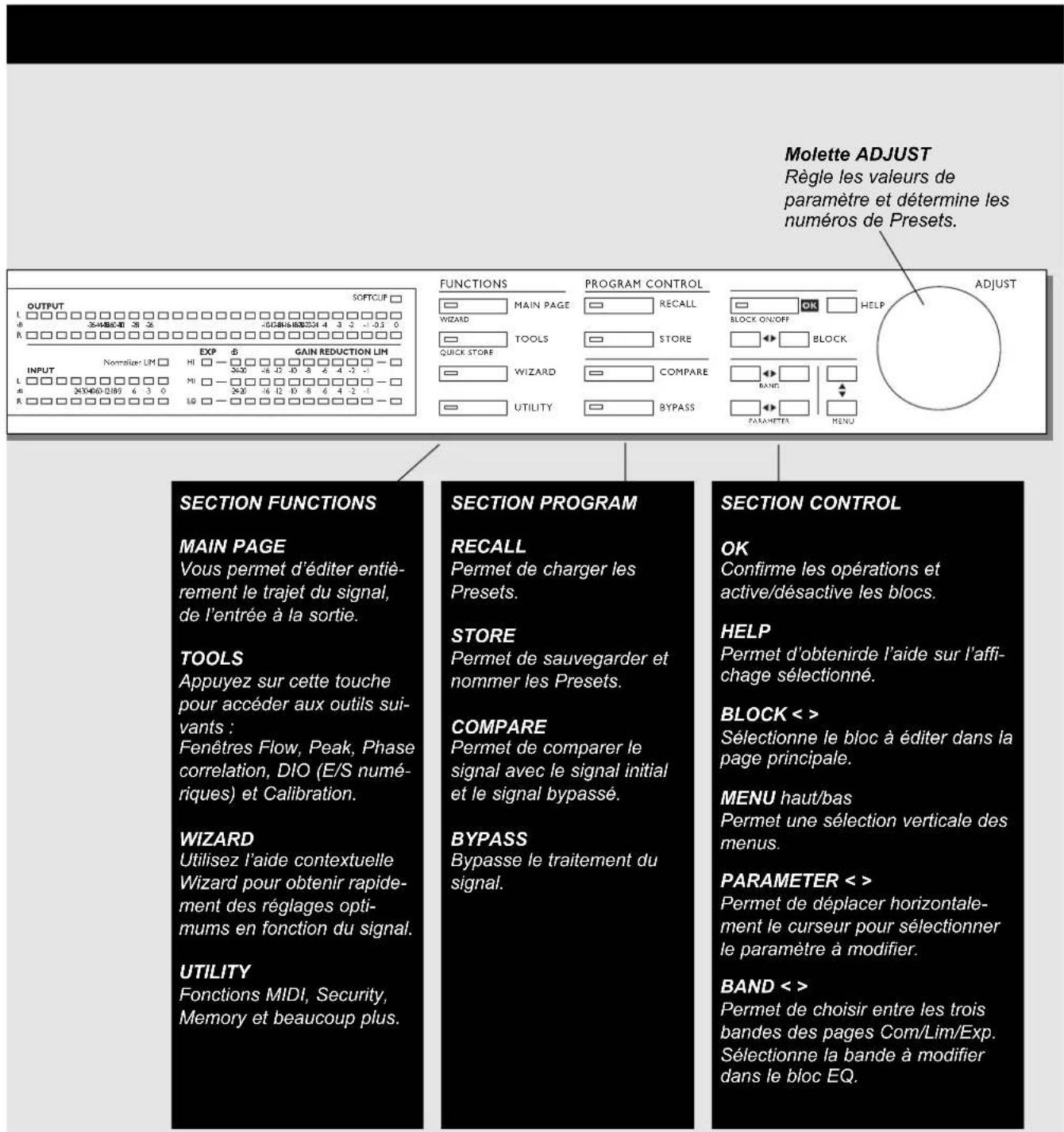

FACE AVANT

Vu-metre Output PPM

Affichage haute résolution

LED SOFTCLIP

Indique que I'ecretagedoux est activé

POWER

Lc electronic

Finalizer

Une légere pression suffit

àmettre l'appareil sous

tension. Pour le placer

hors tension, maintenez

la touche POWER

enfoncée pendant

3 secondes jusqu'ce

que I'affichage indique

"Finalizer".

Carte mémoire PC-

CARD

Permet de copier des

Presets de/vers une carte

membre standard.

Types de cartes

minimum de 64 Ko et un

maximum de 2 Mo de

membre.

Témoins

Overload

Indique une surcharge interne.

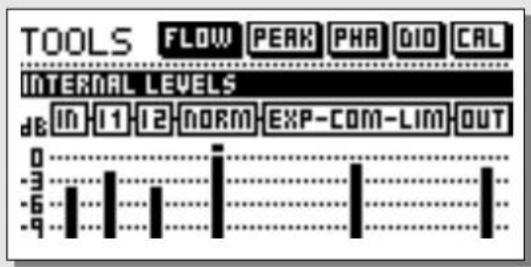

Dans le menu Tool/Flow, vous

pouve visualiser l'endetroit ou

se produit la surcharge.

Sample Rate

48000Hz

44100Hz

32000Hz

En l'absence d'une fréquence

d'horloge valide, les trois Leds

clignotent.

MIDI In

Led de réception MIDI.

Card

Indique si les données sont

transmises de/vers la carte.

Working

Calculs en cours.

Edited

Indique l'edition d'un Preset.

Vu-metre

INPUT PPM

Plage :

-60 dBFS a

0 dBFS.

Témoins

EXP

Indique que

l'expanseur

est activé.

Leds GAIN

REDUCTION

Indiquent le

niveau de la

réduction de gain

appliquee par le

compresseur.

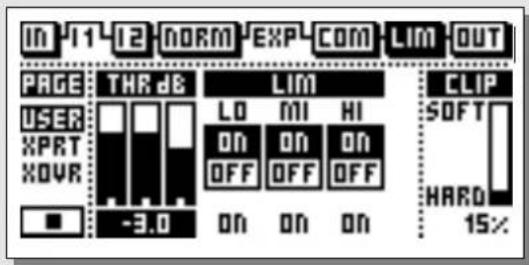

Leds LIMIT

Indique que le

limiteur est

a

FACEARRIERE

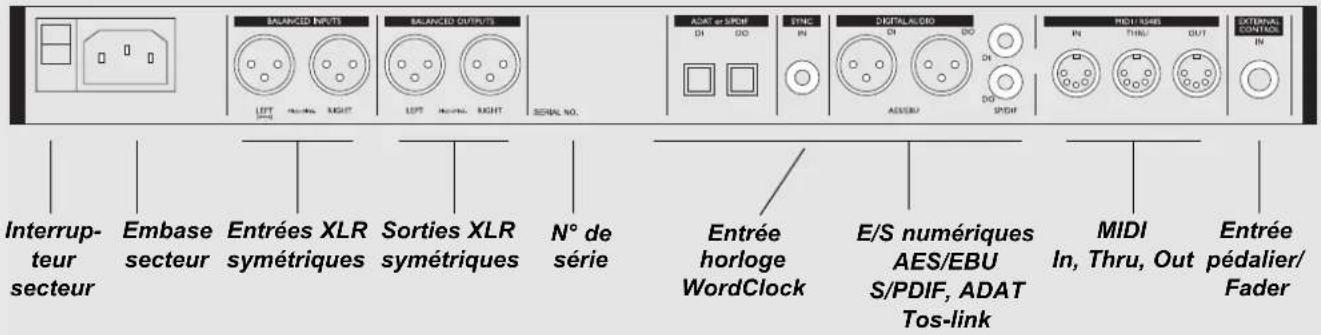

Entree horloge WordClock

Cette entree WordClock offre les fonctions suivantes :

• Référence externe pour conversion A/N ou N/A
• Référence externe pour conversion de fréquence d'échantillonnage
• Référence externe pour entrées numériques

L'impédance d'entrée est de 75 Ohms. Un connecteur de conversion BNC/RCA est inclu dans le Finalizer, ce qui permet de le connecter à un apparéil équipé de connecteurs BNC Word Clock.

Si vous connectez le Finalizer à un apparéil asymétrique, vous devez relier les broches 1 et 3 à l'autre extrémité du Finalizer.

Reportez-vous à la page 52 pour obtenir de plus amples informations sur le brochage des différents types de cables.

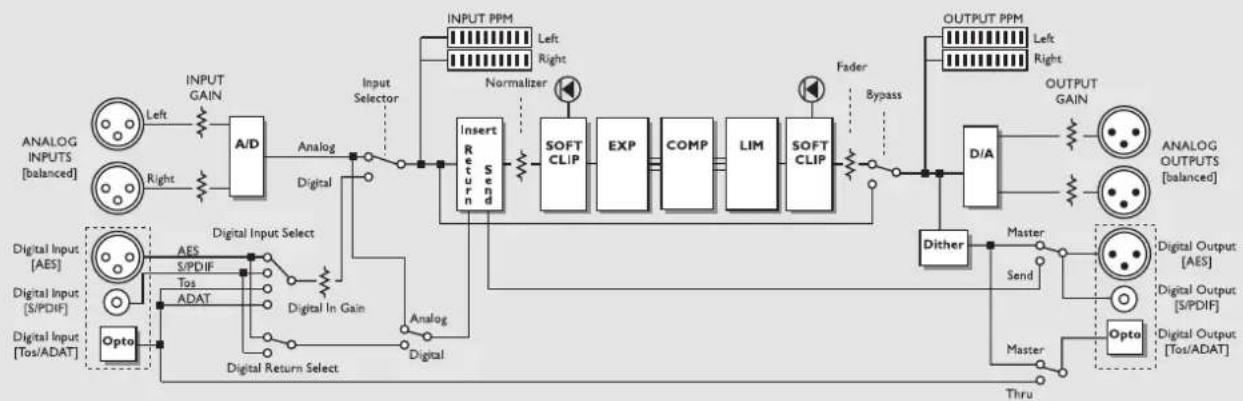

SINOPTIQUE

Notes relatives à la synoptique :
Etant donné que le Finalizer utilise des convertisseurs A/N et N/A 24 bits, le Dithering est disponible uniquement sur les sorties numériques.

Le Finalizer est concu pour optimiser le niveau du signal et augmenter l'énergie et la clarté du mixage.

Grace au compresseur, limiteur et expanseur trois bandes, la section du traitement de la dynamique est polyvalente et permet de conserver la qualite initiale du signal. La section du traitement de la dynamique, associée au normaliseur et au correcteur cinq bandes fait du Finalizer un outil puissant, idéal pour apporter la touche finale à votre mixage.

Le Finalizer peut etre utilise avec differentes applications. Nous vous proposons donc diverses configurations :

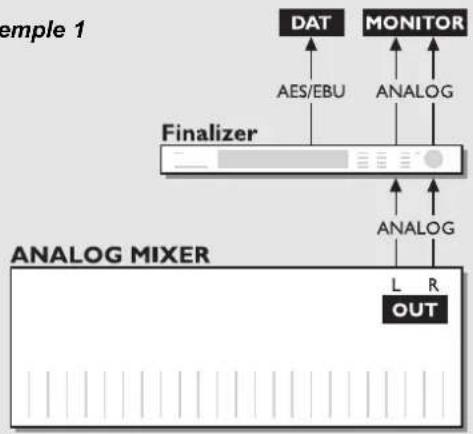

Example 1

Configuration avec une console de mixage analogique et un enregistrur numérique.

1. Connectez la sortie analogique de la console à l'entrée analogique du Finalizer.
2. Connectez la sortie numérique du Finalizer à l'entrée de l'enregistreur numérique.
3. Connectez la sortie analogue du Finalizer au système d'ecoute.

Example 2

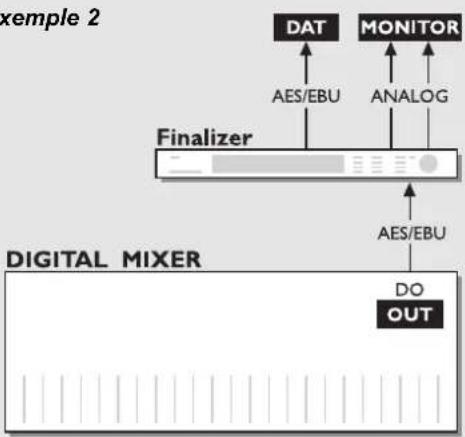

Configuration avec une console de mixage numérique et un enregistrur numérique

1. Connectez la sortie numérique de la console à l'entrée numérique du Finalizer.
2. Connectez la sortie numérique du Finalizer à l'entrée de l'enregistreur numérique.
3. Connectez la sortie analogique du Finalizer au système d'écoute.

Mastering de DAT vers DAT

1. Connectez la sortie numérique du DAT n^ 1 à l'entrée numérique du Finalizer.
2. Connectez la sortie numérique du Finalizer à l'entrée numérique du DAT n° 2.

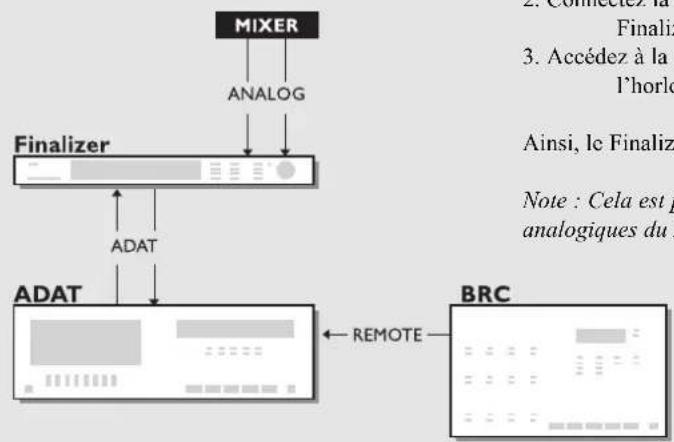

Example 4

1. Connectez la sortie optique du Finalizer à l'entrée optique de l'ADAT.
2. Connectez la sortie optique de l'ADAT à l'entrée optique du Finalizer.
3. Accedez à la section In du Finalizer (page principale) et réglez l'horloge sur "ADAT".

Ainsi, le Finalizer est synchronisé sur l'horloge de l'ADAT.

Note : Cela est possible uniquement lorsque vous utilisez les entrées analogiques du Finalizer.

FENETRE RECALL

Chargement d'un Preset

Appuyez sur la touche RECALL de la section Program et faites defiler les Presets à l'aide de la molette ADJUST. Appuyez sur OK pour charger le Preset souhaité.

Vous pouvez rechercher un autre Preset avant de le charger. Cette fonction s'appelle la préselection. La préselection peut s'effectuer jusqu'à ce que vous appuyiez sur OK. La touche OK clignote alors. Cela indique que le Preset affiché n'est pas encore charge (actif).

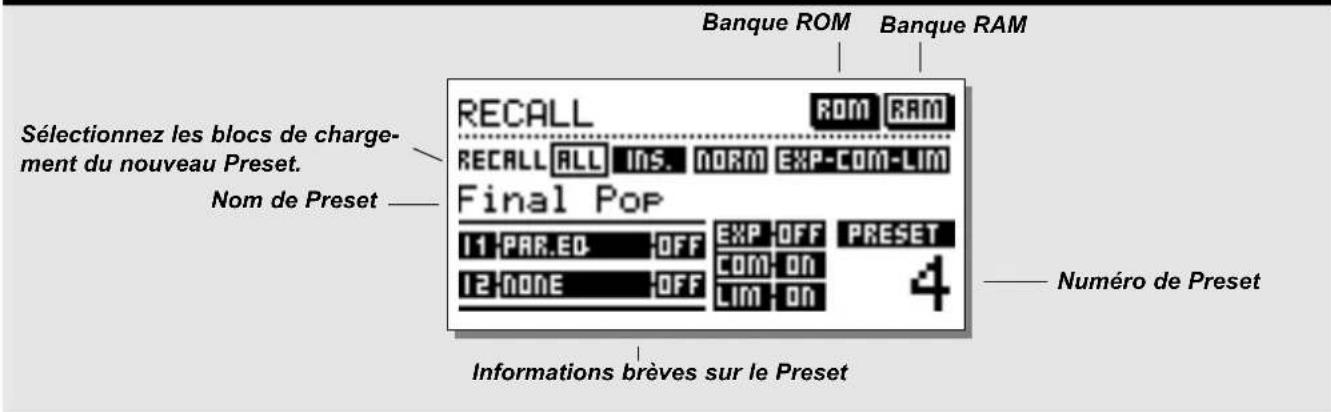

Fenetre Recall

Dans la fenêtre Recall, la section des informations se situe au bas de l'écran. Cette section vous permet de visualiser les blocs actifs dans le Preset en cours. Vous visualisez la banque préseLECTIONnée dans le coin supérieur droit de l'écran.

Fonction Partial Recall

Voupeuvez égalément charger des sections séparées d'un Preset. Ceci est très utile lorsque vous souhaitez associier les réglages du normalisateur d'un Preset et les réglages du correcteur d'un autre Preset.

Exercice 1:

Comment réalisier un chargement partiel

Scenario: Vous préférez le Preset n^3 mais souhaitez utiliser le normalisér du Preset ROM n^6 .

• Sélectionnéz le Preset ROM ^3 .
• "All" est en surbillance dans la fenêtre Recall.
• Utilisez les touches PARAMETER pour selectionner le bloc du normaliser.
• Utilisez la molette ADJUST pour selectionner le Preset ROM n^6 et appuyez sur OK.

Le Normalizer du Preset n^0 6 est chargé dans le Preset n^0 3.

Presets usine/utilisateur

Presets usine Presets utilisateur

Banques de Presets

Le Finalizer comprend deux banques de Presets différentes. Une banque RAM et une banque ROM.

Finalizer PLUS :

La banque ROM contient 28 Presets.

La banque RAM peut conténir jusqu'à 128 Presets.

Finalizer 96 :

La banque ROM contient 30 Presets

La banque RAM peut contenir jusqu'à 128 Presets.

La banque RAM est située après la banque ROM. Vous devez donc faire defiler les Presets ROM pour acceder à la mémoire RAM.

Pour acceder rapidement aux banques RAM/ROM, utilisez les touches BLOCK pour passer d'une banque à l'autre.

Note : Lors de la préselection de la banque RAM, vous ne pouvez pas visualiser les emplacements vides de la mémoire RAM.

FENETRE STORE

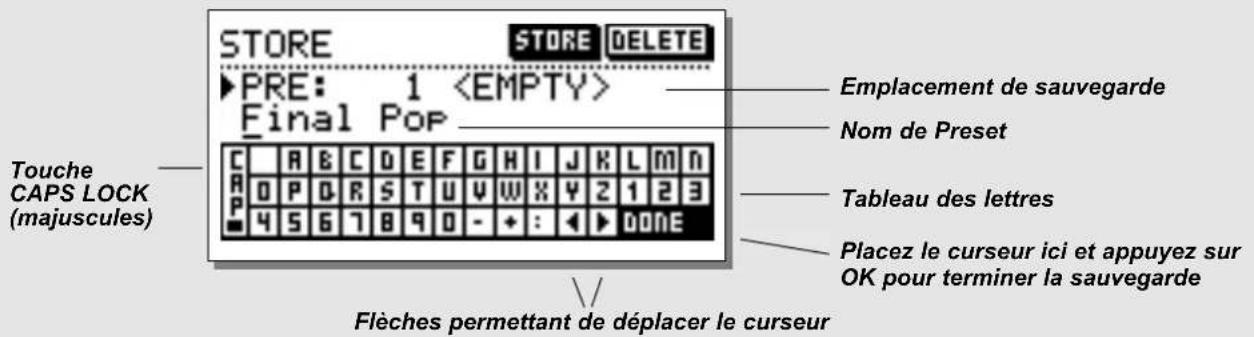

Sauvegarde d'un Preset utiliser et gestion des noms de Presets

Sauvegarde d'un Preset sous le même nom :

• Appuyez sur la touche STORE
• Sélectionnez un emplacement pour le nouveau Preset avec la molette ADJUST

(vous pouvez sauegarder vous Preset uniquement dans la banque RAM. Le Finalizer la selectionne automatique)

• Appuyez sur OK pour sauvegarder le Preset sous le même nom dans l'emplacement selectionné

Sauvegarde d'un Preset sous un nom différent :

• Placez le curseur sur la ligne du nouveau nom en utilisant les touches MENU
• Saisissez le nouveau nom du Preset (Utilisez la molette ADJUST pour sélectionner les lettres et confirmez chaque lettre avec la touche OK. Vous pouvez également déplacer le curseur à l'aide des touches PARAMETER)
• Sélectionnez DONE dans le tableau des lettres et appuyez sur OK pour sauvegarder le Preset sous un autre nom.

Sauvegarde des paramètres

Paramètres globaux

Les paramètres globaux (ou paramètres systèmes) ne sont pas affectés par les chargements de Presets. Les paramètres sont les suivants :

• Blocs entrée/sortie de la page principale (excepté Lo-cut):
• Formats, niveaux E/S, Insert Enable et Dither.
• Paramétres de la fenêtre Utility.
• Paramétres de la page Outils sortie numérique. Pour réinitialiser les paramétres globaux, reportez-vous à la page 42 de ce manuel et suivez les instructions.

Paramètres des Presets

Les paramètres des Presets peuvent être modifiés avec chaque Preset et lorsque l'aide contextuelle Wizard est seLECTIONnée. Ils sont modifiés dans de nombreux blocs de la page principale (excepté les blocs In et Out). Toutefois, la fonction Lo-cut du bloc In fait partir d'un Presct.

Note: La gestion de l'insertion exter s'effectue dans les Presets. L'activation de l'insertion exter se fait dans les paramétres globaux.

Lorsque vous utilisez une insertion analogique, les niveaux E/S sont sauvégardés dans le Preset.

Utilisation d'une carte mémoire :

Insérez la carte. Le Finalizer détecte automatiquement cette carte et les fenêtres Store et Recall prènnet en compte la carte mémoire. Le Finalizer utilise alors la carte mémoire comme banque RAM. Le Finalizer returne à la banque RAM interne si vous retirez la carte mémoire.

Si le format de la carte mémoire est incorrect, le Finalizer le détecte immédiatement. La carte est formatée automatiquement lors de la première sauvégarde ou suppression des données de la carte.

Note: Cette action détruit toutes les données de la carte.

Types de cartes

Cartes PC-Card de type 1 S-RAM avec un minimum de 64 ko et un maximum de 2 Mo de mémoire.

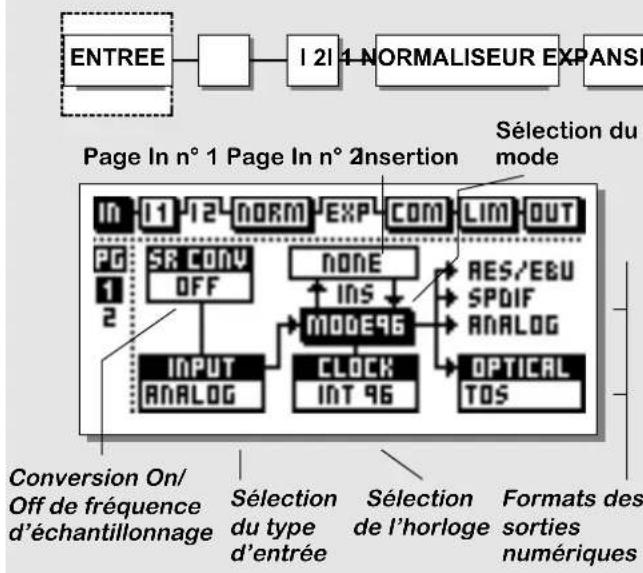

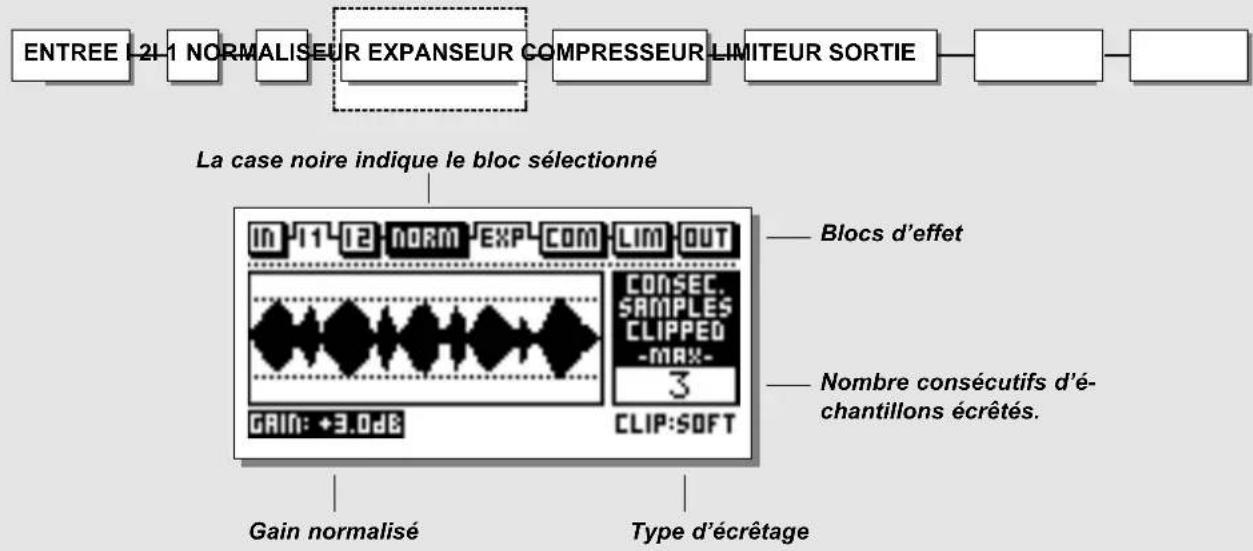

PAGE PRINCIPALE Entre

Selectionnez la section In de la page principale à l'aide des touches BLOCK.
Le niveau global doit être régle de façon à optimiser les performances du convertisseur A/N 24 bits du Finalizer.

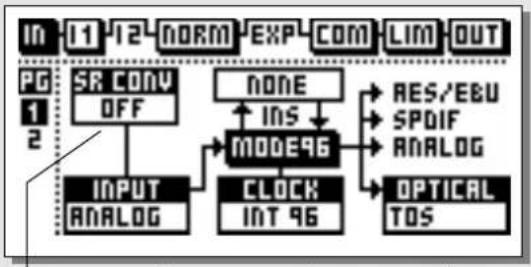

Le bloc In est divisé en deux pages auxquelles vous accédez à l'aide des touches MENU. EnChoosing Input dans la page 1, vous activez/désactivez d'autres paramétres tels que External Insert et Sample Rate Conversion. Ce besoin correspond donc à l'objet n° 1.

Notez que le "MODE 48/96" du DSP est disponible uniquement sur le Finalizer 96.

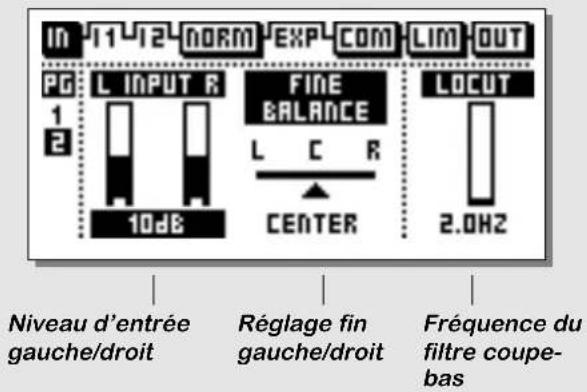

Utilisation

Déplacez le curseur avec les touches PARAMETER et modifie les valeurs à l'aide de la molette ADJUST.

Page I Cette page est identique à la page 1 du bloc Out

Réglages relatifs à la page Input : Performances A/N maximum

Lors de la conversion analogique/numérique, les performances A/N doivent être excellentes pour conserver une qualité maximale. Pour cela, le convertisseur A/N doit être réglede façon optimale. Le réglage de l'horloge du convertisseur est un des éléments les plus importants. Quel que soit le convertisseur, l'utilisation de l'horloge interne du convertisseur est la solution ideale. Cela évite les bruits parasites tels que le Jitter.

Fréquence d'échantillonnage en entrée et conversion de la fréquence d'échantillonnage (SRC)

Si l'entrée numérique est utilisée, l'ordinate en amont et le Finalizer doit être synchronisés sur la même fréquence d'horloge ou la fréquence d'échantillonnage doit être convertit (SRC). Si la fonction SRC est désactivée, placez le Finalizer en mode External Clock ou placez l'ordinate en amont à la vitesse d'horloge du Finalizer (qui utilise son horloge interne). Pour tester la connexion numérique, écoutez un signal sinusoidal pendant une minute à environ -18 dBFS, géné par l'ordinate en amont. Si aucune distorsion ni bruit de fond ne se produit, le réglage est correct.

PAGE PRINCIPALE Entre

La conversion de fréquence d'échantillonnage peut être appliquée aux entrées AES/EBU, S/PDIF ou Tos-link. La fréquence d'échantillonnage d'entrée est asynchrone et la sortie du convertisseur est verrouillée sur la source d'horloge.

Les références internes à 44,1 et 48 ou le signal d'horloge externe peuvent être utilisés pour contrôler le convertisseur de fréquence d'échantillonnage.

Leds de fréquence d'échantillonnage

Lorsque l'entrée numérique est utilisée et lorsque le signal est reconnu, une des trois Leds jaunes RATE s'allume. En l'absence de signal et lorsque vous avez seLECTIONné une entrée numérique ou une insertion, toutes les Leds clignotent.

Note: Le clignotement des Leds indique une erreur. Les sorties du Finalizer sont alors coupées.

Formats d'entrée numériques et niveaux

Plusieurs formats d'entrée numérique sont acceptés : AES/EBU, S/PDIF, Tos-link et ADAT. Si vous sélectionnez le format ADAT, vous pouveztraits deux pistes indépendantes avec le Finalizer.

Les conversions de formats entre les formats cités sont possibles. Il est très facile de développer les réglages de niveaux au format numérique. Cependant, si l'entrée numérique est selectionnée, les réglages de niveau et d'équilibre peuvent être effectuels numériquement dans la page Input n^2 .

Lorsque I'entrée numérique est selectionnée, le réglage par défaut de l'horloge se fait sur EXT DI (entree numérique externe). Vous pouvez annuler ce réglage comme expliqué dans le paragraphe "fréquence d'échantillonnage".

Mode 48/96

Le mode 48 donne une bande passante maximale de 24kHz -
Avec le mode 96^* (frequence d'echantillonnage doublee),you. obtenez une bande passante maximale de 48kHz

Horloge - fréquence d'échantillonnage

Selectionnez l'horloge sur laquelle vous souhaitez synchroniser le Finalizer.

Mode 48:44,1 interne, 48 interne, synchronisation externe, AES/EBU, S/PDIF ou ADAT.

Mode 96*:88,2 interne,96 interne,synchronisation externe, AES/EBU,S/PDIF ou ADAT.

Formats Optique - sorties numériques

Les formats de sortir numérique sont déterminés en fonction des sélections d'entrée et d'insertion. Les sorties optiques sont les

suivantes:ADAT,Tos-link et Thru.

• Si la sortie ADAT est selectionnée, vous pouvez assigner les signaux du Finalizer sur n'importe quel canal ADAT.

• Si vous sélectionné la sortie Thru, la sortie optique est une copie de l'entrée optique quel que soit le format.

• La fréquence de 96 kHz est disponible uniquement sur le Finalizer 96. Dans ce cas, Sélectionnéz le "MODE 96".

Finalizer et ADAT

Lorsque vous utilisez le Finalizer avec un ADAT, gardez toujours en mémoire les instructions suivantes:

Vous dispose de deux configurations: configuration ADAT avec BRC (telecommande) et configuration ADAT sans BRC.

Si la BRC n'est pas connectee, l'ADAT doit etre utilise en esclave du Finalizer. Suivez les instructions suivantes :

1. Connectez la sortie optique du Finalizer à l'entrée optique de l'ADAT.

2. Sélectionnez "Digital in" sur l'ADAT.

L'ADAT utilise maintainant l'horloge du Finalizer.

Note : La synchronisation du Finalizer sur l'horloge de l'ADAT provoque une baisse des performances du convertisseur A/N.

Pour une configuration ADAT/BRC, procédez de la façon suivante:

1. Connectez la sortie optique du Finalizer à l'entrée optique de l'ADAT.

2. Connectez la sortie optique de l'ADAT à l'entrée optique du Finalizer.

3. Accedez à la section In du Finalizer (page principale) et place l'horloge "Clock" sur "ADAT".

Le Finalizer est ainsi synchronisé sur l'horloge de l'ADAT. Note : Ceci est possible uniquement lorsque les entrées analogiques du Finalizer sont utilisées.

L'ADAT est contraint de suivre l'horloge de la BRC. Pour synchroniser le Finalizer sur l'ADAT, utilisez l'horloge de l'ADAT comme horloge maître.

PAGE PRINCIPALE Entre

Insertion - Insertion externe

En plus detraitements internes, un des deux points d'insertion peut etre regle pour un proceseur externe. Vous pouvez désir une insertion externe de format analogue, AES/EBU ou S/PDIF en fonction du format d'entrée.

Utilisez une insertion analogue si vous avez seLECTIONné une entrée numérique.

Note: La gestion de l'insertion externe est effectue par les Presets.

L'activation de l'insertion externe spécifique est généree par les
parametes globaux,regles dans la page In n^1 Lorsque you utilisez une insertion analogique, les niveaux E/S
sont sauvegardes avec le Preset.

Si un Preset contenant l'insertion exter est charge et si aucune insertion exter n'est disponible dans la configuration en cours, l'insertion exter est desactivée. Toutefois, elle est always indiquée dans la page Insert jusqu'à ce que vous changiez la configuration d'insertion dans la page In ou Out.

Page 2

Passez de la page 1 à 2 à l'aide des touches MENU

Niveau d'entrée analogue

Lorsque l'entrée analogue est selectionnée, le gain analogue est dc +26 dB, ou dc -6 dB en entrée des convertisseurs A/N.

Pour une connexion à niveau professionnel ( +4 dBu), le niveau doit être régile entre -6 et +6 dB, ce qui correspond à un signal de 0 dBFS à +22 (+10 dBu). Si le gain doit être supérieur à 6 dB, augmentez le niveau de sortie de l'appareil de transmission.

Pour une connexion à un niveau grand public, le niveau doit être réglée entre +18 dB et +6 dB.

Lorsque I'entrée analogue est selectionnée, le réglage de l'horloge est par défaut INT 48 (48 kHz interne). Vous pouvez annuler ce réglage comme déscrit dans le paragraphe "fréquence d'échantillonnage".

Réglage fin de l'équilibre (Fine balance)

Permet de regler I'equilibre des canaux gauche/droit.

La plaque de réglage varie de 0 à -3 dB gauche/droit.

Filtre coupe-bas (Lo-cut)

Le filtrte coupe-bas est global. Il permet d'atténuer les fréquences infra-basses ou les tensions continues du signal.

Note: Ce contrôle peut laisser passer des créées non-traitées en présence de signaux de niveau élevé en entrée.

Selectionne z le type d'insertion :

• None (aucune)
• Digital Radiance (DRG)
• Stereo Adjust (réglage stéroe)
  -Dyn EQ (correcteur dynamique)
• Parametric EQ (correcteur paramétrique)
• External Insert (insertion externe)
• MS Encoding/Decoding (Codeur/décodeur MS)
  Spectral Stereo Image (image stereo par bande-Finalizer 96)

REGLAGE STEREO

Ce paramètre indique
I'effet DRG applique

Indique les performances de I'effet Digital Radiance Generator (DRG)

Déplacez le curseur vers le haut pour accenter la largeur stéreo

Déplacez le curseur vers le bas pour obtenir un signal de type mono

Placez-le en position centrale pour un réglage normal.

Déplacez le curseur vers la gauche/droite pour régler l'équilibre

CORRECTEUR DYNAMIQUE

Le paramètre FREQUENCY détermine la fréquence du correcteur dynamique

Le paramètre CURVE déterminé les caractéristiques de pente du filtré dynamique

THRESHOLD (seuil)

RATIO (taux)

ATTACK (attaque)

RELEASE (rétablissement)

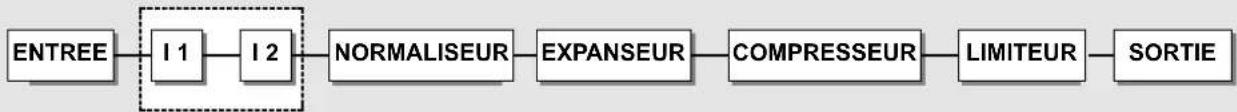

PAGE PRINCIPALE Insertions

Insertions

Selectionnez Insert 1 ou 2 avec les touches BLOCK

Le Finalizer dispose de diverses configurations d'insertions qui sont les suivantes : None, DRG (Digital Radiance Generator), Stereo Adjust, Dynamic EQ, Parametric EQ, Ext Insert ou MS Encoding/Decoding ou Spectral Stereo Image (disponible uniquement sur le Finalizer 96).

Note : Vous ne pouvez utiliser qu'un seul type d'insertion à la fois. L'utilisation simultanée de deux correcteurs paramétriques, par exemple, est impossible.

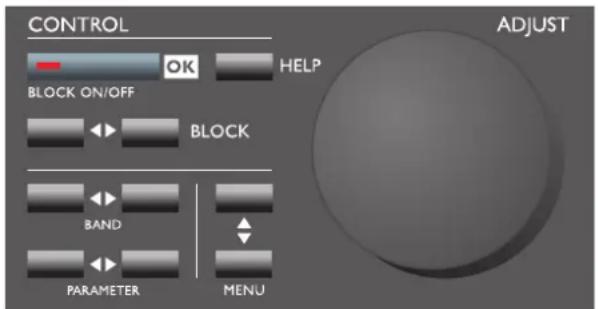

Utilisation

• Sélectionnez Insert 1 ou 2 avec les touches BLOCK.
• Mettez le type d'insertion en surbrillance à l'aide des touches MENU.
• Utilisez la mollette ADJUST pour sélectionner le type d'insertion.
• Sélectionnéz le paramètre avec les touches PARAMETER.
• Modifiez les valeurs à l'aide de la molette ADJUST.

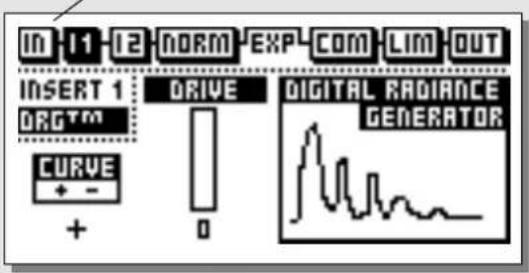

Effet Digital Radiance Generator

Le DRG (Digital Radiance Generator) ajoute une distorsion harmonique de second ordre au signal. Cette distorsion est analogique. Elle permet de donner de la chaleur au signal.

Drive

Le réglage du paramètre DRG varie de 0 à 10.

Curve

Ce paramètre modifie l'harmonique de second ordre que le DRG a ajouté.

Si le signal est asymétrique (sons percussifs/discours, etc.), le paramètre plus/moins permet de modifier le son de l'effet DRG. Testez et écoutez.

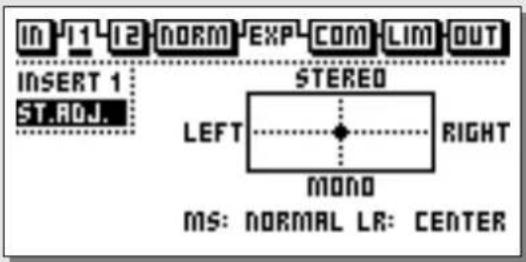

Réglage stéréo

Ce paramètre vous permet de modifier le positionnement stéreo du signal. Tournez la molette vers la droite pour élargir le champ stéreo et vers la gauche pour obtenir un son de type mono.

Modifiez l'équilibre gauche/droit avec le paramètre LR.

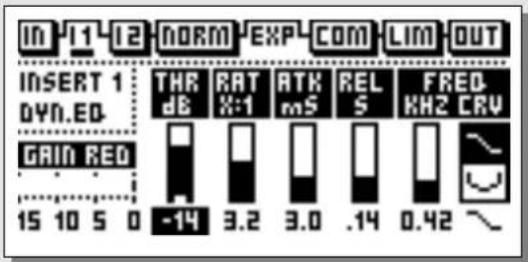

Correcteur dynamique

Le correcteur dynamique correspond à une extension du dé-esseur avec plus de paramètres et une plage de fréquence plus étendue. Vous pouvez également le considérer (et un dé-esseur) comme un compresseur qui fonctionne sur une plage sélective de fréquences.

Threshold (seuil)

Lorsque le niveau d'entrée excede le seuil, le correcteur dynamique est activé.

Ratio (taux)

Determine la réduction de gain appliquée. Un taux de 4:1 signifie qu'une augmentation de 4 dB du niveau d'entrée implique une augmentation de 1 dB en sortie.

Attack (attaque)

Correspond au temps mis par le correcteur dynamique pour atteindre la réduction de gain déterminée par le taux. Exemple: Si le niveau du signal d'entrée excède le seuil de 4 dB avec un taux régle à 4:1 et une attaque de 20 ms, il faudra 20 ms au correcteur dynamique pour appliquer la réduction de gain de 3 dB.

Release (rétablissement)

Correspond au temps de rétablissement du correcteur dynamique une fois que le niveau du signal a chuté en dessous du seuil.

Frequency (fréquence)

Frequence du correcteur dynamique.

Curve (courbe)

Ce paramètre vous permet de selectionner le type de filtré utilisé par le correcteur dynamique (filtrre en cloche ou Baxendale).

PAGE PRINCIPALE Insertions

La case noire indique le bloc selectionné Bande selectionnée

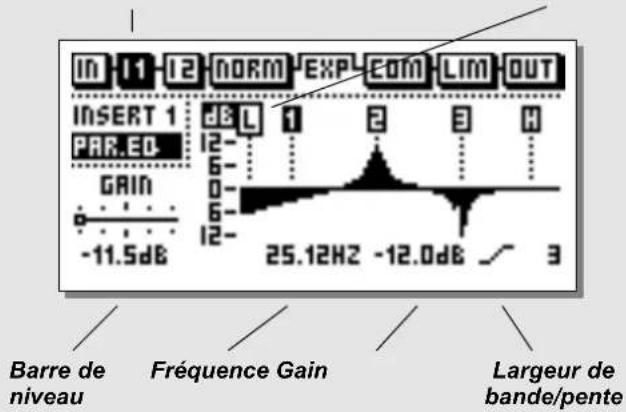

CORRECTEUR

Utilisation

Utilisez les touches PARAMETER pour selectionner la fréquence, le gain, la largeur de bande et la pente.

Modifiez les valeurs a I'aide de la molette ADJUST.

Utilisez les touches BAND pour selectionner une des cinq bandes.

Plages de correction

Type Fréquence Larg-band/Pente

Baxendall grave 19,95 Hz à 5,01 kHz 3,6,9,12 dB/Oct

Filtre 1 en cloche 19,95 Hz à 20 kHz 0,1 Oct à 4,0 Oct

Filtre 2 en cloche 19,95Hz a 20kHz0,1 Oct a4,0 Oct

Filtre 3 en cloche 19,95Hz à 20kHz 0,1 Oct à 4.0 Oct

Baxendall aigu 501,2 Hz à 20 kHz 3,6,9,12 dB/Oct

La plage de gain de tous les filtres et de la sortie est de +/- 12 dB.

Bypass

Appuyez sur la touche OK pour bypasser la section Insert.

Pour réinitialiser tous les filtres, appuyez simultanément sur les touches BAND.

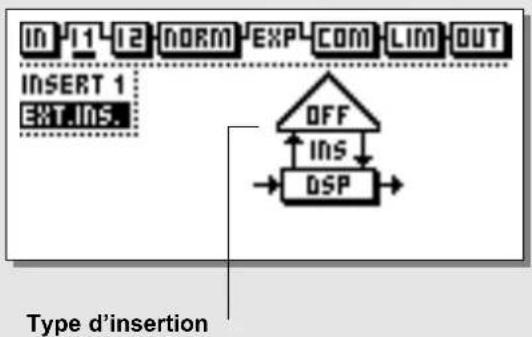

Insertion externe

En plus d'un traitement interne, un des deux points d'insertion peut être configuré pour un processur externe. L'insertion externe peut être de format analogue, AES/EBU ou S/PDIF en fonction de l'entrée可以选择.

Note: La gestion d'une insertion exter s'effectue dans les Presets. L'activation d'une insertion exter specifique fait partie des parametes globaux. Lorsqu'une insertion analogique est specifiee, les niveaux E/S sont sauvegardes avec le Preset. Si un Preset contenant une insertion exter est charge et si aucune insertion n'est disponible dans la configuration en cours, l'inserction exter est-dessactive. Toutefois, elle reste indiquee dans la page Insert jusqu'a ce que vous changiez la configuration d'inserction dans la page In ou Out.

PAGE PRINCIPALE Insertions

Réglage de l'équilibre

Codeur/décodeur MS

Pour la technique MS (centre/côté), un micro directionnel orienté de face et un micro bi-directionnel orienté de côté sont utilisés. L'enregistrement MS offre une excellente image stéreo et une compatibilité mono remarquable. Le traitementlectronique du codeur/décodeur MS permet de combiner deux signaux micro pour creer un signal stéreo avant l'enregistrement ou lors de la lecture. Le Finalizer offre un codage/décodage MS.

• Le codeur MS permet de modifier un signal gauche/droit en un signal centre/côte.
• Le paramètre Fine Balance permet de régler la relation entre les signaux centre/côté.
• Le décodeur MS modifie un signal centre/côté en un signal gauche/droit.
• Le paramètre Fine Balance permet de régler la relation entre les signaux centre/côté.

Attenuez le signal centre de quelques dB pour obtenir un élargissement de l'image stéreo globale.

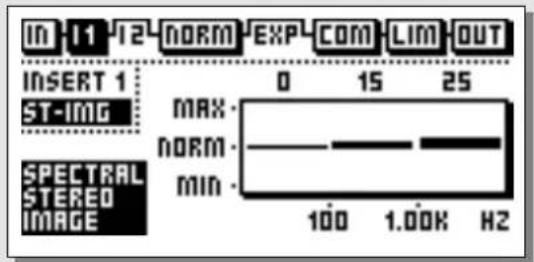

Image sté reproduction par bande

Cette fonction est disponible uniquement sur le Finalizer 96

Cette fonction permet de contrôler la largeur stéreo du signal sur trois bandes indépendantes en ajoutant ou en soustrayant les informations stéreo. Pour élargir le champ stéreo de la bande selectionnée, vous devez selectionner des valeurs supérieures à 0 (normal). Pour rétreir le champ stéreo,CHOISSEZ des valeurs inférieures à 0.

Utilisez les touches CURSOR pour selectionner le parametre souhaite et modifier les valeurs à l'aide de la molette ADJUST. Notez que l'élargissement du champ stéreo peut provoquer une baisse du niveau global. Pour compenser cette baisse, augmentez le niveau de 1 à 3 dB dans le normalisier.

Elargissez l'image stéreo dans les bandes des medium et des aigus sans affecter les graves pour élargir les parties vocales et les cymbales et conserver le "punch" de la grossse caisse.

PAGE PRINCIPALE Normaliseur

Normaliseur

L'optimisation du niveau du signal commence avec le normalisier. Le graphique represente le signal en entrée pendant une seconde.

Pour diminuér la réserve dynamique, augmenté le gain (représenté par les deux lignes en pointillés).

Réglez le gain afin que les crétes atteignent le niveau des lignes en pointillés.

Le normalisier accepte une accentuation de +18 dB.

Clipper

L'échéage doux (Softclipper) permet de supprimer toute créée non-traitée. Attention, si le gain du signal est trop élevé, cela peut générer une distorsion perceptible sur les signaux contenant de nombreuses harmoniques basses fréquences et/ou sur les signaux très purs. Cette distorsion peut s'apparter à la saturation d'une bande de magnétophone analogue.

Lors du traitement de signaux sensibles, comme ceux des instruments classiques, désactiver l'écretage doux et utiliser la plage dynamique de ces instruments. Dans ce cas, utiliser la fonction Hard Clip (écretage numérique normal).

Le compteur Clip indique le nombre consécutif d'échantillons écrétés lors de la seconde passée.

Le Normalizer est équipé d'un limiteur pouvant appliquer un traitement doux ou agressif. La Led LIM du normaliser située au-dessus des afficheurs du niveau d'entrée indique si le normaliser applique un écretage agressif ou doux.

• Page utilisateur
• Page expert

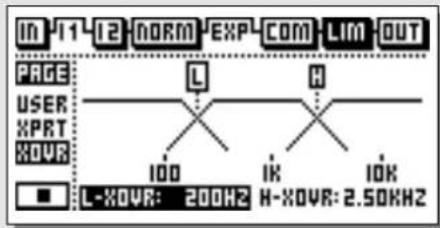

• Page de la fréquence de coupure

Guide d'edition

Le sens de la flèche indique si la valeur du paramètre a été accentue ou attenuée depuis le dernier chargement. Le point indique qu'aucun changement n'a été effectué. Reportez-vous au guide d'édition page 27.

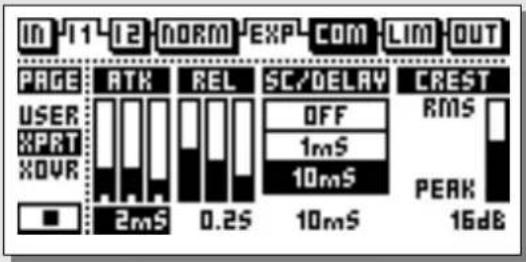

PAGE EXPERT

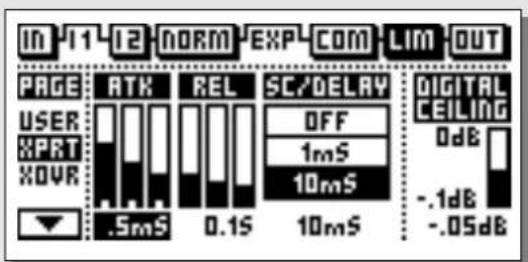

Attaque Low/Mid/High
Rétabillisement Low/Mid/High

Circuit de détction/délai
Ce paramètre insère un retard spécifique dans le trajet du signal.
Le circuit de détction peut alors anticiper sur le signal d'entrée, permettant ainsi à l'expanseur de répondre plus rapidement aux variations soudaines de signal.

Ce paramètre est commun au compresseur, limiter et expanseur.

PAGE DE LA FREQUENCY DE COUPURE

PAGE PRINCIPALE Expanseur

Expanseur

L'expanseur/Gate est utilisé pour supprimer le bruit de fond indesirable. L'expanseur et le Noise Gate réalisent une expansion "Downward". En dessous d'un certain seuil, le signal d'entrée est attenué en sortie en fonction du taux déterminé. Un taux de 1:2 signifie qu'une atténuation du niveau d'entrée de 1 dB implique une atténuation de 2 dB en sortie.

Selectionnez EXP à l'aide des touches BLOCK

Utilisation

• Sélectionnéz le paramètre avec les touches PARAMETER.
• Modifiez les valeurs à l'aide de la molette ADJUST.
• Utilisez les touches BAND pourCHOISIR une des trois bandes.
• Sélectionnez User/Xpert/Xover avec les touches MENU.

Menu User (utilisateur)

Threshold (seuil)

Utilisz la molette ADJUST pour modifier le seuil des trois bandes. Lorsque le niveau du signal d'entrée chute en dessous du seuil, l'expanseur est activé. Comme vous l'indique le diagramme ci-dessus, plus le point du seuil est élevé, plus l'expansion est importante.

Ratio (taux)

Taux de la réduction de gain. Utilisez ces paramètres pour régler le taux des trois bandes de l'expanseur. Si le taux est régé à 4:1, cela signifie qu'une atténuation du niveau d'entrée de 1 dB implique une atténuation de 4 dB du niveau de sortie.

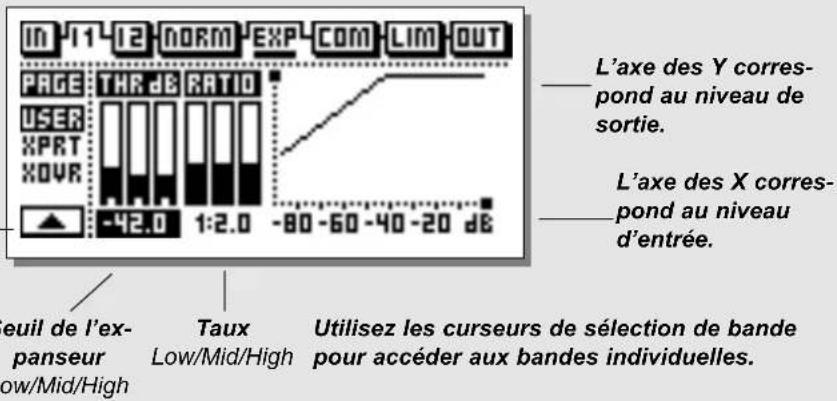

Expander Monitor

Affiche une représentation graphique des régles de taux et des scuil.

Guide d'edition

Reportez-vous à la description de la page 27.

Menu Expert

Utilisez les touches MENU pour acceder au mode expert (XPRT)

Attack

Utilisez la molette ADJUST pour modifier le temps d'attaque des trois bandes. L'attaque correspond au temps mis par l'expanseur pour réduire le signal au gain de 1:1 lorsque le signal excède le seuil.

Release (rétablissement)

Utilisez la molette ADJUST pour modifier le temps de rétablissement des trois bandes. Le temps de rétablissement correspond au temps mis par l'expanseur pour atteindre la réduction de gain déterminée par le taux.

Exemple: Si le niveau du signal d'entrée chute de 4 dB en dessous du seuil avec un taux de 1:4 et un temps de rétablissement de 20 ms, il faudra 20 ms au Finalizer pour atteindre la réduction de gain de 16 dB.

Circuit de détention/delai

Ce paramètre permet de régler le temps de retard d'anticipation. Le signal audio est donc retardé de 10 ms par exemple.

Ce retard permet au processeur d'anticiper sur le signal et de réagir plus précisé qu'un compresseur, limiteur, expanseur traditionnel. Le retard d'anticipation est calculé en fonction du paramètre d'attaque de chacune des trois bandes.

Note: Ce paramètre est commun au compréseur, limiteur et expanseur.

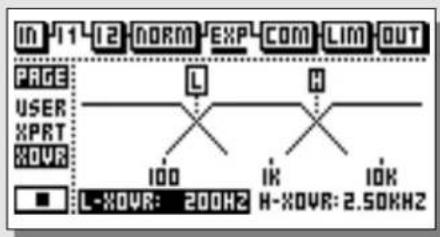

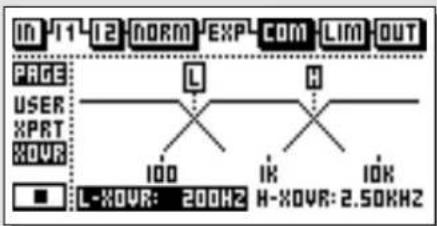

Menu Cross-over

Utilisiez les touches MENU pour acceder à la page de la fréquence de coupure (Xovr)

L-Xovr/H-Xovr

Ces paramètres permettent de déterminer la fréquence de coupure des trois bandes de la section du traitement de la dynamique.

Note : Les fréquences de coupure sont communes au compréseur, limiteur et expanseur.

Plage

Determine la réduction de gain appliquée. Par exemple, si elle est réglée sur 6 dB, l'expanseur diminuera uniquement le niveau de sortie de 6 dB quel que soit le niveau du signal en dessous du seuil. Cela vous permet d'utiliser l'expanseur pour réduire le niveau du signal en dessous d'un certain scueil et non pour le couper.

Bypass

Appuyez sur la touche bleu OK pour bypasser la section de l'expan-scur.

PAGE PRINCIPALE Compresseur

PAGE UTILISATEUR

Selection de la page

Guide d'edition

Le sens de la flèche indique si la valeur du paramètre a été accen-tue ou attenuée depuis le dernier chargement. Le point indique qu'aucune modification n'a été effectué. Reportez-vous au guide d'édition page 27.

Seuil Low/Mid/High

Taux Low/Mid/High

Niveau des bandes Low/Mid/High

Niveau de sortie

PAGE EXPERT

PAGE DE LA FREQUENCY DE COUPURE

Crest

Ce paramètre déterminé si le compresseur doit réagir aux créées, au niveau moyen ou à un niveau intermédiaire.

Attaque Low/Mid/High

Circuit de détention/délai (identique à l'expanseur)

PAGE PRINCIPALE Compresseur

Compresseur

Le compresseur réduit la dynamique du signal d'entrée, permettant ainsi de conserver un niveau constant. Lorsque le signal d'entrée excède le seuil, le compresseur réduit le niveau du signal en fonction du taux déterminé. Le taux indique l'atténuation du signal. Un taux de 2:1 signifie qu'une augmentation du niveau d'entrée de 2 dB entraîne une augmentation de 1 dB en sortie.

Selectionnez COM à l'aide des touches BLOCK

Utilisation

• Sélectionnéz le paramètre avec les touches PARAMETER.
• Modifiez les valeurs à l'aide de la molette ADJUST.
• Sélectionnéz chacune des trois bandes avec les touches BAND.
• Sélectionnez User/Xpert/Xover avec les touches MENU.

A propos du compresseur

Le compresseur du Finalizer est divisé en trois bandes. Vous pouvez donc compresser séparement les graves/medium/aigus.

Pour optimiser le gain de sortie et l'énergie du signal, le Finalizer utilise une compensation automatique de gain. Cela signifie que le niveau des trois bandes est réglier individuellement et automatiquement en fonction de la compression appliquée à la bande.

Menu utiliseur

Threshold (seuil)

Lorsque le niveau d'entrée excéde le seuil, le compresseur est activé. Par conséquent, plus le seuil est bas, plus la compression est importante.

Ratio (taux)

Taux de la réduction de gain.

Exemple: Un taux de 2:1 signifie qu'une accentuation du niveau d'entrée de 2 dB implique une accentuation de 1 dB en sortie.

Band Level (niveau de bande)

Ce paramètre est utilisé pour régler l'équilibre spectral du comprésseur. Vous pouvez modifier individuellement le niveau des bandes graves, Médium et aiguus en scélectionnant la bande et en utilisant la molette ADJUST.

Out Level (niveau de sortie)

Ce paramètre permet de compenser la perte de niveau liée à l'utilisation du compresseur/limitsur. Ce paramètre se nomme également "Make-up Gain" (compensation de gain). Reportez-vous à la page 28 pour obtenir de plus amples informations sur ce paramètre.

Guide d'édition

Le symbole dans le coin inférieur gauche de l'écran correspond au guide d'edition. Ce témoin vous permet de revenir aux valeurs de paramètres du dernier Preset charge. Les flèches haut/bas indiquent si la valeur du paramètre scélectionné a été accentue ou attenuée. Le point indique qu'une modification n'a été effectue.

Exemple :

Vous travailliez sur divers paramétres d'un Preset et souhaitez revenir aux taux initiaux sans modifier les temps d'attaque/rétablissement.

Selectionnez les paramètres de taux et utilisez la molette ADJUST pour selectionner la valeur affichant un point et non une flèche.

Vous obtenez ainsi la valeur initiale.

PAGE PRINCIPALE Compresseur

Menu Expert

Utilissez les touches MENU pour acceder à la page expert.

Attack

L'attaque est le temps mis par le compresseur pour atteindre la réduction de gain déterminée par le taux.

Exemple: Si le signal d'entrée augmente de 4 dB au-dessus du seuil avec un taux de 2:1 et une attaque de 20 ms, le comprésseur mettra 20 ms pour appliquer la réduction de gain de 2 dB.

Release (rétablissement)

Correspond au temps de rétablissement du compresseur, une fois que le niveau du signal a chuté en dessous du seuil.

Side Chain / Delay (circuit de détention/délai)

Ce paramètre regle le retard d'anticipation. Cela signifie que le signal audio est retardé de 10 ms par exemple.

Le retard du signal audio permet au processeur d'anticiper sur le signal et donc de réagir plus précisé qu'un comprésseur, limiteur, expanseur traditionnel.

Le retard d'anticipation est calculé automatiquement en fonction du temps d'attaque de chaque bande.

Note: Ce paramètre est commun au compresseur, au limiteur et à l'expanseur.

Crest

Ce paramètre déterminé si le comprésur doit réagir aux créées, au niveau moyen ou à un niveau intermédiaire. Par exemple, si le paramètre Crest est réglo sur 6 dB, le comprésur réagit aux valeurs moyennes et aux créées dont le niveau est supérieur de 6 dB à la valeur moyenne.

Compensation de gain

La compensation de gain est calculée automatique par le Finalizer en fonction des réglages de seuil et de taux. Si, par exemple, vous reglez le seuil à -9 dB avec un taux de 1:Infini, une compensation de gain de 9 dB est automatique ajoutée. Si le taux est modifié pour une valeur de 1:2, une compensation de gain de 4,5 dB est calculée. Dans la page Compressor User, vous pouvez régler le gain automatique si vous souhaitez conserver par exemple un gain unitaire :

Dans l'écran compresseur, les niveaux des bandes sont représentés par trois barres, avec le gain unitaire situé au centre.

Pour obtenir une compensation de gain complètement automatique, tous les niveaux doivent être régles sur 0.

Pour obtenir un gain unitaire, positionné les trois tímoins sur la ligne centrale.

Pour obtenir une compensation de gain avec une fréquence plate en dessous du seuil de compression, vous devze équilibrer les barres.

PAGE PRINCIPALE Compresseur

Menu Cross-over

Utilisez les touches MENU pour acceder à la page de fréquence de coupure (Xovr)

L-Xovr/H-Xovr

Les paramètres L-Xovr et H-Xovr reglent la fréquence de coupurés des trois bandes de la section du traitement de la dynamique.

Note : Les fréquences de coupure sont communes au comprisseur, limiteur et expanseur.

Bypass

Appuyez sur la touche bleu BLOCK On/Off (touche OK) pour bypasser le compresseur.

PAGE PRINCIPALE Limiteur

ENTREE-21 1 NORMALISER EXPANSEUR COMPRESSEUR LIMITEUR SORTIE

PAGE UTILISATEUR

Selection du mode

Le sens de la flèche indique si la valeur du paramètre a été accentuee ou attenuée depuis le dernier chargement. Le point indique qu'aucune modification n'a été effectué.

Seuil du limiteur Bypass individuel Low/Mid/High lement les bandes

Type d'échéage

La fonction d'échéage supprime toute crée non-traitée pouvant apparaitre après une compression ou une limitation importante. Plus le taux est élevé, plus l'échéage est doux.

PAGE EXPERT
PAGE DE LA FREQUENCY DE COUPURE

Plafond numérique

Ce paramètre réduit le niveau pleine échelle (0 dB) du signal en sortie.

Attaque

Low/Mid/High

Rétabillisse

ment

Low/Mid/High

Circuit de détention/délai

(identique au

compresseur/expanseur)

PAGE PRINCIPALE Limiteur

Limineur

Selectionnez LIM en appuyant sur les touches BLOCK

Utilisation

• Sélectionnéz le paramètre avec les touches PARAMETER.
• Modifiez les valeurs à l'aide de la molette ADJUST.
• Sélectionnéz les bandes avec les touches BAND.
• Utilisez les touches MENU pour sélectionner User/Xpert/Xover.

Menu utiliseur

Threshold (seuil)

Utilisez la molette ADJUST pour modifier le seuil de chacune des bandes. Lorsque le niveau d'entrée excede le seuil, le limiteur entre en action.

On/Off

Utilisez ces paramètres pour activer/désactiver les bandes du limiteur.

Clip

Cette fonction supprime toute crée non-traitée apparaissant après une compression ou une limitation importante. Plus le pourcentage est élevé, plus l'échéage est doux.

Menu expert

Utilissez les touches MENU pour acceder à la page expert.

Attack

Correspond au temps mis par le limiteur pour atteindre la réduction de gain.

Release (rétablissement)

Correspond au temps de rétablissement du limiteur, une fois que le signal a chuté en dessous du seuil.

Side Chain / Delay (circuit de détention/délai)

Ce paramètre regle le retard d'anticipation. Par exemple, le signal audio est retardé de 10 ms.

En retardant le signal audio, le processeur peut anticiper sur le signal et donc réagir avec plus de précision qu'un compresseur, limiteur, expanseur traditionnel.

Le retard d'anticipation est calculé automatiquement en fonction du temps d'attaque de chacune des trois bandes.

Note: Ce paramètre est commun au compresseur, au limiteur et à l'expanseur.

Digital Ceiling (plafond numérique)

Ce paramètre vous permet de régler le niveau de sortie numérique maximum. Par exemple, si une surcharge est indiquée sur l'appareil relié au connecteur DI/OUT du Finalizer, vous pouvez réduire le niveau de sortie par pas de 0,01 dB.

Menu Cross-Over

Utilisez les touches MENU pour acceder à la page de fréquence de coupure (Xovr)

L-Xovr/H-Xovr

Ces paramètres déterminent les points de coupure des trois bandes de la section du traitement de la dynamique.

Note : Les points de coupure sont commons au comprisseur, limiteur et expanseur.

PAGE PRINCIPALE Sortie

ENTREE

21

4-NORMALISEUR EXPANSEUR COMPRESSEUR LIMITEUR-SORTIE

Conversion
On/Off de fréquence d'échantillonnage
Sélection du type d'entrée
Selection de l'horlog
Formats de sortie numériques

Niveau desortie
Selection du Dither
Fade:courbe,durée, directionet niveau

Selectionnez la section OUT de la page principale à l'aide des touches BLOCK

Page I

Cette page est identique à la page 1 du bloc In Reportez-vous aux explications de la page 14.

Page 2

Utilisez les touches MENU pour passer de la page 1 à la page 2

Niveau de sortie analogique

Le niveau de sortie analygique est déterminé dans la page Out n^2 . Avec un réglage de niveau dc sortie analygique de 0 dB, le niveau numérique pleine échelle en sortie est de +16 dBu. La plage d'atténuation est de -26 dB.

Note : Lorsque vous utilisez une insertion analogique, le réglage analogique de la page Out est désactivé. Le réglage de niveau s'effectue dans la page Insert.

Dither

L'utilisation du Dither est essentiel lorsque vous connectez des apparciels numériques.

Chaque fois que la résolution est attenuée, le Dither est nécessaire afin de minimiser la distorsion sur les signaux dont le niveau est proche du niveau du bruit de fond. Meme si le signal a eté traité uniquement par une console numérique ou un Finalizer (réglage du niveau), le Dither doit être appliqué si l'appareil en aval possède une résolution plus faible.

Le Dither du Finalizer est appliqué uniquement sur les sorties numériques principales. C'est pourquoi vous ne pouvez pas l'entendre sur les sorties analogiques. N'oubliez pas d'écouter le signal de sortie de l'appareil de réception (un DAT par exemple).

Si vous avez seLECTIONné une insertion externe numérique, le Dither ne peut pas etre utiliser. La resolution des insertions externes est de 24 bits.

Résolution du Dither

La résolution de sortie du Finalizer est de 24 bits. Lorsque la résolution du récepteur du signal du Finalizer est inférieure, le Dither de sortie doit être appliqué au Finalizer pour que la résolution du récepteur et du Finalizer soit adaptée.

Exemple : Si le Finalizer est connecté à un DAT par le biais de connecteurs AES/EBU ou S/PDIF, ou à un DAT de 16 bits par une interface ADAT, le Dither de sortie du Finalizer doit être réglo sur 16 bits. Toutefois, si l'ADAT peut effectuer un enregistrement

PAGE PRINCIPALE Sortie

en 20 bits, le Dither doit être régle sur cette même résolution.

Si l'appareil de reception est un système Direct-to-Disk capable d'enregistrer en 24 bits, le Dither du Finalizer doit être désactivié. Si c'est un système Direct-to-Disk pouvant enregistrer en 16 bits, mais dont le traitement s'effectue en 24 bits tout au long du trajet, le Dither doit normalement être désactivié sur le Finalizer. Il est donc appliqué uniquement par le système Direct-to-Disk. Si vous hesitez, enregistrrez un signal sinusoidal de faible niveau avec le Dither désactivié. Pour un système 16 bits, nous vous recommendons d'utiliser un signal à environ -60 dBFS. Ecoutez-le et ajoutez un gain numérique d'environ 40 dB. Réécoutez-le pour détector d'eventuelles distorsions. En présence de distorsions, le Dither n'est pas appliqué de façon interne au Direct-to-Disk. Par conséquent, le Dither doit être appliqué avec le Finalizer.

Note: Le paramètre de la résolution du Dither est toujours réinitialisé lorsque la sortie principale est modifiée.

Type de Dither

Nous avons intégré au Finalizer un Dither TPDF. Ce type de Dither est un des plus simples à utiliser et permet un traitement en aval.

Selectionnez la résolution et la largeur du Dither en fonction de la technique.

Les signaux de faisible niveau sont généralement des signaux stéreo (signaux d'ambiance ou de réverbération par exemple). Dans ce cas, appliquez un Dither non-corrélé (stéreo). Ce Dither peut être comparé au souffle d'une bande analogique.

Si vous hesitez, utilisez un Dither stéreo *. Pour l'utiliser, réglez la largeur du Dither du Finalizer sur "S".

Note: Le Dither stereo opère une sommation à +3 dB pour une écoute mono.

Le Dither est un outil qui traite de façon aléatoire le signal à proximité du seuil du bruit de fond.

Il permet de masquer le bruit de fond numérique. Veiliez à l'appliquer correctement afin d'éviter l' apparition de trop de bruit.

Si les signaux de faible niveau sont mono, utilisez le Dither mono. Pour cela, reglez la largeur du Dither du Finalizer sur "M".

Note: Pour une écoute mono, le Dither mono opère une sommation à +6 dB.

Si les signaux de faisible niveau sont imprecis, utilisez le Dither avec déphasage. Dans ce cas, la largeur du Dither du Finalizer doit être réglée sur "INV".

Lorsque vous l'écoutez en mono, le Dither Inv disparait. Vous pouvez appliquer un Dithering en 8, 16, 18, 20, 22 ou 24 bits.

Note: Ce paramètre est toujours réinitialisé lorsqu'vous changez la sortie principale.

• Le Dither stéreo est disponible avec la version 3.00.

Contactez votre revendeur pour obtenir de plus amples informations sur la mise à jour et les frais relatifs au système.

Fade

Gracé au Finalizer, vous pouvez effectuer des Fades automatiques jusqu'à 60 secondes.

• Sélectionnez la courbe, la durée et la direction du Fade.
• Utiliszca la molette ADJUST pour selectionner la direction.

Vous pouvez également effectuer des Fades manuellement.

Selectionnez simplement le paramètre Lev. et utilisez la molette ADJUST comme Fader.

Vous pouvez contrcler la fonction de Fade manuel avec le Master Fader optionnel. Pour cela, l'entree pedalier doit etre reglee sur Ext.Fader.Reportez-vous au menu Utility page 40.Le Master Fader optionnel est decrit a la fin de ce manuel page 56.

OUTILS Fenetre Flow

Niveau internes (ppm)

Flow

Cet écran intégre six afficheurs d'échéage qui représentent le niveau des différentes sections du Finalizer.

Ces afficheurs sont très utiles dans de nombreuses situations. Par exemple, si l'afficheur indique une surcharge et que vous ne savez pas dans qu'elle section celle-ci se produit. Appuyez sur la touche TOOLS et selectionnez la fenetre Flow pour visualiser immeditatement tous les niveaux et les surcharges eventuelles se produit dans le Finalizer.

OUTILS Affichage Peak-Hold

Peak

Affichage de sortie avec ménorisation infinie. Vous pouvez visualiser le niveau de crete maximum avec une précision de 0,1 dB.

Appuyez sur OK pour réinitialiser l'affichage.

Affiche numérique des valeurs de crétes

OUTILS Fenêtre Phase (corrélation)

Temps/division Vitesse de la cou

Phase Indique le déphasage entre les deux canaux.

Le signe Plus signifie que les deux canaux sont en
phase.
Le signe Moins indique que les deux canaux sont
dephases.

Temps/division Determine la vitesse de la courbe.

OUTILS Fréquence de referencia

Calibration tone La fréquence du signal test est de 1 000 Hz. Ce signal est dirigé vers les sorties du Finalizer au niveau sélectionné.

Réglez le niveau à l'aide de la molette ADJUST et appuyez sur OK pour activer.

OUTILS E/S numériques (DIO)

BITS DE STATUT REÇUS

Témoin de préaccentuation : On/Off
Appareil source: DAT, CD, console de mixage, etc.
—Nombre de bits audio reçus
Copyright: Aucune, une seule copie, copies infinies

BITS DE STATUT DE SORTIE NUMERIQUE

Bits de statut sur la sortie numérique :

AES/EBU:Usage professionnel des bits de statut. S/PDIF:Usage grand public des bits de statut.

FROM INPUT: Les bits de statut reçus sur l'entrée sont diriges vers la sortie numérique.

Copyright

Vous pouvez déterminer le Copyrights sur la sortie audio numérique.

OUTILS E/S numériques (DIO)

IN

Cet affichage est équipé de divers témoins décrivant le signal numérique reçu.

Ce paramètre indique si le signal en entrée est préaccentué ou non.

Note! Le Finalizer ne supprime pas la préaccentuation.

Source device (Code catégorie).

Affiche le statut de l'appareil du signal reçu.

Audio data (données audio)

Affiche le nombre de bits audio reçus.

Copyright (restriction des copies).

Indique le statut des bits de copie.

OUT

Cet affichage vous permet de configurer les paramétres de sortie importants.

COPY ENABLE

Determine les Copyrights du signal :

• Aucune copie
  -1seulc copie
• Nombre infini de copies.

Note: La protection anti-copie est valide uniquement avec les signaux S/PDIF.

STATUS BITS OUT

AES/EBU

Lorsque le format AES/EBU est selectionné, le Finalizer transmet les bits de statut professionnels, ce qui signifie que tout identifient en entree est perdu. Toutefois, afin d'exploiter au maximum la résolution 24 bits du Finalizer, selectionnez AES/EBU et veillez a ce que l'appareil en aval accepte une résolution en 24 bits.

S/PDIF

Lorsque le format S/PDIF est selectionné, le Finalizer transmet sa propre sortie de bit de statut. Cela signifie que tout identifient en entrée est perdu. La sortie S/PDIF du Finalizer accepte une résolution en 24 bits.

Seul le signal S/PDIF comprend des informations de protection de copie.

From Input

Lorsque ce réglage est sélectionné, le Finalizer transmet les informations telles qu'il les a reçues. Toutefois, vous pouvez modifier le statut de copie.

AIDE CONTEXTUELLE WIZARD

Appuyez sur OK pour commencer

Selection du type de source : Soft (doux)/Medium (intermédiaire)/Hard (agressif)

Selection du degré de compression : Soft/Medium/Hard

Optimisation du gain Si cette option est selectionnee, le Finalizer regle le niveau du normaliser.

EQ

Le Finalizer paramètre le correcteur en fonction du réglage sélectionné.

WIZARD - Pour une utilisation beaucoup plus simple Appuyez sur la touche WIZARD.

L'aide contextuelle Wizard vous aide à regler les paramétres du normaliser, comprésseur, limiteur et correcteur en fonction du signal d'entrec. L'aide contextuelle Wizard vous suggere des réglages (dans les blocs mentionnés ci-dessus) que vous désisissez en fonction de cette signal. Des réglages beaucoup plus précis peuvent être effectuels à tout moment, mais l'aide contextuelle Wizard vous donne un bon point de départ.

• Sélectionnéz le type de la source (Soft, Medium ou Hard) à l'aide de la molette ADJUST.
• Sélectionnez le type de compression souhaite : Soft, Medium ou Hard.
• Sélectionnez le paramètre Optimized Gain et appuyez sur OK pour commencer. Appuyez sur n'importe qu'elle touche pour arrêter.
• Sélectionnez le type de correction : Flat (aucune correction), Loudness, Bass-lift (accentuation des graves) ou Air, et appuyez sur la touche OK.

FENETRE COMPARE

Preset initial Placez le curseur ici pour écouter le Preset initial.

Son edited Placez le curseur ici pour écouter le son edited.

Signal bypassé Fonction identique à la touche BYPASS.

Utilisez la molette ADJUST pour régler le niveau et ainsi obtenir uneffectivee comparaison avec le signalbypassé.

FUNCTION COMPRE

Nous avons equipé le Finalizer Plus de la fonction Compare car il peut etre tres dificile d'estimer la facon dont le correcteur et le processus de dynamique traite le son du signal. Lorsque you utilisez la touche BYPASS, les comparaisons signal traite/non-traite peuvent s'avere dificiles a cause du gain supplémentaire du normaliseur et du compresseur.

Vou puez don reduire le nveau du signal traite lorsque you comparez cui-cu au signal bypassé. You pouze meme le comparer avec le dernier Preset charge.

Appuyez sur la touche COMPARE et utilisez la molette ADJUST pour réduire le niveau du signal.

Utilisez ensuite les touches PARAMETER pour comparer les troissons :

• Le signal initial
• Le Presetédité
• Le signal bypassé

FENETRE UTILITY

UTILITY

DISPLAY:

Viewing Angle:

MIDI INPUT:

Channel 1

Prg. Change Off

Controllers : Off

Prg. Offset : 0

Prg. Bank : Rom

SysEx ID 1

MIDI OUTPUT:

Channel 1

Prg. Change : Off

Controllers : Off

Prg. Offset : 0

SECURITY:

Selectionnez les paramétres du menu UTILITY à l'aide des touches MENU et modifiez leurs valeurs avec la molette ADJUST.

Display

Viewing Angle

Régle le contraste de l'écran LCD.

MIDI In

Channel

Règle le canal de réception du Finalizer.

Si you choisissez Omni, le Finalizer répond à tous les canaux. Si

vous choisissez Off, aucun message MIDI ne sera reçu.

Prg. Change

Determine si le Finalizer répond au Program Changes MIDI ou non.

Controllers

Determine si le Finalizer répond aux contrôleurs MIDI ou non.

Prg. Offset

Cette valeur decale le numero de programme reçu en entree par MIDI.

Example :

Si le numero de programme utilisé est 10 et si ce paramètre est régèle sur -1, le numero de programme devient alors 9.

Program Bank

Si ce paramètre est reglé sur RAM, tous les Program Changes MIDI REÇUS chargeant les Presets utiliser (RAM).

S'il est regle sur ROM, les Program Changes MIDI reçus charges les Presets usine (ROM).

System Exclusive ID (Identificant SysEx)

Numero d'identificant SysEx du Finalizer.

FENETRE UTILITY

MIDI Out

Channel

Canal de transmission MTDI.

Prg. Change

Determine si le Finalizer transmet les Program Changes MIDI.

Controllers

Determine si le Finalizer transmet les Control Changes MIDI.

Prg. Offset

Cette valeur décale le numéro de programme transmis en sortie par MIDI.

Security

Pour verrouiller le Finalizer, appuyez sur OK lorsque vous selectionncc ce parametre.

Une fois protégé, tapez le code PIN indiqué en dessous pour acceder au Finalizer.

PIN-code

Réglcz vous propre code PIN de protection à l'aide de la molette ADJUST.

Si vous oubliez votre code PIN, allez à la page Reset pour déverrouiller le Finalizer.

(il n'est pas nécessaire de réinitialiser l'appareil).

Memory Backup

Mem > Card

Insérez une carte PC-Card et appuyez sur OK. Tous les Presets

RAM du Finalizer sont sauvegardés dans la carte mémoire.

Card > Mem

Insérez une carte PC-Card comprément vos Presets et appuyez sur OK. Tous les Presets sont resauvegardés dans la mémoire RAM du Finalizer.

Attention: Ceci efface tous les Presets RAM du Finalizer PLUS/96.

Mem > MIDI

Connectez la sortie MIDI du Finalizer à un autre Finalizer, un séquenceur ou tout autre enregistrreur MIDI. Appuyez sur OK pour que le Finalizer transfert les données MIDI de tous les Presets RAM.

MIDI > Mem

Connectez l'appareil de sauvegarde à l'entrée MIDI du Finalizer et appuycz sur OK. Le Finalizer est pret a receivevoir le Dump MIDI contenant les Presets RAM.

Attention: Ceci efface tous les Presets RAM du Finalizer.

Convert preset card

Les cartes de Preset du premier Finalizer (ancien modele) peuvent etre utilisées. Pour cela,CHOISISEZ la fonction CARD to MEM de la fenetre Utility.

De cette façon, la carte n'est pas affectée, mais les Presets du Finalizer PLUS/96 ne peuvent pas etre sauves sur le format de cette carte.

Ceci efface tous les Presets RAM du Finalizer PLUS/96.

Si vous souhaitez convertir votre carte de Preset pour un usage exclusif avec Finalizer PLUS/96, utiliser la fonction CONVERT PRESET CARD de la fenetre Utility.

Vous n'aurez donc plus a utiliser la fonction CARD to MEM avec la carte du Finalizer PLUS/96, mais les Presets ne peuvent plus etre lus par le Finalizer d'origine.

Pedal Input

Choisissez entre: External Fader/Fade up-down/Bypass.

Selectionnez External Fader si vous souhaitez utiliser le Master Fader optionnel pour vos Fades numériques manuels.

(Reportez-vous à la description du Master Fader page 56).

Bypass

Thru: Bypassle signal en 24 bits.

Normal: Le Dither, le filtré coupe-bas et le retard d'anticipation restent inchangés.

FENETRE RESET

Pour acceder à la fenêtre Reset, maintenez la touche BYPASS enforcée lors de la mise sous tension. Déplacez le curseur à l'aide des touches MENU puis appuyez sur OK pour selectionner le type de réinitialisation.

Load User Default

Réinitialise tous les paramétres système aux réglages par défaut que vous avez effectuels (voir Store User Def.). Cette réinitialisation ne supprime PAS les Presets utilisé du Finalizer.

StoreUserDef.

Une fois le Finalizer parfaitement configuré, vous pouvez sauvegarder cette configuration comme configuration par défaut. Cette fonction est très utile, par exemple si vous avez terminé un traitement spécifique et souhaitez revenir à une utilisation habituelle. Une fois le Finalizer configuré, Sélectionnécz simplement ce paramètre et appuyez sur OK pour sauvegarder la configuration comme configuration par défaut. Le réglage utilisé par défaut inclut tous les paramétres système.

Set User Name

Cette fonction vous permet de saisir votre nom et numéro de téléphone dans le Finalizer. Appuyez sur OK pour acceder au menu des données utilisé. Utilisez la molette ADJUST et les touches MENU pour écrire votre nom et numéro de téléphone. Appuyez sur OK pour valider. Notre nom et numéro de téléphone s'affichent lors de la mise sous tension.

Reset System Parameters

Réinitialise tous les paramètres système aux réglages usine. Cette réinitialisation ne supprime PAS les Presets utiliser du Finalizer.

Clear all presets

Efface tous les Presets RAM.

Run Test Program

Reportez-vous à la page 47 pour Obtir de plus amples détails.

Fader Calibration

Reportez-vous à la page 56 pour Obtir de plus amples informations.

CHARACTERISTIQUES TECHNIQUES - FINALIZER PLUS

Entrées/sorties numériques

Connecteurs :

Formats :

Dither de sortie

Entree Word Clock :

Frequences d'échantillonnage :

Temps de traitement :

Bande passante DIO :

DHT + bruit

Conversion frq. d'echantill.

Type :

Plage dynamique :

DHT+bruit :

Plage fréquence d'entree:

Entres analogiques

Connecteurs

Impedance :

Niveau max. d'entree :

Niveau min d'entree (pour 0 dBFS)

Sensibilité

Conversion A/N :

Retard de conversion A/N :

Plage dynamique :

DHT

Bande passante :

Diaphonie :

Sorties analogiques

Connecteurs :

Impedance:

Niveau max. de sortie :

Plage de sortie pleine échelle :

Conversion N/A

Retard de conversion N/A :

Plage dynamique :

DHT

Bande passante :

Diaphonie

Compatibilité

Normes :

Sécurité

Certifé

Environment

Température de fonctionnement :

Température de stockage :

Humidité

Interface PC-Card

Connecteur :

Standards

Format carte :

Interface de contrôle

MIDI

GPI, Pedal, Fader :

Généralités

Finition

Ecran LCD:

Dimensions :

Poids

Tension sector

Consommation :

Autonomie de la pile

Garantie, pieces et main d'oeuvre:

RCA, 75 Ohms, 0,6 à 10 V crête-a-crête

Continu à 23,9 kHz ± 0,01 dB à 48 kHz

Compression de -130 dB (0,00003 %), à 10 dB, 20 Hz-20 kHz

Asynchrone

120 dB

-106 dB 44,1 to 48 kHz à 1 kHz, -2 dBFS

31 kHz à 49 kHz

XLR symétriques (broche = point chaud)

20 kOhms

+22 dBu (symétrique)

-10 dBu

Reserve dynamique à 12 dB: -22 dBu à +10 dBu

24 bits (1 bit, surechantillonnage 128 fois)

0,8 ms à 48 kHz

103 dB (non-ponderée), >106 dB(A)

-95 dB (0,0018 %) à 1 kHz, -6 dBFS (FS à +16 dBu)

10 Hz à 20 kHz: +0/-0,2 dB

<-80 dB, 10 Hz à 20 kHz, -100 dB à 1 kHz typique

XLR symétrique (broche = point chaud)

100 Ohms (transformeur actif)

+22 dBu (symétrique)

-10 dBu à +22 dBu

24 bits (1 bit, surechantillonnage 128 FOIS)

0.57 ms à 48 kHz

100 dB (non-ponderée), >104 dB(A)

-86 dB (0,005 %) à 1 kHz, -6 dBFS (FS à +16 dBu)

10 Hz à 20 kHz: +0/-0,5 dB

<-60 dB, 10 Hz à 20 kHz typique -90 dB à 1 kHz

EN 55103-1 et EN 55103-2, FCC allina 15 Classe B, CISPR 22 Classe B

IEC 65, EN 60065, UL 1419 et CSA E65

Carte PC-Card, carte 68 broches type 1

PC-Card 2.0, JEIDA 4.0

Jusqu'a 2 Mo SRAM

In/Out/Thru:Connecteur DIN 5 broches

Jack 6,35 mm

Façade en aluminium anodisé, chassin en acier peint

Ecran graphique LCD 56 x 128

483× 44× 208mm

2,35 kg

100 à 240 V alternatif, 50 à 60 Hz (selection automatique)

<20W

10 ans

1 an

CHARACTERISTIQUES TECHNIQUES - FINALIZER 96

Entrées/sorties numériques

Connecteurs :

Formats

Dither de sortie :

Entree Word Clock :

Frequences d'échantillonnage :

Temps de traitement :

Bande passante DIO :

DHT + bruit

Conversion fréq. d'échantill.

Type:

Plage dynamique :

DHT+bruit:

Plage frquence d'entree:

Entrées analogiques

Connecteurs :

Impedance :

Niveau max. d'entrée :

Niveau min d'entree (pour 0 dBFS)

Sensibilité

Conversion A/N

Retard de conversion A/N :

Plage dynamique :

DHT

Bande passante :

Diaphonie :

Sorties analogiques

Connecteurs

Impedance

Niveau max. de sortie

Plage de sortie pleine échelle :

Conversion N/A

Retard de conversion N/A :

Plage dynamique :

DHT

Bande passante :

Diaphonie :

Compatibilité

Normes :

Sécurité

Certifé

Environnement

Température de fonctionnement :

Température de stockage :

Humidite :

Interface PC-Card

Connecteur :

Standards

Format carte :

Interface de contrôle

MIDI

GPI, Pedal, Fader :

Généralités

Finitor

Ecran LCD :

Dimensions :

Poids

Tension sector :

Consummation :

Autonomie de la pile:

Garantie, pieces et main d'oeuvre :

RCA, 75 Ohms, 0,6 à 10 V crête-à-crête

0.2 ms à 48 kHz, 0.1 ms à 96 kHz

Continu a 23,9 kHz ± 0,01 dB à 48 kHz, continu a 47,9 kHz ± 0,01 dB à 96 kHz

Compression de -130 dB (0,00003 %) à 10 dB, 20 Hz-20 kHz

Asynchrone.

120 dB

-106 dB 44.1 à 48 kHz à 1 kHz, -2 dBFS

31 kHz à 49 kHz

XLR symétriques (broche 2 = point chaud)

20 kOhms

+22 dBu (symétrique)

-10 dBu

Reserve dynamique a 12 dB: -22 dB a +10 dB

24 bits (6,144 MHz delta sigma à 48/96 kHz)

0.8 ms à 48 kHz, 0.4 ms à 96 kHz

103 dB (non-ponderée, bande passante = 22 kHz), >106 dB(A)

-95 dB (0,0018 %) à 1 kHz, -6 dBFS (FS à +16 dBu)

10 Hz à 20 kHz : +0/-0,2 dB à 48 kHz, 10 Hz à 45 kHz : +0/-1 dB à 96 kHz

<-80 dB, 10 Hz à 20 kHz, -100 dB à 1 kHz typique

XLR symétriques (broche 2 = point chaud)

100 Ohms (transformeur actif)

+22 dBu (symétrique)

-10 dBu à +22 dBu

24 bits (6,144 MHz delta sigma à 48/96 kHz)

0.57 ms à 48 kHz, 0.28 ms à 96 kHz

100 dB (non-pondérée, bande passante = 22 kHz), >104 dB(A)

-82 dB (0,008 %) à 1 kHz, -6 dBFS (FS à +16 dBu)

10 Hz à 20 kHz: +0/-0,5 dB à 48 kHz, 10 Hz à 45 kHz: +0/-3 dB à 96 kHz

<-60 dB, 10 Hz à 20 kHz, -90 dB à 1 kHz typique

EN 55103-1 et EN 55103-2, FCC alinea 15 Classe B, CISPR 22 Classe B

IEC 65, EN 60065, UL 1419 et CSA E65

0^ C à 50^ C

-30° C à 70° C

90% max. sans condensation

Carte PC-Card, carte 68 broches type 1

PC-Card 2.0, JEIDA 4.0

Jusqu'à 2 Mo SRAM

In/Out/Thru:Connecteur DIN 5 broches

Jack 6,35 mm

Façade en aluminium anodisé, chassin en acier peint

Ecran graphique LCD 56 x 128

483× 44× 208mm

2,35 kg

100 à 240 V alternatif, 50 à 60 Hz (selection automatique)

<20W

10 ans

1 an

TABLEEAUD'IMPLEMENTATIONMIDI

PROCESSEUR DE MASTERING EN STIUDIO: Finalizer - 1er février, 1998 Version 2.02

Fonctions Transmis Reconnus Remarques

Basic Channel Default 1 1

Changed 1-16 1-16

Mode Default

Messages X X

Altered

Note Number X

True Voice

X

Velocity

Note ON

XX

Note OFF

XX

After Touch

Keys

XX

Chs

XX

Pitch Bend X

X

Control Change

0

0

Prog Change

0

0

True#

0-127

0-127

System Exclusive

0

0

Common :Sor

XX

:Song Sel X X

---

:Tune

XX

System real ti

:Clock

XX

:Commands

Aux Messages

:Local ON/OFF

XX

L'utilisation d'un appareil MIDI pour transmettre les messages de contrôleurs continus vous permet de contrôler tous les paramètres du Finalizer. Reportez-vous au mode d'emploi de l'appareil MIDI pour connaître les procédures de configuration des numérodes contrôleurs.

Entrée gauche 10

Entree droile 11

Entree insertion externe 12

Sortie insertion externe 13

Entree (analog./numé.) 14

Horloge 15

Balance 16

Selection du Dither 17

Gain de sortie analogi. 18

Courbedu Fade 19

Durée du Fade 20

Bypass 21

Filtre coupe-bas 22

Format sortie numérique23

Copie sortie numérique 24

Gain du normaliseur 30

Ecritage du normaliseur31

Freq. correcteur grave 32

Pente correcteur grave 33

Gain correcteur grave 34

Fréquence corr. bande 135

Largeur bande Bande 1 36

Gain bande 1 37

Freq.correct.bande2 38

Largeur bande Bande 2 39

Gain bande 2 40

Freq.correct.bande3 41

Largeur bande Bande 3 42

Gain bande 3 43

Freq. correcteur aigu 44

Pente correcteur aigu 45

Gain correcteur aigu 46

Gain global correcteur 47

Bandes	Graves	Médium	Aigus
Seuil comprésseur	48	61	74
Taux comprésseur 49		62	75
Attaque comprésseur	50	63	76
Rétablis. comprésseur	51	64	77
Niveau comprésseur	52	65	78
Seuil limiteur	53	66	79
Taux limiteur	54	67	80
Attaque limiteur	55	68	81
Rétablis. limiteur	56	69	82
Seuil expanseur	57	70	83
Taux expanseur	58	71	84
Attaque expanseur	59	72	85
Rétablis. expanseur	60	73	86

Frequ. coup. grave/med. 87

Ecretag dynamique 89

Parametre Crest 90

Niveau dynamique 91

Plafond dynamique 92

Retard dynamique 93

Plage expanse

Param. Radiance Drive 95

Param. Radiance Curve 96

Réglage stéreo MS 97

Réglage stéreo G/D 98

Seuil de-esseur 99

Taux dé-esseur 100

Attaque dé-esseur 101

Rétablis. dé-esseur 102

Frequence de-esseur 103

Courbe dé-esseur 104

AUTO TEST

APPUYEZ SUR LA TOUCHE BYPASS LORS DE LA MISE SOUS TENSION POUR ACCEDER AU MENU RESET PUIS SELECTIONNEZ >RUN TEST PROGRAM

Utilisez la molette ADJUST pour faire defiler les tests.

Test de touches

Selectionnce ce test en appuyant sur OK.

Pour réussir le test, vous doivent appuyer sur les touches dans

1'ordre indiquepar le Finalizer.

Appuyez sur la touche HELP pour quitter ce test.

Test de la molette ADJUST

Selectionneze test à l'aide de la touche OK.

Tournez la molette ADJUST de 0 à 30 et de 30 à 0.

Appuyez sur la touche HELP pour quitter ce test.

Test de tímeins LED

SLECTIONNZ ce test à l'aide de la touche OK.

Tournez la molette ADJUST pour tester les LEDs. Le test est bon lorsque toutes les LEDs s'allument.

Appuyez sur la touche HELP pour quitter ce test.

Test d'affichage

Appuyez sur OK pour selectionner ce test.

Appuyez sur OK pour vérifier que tous les pixels sont allumés.

Appuyez sur n'importe qu'elle touche pour quitter le test des pixels.

Appuyez sur OK pour quitter ce test.

Test d'entrees/sorties analogiques

Appuyez sur OK pour selectionner ce test.

Connectez la sortie analogue du Finalizer à son entree analogue et appuyez sur OK.

Utilisez un cable symétrique.

L'affichage doit indiquer -12 dB pour que le test soit bon.

Appuyez sur la touche HELP pour quitter ce test.

Test d'entrees/sorties numériques

Appuyez sur OK pour selectionner ce test.

Connectez la sortie AES/EBU à l'entrée AES/EBU et appuyez sur OK.

Connectez la sortie S/PDIF à l'entrée S/PDIF et appuyez sur OK.

Connectez la sortie ADAT à l'entrée ADAT et appuyez sur OK.

L'affichage doit indiquer 0 dB pour que le test soit bon.

Appuyez sur HELP pour quitter ce test.

Test d'entrees/sorties MIDI

Appuyez sur OK pour selectionner ce test.

Connectez la sortie MIDI Out à l'entrée MIDI In.

Des messages Prg. change (Program Change) 1-128 sont envoyés

par le connecteur MTDI Thru. Connectez cette prise à un apparéil

MIDI exter et confirmez la transmission des Program Changes.

Appuyez sur HELP pour quitter ce test.

Test du pédalier

Appuyez sur OK pour selectionner ce test.

Connectez un pédalier de type poussoir à l'entrée pédalier.

Lorsque vous appuyez sur le pouvoir, vous doivent dire OK.

Lorsque you relâchez le pouvoir, vous devez dire NOT OK.

Appuyez sur HELP pour quitter ce test.

Test de la carte PC-Card

Appuyez sur OK pour selectionner ce test.

Insérez la carte PC-Card.

Notez que toutes les données contenues sur la carte PC-Card sont détruites par le test.

Appuyez sur OK pour lancer le test.

Résultats :

• Low battery - Remplacez la pile de votre PC-Card.

• Not Ok - Essayez à nouveau le test avec une autre PC-Card.

Appuyez sur la touche HELP pour quitter ce test.

Test de la pile

Appuyez sur OK pour selectionner ce test.

Verifiez que le résultat est OK.

Appuyez sur HELP pour quitter ce test.

Test du système

Appuyez sur OK pour selectionner ce test.

Verifiez que le résultat est OK.

Résultats :

• EEPROM Not OK - L'appareil fonctionnera correctement ; ce message est a usage interne uniquement.

DSP Not OK - Contactez votre revendeur.

Appuyez sur HELP pour quitter ce test.

Appuyez sur la touche Power Off - On pour activer/désactiver le système d'exploitation.

Test intégré v.3.06

Note relative à la maintenance

Si vous devez nous renvoyer cet apparéil pourquelle que raison que ce soit, placez-le dans son emballage d'origine puis dans un autre avant de le renvoyer.

ANNEXES Glossaire

AES/EBU

Standard professionnel d'entres/sorties numériques. Utilise des cables XLR symétriques.

S/PDIF

Standard grand public d'entres/sorties numériques. Utilise des cables RCA coaxiaux ou un format Lightpipe.

DITHERING

Le Dithering permet d'optimiser la qualite du signal audio numérisque de faible niveaux. Du bruit de fond filtré est ajusté pour obtenir un signal moins distordu.

Si vous utilisez les sorties numériques, le matériel connecté en aval dicte la résolution de sortir a utiliser. Un enregistrur CDR ou un DAT doit toujours posseder une résolution de 16 bits.

NIVEAUX PROFESSIONNELS/GRAND PUBLIC

VoudevezcorrectementreglerlesparametesPro/Con dans le menu de configuration d'entrecs/sorties en fonction du type de matériel queyouutilisezavecleFinalizer.

Entres analogiques du Finalizer :

Plage grand public: -16 dB à +10 dB, nivcau nominal = -10 dB

Plage professionnelle: -6 dB à +16 dB, niveau nominal = +4 dB

Sorties analogiques du Finalizer :

Plage grand public: -10 dB à +16 dB

Plage professionnelle: -16 dB à +6 dB

Les niveaux sont répertoriés dans les caractéristiques techniques ou indiqués en face arrière des apparèils connectés.

Déesseur

AlGORITHM permettant de supprimer lessons "S" ou les sibilantes des parties vocales.

Commandes SysEx

Données MIDI spécifiques de l'appareil, généralement utilisées pour le contrôle à distance.

Préaccentuation

La préaccentuation est utilisé en radiodiffusion pour accentuer les hautes fréquences. L'appareil en aval compense cette préaccentuation en attenuant ces mêmes fréquences.

ANNEXES Aide

Finalizer

Le Finalizer est un apparéil extrémement puissant qui permet d'augmenter la densité des signaux. En travaillant sur plusieurs zones de fréquences, le Finalizer permet d'obtenir un mixage avec une énergie et un niveau accrus. Le son possède ainsi plus de "punch" tout en conservant une sensation de légérété lorsque cela est nécessaire.

Etant donné que différentes approches sont possibles, nous avons conçu ce chapitre pour vous familiariser avec les fonctions du Finalizer.

Veillez à ne pas utiliser le Finalizer de façon excessive. Toutefois, une compression multibande importante et un échéage doux générent une fatigue auditive supérieure à celle des signaux dont la plage dynamique est preservée.

Par conséquent, utilisez votre ouïe et profitez des fonctions remarquables du Finalizer en appliquant un traitement approprié pour chaque type de situation.

La PAGE PRINCIPALE du Finalizer vous indique la synoptique et l'ordre de traitement.

Entree

Selectionnez le type d'entrée : Analogue ou numérique. Si vous choisissez l'entrée analogue, utilisez les barres de niveau pour optimiser les performances des convertisseurs A/N.

N'oubliez pas de sélectionn la fréquence d'échantillonnage appropriée. Par exemple, si vous nevez réaliser un CD, désissez toujours une fréquence de 44,1 kHz.

Chargez ensuite le Preset CD-Master en utilisant la touche RECALL, selectionnez CD-Master et appuyez sur OK pour charger le Preset.

Correcteur

Yououpouzmodifier l'équilbre spectral devormeau.

Insertions

Choisissez entre DRG, réglage stéreo, correcteur dynamique, correcteur paramétrique, insertion externe, codage/décodage MS ou image stéreo par bande.

Normaliseur

L'optimisation du niveau du signal commence avec le normalisier.

L'écran affiche la représentation graphique du signal en entrée.

En augmentant le gain, vous diminuerez la réserve dynamique, représentée par les deux lignes en pointillés.

Réglez le gain de façon à ce que le niveau des crétes se situe juste en dessous ou au-dessus de ces lignes.

Expanseur

L'expanseur est très utile lorsque vous souhaitez "nettoyer" votre mixage. Vous pouvez l'utiliser comme expanseur progressif ou comme Noise Gate en tout-ou-rien.

Ecoutez le début du mixage pour détecter tout bruit de fond (de bande ou d'enregistrement).

En presence de bruit de fond indesirable, utilisez l'expanseur de la façon suivante:

Réglez le taux à 1:32 (expansion la plus forte).

Réglez ensuite le seuil. L'expanseur entre en action lorsque le signal chutc en dessous du scuil.

Lancez le morceau et vérifie que le début est exempt de bruit de fond.

Si vous souhaitez supprimer le bruit de fond d'une bande, vous pouvez utiliser uniquement l'expanseur de la bande aigue.

Compresseur

Le compresseur est le cœur du Finalizer car il permet d'ajouter du "punch" à votre signal.

Lorsque vous appliquez une compression multibande, il est nécessaire de surveiller le signal. Le signal contient-il trop d'augus ou de graves, et inversement? Est-ce que les médium sont bien définis? Vous pouvez vous retrouver dans une situation où vous mixage sonne bien mais possede une dynamique trop importante et nécessite donc plus de "punch".

Placez le Finalizer en mode Bypass et chargez le Preset "CD-Master". Commenccez votre mixage et désactiver le mode Bypass. Vous entendez immédiatement les variations sonores car le Preset "CD-Master" est concu pour condenser la plage dynamique de quasiment tous les types de musiques rythmiques actuelles. Dans ce cas, il vous suffit de régler le niveau d'entrée à l'aide du normaliseur.

Si vous souhaitez modifier la relation entre les trois bandes de fréquence en utilisant le comprésur, deux possibilités s'offrent à vous. La première est de modifier le niveau des bandes et les utilisier comme un correcteur trois bandes. La seconde est de comprésur individuellement les trois bandes. C'est en utilisant le comprésur multibande que vous entendrez la plus grosse différence. Un bon comprésur condense la plage dynamique du mixage,

ANNEXES Aide

mais ote également de la dynamique au signal. La clé pour une utilisation appropriée du compresseur réside dans le réglage de l'attaque et du rétablissement. Ces deux paramètres ont une,enorme influence sur la densité du mixage ou sur la qualité du signal après la compression.

Pour la bande des graves, l'attaque doit généralement être rapide et le temps de rétablissement assez lent car les basses fréquences possèdent une longucur d'onde importante. Pour les Médium, utilisez également une attaque rapide mais avec un temps de rétablissement un peu plus rapide étant donné que l'oreille est très sensible à cette bande de fréquence. Si le temps de rétablissement des Médium est trop long, le signal manquera de naturel. Pour les hauteures fréquences, l'attaque doit être un peu plus lente que pour les deux autres bandes car elle laisse passer les transitoires hauteures fréquences. Ceci évite d'obtenir un son trop compressé. Le temps de rétablissement des aigus doit être rapide comme celui des Médium (pour les mêmes raisons) afin d'éviter d'obtenir un son trop dense.

Limoneur

Le limiteur est placé en aval du compresseur. Cea signific que si l'action du compresseur est trop agressive, l'action du limiteur le sera également. Conservez de la marge dans les réglages de limitation afin que le limiteur n'entre en action qu'occasionnellement. Si les niveaux de sortie du bloc compresseur sont régés trop pres du plafond du limiteur, votre mixage sera "écrase". L'utilisation traditionnelle du limiteur, particulièrement avec des réglages de taux progressifs, permet de conserver un son naturel. Utilisez le limiteur d'écretage doux avec un retard d'anticipation pour éviter de laisser passer toute créée non-traitée en sortie du Finalizer.

Fréquence de coupure

Le choix des fréquences de coupure est essentiel à une'utilisation optimale de l'appareil. En modifiant le réglage du paramètre Cross-Over en fonction du signal, vous pouvez modifier considérablement le son. Par conséquent, réglez ce paramètre de plusieurs façon différentes afin deTRAVER le meilleur réglage en fonction de votre son.

Ce chapitre n'est qu'une brève description de quelques-unes des possibités du Finalizer. Il ne remplace pas l'expérience que vous pouze acquérir en testant le Finalizer.

Utilisez votre ouie

DEPANNAGE

Vous appuyez sur la touche POWER mais la Led ne s'allume pas.

• L'interrupteur Power en face arrêté est désactivé.

Les afficheurs de niveau d'entrée ne fonctionnent pas.

• Vous utilisez les entrées analogiques, mais le sélection d'entrée du menu E/S est réglo sur Digital In.
• Le niveau d'entrée analogue est trop faible.

Aucun son ne sort du DBMAX

• Vous utilisez les entrées analogiques mais le sélection d'entrée du menu E/S est régèle sur Digital In.

Vou ne pouvez pasmettre l'appareil hors tension.

• Maintenez la touche POWER enfoncée pendant 3 secondes.

ANNEXES Brochage

Cable MIDI/RS485

NOTE!
Sur les apparuils TC Equipes d'une interface RS485, les broches 1 et 3 des connecteurs DIN sont réservés pour une connexion RS485. Par consécutif, si vous connectez l'appareil à un autre apparéil utilisant ces broches, voirlez à utiliser un cable MIDI à trois conducteurs (et non un cable MIDI-PLUS à cinq conducteurs).

CablePEDALIER
COMMUTATEUR AU PIED ou identique

Cable Fader

ANNEXES Brochage

XLR - XLR Jack (asymétrique) - XLR Jack (symétrique) - XLR

Broche 1 - Broche 1 (masse)

Broche 2-Broche 2 (point chaud)

Broche 3 - Broche 3 (point froid)

Corps-Broche 1 (masse)

Pointe - Broche 2 (point chaud)

Corps - Broche 3 (point froid)

NTe Corps-Broche 1 (masse) S E Pointe-Broche 2 (po chaud)

Bague-Broche3 (point froid)

POINTE BAGUE MASSE

ANNEXES

Ce matériel a ete teste pour respecter les normes relatives aux apparcels numeriques de classe B, conformement a l'alinea 15 des normes FCC.

Ces limites sont élaborées afin de vous protégger contre toute interférence nuisible produit par une installation résidentielle.

Ce matériel génére, utilise et émet des fréquences radio. S'il n'est pas installé et utilisé suivant les instructions données, il peut causeer des interférences nuisibles aux communications radio.

Cependant, aucune garantie n'est donnée concernant la possibilité d'interférences avec une autre installation.

Si une interference se produit en réception radio et télévisuelle, lors de la mise sous ou hors tension, nous vous recommendons de suivre les instructions suivantes :

• Réorienté et replacez l'antenne de réception.
• Augmentez la distance entre le matériel et le récepteur.
• Connectez le matériel sur une ligne secteur différente de celle dans laquelle est connecté l'appareil.
• Adressez-vous à un vendeur ou à un technicien si vous avez besoin d'une assistance.

Avertissement :

Toute modification ou changement effectué et non-indiqué par ce manuel entraîne l'annulation de la garantie.

Pour les utilisateurs canadiens :

Cet apparéil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Avertissement :

Risque d'une explosion en cas de mauvais placement de la pile. Remplacez la pile par une autre de même type recommendée par le fabricant. Jetez les piles usagées conformément aux instructions du fabricant.

Certificat de conformité

TC Electronic A/S, Sindalsvej 34, 8240 Risskov, Danemark, déclare que le produit suivant :

Processeur audio numérique Finalizer Plus/96

• est conforme à ce certificat et répond aux normes européennes concernant les standards suivants :

EN 60065 Normes de sécurité relatives aux apparciels électroniques, domestiques et d'utilisation générale.

EN 55103-1 Normes relatives aux apparciels audio, video, audiovisuels domestiques et au matériel d'éclairage à usage professionnel.

Aléa 1 : Emission.

EN 55103-2 Normes relatives aux apparciels audio, video, audiovisuels domestiques et au matériel d'éclairage à usage professionnel.

Aléna 2:Immunité.

Conformément aux normes des directives suivantes :

Publié à Risskov, 1er Février 1998

Anders Fauerskov

Directeur général

LISTEDES PRESETS

1 CD Master

Preset d'utilisation générale, sur tous les types de musique actuelle.

2 CD Premaster

Similaire au CD Master, mais sans écretage doux.

3 Mix Master

Preset de Mastering. Accentue les basses et haute fréquences.

4 Final Pop

Aucune action en dessous du niveau de seuil. Destiné à la musique Pop.

5 Country Shape

Preset avec correcteur et comprésur. Destiné à la musique Country.

6 Rock Shape

Preset Rock moyennement compressé. Utilise l'effect DRG pour obtenir la sonorité de ce type de musique.

7 Final Symphony

Compression très légere destinée à une musique symphonique.

8Orchestra Compressor

Preset avec compression douce. Donne de l'ouverture au morceau. Idéal pour les musiques légères.

9 Subtle Compression

Compression douce et subtile.

10 Cleanup

Expanseur et compresseur pour "nettoyer" le signal.

11 Dance Beat Builder

Compression pour musiques Techno, House et Groove.

12 Dance Master

Idéal pour toutes les musiques Dance.

13 Punch it up Hill

Accentue les basses fréquences à l'aide de la compression et de la correction.

14 Chicago Hype

Compression moyenne permettant d'accentuer les graves et les aigus.

15 Finalizing

Compression de Mastering dans la plage des medium.

16 Commercial

"Gonfle" le signal. Idéal pour les messages publicitaires.

17 Commercial Speak

Preset destiné aux messages publicitaires avec voix masculines.

18 Vocal Comp Light

Légère compression pour les parties vocales.

19 De-esser + Soft Comp

Dé-esseur associé à une compression très subtile.

20 Instrument Track

Donne du "punch" aux pistes ne contenant pas de voix.

21 Drum Compression

Idéal pour compresser les pistes de batterie.

22 Singing Bassdrum

Compression extreme permutant d'obtenir un son de grosse caisse epoustouflant.

23 Aggressive JazzBass

Traitement important pour JazzBass utilisant 1'effet DRG et une correction extrème.

24 StereoEnhance + Comp

Pour obtenir une légère atténuation du centre de la stéreo et une accentuation du positionnement stéreo de la piste.

25 Nasty Phone

Correction et compression pour obtenir un son "teléphonique".

26 Neutral

Preset complètement neutre. Utilisé-le si vous choisissez de vous servir uniquement des convertisseurs du Finalizer.

27 Wider Image

Preset pour l'élargissement stéreo avec codage/décodage MS.

28 MS Decoder

M est place sur le canal gauche, la stéreo est à droite.

Elargit le champ stéreo des aigus à l'aide de l'image stéreo par bande. Utilisez le compresseur uniquement pour remonter le niveau (2 dB).

30 Radio Loudness

Image stereo par bande utilise pour ajouter du "punch" dans les basses et élargir les médium. La zone de Médium selectionné est comprise entre 100Hz et 8kHz .

MASTER FADER

Pourquoi un Master Fader?

Si you realisez un Fade en entrée du Finalizer, le compresseur va accenter automatiquement le niveau lors du Fade. Pour éviter ce type de problème, les Fades doivent être effectuels en sortie du Finalizer. Le Master Fader vous permet de réaliser un Fade manuel en sortie du Finalizer. Vous pouvez ainsi réaliser un Fade numérique et assurer un contrôle précis de l'équilibre entre les canaux gauche et droit.

Connexion et calibrage du Master Fader

Pour que le Master Fader fonctionne correctement, vous devez le calibrer :

• Connectez le Master Fader au connecteur exter du Finalizer.
• Maintencz la touche BYPASS du Finalizer enfoncée lors de la mise sous tension de l'appareil.
• Sélectionnéz la fonction "Fader Calibration" à l'aide des touches MENU et appuyez sur OK.
• Placez le Master Fader en position maximum. Pour compenser les tolérances mécaniques, baissez-le légèrement.
• Appuyez sur OK
• Placez le Master Fader en position minimum. Pour compenser les tolérances mécaniques, ramenez-le légèrement.
• Appuyez sur OK

• Le Master Fader est maintainant calibre. Placez l'appareil sous/hors tension.

Activer le Master Fader

Pour activer le Master Fader, accedez au menu Utility et selectionnez la fonction "Pedal Input Function" à l'aide des touches MENU. Utilisez la molette ADJUST pour selectionner "Ext. Fader".

Le Master Fader contrôle à partir les Faders numériques du Finalizer. Le Fader situé dans la section Output du Finalizer suivra et affichera les mouvements et le niveau exact du Master Fader.

Cables et longueurs

Le Master Fader utilise des cables en jack mono. Le cable peut etre prolonge avec un adaptateur jack/jack. La longueur de cable peut
atteindre 100 metres. N'oubliez pas de recalibrer le Fader apres avoir prolonge le cable.
