Type de produit	Caisson de basses passif
Marque	Hertz
Modèle	Dieci DBX 252.3
Diamètre du haut-parleur	25 cm (10 pouces)
Puissance admissible (RMS)	300 W
Puissance en crête	600 W
Impédance nominale	4 ohms
Sensibilité	92 dB
Réponse en fréquence	30 - 300 Hz
Excursion mécanique maximale (Xmech)	± 12 mm
Poids approximatif	4,5 kg
Matériau du cône	Polypropylène renforcé de fibre de verre
Suspension	Caoutchouc
Bobine mobile	Double couche, 38 mm
Type d'aimant	Ferrite
Fonctions principales	Reproduction des basses fréquences pour systèmes audio automobiles
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec; éviter l'humidité et les solvants agressifs
Sécurité	Installation sécurisée pour éviter tout déplacement; respecter les niveaux sonores pour préserver l'audition
Pièces détachées et réparabilité	Contacter le service après-vente Hertz ou un installateur agréé
Informations générales	Manuel d'utilisation et d'installation inclus; garantie constructeur

FOIRE AUX QUESTIONS - Dieci DBX 252.3 Hertz

Quelle est la puissance recommandée de l'amplificateur pour ce caisson ?

Il est recommandé d'utiliser un amplificateur délivrant entre 200 et 400 W RMS sous 4 ohms. Une puissance inférieure peut entraîner un manque de dynamique, tandis qu'une puissance excessive risque d'endommager le haut-parleur.

Ce caisson peut-il être utilisé dans un caisson clôt (sealed box) ou un caisson accordé (ported box) ?

Le Dieci DBX 252.3 est conçu pour fonctionner dans les deux types de caissons. Pour un caisson clôt, prévoyez un volume de 20 à 30 litres; pour un caisson accordé, 30 à 40 litres avec un évent de 75 mm de diamètre.

Comment brancher ce caisson avec un amplificateur ?

Utilisez un câble de section adaptée (au moins 2,5 mm² pour une puissance de 300 W). Connectez les bornes du caisson aux sorties de l'amplificateur en respectant la polarité (+ / -). Si l'amplificateur est bridgé, suivez les instructions du fabricant.

Quelle est l'impédance de ce caisson ?

L'impédance nominale est de 4 ohms. Il s'agit d'un haut-parleur simple bobine, donc une seule charge de 4 ohms.

Puis-je installer ce caisson dans une voiture sans amplificateur dédié ?

Non, ce caisson est passif et nécessite un amplificateur externe pour fonctionner. Il ne peut pas être branché directement sur une sortie haut-parleur d'autoradio standard (sauf si l'autoradio possède une sortie amplifiée dédiée, mais la puissance est généralement insuffisante).

Quel type de câble utiliser pour l'installation ?

Utilisez un câble de haut-parleur de section minimale 2,5 mm² (AWG 14) pour une distance jusqu'à 5 mètres. Pour des longueurs plus importantes, optez pour 4 mm² (AWG 12) afin de minimiser les pertes.

Comment régler le niveau du caisson avec l'amplificateur ?

Réglez d'abord le gain de l'amplificateur à son minimum, puis augmentez-le progressivement jusqu'à obtenir un niveau sonore satisfaisant sans distorsion. Utilisez un filtre passe-bas entre 80 et 120 Hz pour une intégration harmonieuse avec les haut-parleurs principaux.

Que faire si le caisson produit un bruit de claquement ?

Un bruit de claquement peut indiquer que la bobine mobile touche le fond ou que l'excursion maximale est dépassée. Vérifiez le niveau du gain de l'amplificateur, le volume du signal source, et assurez-vous que le caisson est correctement dimensionné pour le volume de l'enceinte.

Comment nettoyer et entretenir ce caisson ?

Nettoyez la surface du cône et la suspension avec un chiffon doux et sec. Évitez tout contact avec l'eau, les solvants ou les produits chimiques. Inspectez régulièrement les connexions électriques et la fixation du caisson dans le véhicule.

Ce produit est-il garanti ?

Oui, le caisson de basses Hertz Dieci DBX 252.3 est couvert par la garantie constructeur. Pour plus de détails, consultez le certificat de garantie inclus dans l'emballage ou rendez-vous sur le site Internet Hertz.

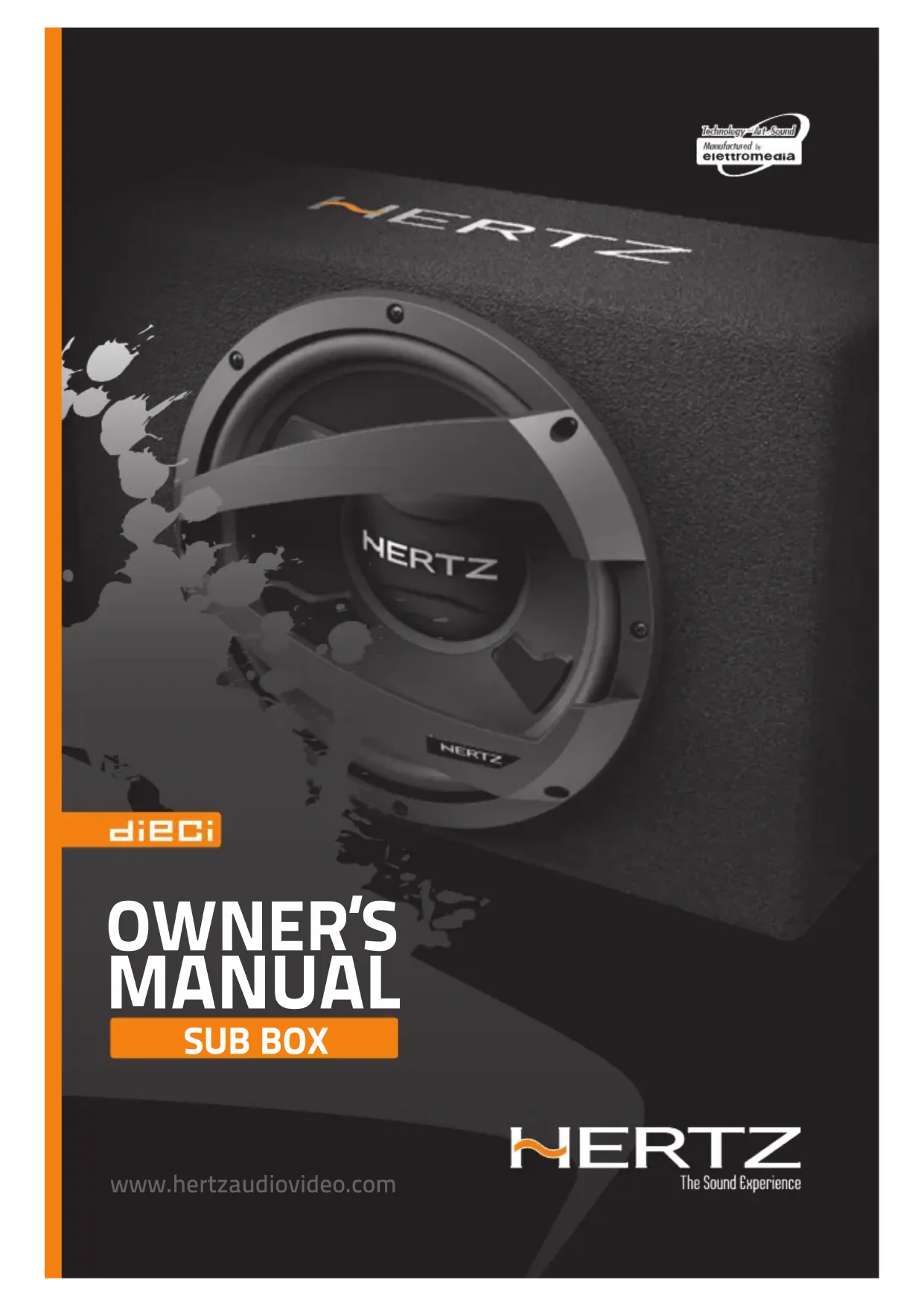

MODE D'EMPLOI Dieci DBX 252.3 Hertz

Félicitations pour avoir acheté notre produit. Votre satisfaction est notre priorité pour nos produits: la même satisfaction que celle gagnée par ceux qui ont une grande expérience de l'émotion de l'audio automobile. Ce manuel a été écrit pour fournir les instructions principales nécessaires à l'installation et à l'utilisation correctes de ce système. Cependant, l'étendue des applications possibles est vaste; pour en savoir plus, n'hésitez pas à contacter votre distributeur de confiance ou notre assistance technique en envoyant un E-mail à [e-mail] Avant d'installer les composants, lisez attentivement toutes les instructions contenues dans ce manuel. Si vous ne suivez pas ces instructions, vous risquez d'endommager accidentellement le produit.

1. Tous les éléments doivent être solidement fixés à la structure du véhicule. Faites de même lorsque vous installez toute structure personnalisée que vous auriez construite vous-même. Assurez-vous que votre installation est solide et sécurisée. Avoir un élément desserré pendant que vous conduisez peut constituer un grave danger pour les passagers, ainsi que pour les autres véhicules.
2. Mettez toujours une protection pour les yeux lorsque vous utilisez ces outils, car des morceaux de bois ou résidus du produit peuvent se décoller.
3. Afin d'éviter les dommages accidentels, conservez le produit dans son emballage d'origine si possible, jusqu'à ce que vous soyez prêt pour l'installation finale.
4. Ne faites pas l'installation dans le compartiment du moteur.
5. Avant de commencer l'installation, éteignez l'unité principale ainsi que tous les autres appareils de système audio, évitant ainsi tout risque de dommage.
6. Vérifiez que l'emplacement que vous avez choisi pour installer les composants n'interfère pas avec le fonctionnement normal de tout appareil mécanique électrique du véhicule.
7. N'installez pas les haut-parleurs là où ils pourraient être exposés à l'eau, à une humidité excessive, à de la poussière ou de la saleté.
8. N'installez pas les composants et ne faites pas courir les câbles près du coffret électrique du véhicule.
9. Faites preuve d'une grande prudence lorsque vous percez ou coupez le châssis du véhicule, en vous assurant qu'aucun câble ou élément de structure essentiel au véhicule ne se trouve sous ou dans la zone sélectionnée.
10. Lorsque vous installez les câbles, assurez vous que les câbles n'entrent pas en contact avec des coins saillants ou des appareils électriques en mouvement. Assurez-vous que les câbles soient fermement attachés et protégés dans toute leur longueur et que leur isolation soit une auto extinction
11. N'utilisez que des câbles ayant la bonne section (AWG) en fonction de la puissance appliquée.
12. En installant un câble par un passage dans le châssis du véhicule, protégez-le avec une rondelle de caoutchouc (passe-fil). Assurez-vous d'utiliser la bonne protection pour les câbles passant près des sources de chaleur.
13. Ne laissez pas courir les câbles en dehors du véhicule.
14. Utilisez des câbles, des connecteurs et des accessoires de haute qualité tels que ceux figurant dans le catalogue Connection.
15. Certificat de garantie: Pour de plus amples informations, veuillez visiter le site Internet Hertz.

SURETE DE SON

UTILISER VOTRE PROPRE SENS ET VOTRE PRATIQUEZ UNE SURETE DE SON. VEUILLEZ VOUS RAPPELER QU'UNE LONGUE EXPOSITION À UN NIVEAU DE PRESSION SONORE TROP ELEVEE PEUT ENDOMMAGER VOTRE SECURITE D'ECOUTE. LA SECURITE DOIT ETRE MIS EN AVANT LORS DE LA CONDUITE.

Informations relatives aux déchets électriques et électroniques (pour les pays européens assurant le tri sélectif des déchets)

Les produits comportant un logo composé d'une poubelle barrée d'une croix doivent être éliminés séparément des ordures ménagères. Ces produits utilisent des composants électriques ou électroniques qui doivent être recyclés par les déchetterie communale ou un centre de recyclage capables de traiter ces produits et composants. Nous vous invitons à contacter votre mairie afin de savoir comment amener ces produits dans le centre de recyclage le plus proche de votre domicile. Le recyclage et une mise au rebut adaptée contribuent à la préservation de l'environnement et à la prévention contre tout effet nocif pour la santé.

Deutsch / German

Les câbles électriques sont très importants car ils affectent directement le facteur d'amortissement et la qualité audio du système; le tableau ci-dessous indique le diamètre du câble, conseillé en fonction de la longueur et de la puissance appliquée.

Le tableau montre la puissance continue dans une charge de 4 Ω. Si la charge décroît, vous devez augmenter la taille du câble de manière proportionnelle.

La sensibilité attribuée n'est pas directement liée à la pression acoustique créée à l'intérieur de la voiture et ne doit pas être utilisée comme unique comparaison avec d'autres caissons de basse.

Xmech: Excursion mécanique maximum: indique la portée du mouvement linéaire maximum du haut-parleur dans les deux directions.
