MODE D'EMPLOI SKMD30E3DS SHARP

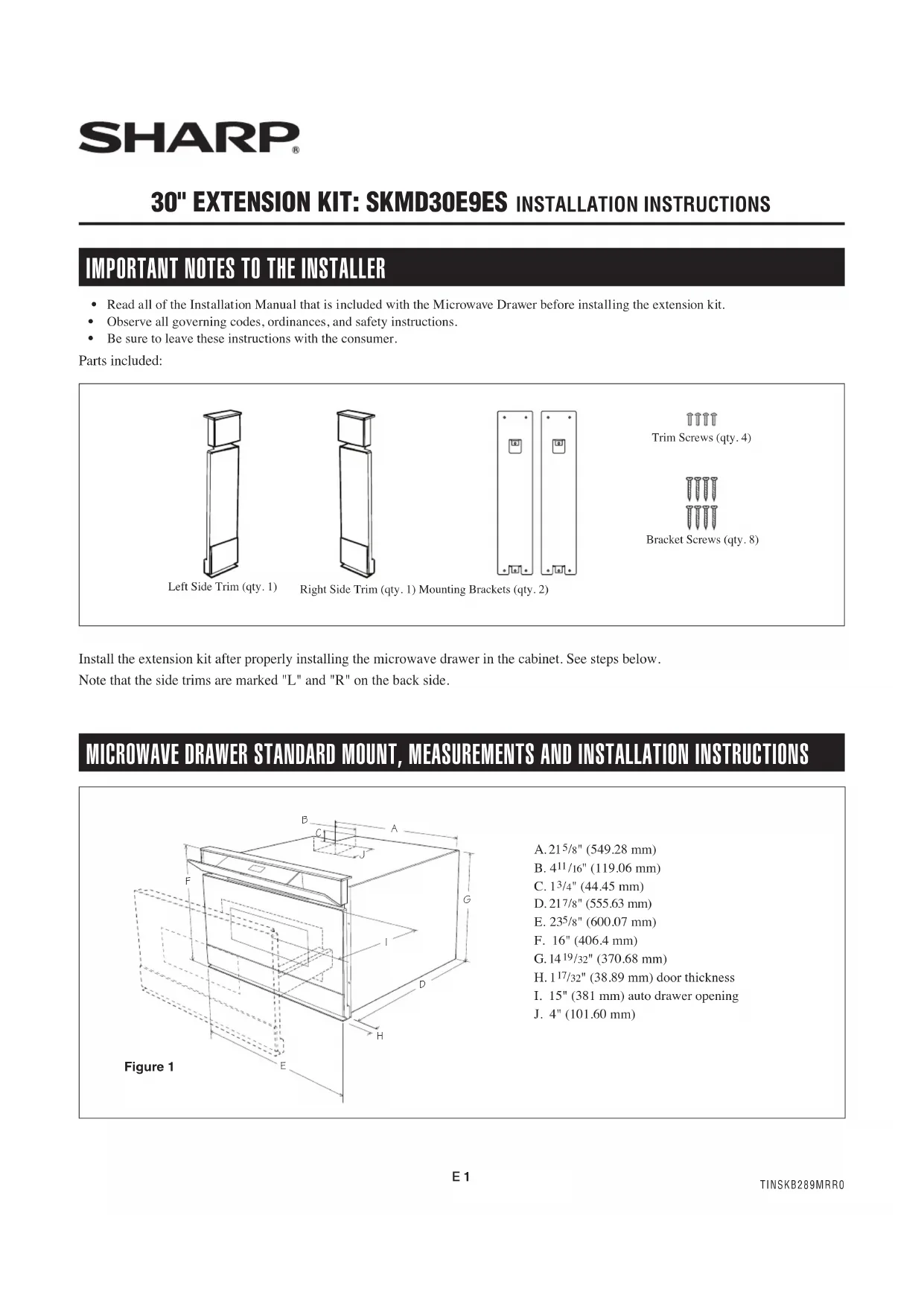

• Veuillez lire toutes les instructions du Manuel d'installation inclut avec le tiroir à micro-ondes avant d'effectuer le montage de la trousse pour extension.
• Veuillez respecter tous les codes de conduite, toutes les ordonnances et instructions de sécurité.
• Veuillez vous assurer de laisser ces instructions au consommateur. Pièces fournies : Garniture du côté gauche (qté. 1)Garniture du côté droit (qté. 1) Supportsdexation(qté.2)Vis de support (qté. 8)Vis de garnitures (qté. 4) Installer la trousse pour extension une fois que le tiroir à micro-ondes est installé de façon adéquate dans l'armoire. Voir les étapes ci-dessous. Veuillez noter que les garnitures de côté indiquent « G » (« L ») et « D » (« R ») sur l'envers. MONTAGE STANDARD DU TIROIR À MICRO-ONDES, DIMENSIONS ET INSTRUCTIONS D'INSTALLATION A. 549,28 mm (21 /8 po)B. 119,06 mm (4 /16 po)C. 44,45 mm (1 /4 po)D. 555,63 mm (21 /8 po)E. 600,07 mm (23 /8 po)F. 406,4 mm (16 po)G. 370,68 mm (4 /32 po) H. épaisseur de la porte : 38,89 mm (1 /32 po) I. ouverture automatique du tiroir : 381 mm (15 po)J. 101 mm (4 po)Figure 1

1. Préparer l'ouverture de l'armoire comme illustré à la Figure 2.

2. Placer le tiroir près de l'ouverture du mur ou de l'armoire.

Brancher le cordon d'alimentation dans la prise.

3. Guider avec précaution le four assemblé dans l'ouverture

préparée. Éviter le contact avec les côtés de l'ouverture et également de pincer le cordon entre le four et le mur.

4. Glisser le tiroir complètement vers l'arrière jusqu'à ce que

les rebords de montage touchent les tasseaux installés dans l'ouverture de l'armoire.

5. Ouvrir le tiroir. En utilisant les 4 trous sur le tiroir comme

gabarit, pré-percer l'armoire avec une mèche de 1,57 mm

6. Fermer letiroir an de terminer l'installation du four. Voir la

/8 po) H. Distance jusqu'au bas du bloc antibasculement : 376,24 mm (14

I. Laisser un chevauchement de 22,22 mm (

/2 po) K. Laisser un chevauchement de 11,11 mm (

/16 po) L. Hauteur du comptoir : 914,40 mm (36 po) M. Laisser un espace minimum de 11,11 mm (

/16 po) N. Le plancher doit être en mesure de supporter 45,4 kg (100 lb) O. Laisser un espace minimum de 104,4 mm (4

/16 po) Q. 30" (762.0 mm) minimum width Les Figures 1 et 2 contiennent de nombreuses dimensions du tiroiràmicro-ondesàtitrederéférencelorsdelaplanication de l'emplacement du tiroir. Le tiroir à micro-ondes peut être installé en dessous de tout four électrique ou à gaz encastré.

• Peut également être installé en utilisant une prise électrique située dans une armoire adjacente à l'intérieur de la limite pouvant être atteinte par le cordon d'alimentation fourni. Le trou d'accès pour le passage du cordon d'alimentation dans l'armoire doit avoir unF 3

7. Retirerles2visdegarnitures dechacun des supportsan de

commencer l'installation. Remarque : Les supports de montage sont déjà assemblés sur les garnitures de côté.

8. Aligner correctement les supports aux rails latéraux du four à

micro-ondes. Voir la Figure 5. BracketSide railsAlign sides and bottom of the 30" mounting brackets to the sides and bottom of the microwave drawer side rails Rails latérauxAligner les côtés et le bas des supportsde montage aux cotés et au basdes rails latéraux du tiroir à micro-ondesSupport Figure 5

9. En utilisant les 4 trous sur le tiroir comme gabarit, pré-percer

l'armoire avec une mèche de 1,57 mm (

10. Placer les garnitures de côté par-dessus les supports de montage,

en alignant les trous de vis. Remarque : chaque garniture de côté est marquée d'un « L » et d'un « R » au dos an d'indiquer les côté gauche (L) et droit (R).

11. Assembler les garnitures de l'extension de 76,2 cm (30 po) à

l'aide des 4 vis de garnitures fournies. Voir la Figure 7.

Figure 7F 4 MONTAGE ENCASTRÉ DU TIROIR À MICRO-ONDES, DIMENSIONS ET INSTRUCTIONS D'INSTALLATION Les Figures 1 et 2 contiennent de nombreuses dimensions du tiroiràmicro-ondesàtitrederéférencelorsdelaplanicationde l'emplacement du tiroir. Le tiroir à micro-ondes peut être installé en dessous de tout four électrique ou à gaz encastré.

• Peut également être installé en utilisant une prise électrique située dans une armoire adjacente à l'intérieur de la limite pouvant être atteinte par le cordon d'alimentation fourni. Le trou d'accès pour le passage du cordon d'alimentation dans l'armoire doit avoir un diamètre minimum de 38 mm (1

/2 po) et ébavurés an d'éliminer les bords coupants.

Veuillez toujours laisser une longueur de cordon d'alimentation sufsante jusqu'à la prise électrique an d'éviter toute tension. Veuillez toujours vérier les exigences des normes électriques.

Drawer faceTrim face Note: the mounting surface of the finished cleat must sit 1 /32" (38.9 mm) back from the face of the cabinet. Bloc antibasculement Vue du dessus Tasseau de montage Façade du tiroir Façade ** Remarque: la surface de montage du tasseau doit être en retrait de 38,89 mm (1 17/32 po) de la façade de l'armoire. Figure 3 A. Largeur de l'ouverture avec tasseau de montage : 596,9 mm (22

/32 po) à partir de la façade du tasseau jusqu'à la façade de l'armoire Remarque : Pour les armoires déjà installées dont l’ouverture est de 76,2 cm (30 po) nécessitant un montage standard, vous devrez installer des panneaux de remplissage sur l’un des deux côtés de ladécoupeand’effectuerlemontagedelatroussedepanneaux d’extension.

/32 po) H. épaisseur de la porte : 38,89 mm (1

I. ouverture automatique du tiroir :

381 mm (15 po) J. 101 mm (4 po)

1. Préparer l'ouverture de l'armoire comme illustré à la Figure 2.

/16 po) jusqu'au bas du bloc antibasculement

/8 po) L. Le plancher doit être en mesure de supporter 45,4 kg (100 lb) M. Ouverture : 412,75 mm (16

• Voir la Figure 4C pour plus de détails N. Laisser un espace de 104,4 mm (4

Anti-Tip blockSuggested electricaloutlet location Emplacement de la prise électrique suggéré*Illustré sans fourVue de faceBloc antibasculement Figure 4 A. Largeur de l'ouverture avec tasseau de montage : 561,97 mm (22

/8 po) à partir de l'ouverture jusqu'au dessus de la tablette

2. Placer le tiroir près de l'ouverture du mur ou de l'armoire.

Brancher le cordon d'alimentation dans la prise.

3. Guider avec précaution le four assemblé dans l'ouverture

préparée. Éviter le contact avec les côtés de l'ouverture et également de pincer le cordon entre le four et le mur.

4. Glisser le tiroir complètement vers l'arrière jusqu'à ce que

les rebords de montage touchent les tasseaux installés dans l'ouverture de l'armoire.

5. Ouvrir le tiroir. En utilisant les 4 trous sur le tiroir comme

gabarit, pré-percer l'armoire avec une mèche de 1,57 mm

/16 po). Fixer le tiroir à l'aide des 4 vis fournies. Voir la Figure 5. Side Rail Rail latéral Figure 5

6. Fermer le tiroir an de terminer l'installation du four.Voir la

commencer l'installation. Remarque : Les supports de montage sont déjà assemblés sur les garnitures de côté.

8. Aligner correctement les supports aux rails latéraux du four

à micro-ondes. Voir la Figure 7. BracketSide railsAlign sides and bottom of the 30" mounting brackets to the sides and bottom of the microwave drawer side rails Rails latérauxAligner les côtés et le bas des supportsde montage aux cotés et au basdes rails latéraux du tiroir à micro-ondesSupport Figure 7F 6 Sharp Électronique du Canada Ltée, 335, rue Britannia Est • Mississauga, Ontario L4Z 1W9 • Canada

9. En utilisant les 4 trous sur le tiroir comme gabarit, pré-percer

l'armoire avec une mèche de 1,57 mm (

10. Placer les garnitures de côté sur le dessus les supports de

montage, en alignant les trous de vis. Remarque : chaque garniture de côté est marquée d'un « L » et d'un « R » au dos an d'indiquer les côté gauche (L) et droit (R).

11. Assembler les garnitures de l’extension de 76,2 cm (30 po)

à gauche et à droite à l’aide des 4 vis de garnitures. Voir la Figure 9. Figure 9
