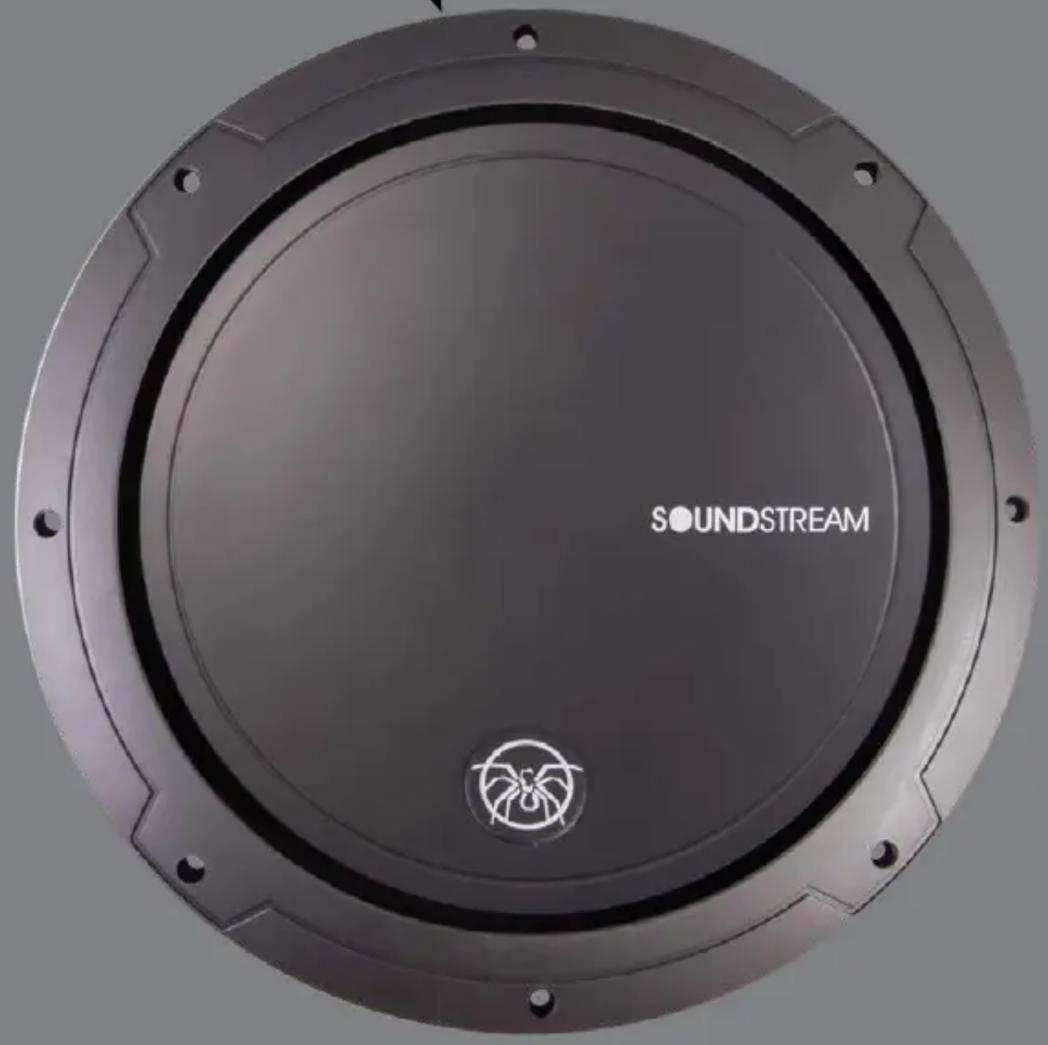

Reference R1.124 - Caisson de basses Soundstream - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses
Marque	Soundstream
Modèle	Reference R1.124
Impédance	Dual 2 ohms
Diamètre du haut-parleur	12 pouces (30,5 cm)
Puissance RMS	850 W
Puissance maximale	850 W
Sensibilité	83,28 dB
Réponse en fréquence (Fs)	29,57 Hz
Matériau du cône	Pâte à papier pressée (Pressed Paper Pulp)
Suspension	Inversée (Inverted Surround)
Bobine mobile	2,5 pouces (6,35 cm), 4 couches, sur support aluminium
Terminaux	Nickelés, 8 ga (compression)
Araignée	Poly-coton (Poly-Cotton Suspension Spider)
Plaque arrière	Ventilée en T-Yoke
Cache-poussière	PP surdimensionné
Panier	Aluminium moulé
Volume d'enceinte scellée recommandé	1,0 pi³ (28,3 L)
Volume d'enceinte portée recommandé	2,0 pi³ (56,6 L), évent 2 x 12 pouces (5 x 30,5 cm)
Fréquence d'accord (F3) en enceinte portée	35 Hz
Matériau du baffle recommandé	MDF 3/4 pouce (19 mm), baffle double 1,5 pouce (38 mm)
Entretien	Nettoyer avec un chiffon doux et sec. Éviter l'humidité.
Sécurité	Débrancher l'alimentation avant nettoyage. Ne pas exposer à l'eau.
Pièces détachées / réparabilité	Contacter un revendeur agréé Soundstream.

FOIRE AUX QUESTIONS - Reference R1.124 Soundstream

Quelle est l'impédance du subwoofer R1.124 ?

Le subwoofer a une impédance Dual 2 ohms, ce qui permet de le câbler en série (4 ohms) ou en parallèle (1 ohm).

Quelle puissance amplifier recommandée pour ce caisson ?

Il est recommandé d'utiliser un amplificateur délivrant entre 850 W RMS et 1700 W RMS en crête, selon l'impédance de charge.

Quel volume d'enceinte pour une utilisation scellée ?

Le volume optimal pour une enceinte scellée est de 1,0 pi³ (28,3 litres).

Quel volume d'enceinte pour une utilisation portée ?

Pour une enceinte portée, le volume optimal est de 2,0 pi³ (56,6 litres) avec un évent de 2 x 12 pouces.

Comment câbler les bobines double 2 ohms pour une charge de 1 ohm ?

Connectez les deux bobines en parallèle : reliez les bornes positives ensemble et les bornes négatives ensemble. L'impédance résultante est de 1 ohm.

Quel type de bois utiliser pour l'enceinte ?

Utilisez du MDF de 3/4 pouce (19 mm) pour les parois, et doublez l'épaisseur du baffle à 1,5 pouce (38 mm) pour plus de rigidité.

Faut-il ajouter du rembourrage dans l'enceinte ?

Une couche mince de poly-fill peut améliorer la réponse en lissant les réflexions internes, mais n'est pas obligatoire.

Quelle est la fréquence de résonance (Fs) de ce subwoofer ?

La fréquence de résonance est de 29,57 Hz, ce qui le rend adapté aux basses profondes.

Puis-je utiliser ce subwoofer dans une enceinte de type band-pass ?

Ce subwoofer n'est pas spécifiquement conçu pour les enceintes band-pass. Il est recommandé de suivre les plans scellés ou portés fournis.

Comment entretenir le subwoofer ?

Nettoyez délicatement le cône et la suspension avec un chiffon doux et sec. Évitez tout contact avec l'eau ou les produits chimiques.

MODE D'EMPLOI Reference R1.124 Soundstream

SOUNDSTREAM

2013

REFERENCE

SUBWOOFERS

R1.122 R1.124

Thank you for choosing SOUNDSTREAM woofers. Designed and engineered in the USA, this product combines innovative technology with the finest materials to consistently deliver Absolutely State of the Art performance, sound quality, reliability, and value. This SOUNDSTREAM product reflects our commitment to offer you unparalleled performance and quality for years of dependable service and listening enjoyment.

Features, Parameters, & Dimensions

Pressed Paper Pulp Cone

Inverted Surround

2.5" 4-layer VC on Aluminum Former

Nickel Plated 8ga. Compression Terminals

Poly-Cotton Suspension Spider

Vented T-Yoke Back-plate

PP Oversized Dust cap

Cast Alluminum Basket

R1.122
R1.124

IMPEDANCE	DUAL 2OHM	DUAL 2OHM
Re 3.62 7.23	3.62	7.23
Fs (Hz) 28.39	29.57	29.57
QES 0.63 0.71	0.63	0.71
QMS 7.72 7.25	7.72	7.25
Qts 0.58 0.65	0.58	0.65
DIAM 12INCH	218INCH	12INCH
MMD 288.34	648.54	264.85
VAS 42.82 44	342.82	44.37
BL 17.39 22.9	917.39	22.99
MMS 294.59	7294.159	271.11
SEN 83.10 83.	283.10	83.28
RMS/MAX	850 850	850

Enclosure Dimensions

Included in this manual are a number of different enclosure suggestions. These are by no means the only enclosures to use, but they provide a starting point to determine the correct enclosure for your needs many factors must be addressed (amount of power, vehicle, placement, crossovers, etc.) Therefore, as always, SOUNDSTREAM recommends that your subwoofer be installed by an authorized SOUNDSTREAM dealer.

All enclosures should be made of .75" (3/4") material only. When possible, make the baffle 1.5" (1 1/2) thick and add .75" (3/4") to the depth of the enclosure to compensate. All volumes INCLUDE vent/port and subwoofer displacements. DO NOT change the volume unless you plan on adding a substantial amount of bracing. For added performance, applying a coat of fiberglass resin to the interior walls will greatly improve sealing the enclosure. Adding a thin layer of poly-fill will improve response by smoothing out reflections within the enclosure.

Enclosure Recommendations

SEALED	R1.122	R1.124
OPTIMUM	1.00 CU FT	1.00 CU FT
PORTED
OPTIMUM	2.0 CU FT.	2.0 CU FT.
PORT WxL	2"x12"	2"x12"
F3 (Hz)	35	35

SOUNDSTREAM
