NA-168ZS1 - Lave-linge PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge frontal
Marque	Panasonic
Modèle	NA-168ZS1
Capacité de lavage	8 kg
Dimensions (L × P × H)	596 mm × 635 mm × 840 mm
Poids net	78 kg
Tension nominale	220-240 V
Fréquence nominale	50 Hz
Puissance nominale maximale	2000-2350 W
Puissance de chauffe (lavage)	2000 W (230 V)
Puissance de chauffe (vapeur)	1000 W (230 V)
Pression d'eau	0,03 - 1 MPa
Vitesse d'essorage maximale	1600 tr/min
Classe énergétique	A+++
Consommation d'énergie annuelle	117 kWh / an
Consommation d'eau annuelle	9750 L / an
Niveau sonore (lavage)	53 dB
Niveau sonore (essorage)	72 dB
Programmes de lavage	Coton, Synthétique, Délicat, Couette, Laine, Mix, Couleurs, AutoCare, Eco 20°C, Rapide 50 min, Rapide 15 min, Lavage et vapeur (Coton, Chemises, Anti-allergie), Vapeur uniquement (Rafraîchir 25, Repassage Facile)
Fonctions spéciales	ECONAVI, Vapeur, Sécurité enfants, Départ différé, Anti-taches, Rinçage plus, Anti-froissage, Prélavage
Entretien et nettoyage	Filtre d'alimentation en eau, filtre de vidange, tiroir à lessive, tambour
Sécurité	Sécurité enfants, verrouillage porte, protection contre les fuites
Accessoires inclus	Coude, capuchons (2), tuyau d'alimentation en eau

FOIRE AUX QUESTIONS - NA-168ZS1 PANASONIC

Que faire si la porte ne s'ouvre pas après un cycle ?

La porte reste verrouillée pendant un cycle. Attendez la fin du programme ou appuyez sur Départ/Pause pour la déverrouiller. Si elle ne s'ouvre pas, vérifiez que la Sécurité enfants n'est pas activée (appuyez 5 secondes sur Option pour la désactiver). En cas d'urgence, utilisez la languette de déverrouillage sous le cache du filtre de vidange.

Pourquoi l'eau n'entre-t-elle pas dans la machine ?

Vérifiez que le robinet d'eau est ouvert et que le filtre d'alimentation en eau n'est pas bouché (nettoyez-le). Si le tuyau est gelé, enroulez des serviettes chaudes autour. Assurez-vous que la pression d'eau est comprise entre 0,03 et 1 MPa.

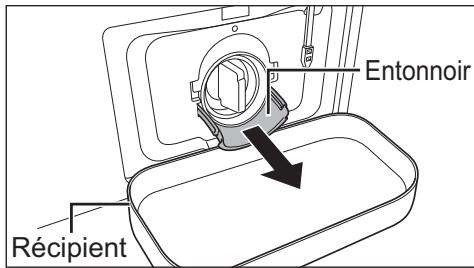

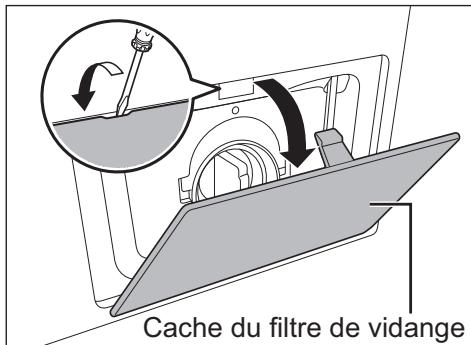

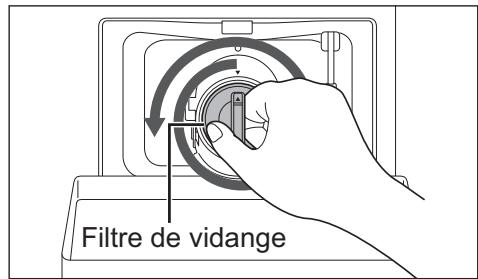

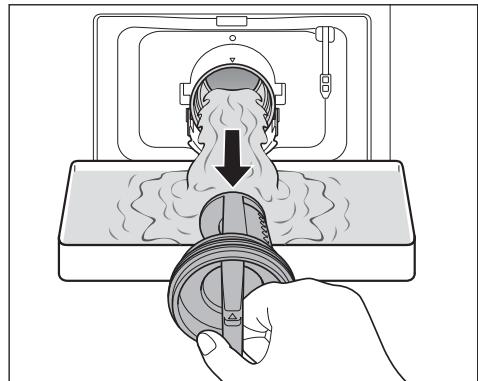

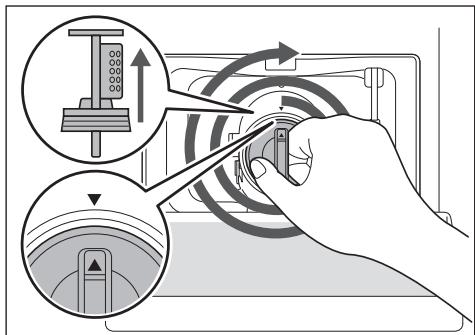

Comment nettoyer le filtre de vidange ?

Mettez la machine hors tension et débranchez-la. Ouvrez le cache du contrôle de vidange avec un tournevis plat, placez un récipient, puis desserrez lentement le filtre pour vidanger l'eau. Retirez les peluches et saletés, puis revissez bien. Faites-le une fois par mois.

Que signifie le code d'erreur U11 ?

Le code U11 indique un problème de vidange. Vérifiez que le tuyau de vidange n'est pas bouché, plié ou immergé, et qu'il ne dépasse pas 3 mètres. Nettoyez le filtre de vidange. Après correction, ouvrez et fermez la porte, puis appuyez sur Départ.

Comment utiliser le programme vapeur ?

Sélectionnez un programme vapeur comme Rafraîchir 25 ou Repassage Facile. Ne mettez pas de lessive ni d'adoucissant. Les vêtements doivent être secs ou légèrement humides. Le programme utilise de la vapeur pour rafraîchir et défroisser.

Quelle est la capacité maximale de linge ?

La capacité maximale est de 8 kg pour le coton. Pour les autres programmes, elle peut être inférieure (ex: 4 kg pour synthétique, 2 kg pour laine). Ne dépassez pas la charge indiquée dans le tableau des programmes.

Comment activer la sécurité enfants ?

Appuyez sur le bouton Option pendant au moins 5 secondes jusqu'à ce que le symbole s'affiche. Cela verrouille la porte et les boutons. Pour désactiver, refaites la même procédure.

Que faire si la machine vibre excessivement ?

Vérifiez que les tiges d'ancrage de transport ont été retirées (4 tiges). Assurez-vous que la machine est de niveau en ajustant les pieds. Ne surchargez pas le tambour et répartissez bien le linge.

Comment régler l'heure de fin de programme ?

Appuyez sur le bouton Temps, utilisez les flèches pour sélectionner l'heure souhaitée (jusqu'à 24h), puis validez avec OK. Le programme se terminera à l'heure choisie. Ne pas utiliser avec le programme Laine.

Quels types de lessive utiliser ?

Utilisez une lessive adaptée au programme et au type de linge. Pour les blancs, une lessive standard (température jusqu'à 90°C). Pour les couleurs, une lessive sans eau de Javel. Pour la laine, une lessive spéciale laine. Respectez les dosages indiqués sur l'emballage.

MODE D'EMPLOI NA-168ZS1 PANASONIC

Caractéristiques techniques

N° de modèle	NA-140ZS1	NA-168ZS1
Tension nominale	220 - 240 V
Fréquence nominale	50 Hz
Puisance nominale d'énergie maximale	2000 - 2350 W
Puisance nominale d'énergie de chauffage	Lavage: 2000 W (230 V)Vapeur: 1000 W (230 V)

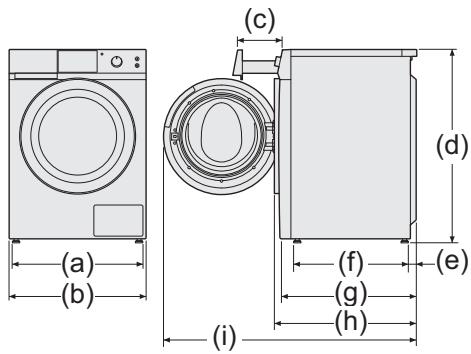

Dimensions de la machine	596 mm (L) × 635 mm (P) × 840 mm (H)
Poids de la machine	78 kg
Masse maximale de linge sec	10 kg	8 kg
Consommation d'eau	Se reporter à la section «Consommation d'eau et d'électricité». (P.50)
Pression de l'eau courante	0,03 - 1 MPa

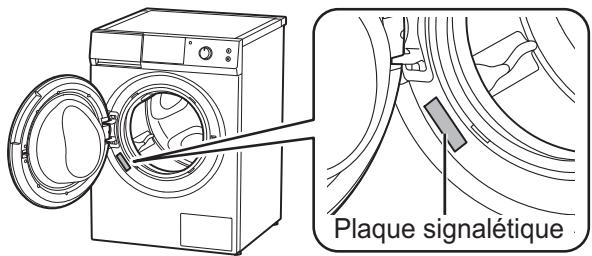

Vérification de l'alimentation électrique

La puissance nominale du lave-linge est indiquée sur la plaque signalétique. S'assurer qu'elle correspond aux caractéristiques de la résidence.

Panasonic Corporation

http://www.panasonic.com

Mode d'emploi et consignes d'installation

Lave-linge

(Usage domestique)

N° de modulo

NA-140ZS1

NA-168ZS1

Sommaire

MESURES DE SECURITÉ	4
Préliminaires	8
Lavage	14
Fonctions optionnelles	24
Entretien	33
Dépannage	36
Installation / Autres	41

Merci d'avoir acheté ce lave-linge.

• Veiller à suivre attentivement ces instructions pour une utilisation sûre et faisable.
• Conserver ce mode d'emploi pour référence future.

Mesures de sécurité

■ Mesures de sécurité 4

Préliminaires

Contrôle du lave-linge 8 Avant le lavage 9 Panneau de commande 10 Lessive 12

Lavage

Lavage (Méthode de base) 14 Lavage Lavage en mode Eco 16 • Liste des programmes 18 Détails des programmes 20 • Conseils pour chaque programme 22

Fonctions optionnelles

■ Modification des réglages de programme. 24 - Modification de la température [1°C] 24 - Modification de la vitesse d'essorage [0 t/min] 25 - Réglage de l'heure de la fin de programme [Temps] 25 Lavage avec les fonctions optionnelles 26 - Économie d'énergie et de temps [Rapide / Eco] 26 - Reduction des pris [Anti-froissage] 27 - Sélection et execution de processus [Mode] 27 ·Rinçage minutieux [Rinçage plus] 28 - Préavage [Pré-lavage] 29 - Retrait des taches [Anti-taches] 29 ■ Modification des réglages du lave-linge 30 Annulation de la sonnerie [Sonnerie] 30 Annulation des volumes sonores [Volume sonore] 30 - Réglage de la luminosité de l'écran [Luminosité] 31 - Modification de la langue [Langue] 31 - Réglage de la sécurité enfants [Sécurité enfants] 32

Entretien

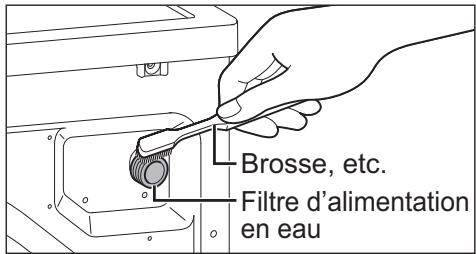

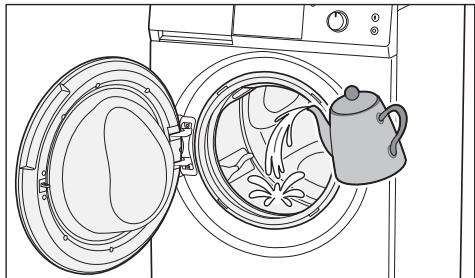

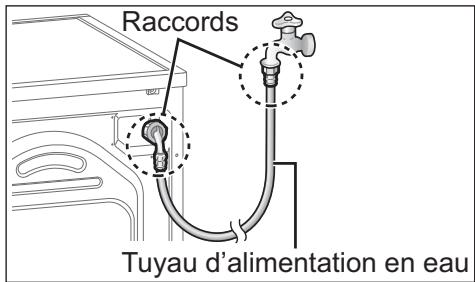

Entretien. 33 Filtre d'alimentation en eau 33 · Si le tuyau d'alimentation en eau est gelé. 33 · Tiroir à lessive 34 · Lave-linge 34 Tambour 34 Filtre d'évacuation 35

Dépannage

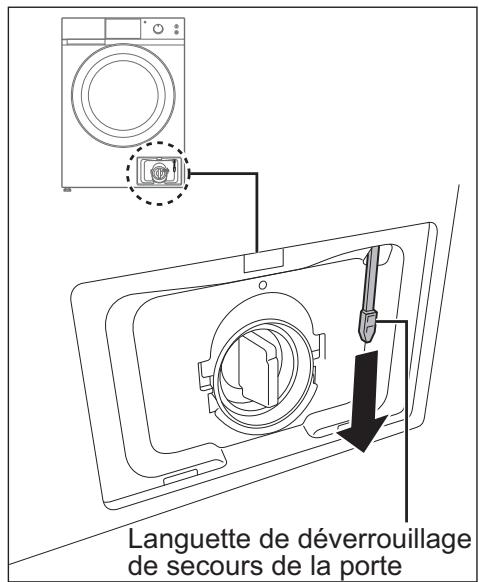

■ Ouverture de la porte en cas d'urgence. 36 Dépannage 37 ■ Affichage d'erreur. 40

Installation / autres

(Faire effectuer l'installation par une personne du SAV)

■ Choix de l'emplacement idéal 41 ■ Déplacement et installation 42 ■ Raccordement des tuyaux 44 ■ Vérification après l'installation 46 Protection de l'environnement 48 Consommation d'eau et d'électricité 50 Fiche produit 51 - Caractéristiques techniques. Verso

Les images de ces instructions sont tirées du modèle NA-140ZS1, sauf indication contraire.

Mesures de sécurité

Lire et suivre les mesures de sécurité suivantes.

Risque de blessures corporelles, voire mortelles.

Pour assurer la sécurité de l'utilisateur et de sa famille

• Cette machine peut être utilisée par les enfants âgés de huit ans et plus, ainsi que par les personnes disposant de capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances, à condition que ces enfants ou personnes soient surveillés ou formés à son utilisation en toute sécurité et qu'ils comprennent les risques encourus.
• Ne pas laisser les enfants jouer avec cette machine.
• Ne pas laisser les enfants effectuer le nettoyage ou l'entretien sans surveillance.
• Tenir les enfants de moins de trois ans à l'écart à moins qu'ils ne soient sous surveillance permanente.
• Tenir cette machine éloignée de toute flamme nue. Ne pas mettre de matériaux inflammables ou vêtements imbibés de ces produits dans le tambour. Les éloigner de la machine. (Pour éviter une explosion ou un incendie)
• Par exemple : Diluants, essence, kérosène, benzine, alcool, etc.
• Pour éviter de se blesser, ne pas toucher le tambour avant son arrêt complet.

Pour éviter une électrocution, une surchauffe, une combustion ou un incendie

Utiliser uniquement une prise conforme à la tension nominale de cette machine. Ne pas utiliser un adaptateur de prise secteur ou un cable de rallonge. - Ne pas toucher un cable/fiche d'alimentation endommagé. Si le cable d'alimentation est endommagé, le faire remplacer par le fabricant, un technicien après-vente/agréé ou une personne de qualifications équivalentes pour éviter tout risque. - Ne pas toucher le cable d'alimentation avec des mains humides. - Toujours enficher à fond la fiche d'alimentation dans la prise secteur. - Ne pas tenir ou tirer le cable d'alimentation lors du débranchement de la fiche de la prise secteur. - Débrancher le cable d'alimentation avant le nettoyage.

Réparations

• Ne jamais démonter, réparer ou modifier la machine. En cas de dysfonctionnement ou de panne, arrêtez immédiatement la machine, débranchez le cable d'alimentation et contactez le service du service clientèle pour réparation.

Usage correct

• Cet appareil ne doit être utilisé que pour des textiles identifiés comme étant lavables en machine.
• Ne pas le raccorder à une alimentation en eau chaude.
• Ne pas obstruer les ouvertures de la partie inférieure avec un tapis, etc.

Pour éviter les fuites d'eau

Utiliser le jeu de tuyaux neuf fourni avec la machine, ne jamais réutiliser l'ancien. - Fermer le robinet si la machine ne va pas être utilisée pendant longtemps (les vacances par exemple). L'eau pourrait fuir pendant l'absence et endommager la résidence.

Pour éviter les blessures ou brûlures

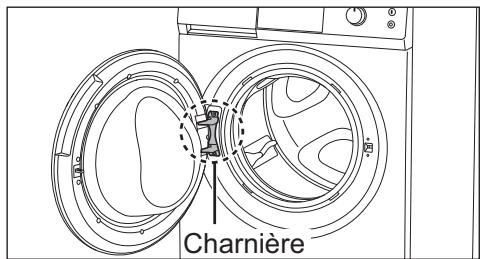

• Tenir les doigts à distance de la charnière à l'ouverture et à la fermeture de la porte.
• Ne pas monter sur la machine.

Attention

Lors de l'utilisation de la vapeur ou un lavage à haute température, faire attention de ne pas se brûler. Le tuyau de vidange, le tambour, le hublot de porte, et le linge seront chauds.

Pour éviter d'endommager le lave-linge et d'abimer le linge

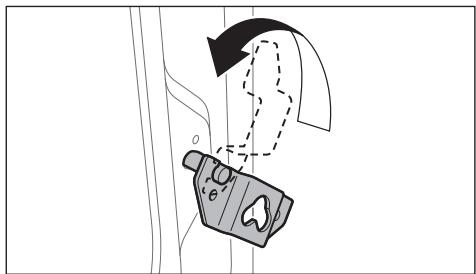

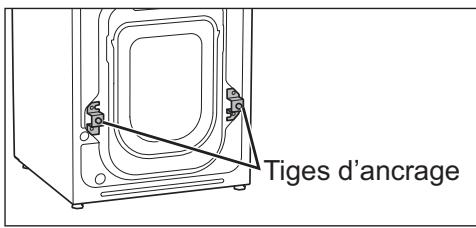

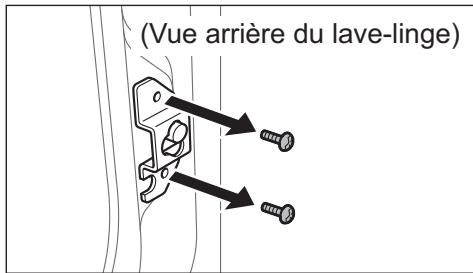

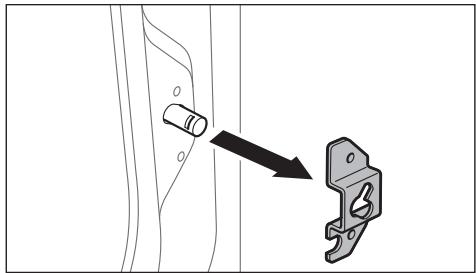

Ne pas faire fonctionner le lave-linge sans que les tiges d'ancrage soient retirées.

Dans le cas contraire, le lave-linge vibrera de manière excessive.

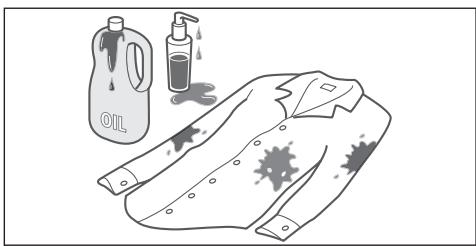

Ne pas laver de linge très taché d'huile végétale ou de maquillage, etc. L'huile peut venir chaude et déformer le joint de porte, entraînant par la suite des fuites d'eau.

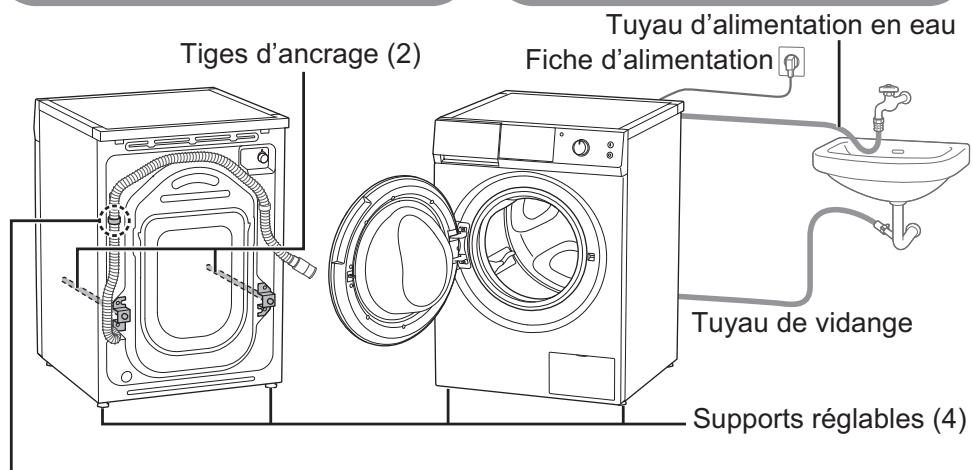

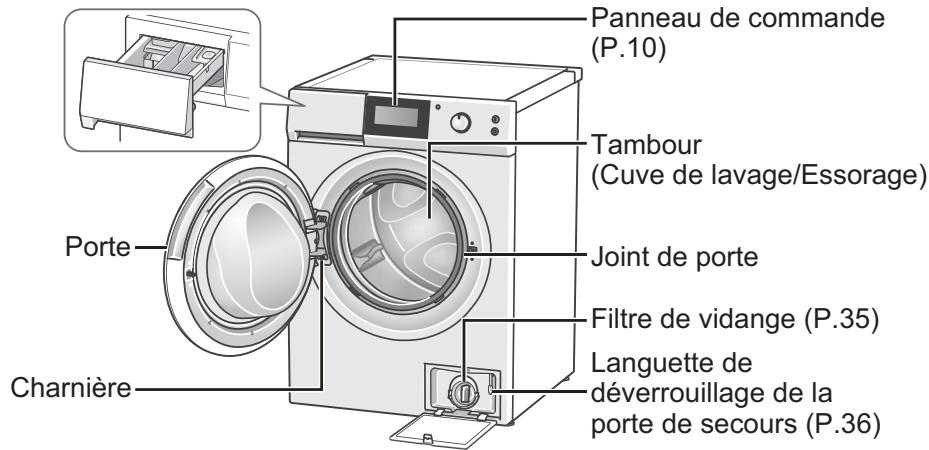

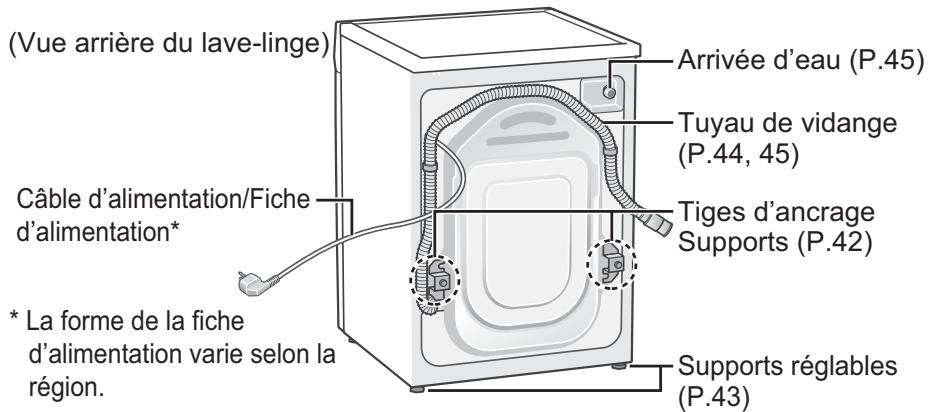

Contrôle du lave-linge

Tiroir à lessive (P.12)

Accessoires

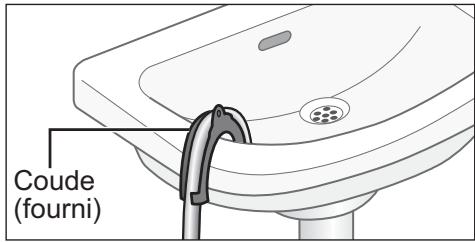

✓ Coude (P.45)

Capuchons (2) (P.43)

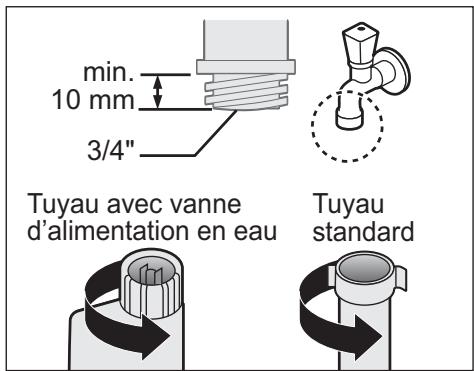

Tuyau d'alimentation en eau* (P.44, 45)

*Le tuyau fourni varie selon la région dans laquelle le lave-linge est vendu.

Tuyau standard

Tuyau avec vanne d'alimentation en eau

Contrôle avant utilisation

À la première utilisation ou après un arrêt prolongé, vérifier les éléments suivants.

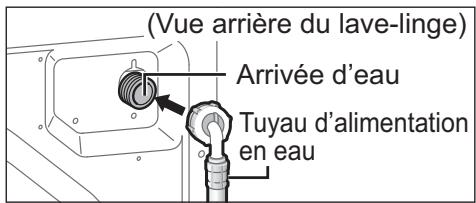

• Contrôler le serrage correct du tuyau d'alimentation en eau et du tuyau de vidange. (P.44) Le raccordement du tuyau d'alimentation en eau est correct lors de l'ouverture du robinet.
• La fiche d'alimentation est branchée.

Avant la première utilisation

Il peut y avoir quelques gouttelettes d'eau ou de la condensation dans le lave-linge en raison de l'inspection réalisée en usine avant l'expédition. Pour rincer les résidus, etc., suivre les instructions ci-dessous :

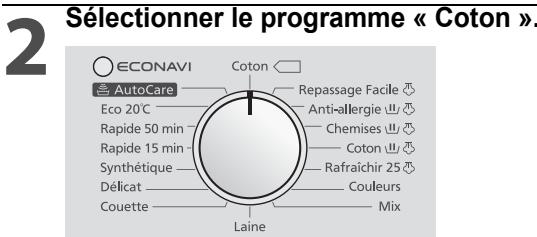

• Programme « Coton »
• Réglage par défaut : 40 °C
• Pas de lessive, ni vêtements

Préparation du linge

Lire les étiquettes des vêtements, et trier ces derniers par couleur, type de tissu et degré de saleté. Ceci permet de choisir le programme et la température corrects.

Vétements tachés

• Appliquer du détachant sur les surfaces tachées. Pour les vêtements très tachés, les laver en premier à la main ou utiliser la fonction « Anti-taches ». (P.29)

Tri des vêtements

• Laver séparément les vêtements qui ne sont pas grand teint. (jeans, vêtements sombres, etc.)

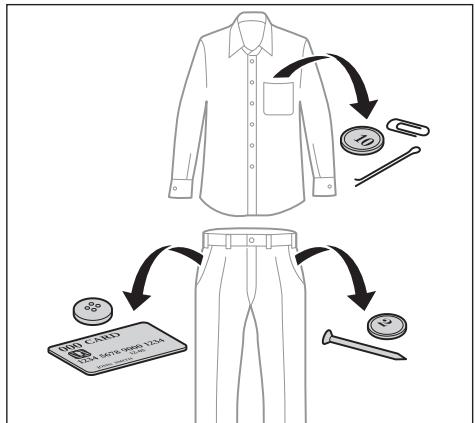

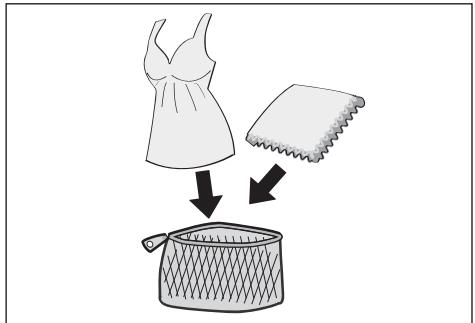

Avant de placer les vêtements dans le tambour

Pour éviter d'abîmer les vêtements ou d'endommager le lave-linge, suivre les consignes ci-dessous.

• Retirer tout corps étranger (pièces de monnaie, pins, agrafes, clous) des vêtements.

• Attacher les lacets des tabliers, etc. Vêtements avec tissus grattés : Les retourner. Vêtements avec fermétures : Fermer les fermétures et les retourner. Petites pièces, soutiens-gorge à armatures métalliques, dentelles : Les placer dans le filet de lavage.

• Retirer les cheveux, les poils d'animal, le sable, etc. avant le lavage.
• Vêtements très sales ou avec des taches coriaces : Effectuer un lavage à la main léger au préalable.

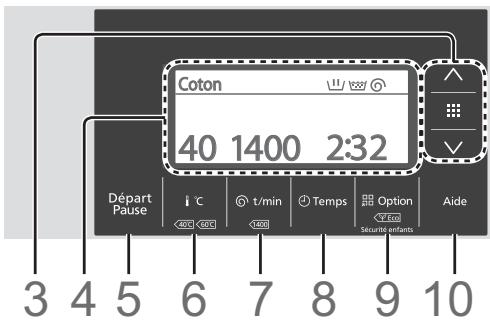

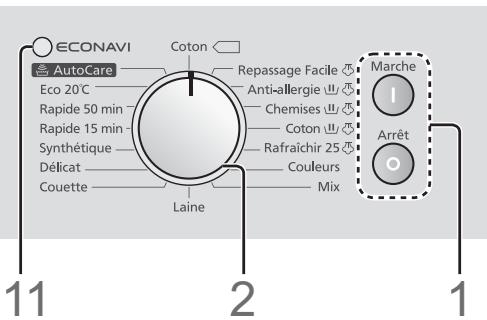

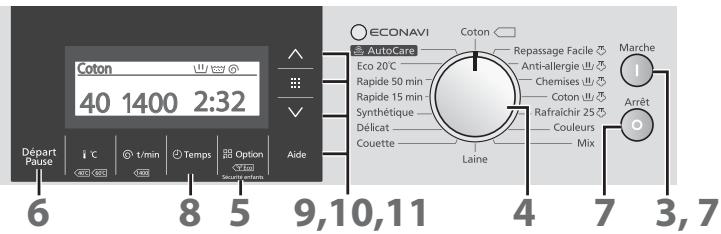

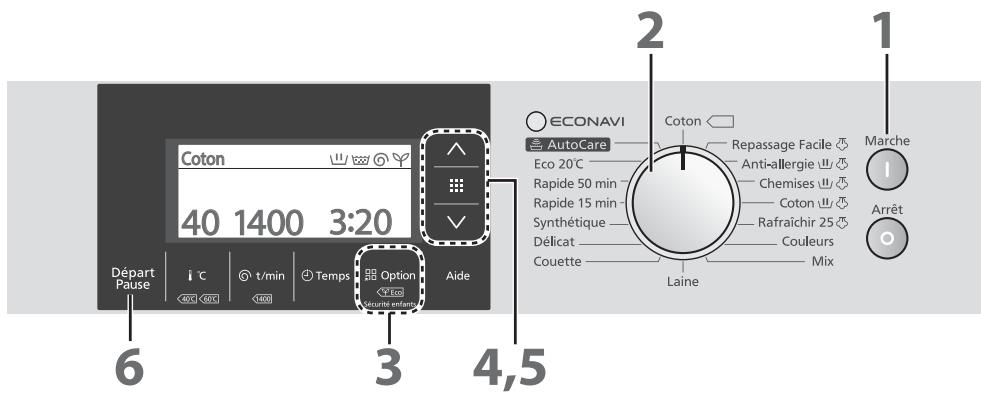

Commandes

1. Boutons d'alimentation [Marche] [Arrêt]
2. Cadran de sélection de programme Utiliser ce cadran pour désirer le programme adaptable au linge. (P.18)
3. Boutons de sélection [A] [V] Bouton de validation [E] Sélectionner une fonction puis la valider.
4. Écran (P.11)
5. Bouton Départ / Pause [Départ / Pause] Pour lancer ou mettre en pause le programme de lavage.
6. Bouton de température [1°C] Pour désirer la température de l'eau. (P.24) (Froid) - 90 (90 °C)
7. Bouton Vitesse d'essorage [ 6 t/min] Pour choisir la vitesse d'essorage. (P.25)
8. Bouton Temps [Temps] Pour programmer l'heure à laquelle le programme se terminera. (P.25)
9. Bouton Option [Option] Utiliser ce bouton pour ajouter d'autres fonctions ou pour modifier les réglages de la machine. (P.26 - 31)
10. O: Sécurité enfants Appuyer et maintenir le bouton « Option » enfoncé pendant au moins cinq secondes pour verrouiller la porte et autres boutons.

10. Bouton Aide [Aide]

Affiche une description du programme actuellement sélectionné au cadran de sélection de programme.

• Appuyer une nouvelle fois sur le bouton pour revenir à l'affichage précédent.

11. Témoin ECONAVI

S'allume ou clignote lors de l'exécution du programme « AutoCare ». (P.23)

REMARQUE

Il n'est pas possible de mettre la machine sous tension immédiatement après l'avoir mise hors tension. Patienter que le logo Panasonic disparaisse (environ trois secondes). Si le bouton « Départ / Pause » n'est pas appuyé dans les dix minutes qui suivent la mise sous tension, le lave-linge s'arrête automatiquement.

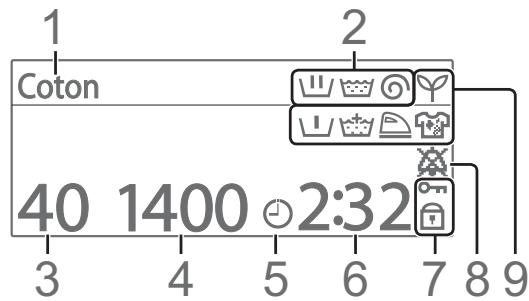

Écran

Cette illustration présente toutes les indications aux fins d'explication.

1. Nom du programme
2. Processus

Chaque témoin clignote pour indiquer le processus actuel, puis s'éteint une fois le processus terminé.

lavage	◎	essorage
rinçage	VID	vidange

s'affiche au même endroit que

1. Température
2. (Froid) - 90 (90 °C)
3. Cycles d'essorage
4. Minuterie
5. Temps restant

Cet indicateur indique le temps approximatif restant avant la fin du programme.

1. Verrouillage

La porte est verrouillée. - Oπ: La porte et les boutons sont tous verrouillés (Sécurité enfants).

1. Extinction de la sonnerie

S'allume lorsque la sonnerie de fin de programme a été désactivée. (P.30)

1. Fonctions optionnelles

Les fonctions optionnelles s'affichent. (P.26, 27, 28, 29)

Vapeur S'allume si un programme utilisant de la vapeur est sélectionné. Clignote si le programme « Repassage Facile » ou « Rafraîchir 25 » est en cours.

Remarque

Il est possible de changer la langue d'affichage. (P.31)

Contact

• Les boutons de commande sont capacitifs (sauf les boutons d'alimentation). Toucher les boutons directement avec vos doigts nus. Si une serviette mouillée ou du détergent touche un bouton de commande, le lave-linge risque de ne pas fonctionner correctement.

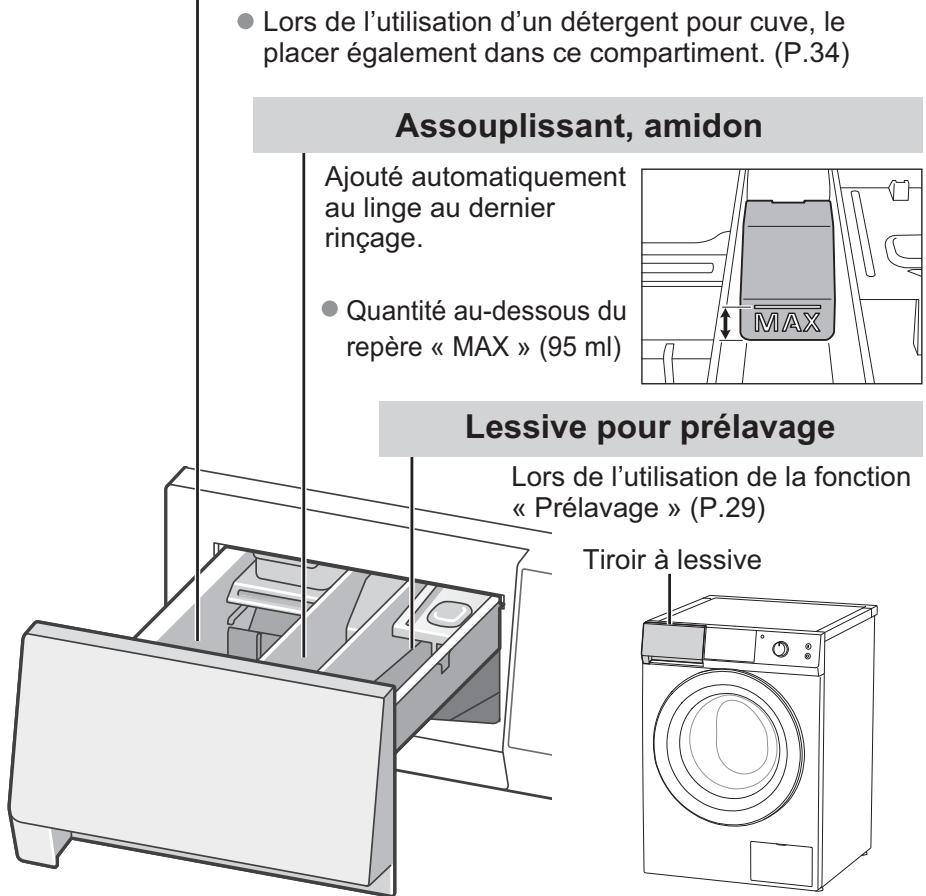

Lessive

• Ajouter de la lessive, etc. avant d'appuyer sur le bouton « Départ / Pause »
• Lire les instructions apposées sur l'emballage de la lessive ou autre agent, pour savoir la quantité correcte selon le volume de vêtements, le degré de saleté et la durée de l'eau.

Attention

Ne pas faire fonctionner ce lave-linge avec le tiroir à lessive retiré. Ceci pourrait provoquer des fuites d'eau.

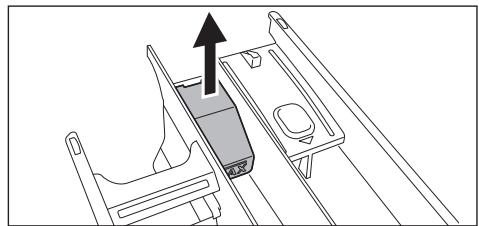

Lessive

Utiliser une lessive qui ne mousse pas trop.

Lors de l'utilisation d'une lessive destinée à des températures inférieures à 20°C (aussi basse que 15°C), le programme « Eco 20°C » est conseillé.

Pour éviter l'accumulation de la lessive en poudre dans le tiroir à lessive : - Essuyer le tiroir à lessive avec un chiffon. Casser les grumeaux de lessive. Si de la poudre reste dans le tiroir, la verser directement dans le tambour. - En cas d'oubli d'ajouter de la lessive avant le démarrage du lavage : Sélectionner « avec le « Mode » (P.27) pour vidanger l'eau, puis recommencer.

Remarque

• Ne pas ajouter de lessive dans le tiroir à lessive si les instructions de l'emballage précisent de la verser directement dans le tambour.

La lessive peut ne pas être entraînée librement et peut parfois rester bloquée dans le tiroir, entraînant l'eau de déborder du tiroir.

Prélavage

• Il faut séparer la lessive pour le prélavage et le lavage à la main. Utiliser la lessive en poudre pour le lavage à la main. La lessive liquide est emportée lors du prélavage.

Adoucisseur d'eau

Si la durée de l'eau est élevée dans votre région (dureté totale (1,3 mmol/L ou plus)), il est conseillé d'utiliser un adoucisseur d'eau. L'utilisation d'un adoucisseur d'eau peut réduire la quantité de lessive requise et éviter la formation de dépôts de tartre qui risqueraient d'endommager le lava-linge.

Remarque

Pour plus d'informations sur la durée de l'eau, contacter un spécialiste local.

Assouplissant

Pour réduire l'électricité statique.

Si de l'assouplissant reste dans le tiroir à lessive après le lavage, le diluer avec de

L'eau avant de le verser dans le tiroir. (Ne pas dépasser la quantité maximale) Assouplissant resté dans le tiroir : Il est possible de l'essuyer avec un chiffon mouillé.

Amidon

S'il est difficile à verser dans le tiroir à lessive, diluer légèrement l'amidon avec de l'eau avant de l'ajouter. (Ne pas dépasser la quantité maximale) - À propos de l'utilisation de l'amidon

1 Nettoyer le tiroir à lessive. (P.34) 2 Exécuter le programme « Rapide 15 min » (P.19) sans lessive pour faire évacuer tout résidu d'amidon du tambour.

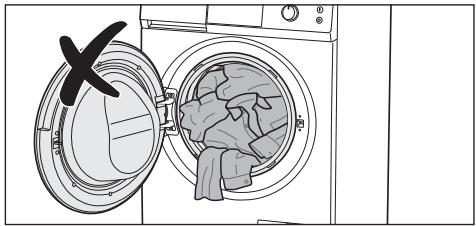

Remarque

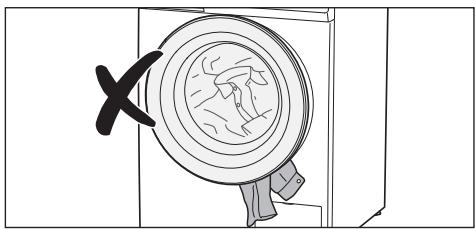

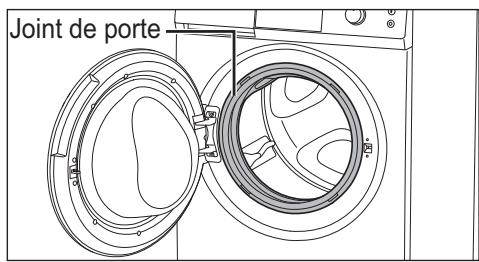

• Ne pas coincer de ligne dans la porte.

Ceci pourrait endommager le joint de porte.

• Ne pas placer un volume de linge trop important dans le tambour.

Ceci pourrait entraîner des vibrations excessives ou endommager le lave-linge.

Pour ouvrir la porte pendant un cycle de lavage

(La porte est verrouillée pendant un cycle de lavage)

Départ Pause

Appuyer sur « Pause » (La porte se déverrouille, un déclic se fait entendre)

• Pendant le cycle d'essorage, le tambour peut prendre jusqu'à une minute pour s'arrêter de tourner.

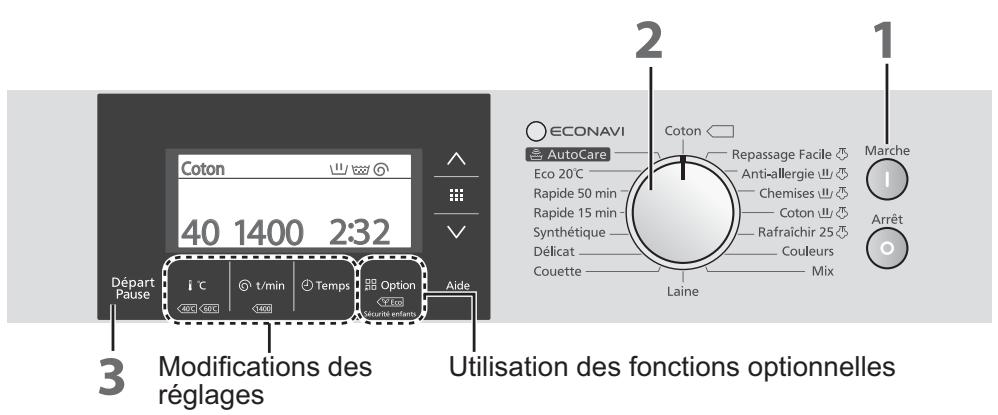

Préparation

• Trier le linge et le placer dans le tambour. (P.9)
• Ajouter de la lessive. (P.12)

Allumer le lave-linge.

Sélectionner un programme. (P.18, 19)

Le temps nécessaire s'affiche.

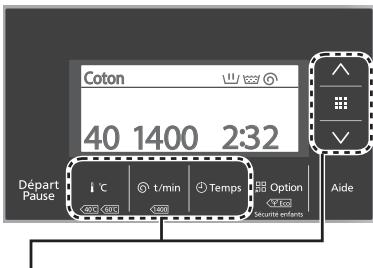

Modifications des réglages

Utilisation des fonctions optionnelles

Départ Pause

Démarrer le programme.

• Évaluation du volume (environ 30 secondes)

• Affichage de la capacité (environ cinq secondes)

• Affichage du temps nécessaire (recalculé)

Fin du programme.

(La sonnerie retentit et la porte se déverrouille.)

Remarque

• Les vêtements en couleur peuvent déteindre, retarder donc que le programme se termine.

Modifications des réglages

Après la sélection d'un programme, il est possible de modifier les réglages suivants.

Température (P.24)

Cycles d'essorage (P.25)

Minuterie (P.25)

Utilisation des fonctions optionnelles

Après la sélection d'un programme, il est possible d'ajouter les fonctions optionnelles suivantes.

Rapide / Éco (P.26)

Anti-froissage (P.27)

Anti-taches (P.29)

Rinçage plus (P.28)

Prélavage (P.29)

Mode (P.27)

Sélectionner et exécuter un processus de lavage, rinçage et essorage

Remarque

La plage des réglages modifiables et les fonctions optionnelles pouvant être ajoutées varient selon le programme. (P.20, 21)

Un lavage qui consomme moins d'électricité et d'eau, mais qui dure plus longtemps. (P.50)

Programmation pour une consommation d'électricité plus faible

Les instructions ci-dessous peuvent être suivies pour économiser l'électricité avec les programmes standard. Les programmes standard sont mentionnés respectivement comme « Programme coton 60 °C standard » et « Programme coton 40 °C standard » dans les normes 1015/2010 et 1061/2010. Ces programmes convenennent pour nettoyer des vêtements en coton avec un degré de saleté normal et sont les plus efficaces en termes de consommation d'eau et d'électricité pour le lavage de vêtements en coton. - La température réelle de l'eau peut varier de la température de cycle indiquée.

Préparation

• Trier le linge et le placer dans le tambour. (P.9)
• Ajouter de la lessive. (P.12)

Allumer le lave-linge.

Sécurité enfants

Remarque

• Modifier la température de l'eau pour un lavage à 60°C. (P.24)

Démarrer le programme.

Fin du programme.

La sonnerie retentit et la porte se déverrouille.

Liste des programmes

	Programme	Description	Charge max.		Temps*1
			140ZS1	168ZS1	140ZS1	168ZS1
Type de tissu	Coton	Lavage quotidien du coton, du lin et des mélanges coton.	10 kg	8 kg	1:42 - 2:32	1:42 - 2:22
	Synthétique	Lavage doux pour le coton, le lin et les fibres synthétiques.	5 kg	4 kg	1:20 - 1:50	1:20 - 1:40
	Délicat	Lavage doux pour les fibres synthétiques, la dentelle, etc. Préserve le linge.	5 kg	4 kg	1:01 - 1:06	1:01 - 1:06
	Couette*2	Pour le lavage des grandes pieces de linge comme les couvertures, les draps, les rideaux, les jetsés de lit et couvre-lits.	3 kg	3 kg	1:02	1:02
	Laine*2	Lavage doux pour les vêtements en laine et en mélange de laine livable à la main et en machine, évite le rétrécissement.	2 kg	2 kg	0:40	0:40
	Mix	Charge mixte pour laver divers types de vêtements comme du coton, du lin, des fibres synthétiques.	10 kg	8 kg	1:36 - 2:06	1:36 - 2:06
	Couleurs	Pour le lavage des pièces de linge en coton couleur ou en mélange coton, préserve les couleurs et évite que le linge déteigne.	5 kg	4 kg	1:06 - 1:31	1:06 - 1:21
Économie d'énergie	AutoCare	Le programme de lavage qui adapte automatiquement chaque lavage en utilisant la technologie de capteurs intelligents. Offre unsoon du linge idéal pour un résultat parfait et une consommation d'eau et d'énergie optimale - sans réglages manuels.	10 kg	8 kg	0:58 - 3:13*4	0:58 - 3:03*4
	Eco 20°C	Lavage des mélanges coton et lin légèrement sales à très faibles températures.	5 kg	4 kg	1:21 - 1:36	1:21 - 1:36

Remarque

• Le temps nécessaire varie selon la température, la pression de l'eau, la condition de vidange et le volume de la charge.

	Programme		Description	Charge max.		Temps*1
				140ZS1	168ZS1	140ZS1	168ZS1
Economie de temps	Rapide 50 min		Lavage rapide en 50 min. pour les mélanges coton et lin légèrement sales.	5 kg	4 kg	0:47 - 0:50	0:47 - 0:50
	Rapide 15 min*2		Programme pour rafraîchir une petite quantité de linge légèrement sale en 15 min.	2 kg	2 kg	0:15	0:15
Utilisation de la vapeur	Lavage et vapeur	Coton*2	Nettoyage pour réduire avec de la vapeur les plis des vêtements du quotidien. Pour les vêtements en cotton, lin et mélanges coton	2 kg	2 kg	1:39	1:39
		Chemises*2	Nettoyage avec de la vapeur pour décrasser les cols et poignets, et éviter les plis sur les chemises et blouses. Pour les chemises et chemisiers en cotton ou mélanges coton	2 kg	2 kg	1:46	1:46
		Anti-allergie	Cycle pour éliminer avec de la vapeur les allergènes comme les acariens et le pollen. Pour les vêtements au contact de la peau, tels que les sous-vêtements, les draps, les vêtements pour bébé	5 kg	5 kg	2:19 - 2:44	2:19 - 2:44
Vapeur uniquement	Rafraîchir 25*2*3		Cycle Désodorisant pour éliminer avec de la vapeur les odeurs des textiles nettoyés à sec. Pour réduire les odeurs solubles dans l'eau telles que la fumée de cigarette	1,5 kg	1,5 kg	0:25	0:25
	Repassage Facile*2*3		Défloissage avec de la vapeur des textiles nettoyés à sec ou fraîchement lavés et essorés.	1,5 kg	1,5 kg	0:35	0:35

1 Pour la température de l'eau par défaut de chaque programme. 2 Le volume de la charge n'est pas estimé après avoir appuyé sur le bouton « Départ / Pause ». Le cycle de lavage commence immédiatement. 3 Ce n'est pas un programme de lavage, donc la saleté n'est pas nettoyée. 4 La durée nécessaire (140ZS1: 2:23, 168ZS1: 2:13) affichée après le début du cycle peut être réduite ou prolongée selon le résultat de la détection par les capteurs.

Détails des programmes

	RéglagesProgramme	Réglage automatique				Plage des modificationsde réglage (P. 24, 25)			Options disponibles(P. 26, 27, 28, 29)
		Température	Cycles de rinceage	Cycles d'essorage		Température*1	Cycles d'essorage		Rapide / Eco	Anti-froissage	Anti-taches	Rinçage plus	Prélavage	Mode
				140ZS1	168ZS1		140ZS1	168ZS1
Type de tissu	Coton	40 °C	2	1400	1600	Froid - 90 °C	400 - 1400	400 - 1600	✓	✓	✓	✓	✓	✓
	Synthétique	40 °C	2	1200	1200	Froid - 60 °C*2	400 - 1200	400 - 1200	✓	✓	✓	✓	✓	✓
	Délicot	40 °C	2	800	800	Froid - 40 °C*2	400 - 800	400 - 800	-	✓	-	✓	✓	✓
	Couette	30 °C	2	800	800	Froid - 40 °C*2	400 - 800	400 - 800	-	✓	-	✓	-	✓
	Laine	30 °C	3	500	500	Froid - 40 °C*2	400 - 500	400 - 500	-	-	-	✓	-	✓
	Mix	40 °C	2	1400	1600	Froid - 40 °C*2	400 - 1400	400 - 1600	✓	✓	✓	✓	✓	✓
	Couleurs	40 °C	2	1200	1200	Froid - 40 °C*2	400 - 1400	400 - 1600	✓	✓	-	✓	✓	✓
Economie générale	AutoCare	Auto(28 °C - 43 °C)	Auto(2 - 3)	Auto(1400)	Auto(1400)	-	-	-	-	-	✓	-	-	-
	Eco 20°C	20 °C	2	1400	1600	Froid, 20 °C	400 - 1400	400 - 1600	-	✓	-	✓	✓	✓
Écarts de lents	Rapide 50 min	40 °C	2	1200	1200	Froid - 60 °C*2	400 - 1400	400 - 1600	-	✓	-	✓	✓	✓
	Rapide 15 min	30 °C	1	800	800	Froid - 30 °C*2	400 - 800	400 - 800	-	-	-	-	-	-
Écarts de lents	Coton	40 °C	2	1200	1200	Froid - 90 °C*2	400 - 1200	400 - 1200	✓	-	✓	✓	✓	-
	Chemises	40 °C	2	500	500	Froid - 60 °C*2	400 - 800	400 - 800	✓	-	✓	✓	✓	-
	Anti-allergie	60 °C	3	1200	1200	60 °C	400 - 1200	400 - 1200	-	-	-	✓	✓	-
Utilisation de la vapeur	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	RepassageFacile	-	-	-	-	-	-	-	-	-	-	-	-	-

1 : Froid : ⌒ s'allume 2 : Impossible de régler sur 20 °C

Lavage

• Placer les vêtements à plat les uns sur les autres dans le tambour. Pour les vêtements en coton, utiliser une lessive liquide douce. Pour rincer entièrement, utiliser la fonction « Rincage plus » (P.28)

Séchage

• Disposer les vêtements en laine ou nylon à plat.
• Pendre les vêtements blancs ou de couleurs claires à l'ombre. (hors de la lumière directe du soleil) Utiliser des cintres pour les chemises, chemisiers et pantalons.

Si les vêtements rétrécissant au lavage

1 Étirer le vêtement à sa taille d'origine sur une planche à repasser. 2 Utiliser des épinges pour maintenir la taille et la forme. 3 Le repasser avec beaucoup de vapeur puis le laisser sécher.

Vétements lavables

• Observer les instructions apposées sur les étiquettes de lavage.

Couettes

• Couvertures

Couvre-lits

• Draps
• Housses

Taille maximale

Remarque

• Ne laver qu'une seule pièce à la fois.
• Ne pas laver des vêtements en laine, soie ou fausses fourrures de haute laine.
• Ne pas laver des couvertures chauffantes.
• Ne pas utiliser un filet de lavage. (Il empêche la rotation du tambour.)

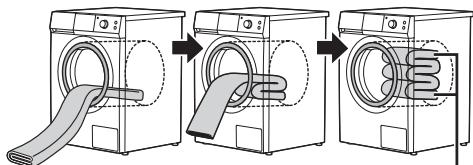

Placement des couvertures dans le tambour

Les deux extrémités de la couverture doivent être dirigées vers l'intérieur du tambour.

Remarque

• Ne pas rouler les couvertures ou les couvre-lits en boule, ni les plier de façon aléatoire. Ceci pourrait entraîner des vibrations excessives et endommager le linge ou le lave-linge.

Le programme qui adapte automatiquement chaque lavage en utilisant la technologie ECONAVI. Offre un soin du linge idéal pour un résultat parfait et une consommation d'eau et d'énergie optimale, détectant le type de lavage, le degré de saleté et le type de lessive.

Vétements lavables

Les vêtements quotidiens en coton et en fibres synthétiques sont destinés à être lavés à 30°C ou 40°C.

Pour le linge cité ci-dessous, nous conseillons nos programmes spéciaux :

Types de tissu / articles	Programme conseillé
Laine	Laine
Soie	Laine
Chemises	Chemises
Couleurs	Couleurs
Couette	Couette
Délicat Fibres synthétiques, satin, dentelles, avec motifs imprimés, avec ornements, etc.	Délicat

Témoin econavi

S'allume lors de l'exécution du programme

« AutoCare ». Le témoin vert s'allume pendant la détection par les capteurs ECONAVI.

Résultat de la détection des capteurs econavi

• La température de l'eau peut être régée ; une température de lavage plus BASSE est sélectionnée pour le linge légèrement sale, ou une température de lavage plus élevée pour le linge très sale (28 °C - 43 °C).

L'indicateur de durée restante peut varier en fonction de la détection pendant le lavage.

Pour de meilleurs résultats

• Laver une charge moins importante.
• Retirer les vêtements dès la fin du programme et les faire sécher sur des cintres.

Lavage et vapeur (programmes « coton », « chemises » et « anti-allergie »)

• À l'utilisation d'un sèche-linge, le régler sur le programme « Repassage » ou « Repassage léger »

Vapeur uniquement (programmes « rafraîchir 25 » et « repassage facile »)

• Ne pas utiliser de vêtements délicats en laine ou soie.
• Ne pas utiliser de lessive ou d'adoucissant.
• Si utilisé sur des vêtements secs, ces derniers seront légèrement humides à la fin du programme.

Remarque

Si l'intérieur du tambour est chaud, la porte ne s'ouvrira pas. Après une utilisation continue du programme « Rafraîchir 25 », patienter que la température à l'intérieur du tambour baisse. Pour ouvrir la porte rapidement, se reporter à « Pour ouvrir immédiatement la porte » (P.37).

Modification des réglages de programme

Après la sélection d'un programme, il est possible de réinitialiser la température et l'heure de la fin de programme.

Préparation

• Trier le linge et le placer dans le tambour. (P.9)
• Ajouter de la lessive. (P.12)

1. Marche : Allumer le lave-linge.

Sélectionner un programme. (P. 18, 19)

Utiliser les procédures de droite pour modifier les réglages de la machine.

La plage de réglages varie selon le programme. (P.20, 21) L'affichage revient à l'écran précédent après environ sept secondes si aucune sélection n'est effectuée.

Départ Pause

Démarrer le programme.

Modification de la température 1°c

La température de lavage peut être modifiée selon le type de linge ou le degré de saleté.

Appuyer sur ce bouton.

L'affichage des réglages apparait.

Sélectionner la température de l'eau puis valider.

L'exemple illustre une température de 40°C

Plage de réglages

(Froid) - 90 °C (neuf niveaux)

Guide de réglage

• Température plus élevée : Vêtements blancs, en coton et très sales
• Température plus basse : Vêtements en couleurs, qui rétrécissent facilement ou légèrement sales

Modification de la vitesse d'essorage t/min

Modifier la vitesse d'essorage pour sécher plus le linge ou pour réduire la formation de plis.

Appuyer sur ce bouton.

L'affichage des réglages apparait.

Sélectionner la vitesse d'essorage puis valider.

L'exemple illustre une vitesse de 1200 t/min

Plage de réglages

NA-140ZS1 400 - 1 400 t/min (huit niveaux) NA-168ZS1 400 - 1600 t/min (neuf niveaux)

Guide de réglage

Vitesse plus élevée : Pour sécher plus le linge Vitesse plus basse : Pour réduire la formation de plis

Remarque

• On peut modifier la vitesse d'essorage après le lancement du programme et jusqu'à la fin du lavage. Interrompre le programme et effectuer les étapes 3, 4, et 5.

Réglage de l'heure de la fin de programme © temps

Il est possible de régler l'heure de la fin du programme.

Temps

Appuyer sur ce bouton.

L'affichage des réglages apparait.

Sélectionner l'heure puis valider.

L'exemple illustré un réglage de trois heures

Plage de réglages

Jusqu'à 24 heures (par pas d'une heure)

Pour vérifier une heure prédéfinie

Temps

Appuyer sur ce bouton.

Pour annuler les réglages

Arrêt

Eteindre le lave-linge.

(Tous les réglages sont annulés)

Remarque

• Ne pas utiliser de lessive qui ne se dissolve pas facilement car elle pourrait se coller avant le lavage et ne pas tomber dans le tambour.
• Il n'est pas possible de régler une heure de fin pour le programme « Laine »

Lavage avec les fonctions optionnelles

Il est possible d'associer des fonctions optionnelles à chaque programme.

Préparation

• Trier le linge et le placer dans le tambour. (P.9)
• Ajouter de la lessive. (P.12)

Allumer le lave-linge.

Sélectionner un programme. (P. 18, 19)

Affiche l'écran Option.

• Les options disponibles varient selon le programme. (P.20, 21)
• Une alarme retentit si l'option sélectionnée n'est pas disponible. L'affichage revient à l'écran précédent après environ sept secondes si aucune sélection n'est effectuée.

Pour revenir à l'écran de l'étape 2 pendant le réglage

Appuyer sur ce bouton.

Remarque

• « Rapide/Eco » et « Anti-taches » ne peuvent pas être utilisés en même temps.

Économie d'énergie et de temps

© Rapide / Eco

À sélectionner pour laver rapidement ou économiser l'énergie.

Sélectionner « Rapide/Eco » puis valider.

Sélectionner un réglage puis valider.

© Rapide	Le temps de lavage est réduit. Convient pour le linge légèrement sale.
© Eco	Un lavage qui consomme moins d'électricité et d'eau, mais qui dure plus longtemps.
Lavage normal	Comme programme

Démarrer le programme.

Réduction des prix

Anti-froissage

Une vitesse d'essorage inférieure ou égale à 800 t/min réduit la formation de plis et facilite le repassage.

Sélectionner « Anti-froissage » puis valider.

Chaque pression alterne le réglage entre « Marche » (réduction des rides) et « Arrêt »

Démarrer le programme.

Remarque

• On peut modifier le réglage « Antifroissage » après le lancement du programme et jusqu'à la fin du lavage. Interrompre le programme et effectuer les étapes 3, 4 et 5.
• À la fin du programme, le tambour tourne par intermittence pour démêler le linge jusqu'à 30 minutes jusqu'à ce que la porte soit ouverte. Si le lave-linge a détecté une mauvaise répartition de la charge pendant le dernier cycle d'essorage, cette opération risque de ne pas s'effectuer car le lave-linge réduit automatiquement la vitesse d'essorage.

Sélection et exécution de processus

Mode

Il est possible de sélectionner et d'exécuter une combinaison de processus de lavage, de rinçage et d'essorage.

Sélectionner « Mode » puis valider.

Sélectionner un processus puis valider.

1*1*2	Rince
6*1	Essore
11 11*2	Lave et rince
11 6*1	Rince et essore
↓	Vidange
11 11 6	Comme programme

1 Vidange d'abord en présence d'eau dans le tambour. 2 L'eau du rinçage reste.

Départ Pause

Préparation

• Trier le linge et le placer dans le tambour. (P.9)
• Ajouter de la lessive. (P.12)

1. Marche : Allumer le lave-linge.

Sélectionner un programme. (P. 18, 19)

Affiche l'écran Option.

• Les options disponibles varient selon le programme. (P.20, 21)
• Une alarme retentit si l'option sélectionnée n'est pas disponible. L'affichage revient à l'écran précédent après environ sept secondes si aucune sélection n'est effectuée.

Pour revenir à l'écran de l'étape 2 pendant le réglage

Appuyer sur ce bouton.

Remarque

• « Rapide/Eco » et « Anti-taches » ne peuvent pas être utilisés en même temps. La sélection de « Anti-taches » augmente la durée de cycle d'environ 30 à 60 minutes.

Rincage minutieux

• Rincage plus

Pour éviter que de la lessive reste sur le linge, il est possible d'ajouter un processus de rinçage.

Sélectionner « Rincage plus » puis valider.

Chaque pression alterne le réglage entre « Marche » (rinçage plus) et « Arrêt »

5 Depart Pause

Démarrer le programme.

Remarque

• On peut modifier le réglage « Rincage plus » après le lancement du programme et jusqu'à la fin du lavage. Interrompre le programme et effectuer les étapes 3, 4 et 5.

Prélavage

Prelavage

Il est possible de laver deux fois le linge en ajoutant l'option de prélavage. Cette option convient particulièrement pour le linge très sale.

Désélectionner « Prélavage » puis valider.

Chaque pression alterne le réglage entre « Marche » (prélavage) et « Arrêt »

Démarrer le programme.

Retrait des taches

Anti-taches

Le meilleur mode de lavage peut être sélectionné selon le type de taches.

Sélectionner « Anti-taches » puis valider.

Sélectionner un type de tâche (voir ci-dessous) puis valider.

Départ Pause

Démarrer le programme.

Type de tache

• Poignets sales
• Chaussettes
• Transpiration Sang
• Traces de déo*
• Terre Herbe
• Rouge à lèvres

Maquillage - Vin rouge - Bière - Café - Thé - Jus de fruits - Sodas - Fruits

Légumes Tomate - Sauce Huile - Beurre Œuf - Chocolat - Arrêt

• Jaunissement causé par la transpiration et du déodorant

Modification des réglages du lave-linge

On peut régler la sécurité enfants ou modifier l'affichage de la machine et les réglages sonores pour simplifier l'utilisation.

L'affichage revient à l'écran précédent après environ sept secondes si aucune sélection n'est effectuée.

Pour revenir à l'écran de l'étape 1 pendant le réglage

Appuyer sur ce bouton.

Annulation de la sonnerie

4 Sonnerie

Il est possible d'éteindre la sonnerie qui retentit à la fin d'un programme.

Sélectionner « Sonnerie » puis valider.

Chaque pression alterne le réglage entre « Marche » (sonnerie) et « Arrêt »

Annulation des volumes sonores volume sonore

Sélectionner « Volume sonore » puis valider.

Chaque pression alterne le réglage entre « Marche » (volume sonore) et « Arrêt »

Réglage de la luminosité de l'écran luminosité

Sélectionner « Luminosité » puis valider.

Régler la luminosité puis valider.

Modification de la langue

Langue

Sélectionner « Langue » puis valider.

Sélectionner une langue puis valider.

English	Deutsch
François	Espanol
Italiano	Nederland
Svenska	Dansk
Norsk	Suomi
Türk	Polski
Čeština	Română
Magyar

Sécurité enfants

Il est possible de verrouiller la porte pour empêcher les enfants de l'ouvrir. Cette option verrouille également les boutons de commande.

Marche

Allumer le lave-linge.

Option

LECO Sécurité enfants

Appuyer pendant au moins cinq secondes.

(Ω On s'allume.)

Pour désactiver

tion

Sécurité enfants

Appuyer pendant au moins cinq secondes.

(Disparait.)

Remarque

• Ignorer les bips et continuer d'appuyer sur « Option » jusqu'à ce que le mode Sécurité enfants soit déactivé.

Filtre d'alimentation en eau

Nettoyer le filtre si l'alimentation en eau ne se fait pas correctement.

Filtre d'alimentation en eau

1 Fermer le robinet. 2 Mettre le lave-linge sous tension et lancer le programme « Coton » sans lessive ni linge dans le tambour. (P.17) 3 Après une minute, mettre le lave-linge hors tension. L'eau a été complètement évacuée du tuyau d'alimentation en eau. 4 Débrancher le tuyau d'alimentation en eau et nettoyer le filtre d'alimentation en eau.

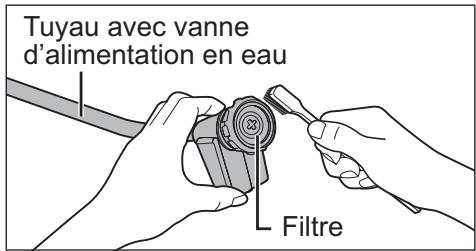

Si le tuyau est raccordé à une vanne d'alimentation en eau

Débrancher également le tuyau du robinet et nettoyer aussi cette extrémité du filtre d'alimentation en eau.

Si le tuyau d'alimentation en eau est gelé

1 Enrouler des serviettes chaudes autour des raccords du tuyau d'alimentation en eau.

2 Ajouter deux à trois litres d'eau chaude (environ 50°C) dans le tambour.

3 Sélectionner dans « Mode » (P.27), et lancer le cycle de lavage.

Remarque

• Si le lave-linge est livré par temps de gel, le laisser reposer à température ambiante pendant 24 heures avant de l'utiliser. Ceci permet de garantir que le tuyau d'alimentation en eau ne sera pas obstrué par de la glace.

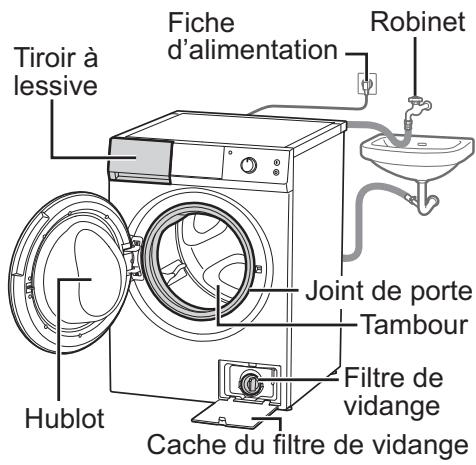

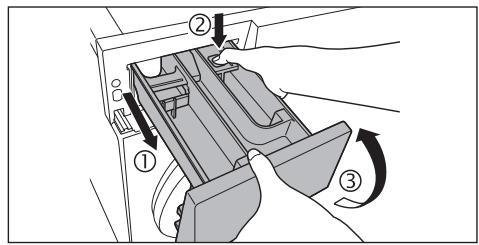

Tiroir à lessive

Laver le tiroir à lessive avec de l'eau. Les résidus de lessive peuvent développer de la moisissure. 1 Sortir le tiroir à lessive.

2 Retirer le cache du compartiment de l'adoucissant.

3 Laver le tiroir à lessive avec de l'eau. 4 Remettre le cache du compartiment de l'adoucissant et le tiroir à lessive en place.

Lave-linge

Nettoyer le lave-linge avec un chiffon doux pour retirer l'eau ou la saleté.

Remarque

• Ne pas projeter de l'eau sur le lave-linge.

Joint de porte et hublot

Essuyer tout corps étranger ou peluche.

Lave-linge

Nettoyer le lave-linge à l'aide d'un chiffon et d’un détergent ménager doux.

Tambour

Une fois par mois, lancer le programme « Coton » à 60 °C à vide. Cette action réduira le développement de bactéries et évitera de dégager des odeurs.

Remarque

• En cas d'utilisation d'un détergent pour cuve ou d'eau de Javel, en verser environ 30 ml dans le compartiment à lessive du tiroir à lessive. (P.12)
• Si un produit de détartrage est utilisé, suivre les consignes du fabricant.

Filtre de vidange

Retirer les peluches du filtre de vidange une fois par mois. Le filtre peut être encombré par une accumulation de peluches.

1 Mettre le lave-linge hors tension et le débrancher. 2 Ouvrir le cache du contrôle de vidange à l'aide d'un tournevis plat, puis le retirer.

3 Prendre un entonnoir et placer un récipient pour récupérer l'eau.

Attention

Ne pas retirer le filtre de vidange en cas de présence d'eau dans le tambour, comme pendant un cycle de lavage. Dans le cas contraire, le volume d'eau sera trop important (possiblement de l'eau chaude).

Desserrer le filtre de vidange lentement pour ne pas faire évacuer trop d'eau en une seule fois.

5 Retirer le filtre de vidange.

6 Retirer toutes les peluches et saletés. 7 Remettre le filtre de vidange en place et le serrer à fond. (deux rotations)

8 Remettre le cache du contrôle de vidange en place.

Ouverture de la porte en cas d'urgence

Lorsque la porte reste verrouillée à cause d'une coupure de courant, ou si une erreur commençant par « H » s'affiche, la porte peut être ouverte en suivant les instructions ci-dessous.

1 Mettre le lave-linge hors tension et ouvrir le cache du filtre de vidange. (P.35) 2 En présence d'eau dans le tambour, vidanger l'eau en retirant le filtre de vidange. (P.35) 3 Tirer la languette de déverrouillage de secours de la porte. La porte se déverrouille et elle peut être ouverte.

Attention

• Risque de brûlures pendant le fonctionnement à haute température.
• Attendre que la température baisse. L'utilisateur peut se blesser s'il met une main dans le tambour alors que ce dernier tourne.
• Attendre que le tambour s'arrête. L'ouverture de la porte lorsque de l'eau est visible à travers le hublot de la porte peut causer l'eau de se répandre.
• Vidanger l'eau en retournant le filtre de vidange. (P.35)

Dépannage

	Problème	Cause et solutions
Lave-linge	Les boutons ne fonctionnent pas.	- Pendant un cycle de lavage, les réglages de programme ne peuvent pas être modifiés. Seuls les réglages « Rincage plus » et « Anti-froissage » peuvent l'être lorsqu'un cycle de lavage est interrompu. - Le programme Child Lock (® Oπ) (Sécurité enfants) peut être activé. (P.32)
	La porte ne s'ouvre pas.	- La porte est verrouillée pendant un cycle de lavage. (P.14) - Le programme Child Lock (® Oπ) (Sécurité enfants) peut être activé. (P.32) - La température de l'eau dans le tambour est peut être trop élevé. - Le niveau de l'eau peut être trop élevé. ■Pour ouvrir immédiatement la porte (1) Mettre le lava-linge hors tension puis sous tension. (P.10) (2) Sélectionner le programme « Coton ». (3) Sélectionner ℃ dans « Mode » (P.27), et lancer le cycle de lavage. - Si le lava-linge est mis hors tension ou en cas de coupure de courant pendant que la porte est verrouillée, elle restera verrouillée jusqu'à ce que l'alimentation soit rétablie.
	Odeur inhabituelle	- Les pièces en caoutchouc peuvent émettre une oedur lors des premières utilisations du lava-linge, mais celle-ci disparaitra avec le temps. - Il est possible de laver le tambour en lançant le programme 60 °C. (P.34)
Lavage	L'eau n'entre pas dans le lava-linge.	- Le robinet d'eau est peut être fermé. - L'alimentation en eau est peut être interrompue. - Le tuyau d'alimentation en eau est peut être gelé. (P.33) - Le filtré d'alimentation en eau est peut être bouché. (P.33)
	L'eau s'accumule pendant le lavage.	- Ceci est normal. L'ajout d'eau se fait automatiquement si le niveau de l'eau a diminué.
	De l'eau est vidangée pendant le lavage.	- L'évacuation et le replissage de l'eau s'effectuant frequentlyment de façon à eliminer l'excess de mousse. Cette fonction est appelée détection de mousse. - Meme si l'eau est directement alimentée dans le tambour, l'eau peut être vidangée sans que son niveau augmente.
	L'alimentation en eau s'arrête et l'eau est vidangée.	- L'alimentation en eau s'arrête automatiquement si le volume d'eau dans le tambour atteint un certain niveau, et une partie de l'eau risque d'être vidangée. Cette fonction est appelée détection de trop-Plein.

Dépannage (suite)

	Problème	Cause et solutions
Rinçage/Essorage	L'eau n'entre pas dans le tambour pendant le cycle de rinceage.	- Avant le rinceage, le lave-linge effectue un essorage pour évacuer l'eau restante. Le replissage d'eau s'effectue ensuite.
	Le rinceage commence avant la fin de l'essorage.	- Si le lave-linge a dédicté une mauvaise répartition de la charge, il lancera le rinceage automatiquement pour corriger le déséquilibre. - En cas d'excess de mousse après le lavage, l'eau sera évacuée et le lave-linge se replira à nouveau pour l'éliminer. Cette fonction est appelée détection de mousse.
	Pendant l'essorage, le tambour s'arrête puis tourne plusieurs fois.	- Ceci est normal. Le lave-linge a dédicté une mauvaise répartition de la charge et essaire de la corriger. - Le linge est trop léger. →Essayer d'ajouter une ou deux serviettes de bain.
	Le linge n'est pas essoré correctement. Il est toujours humide après le cycle d'essorage.	- Ceci est normal. Lorsque le lave-linge a dédicté une mauvaise répartition de la charge pendant le dernier cycle d'essorage, il réduit automatiquement la vitesse d'essorage.
	Il reste de la mousse et de l'eau sur la porte ou son joint.	- De la mousse et de l'eau peuvent rester selon l'état du linge et la quantité de dessive utilisée. Essuyer la mousse ou l'eau avant desterolir le linge.
	Le linge se plaque contre le tambour.	- Si la fonction « Eco » ou « Rapide » est utilisée avec une charge importante, le linge peut se plaquer contre le tambour.
Durée	La durée restante affichée change.	- La durée restante est constamment estimée et corrigée. - La durée restante augmentera si un rinceage et un essorage supplémentaires sont requis ou si le lave-linge dédicte une mauvaise répartition de la charge et essaire de la corriger. - La durée restante peut être allongée ou raccourcie avec le programme « AutoCare ».
Lessive et mousse	Il n'y a pas assez ou trop de mousse.	- La quantité de mousse varie selon la température, du niveau et de la durété de l'eau. Les instructions ci-dessous permettent de réduire la quantité de mousse - La lessive en poudre a peut-être été introduite directement dans le tambour. →Il faut la mesure dans le tiroir à dessive prévu à cet effet. (P. 12) - Il n'y a peut-être pas suffisamment de dessive. - Le linge est très sale. - La charge est trop importante. Les instructions ci-dessous permettent d'augmenter la quantité de mousse - Il y a peut-être trop de dessive.

	Problème	Cause et solutions
Lessive et mousse	L'assouplissant déborde.	- Le repère « MAX » est peut-être dépassé dans le tiroir à lessive. (P.12) - Une fermeture trop brute du tiroir à lessive a peut-être causé le débordement du liquide.
	Il reste des résidues de lessive en poudre à la fin du lavage.	- La lessive en poudre a peut-être été introduite directement dans le tambour. →Il faut la mesure dans le tiroir à lessive prévu à cet effet. (P.12)
Bruit	Il y a une vibration ou un bruit inhabituel.	- Il y a peut-être des objets métalliques dans le tambour. - Les tiges d'ancrage n'ont peut-être pas été enlevées. (P.42) - Le lave-linge se trouve peut-être sur une surface inclinée ou instable. Si aucun des points ci-dessus n'est à l'origine du problème, contacter le centre de service clientèle le plus proche.
	Il y a un bruit lors de la vidange de l'eau.	- Ceci est normal. Il s'agit du bruit émis par le fonctionnement de la pompe de vidange.
Autres	Une coupure de courant se produitpendant que le lave-linge est en marche.	- Lorsque le courant est rétabli, redémarrer le programme du lave-linge.
	Un disjoncteur coupe le courant.	- Il faut tracer et corriger la cause du déclenchement du disjoncteur. Réenclencher le disjoncteur et redémarrer le programme du lave-linge.
	L'alimentation en eau est coupée.	- Lorsque l'eau revient, elle peut être décolorée au début. →Débrancher le tuyau d'alimentation en eau, faire couler l'eau du robinet jusqu'à ce que l'eau redevienne normale puis rebrancher le tuyau d'alimentation en eau. (P.45)
	L'affichage n'est pas clair.	- Le lave-linge se trouve peut-être dans un endroit lumineux ou ensoleillé.

Affichage d'erreur

U 11 Vidange impossible	Action Vérifiez si le tuyau de vidange présente l'un des problèmes suivants: - il est bouché, - son extrémité est immergée d'eau, - il mesure plus de 3 m de long, - l'eau est gelée. Nettoyez le filtre de vidange s'il est bouché. (P.35) Après avoir réglié le problème, ouvre la porte puis refermez-la. Ensuite, appuyez sur le bouton « Départ » afin de redémarrer la machine.
U 12 La porte est ouverte	Action Vérifier que la porte est correctement fermée. Fermer bien la porte et appuyer sur la touche Départ.
U 14 Remplis. eau impossible	Action Causes possibles d'erreur: - le robinet est fermé. - la canalisation ou le tuyau d'eau est gelé(e). - l'alimentation en eau est coupée. - le filtre de l'alimentation en eau est bouché. (P.33) Après avoir réglié le problème, ouvre la porte puis refermez-la. Ensuite, appuyez sur le bouton « Départ » afin de redémarrer la machine. Si la marque rouge apparait sur le tuyau équipé d'une vanne d'alimentation en eau, l'alimentation en eau a été arrêtée. Il convient de le remplacer par un tuyau neuf. Tuyau avec vanne d'alimentation en eau (n° AXW-598865)
H	Affichage d'une erreur commençant par « H ». Action Solution: Appuyez sur la touche Arrêt. Si le tímoin reste affché, ou si le message d'erreur réapparait lorsque vous appuyez sur la touche Marche, débranchez l'appareil et contactez votre centre d'assistance à la clientèle.

Choix de l'emplacement idéal

• S'adresser à la personne du SAV pour effectuer l'installation. Ne pas installer tout seul.
• Si l'installation, l'essai de fonctionnement et l'inspection du lave-linge ne sont pas réalisés conformément à cette méthode d'installation, Panasonic ne pourra pas être tenu responsable de tout incident ou dommage causé.

Emplacements à éviter pour le lave-linge

• Un emplacement humide ou exposé à la pluie, etc. (risque d'électrocution ou d'incendie)
• Surfaces inégales ou instables (risque de vibrations ou de bruit)
• Emplacement exposé au rayonnement direct du soleil (risque de dysfonctionnement ou de déformation)

Attention

Ne pas installer le lave-linge dans un endroit dans lequel les températures peuvent descendre au-dessous de zéro.

Dimensions du lave-linge

(a):582mm (b): 596 mm (c): 183 mm (d): 840 mm (e): 34 mm (f): 499 mm (g):593mm (h):635mm (i): 1103 mm

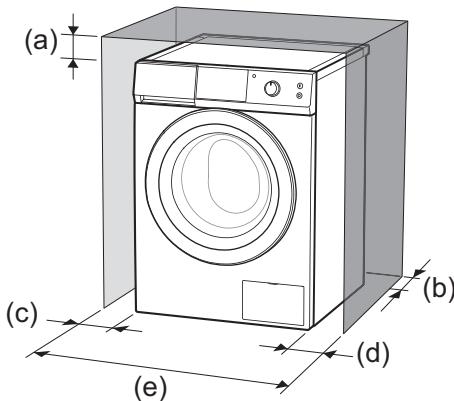

Préparation de l'installation

• Installer le lave-linge de telle manière que la prise et la fiche d'alimentation sont faciles d'accès.
• S'assurer qu'il y a suffisamment d'espace autour du lave-linge.

(a): 3 mm ou plus au-dessus (b): 3 mm ou plus en dessous (c): 2 mm ou plus sur le côté gauche (d): 2 mm ou plus sur le côté droit (e): 60 cm ou plus

Retrait des tiges d'ancrage

Quatre tiges d'ancrage maintiennent l'intérieur du lave-linge en place pendant son transport.

Remarque

• Faire fonctionner le lave-linge avec les tiges d'ancrage causera des vibrations excessives. Elles doivent être retirees avant d'utiliser le lave-linge.
• Conserver les tiges d'ancrage et les supports. Ils seront nécessaires pour transporter le lave-linge.

Si le lave-linge doit être déplacé de nouveau, les tiges d'ancrage et les supports doivent être installés sur le lave-linge. Fixer les tiges d'ancrage en suivant les instructions inverses de leur retrait. En cas de difficulté à positionner les tiges d'ancrage, suivre les instructions ci-dessous :

• Insérer la tige d'ancrage tout en la tournant.
• Insérer et positionner deux tiges d'ancrage en parallèle simultanément.
• Insérer la tige d'ancrage tout en déplaçant légèrement le tambour.

Retrait

1 Retirer les deux vis.

2 Retirer le support.

3 Régler le support dans la rainure de la tige d'ancrage et tourner.

4 Retirer la tige d'ancrage. La tige s'arrête deux fois pendant son retrait. Tire la tige tout en la tournant.

5 Fixer le capuchon dans l'orifice. Si les capuchons ne sont pas installés, des corps étrangers risquent de pénétrer dans le lave-linge et de causer un dysfonctionnement.

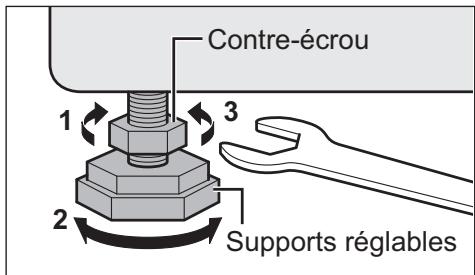

Mise à niveau du lave-linge

Préparer une clé n° 17. (vendue séparément)

4 supports réglables

1 Dévisser le contre-écrou à l'aide de la clé. 2 Tourner le support réglable pour ajuster la hauteur. 3 Visser le contre-écrou. (Un niveau à bulle est utile pour vérifier que le lave-linge est bien à niveau.)

Remarque

Vérifier que tous les contre-écrous sont bien serrés et que les supports sont toujours boulonnés au lave-linge.

Dans le cas contraire, le lave-linge tremblera et se déplacera.

Raccordement des tuyaux

Raccorder correctement les tuyaux pour éviter les fuites d'eau.

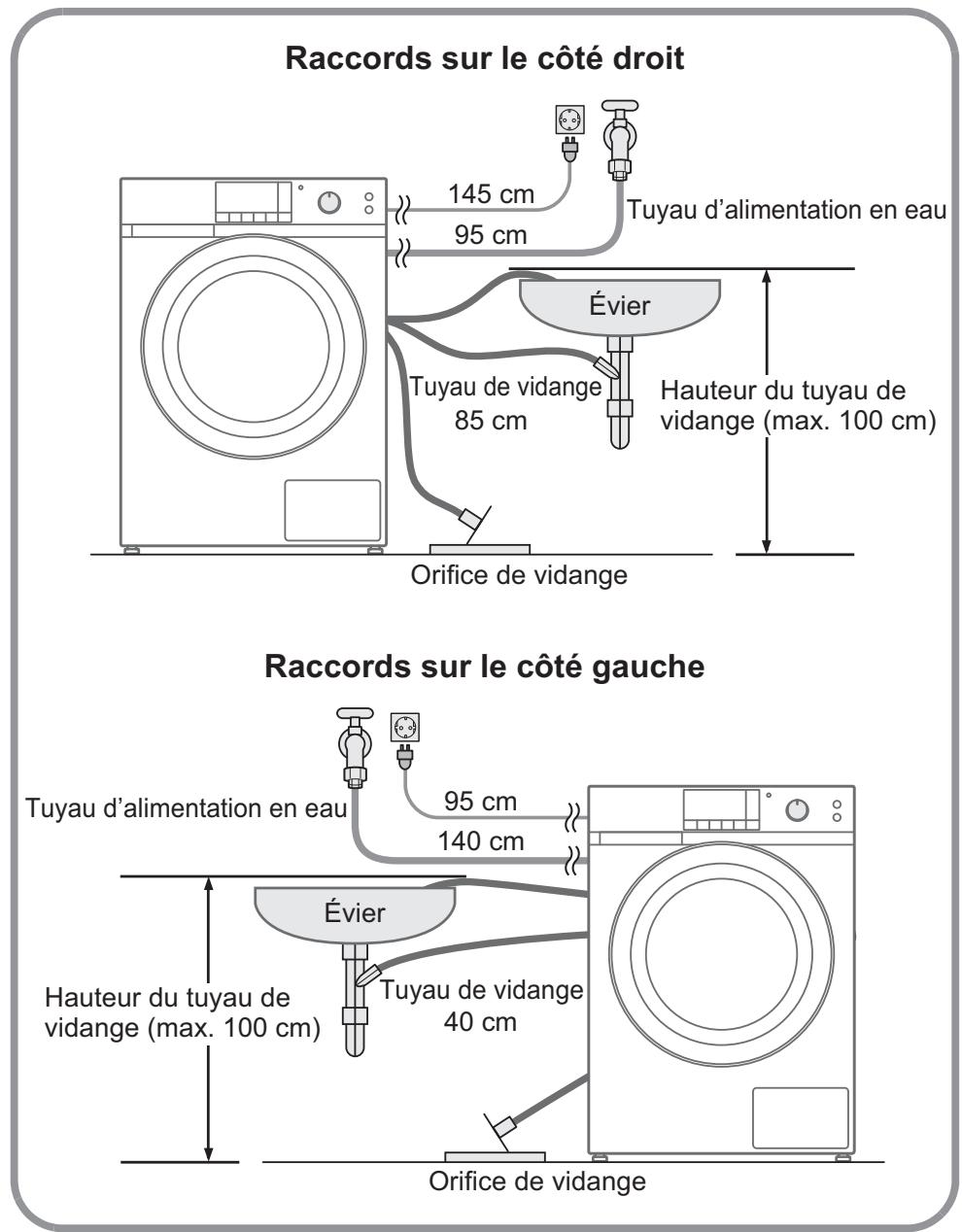

Longueurs maximales de tuyaux et du câble d'alimentation

Tuyau d'alimentation en eau

Débit et pression d'eau

• Pression d'eau: 0,03-1,0 MPa Si la pression d'eau est supérieure, il faut installer un détendeur de pression. Eau du robinet: 5 l/mn ou plus

Raccordement du tuyau d'alimentation en eau

Attention

• Ne PAS tordre, écraser, modifier ou couper le tuyau.
• Serrer l'écrou à fond.

1 Fixer l'une des extrémités du tuyau à l'arrivée d'eau du lave-linge et serrer le raccord à la main.

2 Fixer l'autre extrémité du tuyau au robinet et serrer de la même façon.

3 Ouvrir lentement le robinet et s'assurer qu'il n'y a pas de fuites.

Tuyau de vidange

Vidange dans un évier ou un lavabo

Attention

Fixer le tuyau de vidange avec un coude de manière à ce qu'il ne puisse pas sortir du lavabo pendant la vidange.

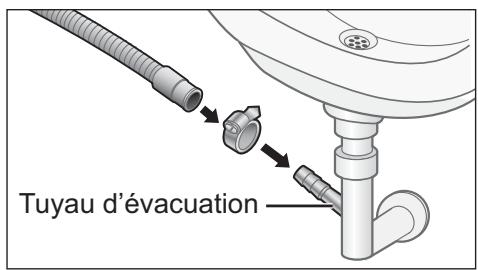

■ Vidange vers un tuyau d'évacuation

Vidange vers un orifice de vidange

Remarque

• Ne PAS tordre, sortir ou plier le tuyau de vidange.
• Ne pas immerger l'extrémité du tuyau.

Tiges d'ancrage

• Les deux tiges ont-elles été retirées et les capuchons ont-ils été fixés correctement ?

Fiche d'alimentation

Le courant nominal de la prise domestique réservée au lave-linge est-il de 220-240 V CA ? (voir verso)

Ne pas retirer l'attache du tuyau de vidange de la partie supérieure gauche.

Supports réglables

• Sont-ils stables et solidement vissés sur le lave-linge ? (P.43) Le lave-linge est-il de niveau ? (P.43)

Tuyau d'alimentation en eau

Le tuyau d'alimentation en eau est-il correctement raccordé? Y a-t-il des fuites? (P.45)

Tuyau de vidange

Le lave-linge est-il installé sur une surface plane et stable ? - Fonctionne-t-il sans vibrer ? (P.43)

Le tuyau de vidange est-il correctement raccordé? L'évacuation est-elle normale? (P.45)

1 Ouvrir le robinet.

2 Fermer la porte sans mettre de vêtements dans le tambour. 3 Marche Mettre le lave-linge sous tension. 4 Sélectionner le programme « Rapide 50 min » 5 Option Utiliser la fonction Mode pour sélectionner (P.27) 6 Départ Démarrer le programme. 7 Arrêt Marche Mettre le lave-linge hors puis sous tension. 8 Tempes Appuyer sur ce bouton. 9 ↑ Sélectionner « 3h » puis valider. 10 Aide Appuyer pendant environ cinq secondes « 888 » s'affiche.

Appuyer sur ce bouton lorsque « 888 » est affiché pour démarrer l'essai de fonctionnement.

0:03 s'affiche.

Le cycle se termine après environ trois minutes.

Fuites d'eau

Vérifier le lave-linge et les raccords de tuyau pour détecter d'éventuelles fuites. (P.44)

Bruit anomal

S'assurer que le lave-linge est de niveau. (P.43)

Affichage d'erreur

U11 Vidange impossible (P.40) U14 Remplissage eau impossible (P.40)

• Après correction d'une erreur, ouvrir et refermer la porte et appuyer sur « Départ / Pause » pour reprendre l'essai de fonctionnement.

Élimination de l'emballage

L'emballage utilisé pour protégér le lave-linge des dommages pendant le transport est entièrement recyclable. Pour plus d'informations sur le recyclage, contacter les autorités locales compétentes.

L'élimination des équipements usagés. Applicable uniquement dans les pays membres de l'Union Européenne et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que appareils électriques et électroniques usagés, doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement. Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Lessive recommandée selon la réglementation (UE) n° 1015/2010

Sélectionner une lessive appropriée pour obtenir plusieurs résultats.

• Lessive standard pour vêtements blancs résistants à la chaleur (Froid - 90 °C)

Programme : « Coton », « Vapeur Coton », « Rapide 50 min » ou « AutoCare »

• Lessive pour les couleurs sans eau de Javel ou éclaircissant optique pour les vêtements couleur (Froid - 40 °C)

Programme : « Couleurs », « Mix » ou « AutoCare »

• Lessive pour vêtements délicats sans éclaircissant optique pour tissus fins et délicats (Froid - 40 °C)

Programme : « Délicat »

• Lessive pour les vêtements en laine (Froid - 40 °C)

Programme : « Laine »

La plage de températures disponible varie selon le programme. (P.20)

Utilisation d'un sèche-linge

Pour économiser de l'énergie, sélectionner la vitesse d'essorage ajustée conformément aux instructions fournies avec le sèche-linge.

Consommation d'eau et d'électricité

Programme	Température	Fonction Eco sélectionnée	Charge	Consommation électrique*2	Consommation d'eau*2	Temps*2
Coton	40 °C	-	10 kg	1,10 kWh	88 L	2:32
			8 kg	0,90 kWh	75 L	2:22
	40 °C*1	Eco	5 kg	0,53 kWh	50 L	3:05
			4 kg	0,40 kWh	40 L	2:40
	60 °C*1	Eco	10 kg	0,82 kWh	63 L	3:45
			8 kg	0,63 kWh	50 L	3:45
			5 kg	0,66 kWh	50 L	3:30
			4 kg	0,48 kWh	40 L	3:05
Eco 20°C	20 °C	-	5 kg	0,23 kWh	55 L	1:36
			4 kg	0,23 kWh	50 L	1:36
Rapide 50 min	40 °C	-	5 kg	0,60 kWh	50 L	0:50
			4 kg	0,54 kWh	40 L	0:50
Rapide 15 min	30 °C	-	2 kg	0,16 kWh	23 L	0:15
Synthétique	40 °C	-	5 kg	0,70 kWh	60 L	1:50
			4 kg	0,58 kWh	50 L	1:40
Laine	30 °C	-	2 kg	0,50 kWh	55 L	0:40
Coton	40 °C	-	2 kg	0,65 kWh	40 L	1:39
Chemises	40 °C	-	2 kg	0,62 kWh	35 L	1:46
Anti-allergie	60 °C	-	5 kg	1,94 kWh	98 L	2:44

1 Les résultats sont calculés selon l'usage de la fonction Eco et la vitesse d'essorage maximal, conformément à la norme EN 60456. 2 La consommation de courant, d'eau et les durées indiquées dans le tableau peuvent varier avec la pression, la durée et la température de l'eau, ainsi qu'avec la température ambiente, le type et la quantité de linge, les variations de tension et les fonctions optionnelles utilisées.

Fiche produit

Nom du fournisseur			Panasonic

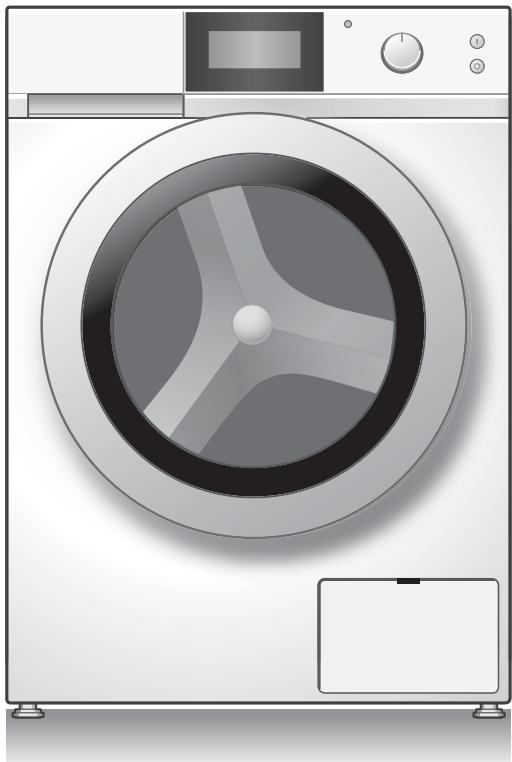

Référence du modele établie par le fournisseur			NA-140ZS1	NA-168ZS1
Capacité nominale en kg, pour le programme «coton» standard	60 °C à pleine charge	en kg	10	8
Classe d'efficacité énergétique			A+++	A+++
Consommation d'énergie annuelle pondérée*		kWh / an	155	117
* Consommation d'énergie de "X" kWh par an, sur la base de 220 cycles de lavage standard par an pour les programmes coton à 60 °C et à 40 °C à pleine charge et à demi-charge, et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du programme «coton» standard	à 60 °C à pleine charge	kWh	0,83	0,63
	à 60 °C à demi-charge	kWh	0,66	0,48
	à 40 °C à demi-charge	kWh	0,53	0,40
Consommation d'énergie pondérée	Mode arrêt	W	0,2	0,2
	Mode laissé sur marche	W	0,2	0,2
Consommation d'eau annuelle pondérée*		L / an	12400	9750
* Consommation d'eau de "X" litres par an, sur la base de 220 cycles de lavage standard par an pour les programmes coton à 60 °C et à 40 °C à pleine charge et à demi-charge. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité d'essorage sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces)			B	A
Vitesse d'essorage maximal pour le programme «coton» standard	à 60 °C à pleine charge	tr/min	1400	1600
	à 40 °C à demi-charge	tr/min	1400	1600
Taux d'humidité résiduelle atteint avec le programme «coton» standard	à 60 °C à pleine charge	%	51	44
	à 40 °C à demi-charge	%	52	45
Le programme «coton» + Eco standard à 60 °C et le programme «coton»+ Eco standard à 40 °C sont les programmes de lavage standard auxquels se rapportent les informations qui figurent sur l'étiquette et sur la fiche. Ces programmes convennent pour nettoyer du linge en coton normalement sale et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie
Durée du programme «coton» standard	à 60 °C à pleine charge	min	225	225
	à 60 °C à demi-charge	min	210	185
	à 40 °C à demi-charge	min	185	160
Durée du mode laissé sur marche		min	1	1
Émissions acoustiques dans l'air	phases de lavage	dB	53	53
	phases d'essorage	dB	71	72
Intégrable (Oui/Non)			Non	Non

(UE) N°1061 / 2010
