Type de produit	Subwoofer passif
Marque	JBL
Modèle	Control SB210
Impédance nominale	8 ohms
Puissance admissible (programme)	800 W
Puissance admissible (bruit rose)	400 W
Réponse en fréquence	42 Hz – 200 Hz (-10 dB)
Sensibilité	96 dB (1 W @ 1 m)
Transducteurs graves	2 x 250 mm (10 po) woofers
Résistance CC (woofer)	3,3 ohms
Réseau de crossover	Intégré, référence 338990-001
Dimensions (H x L x P)	335 x 590 x 570 mm
Poids net (expédition)	19,4 kg (43 lb)
Matériau du coffret	Bois (contreplaqué)
Grille de protection	Incluse (réf. 338995-001)
Kit d'installation pour œillets	Inclus (réf. 337714-001)
Couvercle plastique scellé	Optionnel (MTC-PC4)
Utilisation recommandée	Systèmes audio professionnels, installation fixe
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'humidité ou aux chocs

FOIRE AUX QUESTIONS - Control SB210 JBL

Quelle est la puissance maximale du JBL Control SB210 ?

Le subwoofer peut supporter 800 W en programme continu et 400 W en bruit rose continu.

Comment brancher ce subwoofer passif ?

Connectez-le à un amplificateur externe via les borniers. L'impédance nominale est de 8 ohms. Utilisez un câble de section adaptée.

Quelles sont les dimensions exactes du Control SB210 ?

Les dimensions sont 335 mm (H) x 590 mm (L) x 570 mm (P).

Puis-je utiliser ce subwoofer en extérieur ?

Il n'est pas conçu pour une utilisation en extérieur. Protégez-le de l'humidité et des intempéries. Un couvercle plastique optionnel (MTC-PC4) est disponible.

Quel type de câble utiliser pour le branchement ?

Utilisez un câble enceinte de section suffisante (2,5 mm² minimum) et des connecteurs adaptés (bananes ou fourches).

Comment nettoyer l'enceinte ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Est-ce que le JBL Control SB210 est amplifié ?

Non, c'est un subwoofer passif. Il nécessite un amplificateur externe.

Quelle est l'impédance du subwoofer ?

L'impédance nominale est de 8 ohms.

Comment régler la fréquence de coupure ?

La fréquence de coupure doit être réglée sur l'amplificateur ou le processeur. La réponse du subwoofer descend à 42 Hz (-10 dB).

Où trouver des pièces de rechange pour le Control SB210 ?

Les pièces de rechange (grille, haut-parleurs, crossover) sont disponibles auprès des revendeurs agréés JBL. Référez-vous aux numéros de pièces dans la notice.

MODE D'EMPLOI Control SB210 JBL

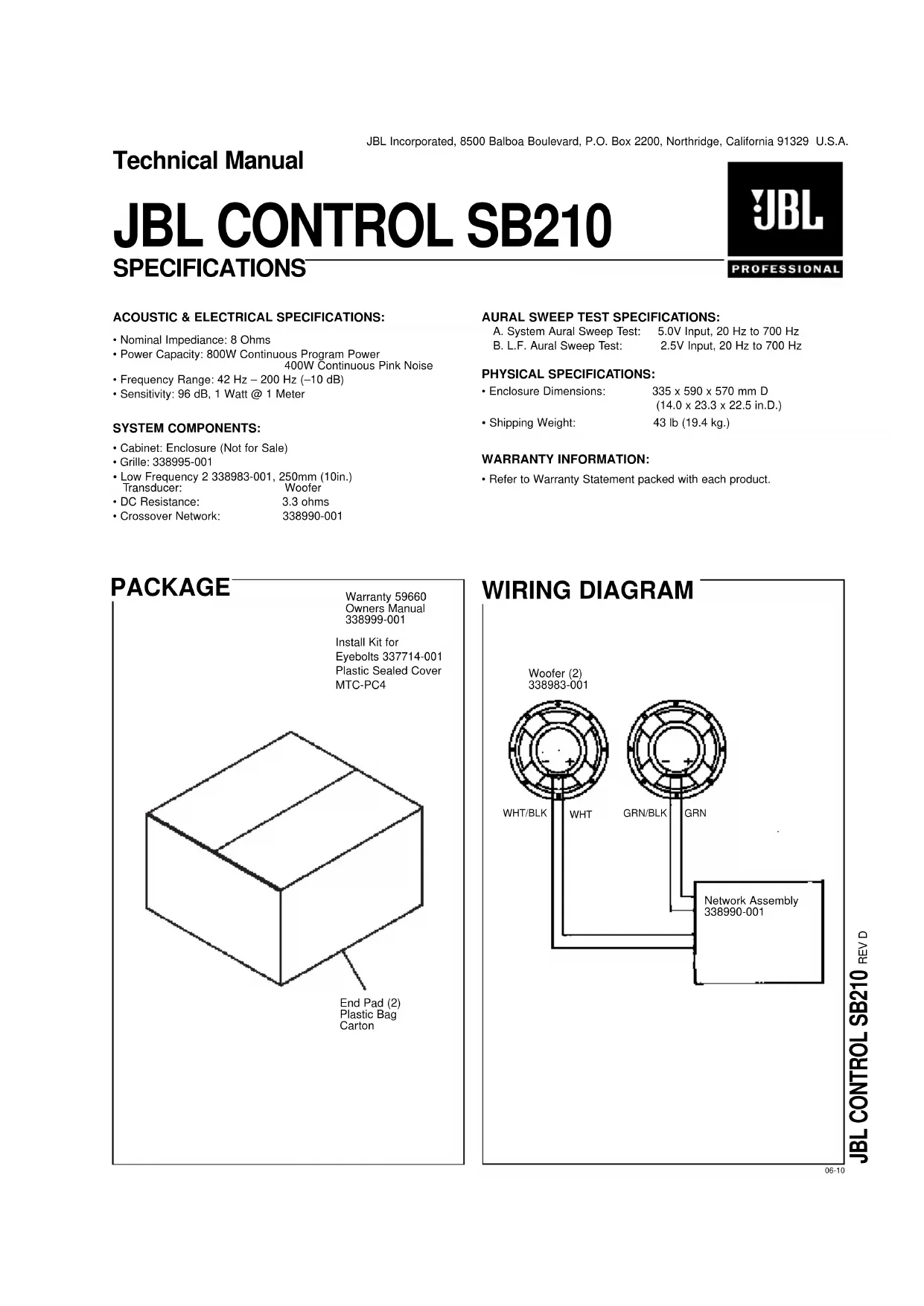

Technical Manual

JBL CONTROL SB210

SPECIFICATIONS

PROFESSIONAL

ACOUSTIC & ELECTRICAL SPECIFICATIONS:

Nominal Impediance: 8 Ohms
Power Capacity: 800W Continuous Program Power
400W Continuous Pink Noise
Frequency Range: 42Hz - 200Hz (-10 dB)
- Sensitivity: 96 dB, 1 Watt @ 1 Meter

SYSTEM COMPONENTS:

• Cabinet: Enclosure (Not for Sale)
  Grille: 338995-001
• Low Frequency 2 338983-001, 250mm (10in.)
  Transducer: Woofer
• DC Resistance: 3.3 ohms
  Crossover Network: 338990-001

AURAL SWEEP TEST SPECIFICATIONS:

A. System Aural Sweep Test:

5.0V Input, 20 Hz to 700 Hz

B. L.F. Aural Sweep Test:

2.5V Input, 20 Hz to 700 Hz

PHYSICAL SPECIFICATIONS:

• Enclosure Dimensions:

335× 590× 570mmD

(14.0 x 23.3 x 22.5 in.D.)

• Shipping Weight:

43 lb (19.4 kg.)

WARRANTY INFORMATION:

Refer to Warranty Statement packed with each product.

PACKAGE

Warranty 59660

Owners Manual

338999-001

Install Kit for

Eyebolts 337714-001

Plastic Sealed Cover

MTC-PC4

End Pad (2)

Plastic Bag

Carton

WIRING DIAGRAM

WHT/BLK

GRN
Network Assembly 338990-001

338990-001

COMPONENT EXPLODED VIEW
