Type de produit	Caisson de basses (haut-parleur d'extrêmes graves)
Marque	Alpine
Modèle	SWR843D
Taille (diamètre)	8 pouces (20 cm)
Puissance admissible (efficace)	350 W
Puissance de crête	1000 W
Impédance nominale	4 Ω + 4 Ω (double bobine)
Réponse en fréquence	28 Hz - 200 Hz
Sensibilité (1 W/1 m)	83.5 dB
Profondeur de montage	115 mm (4,525 po)
Diamètre de montage	176 mm (6,93 po)
Membrane	Pâte renforcée de Kevlar, conception parabolique 2 pièces
Suspension	Santoprene moulé par injection, multibourrelets à amplitude élevée
Bobine	Fil résistant jusqu'à 180°C, 4 couches, double bobine
Aimant	Strontium Ferrite, assemblage segmenté 10 pièces
Bâti	Aluminium moulé, ventilation périmétrique
Volume d'enceinte close recommandé	0,15 - 0,50 pi³ (4,2 - 14,2 L)
Volume d'enceinte à évent recommandé	0,25 - 0,60 pi³ (7,1 - 17,0 L)
Xmax (excursion linéaire)	14 mm
Déplacement mécanique crête-à-crête	52 mm
Poids de l'aimant	52 oz (1,47 kg)
Garantie	Consulter la documentation constructeur

FOIRE AUX QUESTIONS - SWR843D ALPINE

Quel est le diamètre du haut-parleur Alpine SWR843D ?

Le SWR843D est un subwoofer de 8 pouces (20 cm).

Comment câbler le SWR843D en série ou en parallèle ?

Ce subwoofer possède une double bobine de 4 Ω + 4 Ω. Pour un montage en série, reliez les bobines en série pour obtenir 8 Ω. En parallèle, vous obtenez 2 Ω. Consultez les schémas de câblage dans la notice pour les configurations à un ou plusieurs amplificateurs.

Quelle puissance d'amplification recommandez-vous pour le SWR843D ?

La puissance efficace recommandée est de 150 à 350 W RMS. Assurez-vous que l'amplificateur délivre une puissance propre sans écrêtage.

Quel volume d'enceinte utiliser pour le SWR843D ?

Pour une enceinte close, le volume brut optimal est d'environ 0,30 pi³ (8,5 L). Pour une enceinte à évent, un volume de 0,55 pi³ (15,6 L) avec un évent de 5,25 po² sur 15,5 po est recommandé.

Le SWR843D peut-il être utilisé en enceinte close ?

Oui, il est compatible avec les enceintes closes, à évent, passe-bande et à baffle infini. Les volumes recommandés sont indiqués dans la notice.

Quelle est la sensibilité du SWR843D ?

La sensibilité est de 83,5 dB à 1 W/1 m. Cela signifie qu'il produit un niveau sonore modéré pour une puissance donnée.

Comment installer le joint d'étanchéité du SWR843D ?

Le joint d'étanchéité est conçu pour un montage dissimulé et prêt à recevoir une grille intégrée. Il suffit de le positionner correctement autour du haut-parleur avant de le fixer.

Quels sont les types d'enceintes compatibles avec le SWR843D ?

Les types d'enceintes recommandés sont : close, à évent, passe-bande et à baffle infini. Les volumes spécifiques sont donnés dans la fiche technique.

Quelle est la réponse en fréquence du SWR843D ?

La réponse en fréquence s'étend de 28 Hz à 200 Hz, couvrant les fréquences graves et subgraves.

Comment entretenir le SWR843D ?

Nettoyez le haut-parleur avec un chiffon doux et sec. Évitez les produits chimiques. Vérifiez régulièrement les connexions et assurez-vous que l'enceinte est bien étanche.

MODE D'EMPLOI SWR843D ALPINE

Haut-parleur d'extrêmes graves à double bobine 12 po (4Ω)+(4Ω)

SWR-1223D

Haut-parleur d'extrêmes graves à double bobine 12 po (2Ω)+(2Ω)

SWR-1043D

Haut-parleur d'extrêmes graves à double bobine 10 po (4Ω)+(4Ω)

SWR-1023D

Haut-parleur d'extrêmes graves à double bobine 10 po (2Ω)+(2Ω)

SWR-843D

Haut-parleur d'extrêmes graves à double bobine 8 po (4Ω)+(4Ω)

SWR-823D

Haut-parleur d'extrêmes graves à double bobine 8 po (2Ω)+(2Ω)

ALPINE

DUAL 4Ω TYPE-R APPLICATION DIAGRAMS

Exemple 1 1 amplificateur et 1 h.-p. d'extrêmes graves

JUMPER / CAVALIER

8Ω

Example 2 One Amplifier and One Subwoofer

Exemple 2 1 amplificateur et 1 h.-p. d'extrêmes graves

JUMPER / CAVALIER 2Ω

Example 3 Two Amplifiers and One Subwoofer

Exemple 3 2 amplificateurs et 1 h.-p. d'extrêmes graves

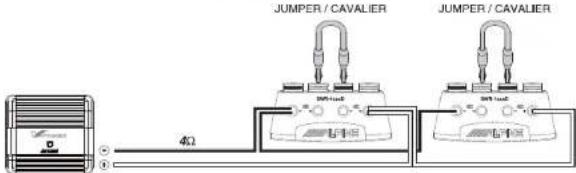

Exemple 4 1 amplificateur et 2 h.-p. d'extrêmes graves

4Ω 4Ω

JUMPER / CAVALIER JUMPER / CAVALIER 4Ω

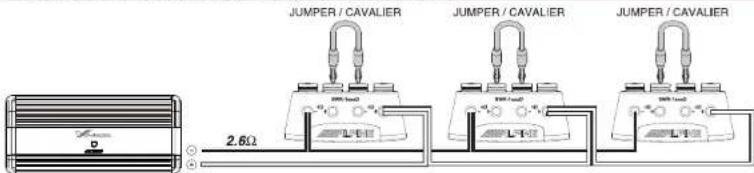

Exemple 5 1 amplificateur et 3 h.-p. d'extrêmes graves

JUMPER / CAVALIER JUMPER / CAVALIER JUMPER / CAVALIER 2.6Ω L100 L100 L100

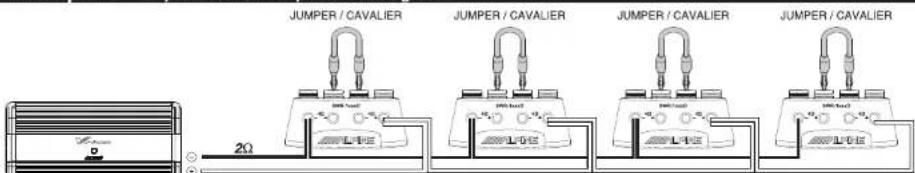

Exemple 6 amplificateur et 4 h.-p. d'extrêmes graves

JUMPER / CAVALIER JUMPER / CAVALIER JUMPER / CAVALIER JUMPER / CAVALIER JUMPER / CAVALIER 2Ω

TYPE-R WIRING WORKSHEET

CÂBLAGE POUR TYPE-R

Example 1

One Amplifier and One Subwoofer

Exemple 1

1 amplificateur et 1 h.-p. d'extrêmes graves

JUMPER / CAVALIER

4Ω

Example 2

One Amplifier and One Subwoofer

Exemple 2

1 amplificateur et 1 h.-p. d'extrêmes graves

1Ω JUN

JUMPER / CAVALIER

Attention : lire le manuel de l'amplificateur pour la connexion à 1Ω.

Example 4

1 amplificateur et 2 h.-p. d'extrêmes graves

Example 3

2 amplificateurs et 2 h.-p. d'extrêmes graves

JUMPER / CAVALIER
JUMPER / CAVALIER

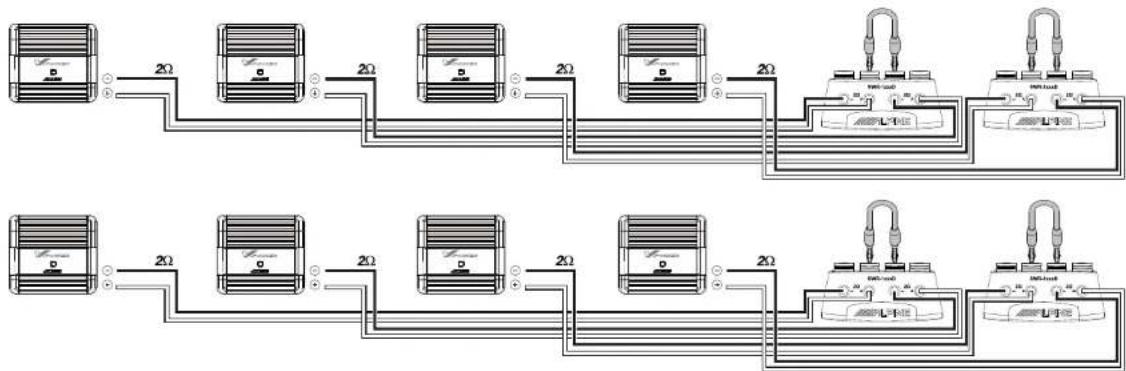

8 amplificateurs et 4 h.-p. d'extrêmes graves - schéma de compétition

TYPE-R WIRING WORKSHEET

CÂBLAGE POUR TYPE-R

Caractéristiques et spécifications Caractéristiques
Features
Taille
Puissance admissible (efficace/de crête)
Plage de puissance (efficace)
Réponse en fréquence (Hz)
Membrane	Matériau
	Conception
Suspension	Matériau
	Conception
Centreur	Matériau
	Conception
Bobine	Matériau
	Conception
Moteur	Géométrie de pièce polaire
	Configuration
Aimant	Matériau
	Conception
Bâti	Matériau
	Conception
Bornes	Répartition
	Conception
Fils conducteurs	Conception
Joint d'étanchéité	Conception
Enceinte
Profondeur de montage

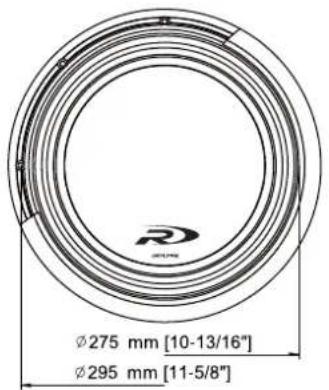

Diamètre de montage - montage avant
Déplacement - montage avant**
Volume ajouté - montage inversé**
Types d'enceintes recommandés
Volume d'enceinte close (brut)
Enceinte close optimale	Dimensions extérieures
	Volume intérieur brut
	Volume intérieur net***
	F_3, Q_1c
Volume d'enceinte à évent (brut)
Enceinte à évent optimale	Dimensions extérieures
	Volume intérieur brut
	Aire de l'évent (dimensions)
	Longueur de l'évent
	Déplacement de l'évent
	Volume intérieur net ( V_b )***
	F_3, crête, F_b
Paramètres électromécaniques#
Impédance nominale
Réponse en fréquence
Sensibilité (NPA @ 1 W / 1 m)*
Résistance CC de la bobine (Re)
Inductance (Le) 1 kHz / 20 kHz
Résonance à l'air libre (Fs)
Raideur équivalente (Vas)
Q mécanique (Qms)
Q électrique (Qes)
Q total (Qts)
Xmax _10 (à sens unique Xmax @ 10% Distorsion)
Déplacement mécanique, crête à crête
Hauteur de l'écartement (Hag)
Hauteur de la bobine (Hvc)
Surface du diaphragme (Sd)
Diamètre de la bobine
Poids de l'aimant

Type-R
SWR-823D	SWR-843D	SWR-1023D	SWR-1043D	SWR-1223D	SWR-1243D
8 po	8 po	10 po	10 po	12 po	12 po
350W/1000W	350W/1000W	600W/1800W	600W/1800W	600W/1800W	600W/1800W
150W-350W	150W-350W	300W-600W	300W-600W	300W-600W	300W-600W
28Hz-200Hz	28Hz-200Hz	26Hz-200Hz	26Hz-200Hz	24Hz-200Hz	24Hz-200Hz
Pâte renforcée de Kevlar
2 pièce parabolique
Santoprene ^MD moulé par injection
Multibourrelets à amplitude élevé (brevet en instance)
Nomex ^MD
Progressif
Fil résistant jusqu'à 180°C, sur forme de aluminium à sillon hélicoïdal
4 couches, double bobine
Moteur à courbe complexe (brevet n° 6,639,993)
Manchon de court-circuit integre avec transfer de chaluer VC a ventilation radiale (brevet n° 7,634,101; 7,272,238)
Haut-Parleur, Strontium Ferrite
Assemblage d'aimant segmenté, 10 pièce
Aluminium moulé
Báti externe à ventilation périmétrique (brevet n° 6,678,837; 7,684,585)
Un côté
Solide, calibre 8, à presion avec boîtier, cavalier à fiche banane
Intégration au centreur à renforcée (brevet n° 6,810,988)
Système d'etanchéité à montage dissimulé et pret à recevior une grille intégrée (brevet n° 7,760,900)
115 mm (4.525po)	115 mm (4.525po)	149 mm (5.875po)	149 mm (5.875po)	162 mm (6.375po)	162 mm (6.375po)
176 mm (6.93po)	176 mm (6.93po)	231 mm (9.1po)	231 mm (9.1po)	275 mm (10.9po)	275 mm (10.9po)
0.050 pi ^3	0.050 pi ^3	0.080 pi ^3	0.080 pi ^3	0.100 pi ^3	0.100 pi ^3
0.035 pi ^3	0.035 pi ^3	0.055 pi ^3	0.055 pi ^3	0.090 pi ^3	0.090 pi ^3
Sealed, Vented, Bandpass, Infinite Baffle		Sealed, Vented, Bandpass
0.15-0.50 pi ^3	0.15-0.50 pi ^3	0.5-1.0 pi ^3	0.5-1.0 pi ^3	0.65-1.25 pi ^3	0.65-1.25 pi ^3
13xx < 13xx < 5.5xx	13xx < 13xx < 5.5xx	12.5xx < 12.5xx < 13xx	12.5xx < 12.5xx < 13xx	14.5xx < 14.5xx < 13.5xx	14.5xx < 14.5xx < 13.5xx
0.30 pi ^3	0.30 pi ^3	0.60 pi ^3	0.60 pi ^3	0.90 pi ^3	0.90 pi ^3
0.25 pi ^3	0.25 pi ^3	0.50 pi ^3	0.50 pi ^3	0.75 pi ^3	0.75 pi ^3
53 Hz, 0.80	53 Hz, 0.80	43 Hz, 0.90	46 Hz, 0.90	44 Hz, 0.90	43 Hz, 0.90
0.25-0.6 pi ^3	0.25-0.6 pi ^3	0.8-1.5 pi ^3	0.8-1.5 pi ^3	1.0-2.0 pi ^3	1.0-2.0 pi ^3
11po x 8.5po x 20po	11po x 8.5po x 20po	12.5po x 12.5po x 20.5po	12.5po x 12.5po x 20.5po	13.5po x 13.5po x 24po	13.5po x 13.5po x 24po
0.70 pi ^3	0.70 pi ^3	1.4 pi ^3	1.4 pi ^3	1.9 pi ^3	1.9 pi ^3
5.25 po ^2 (7po x 0.75po)	5.25 po ^2 (7po x 0.75po)	11 po ^2 (11po x 1po)	11 po ^2 (11po x 1po)	15 po ^2 (12po x 1.25po)	15 po ^2 (12po x 1.25po)
15.5po	15.5po	18.5po	18.5po	22po	22po
0.10 pi ^3	0.10 pi ^3	0.24 pi ^3	0.24 pi ^3	0.29 pi ^3	0.29 pi ^3
0.55 pi ^3	0.55 pi ^3	1.1 pi ^3	1.1 pi ^3	1.5 pi ^3	1.5 pi ^3
31Hz, 2dB, 36Hz	31Hz, 2dB, 36Hz	26Hz, 4.2dB, 35Hz	28Hz, 4.5dB, 35Hz	27Hz, 4.2dB, 33Hz	27Hz, 3.9dB, 33Hz
2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω
28 - 200Hz	28 - 200Hz	26 - 200Hz	26 - 200Hz	24 - 200Hz	24 - 200Hz
83.5dB	83.5dB	83dB	83dB	85dB	85dB
1.85Ω+1.85Ω	3.7Ω+3.7Ω	1.85Ω+1.85Ω	3.7Ω+3.7Ω	1.85Ω+1.85Ω	3.7Ω+3.7Ω
0.87mH/0.30mH	1.23mH/0.35mH	2.39mH/1.02mH	3.79mH/1.93mH	2.41mH/1.92mH	3.85mH/1.92mH
38Hz	40Hz	29Hz	31Hz	28Hz	31Hz
12L (0.42 pi ^3 )	12L (0.42 pi ^3 )	26L (0.92 pi ^3 )	21L (0.75 pi ^3 )	43L (1.5 pi ^3 )	38L (1.5 pi ^3 )
7.8	7.5	8.7	7.9	8.5	7.9
0.55	0.60	0.53	0.57	0.50	0.57
0.50	0.55	0.50	0.53	0.48	0.53
14 mm	14 mm	20mm	20mm	20 mm	20 mm
52 mm	52 mm	70mm	70mm	72mm	72mm
10 mm	10 mm	10 mm	10 mm	10 mm	10 mm
29 mm	29 mm	44mm	44mm	44mm	44mm
201 cm ^2	201 cm ^2	332 cm ^2	332 cm ^2	480 cm ^2	480 cm ^2
40 mm (1.6 po)	40 mm (1.6 po)	65 mm (2.6 po)	65 mm (2.6 po)	65 mm (2.6 po)	65 mm (2.6 po)
52 oz	52 oz	128 oz	128 oz	144 oz	144 oz

Notes:
Remarque : Les spécifications peuvent changer sans préavis.

Paramètres T/S mesurés/calculés avec bobines reliées en série, après rodagé.

* Ne pas utiliser cette spécification souvent mal comprise comme référence pour la puissance du haut-parleur d'extrêmes graves.

** Panneau de 0.75 po (19 mm) d'épaisseur, ouverture correspondant environ au diamètre intérieur du joint d'étanchéité.
