ST124W - Recepteur StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur vidéo VGA (splitter)
Marque	StarTech.com
Modèle	ST124W (ST124WEU / ST124WGB)
Nombre de ports de sortie	4 ports VGA femelle DE-15
Port d'entrée	1 port VGA mâle DE-15
Résolution maximale	1600 x 1200 pixels
Bande passante vidéo	200 MHz
Distance maximale	65 mètres (200 pieds)
Support DDC	Oui (port 1 uniquement)
Mise en cascade	Jusqu'à 3 niveaux (jusqu'à 64 affichages)
Alimentation	Adaptateur secteur 9 VDC, 300 mA
Dimensions (L × l × h)	Environ 15,6 × 9,8 × 3,3 cm
Poids	150 g
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-20 °C à 60 °C
Humidité de fonctionnement	0 à 80 % HR
Garantie	1 an
Contenu de l'emballage	Répartiteur VGA, adaptateur secteur, guide d'installation
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et non abrasif. Ne pas utiliser de liquides.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique pour tout problème.

FOIRE AUX QUESTIONS - ST124W StarTech.com

Comment installer le répartiteur VGA ST124W ?

Éteignez la source et les écrans. Branchez un câble VGA de la source à l'entrée Video In du répartiteur. Connectez chaque écran aux sorties Video Out avec des câbles VGA. Branchez l'adaptateur secteur, puis allumez les écrans et enfin la source.

Quelle est la résolution maximale supportée ?

La résolution maximale est de 1600 x 1200 pixels.

Puis-je connecter plus de 4 écrans avec ce modèle ?

Oui, en utilisant la fonction de cascade. Connectez un autre répartiteur VGA sur une sortie du ST124W, jusqu'à 3 niveaux, permettant de connecter jusqu'à 64 écrans.

Le ST124W supporte-t-il le DDC ?

Oui, le DDC est supporté sur le port de sortie numéro 1 uniquement. Cela permet de transmettre les informations d'affichage à la source.

Quelle alimentation est requise ?

L'adaptateur secteur fourni délivre 9 VDC avec un courant de 300 mA. N'utilisez pas d'autre adaptateur.

Y a-t-il une perte de qualité vidéo avec ce répartiteur ?

Non, la bande passante de 200 MHz et la distance maximale de 65 mètres garantissent une qualité optimale dans les limites spécifiées.

Comment nettoyer le répartiteur ?

Débranchez l'appareil. Utilisez un chiffon sec et non abrasif pour essuyer la surface. Ne jamais utiliser de liquides ou de produits chimiques.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions et l'alimentation. Consultez le guide d'installation. Si le problème persiste, contactez le support technique de StarTech.com à vie.

Ce modèle est-il compatible avec les ordinateurs et projecteurs ?

Oui, il fonctionne avec tout appareil doté d'une sortie VGA (ordinateur, projecteur, etc.) et des écrans avec entrée VGA.

Quelle est la garantie du ST124W ?

StarTech.com offre une garantie d'un an contre les défauts de matériaux et de fabrication.

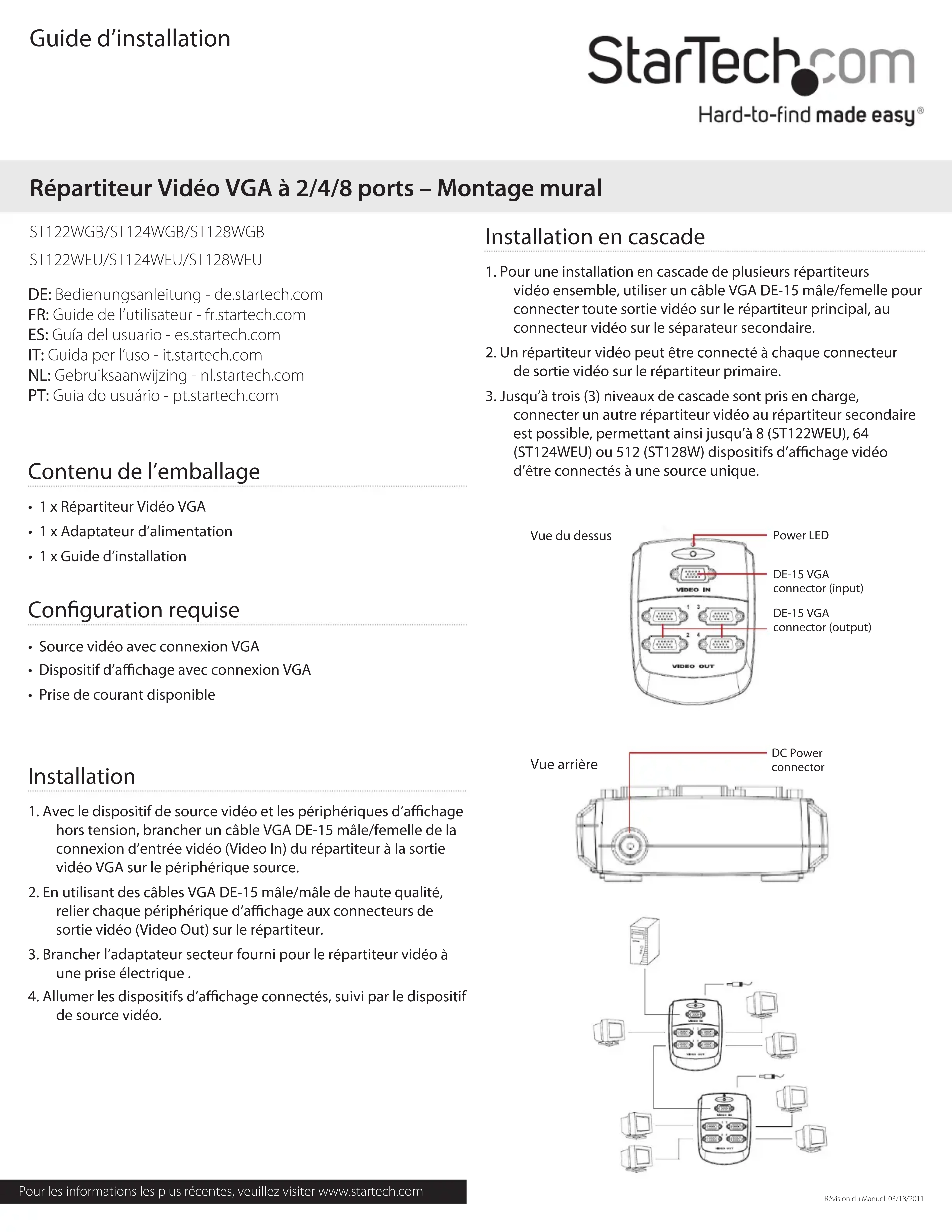

MODE D'EMPLOI ST124W StarTech.com

Répartiteur Video VGA à 2/4/8 ports – Montage mural

ST122WGB/ST124WGB/ST128WGB

ST122WEU/ST124WEU/ST128WEU

DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT:Guida per I'uso -it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuario - pt.startech.com

Contenu de l'emballage

• 1 x Répartiteur Video VGA
• 1 x Adaptateur d'alimentation
• 1 x Guide d'installation

Configuration requise

• Source video avec connexion VGA
  Dispositif d'affichage avec connexion VGA
• Prise de courant disponible

Installation

1. Avec le dispositif de source video et les périphériques d'affchage hors tension, brancher un cable VGA DE-15 male/femelle de la connexion d'entrée video (Video In) du répartiteur à la sortie video VGA sur le périphérique source.
2. En utilisant des cables VGA DE-15 male/male de haute qualité, relier chaque périphérique d'affichage aux connecteurs de sortie video (Video Out) sur le répartiteur.

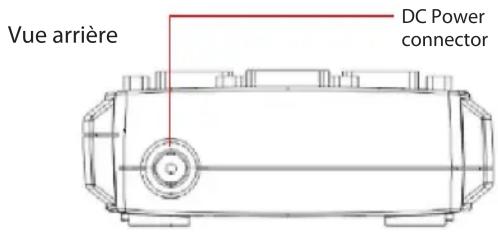

3. Brancher l'adaptateur secteur fourni pour le répartiteur video à une prise électrique.
4. Allumer les dispositifs d'affichage connectés, suivi par le dispositif de source video.

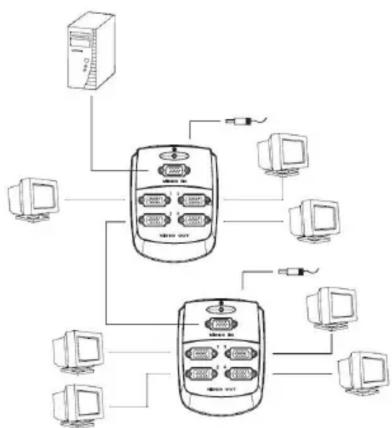

Installation en cascade

1. Pour une installation en cascade de plusieurs répartiteurs video ensemble, utiliser un cable VGA DE-15 male/femelle pour connecter toute sortie video sur le répartiteur principal, au connecteur video sur le séparateur secondaire.
2. Un répartiteur video peut être connecté à chaque connecteur de sortie video sur le répartiteur primaire.
3. Jusqu'à trois (3) niveaux de cascade sont pris en charge, connecter un autre répartiteur video au répartiteur secondaire est possible, permettant ainsi jusqu'à 8 (ST122WEU), 64 (ST124WEU) ou 512 (ST128W) disposits d'affichage video d'être connectés à une source unique.

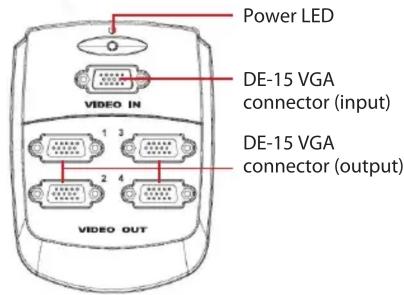

Vue du dessus

Spécifications

ST122WEU / ST122WGB		ST124WEU / ST124WGB		ST128WEU / ST128WGB
Signal Vidéo	VGA (RGBHV)
Connecteurs	2 x DE-15 VGA femelle	4 x DE-15 VGA femelle	8 x DE-15 VGA femelle
	1 x DE-15 VGA môle	1 x DE-15 VGA môle	1 x DE-15 VGA môle
	1 x Alimentation DC	1 x Alimentation DC	1 x Alimentation DC
Voyants	1 x Alimentation
Résolution vidéo Maximale	1600x1200
Distance Maximale	65m/200ft
Bande Passante Vidéo	250MHz 200MHz
Support DDC	Oui (Port 1 seulement)
Adaptateur d'Alimentation	9VDC, 300mA
Température de Fonctionnement	0°C ~ 50°C (32°F ~ 122°F)
Température de Stocckage	-20°C ~ 60°C (-4°F ~ 140°F)
Humidité	0 ~ 80% RH
Dimensions (Lxlxh)	1145.0mm x 875mm x 333.0mm 1559.0mm x 979.0mm x 330.0mm
Poids	140g 150g 220g

Déclaration de conformité FCC

Cet équipement a ete teste et trouve conforme aux limites pour un disposit numerique de classe B, conformement à la partie 15 des regles FCC. Ces limites visent à assurer une protection raisonnable contre les interfenciences nuisibles dans un milieu residentiel. Cet équipement generne, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut entrainer des interfenciences nuisibles aux communications radio. Tout fois, il n'existe aucune garantie que des interférences ne se produit pas dans une installation particulaire. Si cet équipement provoque des interférences nuisibles à la reception radio ou de télévision, qui peut être déterminé en mettant en allumant et éteignant l'équipement, l'utilisateur est encouraged à essayer de corriger l'inférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'une autre ligne de courant utilisée par le récepteur.
• Consultant le revendeur ou un technician radio / TV.

Utilisation des marques, marques déposées, et autres dénominations protégées et symboles.

Ce manuel peut faire reférence à des marques, marques déposées, et autres dénominationes protégées et / ou les symboles des sociétés tiersies non liés en aucune façon à StarTech.com. Ou qu'elle se produit ces références sont à titre indicateif seulement et ne constitue pas une approbation d'un produit ou service par StarTech.com, ou un endossement du produit à laquelle s'applique le present manuel par la société tierce en question. Indépendamment de toute reconnaissance directe ailleurs dans le texte du present document, StarTech.com reconnait que toutes les marques, marques déposées, marques de service, et autres dénominationes protégées et / ou symboles contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Support technique

Le support technique à vie de Startech.com est une partie intégrale de notre engagement à fournir des solutions de pointe. Si vous ave besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation, et de téléchargements.

Informations sur la garantie

Ce produit est couvert par une garantie d'un an.

Par ailleurs, Startech.com garantit les produits contre les defaute de materiaux et de fabrication pour les périodes indiquées, suivant la date initiale de l'achat. Durant cette période, les produits peuvent être returnnés pour être réparées ou replacçés par des produits équivalents, à notre discrétion. La garantie couvre les pieces et la main d'oeuvre seulement. Startech.com ne garantit pas ses produits contre tout début ou dommage resultant d'une mauvaise utilisation, d'abus, de modification ou d'usure normale.

Limitation de responsabilité

En aucun cas, la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne peut excéder le prix réel du produit payé en cas de dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), de perte de profits, perte d'exploitation, ou toute perte péculaire, resultant de ou liés à l'utilisation du produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'apliquent, les limitations ou exclusions contenues dans cette déclaration peuvent ne pas s'apliquer à vous.
