MODE D'EMPLOI MULTI V ARNU07GSJC4 LG
Veuillez lire attentivement ce manuel avant d'utiliser votre climatiseur et conservez-le pour vous y référer ultérieurement. L'installation doit être effectuée conformément aux normes électriques nationales par un personnel agréé uniquement.
Cet équipement doit être muni d'un conducteur d'alimentation conforme à la réglementation nationale.
Traduction de l'instruction originale (R410A/R32)
TABLE DES MATIÈRES
3 MESURES DE SÉCURITÉ
8 AVANT DE LE FAIRE FONCTIONNER
8 Avant de le faire fonctionner
8 Utilisation
8 Nettoyage et entretien
8 Service
9 INSTRUCTIONS DE FONCTIONNEMENT
9 Fonctionnement forcé
9 Fonction redémarrage automatique
10 ENTRETIEN ET MAINTENANCE

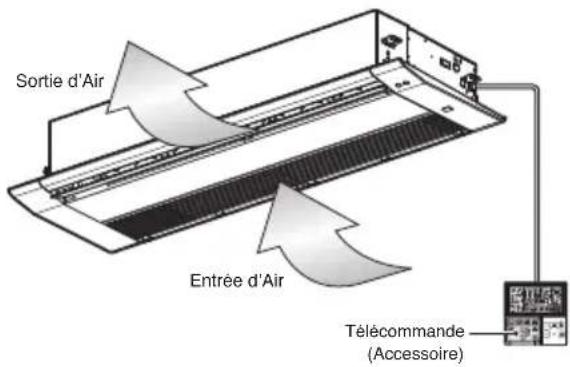

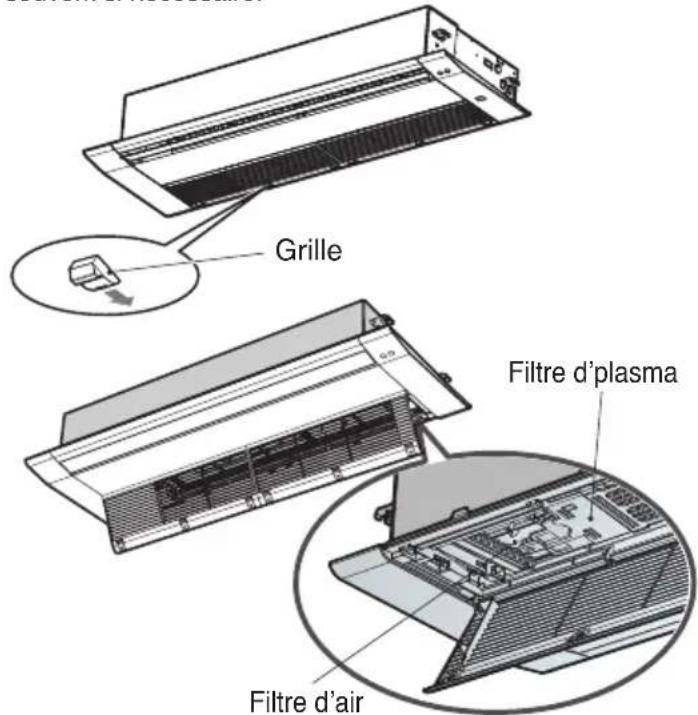

10 Cassette 1voies (plafond) (Standard ou plasma + Type de grille)

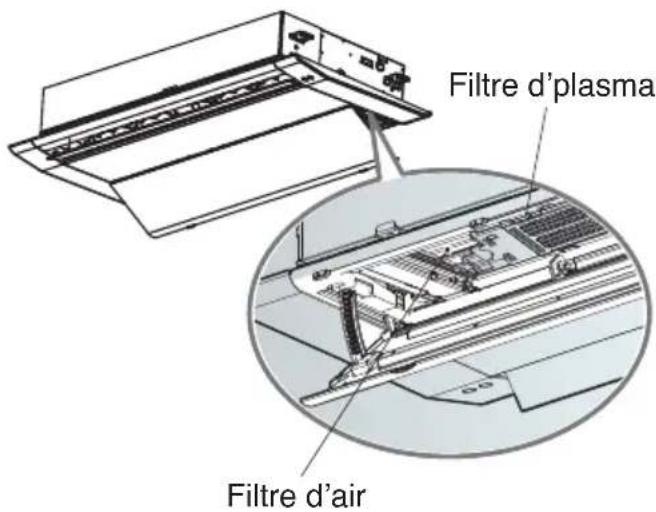

11 Cassette 1voies (plafond) (Standard ou plasma + Type de paneau)

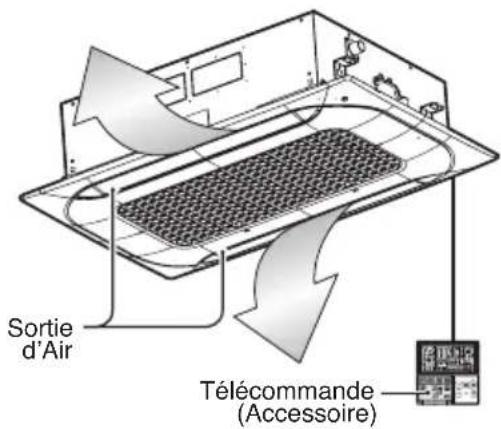

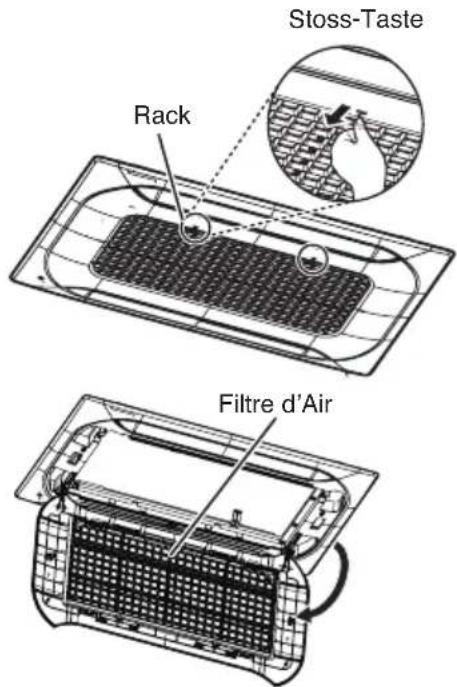

12 Cassette 2voies (plafond)

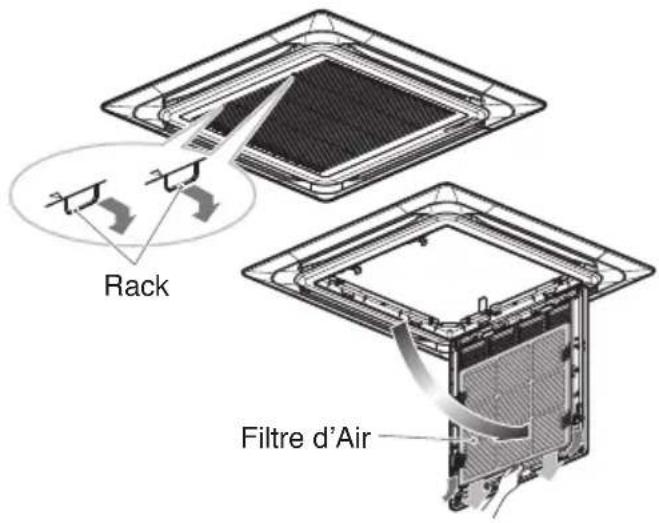

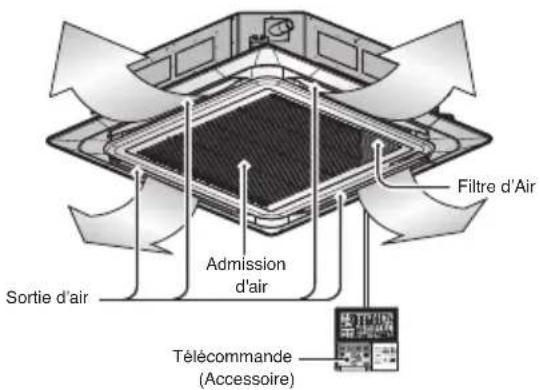

13 Cassette 4voies (plafond)

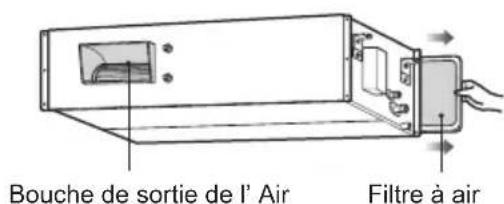

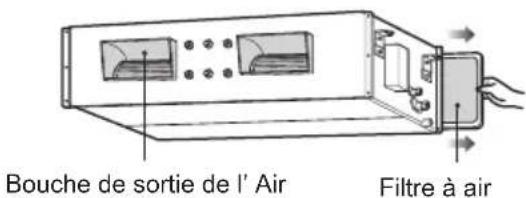

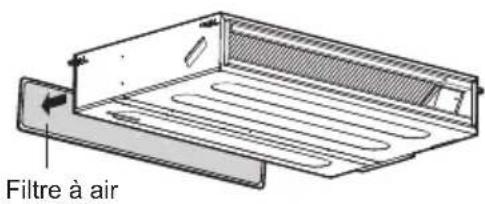

14 Conduite masquée dans le plafond & unité de prise d'air frais

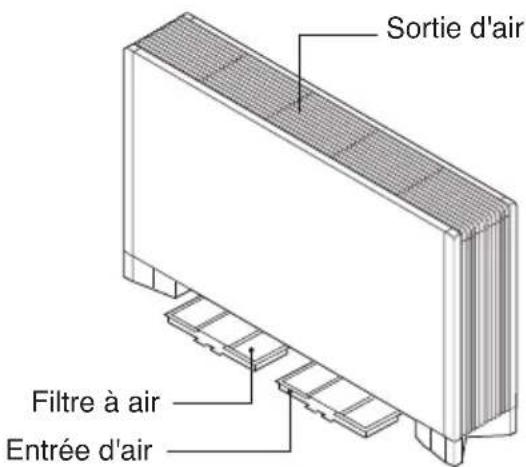

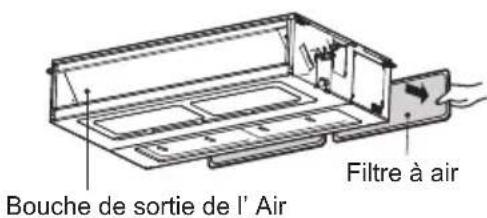

15 Posé au sol dissimulé

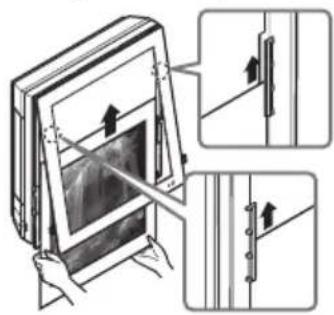

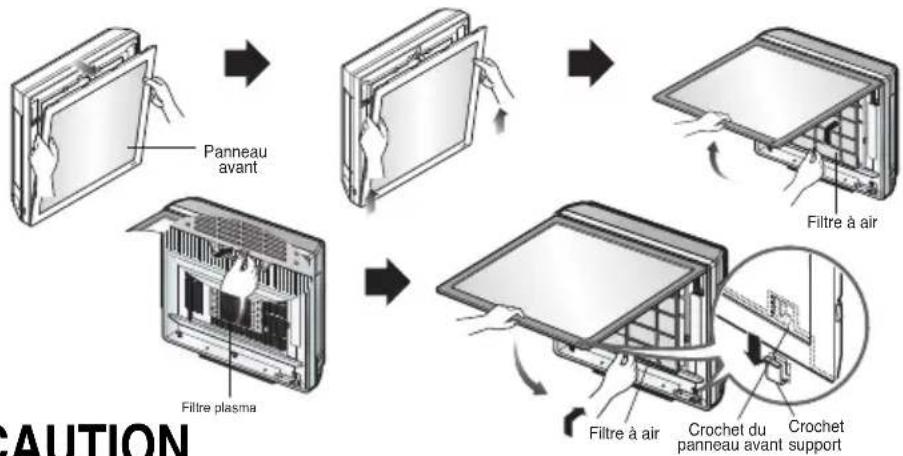

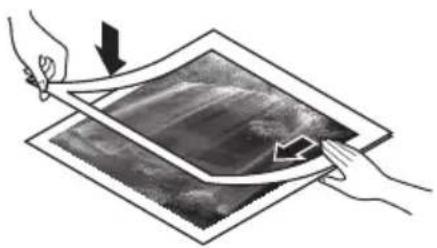

16 Art Cool Gallery Series

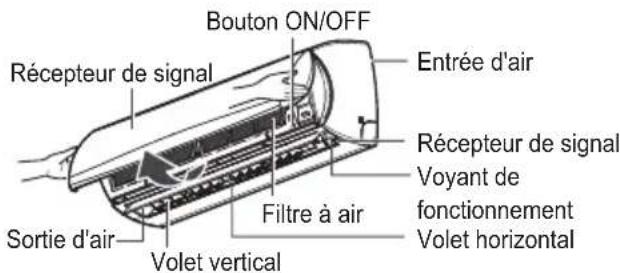

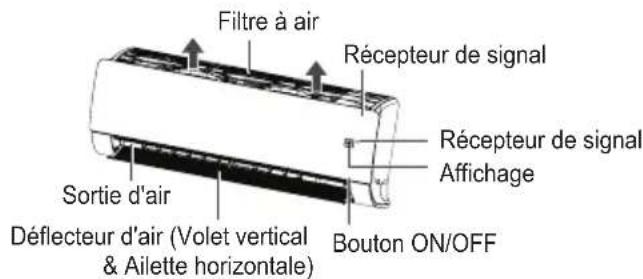

18 Montage mural

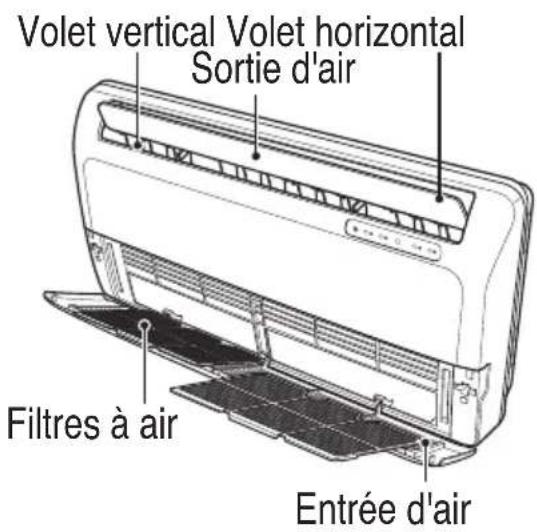

19 Convertible

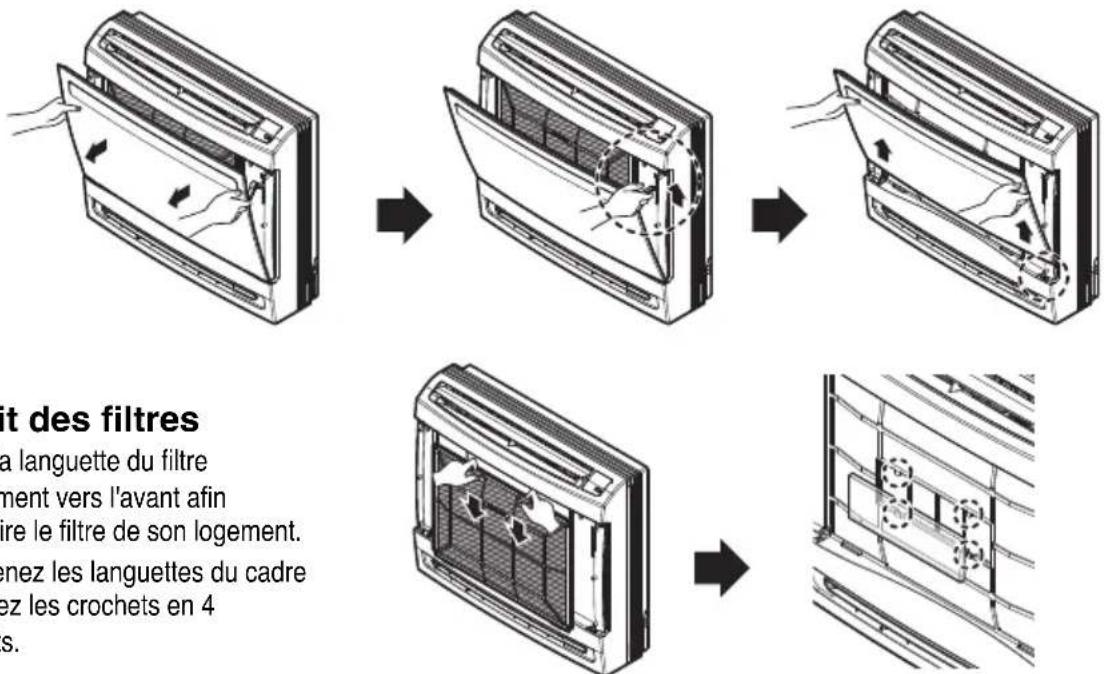

20 Console
21 Lorsque le climatiseur NE VA ÊTRE UTILISÉ pendant une longue période
21 Conseils d'utilisation
22 Avant d'appeler le service technique...
Mesures de sécurité
Les symboles suivants sont affichés sur les unités intérieure et extérieure.
 | Lisez soigneusement les précautions de ce manuel avant de faire fonctionner l'unité. |  | Cet appareil est rempli de réfrigérant inflammable (R32). |
 | Ce symbole indique que le manuel d'utilisation doit être lu attentivement. |  | Ce symbole indique qu'un personnel de service devrait manipuler cet équipement en se référant au Manuel d'installation |
Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels.
■ L'utilisation non conforme, résultant de la négligence des instructions, est susceptible de provoquer des dommages corporels ou matériels dont la gravité est signalée par les indications suivantes :
| ATTENTION | Ce symbole indique un risque de blessure grave, voire mortelle. |
| PRÉCAUTION | Ce symbole indique un risque de blessure ou des dommages matériels seulement. |
■ Les significations des symboles utilisés dans ce manuel sont indiquées ci-dessous.
 | Veillez à ne pas faire cela. |
 | Veillez à suivre les instructions de ce manuel. |
ATTENTION
Installation
- N'utilisez pas un coupe-circuit défectueux ou à valeur nominale insuffisante. Utilisez cet appareil sur un circuit dédié.
- Ceci risquerait de provoquer un incendie ou un choc électrique.
- Pour un travail électrique, contactez le distributeur, le vendeur, un électricien qualifié ou un Centre de Service Après Vente Agrée.
- Ne démontez ni réparez le produit. Ceci risquerait de provoquer un incendie ou un choc électrique.
- Faites toujours une connexion reliée à la terre.
- Autrement vous risquez de provoquer un incendie ou un choc électrique.
- Installez fermement le panneau et le couvercle du tableau de commande.
- Autrement vous risquez de provoquer un incendie ou un choc électrique.
- Installez toujours un circuit et un disjoncteur dédiés.
- Un câblage ou une installation inappropriés peuvent provoquer un incendie ou un choc électrique.
- Utilisez un disjoncteur ou fusible à valeur nominale appropriée.
- Autrement vous risquez de provoquer un incendie ou un choc électrique.
- Ne modifiez ni prolongez le cordon d'alimentation.
- Ceci risquerait de provoquer un incendie ou un choc électrique.
- N'installez pas, n'enlevez pas, ne remettez pas en place l'unité vousmême (si vous êtes un utilisateur).
- Vous pourriez provoquer un incendie, un choc électrique, une explosion ou vous blesser.
- Prenez soin lorsque vous déballez et installez ce produit.
- Les bords aiguisés peuvent provoquer des blessures. Faites attention en particulier aux bords du boîtier et aux ailettes du condenseur et de l'évaporateur.
- Contactez toujours le revendeur ou un centre de service après vente agréé pour effectuer l'installation.
- Autrement, vous pourriez provoquer un incendie, un choc électrique, une explosion ou vous blesser.
- N'installez pas le produit sur un support d'installation défectueux.
- Ceci peut provoquer des blessures, un accident ou bien endommager le produit.
- N'allumez pas le disjoncteur ni l'alimentation lorsque le panneau frontal, le boîtier, le capot supérieur ou le couvercle du boîtier de commande sont retirés ou ouverts.
- À défaut, vous vous exposez à un risque d'incendie, de choc électrique, d'explosion ou de décès.
- Vérifiez que la zone d'installation n'est pas abîmée par le temps.
- Si la base s'écroule, le climatiseur pourrait tomber avec elle, provoquant des dommages matériels, une défaillance du produit et des blessures.personal injury.
- Utilisez une pompe à vide ou un gaz Inerte (azote) lorsque vous faites des essais de fuite ou la purge d'air. Ne compressez pas l'air ou l'oxygène et n'utilisez pas de gaz inflammable. Cela pourrait provoquer un incendie ou une explosion.
- Risque de décès, de blessure, d'incendie ou d'explosion.
- L'appareil doit être stocké dans un endroit bien ventilé où la taille de la pièce correspond à la surface requise spécifiée pour l'opération. (pour R32)
- Les conduits raccordés à un appareil ne doivent pas contenir une source d'inflammation. (pour R32)
- L'appareil doit être stocké dans une pièce qui ne contient pas de sources d'infl ammation en fonctionnement continu (par exemple: des fl ammes nues, un appareil à gaz en marche ou un radiateur électrique allumé).
- Garder les ouvertures de ventilation requises dégagées d'obstacles
Fonctionnement
- Assurez-vous qu'on ne puisse pas tirer des câbles ou les endommager en cours de fonctionnement.
- Ceci risquerait de provoquer un incendie ou un choc électrique.
- Ne placez aucun objet sur le cordon d'alimentation.
- Ceci risquerait de provoquer un incendie ou un choc électrique.
- Ne touchez pas (ne faites pas fonctionner)le produit avec les mains humides.
- Ceci risquerait de provoquer un incendie ou un choc électrique.
- Ne placez pas de radiateurs ou d'autres appareils près du cordon d'alimentation.
- Ceci risquerait de provoquer un incendie ou un choc électrique.
- Veillez à ne pas faire couler d'eau sur les parties électrique.
- Ceci pourrait provoquer un incendie, une défaillance de l'appareil ou un choc électrique.
- N'emmagasinez ni utilisez de substances inflammables ou combustibles près de ce produit.
- Ceci entraînerait un risque d'incendie ou de défaillance du produit.
- N'utilisez pas ce produit dans un espace fermé hermétiquement pendant une longue période de temps.
- Il peut se produire un manque d'oxygène.
- S'il y a une fuite de gaz inflammable, fermez le robinet à gaz et ouvrez une fenêtre pour ventiler la pièce avant de mettre en marche le climatiseur.
- N'utilisez pas le téléphone ni déplacez les interrupteurs sur les positions marche/arrêt. Ceci risquerait de provoquer une explosion ou un incendie.
- Si le climatiseur dégage des sons, des odeurs ou de la fumée, mettez le disjoncteur sur la position arrêt (off) ou débranchez le cordon d'alimentation.
- Il y a risque de choc électrique ou d'incendie.
- Arrêtez le climatiseur et fermez la fenêtre en cas de tempête ou d'ouragan. Si possible, enlevez le produit de la fenêtre avant que l'ouragan arrive.
- Il y a risque de dommages à la propriété, de défaillance du produit ou de choc électrique.
- N'ouvrez pas la grille d'entrée d'air du produit en cours de fonctionnement. (Ne touchez pas le filtre électrostatique, si l'unité en est équipée.)
- Autrement, vous risquez de subir des blessures physiques, un choc électrique ou de provoquer une défaillance du produit.
- Contactez le centre de service après vente agréé si le produit est trempé(rempli d'eau ou submergé).
- Ceci risque de provoquer un incendie ou un choc électrique.
- Veuillez à ce que l'eau ne pénètre pas dans le produit.
- Ceci risquerait de provoquer un incendie, un choc électrique ou d'endommager le produit.
- Ventilez la pièce de temps en temps lorsque vous l'utilisez simultanément avec une poêle, etc.
- Autrement, vous risquez de provoquer un incendie ou un choc électrique.
- Arrêtez le climatiseur avant de procéder à des opérations de nettoyage ou de maintenance du produit.
- Autrement, vous risquez de provoquer un incendie ou un choc électrique.
- Assurez-vous que personne ne peut marcher ou tomber sur l'unité extérieure.
- Ceci pourrait provoquer des blessures personnelles et des dommages au produit.
- Ne laissez pas le climatiseur marcher trop longtemps lorsque l'humidité est très élevée et qu'il y a une porte ou une fenêtre ouverte.
- De l'humidité peut se condenser et innonder ou endommager le mobilier.
- N'allumez pas le disjoncteur ni l'alimentation lorsque le panneau frontal, le boîtier, le capot supérieur ou le couvercle du boîtier de commande sont retirés ou ouverts.
- À défaut, vous vous exposez à un risque d'incendie, de choc électrique, d'explosion ou de décès.
PRÉCAUTION
Installation
- Vérifiez toujours s'il y a des fuites de gaz (frigorigène) suite à l'installation ou réparation du produit.
- Des niveaux de frigorigène trop bas peuvent provoquer une défaillance du produit.
- Installez le raccord de drainage de manière à assurer un drainage approprié.
- Une mauvaise connexion peut provoquer des fuites d'eau.
- Maintenez le produit de niveau lors de son installation.
- Installation de niveau afin d'éviter vibrations ou des fuites d'eau.
- Faites appel à deux ou plusieurs personnes pour enlever et transporter ce produit.
- Evitez des blessures.
- Toute personne impliquée dans un circuit de réfrigérant doit détenir un certificat actuel valide émis par une autorité d'évaluation accréditée par l'industrie, reconnaissant sa compétence à manipuler les réfrigérants en toute sécurité conformément à une spécification d'évaluation reconnue par l'industrie. (pour R32)
- L'appareil doit être stocké de manière à éviter tout dommage mécanique.
- N'installez pas l'appareil à un endroit où le bruit ou l'air chaud émanant de l'unité extérieure risque de constituer une nuisance pour le voisinage.
- N'exposez pas la peau directement sous le jet d'air froid pendant des longues périodes de temps (Ne vous asseyez pas sous le courant d'air).
- Ceci peut nuire à votre santé.
- N'utilisez pas ce produit pour des objectifs spéciaux tels que la préservation d'aliments, d'oeuvres d'art, etc. C'est un climatiseur de confort, pas un système frigorifique de précision.
- Il y a risque de dommage à la propriété ou pertes matérielles.
- Ne bloquez pas l'entrée ou la sortie d'air.
- Ceci peut provoquer une défaillance du produit.
- Utilisez un chiffon doux pour le nettoyage. N'employez pas de détergents agressifs, de dissolvants, etc.
- Ceci risquerait de provoquer un incendie, un choc électrique ou des dommages aux pièces plastiques du produit.
- Ne touchez pas les pièces métalliques du produit lorsque vous enlevez le filtre à air. Elles sont très aiguisées!
- Vous risquez de subir des blessures.
- Ne marchez ni ne mettez rien sur le produit (unités extérieures).
- Ceci risquerait de provoquer des blessures et une défaillance du produit.

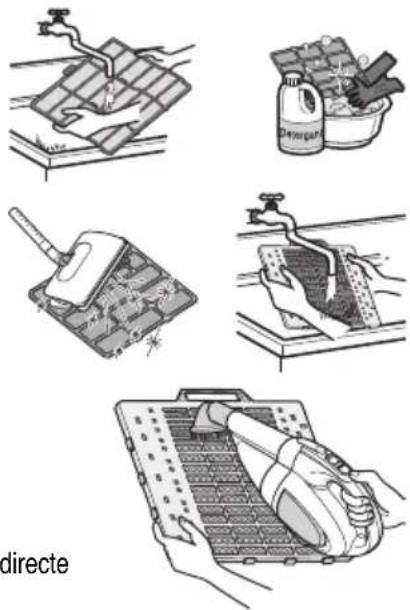

- Insérez toujours fermement le filtre. Nettoyez le filtre toutes les deux semaines ou plus souvent si besoin.
- Un filtre sale réduit l'efficacité du climatiseur et pourrait provoquer un dysfonctionnement ou des dommages à l'appareil.
- N'insérez pas les mains ou d'autres objets à travers l'entrée ou la sortie d'air en cours de fonctionnement du produit.
- Il y a des bords aiguisés et des pièces mobiles qui pourraient vous blesser.
- Ne buvez pas l'eau drainée du produit.
- Ceci n'est pas hygiénique et pourrait provoquer de sérieux problèmes de santé.
- Utilisez un outil ou une échelle solide lorsque vous faites des opérations de nettoyage ou de maintenance du produit.
- Faites attention et évitez des blessures.
- Le service ne doit être effectué que comme recommandé par le fabricant de l'équipement. L'entretien et la réparation requérant l'assistance d'un autre personnel compétent doivent être effectués sous la supervision d'une personne compétente pour l'utilisation de réfrigérants inflammables. (pour R32)
- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) souffrant de déficience physique, sensorielle ou mentale, ou manquant d'expérience et de connaissances, à moins qu'elles ne soient accompagnées ou qu'elles aient reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité.
- Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil.
- Cet appareil peut être utilisé par des enfants de plus de huit ans et des personnes souffrant d'une déficience physique, sensorielle ou mentale ou manquant d'expérience et de connaissances si elles sont sous surveillance ou ont reçu des instructions relatives à l'utilisation de l'appareil en toute sécurité et comprennent les risques en jeu. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée autre pour éviter tout danger.
- Évitez de toucher la tuyauterie de réfrigérant pendant et après l'utilisation.
- Cela pourrait provoquer une brûlure ou une engelure.
Avant de le faire fonctionner
Avant de le faire fonctionner
- Contactez un installateur spécialisé pour qu'il vous l'installe.
- Utilisez un circuit dédié.
Utilisation
- Une exposition prolongée à un débit d'air direct pourrait nuire à votre santé. Ne laissez pas les occupants, les animaux ou les plantes exposés trop longtemps à un débit d'air direct.
- A cause d'un possible risque de manque d'oxygène, aérez la pièce lorsque vous faites fonctionner des fours ou d'autres appareils chauffants.
- N'utilisez pas cette climatisation à des fins non spécifiques (par exemple pour conserver des appareils de précision, de la nourriture, des animaux, des plantes et des objets d'art). Une telle utilisation pourrait provoquer des dégâts sur ce matériel.
Nettoyage et entretien
- Ne touchez pas les pièces en métal de l'appareil lorsque vous retirez le filtre. Vous risquez de vous blesser en manipulant des bords pointus en métal.
- N'utilisez pas d'eau pour nettoyer l'intérieur du système de climatisation. Le contact avec l'eau pourrait détruire l'isolation, ce qui pourrait provoquer de possibles électrocutions.
- En nettoyant l'appareil, vérifiez d'abord que le courant et l'interrupteur sont éteints. Pendant le fonctionnement, le ventilateur tourne à une vitesse très élevée. Il peut entraîner des blessures si la mise en marche de l'appareil s'enclenche accidentellement lors du nettoyage des parties internes de l'appareil.
Service
Pour la réparation et l'entretien, contactez votre revendeur agréé.
Instructions de fonctionnement

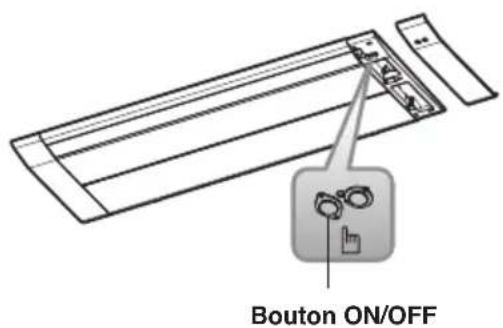

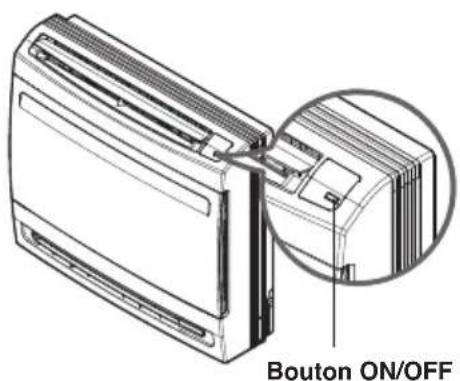

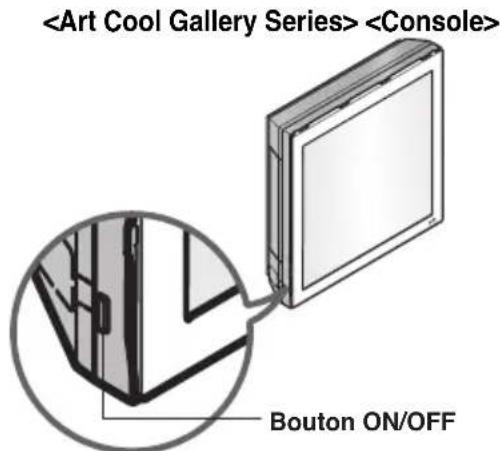

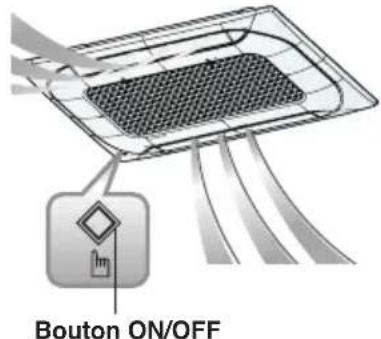

Fonctionnement forcé
C'est la procédure à utiliser quand on ne peut pas utiliser la télécommande. Appuyez sur l'interrupteur tactile (Bouton ON/OFF) pendant 2 secondes.
Si vous souhaitez arrêter le fonctionnement, appuyez de nouveau sur l'interrupteur tactile.
Si le courant revient après une panne de courant pendant le mode de fonctionnement forcé, les conditions de fonctionnement sont automatiquement réglés de la manière suivante : Pendant le fonctionnement forcé, le mode initial continue.
* La présentation peut varier selon le type de modèle.
| Modèle refroidissement | Modèle pompe de chaleur | |||
| Température ambiante <21 °C | 21 °C ≤ Température ambiante <24 °C | Température ambiante ≥24 °C | ||
| Mode de fonctionnement | Refroidissement | Chauffage Déshumidification | Refroidissement | |
| Vitesse ventilateur interne | Élevée Élevée | Élevée Élevée | ||
| Réglage température | 22 °C 24 °C | - 22 °C | ||
Fonction redémarrage automatique
Si le courant revient après une panne de courant, le fonctionnement redémarrage automatique est la fonction qui permet de revenir automatiquement aux conditions de fonctionnement précédentes.
Entretien et Maintenance
Cassette 1voies (plafond) (Standard ou plasma + Type de grille)
⚠ PRÉCAUTION
Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.
Grille, Couvercle et Commande à distance
Arrêtez le système avant de le nettoyer. Pour le nettoyer, utilisez un tissu doux et sec. N'utilisez pas de l'eau de javel ou des abrasifs.
REMARQUE
Le courant électrique doit être coupé avant de nettoyer l'unité intérieure.
FILTRES D'AIR
Les filtres d'air derrière la grille de façade doivent être vérifiés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire.
Châssis TT : 6 de chaque Châssis TU : 4 de chaque
□ N'utilisez jamais aucun des produits suivants:
- Eau plus chaude que 40 °C. Pourrait provoquer une déformation et/ou une décoloration.
- Substances volatiles. Pourraient endommager les surfaces du climatiseur.
- Retirez le filtre à air
□ Prenez l'onglet et pousser légèrement vers le fond pour enlever le filtre.
PRÉCAUTION
Lorsque vous avez à enlever le filtre d'air, ne touchez pas les parties en métal de l'unité interieure. Cela peut vous provoquer des blessures.
-
Retirez le filtre à plasma.
-

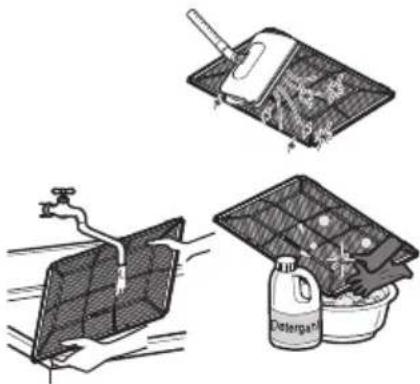

Nettoyez la saleté du filtre d'air à l'aide d'un aspirateur ou lavez-le avec de l'eau.
Si la saleté est visible, lavez avec un détergent neutre dans de l'eau tiède.
Si vous utilisez de l'eau chaude (50 °C ou plus), cela peut entraîner une déformation.
- Après le lavage, séchez bien à l'ombre.
N'exposez pas le filtre d'air au soleil d'une façon directe, ou à la chaleur d'une flamme pour le sécher.
- Installez le filtre à plasma et le filtre à air.
Cassette 1voies (plafond) (Standard ou plasma + Type de paneau)
⚠ PRÉCAUTION
Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.
Paneau, Couvercle et Commande à distance
□ Arrêtez le système avant de le nettoyer. Pour le nettoyer, utilisez un tissu doux et sec. N'utilisez pas de l'eau de javel ou des abrasifs.
REMARQUE Le courant électrique doit être coupé avant de nettoyer l'unité intérieure.
FILTRES D'AIR
Les filtres d'air derrière la grille de façade doivent être vérifiés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire.
Châssis TT : 6 de chaque
Châssis TU : 4 de chaque
□ N'utilisez jamais aucun des produits suivants:
Pourrait provoquer une déformation et/ou une décoloration.
- Substances volatiles. Pourraient endommager les surfaces du climatiseur.
• Eau plus chaude que 40 °C.
- Retirez le filtre à air
□ Prenez l'onglet et pousser légèrement vers le fond pour enlever le filtre.
PRÉCAUTION
Lorsque vous avez à enlever le filtre d'air, ne touchez pas les parties en métal de l'unité interieure.
Cela peut vous provoquer des blessures.
- Retirez le filtre à plasma.
- Nettoyez la saleté du filtre d'air à l'aide d'un aspirateur ou lavez-le avec de l'eau.
□ Si la saleté est visible, lavez avec un détergent neutre dans de l'eau tiède.
□ Si vous utilisez de l'eau chaude (50 °C ou plus), cela peut entraîner une déformation.
- Après le lavage, séchez bien à l'ombre.
N'exposez pas le filtre d'air au soleil d'une façon directe, ou à la chaleur d'une flamme pour le sécher.
- Installez le filtre à plasma et le filtre à air.
Cassette 2voies (plafond)
PRÉCAUTION
Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.
Grille, Couvercle et Commande à distance
Arrêtez le système avant de le nettoyer. Pour le nettoyer, utilisez un tissu doux et sec. N'utilisez pas de l'eau de javel ou des abrasifs.
REMARQUE Le courant électrique doit être coupé avant de nettoyer l'unité intérieure.
FILTRES D'AIR
Les filtres d'air derrière la grille de façade doivent être vérifiés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire.
■ N'utilisez jamais aucun des produits suivants:
- Eau plus chaude que 40 °C. Pourrait provoquer une déformation et/ou une décoloration.
- Substances volatiles. Pourraient endommager les surfaces du climatiseur.
- Enlevez les Filtres d'Air.
■ Prenez l'onglet et pousser légèrement vers le fond pour enlever le filtre.
PRÉCAUTION
Lorsque vous avez à enlever le filtre d'air, ne touchez pas les parties en métal de l'unité interieure.
Cela peut vous provoquer des blessures.
- Nettoyez la saleté du filtre d'air à l'aide d'un aspirateur ou lavez-le avec de l'eau.
■ Si la saleté est visible, lavez avec un détergent neutre dans de l'eau tiède.
■ Si vous utilisez de l'eau chaude (50 °C ou plus), cela peut entraîner une déformation.
- Après le lavage, séchez bien à l'ombre.
N'exposez pas le filtre d'air au soleil d'une façon directe, ou à la chaleur d'une flamme pour le sécher.
- Replacez le filtre d'air.
Cassette 4voies (plafond)
PRÉCAUTION
Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.
Grille, Couvercle et Commande à distance
Arrêtez le système avant de le nettoyer. Pour le nettoyer, utilisez un tissu doux et sec. N'utilisez pas de l'eau de javel ou des abrasifs.
REMARQUE Le courant électrique doit être coupé avant de nettoyer l'unité intérieure.
FILTRES D'AIR
Les filtres d'air derrière la grille de façade doivent être vérifiés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire.
■ N'utilisez jamais aucun des produits suivants:
- Eau plus chaude que 40 °C. Pourrait provoquer une déformation et/ou une décoloration.
- Substances volatiles. Pourraient endommager les surfaces du climatiseur.
- Enlevez les Filtres d'Air.
■ Prenez l'onglet et pousser légèrement vers le fond pour enlever le filtre.
PRÉCAUTION
Lorsque vous avez à enlever le filtre d'air, ne touchez pas les parties en métal de l'unité interieure.
Cela peut vous provoquer des blessures.
- Nettoyez la saleté du filtre d'air à l'aide d'un aspirateur ou lavez-le avec de l'eau.
■ Si la saleté est visible, lavez avec un détergent neutre dans de l'eau tiède.
■ Si vous utilisez de l'eau chaude (50 °C ou plus), cela peut entraîner une déformation.
- Après le lavage, séchez bien à l'ombre.
N'exposez pas le filtre d'air au soleil d'une façon directe, ou à la chaleur d'une flamme pour le sécher.
- Replacez le filtre d'air.
Conduite masquée dans le plafond & unité de prise d'air frais
PRÉCAUTION
Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.
Grille, boîtier, et télécommande
- Mettez le système hors tension avant de procéder au nettoyage de l'appareil. Utiliser un chiffon doux et sec. N'utilisez pas d'eau de javel ou de substances abrasives.
REMARQUE
Le cordon d'alimentation électrique doit être débranché avant de procéder au nettoyage des parties internes de l'appareil.
Filtre à air
Les filtres à air disposés à l'arrière de l'appareil (côté aspiration) devraient être vérifiés et nettoyés tous les quinze jours ou plus souvent si nécessaire.
N'utilisez aucun des produits suivants : - l'eau dont la température excède 40 °C qui peut déformer la structure et/ou la décolorer. - les substances volatiles qui peuvent endommager la surface du climatiseur.
- Enlevez les Filtres d'Air.
■ Prenez l'onglet et pousser légèrement vers le fond pour enlever le filtre.
PRÉCAUTION
Lorsque vous avez à enlever le filtre d'air, ne touchez pas les parties en métal de l'unité interieure. Cela peut vous provoquer des blessures.
- Nettoyez la saleté du filtre d'air à l'aide d'un aspirateur ou lavez-le avec de l'eau.
■ Si la saleté est visible, lavez avec un détergent neutre dans de l'eau tiède.
■ Si vous utilisez de l'eau chaude (50 °C ou plus), cela peut entraîner une déformation.
- Après le lavage, séchez bien à l'ombre.
N'exposez pas le filtre d'air au soleil d'une façon directe, ou à la chaleur d'une flamme pour le sécher.
- Replacez le filtre d'air.
Posé au sol dissimulé
PRÉCAUTION
Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.
Grille, boîtier, et télécommande
□ Mettez le système hors tension avant de procéder au nettoyage de l'appareil. Utiliser un chiffon doux et sec. N'utilisez pas d'eau de javel ou de substances abrasives.
REMARQUE
Le cordon d'alimentation électrique doit être débranché avant de procéder au nettoyage des parties internes de l'appareil.
Filtre à air
Les filtres à air disposés à l'arrière de l'appareil (côté aspiration) devraient être vérifiés et nettoyés tous les quinze jours ou plus souvent si nécessaire.
□ N'utilisez aucun des produits suivants :
- l'eau dont la température excède 40 °C qui peut déformer la structure et/ou la décolorer.
- les substances volatiles qui peuvent endommager la surface du climatiseur.
-
Nettoyez le filtre avec un aspirateur ou de l'eau chaude savonneuse.
-
Si nécessaire, utilisez une solution détergente mélangée à de l'eau tiède.
-
De l'eau dont la température excède 50 °C pourrait déformer le filtre.
-
Après lavage à l'eau, laisser sécher suffisamment à l'ombre.
- Réinstaller le filtre. Manuel de l'utilisateur
Avant d'effectuer toute opération d'entretien, veuillez placer l'interrupteur principal du système sur la position arrêt, puis débranchez l'interrupteur et le cordon d'alimentation.
Nettoyez l'unité avec un tissu doux et sec. N'utilisez pas d'eau de Javel ou des abrasifs.
PRÉCAUTION
N'utilisez jamais aucun des produits suivants :
- De l'eau chaude à plus de 40 °C. Ceci peut provoquer une déformation ou une décoloration.
- Des substances volatiles. Ceci peut endommager les surfaces du climatiseur.
Filtres à air
Les filtres à air placés derrière la grille avant doivent être examinés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire. Pour enlever les filtres, reportez-vous aux diagrammes explicatifs correspondant à chaque modèle. Nettoyez les filtres à l'aide d'un aspirateur ou avec de l'eau savonneuse tiède. Si la saleté ne peut pas être enlevée facilement, lavez avec de l'eau tiède additionnée de détergent. Après le nettoyage, faites-les sécher convenablement à l'ombre puis remettez-les à leur place.
Filtres plasma
Les filtres plasma placés derrière le filtre à air doivent être examinés et nettoyés tous les 3 mois ou plus souvent si nécessaire. Pour enlever les filtres, reportez-vous aux diagrammes explicatifs correspondant à chaque modèle. Nettoyez les filtres à l'aide d'un aspirateur. En cas de saleté manifeste, lavez-les avec de l'eau, faites-les bien sécher à l'ombre, puis remettez-les à leur place.
Filtres déodorants
Enlevez les filtres déodorants qui sont derrière le filtre à air et exposez-les à la lumière directe du soleil pendant 2 heures. Puis remettez-le à leur place.
Enlèvement des filtres
Modèle Art Cool :
Retirez la partie supérieure du panneau avant et relevez-la.
-Retirez le filtre en maintenant le panneau avant.Appuyez sur le bouton PUSH puis desserrez les vis pour retirer le filtre plasma. Séchez-le entièrement à l'ombre après l'avoir nettoyé. Puis replacez le filtre plasma et le filtre dans le bon ordre.Réinsérez le crochet du panneau avant dans l'orifice afin de fermer le panneau avant.
PRÉCAUTION
Attendez au moins 10 secondes avant de toucher au filtre plasma après ouverture de la grille d'entrée d'air ; autrement, vous risquez de subir un choc électrique.
Comment remplacer l'image et la photo
- Mettez hors tension puis ouvrez la partie supérieure du panneau avant.
- Tirez sur les maillons de la partie inférieure du panneau avant, comme indiqué sur l'image ci-dessous.
- Poussez et fermez la partie supérieure du panneau avant et puis tirez en avant la partie inférieure du panneau jusqu'à ce qu'il soit fixé.

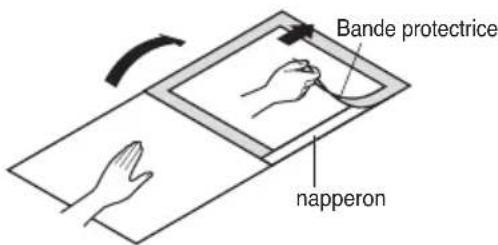

- Tournez l'image vers le bas et retournez le napperon puis ôtez l'adhésif protecteur fixé à celui-ci.
- Placez l'image/photo entre l'image retirée et le napperon. (taille de la photo/image recommandée : 450 mm x 450 mm)
- Recouvrez le napperon et appuyez avec les mains pour un contact ferme.
- Glissez la photo ou le dessin désiré sous les deux attaches comme montré ci-après, et fixez-les. Appuyez légèrement sur la partie avant pour refermer.
- Poussez les deux maillons de la partie inférieure du panneau à l'intérieur et fixez-les. Puis mettez sous tension.
※ Si aucun tapis n'est utilisé, la taille recommandée pour la photo/image est de:
522 mm × 522 mm
Au moment de la mise sous tension et après avoir remis en place le filtre et l'image, le panneau avant n'intervient pas.
Montage mural
PRÉCAUTION
Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.
N'utilisez jamais aucun des produits suivants :
- De l'eau chaude à plus de 40 °C. Ceci peut provoquer une déformation ou une décoloration.
- Des substances volatiles. Ceci peut endommager les surfaces du climatiseur.
Filtres à air
Les filtres à air placés derrière la grille avant doivent être examinés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire. Pour enlever les filtres, reportez-vous aux diagrammes explicatifs correspondant à chaque modèle. Nettoyez les filtres à l'aide d'un aspirateur ou avec de l'eau savonneuse tiède. Si la saleté ne peut pas être enlevée facilement, lavez avec de l'eau tiède additionnée de détergent. Après le nettoyage, faites-les sécher convenablement à l'ombre puis remettez-les à leur place.
Nettoyer le filtre à air
Nettoyer le filtre à air une fois toutes les 2 semaines, ou plus si nécessaire.
- Éteignez l'appareil et débranchez le cordon d'alimentation.
- 5\~24 kBtu/h : Tenez le bouton du filtre à air, soulevez-le légèrement 30\~36 kBtu/h : Ouvrez le panneau avant tel que montré.
5\~24 kBtu/h
30\~36 kBtu/h
* La présentation peut varier selon le type de modèle.
- 5\~24 kBtu/h : Tout en maintenant enfoncé le bouton du filtre à air, soulevez-le légèrement et sortez-le de l'unité. 30\~36 kBtu/h : Tirez ensuite la languette du filtre légèrement en avant pour enlever le filtre à air.
5\~24 kBtu/h
* La présentation peut varier selon le type de modèle.
- Nettoyez le filtre à l'aide d'un aspirateur ou sous l'eau chaude.
- Si la saleté part difficilement, lavez le filtre dans de l'eau tiède additionnée de détergent.
- Laissez sécher le filtre à l'ombre.
REMARQUE Quand il est plié, le filtre à air peut être abîmé.
Convertible
⚠ PRÉCAUTION
Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.
Volet, boîtier et télécommande
□ Mettre le climatiseur hors tension avant de nettoyer en essuyant avec un linge doux et sec. Ne pas utiliser d'eau de Javel ou d'abrasif.
REMARQUE Mettre le climatiseur hors tension avant de nettoyer l'unité intérieure.
□ Ne jamais utiliser :
- Eau à plus de 40 °C
Risque de déformation et/ou de décoloration.
• Substances volatiles
Risque d'endommagement des surfaces du climatiseur.
Les éléments du filtre à air implantés derrière la grille avant doivent être vérifiés et nettoyés toutes les 2 semaines ou plus fréquemment s'il y a lieu.
- Ouvrir le panneau d'accès avant et tirer légèrement l'onglet de filtre vers le haut afin de déposer le filtre.
- Nettoyer le filtre à l'aide d'un aspirateur ou avec de l'eau chaude savonneuse.
- En cas d'accumulation de poussière, laver avec une solution d'eau tiède et de détergent.
- L'eau très chaude (à partir de 40 °C) risque de déformer le filtre.
- Laisser complètement sécher à l'ombre après le nettoyage à l'eau.
- Remettre le filtre à air en place.
Console
PRÉCAUTION
Avant de procéder à une opération de maintenance, coupez l'alimentation principale du système, déconnectez le disjoncteur et débranchez le câble d'alimentation.
Nettoyage du panneau et des filtres
Utilisez un chiffon doux et sec pour nettoyer l'appareil. N'utilisez ni détergents ni produits abrasifs.
PRÉCAUTION
N'utilisez jamais les substances suivantes :
- Eau à plus de 40 °C. Cela risquerait de provoquer une déformation ou une décoloration de l'appareil.
- Des substances volatiles. Elles pourraient endommager la surface de l'appareil.
Filtres à air
Vous devez contrôler et nettoyer les filtres à air situés derrière le panneau avant et la grille tous les 15 jours ou plus souvent si nécessaire. Pour retirer les filtres, voir les schémas explicites ci-dessous. Nettoyez les filtres avec un aspirateur ou de l'eau chaude savonneuse.
Si la saleté ne s'enlève pas facilement, utilisez une solution à base détergent dilué dans de l'eau tiède. Une fois lavés, faites sécher les filtres à l'ombre, puis remettez-les en place.
Filtre anti-allergie
Retirez le filtre anti-allergie situé derrière le filtre à air et exposez-le à la lumière directe du soleil pendant deux heures. Remettez ensuite les filtres en place.
- Ouvrez la grille avant en tirant vers l'avant
- Tirez ensuite pour sortir l'attache de grille de la gorge du panneau avant.
- Tirez ensuite pour extraire les 2 charnières des gorges du panneau avant.
Retrait des filtres
- Tirez la languette du filtre légèrement vers l'avant afin d'extraire le filtre de son logement.
- Maintenez les languettes du cadre et retirez les crochets en 4 endroits.
Lorsque le climatiseur NE VA ÊTRE UTILISÉ pendant une longue période
Lorsqu'il NE VA PAS ÊTRE UTILSÉ pendant une longue période.
Démarrer le climatiseur dans les conditions suivantes pendant 2 ou 3 heures.
- Type de fonctionnement: Mode Ventilation.
• Cela séchera les mécanismes internes.
Éteignez l'interrupteur.
PRÉCAUTION
Éteignez l'interrupteur lorsque le climatiseur ne va pas être utilisé pour une longue période. Cela peut produire saleté et provoquer une incendie.
Information utile
Les filtres d'air et sa note d'électricité. Si les filtres d'air sont obstrués par la poussière, la capacité de réfrigération diminuera et il sera gaspillé 6 % de l'électricité utilisée pour opérer le climatiseur.
Lorsque le climatiseur sera utilisé de nouveau.
Nettoyez le filtre d'air et replacez-le dans l'unité interieure.
Vérifiez que l'entrée et la sortie d'air de l'unité interieure/exterieure n'est pas obstruée.
Vérifiez que la prise de terre est connectée correctement. Elle peut être connectée sur le côté de l'unité interieure.
Conseils d'utilisation
Ne réfrigérez pas l'air ambiant en excès.
Ce n'est pas bon pour la santé et gaspille de l'électricité.
Assurez-vous que les portes et les fenêtres sont bien fermées.
Evitez si possible d'ouvrir les portes et les fenêtres pour garder l'air ambiant frais.
Gardez les persiennes et les rideaux fermés.
Ne permettez pas l'entrée directe du soleil quand le climatiseur est en marche.
Nettoyez le filtre d'air régulièrement.
Les blocages dans le filtre d'air réduisent le courant d'air et diminuent les effets de réfrigération et anti-humidité. Nettoyez-le au moins une fois toutes les deux semaines.
Gardez stable la température ambiante.
Ajustez la direction du courant d'air verticalement et horizontalement pour assurer une température ambiante stable.
Ventilez l'habitation périodiquement.
Puisque les fenêtres restent fermées, il est bon de les ouvrir et de ventiler l'habitation périodiquement.
Avant d'appeler le service technique...
Guide de Dépannage! Épargnez du temps et de l'argent!
Vérifiez les points suivants avant de demander une réparation ou une maintenance... Si le mauvais fonctionnement continue, veuillez contacter le représentant de vente.
| Le climatiseur ne marche pas. | L’habitation a une odeur particulière. | Il semble que le climatiseur à une fuite. | Le climatiseur ne marche pas pendant 3 minutes lorsqu’il est remis en marche. |
| Avez-vous commis une erreur dans le réglage de la minuterie?Le fusible a sauté ou l’interrupteur du circuit a été débranché? | Vérifiez si ce n’est pas l’odeur d’humidité des murs, des moquettes, des meubles ou des éléments de tissu de l’habitation. | La condensation a lieu lorsque le courant d’air du climatiseur réfrigère l’air chaud de l’habitation. | C’est une sécurité du système.Attendez trois minutes et le fonctionnement démarrera. |
| Il ne réfrigère pas ou ne chauffe pas efficacement. | Le fonctionnement du climatiseur est bruyant. | Vous entendez un craquement. | La visualisation dans la commande à distance est faible ou il n’y a pas du tout de visualisation. |
| Le filtre d’air est sale? Regardez les instructions pour le nettoyage du filtre d’air.L’habitation a dû être très chaude lorsque le climatiseur a été mis en marche. Laissez passer quelques minutes pour qu’elle devienne plus fraîche.Avez-vous régler la température correctement?Les ventilations de l’entrée ou sortie d’air de la unité intérieure sont obstruées? | Si vous entendez un bruit d’eau qui coule.- C’est le son du fluide qui coule à l’intérieur du climatiseur.Si vous entendez le bruit d’un air comprimé.- C’est le son de l’humidité lorsqu’elle est transformée en eau à l’intérieur de l’unité de climatisation. | Ce son est généré par l’expansion/contraction du panneau avant, etc., à cause des changements de température. | Les batteries sont usées?Les batteries sont bien placées (+) (-)? |
REMARQUE
- RÉSISTANCE À L'EAU: La partie extérieure de cet appareil est RÉSISTANTE À L'EAU. La partie intérieure n'est pas résistante à l'eau et elle ne doit pas être exposée à l'eau en excès.
- Certaines fonctions peuvent ne pas être prises en charge en fonction du modèle.
LG
Life's Good
