Type de produit	Enceinte audio amplifiée portable
Marque	Harley Benton
Modèle	StreetBox60
Dimensions (L × H × P)	375 mm × 195 mm × 185 mm
Poids	4,0 kg
Alimentation secteur	100 – 240 V ~ 50/60 Hz
Bloc d'alimentation fourni	Sortie 24 V / 1500 mA, polarité positive intérieure
Batterie intégrée	Lithium-ion rechargeable, 18,5 V / 2,2 Ah
Autonomie de la batterie	Environ 5 heures
Temps de charge de la batterie	Environ 3 heures
Puissance de sortie	60 W RMS
Haut-parleurs	2 × 5,5 pouces à gamme étendue
Réponse en fréquence	80 Hz – 20 kHz
Niveau de pression sonore max.	111 dB SPL (à 1 kHz)
Bluetooth®	Plage de fréquences 2,4 – 2,4835 GHz, puissance max. 10 mW
Entrées audio	1 × XLR/jack combiné 6,35 mm (micro), 2 × jack 6,35 mm mono (instrument/micro), 1 × jack 3,5 mm stéréo (ampli in)
Sorties audio	1 × jack 6,35 mm mono (instrument out), 1 × jack 3,5 mm stéréo (ampli out)
Contrôles	Volume, graves (Bass), médiums (Middle), aigus (Treble), réverbération (Reverb), filtre anti-larsen (Notch avec fréquence et profondeur), volume maître (Master), sélecteur de mode (Instrument/Microphone), Bluetooth On/Off
Fonctions spéciales	Compresseur intégré, effet de réverbération, streaming Bluetooth, connexion en chaîne (Amp In/Out)
Accessoires inclus	Bloc d'alimentation, gigbag
Utilisation prévue	Sonorisation, chant, guitare électrique/acoustique, ukulélé, musique
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité et les solvants
Consignes de sécurité importantes	Ne pas ouvrir l'appareil, tenir éloigné des enfants, utiliser le bloc d'alimentation adapté, respecter la polarité des piles

FOIRE AUX QUESTIONS - StreetBox60 Harley Benton

Comment connecter l'enceinte en Bluetooth ?

Maintenez la touche [ON/OFF] du Bluetooth enfoncée pendant 2 secondes. La LED clignote en bleu. Dans la liste Bluetooth de votre appareil, sélectionnez « AG-60A » et acceptez la connexion. Pour les appareils iOS, entrez le code 0000. Une fois connecté, la LED reste allumée en bleu.

Quelle est l'autonomie de la batterie et comment la recharger ?

La batterie lithium-ion intégrée offre environ 5 heures d'autonomie. Pour la recharger, branchez le bloc d'alimentation fourni sur l'appareil et sur une prise secteur. Le temps de charge complet est d'environ 3 heures. Les LED sur le panneau indiquent l'état de charge : trois LED allumées = pleine charge, une seule LED [LOW] = capacité réduite.

Quels types d'entrées sont disponibles ?

L'enceinte dispose de plusieurs entrées : une entrée microphone sur prise XLR/jack combiné 6,35 mm, deux entrées instrument/microphone sur jack 6,35 mm mono, et une entrée ampli (Amp In) sur jack 3,5 mm stéréo pour relier une deuxième enceinte.

Comment ajuster le son et les effets ?

Utilisez les boutons de réglage dédiés : [BASS] pour les graves, [MIDDLE] pour les médiums, [TREBLE] pour les aigus, [REVERB] pour l'intensité de la réverbération, et [MASTER] pour le volume général. Un filtre anti-larsen (Notch) permet de réduire les retours indésirables.

Peut-on utiliser l'enceinte avec des instruments acoustiques et électriques ?

Oui, l'enceinte est conçue pour la guitare électrique, la guitare acoustique, le ukulélé et le chant. Le sélecteur [Mode Select] permet de choisir entre le mode Instrument (enfoncé) et Microphone (relevé) pour adapter la sensibilité.

Comment relier deux enceintes StreetBox60 entre elles ?

Utilisez les connexions [Amp In] et [Amp Out] (prises jack 3,5 mm stéréo) situées sur le panneau. Reliez la sortie de la première enceinte à l'entrée de la seconde. La deuxième enceinte reprendra automatiquement les réglages de volume, son et effets de la première.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais ouvrir l'appareil (risque de décharge électrique). Éloigner des enfants (risque d'étouffement avec les petites pièces). Utiliser uniquement le bloc d'alimentation fourni. Éviter l'exposition à l'humidité et aux liquides. Ne pas obstruer les fentes d'aération. Respecter la polarité si vous utilisez des piles.

Comment nettoyer l'enceinte ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits nettoyants, de solvants ou de liquides, car ils pourraient endommager les surfaces et les composants internes.

Que faire si l'enceinte ne s'allume pas ou n'émet aucun son ?

Vérifiez que l'interrupteur [POWER] est en position ON. Assurez-vous que la batterie est chargée ou que le bloc d'alimentation est correctement branché. Contrôlez les branchements des câbles audio et le volume sur l'appareil et la source. Si le problème persiste, consultez la notice ou contactez le service après-vente.

L'enceinte peut-elle être utilisée en extérieur ?

L'enceinte est conçue pour une utilisation en intérieur. Évitez l'exposition directe au soleil, à l'humidité et aux fortes vibrations. Si vous l'utilisez à l'extérieur, protégez-la de la pluie et des températures extrêmes.

MODE D'EMPLOI StreetBox60 Harley Benton

1.1 Informations complémentaires 5
1.2 Conventions typographiques 6
1.3 Symboles et mots-indicateurs 6

2 Consignes de sécurité 9
3 Performances 13
4 Installation et mise en service 14

4.1 Fonctionnement sur piles 15
4.2 Raccordements réalisables 17

5 Connexions et éléments de commande 18
6 Données techniques 23
7 Cables et connecteurs 26
8 Protection de I'environnement 30

StreetBox-60

th·mann MUSIC IS OUR PASSION

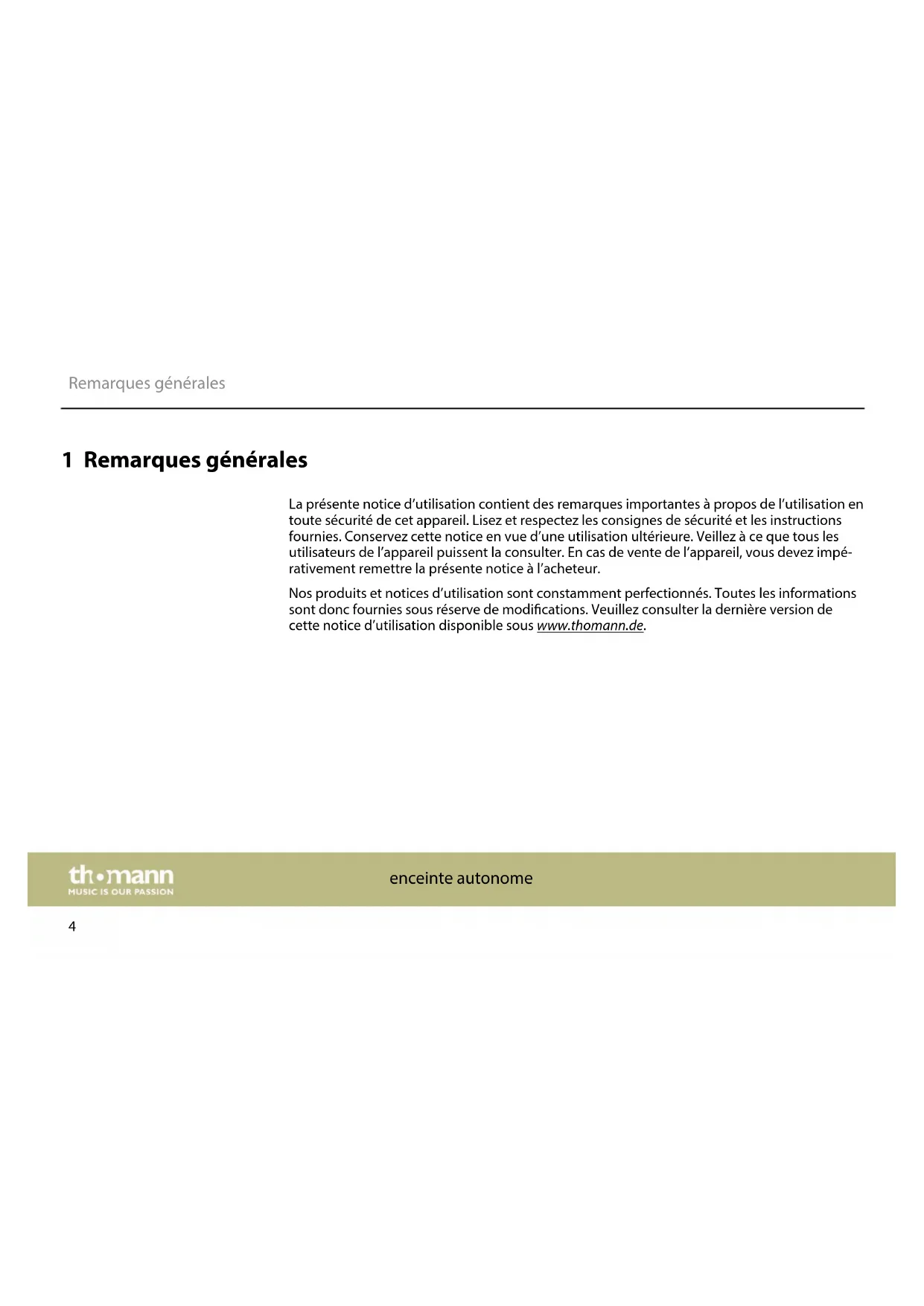

1 Remarques générales

La présente notice d'utilisation content des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous nevez impérativement remettre la presente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

enceinte autonome

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vousinteressent.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous ave des problèmes avec l'appareil, notre service clients sera heures de vous aider.

StreetBox-60

th·mann MUSIC IS OUR PASSION

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Examples: bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.

Examples: «ON»/«OFF»

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

enceinte autonome

Terme générique Signification
DANGER! Cette association du	symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
AVERTISSEMENT! Cette association	symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.
ATTENTION! cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.
REMARQUE! Cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

StreetBox-60

th·mann MUSIC IS OUR PASSION

Symbole d'advertissement Type de danger

Avertissement : tension électrique dangereuse.

Avertissement : emplacement dangereux.

enceinte autonome

2 Consignes de sécurité

Utilisation conforme

Cet apparéil est concu pour la sonorisation. Utilisez l' apparéil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages résultat d'une utilisation non conforme.

L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requis. Toutes les autres personnes sont uniquement autorises à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppés en matière plastique et des emballages. Ils ne doivent pas se couver à proximate de bébés ou de jeunes enfants. Danger d'étouffement! Veillez à ce que les enfants ne détachent pas de petites pieces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pieces et s'étouffer. Ne laissez jamais des enfants theirs utilisier des apparciels électriques.

StreetBox-60

th·mann MUSIC IS OUR PASSION

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démonze jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur. N'utilise pas l'appareil lorsque des caches, disposités de protection ou composants optiques manquent ou sont endommages.

AVERTISSEMENT!

Risque de blessure par manipulation non-conforme des batteries au lithium.

Les batteries au lithium peuvent entrainer de graves blessures en cas de court-circuit, surchauffe ou dommage mécanique. Respectez les recommendations de la section presente pour la manipulation correcte des batteries au lithium.

ATTENTION!

Risque de traumatismes auditifs

L'appareil peut produit un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparentment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume des que vous percevez l' apparition d'acouphênes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

REMARQUE!

Risque d'incendie

Ne recouvre jamais les fentes d'airation. Ne montez pas l'appareil à proximite directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

enceinte autonome

REMARQUE!

Conditions d'utilisation

L'appareil est concu pour une utilisation en interieur. Pour ne pas I'endommager, n'exposez jamais I'appareil a des liquides ou a l'humidite. Evitez toute exposition directe au soleil, un encrasement important ainsi que les fortes vibrations. Utilisez I'appareil seulement sous les conditions d'environnement indiquees dans le chapitre « Données techniques » de la notice d'utilisation. Evitez de fortes variations de température et ne mettez pas en marche I'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur de peuvent endommager I'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), I'appareil doit être maintainu régulièrement par un professionnel dument qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

REMARQUE!

Alimentation électricque externe

L'appareil est alimenté en électricité à partir d'un bloc d'alimentation externe. Avant de raccorder le bloc d'alimentation externe, contrôlez si la tension indiquée sur le bloc d'alimentation correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommage et l'utilisateur risquérait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranche le bloc d'alimentation externe du réseau d'alimentation afin de réduire le risque de décharge électrique ou d'incendie.

REMARQUE!

Risque d'incendie en cas d'inversion de la polarité

Les piles et batteries insérées dans le mauvais sens peuvent détruire l'appareil ainsi que les piles et batteries en soi. Lors de l'insertion des piles et batteries, respectez la polarité.

StreetBox-60

th·mann MUSIC IS OUR PASSION

REMARQUE!

Risque de dommages dus aux piles qui fuent

Les piles et batteries qui fuient peuvent durablement endommager l'appareil. Lorsque vous ne l'utilise pas durant une période prolongée, retirez les piles et batteries de l'appareil.

REMARQUE!

Éventuels dommages des batteries lithium-ion causés par un mauvais entreprisesage

Les batteries lithium-ion peuvent être endommagées par une décharge profonde ou perdent une partie de leur capacité. Avant des temps de pause prolongés, chargez les batteries à environ 50% de leur capacité, puis mettez l'appareil hors tension. Entreposez l'appareil à température ambiente ou inférieur dans un environnement aussi que possible. Chargez les batteries lors d'un entreposage prolongé à 50% tous les trois mois. Chargez les batteries complètement peu avant l'utilisation à température ambiente.

REMARQUE!

Formation possible de taches

Le plastifant contenu dans les pieds en caoutchouc de ce produit peut eventuallment reagir avec le revetement de yours parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

3 Performances

Amplificateur compact portatif sur pile doté de fonctions géniaux pour chanter et jouer de la musique téléchargeée directement par la fonction Bluetooth intégrée; idéal pour guitare électrique, guitare acoustique, ukulé, chant et musique.

\section*{Caracteristiques particulières de l'appareil :}

Fonction Bluetooth intégrée
60 watts RMS
2× haut-parleur a gamme etendue,5,5 pouces
Connexions:

• Entrée de microphone, prise jack combinée XLR/6,35 mm
• Entrée d'instruments/microphone, prise jack de 6,35 mm
• Entrée d'instruments, prise jack de 6,35 mm
• Entrée et sortie d'amplificateur, prise jack de 3,5 mm

Boutons de réglage pour guitare/microphone, basses, moyens, aigus, effet de résonance et volume maître
Compresseur intégré pour protéger les haut-parleurs et pour éviter des distorsions
■ Bloc d'alimentation et Gigbag sont inclus

StreetBox-60

th·mann MUSIC IS OUR PASSION

4 Installation et mise en service

Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualite qui doivent etre les plus courts possibles. Posez les cables afin que personne ne marche dessus ni ne trebuche.

REMARQUE! Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produit un champ magnétique statique. Observe donc une distance suffisante par rapport aux apparéils qui risqueraient d'être perturbés ou endommages par un champ magnétique externe.

enceinte autonome

4.1 Fonctionnement sur piles

Vou puez égarlement utilise l'appareil independament de l'alimentation électrique avec la pile au lithium rechargeable intégrée (accumulateur au lithium-ion, 18,5 V, 2,2 Ah).

4.1.1 Manipulation des batteries au lithium

AVERTISSEMENT!

Risque de blessure par manipulation non-conforme des batteries au lithium.

Les batteries au lithium peuvent entrainer de graves blessures en cas de court-circuit, surchauffe ou dommage mécanique.

Respectez les recommendations de la section presente pour la manipulation cor-recte des batteries au lithium.

Il n'y aaucun danger lors d'une manipulation professionnelle et correcte des batteries au lithium.

StreetBox-60

th·mann MUSIC IS OUR PASSION

Stockez les batteries au lithium dans un endroit froid et sec, de préférence dans l'emballage original.

Maintenir les batteries au lithium éloigné des sources de chaleur (par exemple, les corps chauds ou les rayons directs du soleil). Les batteries au lithium sont hermétiquement étanches. Ne tentez jamais d'ouvrir les batteries au lithium.

En cas d'endommagement du boitier de la batterie, des quantités réduites d'électrolyte peuvent s'échapper. Dans ce cas, emballer les batteries au lithium hermetiquement et essuyer les traces d'électrolyte avec du papier buvard, après avoir enfilé des gants en caoutchouc. Nettoyer la surface et les mains à l'eau froide.

Ne tentez jamais de recharger des batteries au lithium qui ne sont pas conçues pourça. Pour le rechargement, seuils des chargeurs adaptés peuvent être employés.

Retirez les batteries au lithium de l'appareil avec l'élimination. Protegez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles.

Les batteries au lithium en feu peuvent uniquement etre eteintes avec des extincteurs a poured ou avec des autres agents extincteurs appropriés.

enceinte autonome

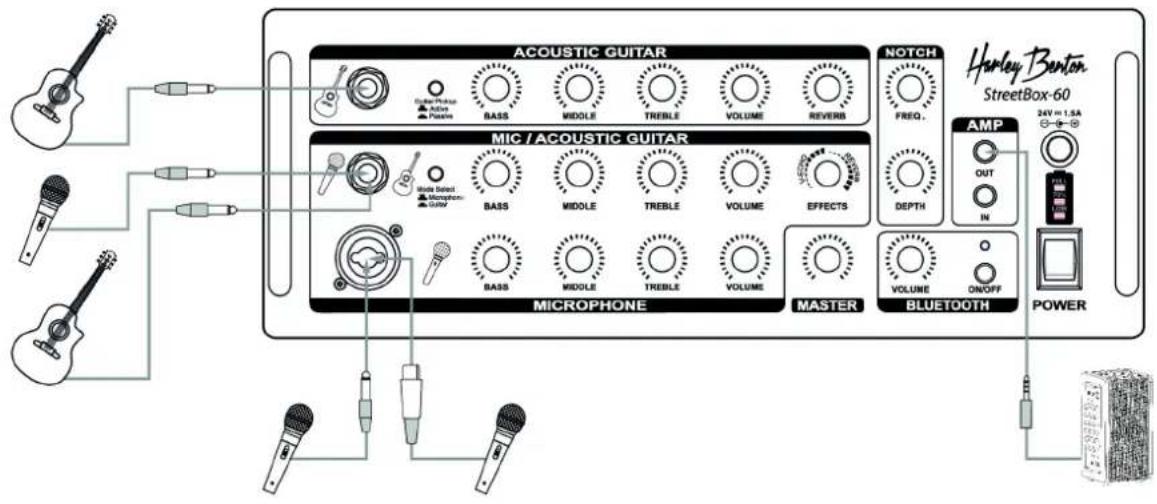

4.2 Raccordements réalisables

StreetBox-60

th·mann MUSIC IS OUR PASSION

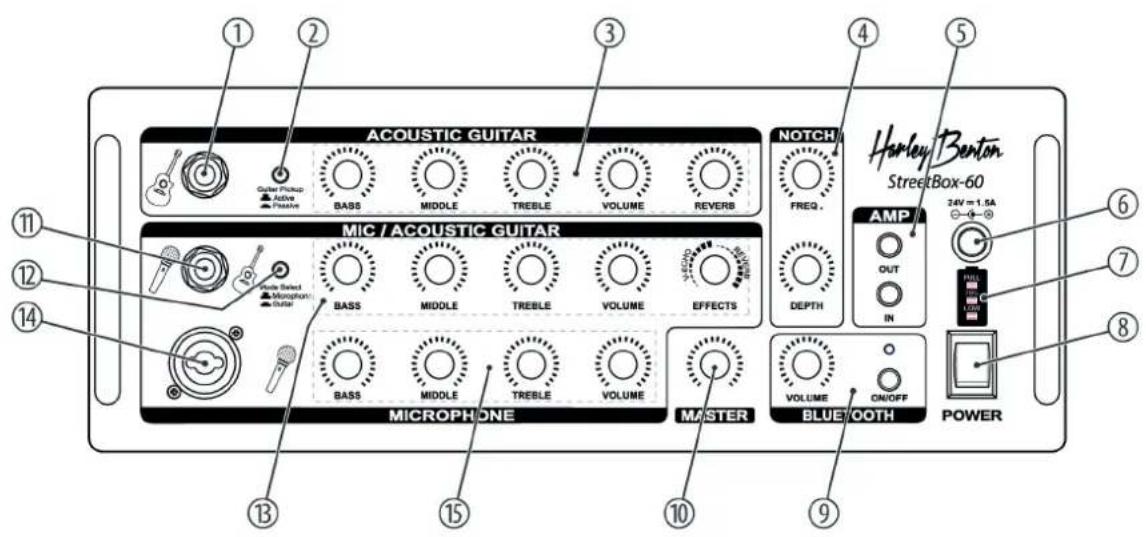

5 Connexions et éléments de commande

enceinte autonome

1 Sortie d'instruments, prise jack de 6,35 mm (mono)
2 [Guitar Pickup]

Commutateur pour la sensibilité de l'entrée d'instruments.

Bouton de réglage pour l'entrée d'instruments

[BASS]: Bouton de réglage des basses
[MIIDDLE]: Bouton de réglage des moyens
[TREBLE]: Bouton de réglage des aigus
[ volume]: Bouton de réglage du volume
[REVERB]: Bouton de réglage de l'intensité de l'effet de résonance

4 [NOTCH]

Bouton de réglage du filtré anti rétroaction

[FREQ.] : Fréquence seuil à partir de laquelle le contrôle commence à travailler
[DEPTH]: Qualité du filtré

StreetBox-60

th·mann MUSIC IS OUR PASSION

5 [AMP]

Connexions pour un autre apparéil du même type. Si deux apparéils sont reliés de telle manière, le deuxième apparéil reprend automatiquement les valeurs pour le volume, le son et les effets du premier apparéil.

[IN]: Entrée, prise jack de 3,5 mm (stéreo)
[OUT]: Sortie, prise jack de 3,5 mm (stereo)

6 Prise du bloc d'alimentation fourni pour l'alimentation
7 Affichage de I'etat de charge des piles. Lorsque la pile est entierement chargée, les trois LED sont allumées. Au fur et à mesure que la capacité diminuè, les LED [FULL], [70%] et [LOW] s'éteignent tour à tour. Lorsque seule la LED [LOW] reste allumée, la pile ne dispose plus que d'une capacité réduite. Raccordez l'appareil à l'alimentation secteur afin de recharger les piles.
8 [POWER] Interrupteur principal pourmettre l'appareil sous et hors tension.

enceinte autonome

9 [BLUETOOTH]

[ volume] : Bouton de réglage du volume
[ON/OFF]: Contrôle de la connexion Bluetooth. Pour étabrir une connexion Bluetooth, maintenez la touche [ON/OFF] pendant 2 secondes pour chercher des appareils Bluetooth disponibles. La LED clignote en couleur bleue. Dans la liste Bluetooth de l'appareil à connecter s'affiche « AG-60A ». Acceptez la connexion. En cas des appareils IOS il faut enter le code 0000. Un court signal acoustique se produit lorsque la connexion est établie. La LED est allumée en permanence en couleur bleue.

10 [MASTER]

Bouton de réglage du volume total

11 Entrée d'instruments/microphone, prise jack de 6,35 mm (mono)

12 [Mode Select]

Commutateur pour la sensibilité de l'entrée d'instruments/microphone.

Bouton enforcé : Instrument

Bouton releve : Microphone

StreetBox-60

th·mann MUSIC IS OUR PASSION

13 [MIC/ACOUSTIC GUITAR]

Bouton de réglage pour l'entrée d'instruments/microphone

[BASS]: Bouton de réglage des basses
[MIDDLE]: Bouton de réglage des moyens
[TREBLE]: Bouton de réglage des aiguus
[ volume]: Bouton de réglage du volume
[REVERB]: Bouton de réglage de l'intensité de l'echo ou de l'effet de résonance

14 Entrée de microphone, prise jack combinée XLR/6,35 mm.

15 [MICROPHONE]

Bouton de réglage pour l'entrée de microphone

[BASS]: Bouton de réglage des basses
[MIIDDLE]: Bouton de réglage des moyens
[TREBLE]: Bouton de réglage des aigus
[ volume]: Bouton de réglage du volume

enceinte autonome

6 Données techniques

Équipement 2 × haut-parleur à gamme étendue, 5,5 pouces
Connexions d'entrée Alimentation électrique	Que Bloc d'alimentation
	Signal audio 2 × prise jack en 6,35 mm, mono
		1 × prise jack combinée XLR en 6,35 mm, mono
	Connexion avec deuxième apparéil 1 × prise jack en 3,5 mm, stéréo
Connexions de sortie Connexion avec deuxième apparéil 1 ×prise jack en 3,5 mm, stéréo
Puisance de sortie 60 W (RMS)
Plage de fréquences 80 Hz ... 20 kHz
Niveau max. de pression sonore (SPL)-111 dB (à 1 kHz)
Bluetooth® Plage de fréquences 2,400 GHz	... 2,4835 GHz
	Puisance d'émission max. 10 mW

StreetBox-60

th·mann MUSIC IS OUR PASSION

Alimentation électrique	Bloc d'alimentation, 100 - 240 V ~50/60 Hz
Tension de service	24 V ≠ 1500 mA, polarité positive à l'intérieur
Pile/batterie Type de batterie lions lithium
	Tension 18,5 V
	Capacité 2200 mAh
	Durée de fonctionnement 5 h
	Temps de recharge dans l'appareil 3 h
Dimensions (L × H × P) 375 mm × 195 mm × 185 mm
Poids 4,0 kg
Conditions d'environnement Plage de température -20 °C...60 °C

enceinte autonome

Informations complémentaires

Canaux 3
Résonance (hall) Oui
Proesseur d'effetOui
Boucle d'affets externe Non
Entrée Line Non
Prise de casque Non

StreetBox-60

th·mann MUSIC IS OUR PASSION

7 Cables et connecteurs

Preambule

Ce chapitre vous aide àCHOISIR les bons cables et connecteurs et a raccorder votre précieux equipement de sorte qu'une experience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférible d'être prudent, particulièrement dans le domaine des sons et lumières. Meme si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisé sur tout dans le domaine semi-professionnel et hi-fi. Les cables d'instrument à deux conducteurs (un fil plus blindage) sont des exemplles typiques de la transmission asymétrique. Un conducteur sert de masse et de blinding, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences electromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

enceinte autonome

C'est pourquoi on préfére la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résultat le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

1 Signal
2 Terre

StreetBox-60

th·mann MUSIC IS OUR PASSION

Fiche jack bipolaire en 6,35 mm (mono, symétrique)

Fiche jack tripolaire en 3,5 mm (stéreo, asymétrique)

1 Signal (en phase, +)
2 Signal (en opposition de phase, -)
3 Terre

1 Signal (à gauche)
2 Signal (à droite)
3 Terre

enceinte autonome

Fiche XLR (symétrique)

1 Masse, blindage
2 Signal (en phase, +)
3 Signal (en opposition de phase, -)
4 Blindage au boitant de la fiche (option)

StreetBox-60

th·mann MUSIC IS OUR PASSION

8 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des embal-lages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage des batteries

Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.

Éliminez les batteries au lithium uniquement en état de décharge. Retireez les batteries au lithium interchangeables de l'appareil avant l'élimination. Protégez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles. Recyclez les batteries au lithium intégrées avec l'appareil. Renseignez-vous sur un site de collecte correspondant.

enceinte autonome

Recyclage de votre ancien apparéil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la reglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

StreetBox-60

th·mann MUSIC IS OUR PASSION

Remarques

enceinte autonome

Remarques

StreetBox-60

th·mann MUSIC IS OUR PASSION

Remarques

enceinte autonome
