| Caractéristiques Techniques | Détails |
|---|---|
| Type de produit | Table de mixage |
| Nombre de canaux | 7 canaux |
| Entrées | Entrées XLR, RCA, Jack 1/4" |
| Sorties | Sorties XLR, RCA, Jack 1/4" |
| Alimentation | Alimentation secteur |
| Dimensions | Dimensions compactes pour une portabilité facile |
| Poids | Poids léger pour un transport aisé |
| Utilisation | Idéale pour les DJ, les événements live et les studios d'enregistrement |
| Maintenance | Nettoyer régulièrement les surfaces et les connexions |
| Sécurité | Utiliser uniquement avec l'alimentation fournie, éviter l'humidité |
| Informations Générales | Vérifier la compatibilité avec les autres équipements audio avant l'achat |
FOIRE AUX QUESTIONS - IMIX7.3 DAP-Audio
Questions des utilisateurs sur IMIX7.3 DAP-Audio
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de mixage au format PDF gratuitement ! Retrouvez votre notice IMIX7.3 - DAP-Audio et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IMIX7.3 de la marque DAP-Audio.
MODE D'EMPLOI IMIX7.3 DAP-Audio
Consignes de sécurité 2
Conditions d'utilisation. 4
Branchement sur la prise secteur 4
Instructions de renvoi 5
Reclamations 5
Description de I'appareil 6
Présentation 6

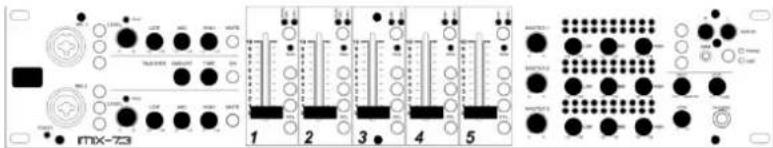

Partie avant 7
Partie ariere. 8
Installation 8
Fonctions 9
Réglage et utilisation 15

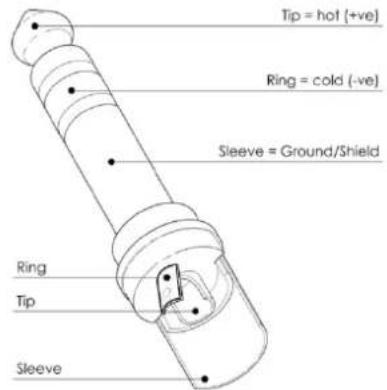

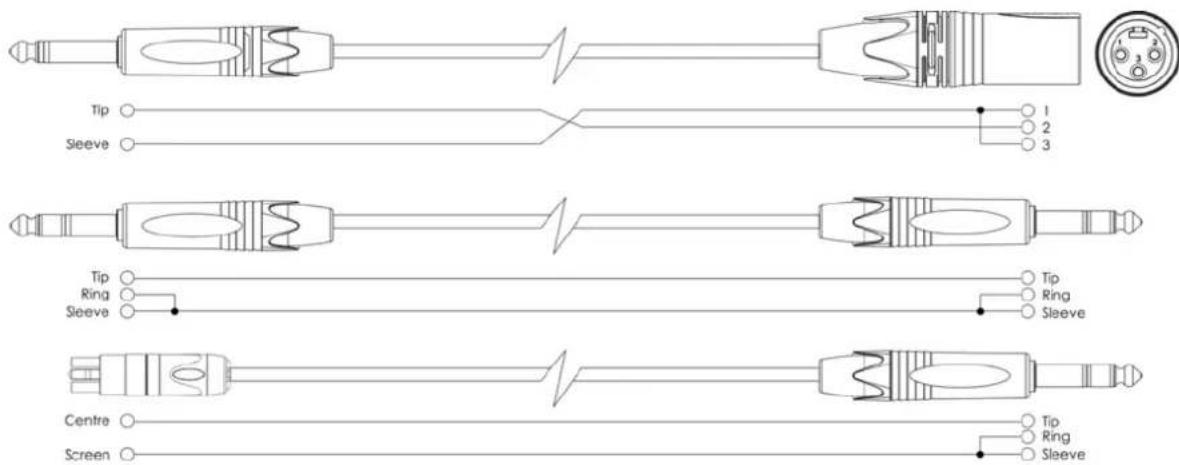

Cables de branchement 15
Maintenance 16
Résolution des problèmes 16

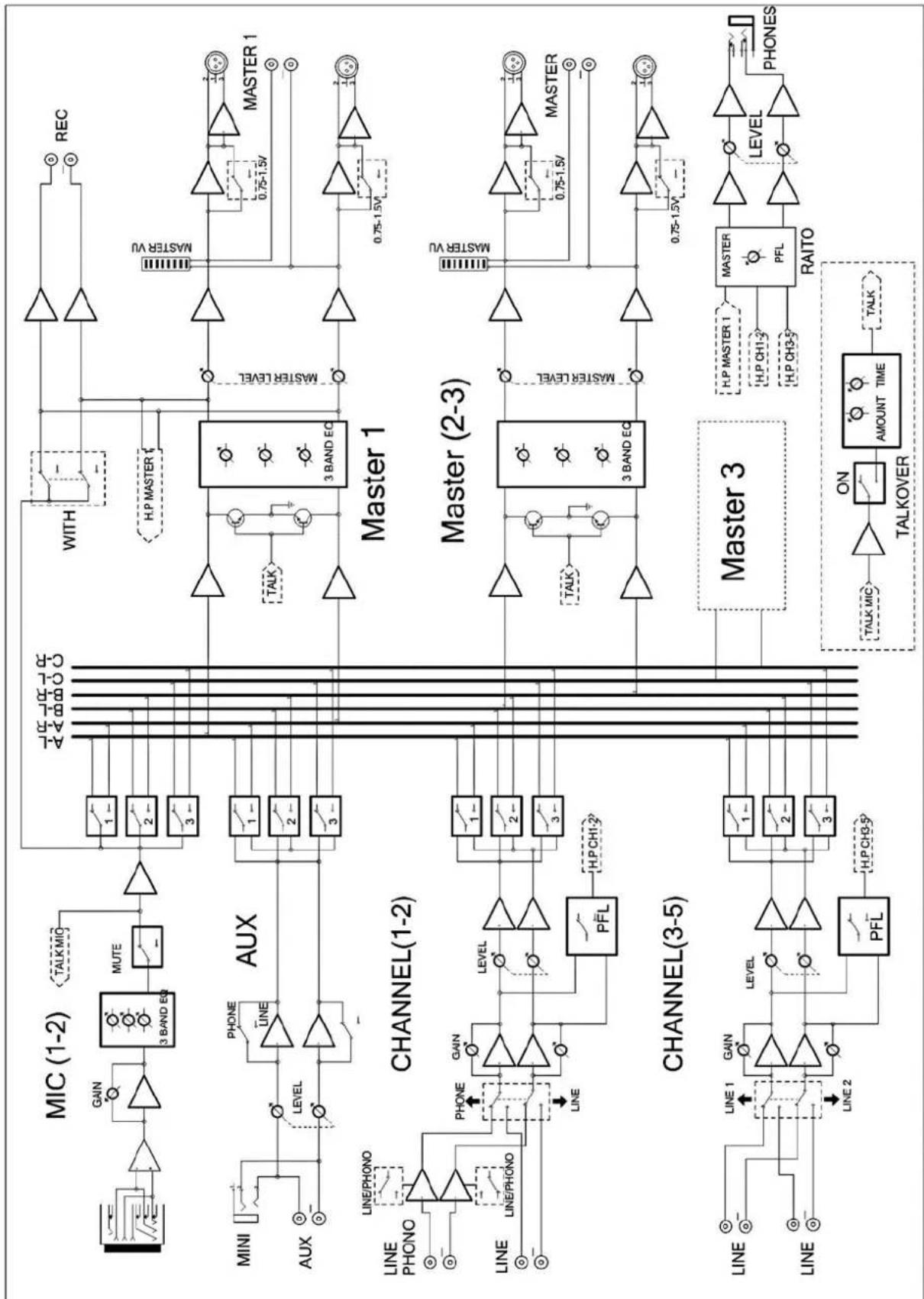

Scha ma Fonctionnel 17
Caracteristiques du produit 18
Avertissement

Pour votre propre sécurité, veillez lore attentivement ce manuel de l'utilisateur!

Consignes de déballage
Des réception du produit, ouvrir la boite en carton avec précaution et en vérifier le contenu. Veiller à ce que toutes les pieces s'y trouvent et soient en bon état. Si une piece a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, en informer aussiot le revendeur et conserver le matériel d'emballage pour vérification. Conserver la boite en carton et tous les materiaux d'emballage. S'il est nécessaire de renvoyer l'appareil à l'usine, veiller à utiliser la boite en carton et les materiaux d'emballage d'origine.
Le contenu expédié comprend :
DAP Audio IMIX-7.3
Adaptateur secteur 2 x 18V CA, 700mA
- Manuel d'utilisateur


ATTENTION!
Conserve l'appareil à l'abri de la pluie et de l'humidité !
Débranchez l'appareil avant d'ouvrir le boîtier !

Consignes de sécurité
Toute personne participant à l'installation, à l'utilisation et à l'entretien de cet apparéil doit :
- être qualifiée;
- suivres consignes de ce manuel.

ATTENTION! Soyez prudent lorsque vous effectuez des opérations. La présence d'une tension dangereuse constitue un risque de chic électrique lié à la manipulation des cables!

Avant la première mise en marche de votre apparéil, assurez-vous qu'aucun dommage n'a été causé pendant le transport.
En cas de dommages, s'adresser au revendeur et ne pas utiliser l'appareil.
Pour conserver votre matériel en bon et vous assurer qu'il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l'utilisateur de suivre les consignes et avertissements de sécurité de ce manuel.
Veuillez noter que les dommages causés par tout type de modification manuelle apportée au système ne sont enaucun cas couverts par la garantie.
Cet appeareil ne contient aucune piece susceptible d'être réparée par l'utilisateur. S'adresser exclusivement à des techniciens qualifiés pour l'entretien.
IMPORTANT :
le fabricant ne sera enaucun cas tenu responsable des dommages causés par le non-respect de ce manuel ou par des modifications non autorises du système.
- Ne mettez jamais en contact le cordon d'alimentation avec d'autres cables! Manipuez le cordon d'alimentation et tous les cables reliés au courant secteur avec une extréme prudence!
- Ne retirez jamais l'étiquetage informatif et les avertissements de l'unité.
- Ne couvrez jamais le contact de masse avec quoi que ce soit.
- Ne laissez jamais trainer de câbles par terre.
N'inserez pas d'objets dans les orifices d'agration. - Ne connectez pas cet appareil à un bloc de puissance.
N'allumez et n'eteignez pas le systeme a courts intervalles. Cela pourrait nuire a sa longevite.
N'ouvrez et ne modifiez pas l'appareil.
- Ne soumettez pas les entrées à un niveau de signal plus élevé que celui requis pour faire fonctionner l'équipement à pleine puissance.
- Ne branche pas de micros sur la console (ou sur la stagebox) pendant que l'alimentation fantôme est allumée. Pensez également à couper le système de monitoring / sonorisation en allumant ou en éteignant l'alimentation fantôme. Laissez le système s'ajusterpendant quelques secondes avant de régler les gains en entree.
Utiliser exclusivement l'appareil à l'intérieur et eviter tout contact avec de I'eau ou d'autres liquides.
- Evitez les flammes et eloiJanez l'appareil des liquides ou des gaz inflammables.
- Debranchez toujours l'appareil lorsqu'il n'est pas utilisé et avant de le nettoyer! Prenez soit de manipuler le cordon d'alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d'alimentation.
Veillez à tousjours faire fonctionner l'appareil une fois sa prise de terre connectee à la masse (Terre) du circuit electrique.
Veillez ag ne pas utiliser de cables inadaptes ou defectueux.
Assurez-vous que les signaux de la table de mixage sont balancés afin d'empêcher les parasites.
Veillez a bien utiliser des boites d'injection pour balancer les signaux non balancés afin que tous les signaux entrants soient clairs.
Assurez-vous que la tension disponible n'est pas supérieure à celle indiquée sur le panneau situé à l'amère.
Assurez-vous que le cordon d'alimentation n'est pas endommagé et ne comporte aucune éraflure.
Vérifiez régulierement l'appreil et le cordon d'alimentation.
Veillez a couper l'alimentation si vous allez change le cordon d'alimentation ou le cable de transmission des sianaux, ou selectionner l'interrupteur de mode d'entrée.
- Combinées à un signal d'entrée élevé, les augmentations extrêmes de fréquences peuvent entraîner une saturation de l'équipement. Si cela se produit, il est nécessaire de réduire le niveau du signal d'entrée en utilisant le potentiamètre INPUT.
Pour rehauser une plage de fréquences, vous ne devez pas nécessairement les augmenter. Essayez plutôt de diminuer les fréquences environnantes. Cela évitera de faire saturer l'équipement situé derrière dans l'enchaînement de matériel de sonorisation. Vous préservez ainsi une réserve dynamique très utile (« hauteur »).
- Évitez les boucles de masse! Prenez soin de tous jours brancher les amplificateurs de puissance et la table de mixage au même circuit électrique, afin de garantir que la phase soit de même type!
Si you heurte ou laissez tomber l'appareil, debranchez-le immediatement du courant electrique. Pour des raisons de securite, faites inspecter I'equipement par un technicien qualifie avant de le réutiliser.
- Si l'appareil a ete exoé à un changement de température extrème (apres le transport par exemple), ne le mettez pas immediatement sous tension. L'eau de condensation resultant de ce changement de température peut endommager I'appareil. Laissez I'appareil hors tension jusqu'à ce qu'il ait atteint la température ambiante.
- Si l'appareil DAP Audio ne fonctionne pas correctement, cesser immediatement de l'utiliser. Emballer l'appareil de façon sécurisée (de préférence, à l'aide des matériaux d'emballage d'origine) et le renvoyer au revendeur DAP Audio à des fins d'entretien.
- Les réparations, maintenances et branchements électriques doivent être effectuels par un technicien qualifié.
En cas de remplacement, utilisez uniquement des fusibles de meme type ou de meme calibre.
GARANTIE: d'un (1) an à compter de la date d'achat.
IMIX-7.3
Conditions d'utilisation
- Cet apparéil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes.
Pour eliminer l'usage et améliorer la durée de vie de l'appareil, prenez soin de le débrancher complètement de l'alimentation pendant les périodes de non'utilisation, soit via le disjoncteur, soit en le débranchant directement.
Si I'appareil est utilise d'une autre maniere que celle decrite dans ce manuel, il peut subir des dégats entrainant l'annulation de la garantie.
Toute autre utilisation peut etre dangereuse et provoquer un court-circuit, des brulures, un chic electrique, un accident, etc.
L'utilisateur met non seulement sa propre sécurité en périt, mais également celle des autres!
Une mauvaise installation peut entrainer des dégats importants ainsi que des blessures graves!
Branchement sur la prise secteur
Branchez la fiche d'alimentation de l'appareil sur la prise secteur.
Veillez à toujours connecter le cable de la bonne couleur au bon endroit.
| International | Câble UE | Câble Royaume-Uni | Câble USA | Code PIN |
| L | MARRON | ROUGE | JAUNE / CUIVRE | PHASE |
| N | BLEU | BLACK | ARGENTÉ | NEUTRE |
| ½ | JAUNE / VERT | VERT | VERT | TERRE (PROTECTION) |
Assurez-vous que votre apparéil est toujours connecté à une prise de terre!
Une mauvaise installation peut entrainer des dégats importants ainsi que des blessures graves!


Instructions de renvoi

S'acquitter de l'affranchissement postal de la marchandise renvoyee avant de l'expédier et utiliser les matériaux d'emballage d'origine ; aucun timbre de retard prépayé ne sera fourni. Étiqueter clairment l'emballage à l'aide du numéro d'autorisation de renoi (RMA - Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. Highlite déclinera les marchandises renvoyées ainsi que toute responsabilité. Contacter Highlite par téléphone, au +31 (0)455 667 723 ou par courriel, à l'adresse aftersales@highlite.com et demander un numéro RMA avant d'expédier l'appareil. L'utilisateur doit être pré à fournir le numéro de méthode, le numéro de série ainsi qu'une brève description des raisons du renoi. Veiller à bien emballer l'appareil, car tous les dommages subs durant le transport et résultat d'un emballage inadéquat seront à la charge du client. Highlite se réserve le droit de réparer ou de remplacer le ou les produits, à sa propre désciption. Nous vous conseillons d'utiliser une méthode d'envoi sans risques : un emballage UPS approprié ou une double boîte.
Remarque: si l'appareil est accomplé d'un numéro RMA, inclure les informations suivantes sur un bout de papier et le placer dans la boîte :
01)Votrenom
02) Voitraderesse.
03) Voitre numero de téléphone.
04) Une brève description des problèmes.
Réclamations
Le client est tenu de vérifier les marchandises livrées des leur réception, afin de détecter tout problème ou défaut visible potentiel. Ces dérivations peuvent également avoir lieu après que nous l'ayons averti de la mise à disposition des marchandises. Le transporter est responsable de tous les dommages ayant eu lieu durant le transport; par conséquent, les dommages doivent être signalés au transporter à réception de la marchandise.
En cas de dégât subi lors du transport, le client doit en informer l'expéditeur et lui soumettre toute réclamation. Signaler les dommages résultat du transport dans un-delai d'un (1) jour suivant la réception de la livraison.
Toujours s'acquitter de l'affranchissement postal des biens returnés. Accompagner les marchandises renvoyées d'une dette définitant les raisons du renovi. S'ils ne sont pas affranchis, les biens returnés seront refusés, sauf accord contraire par écrit.
Nous faire parvenir toutes les réclamations nous concernant par écrit ou par fax, dans un-delai de 10 jours suivant la reception de la facture. Une fois cette période écoulée, les réclamations ne seront plus traitées.
Les réclamations signalées dans les délays seront uniquement considérées si le client s'est dûment conformé à toutes les sections du contrat auquel se rapportent les obligations,quelle qu'en soit la nature.
Description de l'appareil
Caracteristiques
L'IMIX-7.3 est une table de mixage compacte avec contrôle de zones. Possédant exactement les mêmes fonctions que l'IMIX-7.1, elle permet en outre d'acheminer chaque entree vers la sortie souhaitee. Cette fonction permet de contrcler trois zones en procedant aux reglages de la musique, du niveau sonore et de I'egalisation.
Tension d'entrée : 230 V C.A. / 50 Hz
- Consommation : 21 W
Adaptateur de courant: 2 × 18 V C.A., 700 mA
- Canaux d'entrée : 2 entrées microphone, combo XLR / jack
11 prises de ligne, RCA
2 entrées phono, RCA
1 prise telephone, jack de 3.5 mm
3 sorties master symétriques, XLR
1 sortieREC,RCA
1 entrée casque, jack de 6,3 mm
80 Hz, 1 kHz, 12 kHz, -12 db / +12 db
80 Hz, 1 kHz, 12 kHz, -12 db / +12 db
micro :
- Réponse en fréquence : (20 Hz - 20 kHz)

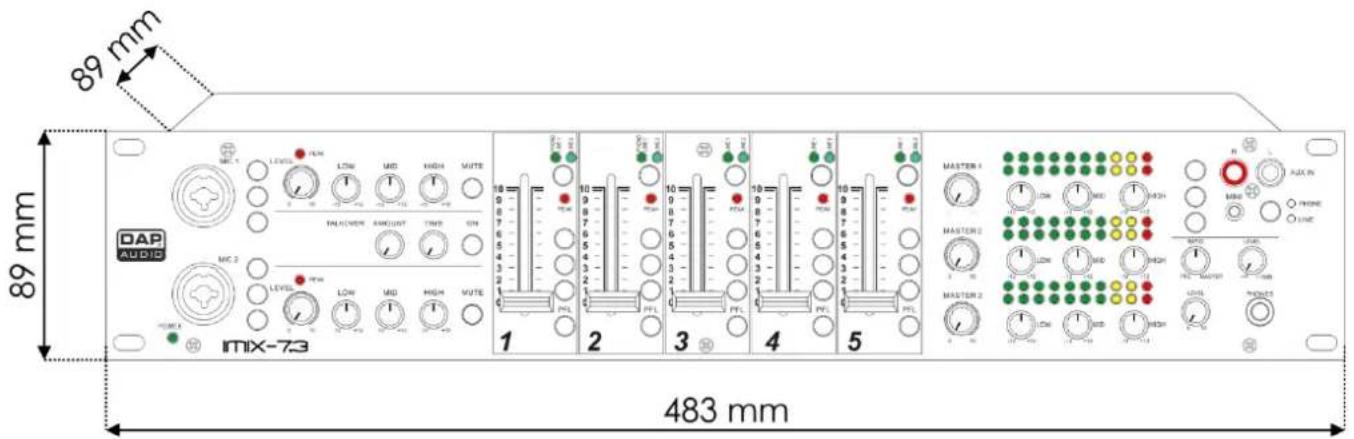

T.H.D.:<0.05% - Dimensions: 483 × 89 × 89 mm (I × L × H)
01) Entre micro à connecteur symétrique (micro 1/2)
02) Bouton de selection de zone (tous les canaux)
03) Témoin LED de crête (micro 1 / 2)
04) Contrôle des fréquences basses (micro 1 / 2)
05) Contrôle des fréquences médiuns (micro 1 / 2)
06) Contrôle des fréquences aiguës (micro 1 / 2)
07) Bouton ON de la fonction talkover
08) Témoin LED d'alimentation
09) Contrôle du volume micro (micro 1 / 2)
10) Contrôle du niveau de talkover
11) Contrôle de la durée du talkover
12) Bouton MUTE (micro 1/2)
13) Témoin LED PHONO / LINE 1 (canaux 1 / 5)
14) Témoin LED PHONO / LINE 2 (canaux 1 / 5)
15) Interrupteur de selection d'entrée (canaux 1 / 5)
16) Témoin LED de crête (canaux 1 / 5)
17) Bouton PFL (canaux 1 / 5)
18) Fader de canal (canaux 1 / 5)

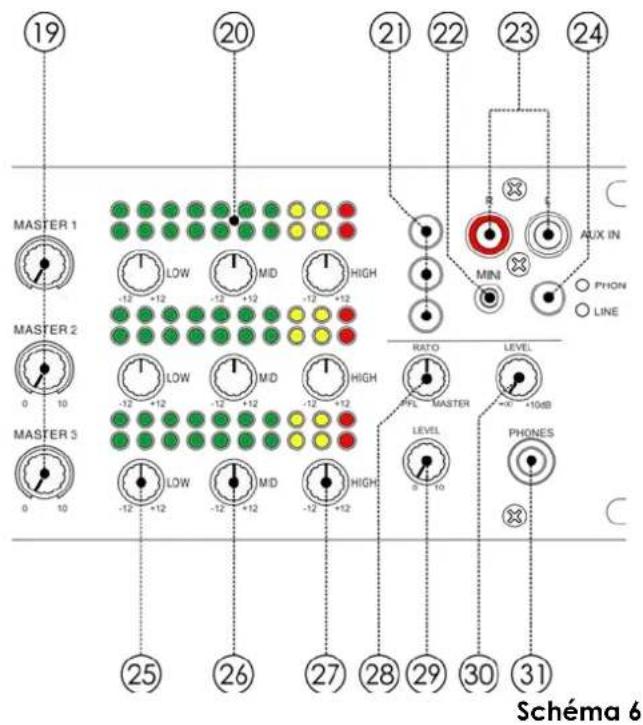

19) Contrôle MASTER (master 1 / 3)
20) Vumetre (master 1 / 3)
21) Bouton de seLECTION de zone (master 1 / 3)
22) Entrée du connecteur mini jack asymétrique AUX
23) Entrée des connecteurs RCA asymétriques AUX
24) Bouton Phone/line
25) Contrôle LOW (master 1 / 3)
26) Contrôle MID (master 1 / 3)
27) Contrôle HIGH (master 1 / 3)
28) Contrôle du ratio
29) Contrôle de niveau du casque
30) Contrôle du niveau de l'entrée AUX
31) Sortie du connecteur casque

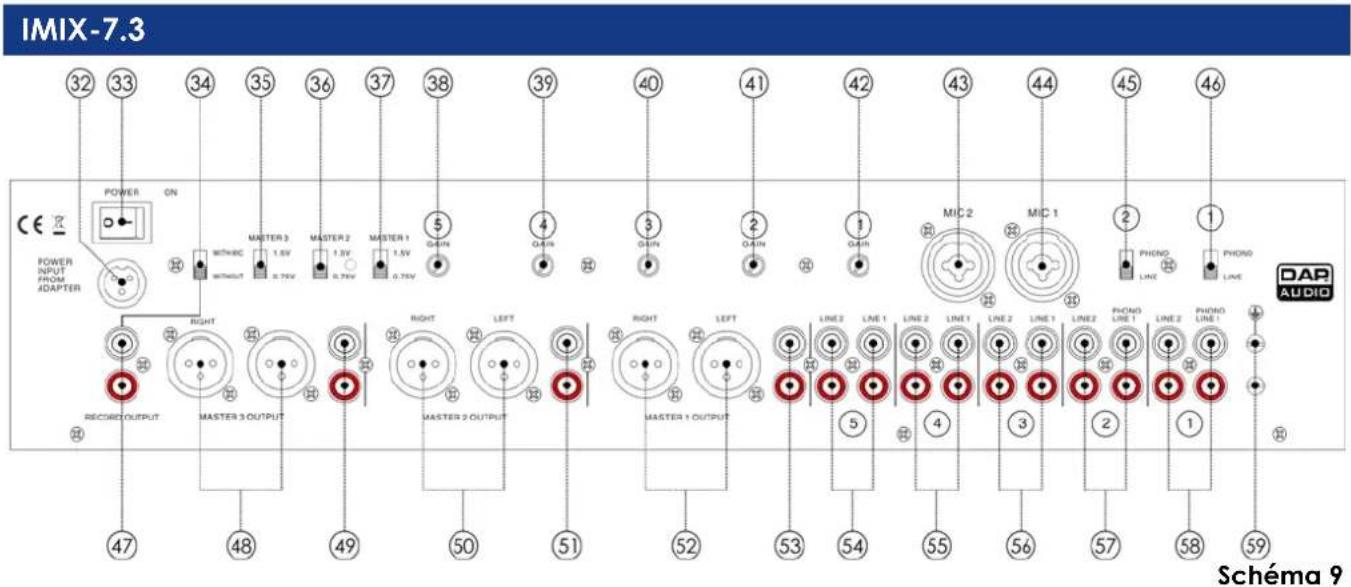

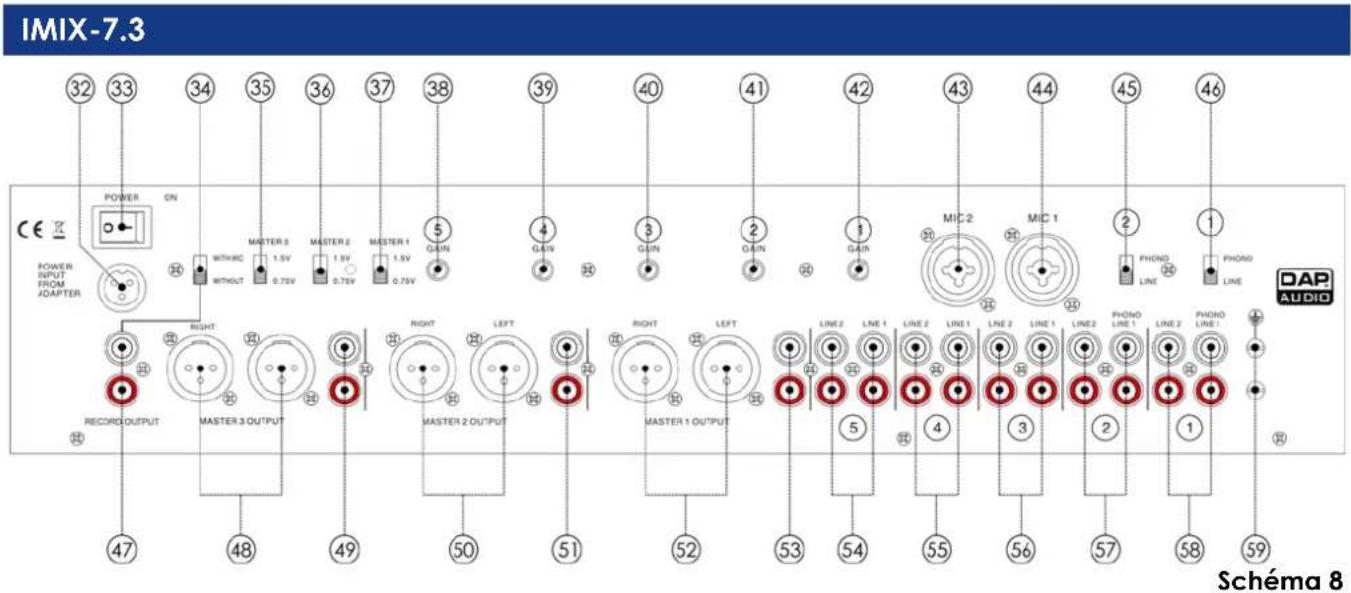

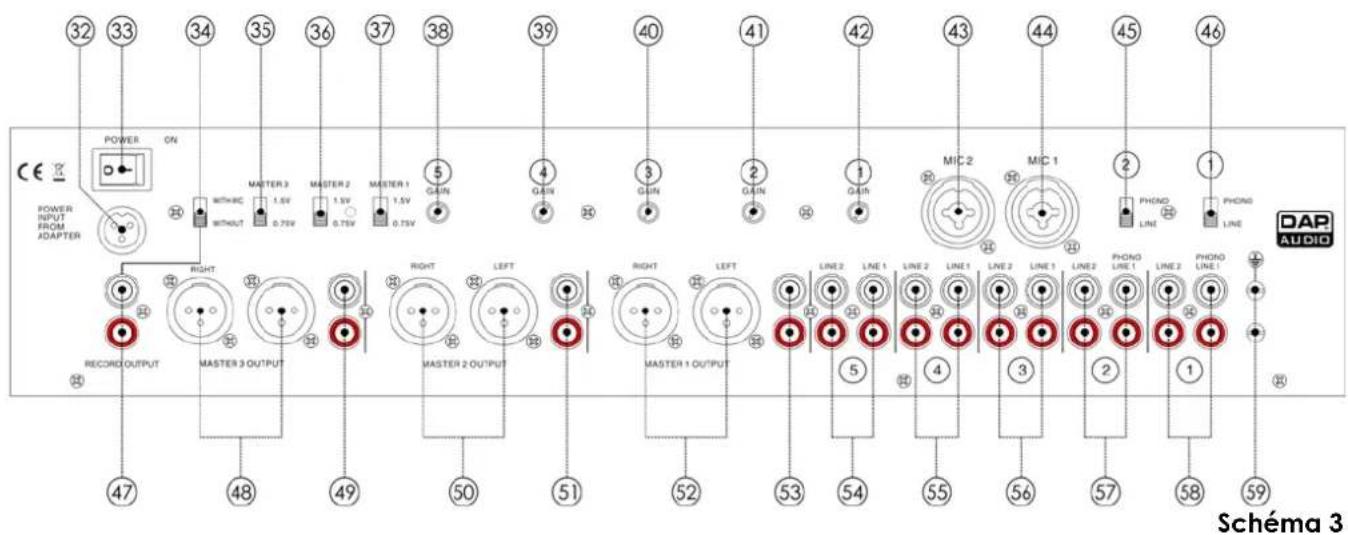

Partie arrriere
32) Prise pour adaptateur d'alimentation
33) Interrupteur d'alimentation ON/OFF
34) Interrupteur de selection avec / sans micro
35) Interrupteur MASTER 3
36) Interrupteur MASTER 2
37) Interrupteur MASTER 1
38) Contrôle du gain du canal 5
39) Contrôle du gain du canal 4
40) Contrôle du gain du canal 3
41) Contrôle du gain du canal 2
42) Contrôle du gain du canal 1
43) Entre a connecteur combo, MIC 2
44) Entre a connecteur combo, MIC 1
45) Interrupteur LINE / PHONO du canal 2
46) Interrupteur LINE / PHONO du canal 1
47) Sortie à connecteurs RCA asymétriques, enregistrement
48) Sortie à connecteurs XLR symétriques, MASTER 3
49) Sortie à connecteurs RCA asymétriques, MASTER 3
50) Sortie à connecteurs XLR symétriques, MASTER 2
51) Sortie à connecteurs RCA asymétriques, MASTER 2
52) Sortie à connecteurs XLR symétriques, MASTER 1
53) Sortie à connecteurs RCA asymétriques, MASTER 1
54) Enrrée LINE 1 / LINE 2 du canal 5
55) Enrrée LINE 1 / LINE 2 du canal 4
56) Enrrée LINE 1 / LINE 2 du canal 3
57) Entre PHONO LINE 2 / LINE 2 du canal 2
58) Entre PHONO LINE 1 / LINE 2 du canal 2
59) Vis de mise à la terre
Installation
Retirez tout le matériel d'emballage de l'IMIX-7-3. Veillez à ce que la mousse et le plastique de rembourse soient complètement逝és. Branchez tous les cables.
Débranche toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Fonctions

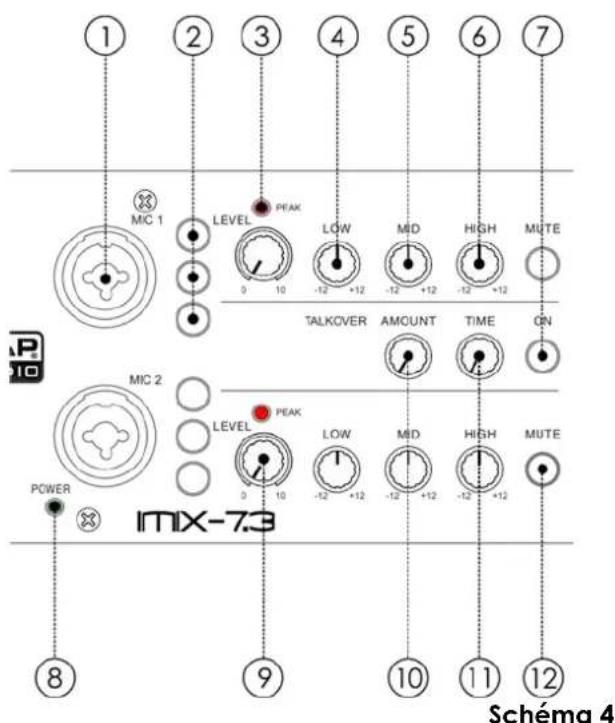

01) Entre du connecteur micro symétrique (micro 1/2)
Entrée de type combo balancée
électroniquement permettant de connecter
des microphones à basse impédance.
Elle générale très peu de bruit et de renflement.
Lors de la connexion d'un microphone, assurez-vous de bien faire correspondre les broches. Lisez toujours le manuel du microphone que vous pouze connecter.
L'entrée XLR n'est pas adaptée au branchement d'une console de mixage, d'une unité d'effets, etc. Vous doivent utiliser les entrées LINE (54-58) pour brancher ce genre d'appareils.
Remarque : lors de la connexion de sources de signaux, assurez-vous que les faders des canaux correspondants et les contrôles master sont régés au minimum. Si tel n'est pas le cas, le branchement pourra générer des bruits parasites.
02) Boutons de selection de zone
Ces 3 interrupteurs permettent d'attribuer le canal à une ou plusieurs sorties master.
03) Temoin LED de create
Le fémoin LED de créte signale les niveaux des pics affectant le signal entrant d'un canal. S'il clignote en rouge ou est constamment allumé, c'est que le niveau d'entrée du canal est probablement en train d'écrêter. Il convient dans ce cas de réduire l'amplification de l'entrée en utilisant le contrôle de niveau (09). Le fémoin LED s'allume au niveau 8 dB avant l'écrêtage. Assurez-vous qu'il ne s'allume que brievementpendant des crétes dynamiques.
04 / 05 / 06) Section de l'égaliseur (HIGH / MID / LOW)
La section d'égalisation du canal micro permet de façonner le signal sonore entrant. Tous les canaux d'entrée mono sont pourvus d'un égaliseur à 3 bandes. Les plateaux des fréquences aiguées (06) et basses (04) sont fixés à 12kHz et 80Hz . La plage de contrôle des fréquences mediums (05) a une fréquence de réaction à l'écretage de 1kHz . La coupure et l'amplification des 3 bandes atteignent un maximum de 6 dB, le centre étant défini par un cran situé sur le potentiamètre. Le fait de tourner un bouton de l'égaliseur sur la droite ou sur la gauche a pour effet soit d'amplifier la plage de fréquences, soit de l'atténuer. De fines modifications produit en général les meilleurs résultats. Évitez de faire des réglages trop prononçés de la bande MID.
07) Bouton ON de la fonction talkover
Ce bouton permet d'activer la fonction de talkover.
08) Temoin LED d'alimentation
Le témoin LED vert s'allume quand l'IMIX est allumée. Si, après avoir allumé l'appareil, le témoin LED ne s'allume pas, assurez-vous que l'adaptateur C.A. est correctement branché. Si, après avoir procédé à cette vérification, le témoin LED reste éteint, veillez contacter votre revendeur DAP Audio.
09) Contrôle du volume micro (micro 1/2)
Ce potentiemetre permet de contrcler le volume du canal micro.
10) Contrôle du niveau de talkover
Ce potentiemetre permet de réduire le niveau du signal des lignes 1-5 pendant qu'une personne parle dans le microphone.
11) Contrôle de la durée du talkover
Ce potentiemetre permet de regler la durée devant s'ecouler avant que le niveau de volume normal des lignes 1-5 ne soit restauré, une fois que la personne ne parle plus dans le microphone.
12) Bouton Mute
Ce bouton permet de couper le canal du microphone.

Scheme 5

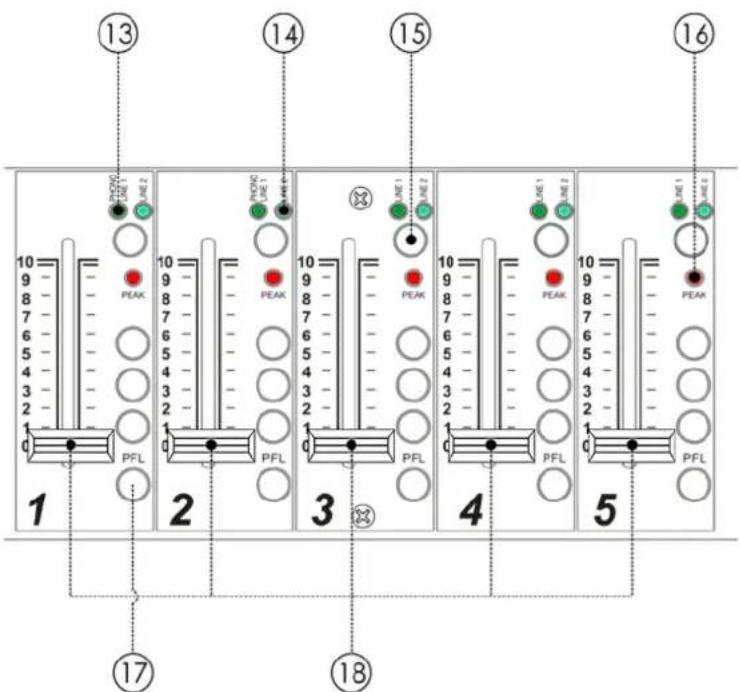

13) Temoin LED PHONO / LINE 1
Ce témoin indique que l'entrée phono/line 1 est sélectionnée.
14) Temoin LED line 2
Ce témoin indique que l'entrée de ligne 2 est sélectionnée.
15) Interrupteur de selection (phono-line 1 / line 2)
Cet interrupteur permet de désirir l'un des deux ensembles d'entrees par canal.
16) Temoin LED de create
Le fémoin LED de créte signale les pics de signaux entrants d'un canal. S'il clignote en rouge ou est constamment allumé, c'est que le niveau d'entrée du canal est probablement en train d'écrêter. Il convient dans ce cas de réduire l'amplification de l'entrée en utilisant le contrôle de gain (38-42) lié à l'arrière. Le fémoin LED s'allume au niveau 8 dB avant l'écrêtage. Assurez-vous qu'il ne s'allume que brievement pendant des crétes dynamiques.
17) Bouton PFL
Ce bouton (écoute pré-fader) permet d'acheminer l'entrée du canal vers la section moniteur, et ce, indépendamment du réglage du fader de volume appliqué au canal individuel. Il est possible d'assigner simultanément plusieurs canaux au bus PFL.
18) Fader de canal
Fader logarithmique de 50 mm qui permet de contrôler le volume du canal correspondant. Le volume général est réglé par le contrôle MASTER.
IMIX-7.3

19) Contrôle MASTER (master 1 / 3)
Ce contrôle permet de régler le signal des sorties MASTER 1-3 (48-53).
20) Vumetre du signal de sortie (master 1 / 3)
Ce vumètre à étapes est composé de fémoins LED. La précision des indications de niveau permet de contrôle la sortie du signal et de l'adapter aux autres appareils.
21) Boutons de selection de zone
Ces 3 boutons permettent d'assigner le canal à une ou plusieurs sorties master.
22) Prise AUX pour connecteur mini jack
Cette entree AUX mini jack 3,5 mm stereo asymétrique permet de brancher un apparéil de niveau ligne / téléphone. Appuyez sur le bouton phone/line (24) pour configurer l'entrée afin de connecter un casque ou un apparéil de niveau ligne.
23) Entre pour connecteurs RCA, AUX
Cette entree AUX RCA stereo asymetrique permet de brancher un apparéil de niveau ligne / téléphone. Appuyez sur le bouton phone/line (24) pour configurer I'entree afin de connecter un casque ou un apparéil de niveau ligne.
24) Bouton phone/line
Ce bouton permet de configurer les deux entrées AUX (22 / 23) pour le niveau ligne ou téléphone. Lorsque le niveau d'entrée est trop faible, appuyez sur ce bouton. Lorsque levoyant est allumé, le niveau du signal entrant sera renforcé. Ce dernier règla sensibilité d'entrée de manière à ce que le niveau des lecteurs MP3, smartphones ou tablettes soit le plus juste possible. Il est alors possible d'utiliser directement vos apparèils MP3 sans perte de signal.
25 / 26 / 27) Section d'égalisation (MASTER 1-3)
La section d'égalisation master permet de façonner le signal sonore sortant. Tous les canaux master sont pourvus d'un égaliseur à 3 bandes. Les plateaux des fréquences aigués (27) et basses (25) sont fixés à 12kHz et 80Hz . La plage de contrôle des fréquences mediums (26) a une fréquence de réaction à l'écretage de 1kHz . La coupure et l'amplification des 3 bandes atteignent un maximum de 6 dB, le centre étant défini par un cran situé sur le potentiamètre. Le fait de tourner le bouton de l'égaliseur sur la droite ou sur la gauche a pour effet soit d'amplifier, soit d'atténuer le signal. De fines modifications produit en général les valeurs résultats. Evitez de faire des réglages trop prononçés de la bande MID.
28) Contrôle du ratio
Ce potentiemetre permet de melanger au casque voite signal PFL et voite signal master.
29) Contrôle de niveau du casque
Ce potentiomètre permet d'ajuster le volume du casque.
30) Contrôle du niveau ligne de l'entrée AUX
Ce contrôle permet de régler le niveau des entrées AUX (22 / 23) dans le mixage master.
31) Sortie du connecteur casque
Cette sortie permet de brancher un casque à l'impédance comprise entre 32 et -600 ohms au connecteur. Cette prise TRS 6,3 mm (1/4") est câblée de la manière suivante : pointe = gauche, anneau = droite, corps = terre.
Attention

Selon le type de casque connecté à la prise jack, l'IMIX-7.3 est capable de générer un niveau de sortie élevé via la sortie casque.

Avant de brancher le casque, prenez donc soin de baisser au minimum le contrôle de sortie en le tournant sur la gauche. Soyez conscient du fait qu'une écoute à des niveaux de volume élevés pendant une longue période peut cause des dommages auditifs!

32) Entreepour adaptateur d'alimentation
Il s'agit de la prise d'entrée pour l'adaptateur d'alimentation C.A. de l'IMIX-7.3. Elle est conque spécialement avec trois conducteurs. Utilisez seulement l'adaptateur audio DAP fourni.
33) Interrupteur d'alimentation ON/OFF
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
34) Interrupteur de selection avec / sans micro
Cet interrupteur permet de désactiver le signal du microphone au niveau de la sortie RECORD (47).
35) Selecteur de niveau MASTER 3
Ce sélecteur permet de régler le niveau (0,75 V ou 1,5 V) de la sortie MASTER 3.
36) Interrupteur de niveau MASTER 2
Ce sélecteur permet de régler le niveau (0,75 V ou 1,5 V) de la sortie MASTER 2.
37) Interrupteur de niveau MASTER 1
Ce sélecteur permet de régler le niveau (0,75 V ou 1,5 V) de la sortie MASTER 1.
38) Contrôle du gain du canal 5
Le contrôle de gain permet de déterminer le niveau d'entrée du canal 5. Grace au bouton de gain, vous pouvez régler la sensibilité d'entrée de ligne, tout en faisant correspondre de façon optimale les signaux entrants au niveau du fonctionnement interne du mélangeur. Le gain élevé de ce mélangeur est idéal pour gérer des niveaux de signaux entrants très bas.
39) Contrôle du gain du canal 4
Le contrôle de gain permet de déterminer le niveau d'entrée du canal 4. Grace au bouton de gain, vous pouvez régler la sensibilité d'entrée de ligne, tout en faisant correspondre de façon optimale les signaux entrants au niveau du fonctionnement interne du mélangeur. Le gain élevé de ce mélangeur est idéal pour gérer des niveaux de signaux entrants très bas.

40) Contrôle du gain du canal 3
Le contrôle de gain permet de déterminer le niveau d'entrée du canal 3. Grace au bouton de gain, vous pouvez régler la sensibilité d'entrée de ligne, tout en faisant correspondre de façon optimale les signaux entrants au niveau du fonctionnement interne du mélangeur. Le gain élevé de ce mélangeur est idéal pour gérer des niveaux de signaux entrants très bas.
41) Contrôle du gain du canal 2
Le contrôle de gain permet de déterminer le niveau d'entrée du canal 2. Grace au bouton de gain, vous pouvez régler la sensibilité d'entrée de ligne, tout en faisant correspondre de façon optiale les signaux entrants au niveau du fonctionnement interne du mélangeur. Le gain élevé de ce mélangeur est idéal pour gérer des niveaux de signaux entrants très bas.
42) Contrôle du gain du canal 1
Le contrôle de gain permet de déterminer le niveau d'entrée du canal 1. Grace au bouton de gain, vous pouvez régler la sensibilité d'entrée de ligne, tout en faisant correspondre de façon optimale les signaux entrants au niveau du fonctionnement interne du mélangeur. Le gain élevé de ce mélangeur est idéal pour gérer des niveaux de signaux entrants très bas.
43) Entre a connecteur combo du micro 2
Selon ce qui convient le mieux dans le cadre d'une situation donnée, vous pouvez utiliser l'entrée combo située sur la face avant ou à l'arrière de l'appareil. Ces entretes sont branchées en parallèle pour être utilisées dans afin d'établier une liaison.
44) Entre a connecteur combo du micro 1
Selon vos besoin dans le cadre d'une situation donnée, vous pouvez utiliser l'entrée combo située sur la face avant ou à l'arrière de l'appareil. Ces entrées sont branchées en parallèle pour être utilisées afin d'établier une liaison.
45) Interrupteur LINE / PHONO du canal 2
Cet interrupteur permet de régler les entrées du canal 2 PHONO-LINE (57) enCHOSSANT une entree phono ou une entrée de niveau ligne.
46) Interrupteur LINE / PHONO du canal 1
Cet interrupteur permet de régler les entrées du canal 1 PHONO-LINE (58) enCHOISANT une entree phono ou une entrée de niveau ligne.
47) Sortie à connecteurs asymétriques RCA, enregistrement
Ce connecteur permet de brancher un appareil d'enregistrement.
48) Sortie à connecteurs symétriques XLR, MASTER 3
Cette sortie permet de connecter un amplificateur disposant d'entrees symétriques.
49) Sortie à connecteurs asymétriques RCA, MASTER 3
Cette sortie permet de connecter un amplificateur disposant d'entrees asymétriques.

50) Sortie à connecteurs symétriques XLR, MASTER 2
Cette sortie permet de connecter un amplificateur disposant d'entrees symétriques.
51) Sortie à connecteurs asymétriques RCA, MASTER 2
Cette sortie permet de connecter un amplificateur disposant d'entrees asymétriques.
52) Sortie à connecteurs symétriques XLR, MASTER 1
Cette sortie permet de connecter un amplificateur disposant d'entrées symétriques.
53) Sortie à connecteurs asymétriques RCA, MASTER 1
Cette sortie permet de connecter un amplificateur disposant d'entrees asymétriques.
54) Entrée LINE à connecteurs RCA du canal 5
Ces connecteurs permettent de connecter un apparéil de niveau ligne. Vous pouvez seLECTIONner l'une des 2 entres de ligne avec le bouton de selection de ligne (15) situé sur la face avant.
55) Entrée LINE à connecteurs RCA du canal 4
Ces connecteurs permettent de connecter un apparéil de niveau ligne. Vous pouvez seLECTIONner l'une des 2 entres de ligne avec le bouton de selection de ligne (15) situé sur la face avant.
56) Entrée LINE à connecteurs RCA du canal 3
Ces connecteurs permettent de connecter un apparéil de niveau ligne. Vous pouvez seLECTIONner l'une des 2 entrées de ligne avec le bouton de selection de ligne (15) situé sur la face avant.
57) Entrée LINE / PHONO-LINE à connecteurs RCA du canal 2
Cette entree permet de connecter un appareil de niveau ligne. En fonction de la position de l'interrupteur PHONO / LINE (45), vous pouze connecter un appareil de niveau ligne ou une platine disque.
58) Entrée des connecteurs RCA line/phono-line du canal 1
Cette entree permet de connecter un appareil de niveau ligne. En fonction de la position de I interrupteur PHONO / LINE (46), vous pouze connecter un appareil de niveau ligne ou une platine disque.
59) Vis de mise à la terre
Cette vis permet de brancher la prise de terre de votre platine disque.
Réglage et utilisation
Suivez les indications ci-dessous, en fonction du mode d'utilisation choisi.
Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation correspond bien a celle du produit. N'essayez pas d'utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V, ou inversement.
Connectez l'appareil à l'alimentation principale.
Cables de branchement
Prenoz soit de vos câbles en les tenant toujours par les fiches et en évitant de les nouer ou de les tordre. Leur longévité et leur robustesse en sont améliorées. Vérifiez régulièrement vos cables. De nombreux problèmes (mauvais contacts, interférences de terre, décharges, etc.) sont liés à l'utilisation de cables inadaptés ou en mauvais état.

Asymétrique

Symétrique
Dans le cadre de ces utilisations, l'appareil est pourvu de prises TRS et XLR 1/4" permettant de connecter facilement la plupart des appareils professionnels de sonorisation. Suivez les exemples ci-dessous pourmettre au point votre propre configuration.

Maintenance
La DAP Audio IMIX-7.3 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l'appareil reste propre. Débranche la prise de courant puis nettoyez le couvercle à l'aide d'un chiffon humide. Ne plongez sousaucun prétexte l'appareil dans un liquide. N'utilise ni alcool ni solvants. Assurez-vous que les branchements sont propres. Débranche l'alimentation electrique et nettoyez les branchements à l'aide d'un chiffon humide. Assurez-vous que les connexions sont parfaitement sèches avant de connecter le matériel ou de le brancher sur l'alimentation electrique.
Résolution des problèmes
DAP Audio IMIX-7.3
Ce guide de résolution des problèmes vise à vous aider à résoudre des problèmes simples. Pour ce faire, vous doivent suivir les étapes suivantes dans l'ordre afin de tracer une solution. Dans que l'appareil fonctionne à nouveau correctement, ne suivez plus les étapes suivantes.
01) Si I'appareil ne fonctionne pas correctement, debranchez-le.
02) Verifiez l'alimentation de la prise murale, les cables, les branchements, etc.
03) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranche l'appareil.
04) Si rien ne se produit au bout de 30 secondes, débranchez l'appareil.
05) Si vous ne parvenez pas à déterminer la cause du problème, n'ouvre enaucun cas le IMIX-7, cela pourrait abimer l'appareil et annuler la garantie.
06) Rapportez l'appareil à votre revendeur DAP Audio.

Scheme 10
Caracteristiques du produit
Canaux d'entree
2 entrées microphone, combo XLR / jack
11 prises de ligne, RCA
2 entrées phono, RCA
1 prise téléphone, jack de 3,5 mm
Canaux de sortie
3 sorties master symétriques, XLR
1 sortie REC, RCA
1 entrée casque, jack de 6,3 mm
Autres caractéristiques :
Égalisation master :
Égalisation du micro :
Réponse en fréquence :
20 Hz - 20 kHz
T.H.D.:
<0.05%
Tension d'entrée :
230 V C.A./ 50 Hz
Adaptateur de courant :
2 × 18 VC.A., 700 ~mA
Consommation :
21W
Dimensions :
483 × 89 × 89 mm( I × L × H)
19'' × 2 HE
Poids:
3,4kg

La conception et les caractéristiques du produit sont soumises à modification sans avis préalable.

Site web: www.Dap-audio.info
Adresse électronique : service@highlite.com
Notice Facile
