Caractéristiques Techniques	Monacor CTG1Noise est un générateur de bruit blanc, idéal pour les applications audio professionnelles.
Utilisation	Conçu pour masquer les bruits indésirables dans les environnements de travail ou d'enregistrement.
Maintenance	Vérifiez régulièrement les connexions et nettoyez l'appareil avec un chiffon doux.
Sécurité	Utiliser uniquement avec une alimentation compatible et éviter l'exposition à l'eau.
Informations Générales	Produit léger et portable, facile à intégrer dans tout système audio.

FOIRE AUX QUESTIONS - CTG1Noise Monacor

Quel est le niveau de bruit maximal que le Monacor CTG1Noise peut mesurer ?

Le Monacor CTG1Noise peut mesurer des niveaux de bruit allant jusqu'à 130 dB.

Comment calibrer le Monacor CTG1Noise ?

Pour calibrer le Monacor CTG1Noise, suivez les instructions dans le manuel d'utilisation, en utilisant un générateur de bruit de référence pour ajuster la précision de la mesure.

Le Monacor CTG1Noise fonctionne-t-il avec des batteries ?

Oui, le Monacor CTG1Noise fonctionne avec des piles 9V, qui sont incluses dans l'emballage.

Comment interpréter les résultats affichés par le Monacor CTG1Noise ?

Les résultats sont affichés en décibels (dB). Des niveaux inférieurs à 60 dB sont généralement considérés comme normaux, tandis que des niveaux supérieurs à 85 dB peuvent être nuisibles à l'audition.

Que faire si le Monacor CTG1Noise ne s'allume pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Puis-je utiliser le Monacor CTG1Noise à l'extérieur ?

Oui, le Monacor CTG1Noise peut être utilisé à l'extérieur, mais il est recommandé de le protéger des intempéries pour garantir des mesures précises.

Comment nettoyer le Monacor CTG1Noise ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants à base d'eau.

Où puis-je trouver des pièces de rechange pour le Monacor CTG1Noise ?

Les pièces de rechange peuvent être commandées auprès des distributeurs agréés Monacor ou directement sur le site officiel de Monacor.

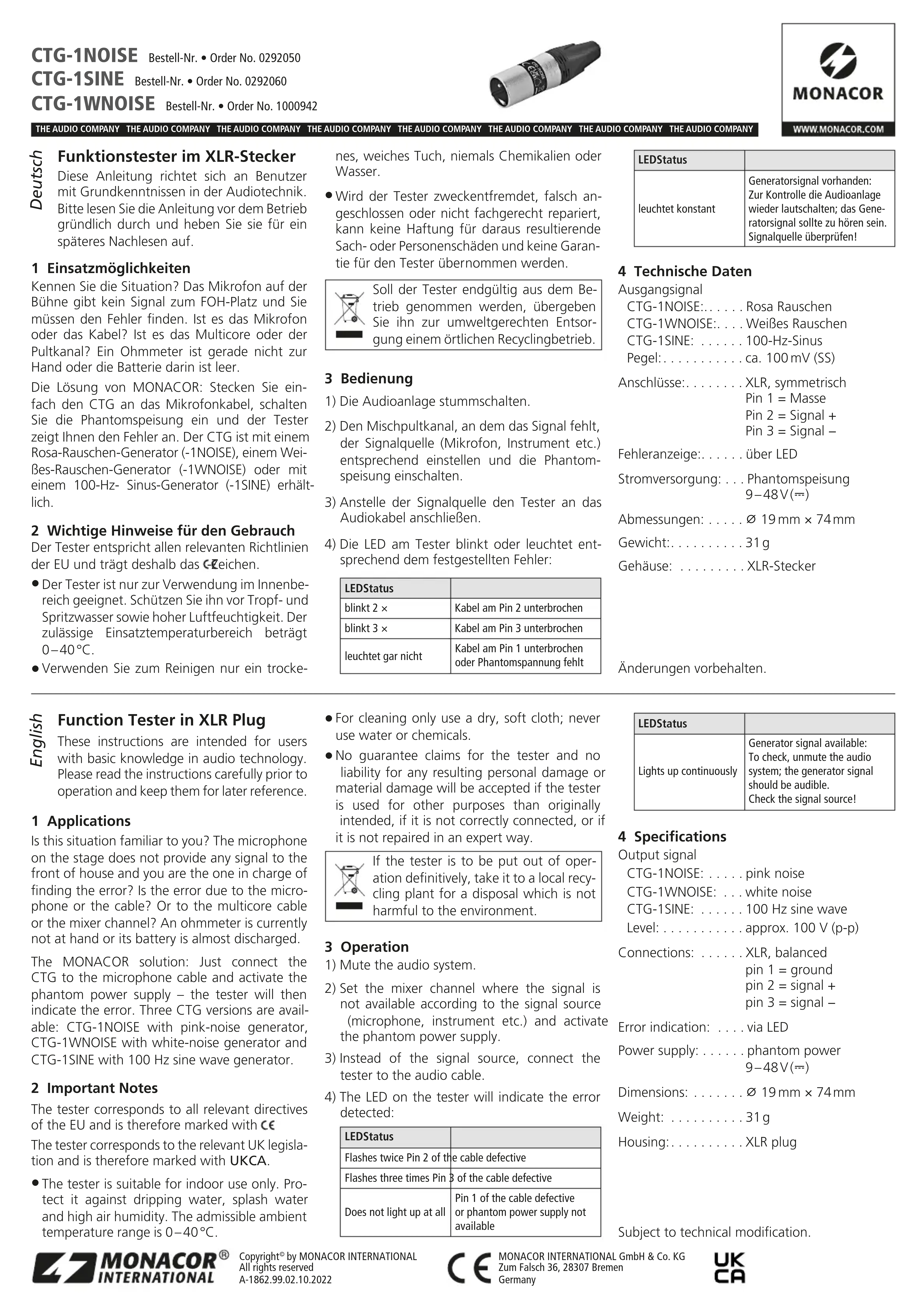

MODE D'EMPLOI CTG1Noise Monacor

secondo il difetto trovato: LED Statolampeggia 2 × cavo al pin 2 interrottolampeggia 3 × cavo al pin 3 interrottonon si accendecavo al pin 1 interrotto oppure alimentazione phantom assenteLED Statorimane accesosegnale del generatore presente: come controllo rimettere l‘audio dell‘impianto audio; si dovrebbe sentire il segnale del generatore.Controllare la fonte dei segnali! 4 Dati tecnici Segnale d’uscita CTG‑1NOISE:. . . . . . rumore rosa CTG‑1WNOISE:. . . . rumore bianco CTG‑1SINE: . . . . . . sinusoidale 100 Hz Livello: . . . . . . . . . . ca. 100 mV (pp) Contatti: . . . . . . . . . . XLR, bilanciato pin 1 = massa pin 2 = segnale + pin 3 = segnale − Indicazione difetto: . . tramite LED Alimentazione: . . . . . alimentazione phantom 9 – 48 V (⎓) Dimensioni: . . . . . . . . ⌀ 19 mm × 74 mm Peso: . . . . . . . . . . . . . 31 g Corpo: . . . . . . . . . . . connettore XLR Con riserva di modifiche tecniche. Testeur de fonctionnement dansfiche XLR Cette notice s’adresse aux utilisateurs avec des connaissances de base en audio. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez‑la pour pou‑ voir vous y reporter ultérieurement. 1 Possibilités d’utilisation Vous connaissez la situation ? Le microphone sur scène n’émet aucun signal vers le public et vous devez trouver d’où vient le problème. Est‑ce le microphone ou le câble ? Est‑ce le multiconduc‑ teurou le canal de la table de mixage? Vous n’avez pas d’ohmmètre sous la main ou la bat‑ terie est vide. La solution de MONACOR : branchez tout sim‑ plement le CTG au cordon micro, allumez l’ali‑ mentation fantôme et le testeur indique l’erreur. Le CTG est disponible avec un générateur de bruit rose (‑1NOISE), bruit blanc (‑1WNOISE) ou avec un générateur de 100 Hz sinus (‑1SINE). 2 Conseils importants d’utilisation Le testeur répond à toutes les directives néces‑ saires de l’Union européenne et porte donc le symbole .

Le testeur n’est conçu que pour une utilisation en intérieur. Protégez‑le de tout type de pro‑ jections d’eau, des éclaboussures et d’une hu‑ midité élevée de l’air. La plage de température de fonctionnement autoriséeest de 0 – 40 °C.

Pour le nettoyage, utilisez un chiffon doux et sec, en aucun cas d’eau ou de produits chimiques.

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si le testeur est utilisé dans un but autre que celui pour lequel il a été conçu, s’il n’est pas cor‑ rectement branché ou s’il n’est pas réparé par une personne habilitée; de même, la garantie deviendrait caduque. Lorsque le testeur est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

1) Coupez le son de l’installation audio.

2) Réglez le canal de la table de mixage sur

lequel le signal est absent, en fonction de la source de signal (micro, instrument ...) et allumez l’alimentation fantôme.

3) Reliez le testeur au cordon audio à la place de

la source de signal.

4) La LED sur le testeur clignote ou brille selon
