Type de produit Machine à neige (snow machine)
Marque Eurolite
Modèle Snow 5001
Alimentation AC 117 V ~ 240 V, 50/60 Hz
Consommation 1200 W
Fusible 10 A (117 V) / 5 A (240 V), type lent
Réservoir de fluide Oui, avec bouchon
Pompe Oui, pièce E3031461
Ventilateur Oui, pièce E3031411
Filtre Oui, pour le fluide (pièce E3031462)
Tuyau de fluide Oui, pièce E3031460
Télécommande Filaire incluse (pièce E3031490)
Support de montage Lyre de montage avec vis et poignée
Poignée Oui, pour le transport
Commutateur de volume Oui
Carte électronique Oui, réf. E3031420
Pièces détachées Disponibles, liste fournie dans la notice

FOIRE AUX QUESTIONS - Snow 5001 Eurolite

Comment brancher la Snow 5001 ?
Branchez le câble d'alimentation sur une prise secteur compatible (117 V ou 240 V selon votre région). Vérifiez que le fusible est adapté à la tension. Utilisez une prise avec terre.
Quel fluide utiliser avec la Snow 5001 ?
Utilisez un fluide spécial neige pour machines à effet. Ne jamais utiliser de fluide à bulles ou autre produit inflammable. Le filtre à fluide (E3031462) doit être régulièrement nettoyé.
Comment installer la lyre de montage ?
Fixez le support de montage (lyre) à l'aide de la vis avec barre (E3031482) et du joint caoutchouc. Serrez fermement mais sans forcer. La machine peut être suspendue ou posée.
La télécommande ne fonctionne pas, que faire ?
Vérifiez que la télécommande est bien branchée sur le connecteur prévu (entrée). Si le problème persiste, testez avec une autre télécommande. La télécommande filaire est simple et fiable.
Comment nettoyer la Snow 5001 ?
Débranchez l'appareil et attendez qu'il refroidisse. Utilisez un chiffon sec et doux. Pour l'intérieur, vous pouvez démonter le carter pour accéder au réservoir et aux tuyaux. Rincez le réservoir à l'eau claire si nécessaire.
La machine ne produit pas de neige, pourquoi ?
Vérifiez que le réservoir contient du fluide, que la pompe (E3031461) et le ventilateur (E3031411) fonctionnent. Contrôlez le fusible et l'alimentation. Nettoyez le filtre si obstrué.
Quelle est la puissance sonore de la Snow 5001 ?
La machine émet un bruit de ventilateur modéré. Utilisez le commutateur de volume pour ajuster le débit et donc le niveau sonore. Placez-la sur une surface stable pour éviter les vibrations.
Où trouver des pièces détachées ?
Consultez la liste des pièces détachées dans la notice. Les références commencent par E303. Contactez le service après-vente Eurolite ou votre revendeur pour commander.
Peut-on utiliser la Snow 5001 en extérieur ?
Oui, mais protégez-la des intempéries. Ne l'utilisez pas sous la pluie ou en présence d'humidité excessive. Assurez-vous que la prise est protégée.
Comment remplacer le fusible ?
Débranchez l'appareil. Ouvrez le porte-fusible (EN08) et remplacez par un fusible identique : 10 A lent pour 117 V, 5 A lent pour 240 V. Ne jamais utiliser un fusible de calibre supérieur.

Questions des utilisateurs sur Snow 5001 Eurolite

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Machine à effet au format PDF gratuitement ! Retrouvez votre notice Snow 5001 - Eurolite et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Snow 5001 de la marque Eurolite.

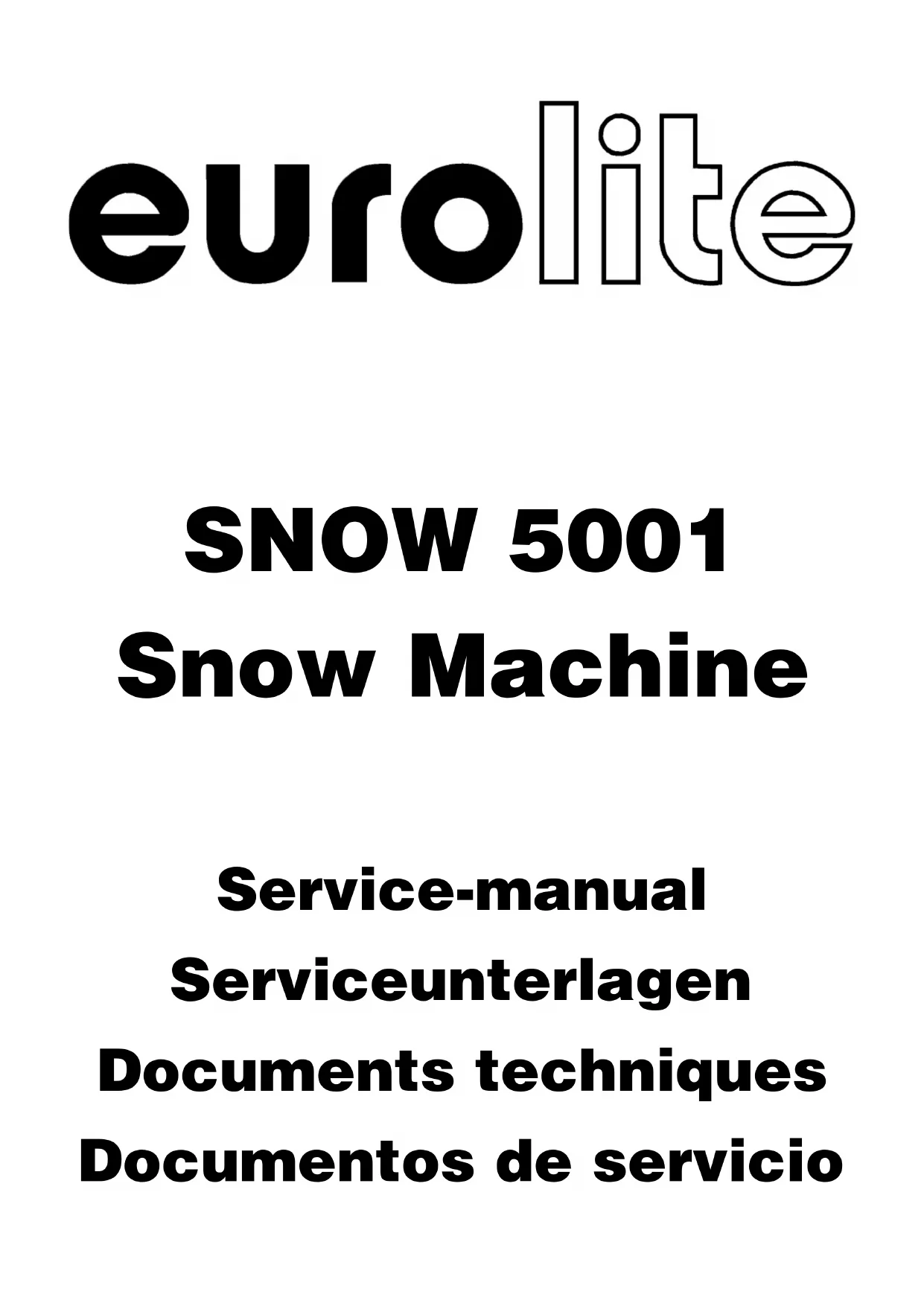

MODE D'EMPLOI Snow 5001 Eurolite

eurolite

SNOW 5001

Snow Machine

Service-manual

Serviceunterlagen

Documents techniques

Documentos de servicio

SNOW 5001 spare-parts list

No. Designation - German Designation - English Designation - French Designation - Spanish
E3031411Gebläse für Snow 5001Fan for Snow 5001Ventilateur pour Snow 5001Ventilator para Snow 5001
E3031412Schalter für Fembedienung Snow 5001Switch for remote snow 5001Schalter für Fembedienung Snow 5001Schalter für Fembedienung Snow 5001
E3031415Kohlen für Gebläse Snow 5001Coal for foam Snow 5001Charbon pour ventilateur Snow 5001Carbón para ventilator Snow 5001
E3031420Platine für Snow 5001PCB for Snow 5001Carte électronique pour Snow 5001Platina para Snow 5001
E3031430Befestigungsplatte f.Bügel Snow 5001Mounting plate for bracket Snow 5001Plaque de fixation pour lyre Snow 5001Placa de fijación para arco Snow 5001
E3031451Schneestrumpf für Snow 5001Snow stocking for Snow 5001Filet pour Snow 5001Media de nieve para Snow 5001
E3031460Fluidschlauch für Snow 5001Fluid hose for Snow 5001Tuyau de liquide pour Snow 5001Tubo de líquido para Snow 5001
E3031461Pumpe für Snow 5001Pump for Snow 5001Pompe pour Snow 5001Bomba para Snow 5001
E3031462Fluidfilter für Snow 5001Fluid filter for snow 5001Filtre de liquide pour snow 5001Filtro de líquido para snow 5001
E3031480Fluidbehälter für Snow 5001Fluid tank for Snow 5001Réservoir pour Snow 5001Fluidbehälter für Snow 5001
E3031481Bügel für Snow 5001Mounting bracket for snow 5001Lyre pour snow 5001Lira para snow 5001
E3031482Knebelschraube für Bügel Snow 5001Screw with bar for bracket snow 5001Vis avec tige pour ceintre snow 5001Tornillo con barra pour arco snow 5001
E3031483Griff für Snow 5001Handle for snow 5001Poignée pour snow 5001Asa para snow 5001
E3031490Fernsteuerung für Snow 5001Remote control for Snow 5001Télécommande pour Snow 5001Telemedida para Snow 5001

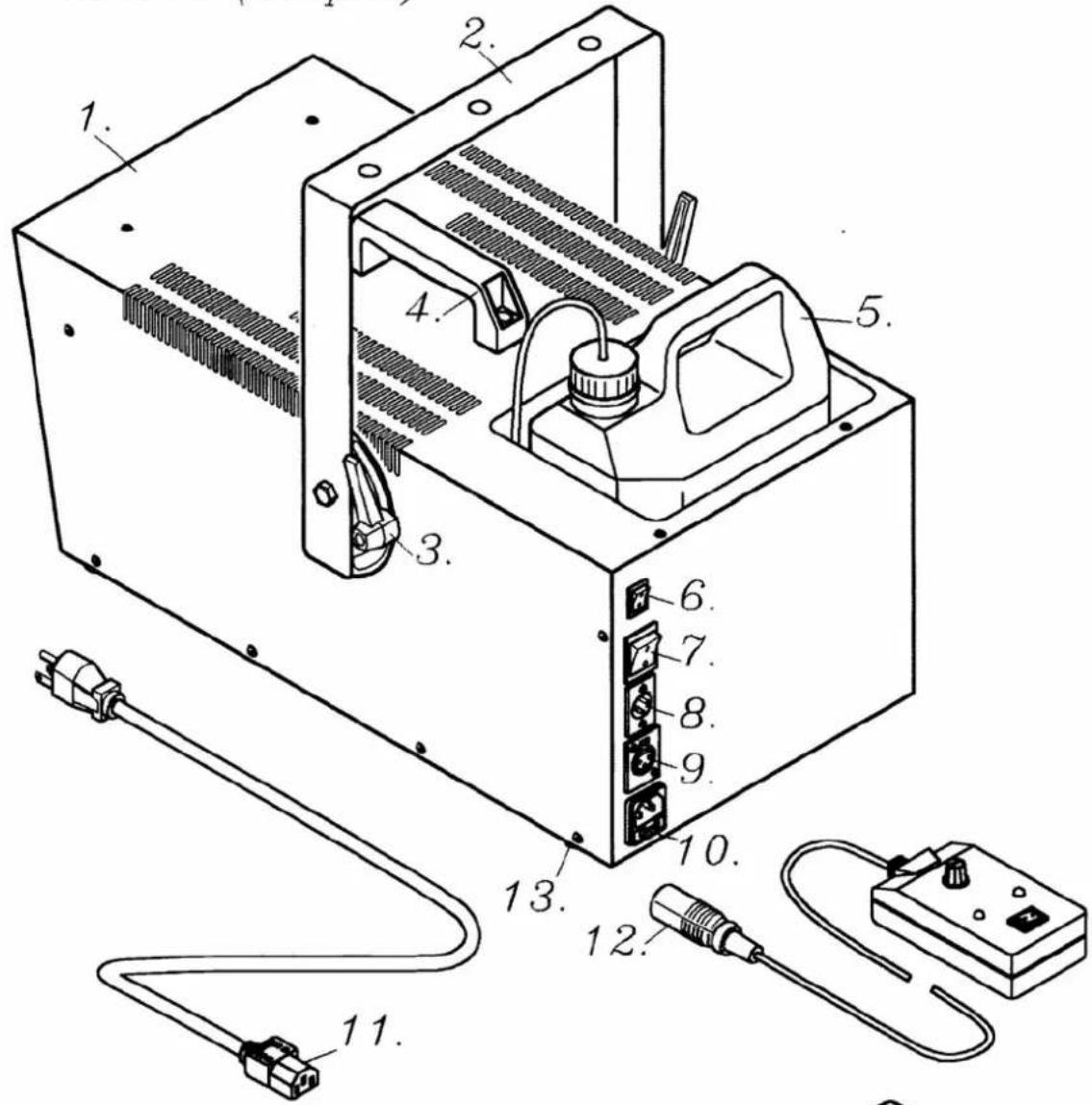

S-100 OUTWARD COMPOSITION:

  1. Body 9. Connector for remote
  2. Hanging bracket -control (input)
  3. Screw with bar 10. Connector for power
  4. Handle & fuse
  5. Tank 11. Power cord
  6. Volume switch 12. Wired remote control
  7. Power switch 13. Foot
  8. Connector for remote -control (output)

Eurolite Snow 5001 - S-100 OUTWARD COMPOSITION: - 1

text_image Technical diagram of an electronic device with numbered components and wiring connections

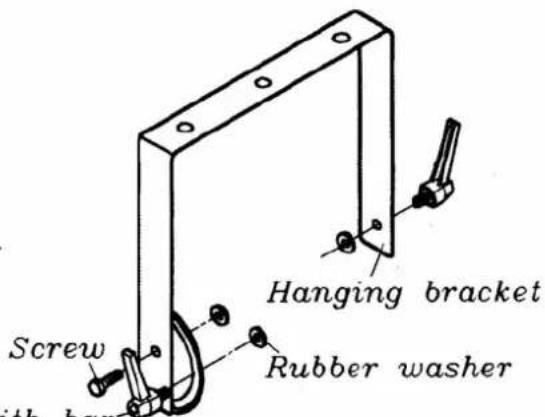

To compose position of the hanging bracket.

Eurolite Snow 5001 - S-100 OUTWARD COMPOSITION: - 2

text_image Screw with bar Hanging bracket Rubber washer

Eurolite Snow 5001 - S-100 OUTWARD COMPOSITION: - 3

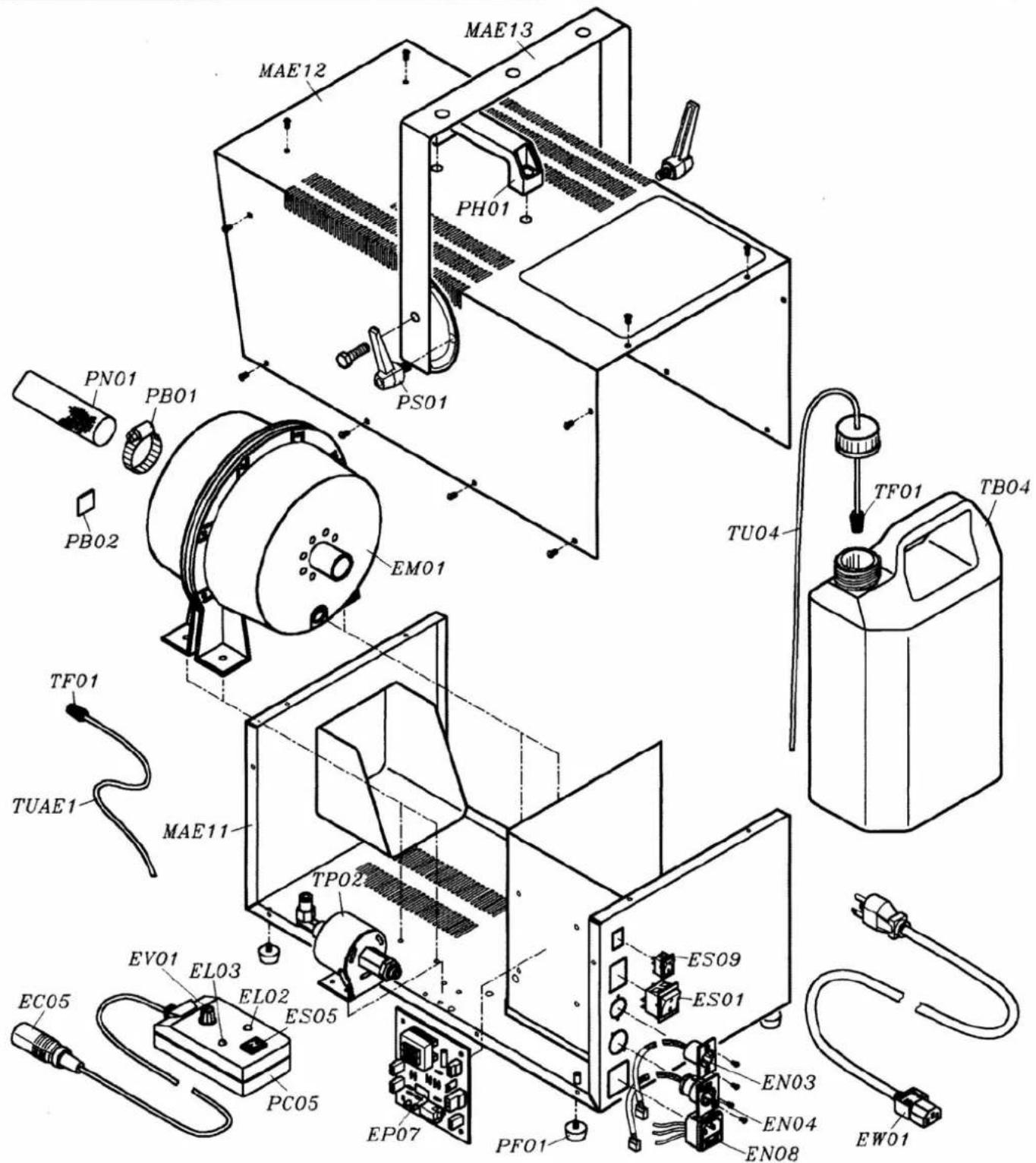

text_image Exploded view diagram of an electronic device with labeled components such as transistors, relays, and control panels.

SPARE PARTS OF S-100

MAE11 Steel Case/Base

MAE12 Steel Case/Cover

MAE13 Hanging Bracket

TB04 Tank & Cap

TF01 Filter

TP02 Pump

TU04 Pu Tube Of Pump

TUAE1 Pu Tube Of Motor

EC05 Cable For Remote Control

ELO2 Pilot Lamp Red

ELO3 Pilot Lamp Green

EM01 Motor

EN03 Connector Of Control/Output

EN04 Connector Of Control/Input

EN08 Connector Of Power & Fuse

EP07 P.C Board

ES01 Power Switch

ES05 Snow Switch

ES09 Volume Switch

EVO1 VR

EW01 Cable & Plug 115V

PB01 Belted

PB02 Tube Buckle

PC05 Controller Case

PF01 Foot

PH01 Handle

PN01 Net Nozzle

PS01 Screw With Bar

Eurolite Snow 5001 - S-100 OUTWARD COMPOSITION: - 4

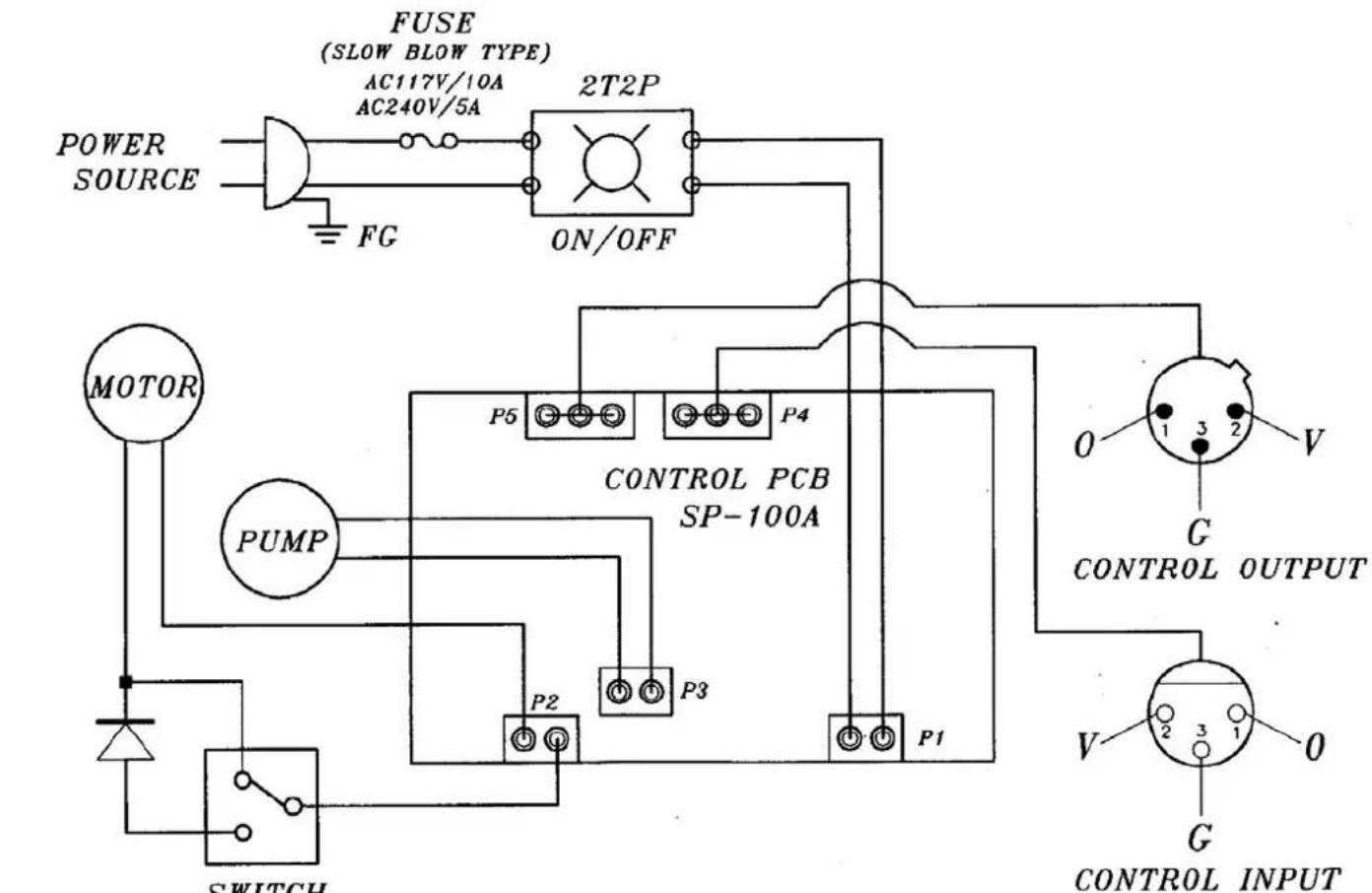

text_image FUSE (SLOW BLOW TYPE) AC117V/10A AC240V/5A 2T2P POWER SOURCE FG ON/OFF MOTOR PUMP P5 P4 CONTROL PCB SP-100A P2 P3 P1 O 1 3 2 V G CONTROL OUTPUT V 2 3 1 O G CONTROL INPUT SWITCH

S-100 Wire Assortment Diagram

Eurolite Snow 5001 - S-100 OUTWARD COMPOSITION: - 5
ANTARI LIGHTING AND EFFECTS LTD.

DWG No.FAE015

Eurolite Snow 5001 - S-100 OUTWARD COMPOSITION: - 6

Eurolite Snow 5001 - S-100 OUTWARD COMPOSITION: - 7

ANTARI LIGHTING AND EFFECTS LTD.

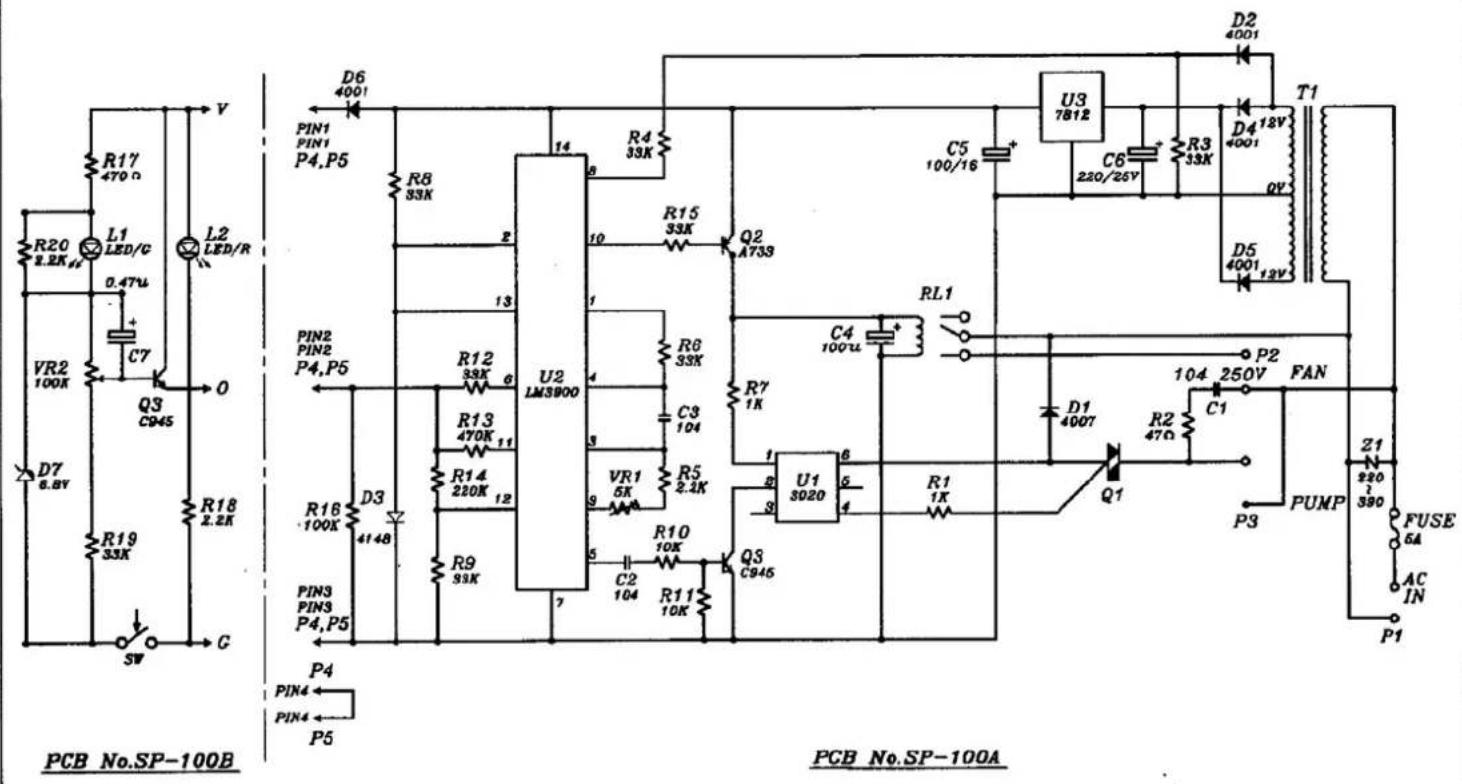

S-100 Electric Circuit Diagram

PCB No. SP-100A PCB No. SP-100B

DWG No.FAE014
