MODE D'EMPLOI 23C352 DELTA

Veuillez laisser cette fiche d'instructions avec la robinetterie nouvellement installee

Entretien

L'utilisation de pieces autres que des pieces d'origine au cours de l'entretien entraine l'annulation de la garantie. N'utiliser que des pieces autorisées qui portent le logo Delta Genuine Parts. Important - Àprous un entretien quel qu'il soit, bien purger le robinet conformément aux instructions d'installation.

Si le robinet fuit par lebec ou par le dessous de la manette :
COUPEZ L'EAU. Remplacez la cartouche.
Si le début du robinet est très faible :
A) Enlevez I'aerateur et nettovez-le
B) COUPEZ L'EAU. Puis nettoyez la cartouche.

Instructions de Nettoyage

Votre robinet Delta^® a été concu pour satisfaire à des exigencies rigoureuses de qualité et de rendement. Il vous donnera entière satisfaction pendant des années pour autant qu'il soit bien entretenu. Nettoyez-le avec soin. Méme sis on fini est extrémement durable, il peut être abimé par des produits fortemment abrasifs ou des produits de polissage. Pour le nettoyer, il vous suffit de le frottier doucément avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

Coupez I'ea:
1. Placez le robinet sur le lavabo. Placez du compose d'étanchéité à la silicone entre le robinet et le lavabo pour empêcher les fuites d'eau sous le lavabo. Pardessous le lavabo, serez les écrous contre les rondelles.
2. RACCORDEZ LE ROBINET A LA TUYAUTERIE D'ALIMENTATION. Utilize des raccords de robinet 1/2 po I.P.S. ou les écrous de raccordement et les tubes-racCORDS à nez arrondi 3/8 po D.E.
3. Important: Àprous avoir raccordé la tuyauterie, retirez l'ārateur. Tourmez la manette en position de début maximal. Rétabissez l'alimentation en eau. Vérifie l'étanchête de l'installation et laissez couler l'eau une minute sans bouger la manette pour évacuer les salêtes qui pouraient abimer les éléments interènes du robinet et rendre celui-ci non étanche. Fermez ensuite le robinet et remeltez l'ārateur en place.

Instructions d'installation du dessort pour robinet à autofermeture

Insérer la patte intérieure du ressort (placeé à l'extremité la plus large du ressort) dans l'orifice situé sur le côte de l'écrou-capuchon de la cartouche d'obturation TUF-TECK° ou CER-TECK°. Placer la manette au-dessus de la cartouche et presser le ressort jusqu'à ce que la palle verticale supérieure du ressort prenne prise dans la manette (la manette doit seulement toucher à la tête de la tige, mais ne doit pas être engée dans la denture de la tige). Faive pivotier la manette et le ressort de 1/2 à 3/4 de tour vers la position ouverte, et presser la manette pour qu'elle s'engage dans la denture de la tige. Installer la vis de la manette et l'ind. code-couleurs.

DejeEsta Hoja De Intruction Con La Llave Instalada

Mantenimiento

If coupling nut required, order 063223A (2/pkg) (nut not included with product)
Si un écrou d'accouplément est requis, commander 063223A (2/pqt) (écrou non compris avec le produit)
Si hay necessities de una tuerca union, pida 063223A (2/pqt) (tuercn no incluida con el producto)

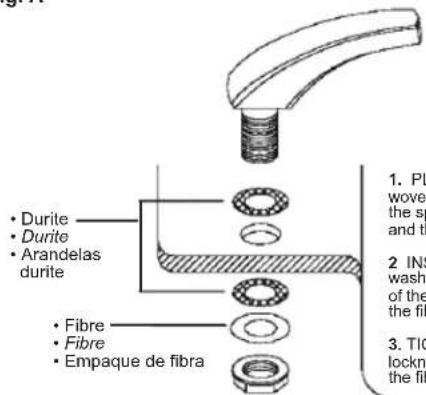

Fig. A

TO INSURE A RIGID SPOUT CONNECTION POUR GARANTIR UN RACCORDEMENT DE BEC SOLIDE

1. INSTALLER le bec sur le lavabo.

2. DÉCOUPER les tuyaux de cuivre à la longueur requise (Fig. C).

3. ASSEMBLER le racord en T central/ tuyaux (Fig. C) aux embouts.

4. METTRE EN PLACE le montant du raccord en T en le fixant dans la partie inférieure du bac a l'aide d'un tournevis pour écrous à fente.

5. COLOQUE el tubo de agua en la instalacion.

6. CORTE los tubos de cobre del长大o requerido en la Fig. C.
   3.ENSAMPLE el centro de la Te/tubos (Fig.C) a los extremos de los cuerpos.
7. ATORNILLE el poste de centro ranurado de la Tearethdolendo del tubo de agua con un destornillador.

23C_ 23T_

Write purchase model number here for future reference
Escriba el número del modelo compradoquiryparareferencia futura
Pourreferencefuture,inscriveci-dessusleN'de modelle du produit achete

WIDESPREAD LAVATORY FAUCET

Pour reference future, inscrivez ci-dessus le N° de modelle du produit achete

ROBINET DE GRANDE ETENDUE

#	N° Plèce	DESCRIPTION	#	N° Plèce	DESCRIPTION
1	060794A	Manette a cinq nervures avec vis et indicateur rouge et bleu	16	060726A	Contrôle de début 0,5 GPM à l'épreuve VR et clé (femelle)
2	060022A	Vis pour manette et ensemble indicateur (avec vis pour manette courte et longue, rondelles indicatrices rouge et bleu)		060686A	Insert seulement (0,5 USGPM / 1,9 L/min) (12/pqt)
	060441A	Méche pour tournevis n°3 Scrulox	17	060765A	Clé pour aérateur a l'épréuve du vandalisme
3	060543A	Manette a lame de 4 po avec vis et ind. rouge et bleu et insertion alignez et insert d'alignement (1 de chacun)	18	060026A	Trousse de réparation du bac en col-de-cygne (avec annaux de retenue, joints toriques, manchons pivotants et rigides et écrou pour bac
	063121A	Ensemble de conversion - 2 manettes a lame de 4 po avec vis, 1 rouge et 1 bleu index et 2 insertion alignez, 1 cartouche CER-TECK® pour la droite et gauche	19	063049A	Adaptateur pour bac en-col-de-cygne et rebord
			20	060638A	Laminaire pour sortie VR et clé avec agent antimicrobien de Agion® (mâle) (1,5 USGPM / 5,7 L/min)
4	060544A	Insert d'alignement (12/pqt)		060688A	Debit antimicrobien laminaire insert seulement (1,5 USGPM / 5,7 L/min) (12/pqt)
5	060599A	Manette avec levier coiffant 3 po avec vis, indicateurs rouge et bleu et insert d'alignement (1 de chacun)	21	060642A	Aérateur a début contrôle (mâle) (1,5 USGPM / 5,7 L/min)
	063107A	Ensemble de conversion - 2 manettes avec levier coiffant 3 po, vis, indicateurs rouge et bleu, 2 inserts d'alignement, 1 cartouche droite et 1 cartouche gauche CER-TECK®		060689A	Insert seulement (1,5 USGPM / 5,7 L/min) (12/pqt)
6	060602A	Manette à lame 4 po avec visindicateurs rouge et bleu et insert d'alignement (1 de chacun)	22	060640A	Aérateur de contrôle de début à l'épréuve VR et clé (mâle) (1,5 USGPM / 5,7 L/min)
			23	060689A	Insert seulement (1,5 USGPM / 5,7 L/min) (12/pqt)
	063108A	Ensemble de conversion - 2 manettes a lame de 3 po avec vis, indicateurs rouge et bleu, 2 inserts d'alignement, 1 cartouche droite et 1 cartouche gauche CER-TECK®		063170A	Contrôle de début 0,5 GPM à l'épréuve VR et clé (mâle)
			24	060686A	Insert seulement (0,5 USGPM / 1,9 L/min) (12/pqt)
7a	060032A	Ressorts pour manettes a auto fermeture (gauche) (4/pqt)	25	060365A	Contre-écrou
			26	063024A	Ensemble de joints toriques (6 chacun/pqt)
7b	060033A	Ressorts pour manettes a auto fermeture (droite) (4/pqt)		060365A	Assemblage de raccord en T (10,5 po longueur) avec deux raccords à compression et deux écrous-raccords
8	060037A	Chaps sanitaires (2/pqt)		063027A	Assemblage du bac avec orifice pour vidage mécanique
9	063000A	(RH) Cartouche CER-TECK® pour la droite (23C seulement)	27	063028A	Assemblage du bac sans l'orifice pour vidage mécanique
	063001A	(LH) Cartouche CER-TECK® pour la gauche (23C seulement)		063029A	Assemblage de base centrale droite (10,5 po longueur)
	063054A	Ensemble de conversion de CER-TECK® (1 cartouche CER-TECK® pour la manette droite et 1 cartouche CER-TECK® pour la manette gauche) (voir égalément n°10) (23C seulement)	28	060446A	Ensemble de rondelles en fibre (12/pqt)
			29	060865A	Manette a commande au poignet de 6 po a/vis et indicateurs rouge et bleu (1 de chacun)
9a	060553A	Jeu de joints toriques pour cartouche d'obturation (24/pqt) (23C seulement)	30	060947A	(Manéttes pour eau froige et chaude) Manéttes (indicateur de température) avec levier coiffant 3 po, vis, indicateurs rouge et bleu et insert d'alignement
			31	060947A	(Manéttes pour eau froige et chaude) Manéttes a lame (indicateur de température) de 4 po avec vis, indicateurs rouge et bleu et insert d'alignement
9b	060554A	Joint torque de CER-TECK® (24/pqt) (23C seulement)		060949A	(Manéttes pour eau froige et chaude) Manéttes a lame (indicateur de température) de 4 po avec vis, indicateurs rouge et bleu et insert d'alignement
10	063057A	Siège de grande étendue CER-TECK® (6/pqt) (23C seulement)		060948A	(Manéttes pour eau froige et chaude) Manéttes a lame (indicateur de température) de 4 po avec vis, ind. rouge et bleu et insert d'alignement
11	060445A	Rebord du comptoir		33	060948A
12	063087A	Bec en-col-de-cygne complet avec extrémité sortie A = 4,5 po		34a	Jeu de pieces pour cartouche d'obturation (compend : 12 rondelles de siege, 2 vis pour rondelle de siege, 24 joints toriques de tige, 6 joints toriques de base intérieure de bec extrémité salle (6/pqt)
	060878A	Bec en-col-de-cygne complet avec extrémité mise A = 4,5 po		063002A	Structure droite en chrome et laiton polis Tuf-Tec® avec joint d'étanchéité, siege renouvelable (23T seulement)
	060318A	Ensemble de contrôle de début d'entrée pour base intérieure de bec extrémité salle (6/pqt)		063005A	Structure droite en chrome et laiton polis Tuf-Tec® avec joint d'étanchéité, siege renouvelable (23TONLY)
13	060637A	Laminaire pour sortie VR et clé avec agent antimicrobien de Agion® (femme) (1,5 USGPM / 5,7 L/min)		063006A	Structure droite en chrome et laiton polis Tuf-Tec® avec joint d'étanchéité, siege renouvelable (23T ONLY)
	060688A	Debit antimicrobien laminaire insert seulement (1,5 USGPM / 5,7 L/min) (12/pqt)		063007A	Structure droite en chrome et laiton polis Tuf-Tec® avec joint d'étanchéité, siege renouvelable (23T ONLY)
14	060641A	Aérateur a début contrôle (femme) (1,5 USGPM / 5,7 L/min)		063008A	Structure saugue en chrome et laiton polis Tuf-Tec® avec joint d'étanchéité, siege renouvelable (23T ONLY)
	060689A	Insert seulement (1,5 USGPM / 5,7 L/min) (12/pqt)		063009A	Structure saugue en chrome et laiton polis Tuf-Tec® avec joint d'étanchéité, siege renouvelable (23T ONLY)
15	060639A	Aérateur de contrôle de début à l'épréuve VR et clé (femme) (1,5 USGPM / 5,7 L/min)		060139A	Jeu de rondelles de siege (6/pqt) (23T ONLY)
	060689A	Insert seulement (1,5 USGPM / 5,7 L/min) (12/pqt)		063041A	Joint torque allongé et remplaçable (23T ONLY)

23C_ 23T_

Write purchase model number here for future reference
Escriba el numero del modelo compradoquiryparareferencia futura
Pourreferencefuture,inscrivceci-dessusle N^e de modelle du produit achete

CHORRO LAVATORIO/LAVAMANOS EXTENSIBLE

Garantie Limitée Delta Commercial

Toules les pioces des robinets de marque Delta HDF et TECK sont garanties contre tout defaut de materiel, de finition et de main d'oeuvre pour une periode de cinq (5) ans, sauf indication contraire stipulée dans le catalogue et la liste des prix. Cette garantie est offerte à l'acheteur original et entre en vigueur a compter de la date d'achat indiquée sur la preuve d'achat.

Delta procedera, a son entire discretion, a la reparation ou au remplacement, SANS FRAIS, durant la periode de garantie, de toute piece qui presente un defaut de materiel ou de main-d'oeuvre dans des conditions d installation, d'usure, d'eau et de service normales. Si Delta Fauet détermine que la piece returnee a ete fabriquée par Delta Fauet et qu'en effecte, cette piece defectueuse, Delta Fauet respectera alors la garantie mentionnee ci-dessous. Les pieces de rechange peuvent etre obtenues chez voite marchand local ou le distributeur inscrt dans voote annuare telephonique, ou en retournant la piece als qu la preue d'achat a notre usine, FRAIS DE TRANSPORT PREPAYES, a l'adresse indiquee. CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR DELTA.

TOUTRECLAMATION FAITE EN VERTU DE CETTE GARANTIE DOIT ETRE PRESENTEE DURANT LA PEROIDE DE CINQ ANS MENTIONNEE CI-DESSUS. TOUTE GARANTIE IMPLICITE, Y COMPRIS LA GARANTIE IMPLICITE DE VALEUR COMMERCIALE D'ADEQUATION POUR UN USAGE PARTICULIER, EST LIMITEEN DANS LE TEMPS A LA DUREE DE LA PRESENTE GARANTIE.

LES FRAIS DE MAIN-D'OEUVRE ET/OU LES DOMMAGES ENCOURUS DURANT L'INSTALLATION, LA REPARATION OU LE REMPLACEMENT AINSI QUE LES DOMMAGES ACCIDENTELS ET CONSECUTIFS, SPECIAUX, INDIRECTS OU PUNITIFS QUI SONT RELIÉS SONT EXCLUS ET NE SERONT PAS PAYÉS PAR DELTA FAUCET.

Certains etats ne permettant pas la limitation de la durée de la garantie implicite, ou l'exclusion ou la limitation des dommages accidentels ou consecutifs, et par consequent, les limitations ou les exclusions stipulées ci-dessus peuvent ne pas s'appliquer dans cette cas. Cette garantie vous accorde certains droits reconnus par la loi et vous pouvez aussi avoir d'autres droits qui varient d'un et a l'autre.

Cette garantie s'applique seulement aux produits commerciaux de Delta Faucet Company et Delta Faucet Canada (une filiale de Masco Canada Limited) et est nulle de plein croit pour tout dommage cause a ce robinet en raison d'une mauvaise utilisation, d'abus, de negligence, d'accident, de mauvaise installation, pour tout usage en contravention des directives fournies par Delta Faucet ou pour tout usage de pieces de rechange autres que des pieces originales Delta.
