Marque	Canarm
Modèle	IOL337
Type de produit	Luminaire d'extérieur
Utilisation	Plafond ou mural
Alimentation	120 V CA
Ampoule requise	Vendue séparément (type E26 standard)
Matériau du boîtier	Acier
Matériau de la vitre	Verre
Protection	Calfeutrage résistant aux intempéries (en sus)
Installation	Nécessite boîte électrique standard
Mise à la terre	Obligatoire (fil cuivre nu ou vert)
Nettoyage	Avec un linge propre et doux, appareil éteint et refroidi
Sécurité	Couper le courant au disjoncteur avant installation
Service client (français)	1-800-567-2513, lun-ven 8h-17h HNE
Dimensions (approx.)	Hauteur: 30 cm, Diamètre: 20 cm
Poids (approx.)	1,5 kg

FOIRE AUX QUESTIONS - IOL337 Canarm

Comment installer le luminaire IOL337 ?

Coupez d'abord le courant au disjoncteur. Fixez la tige au réflecteur, branchez les fils (noir à noir, blanc à blanc, mise à la terre), puis vissez le couvercle de la boîte électrique. Serrez les vis de blocage et scellez avec du calfeutrage résistant aux intempéries autour du périmètre.

Quel type d'ampoule utiliser ?

L'ampoule est vendue séparément. Utilisez une ampoule standard à vis (type E26) adaptée à l'usage extérieur, respectant la puissance maximale indiquée sur le luminaire (non spécifiée, mais généralement 60W ou LED équivalente).

Comment nettoyer le luminaire ?

Éteignez le luminaire et attendez qu'il refroidisse. Utilisez un linge propre et doux pour essuyer délicatement la surface. N'utilisez pas de produits abrasifs ou de solvants.

Puis-je installer ce luminaire au plafond ou au mur ?

Oui, le luminaire peut être installé au plafond ou au mur. Choisissez l'orientation souhaitée et suivez les instructions d'installation correspondantes. Assurez-vous de bien sceller avec du calfeutrage.

Que faire si le luminaire ne fonctionne pas ?

Vérifiez d'abord que le courant est rétabli au disjoncteur et que l'ampoule est bien vissée. Si le problème persiste, contactez le service client aux numéros indiqués (français: 1-800-567-2513).

Comment brancher les fils électriques ?

Branchez le fil noir du luminaire au fil noir de la boîte, le fil blanc au blanc, et le fil de mise à la terre (cuivre nu ou vert) à la vis de terre de la boîte. Utilisez des marrettes et assurez-vous qu'aucun fil dénudé n'est visible.

Faut-il un calfeutrage pour l'installation extérieure ?

Oui, il est recommandé d'appliquer un calfeutrage résistant aux intempéries autour du périmètre du luminaire (haut et côtés) pour éviter l'infiltration d'eau. Ne scellez pas le dessous pour permettre l'évacuation de l'humidité.

Où trouver le service client Canarm ?

Le service client est joignable par téléphone du lundi au vendredi de 8h à 17h HNE : 1-800-265-1833 (anglais) et 1-800-567-2513 (français).

L'ampoule est-elle incluse avec le luminaire ?

Non, l'ampoule est vendue séparément. Vous devez acheter une ampoule appropriée (type E26) pour utiliser le luminaire.

Quelles précautions de sécurité dois-je prendre ?

Avant toute installation, coupez le courant au disjoncteur. Faites appel à une personne connaissant les risques électriques. Respectez les codes d'installation locaux et assurez-vous que la mise à la terre est correctement effectuée.

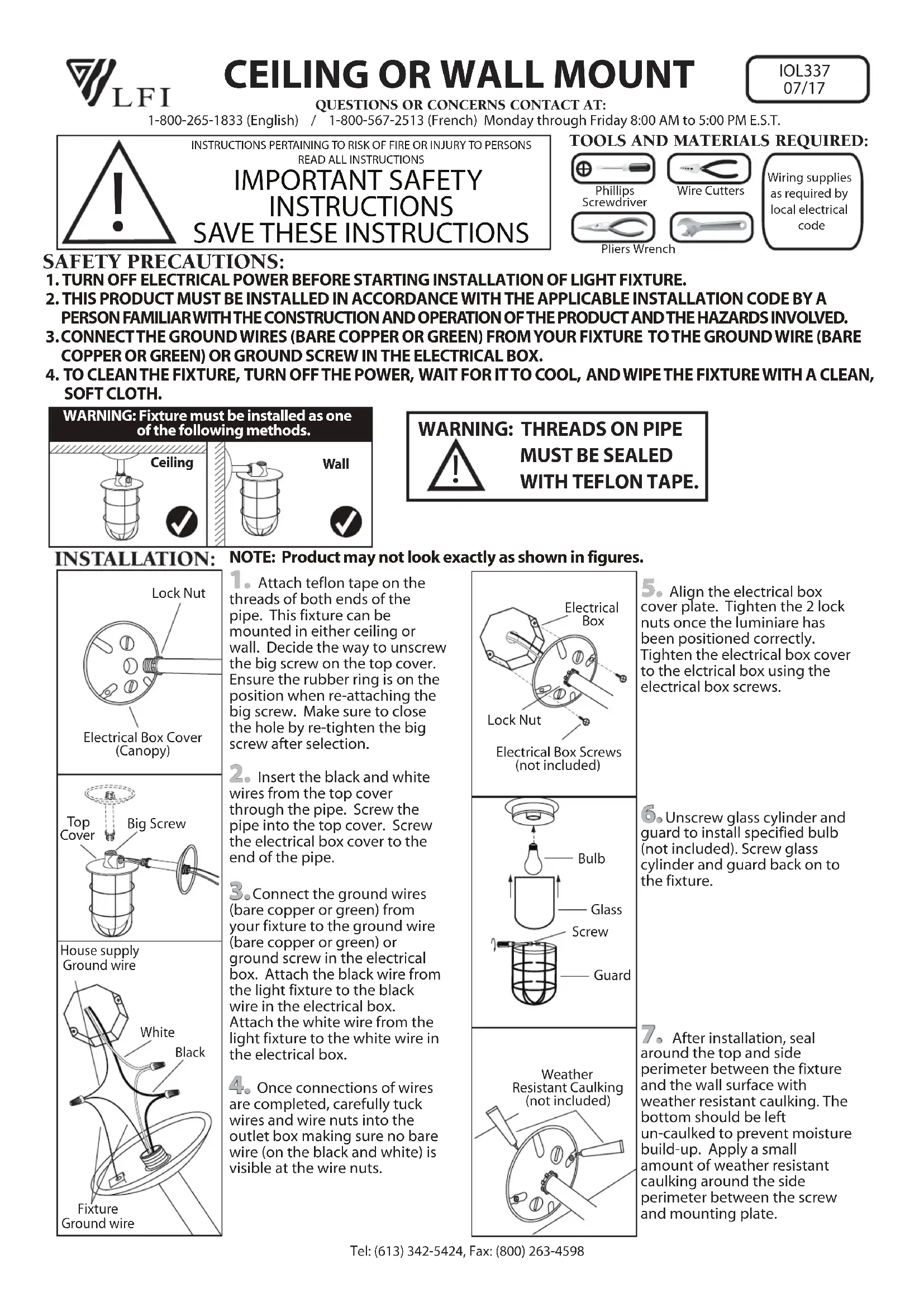

MODE D'EMPLOI IOL337 Canarm

1-800-265-1833 (Anglais) / 1-800-567-2513 (Français) Du lundi au vendredi entre 8:00H et 17:00H H.N.E.

Fournitures électriques telles que prescrites par les normes locales

MISE EN GARDE:

1. FERMEZ LE COURANT AU DISJONCTEUR AVANT DE DEBUTER L'INSTALLATION DE LA FIXTURE.
2. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D'INSTALLATION PERTINENT, PAR UNE PERSONNE QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
3. BRANCHEZ LES FILS DE LA MISE A TERRE (CUIVRE NU OU VERT) DE VOTRE MONTAGE AU FIL DE LA MISE A TERRE (CUIVRE NU OU VERT) OU VIS DE LA MISE A TERRE DANS LA BOITE ELECTRIQUE.
4. POUR NETTOYER LE LUMINAIRE, ÉTEIGNEZ-LE, ATTENDEZ QU'IL SOIT FROID, PUIS NETTOYEZ-LE AVEC LINGE PROPRE ET DOUX.

MISE EN GARDE : Le luminaire doit être installé d'une des façons suivantes.

Plafond

Mural

MISE EN GARDE : LES FILETS DU TUYAU

DEVRONT ÊTRE SCELLÉS

INSTALLATION: N.B.: Peut différer de illustration.

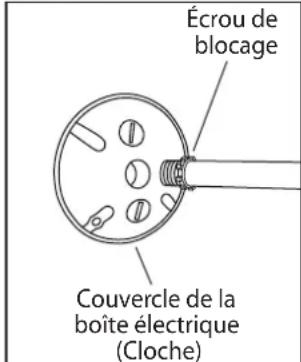

Écrou de blocage Couvercle de la boîte électrique (Cloche)

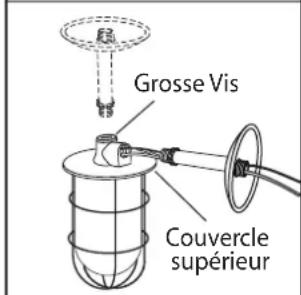

Grosse Vis Couvercle supérieur

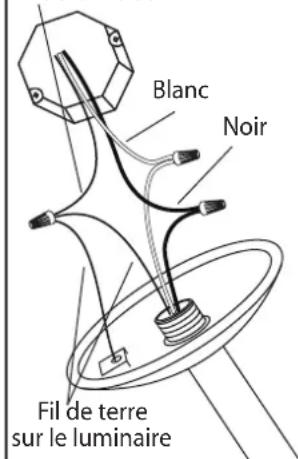

Fil de mise à terre de la maison

Blanc Noir Fil de terre sur le luminaire

1. Poser du ruban téflon sur les filets aux deux extrémités du tuyau. Cette lumière peut être posé soit au plafond ou au mur. Décider de la façon à laquelle vous dévisserez la grande vis sur le dessus du couvercle. S'assurer que l'anneau en caoutchouc est en position avant de remettre la grosse vis. Assurez-vous de fermer le trou en serrant la grosse vis après fait votre choix.

2. Insérez les fils noir et blanc en travers de la tige sur le dessus du réflecteur. Vissez la tige sur le dessus de ce réflecteur. Vissez le couvercle de la boîte électrique au bout de la tige.

3. Branchez les fils de la mise a terre (cuivre nu ou vert) de votre montage au fil de la mise A terre (cuivre nu ou vert) ou vis de la mise a terre dans la boite électrique. Posez le fil noir de la fixture au fil noir dans la boite électrique et posez le fil blanc de la fixture au fil blanc dans la boite.

4. Une fois les connexions terminées, poussez soigneusement les fils et les marrettes dans la boîte électrique en vous assurant qu'aucun fil dénudé (sur les fils noirs et blancs) est visible des marrettes.

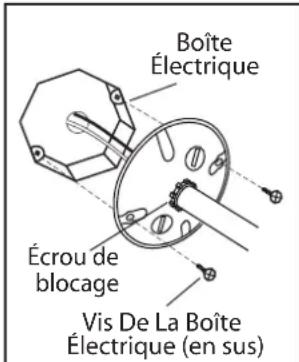

Boîte Électrique Écrou de blocage Vis De La Boîte Électrique (en sus)

1. Aligner le couvercle de la boîte électrique. Serrez les 2 vis de blocage lorsque le luminaire est bien positionné. Serrez le couvercle sur la boîte électrique à l'aide des vis pourvues à cet effet.

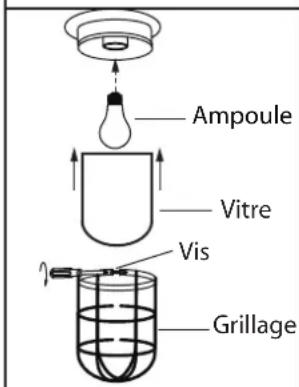

Ampoule Vitre Vis Grillage

1. Dévissez le cylindre de vitre pour poser l'ampoule requise (vendue séparément). Vissez le cylindre de nouveau lorsque une fois l'ampoule posée.

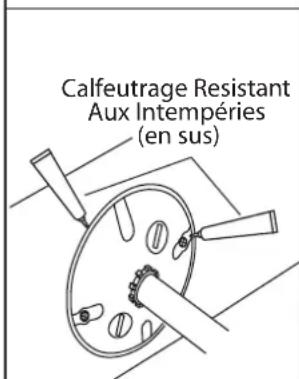

Calfeutrage Resistant Aux Intempéries (en sus)

1. Après l'installation, scellez autour des périmètres du haut et des cotés avec un scellant contre les intempéries. Le dessous ne devrait pas être scellé pour prévenir une accumulation d'humidité. Appliquer une petite quantité de scellant résistant aux intempéries tout autour du périmètre entre la vis et la plaque d'installation.
