Townsend 0329001 - Lavabo American Standard - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lavabo à encastrer
Marque	American Standard
Modèle	Townsend 0329001
Matériau	Céramique vitreuse
Compatibilité robinetterie	Robinetterie standard (non incluse)
Drain	Non inclus, standard (tuyau d'évacuation)
Installation	Découpe sur mesure du comptoir, fixation par adhésif silicone
Outillage recommandé	Scie cloche, mastic silicone, clé à molette, tournevis
Alimentation	Aucune (appareil non électrique)
Poids (estimé)	Environ 7 kg
Dimensions de découpe	Se référer au gabarit fourni
Couleur	Blanc (standard)
Garantie	Contactez American Standard (Sans frais : 800-387-0369)
Nettoyage et entretien	Eau savonneuse et chiffon doux, éviter produits abrasifs
Pièces détachées	Disponibles via le service client
Notice	Téléchargeable gratuitement sur notice-facile.com
Fabricant	American Standard

FOIRE AUX QUESTIONS - Townsend 0329001 American Standard

Comment installer le lavabo American Standard Townsend 0329001 ?

Utilisez le gabarit fourni pour tracer la découpe sur le comptoir. Percez un trou de dégagement, puis découpez l'ouverture. Appliquez un adhésif silicone sous le rebord de l'évier, placez-le et essuyez l'excédent. Raccordez la robinetterie et le drain selon les instructions.

Quels outils sont nécessaires pour l'installation ?

Les outils recommandés sont : une scie cloche pour percer le trou de dégagement, une scie sauteuse pour la découpe, un mastic silicone, une clé à molette pour les raccords, et un tournevis.

Comment découper le comptoir pour l'évier ?

Placez le gabarit sur le comptoir et tracez le contour. Percez un trou à l'intérieur du périmètre, puis utilisez une scie sauteuse pour suivre le tracé. Veillez à respecter les dégagements pour les conduites d'alimentation et l'évacuation.

Comment fixer le drain sur le lavabo ?

Appliquez un ruban de mastic sur la partie inférieure du tuyau d'évacuation (partie A). Insérez-le dans l'évier et serrez. Retirez l'excès de mastic pour assurer une étanchéité parfaite.

Comment raccorder l'alimentation en eau ?

Raccordez les conduites d'alimentation au robinet en serrant à la main. Courbez délicatement les tuyaux pour les engager aux robinets d'arrêt, puis serrez les raccords avec une clé pour fixer le joint d'étanchéité.

Comment nettoyer le lavabo Townsend 0329001 ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs ou acides qui pourraient endommager la céramique vitreuse. Rincez abondamment et séchez.

Que faire si le lavabo n'est pas de niveau après installation ?

Avant de fixer définitivement, vérifiez l'alignement avec un niveau à bulle. Si nécessaire, ajustez la quantité d'adhésif silicone sous le rebord ou utilisez des cales temporaires. Essuyez l'excédent d'adhésif.

Où trouver des pièces de rechange pour ce modèle ?

Contactez le service client d'American Standard au numéro sans frais 800-387-0369 (États-Unis) ou consultez le site web pour commander des pièces détachées.

Le lavabo est-il compatible avec tous les robinets ?

Le lavabo est conçu pour une robinetterie standard montée sur le comptoir ou sur l'évier. Assurez-vous que les trous de montage correspondent à votre robinet. La robinetterie n'est pas incluse.

Quelle est la garantie offerte par American Standard ?

American Standard offre une garantie limitée sur ses produits. Pour les détails, contactez le service client au 800-387-0369 ou consultez la notice pour les conditions spécifiques.

MODE D'EMPLOI Townsend 0329001 American Standard

Nous vous remercions d'avoir choisi American Standard - synonyme de qualité supérieure depuis plus de 100 ans. Afin de s'assurer que ce produit soit bien installé, veuillez lire ces directives attentivement avant de commencer. (Certaines installations peuvent requérir une aide professionnelle.) Assurez-vous également que votre installation se conforme aux codes locaux.

Outils et Matériaux Recommandés

Attention: Directeur du Service à la clientèle

Les résidents des États-Unis peuvent aussi obtenir

des informations à propos de la garantie en

Sans frais : [phone]

www.americanstandard.ca

American Standard B&K Mexique

S. de R. L. de C. V.

Via Morelos n° 330

Santa Clara

Ecatepec 55540 Edo. Mexique

Sans frais : 01-800-839-1200

Installation du comptoir :

À l'aide du gabarit fourni, localiser l'emplacement de l'évier sur le comptoir. Accorder suffisamment de dégagement sous le comptoir pour les conduites d'alimentation au robinet, l'évacuation et la structure du cabinet.

REMARQUE: En cas de remplacement d'un évier, s'assurer de fermer l'alimentation d'eau avant d'enlever l'évier en place.

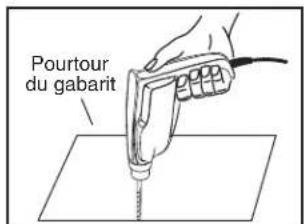

Percer un trou de dégagement à l'intérieur du périmètre du gabarit pour l'installation du comptoir.

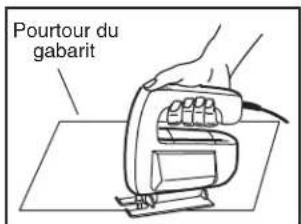

Découper une ouverture autour du périmètre du gabarit.

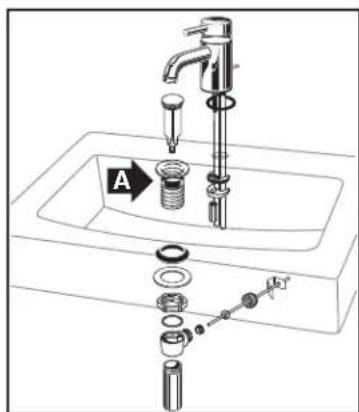

Poser le robinet et le drain (non compris) sur l'évier conformément aux directives du fabricant. Appliquer un ruban de mastic sur le côté inférieur du tuyau d'évacuation (partie « A ») afin d'assurer une étanchéité parfaite entre l'évier et le tuyau d'évacuation. Enlever l'excès de mastic après l'installation du tuyau d'évacuation sur l'évier.

Installation du comptoir :

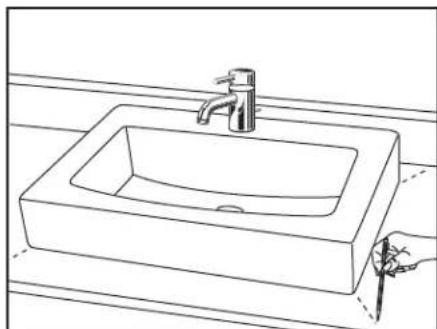

• Poser temporairement l'évier sur le gabarit. Vérifier l'alignement et le dégagement.
• Faire plusieurs points de repère de l'évier et du comptoir comme guide d'installation.

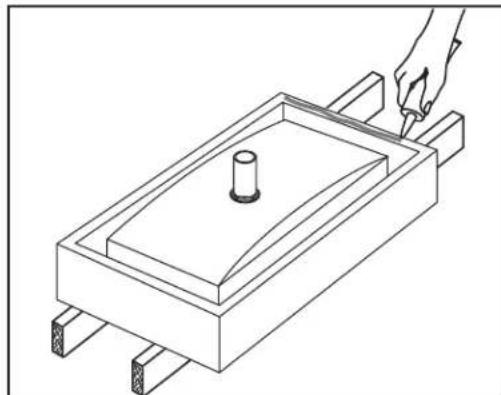

Après avoir vérifié l'ajustement et l'alignement, renverser l'évier et étendre une portion généreuse d'adhesif à base de silicone autour du dessous du rebord. Remettre l'évier en place. Essuyer l'excess d'adhesif.

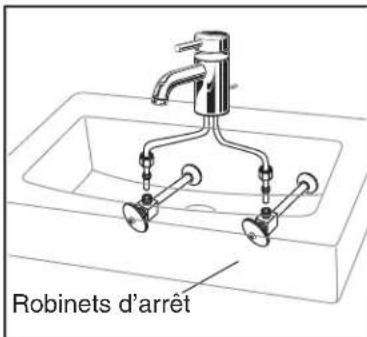

Raccorder la conduite d'alimentation au robinet (serrer à la main) et délicatement courber les tuyaux afin de pouvoir les engager aux robinets d'arrêt. Serrer les raccordements au robinet et les robinets d’arrêt pour fixer le joint d’étanchéité.

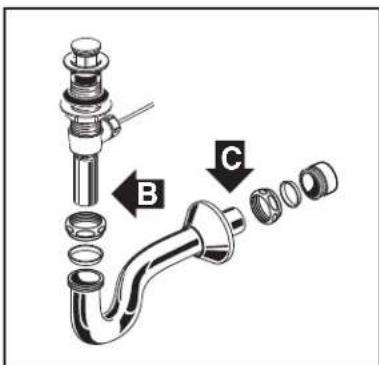

Raccorder le siphon au tuyau d'évacuation en serrant manuellement pour vérifier l'alignement. Il sera peut-être nécessaire de couper une partie de la pièce de raccordement (section « B ») ou une partie de la patte horizontalement du siphon (section « C »). Serrer les joints pour que l'ensemble soit étanche.
