Type de produit	Haut-parleur d'aigu (tweeter)
Marque	Fostex
Modèle	FT207D
Diamètre du dôme	20 mm
Type de dôme	UFLC (Ultra Film Light Coating) soft dome
Matériau du cadre	Résine nylon avec matériau lourd pour amortissement des vibrations
Impédance nominale	8 ohms
Réponse en fréquence	2 kHz - 40 kHz
Niveau de pression acoustique	90 dB/W/m
Puissance nominale	20 W
Puissance musicale	60 W
Type d'aimant	Ferrite
Poids de l'aimant	103 g
Poids net	390 g
Diamètre extérieur	89,4 mm
Diamètre du trou d'encastrement	72 mm
Profondeur	34,4 mm
Utilisation	Enceinte acoustique, système de haut-parleurs
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Éviter tout contact avec des solvants ou produits abrasifs.
Précautions de sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Manipuler avec soin pour éviter d'endommager le dôme.
Réparabilité et pièces détachées	Les pièces de rechange ne sont pas listées. En cas de défaut, contacter le service après-vente Fostex ou un revendeur agréé.

FOIRE AUX QUESTIONS - FT207D FOSTEX

Quel est le type de haut-parleur FT207D ?

Le FT207D est un tweeter (haut-parleur d'aigu) à dôme soude UFLC de 20 mm.

Quelle est l'impédance du FT207D ?

L'impédance nominale est de 8 ohms.

Quelle est la réponse en fréquence du FT207D ?

La réponse en fréquence s'étend de 2 kHz à 40 kHz, offrant une reproduction précise des aigus.

Quelle puissance peut supporter le FT207D ?

La puissance nominale est de 20 W et la puissance musicale de 60 W.

Comment monter le FT207D dans une enceinte ?

Le diamètre du trou d'encastrement est de 72 mm. Utiliser des vis adaptées (trous de 4,2 mm). Voir le schéma de montage dans la notice.

Quel type d'aimant utilise le FT207D ?

Il utilise un aimant en ferrite d'un poids de 103 g.

Le FT207D nécessite-t-il un filtre (crossover) ?

Oui, en utilisation dans un système multivoies, il est recommandé d'utiliser un filtre passif avec une bobine de 1,0 mH et un condensateur de 6,8 µF en série, ainsi qu'un atténuateur si nécessaire (exemple dans la notice).

Quelles sont les dimensions exactes du FT207D ?

Diamètre extérieur : 89,4 mm, profondeur : 34,4 mm.

Comment nettoyer le tweeter FT207D ?

Nettoyer délicatement avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou d'eau.

Le FT207D est-il compatible avec un ampli de 100 W ?

Oui, mais il faut veiller à ne pas dépasser la puissance nominale de 20 W (ou 60 W en crête). Un ampli de 100 W peut être utilisé si le niveau est réglé modérément.

MODE D'EMPLOI FT207D FOSTEX

Fostex®

FT207D

Features

• 20mm UFLC soft dome tweeter
- Newly designed frame made of nylon resin with gravity material for self vibration suppression
- Unique appearance shortens the distance to woofer for excellent sound image & position

Specifications

& Thiele/Small Parameters

Size :	20 0.8 mm / in
Voice Coil Diameter :	20 0.8 mm / in
Cast / Stamped :
Impedance :	8
Reproduction Frequency Response : 2kHz - 40kHz
Sound Pressure Level :	90	dB/W(m)
Rated Input :	20	W
Music Power :	60	W
Magnet Material :	Ferrite
Magnet Weight (main) :	103	g / lb0.227
(cancel) :	80	g / lb0.176
Net Weight	390	g / lb0.860

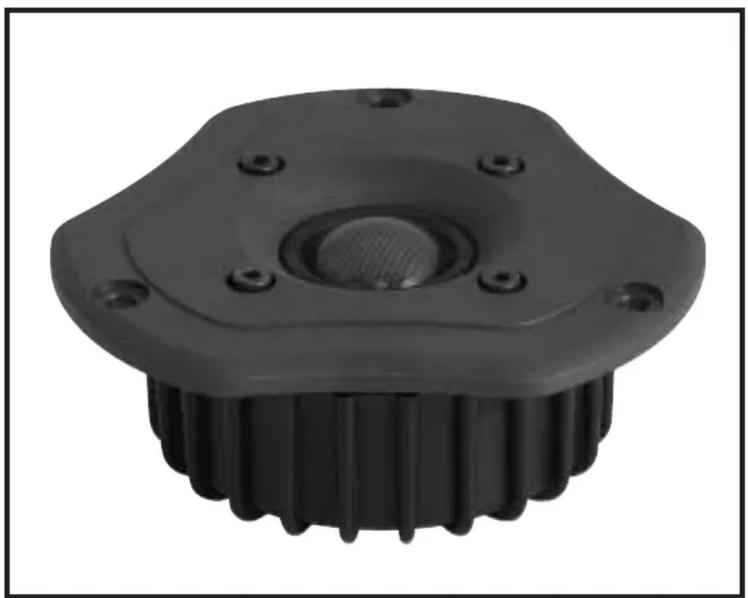

Black plastic mechanical component with ribbed base and central bore (no text or symbols visible)

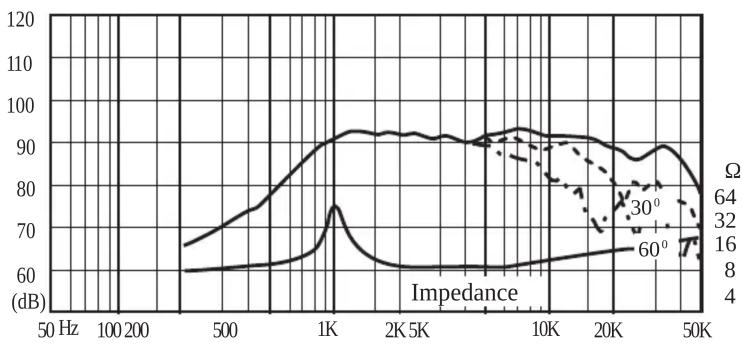

Frequency Response / Impedance

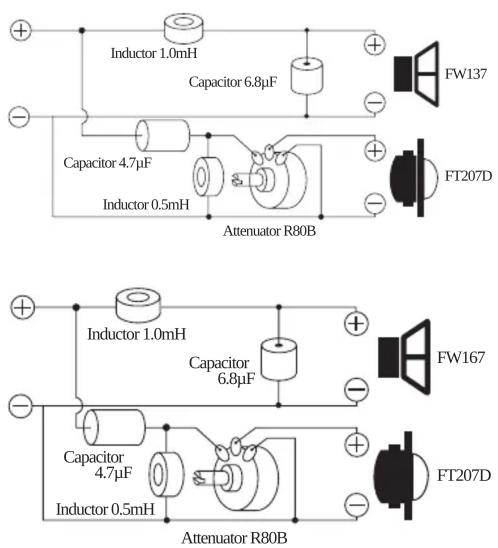

Configuration Example

Inductor 1.0mH Capacitor 6.8μF Capacitor 4.7μF Inductor 0.5mH Attenuator R80B FW137 FT207D Inductor 1.0mH Capacitor 6.8μF Capacitor 4.7μF Inductor 0.5mH Attenuator R80B FW167 FT207D

Dimensions & Mounting Information

R 41.5 3-R47.5 3-Ø4.2 hole (Ø69.5) (79) 95 (34.4)

Overall Diameter :	89.4 mm / in3.5
Baffle Hole Diameter :	72 mm / in2.8
Depth :	34.4 mm / in1.3
