Type de produit	Connecteur pour électrovannes
Modèle	EVM118
Marque	IFM
Application	Électrovannes ecolink
Matériau du boîtier	Plastique technique
Indice de protection	IP67
Température de fonctionnement	-25 °C à +85 °C
Couple de serrage maximal	0.6 Nm
Section de conducteur raccordable	0.5 – 1.5 mm²
Tension nominale	24 V DC
Courant nominal	4 A
Nombre de pôles	2
Type de raccordement	Vis
Dimensions (L x l x h)	60 x 30 x 30 mm
Poids	50 g
Fonctions principales	Raccordement électrique des électrovannes ; étanchéité IP67
Entretien et nettoyage	Nettoyer avec un chiffon non pelucheux ; ne pas utiliser de solvants
Sécurité	Respecter le couple de serrage maximal pour éviter d’endommager le connecteur
Pièces détachées	Non disponibles séparément
Informations générales	Connecteur pour électrovannes ecolink ; montage simple avec vis

FOIRE AUX QUESTIONS - EVM118 IFM

Comment installer le connecteur EVM118 ?

Raccorder le connecteur à l'appareil, puis serrer la vis à la main. Pour un environnement sévère, serrer un cran supplémentaire au tournevis en respectant le couple maximal.

Quel est le couple de serrage maximal ?

Le couple de serrage maximal est indiqué dans la fiche technique. À titre indicatif, il est généralement de 0,6 Nm.

Puis-je utiliser ce connecteur avec d'autres marques d'électrovannes ?

Il est conçu pour les électrovannes ecolink d'IFM, mais peut être compatible avec d'autres modèles standards sous réserve de vérifier les dimensions et le brochage.

Comment nettoyer le connecteur ?

Utiliser un chiffon sec non pelucheux. Ne pas employer de solvants ou produits abrasifs.

L'indice de protection IP67 est-il garanti après démontage ?

Oui, si le connecteur est remonté correctement et que la vis est serrée à la main ou au couple spécifié.

Que faire si le connecteur ne tient pas en place ?

Vérifier que la vis est bien serrée et que le connecteur est correctement enclenché. Si le problème persiste, remplacer le connecteur.

Ce connecteur est-il adapté à une utilisation en extérieur ?

Oui, grâce à son indice de protection IP67, il résiste à la poussière et à l'immersion temporaire.

Comment tester la connexion électrique ?

Utiliser un multimètre en mode continuité entre les broches du connecteur et les fils de l'électrovanne.

Puis-je remplacer le câble du connecteur ?

Non, le connecteur est scellé et le câble n'est pas remplaçable. En cas de défaut, remplacer l'ensemble.

Où trouver la fiche technique complète ?

La fiche technique est disponible sur le site Internet d'IFM ou en contactant le support technique.

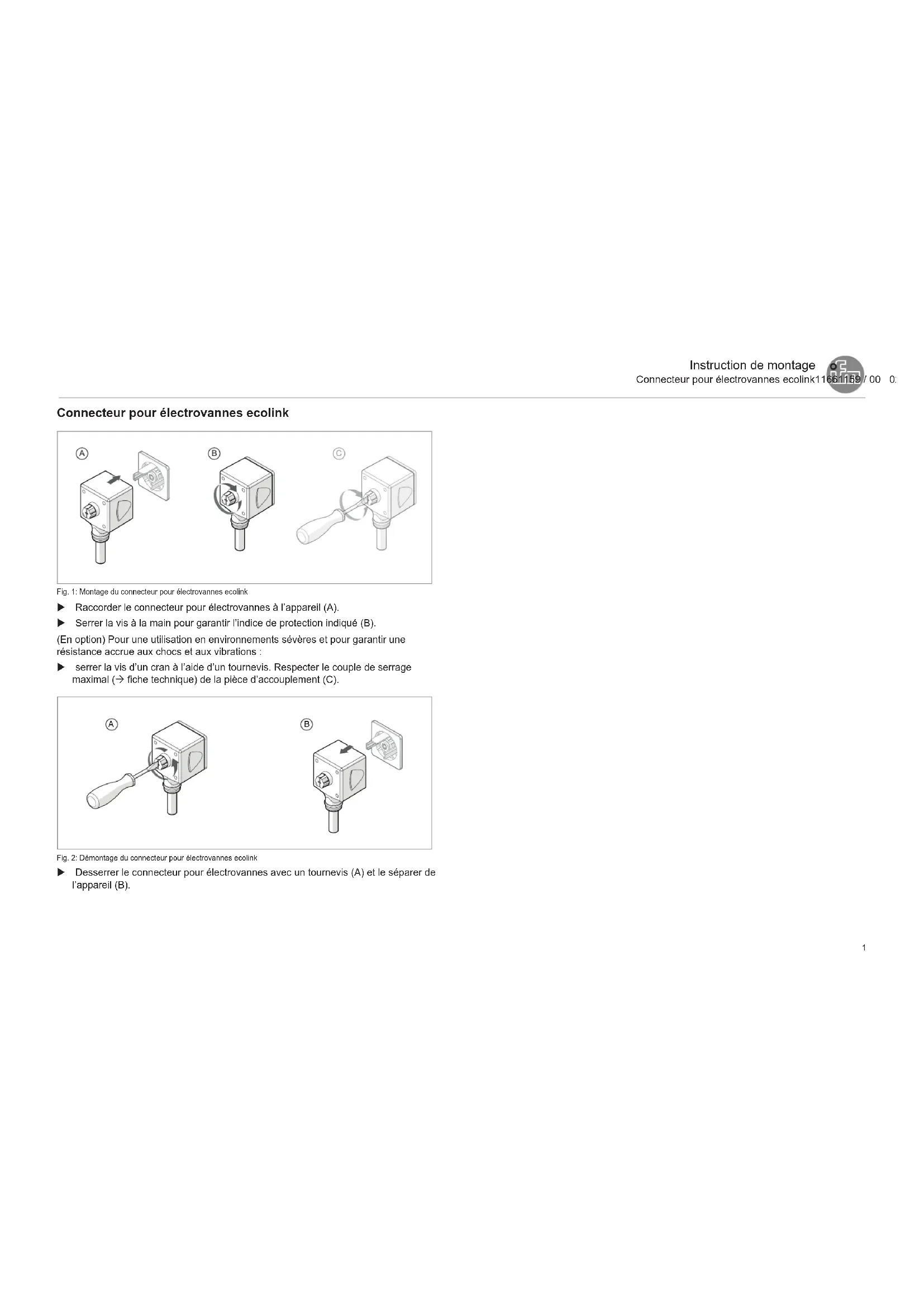

MODE D'EMPLOI EVM118 IFM

Connecteur pour électrovannes ecolink

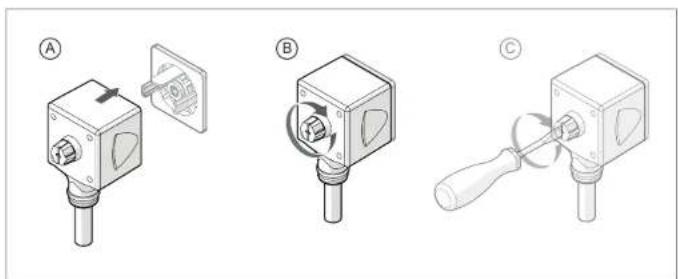

Fig. 1: Montage du connecteur pour électrovannes ecolink

▶ Raccorder le connecteur pour électrovannes à l'appareil (A).
▶ Serrer la vis à la main pour garantir l'indice de protection indiqué (B).
(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :
serrer la vis d'un cran à l'aide d'un tournevis. Respecter le couple de serrage maximal (→ fiche technique) de la pièce d'accouplement (C).

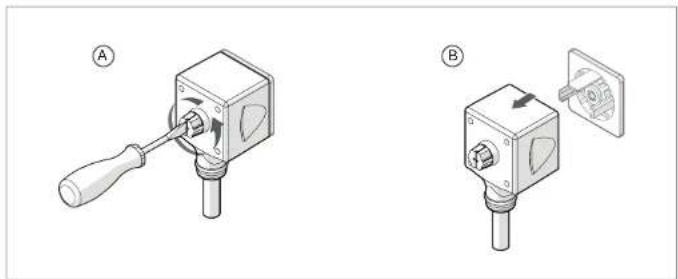

Fig. 2: Démontage du connecteur pour électrovannes ecolink

▶ Desserrer le connecteur pour électrovannes avec un tournevis (A) et le séparer de l'appareil (B).
