Type de produit	Connecteur ecolink pour capteurs/actionneurs
Marque	IFM
Modèle	EBC062
Catégorie	Accessoire électronique
Type de connexion	M12 (selon illustration) ou similaire
Matériau du boîtier	Acier inoxydable / plastique (selon version)
Indice de protection	IP67 (estimation courante pour ce type)
Température de fonctionnement	-25 °C à +80 °C (estimation)
Fonctions principales	Connexion électrique sécurisée entre capteur/actionneur et automate
Montage	Enfichage avec douille filetée et écrou moleté
Démontage	Pousser le connecteur contre l'appareil tout en dévissant l'écrou
Couple de serrage max.	Consulter la fiche technique (non fourni dans la notice)
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Nettoyage	Ne pas utiliser de solvants ou produits abrasifs
Sécurité	Utiliser uniquement des connecteurs avec douille filetée appropriée
Pièces détachées	Connecteurs de rechange disponibles auprès d'IFM
Réparabilité	Non réparable par l'utilisateur ; remplacer l'ensemble
Pays d'origine	Allemagne (IFM)
Garantie	2 ans (standard IFM)

FOIRE AUX QUESTIONS - EBC062 IFM

Comment installer le connecteur EBC062 sur le capteur ?

Raccordez le connecteur à l'appareil en veillant au codage (flèche alignée avec l'encoche). Serrez l'écrou moleté à la main, puis éventuellement un cran supplémentaire avec une clé en respectant le couple maximal.

Quel est le couple de serrage recommandé pour l'écrou ?

Le couple de serrage maximal est indiqué dans la fiche technique de la pièce d'accouplement. En l'absence d'info, serrer d'abord à la main puis d'un cran à la clé.

Comment démonter le connecteur ?

Appuyez le connecteur contre l'appareil tout en desserrant l'écrou moleté, puis séparez le connecteur de l'appareil.

Quels types de connecteurs sont compatibles ?

Utilisez exclusivement des connecteurs avec une douille filetée adaptée au modèle EBC062. Les connecteurs inappropriés peuvent endommager les raccordements.

Quelle est la signification de la flèche sur le connecteur ?

La flèche indique la position de l'encoche de positionnement pour garantir un codage correct lors du raccordement.

Puis-je utiliser ce connecteur en extérieur ?

Oui, l'indice de protection typique est IP67, ce qui le rend résistant à la poussière et à l'immersion temporaire.

Comment entretenir le connecteur ?

Nettoyez-le avec un chiffon sec et non pelucheux. N'utilisez pas de solvants ou de produits abrasifs.

Que faire si le connecteur ne s'enfonce pas complètement ?

Vérifiez le codage : l'encoche doit correspondre à la flèche. Si la résistance du ressort est trop élevée, exercez une pression constante jusqu'à la position finale.

Le connecteur est-il réparable ?

Non, le connecteur n'est pas réparable par l'utilisateur. En cas de défaut, remplacez l'ensemble par un modèle identique.

Où puis-je acheter des pièces de rechange ?

Les connecteurs de rechange sont disponibles auprès des distributeurs IFM ou sur le site officiel.

MODE D'EMPLOI EBC062 IFM

Instruction de montage

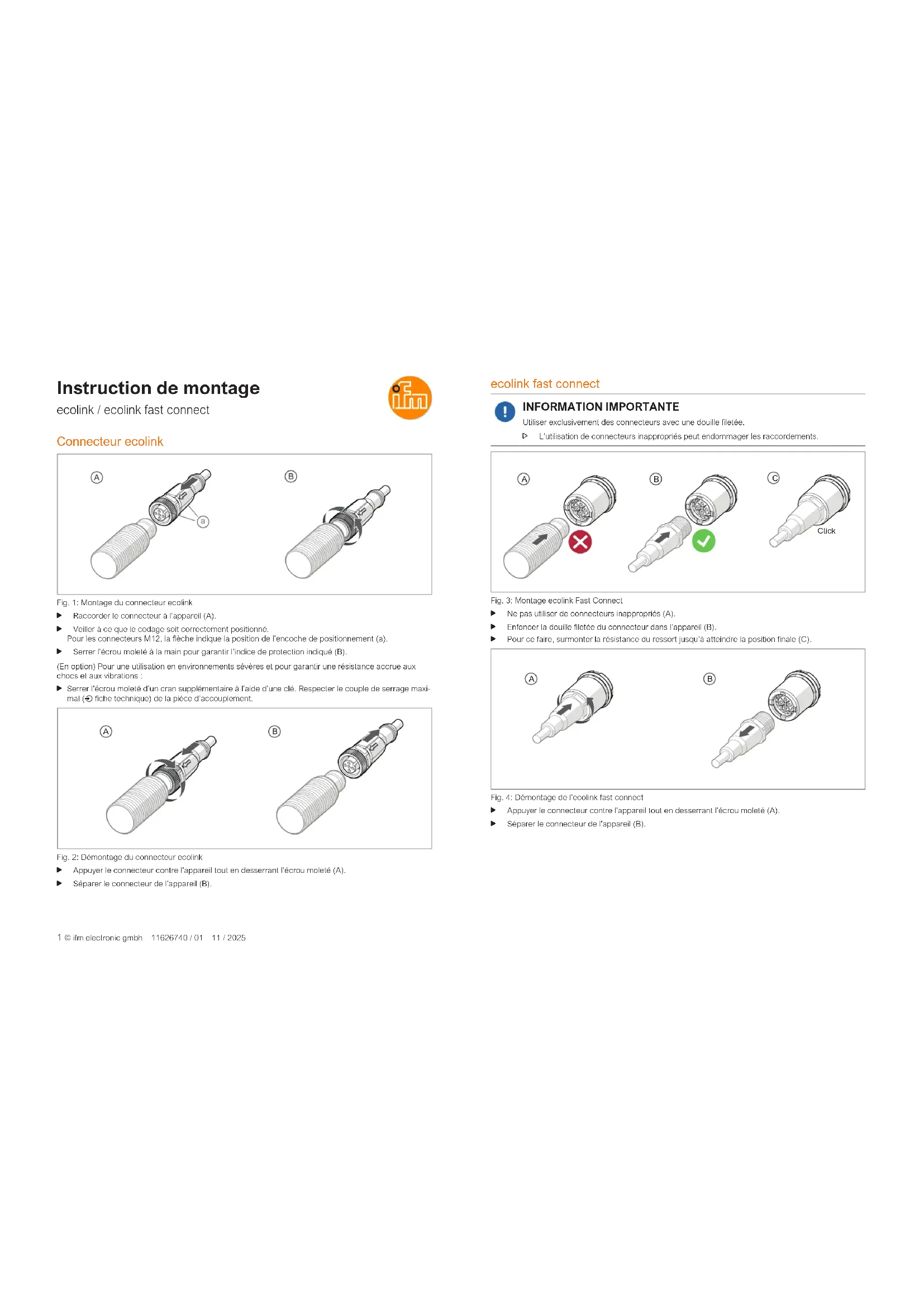

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Voiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (→ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

Utiliser exclusivement des connecteurs avec une douille filetée.

L'utilisation de connecteurs inappropriés peut endommager les raccordements.

▶ No pas utiliser de connecteurs inappropriés (A).
Enfoncer la douille filetée du connecteur dans l'appareil (B).
Pour ce faire, surmonter la résistance du ressort jusqu'à alleindre la position finale (C).

Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
