Caractéristiques	Détails
Type de produit	Suspension
Matériaux	Acier, verre
Couleur	Blanc
Dimensions	Non spécifiées
Source lumineuse	Ampoule non incluse
Type d'ampoule compatible	LED, incandescente
Installation	À suspendre au plafond
Entretien	Nettoyer avec un chiffon doux
Consignes de sécurité	Éviter l'humidité, ne pas utiliser d'ampoules dépassant la puissance recommandée
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - Eleanor 3692A1W Golden Lighting

Comment installer le luminaire Golden Lighting Eleanor 3692A1W ?

Pour installer le luminaire, commencez par couper l'alimentation électrique. Fixez le support de montage au plafond ou au mur, puis connectez les fils en suivant le schéma de câblage fourni dans le manuel. Enfin, fixez le luminaire en place et rétablissez l'alimentation.

Quelle type d'ampoule puis-je utiliser avec le Golden Lighting Eleanor 3692A1W ?

Ce luminaire est compatible avec une ampoule de type E27 (non fournie) et peut accueillir des ampoules LED, incandescentes ou CFL jusqu'à une puissance maximale de 60 W.

Comment nettoyer le luminaire sans l'endommager ?

Pour nettoyer le luminaire, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs ou abrasifs qui pourraient rayer ou endommager la finition.

Le luminaire est-il dimmable ?

Le luminaire peut être dimmable si vous utilisez une ampoule dimmable et un variateur compatible. Vérifiez toujours la compatibilité de l'ampoule et du variateur avant utilisation.

Que faire si le luminaire ne fonctionne pas après l'installation ?

Vérifiez d'abord que l'alimentation électrique est rétablie et que l'ampoule est correctement installée. Assurez-vous également que les connexions électriques sont sécurisées. Si le problème persiste, contactez un électricien qualifié.

Quelle est la garantie pour le Golden Lighting Eleanor 3692A1W ?

Le luminaire est généralement livré avec une garantie limitée de 1 an. Vérifiez les conditions spécifiques de garantie fournies avec le produit ou sur le site du fabricant.

Puis-je utiliser le luminaire à l'extérieur ?

Non, le Golden Lighting Eleanor 3692A1W est conçu pour un usage intérieur uniquement. L'utilisation en extérieur peut endommager le luminaire et annuler la garantie.

MODE D'EMPLOI Eleanor 3692A1W Golden Lighting

Pendentifs et pendentifs linéaires au-dessus d'un ilot de cuisine
Centrez un pendentif linéaire sur l'ile. Si des pendentifs suspendus, utilisez un pendontif pour chaque 24 po d'ilot. Les luminaires doivent être suspendus à au moins 30 po au-dessus du comptoir.

Pendentifs et lustres au-dessus d'une table de salle à manger
Les luminaires doivent rester au moins 30 po au-dessus de la table
Utilisez un luminaire de 12 po plus étrôt que la largeur de la table.

Pendents et lustres dans les zones ouvertes

Le fond doit prendre au moins 7,5 pieds du sol. Laisser le déagagement pour toute porte qui s'ouvre.

Nos appréciçons votre entreprise et espérons que vous aimerez Your nouvelle lumière!

Un bon éclairage peut ajouter de la valeur et rehauser l'apparance de votre maison. Pour assurer le meilleur éclairage de votre espace, pensez à superposer Your éclairage. Cette garantite que votre espace aura à la fois un éclairage de tâche et un éclairage ambient. Les luminaires coordonnés tels que les appliquées, les supports affluérants et les pendentifs peuvent vous aider à répondre à vos besoin d'éclairage en couches et à renforcer l'esthétique souhaïtée. Installéz les lumines et des gradateurs qui vous permettent de contrôler le niveau de sortie de lumière à tout moment.

Obtenze fonctionnalité et style! Parcourez notre site pourCOORDner les lumières et les conseils d'experts en éclairage. Pour vous aider à créé le look parfait, visitez www.GoldenLighting.com.

Vous aimez votre lumière et vous voulez la montrer? Suivez-nous, partagez une photo et identifiez-nous sur les reseauux sociaux...

Amas tu luz y quereres lucirla?

Comment identifier les fils du luminaire

Charge: Lisse, noir ou transparent avec filtage interieur noir

Neutre: Côtélé, blanc ou transparent avec filetage interieur blanc

Mise à la Terre: Filtage interieur en cuivre, métal nu,

vert ou transparent

Cable De Tierra: Rosca interior de cobre, metal desnudo,

verde o transparente

(1)

N

(2)

SCANME

Pour le service client, contactez le lieu d'achat pour organiser les pièces de rechange.

- IMPORTANTE

• Tous les travaux d'installation doivent être effectuels par un professionnel accretiède.
• Coupe l'alimentation électrique au fusible ou au disjoncteur!
• Utilisé uniquement les ampôules spécifiées. Ne dépassez pas la puissance maximalie!

Instructions de montage:

PREPARATION à L'INSTALLATION

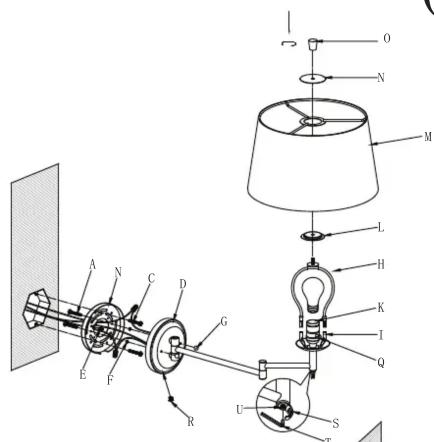

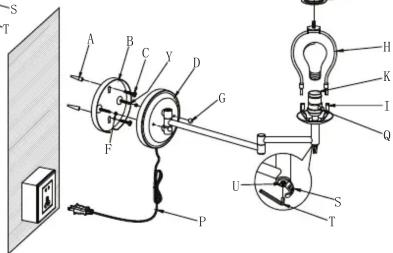

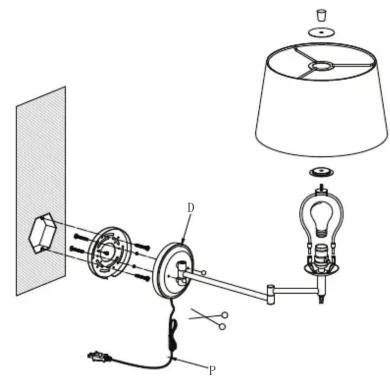

Retriée soignement le nouveau luminaire du carton ainsi que le sac jaune contenant toutes les pièces. Voir les notes importantes ci-dessus. Coupez l'alimentation au disjonteur et relirez l'ancien apparéel du mur, y compris l'ancienne sangle de montage. (VEUILLEZ NOTER : Ce lumière a plusieurs options d'installation. Avant de commencer, vuiliez lire attentivement ces instructions.) SUPPORT DE MONTAGE (B) : 1. La plaque de montage (N) est fixée à la plaque arrière (D). Pour commencer, relierez la plaque de montage (B) de la plaque arrière (D) de sorte que celui le support de montage (N) soit utilisé. Placez le support de montage (N) contre ce boite de jonation. InséRérez les vis de montage (A) dans le support de montage (N). Positionné le support de montage de sorte que les vis de montage (A) seront de niveau et parallètes au sol. Utilisé des écrôs (F) pour soutenir les vis de montage (A) en place. 2. Laissez au moins 8 à 10 pôules de fil de lumière pour le cablage. Utilisé une paîre de ciseaux pour couper le cordon enchifable (P) comme indiqué sur le schéma. Tirez le cordon (P) vers le haut à travers le trou au bas de la plaque arrière (D) et bouché le trou avec le bouchon (R). 3. Tirez les fils de la maison de la boîte de jonation à travers le centre du support de montage (N). Fixez le support de montage (N) à la boîte de jonation à l'aide des vis de montage (C) et d'un tournevis. Serrez fermement les vis. POUR INSTALLER SUR UN MUR ET ALIMENTER L LUMINAIRE À L'AIDE DE LA FICHE, RÉFEREZ-VOUS AU DIAGRAMME (2) : 1. La plaque de montage (B) est déjà fixée à la plâque arrière (D) par l'usine. Pour commencer, marçages les trous nécessaires pour fixer le lumière. Retriée la plâque de montage (B) de la plâque arrière (D). Tenez le lumière contre le mur pour tester le placement de la plâque arrière (D). Àpèras avoir déterminé l'emplACEMENT approprié, maintérez la plâque de montage (B) contre le mur et insérez les vis de montage (Y) dans la plâque de montage (B) comme indiqué sur le schéma, utilisées les écrôs (F) pour soutenir les vis (Y) en place. Vérifièez que les vis de montage (Y) sont parallètes et de niveau par rapport au sol. Utilisé un crayon pour marquer le mur à travers les très ou serrûres circulaires de la plaque de montage (B). 2. Utilisé un forest pour creer deux,trous sur vos marques de crayon et inséRérez des chevilles en plastique (A) dans les trous pratiqués jusqu'à ce que les chevilles en plastique (A) affluèure le mur. 3. Aligné la plâque de montage (B) avec les chevilles en plastique (A). À l'aide d'une perceuse ou d'un tournevis, inséRérez les vis de montage (C) dans les chevilles en plastique (A). Serrez fermement.

MONTAGE DU FIXTURE

Aucun assemblage requis - Cet article arrive assemblé et prét à être installé.

Veuillez passer à l'etape suivante.

CONNEXION DES FILS

SI LE CÂBLAGE DE L'APPEARIL AU MUR, RÉFÈRE-Z-OVUS AU DIAGRAMME ÉTIQUÉTE « (1) » ET AUX INSTRUCTIONS DE CÂBLAGE CI-DESSOUS. NE SUVAZ PAS CES INSTRUCTIONS DE CÂBLAGE SI VOUS MONTEZ L'APPEARIL AU MUR ET UTILISEZ LA FICHE POUR L'APPEARIL D'ALIMENTATION, AUSSI MENTIONNÉ PAR LE SCÂHEMA ÉTIQUÉTE « (2) ». 4. Demànzez à un assistant de supporter lepoins de l'appearil pendant le câblage. Reportez-vous au schéma de câblage et fixez les fils du luminaire aux fils d'alimentation de la boîte de junction. Fixez les fils du luminaire aux fils d'alimentation de la boîte de junction. Connectez chau à chaud (fil transparent avec fil interieur noir, fil noir ou fil lisse) Neutre à neutré (fil transparent avec fil interieur blanc, fil blanc ou nervuré) et terre à terre (fil transparent avec fil interieur vert, fil vert, ou cuivre). Torsades chez les extremités des paires de fils ensemble, puis torsadesn un connecter de fil. Assurez-vous que toutes les torsions sont dans la même direction. S'il n'y a pas de fil de terre de la maison provenant de la boîte de junction, localisez la vis de terre (E) sur le support de montage/la sangle de montage et enroulez le fil de terre du luminaire autour de la vis de terre. Utilisé un tournevis pour serrer le haut de la vis de mise à la terre (E) sur les fils et dans le support de montage/la sangle de montage. Rentréz les fils dans la boîte de junction.

FIN DE L'INSTALLATION

(VEUILLEZ NOTER: Ce luminaire a plusieurs options d'installation. Avant de commencer, yeuèlez tire attentivement des instructions.) N jusqu'à ce que les vis de montage (A) dépassent des trous de la plaque arriere (D). Utilizez des écrous deco (G) pour fixer la plaque arriere (D) en visant les écrous deco (G) sur les fillets exposés des vis de montage (A). 6. Rêférez-vous au schéma et fixez le crochet (S) sur le bras du luminaire à l'aire de la petite vis (U) et de l'outil fourni (T). Serrez la petite vis (U) jusqu'à ce qu'elle soit bien fixe et que le crochet (S) soit dans la position préférente pour empêcher le chevauchement des brus du luminaire. 7. Prenze le monteur de harpe (H) et dévissez le capuchon (O) des filages sur le dessus du monteur de harpe (H). Mettez le capuchon (O) de côte pour plus tard. Placez le monteur de harpe assemblée (H) dans la selle (I) jusqu'à ce que les capuchons du monteur de harpe (H) glissent sur la selle (I) pour le fixer. 8. Faites glisser la rondelle (L), I'abat-jour (M) et la rondelle (N) dans l'ordre indiqué sur le schéma au-dessus des fillets exposés du monteur de harpe (H). Utilizez le capuchon (O) pour fixer les rondelles (L), I'abat-jour (M) et la rondelle (N) au monteur de harpe (H). 9. Installez une ampoule (non incluse) dans la douille (K) conformément aux spécifications du luminaire. Ne dépasse pas la puissance maximale recommendée. Voitre installation est maintainant terminée. 10. Tounez le bouton (Q) dans le sens des aiguilles d'une montre pour allumer I'appareil. Pour étreindre I'appareil, tournez le bouton (Q) dans the sens inverse des aiguilles d'une montre, POUR INSTALLER SUR UN MUR ET ALIMENTER LE LUMINAIRE À L'AIDE DE LA FICHE, RÉFÈREZ-VOUS AU DIAGRAMME (2): 5. Placeze la plaque arriere (D) sur le support de montage (B) jusqu'à ce que les vis de montage (Y) dépassant des trous de la plaque arriere (D). Utilizez des écrous deco (G) pour fixer la plaque arriere (D) en visant les écrous deco (G) sur les fillets exposés des vis de montage (Y). Prenze le cordon (P) de la plaque arriere (D) et préférentez-vous par le plug-in. 6. Rêférez-vous au schéma et fixez le crochet (S) sur le bras du luminaire à l'aire de la petite vis (U) et de l'outil fourni (T). Serez la petite vis (U) jusqu'à ce qu'elle soit bien fixe et que le crochet (S) soit dans la position préférente pour empêcher le chevauchement du bras du luminaire. 7. Prenze le monteur de harpe (H) et dévissez le capuchon (O) des filages sur le dessus du monteur de harpe (H). Mettez le capuchon (O) de côte pour plus tard. Placez le monteur de harpe assemblé (H) dans la selle (I) jusqu'à ce que les capuchons du monteur de harpe (H) glissent sur la selle (I) pour le fixer. 8. Faites glisser la rondelle (L), I'abat-jour (M) et la rondelle (N) dans l'ordre indiqué sur le schéma au-dessus des fillets exosés du monteur de harpe (H). Utilizez le capuchon (O) pour fixer les rondelles (L), I'abat-jour (M) et la rondelle (N) au monteur de harpe (H). 9. Installez une ampoule (non incluse) dans la douille (K) conformément aux spécifications du luminaire. Ne dépassez pas la puissance maximale recommende. Your installation est maintainant terminée. 10. Branchez le cordon (P) à la prise la plus proche et tourmez le bouton (Q) dans les sens des aiguilles d'une montre pour allumer I'limueur. Pour étreindre I'appareil, tournez le bouton (Q) dans the sens inverse des aiguilles d'une montre.
