MODE D'EMPLOI Performance 463711223 CHAR-BROIL

• Ce plaque de cuisson est conçu pour être utilisé avec du gaz propane seulement.

• Ce numéro se trouve sur l´étiquette signalétique sur i´appareil.

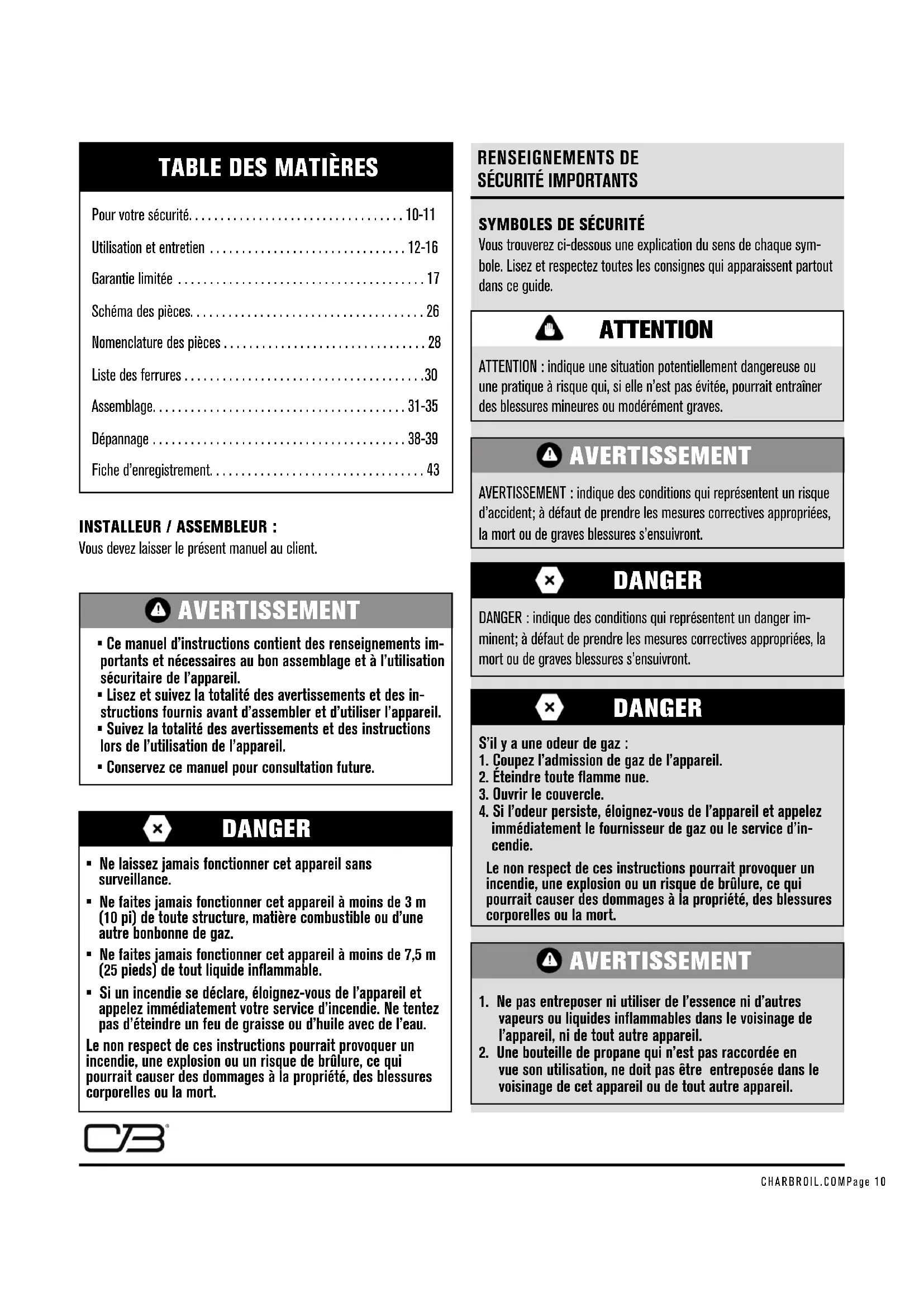

Vous trouverez ci-dessous une explication du sens de chaque sym- bole. Lisez et respectez toutes les consignes qui apparaissent partout dans ce guide. ATTENTION AVERTISSEMENT AVERTISSEMENT DANGER DANGER ATTENTION : indique une situation potentiellement dangereuse ou une pratique à risque qui, si elle n’est pas évitée, pourrait entraîner des blessures mineures ou modérément graves.

AVERTISSEMENT : indique des conditions qui représentent un risque

d’accident; à défaut de prendre les mesures correctives appropriées, la mort ou de graves blessures s’ensuivront.

1. Ne pas entreposer ni utiliser de l’essence ni d’autres

vapeurs ou liquides inflammables dans le voisinage de l’appareil, ni de tout autre appareil.

2. Une bouteille de propane qui n’est pas raccordée en

vue son utilisation, ne doit pas être entreposée dans le voisinage de cet appareil ou de tout autre appareil.

DANGER : indique des conditions qui représentent un danger im-

minent; à défaut de prendre les mesures correctives appropriées, la mort ou de graves blessures s’ensuivront. S’il y a une odeur de gaz :

1. Coupez l’admission de gaz de l’appareil.

2. Éteindre toute flamme nue.

3. Ouvrir le couvercle.

4. Si l’odeur persiste, éloignez-vous de l’appareil et appelez

immédiatement le fournisseur de gaz ou le service d’in- cendie. Le non respect de ces instructions pourrait provoquer un incendie, une explosion ou un risque de brûlure, ce qui pourrait causer des dommages à la propriété, des blessures corporelles ou la mort. RENSEIGNEMENTS DE

• Pour votre sécurité p. 10
• -11 Utilisation et entretien p. 12
• -16 Garantie limitée p. 17
• Schéma des pièces p. 26
• Nomenclature des pièces p. 28
• Liste des ferrures p. 30
• Assemblage p. 31
• -35 Dépannage p. 38
• -39 Fiche d’enregistrement AVERTISSEMENT DANGER p. 43

• Ce manuel d’instructions contient des renseignements im- portants et nécessaires au bon assemblage et à l’utilisation sécuritaire de l’appareil.

• Lisez et suivez la totalité des avertissements et des in- structions fournis avant d’assembler et d’utiliser l’appareil.

• Suivez la totalité des avertissements et des instructions lors de l’utilisation de l’appareil.

• Conservez ce manuel pour consultation future. INSTALLEUR / ASSEMBLEUR : Vous devez laisser le présent manuel au client.

• Ne laissez jamais fonctionner cet appareil sans surveillance.

• Ne faites jamais fonctionner cet appareil à moins de 3 m (10 pi) de toute structure, matière combustible ou d’une autre bonbonne de gaz.

• Ne faites jamais fonctionner cet appareil à moins de 7,5 m (25 pieds) de tout liquide inflammable.

• Si un incendie se déclare, éloignez-vous de l’appareil et appelez immédiatement votre service d’incendie. Ne tentez pas d’éteindre un feu de graisse ou d’huile avec de l’eau. Le non respect de ces instructions pourrait provoquer un incendie, une explosion ou un risque de brûlure, ce qui pourrait causer des dommages à la propriété, des blessures corporelles ou la mort.CHARBROIL.COMPage 11 POUR VOTRE SÉCURITÉ – INSTALLATION DE VOTRE GRIL ATTENTION DANGER Pour utilisation domestique uniquement. Ne pas utiliser à des fins commerciales. Lire et respecter toutes les consignes de sécurité, les instructions d’assemblage et les directives d’emploi et d’entretien avant d’essayer d’assembler cet appareil ou de l’utiliser pour la cuisson. Certaines pièces peuvent être munies de bords coupantsl. Portez des gants de protection au besoin. Incendies de Graisse

• Il n’est pas possible d’éteindre des incendies de graisse en fermant le couvercle. Les grils sont bien aérés pour des raisons de sécurité.

• N’utilisez pas d’eau pour éteindre un incendie de graisse. Cela pourrait causer des blessures. Si un incendie de graisse se déclare, fermez les boutons et l’alimentation en gaz du réservoir de GPL.

• Si le gril n’a pas été nettoyé régulièrement, un feu de graisse pourrait s’ensuivre et endommager le produit. Surveillez bien le gril durant le préchauffage ou lorsque vous brûlez des résidus d’aliments au cas où un feu de graisse se produirait.

• La meilleure façon d’empêcher les feux de friture est de procéder à un nettoyage régulier du gril en suivant les consignes indiquées dans le guide sous les rubriques Nettoyage général du gril et Nettoyer le dispositif du brûleur. Utiliser des pots de plus de 2 quarts de la capacité pourrait dépasser le poids limite du plateau brûleur latéral ou Côté plateauce qui entraîne la défaillance du gril panier composants. If during operation the flames go out (You smell gas or cannot see the flame)

1. Fermer le bouton de commande du brûleur .

2. Ouvrir le couvercle.

3. Attendre cinq minutes et répéter l’opération.

Si le brûleur s’éteint, le gaz continuera de se répandre à l’extérieur du brûleur et pourrait s’enflammer accidentellement en engendrant un risque de blessure pour la personne.

• N’entreposez JAMAIS un réservoir de gaz de rechange sous un appareil au gaz, à proximité de celui-ci ou dans un endroit fermé.

• Ne remplissez jamais le réservoir à plus de 80 % de sa capacité.

• Un réservoir de rechange rempli excessivement ou mal entreposé constitue un danger en raison des possibilités de fuite de gaz à partir de la soupape de sûreté et de décharge. Cela peut causer un incendie intense avec risques de dommages matériels, de blessures graves, voire de mort.

• Si vous voyez, sentez, ou entendez une fuite de gaz, éloignez-vous immédiatement du réservoir de gaz et de l’appareil et appelez votre service d’incendie. AVERTISSEMENT

• La consommation d’alcool, de médicaments avec ou sans ordonnance peut nuire à la capacité de l’utilisateur d’assembler correctement et d’utiliser l’appareil en toute sécurité.

• Lorsque vous préparez des aliments avec de l’huile ou de la graisse, conservez un extincteur de type BC ou ABC à portée de la main.

• Ne tentez pas d’éteindre un feu d’huile ou de graisse avec de l’eau. Appelez immédiatement les pompiers. Un extincteur de type BC ou ABC peut parfois confiner l’incendie.

• En cas de pluie, de neige, de grêle, de grésil ou d’une autre forme de précipitation pendant la cuisson à l’huile ou à la graisse, mettez immédiatement le couvercle sur le contenant de cuisson et éteignez les brûleurs et l’alimentation en gaz de l’appareil. N’essayez pas de déplacer l’appareil ou le contenant de cuisson.

• Ne déplacez pas l’appareil pendant l’utilisation. Attendez que le contenant de cuisson ait refroidi suffisamment pour atteindre une température inférieure à 45°C (115°F) avant de le déplacer ou de l’entreposer.

• La bouteille doit être déconnectée quand l’appareil n’est pas utilisé. Seules les bouteilles portant la mention « Propane » doivent être utilisées. Ne pas suivre toutes les instructions du fabricant pourrait causer des préjudices physiques graves et des dommages matériels. N’essayez pas de réparer ou de modifier le tuyau, le système de valve ou le régulateur pour corriger un défaut « présumé ». Toute modification à cet assemblage annule votre garantie en plus de créer un risque de fuite de gaz et d’incendie. N’utilisez que des pièces de rechange approuvées, fournies par le fabricant. Ce produit peut vous exposer à des produits chimiques, y compris plomb que l’État de Californie connaît causer le cancer et les malformations congénitales ou autres problèmes de reproduction. Pour plus d’informations, visitez www.P65Warnings.ca.gov.CHARBROIL.COMPage 12

UTILISATION ET ENTRETIEN

Mesures de sécurité pendant l’installation

• Utilisez grill, comme l’achat, avec seulement LP (propane) du gaz et le régulateur / valve de montage fourni. Si votre barbecue est prêt Dual Fuel, un kit de conversion doit être acheté pour une utilisation avec du gaz naturel.

• L’installation du gril doit se conformer aux codes locaux, ou en leur absence, au National Fuel Gas Code, ANSI Z223.1/ NFPA 54, Natural Gas and Propane Installation Code, CSA B149.1, au Code sur le stockage et la manipulation du propane B149.2.

• Tous les accessoires électriques (la rôtissoire, par exemple) doivent être mis à la terre conformément aux codes locaux ou au National Electrical Code, ANSI / NFPA 70 ou au Code canadien de l’électricité CSA C22.1. Tenez les cordons d’alimentation et les tuyaux d’alimentation en combustible loin de toute surface chaude.

• Ce gril est homologué en matière de sécurité aux États-Unis ou au Canada seulement. Ne le modifiez pas pour une utilisation dans un autre endroit. Toute modification créera un risque d’accident. GPL (Gaz de pétrole liquéfié, ou gaz propane liquide)

• Le GPL n’est pas toxique; il est incolore et inodore lorsqu’il est produit. Pour votre propre protection, une odeur est ajoutée au GPL (semblable à l’odeur de chou pourri) afin que vous puissiez le sentir.

• Le GPL est très inflammable et peut s’allumer de manière inattendue. Utilisation d’une bouteille de propane (bouteille jetable de 1 lb)

• N’utilisez que des bouteilles portant la mention « Propane ».

• La bouteille doit être fabriquée et marquée conformément aux spécifications du département des Transports des États-Unis (DOT) pour les bouteilles de propane ou à la norme nationale CAN/CSA B339 de Transport Canada relative aux bouteilles, sphères et tuyaux pour le transport des marchandises dangereuses.

• Conservez le bouchon de la bouteille et remettez-le en place lorsque celle-ci ne sert pas.

• Le système d’alimentation de la bouteille doit être disposé pour permettre l’évacuation des vapeurs. La bouteille de gaz doit rester en position verticale pendant l’utilisation. Bouteilles de propane

• Votre gril est conçu pour fonctionner avec une bouteille jetable de 16,4 oz (bouteille DOT 39). N’essayez pas de remplir les bouteilles jetables de 16,4 oz.

• Il faut installer, transporter et entreposer la bouteille en position verticale et éviter de la laisser tomber ou de la manipuler sans précaution.

• Lorsque l’appareil est entreposé à l’intérieur, il faut débrancher la bouteille de propane de l’appareil.

• Lorsque la bouteille de propane n’est pas raccordée à l’appareil, ce dernier et la bouteille doivent être entreposés à l’intérieur dans un espace bien aéré.

• Il ne faut jamais transporter ou entreposer la bonbonne si la température peut atteindre 51 °C (125 °F).

• Il faut entreposer les bouteilles à l’extérieur, hors de la portée des enfants.

• Le capuchon de sécurité doit être installé sur toute bonbonne de gaz propane débranchée qui est entreposée ou transportée. Tout manquement à utiliser le capuchon de sécurité selon les instructions pourrait entraîner des blessures ou des dommages matériels graves.

• N’entreposez jamais une bouteille de GPL dans un endroit clos, comme un abri d’auto, un garage, une véranda, une terrasse couverte ou un autre bâtiment. Installation et retrait de la bouteille de propane Installation de la bouteille de propane :

1. Retirez le bouchon de l’extrémité de la bouteille de propane (vendue séparément).

2. Le bouchon doit rester sur la bouteille lorsqu’elle n’est pas utilisée pour empêcher

la saleté et les débris de pénétrer dans le régulateur/la valve.

3. Vérifiez que l’extrémité de l’attache du cylindre n’est pas encrassée et est libre de

débris. Nettoyez-la si nécessaire.

4. Insérez l’extrémité filetée de la bouteille de

propane dans le régulateur/la valve et serrez-la à la main en tournant la bouteille dans le sens des aiguilles d’une montre comme indiqué ci-dessous. N’UTILISEZ PAS D’OUTILS! Un serrage excessif peut endommager les filets du régulateur/de la valve.

5. Effectuez un essai d’étanchéité.

Retrait de la bouteille de propane :

1. Éteignez le régulateur.

2. Laissez le gril refroidir.

3. Retirez la bouteille de propane en la tournant dans le sens inverse des aiguilles

d’une montre jusqu’à ce qu’elle se détache du régulateur/de la valve.

4. Installez le bouchon sur la bouteille. Le bouchon doit rester sur la bouteille

lorsqu’elle n’est pas utilisée pour empêcher la saleté et les débris de pénétrer dans le régulateur/la valve. Essai d’étanchéité (bouteille jetable de 1 lb)

• Pendant l’essai d’étanchéité, gardez le gril à l’écart des flammes nues ou des étincelles, et ne fumez pas. Il faut effectuer l’essai d’étanchéité dehors, dans un endroit bien ventilé.

• Il faut effectuer l’essai d’étanchéité après chaque remplacement de la bouteille de gaz ou après l’entreposage. Les matériaux nécessaires comprennent un pinceau propre et une solution d’eau savonneuse à 50/50. Utilisez un savon doux et de l’eau. N’utilisez pas de produits de nettoyage domestique. Cela pourrait endommager les composants.

1. Assurez-vous que le OFF du régulateur est sur la position « OFF » (ARRÊT).

2. Brossez la solution savonneuse sur le raccord entre la bouteille de gaz et le

régulateur en (A). Si des bulles qui « grossissent » apparaissent, il y a une fuite. Resserrez le raccord, et répétez les étapes 1 et 2. Si vous ne pouvez pas faire cesser une fuite, retirez la bouteille de gaz du régulateur et vérifiez si le filetage est endommagé ou si le régulateur et la bouteille de gaz sont sales ou présentent des débris. Vérifiez également que rien n’entrave l’écoulement du gaz à l’orifice du régulateur et de la bouteille de gaz. Retirez toute obstruction éventuelle et répétez l’essai d’étanchéité. Si le filetage du régulateur ou de la bouteille de gaz est endommagé, remplacez-le. Commandez de nouvelles pièces en indiquant le numéro de série, le numéro de modèle et le nom des articles nécessaires au centre d’entretien des grils, au numéro 1 800 232-3398. ACHARBROIL.COMPage 13

UTILISATION ET ENTRETIEN

• N’utilisez pas le gril avant d’en avoir vérifié l’étanchéité.

• Si une fuite est détectée, STOP! Fermer le gaz à la source et remédier à la fuite.

• Si vous n’arrivez pas à arrêter une fuite de gaz en fermant la zone de congé de vanne de la bouteille de GPL et appelez le service d’incendie!

• L’appareil d’utilisation extérieure du gaz n’est pas conçu pour être installé sur ou dans un bateau.

• L’appareil d’utilisation extérieure du gaz n’est pas conçu pour être installé sur ou dans un VR.

• Ne tentez jamais de raccorder ce gril au système de GPL autonome d’une tente- caravane ou d’une autocaravane.

• RISQUE DE SUFFOCATION – Petites pièces. Déconseillé aux enfants de moins de 3 ans. Consignes de sécurité

• Avant d’ouvrir la valve du réservoir de GPL, vérifiez que l’écrou de raccord est bien serré.

• Lorsque vous n’utilisez pas le gril, mettez tous les boutons de réglage et la valve du réservoir de GPL en position d’arrêt.

• Ne déplacez jamais le gril lors de l’utilisation ou pendant qu’il est encore chaud.

• Certaines surfaces seront chaudes pendnat l’utilisation de l’appareil. Utilisez des ustensiles de cuisson à long manche et des gants afin d’éviter les brûlures et les éclaboussures.

• Le brûleur latéral et la tablette latérale supportent une charge maximale de 10 lb.

• Le plateau ou le réservoir d’écoulement de la graisse doit être en place quand vous utilisez le gril et être vidé après chaque utilisation. N’enlevez pas le plateau ou le réservoir d’écoulement de la graisse avant que le gril ne soit complètement refroidi.

• Si vous remarquez que de la graisse ou qu’une autre matière chaude s’égoutte du gril sur la valve, le tuyau ou le régulateur, coupez immédiatement l’alimentation en gaz. Déterminez l’origine du problème, corrigez-le, puis nettoyez et inspectez le système de valve, le tuyau ou le régulateur avant de continuer. Effectuez un essai d’étanchéité.

• Nettoyez souvent le gril, de préférence après chaque emploi. Si une brosse avec soies est employée pour nettoyer les surfaces de cuisson du gril, assurez-vous qu’aucune soie ne reste sur les surfaces avant de procéder à la cuisson. Il est déconseillé de nettoyer les surfaces de cuisson alors que le gril est chaud.

• Gardez les orifices du cylindre (chariot du gril) dégagés et libres de tout débris.

• Ne rangez pas d’objets ou de matériaux à l’intérieur du chariot du gril et contribuant à bloquer la circulation d’air dans la partie inférieure du tableau de commande ou de la cuvette du foyer.

• Le régulateur peut émettre un bourdonnement ou un sifflement en cours de fonctionnement. Cela n’affecte ni la sécurité ni le bon fonctionnement du gril.

• En cas de problème avec votre gril, consultez la section «Dépannage».

• Si du givre se forme sur le régulateur, fermez le gril immédiatement, ainsi que la valve du réservoir de GPL. Cela indique que le réservoir est défectueux et qu’il ne faut l’utiliser avec aucun appareil. Adressez-vous au fournisseur de gaz! AVERTISSEMENT AVERTISSEMENT Pour utiliser votre gril en toute sécurité et pour éviter des blessures graves :

• Ne laissez pas les enfants utiliser le gril ou jouer à proximité de celui-ci.

• Gardez l’espace autour du gril propre et libre de tout matériel inflammable.

• Ne bouchez pas les trous situés sur les côtés ou à l’arrière du gril.

• Vérifiez périodiquement les flammes du brûleur.

• Ne vous servez du gril que dans un endroit bien aéré. Ne l’utilisez JAMAIS dans un endroit fermé comme un abri d’auto, un garage, un porche, un patio couvert ou sous toute surface surplombante quelle qu’elle soit.

• N’utilisez pas de charbon ni de briquettes en céramique dans un gril à gaz.

• Ne couvrez pas les grilles avec des feuilles d’aluminium ou tout autre matériau. Cela empêchera la ventilation du brûleur et sera à l’origine de conditions potentiellement dangereuses pouvant entraîner des dommages matériels ou des blessures graves.

• Gardez une distance d’au moins 1 m (3 pieds) entre le gril et tout mur ou surface. Gardez une distance de 3 m (10 pi) entre le gril et tout objet inflammable ou toute source d’ignition telle que la veilleuse d’un chauffe-eau, un appareil électroménager sous tension, etc.

• N’essayez JAMAIS d’allumer un brûleur lorsque le couvercle du gril est fermé. Une accumulation de gaz non brûlé à l’intérieur d’un gril fermé constitue un danger.

• N’utilisez pas le gril lorsque le réservoir de GPL n’est pas dans la position appropriée telle que spécifiée dans les instructions d’assemblage.

• Refermez toujours la valve du réservoir et enlevez l’écrou de raccord avant de déplacer le réservoir de GPL de sa position de fonctionnement.

• Résidents d’appartements:

• Renseignez-vous auprès de l’administration pour connaître quelles sont les exigences et les codes d’incendie applicables à l’utilisation d’un gril à gaz dans votre immeuble. Si l’utilisation du gril est permise, utilisez-le à l’extérieur au rez- de-chaussée à une distance de 1 m (3 pi) des murs ou des rampes. Ne l’utilisez pas sur un balcon ou en dessous de celui-ci.

• Il n’est pas possible d’éteindre des incendies de graisse en fermant le couvercle. Les grils sont bien aérés pour des raisons de sécurité.

• N’utilisez pas d’eau pour éteindre un incendie de graisse. Cela pourrait causer des blessures. Si un incendie de graisse se déclare, fermez les boutons et l’alimentation en gaz du réservoir de GPL.

• Ne laissez pas le gril sans surveillance lorsque vous le préchauffez ou que vous brûlez les résidus de nourriture au maximum. Si le gril n’a pas été nettoyé régulièrement, un incendie de graisse peut se déclarer et endommager l’appareil.

• Faites fonctionner la plaque chauffante avec le couvercle fermé pendant 10 minutes max! AVERTISSEMENT Fermez les boutons de contrôle et le gaz au niveau du réservoir ou de la source d’alimentation quand l’appareil n’est pas utilisé. ATTENTION Allumage

• Ne pas se pencher sur le gril au moment de l’allumage.

1. Ouvrir le couvercle avant de l’allumer l’appareil ou du réallumer.

2. Pour allumer, appuyez sur le bouton de commande du brûloir et faites-le

tourner doucement (2 à 3 secondes) vers . Le dispositif d’allumage devrait émettre plusieurs clics.

3. Si l’allumage ne se fait pas après 5 secondes, éteignez le brûleur en le mettant

en position , attendez 5 minutes et répétez la procédure d’allumage.

4. Si le dispositif d’allumage ne fonctionne pas, suivez les instructions relatives à

l’allumage avec des allumettes. Allumage avec une allumette

• Ne pas se pencher sur le gril au moment de l’allumage.

1. Ouvrir le couvercle avant de l’allumer l’appareil.

2. Placez l’allumette dans le support d’allumette (pendant du panneau latéral du

gauche du gril). Allumez l’allumette, puis allumez le brûleur en introduisant l’allumette et le porte-allumettes dans l’espace situé sous la plaque. pousser et tourner lentement (2 à 3 secondes) le bouton BRÛLEUR D’ALLUMAGE vers HAUTE . Assurez-vous que le brûleur s’est allumé et qu’il le reste. Si le brûleur ne s’allume PAS dans les 5 secondes, mettez tous les boutons de contrôle des brûleurs en position d’arrêt, attendez 5 minutes, puis répétez la procédure d’allumage. Si le brûleur ne s’allume pas lorsque la valve est ouverte, le gaz continuera de s’échapper du brûleur et pourrait s’enflammer accidentellement et causer des blessures. Vérification du réglage de la flamme

• Enlevez les grilles. Allumez les brûleurs et tournez les boutons de la position maximale à la position minimale. La flamme doit être plus petite en position minimale qu’en position maximale. Effectuez également une vérification de la flamme sur le brûleur latéral. Effectuez toujours une vérification du réglage de la flamme avant chaque utilisation. Si vous ne voyez que de petites flammes, consultez le paragraphe « Baisse soudaine ou faible flamme » de la section Dépannage. Pour éteindre le gril

• Tournez tous les boutons en position d’arrêt. Vérification du système de valve

• Important : Mettez les boutons en position d’arrêt . Pour vérifier les valves, poussez et relâcher les boutons de commande. Ces derniers devraient revenir en position initiale par effet de ressort. Si ce n’est pas le cas, remplacez l’assemblage de valve avant d’utiliser le gril. Tournez les boutons en position minimale , puis de nouveau en position d’arrêt . Les valves doivent tourner facilement. Entreposage de votre gril

• Laissez le gril refroidir complètement.

• Retirez le réservoir de propane et posez le capuchon protecteur sur la soupape de sortie filetée.

• Nettoyez les grilles de cuisson.

• Entreposez le gril dans un endroit sec.

• Couvrez le gril s’il est entreposé à l’extérieur. Le fabricant offre un choix complet de couvertures de gril à charbroil.com.

• Lorsque vous voulez réutiliser le gril après une période d’entreposage, suivez les instructions de « Nettoyage du brûleur » avant d’allumer le gril. Intensité maximale (HIGH) Intensité minimale (LOW)CHARBROIL.COMPage 15

UTILISATION ET ENTRETIEN

ATTENTION AUX ARAIGNÉES! Si votre gril devient difficile à allumer ou que la flamme est faible, vérifiez et nettoyez les tubes venturi et les brûleurs. Des araignées ou de petits insectes peuvent créer des problèmes de « retour de flamme » en construisant des nids et en pondant dans les tubes venturi ou les brûleurs et en obstruant ainsi l’écoulement de gaz. Le gaz refoulé peut s’enflammer derrière le tableau de commande. Ce retour de flamme peut endommager le gril et causer des blessures. Afin de prévenir les retours de flamme et de garantir le bon fonctionnement du brûleur et du tube venturi, il faut retirer et nettoyer l’assemblage lorsque l’appareil n’a pas été utilisé depuis longtemps. ATTENTION

ARAIGNÉES ET TOILES À L’IN-

Votre graveur peut être différent Nettoyage général du gril

• Pièces de plastique : lavez à l’eau savonneuse chaude et séchez en essuyant.

• N’utilisez pas de Citrisol, de produits de nettoyage abrasifs, d’agents de dégraissage ou de produits de nettoyage de gril concentré sur les pièces en plastique. Cela pourrait les endommager et causer des défaillances dans leur fonctionnement.

• Surfaces en porcelaine : la composition de ces surfaces étant semblable au verre, la plupart des résidus peuvent être nettoyés avec un chiffon à l’aide d’une solution de bicarbonate de sodium et d’eau ou d’un nettoyant spécialement formulé. Utilisez de la poudre à récurer non abrasive pour les taches tenaces.

• Surfaces peintes : lavez avec un détergent doux ou avec un nettoyant non abrasif et de l’eau chaude savonneuse, puis essuyez avec un chiffon doux non abrasif.

• Surfaces d’acier inoxydable : afin de conserver l’apparence de qualité supérieure de votre gril, lavez les surfaces d’acier inoxydable au moyen de détergent doux et d’eau chaude savonneuse puis essuyez-les au moyen d’un chiffon doux après chaque utilisation. Les dépôts de graisse cuits sur la surface peuvent nécessiter l’utilisation d’un tampon nettoyeur en plastique abrasif. Frottez dans le sens du fini afin d’éviter d’endommager les surfaces. N’utilisez pas de tampon abrasif sur les endroits comportant des éléments graphiques.

• Surfaces de cuisson : Si une brosse avec soies est employée pour nettoyer les surfaces de cuisson du gril, assurez-vous qu’aucune soie ne reste sur les surfaces avant de procéder à la cuisson. Il est déconseillé de nettoyer les surfaces de cuisson alors que le gril est chaud. Entretien de la plaque de cuisson

• Première utilisation

• Avant d’utiliser votre plaque de cuisson, lavez-la soigneusement avec un liquide vaisselle doux pour enlever le revêtement de protection appliqué pour l’expédition. Rincez-la à l’eau chaude et séchez-la complètement avec un chiffon doux ou un essuie-tout. NE LA LAISSEZ JAMAIS SÉCHER À L’AIR. Apprêtez maintenant la plaque de cuisson pour prévenir la rouille et éviter que les aliments collent.

• Une huile de cuisson à point de fumée élevé (comme l’huile d’avocat, d’olive ou de canola) est recommandée pour l’apprêt initial. Étendez une fine couche d’huile sur toute la surface, y compris les parois et les coins, avec un essuie-tout. Allumez la plaque de cuisson et laissez-la chauffer à feu vif pendant 20 à 30minutes, couvercle fermé. Éteignez les brûleurs et laissez la plaque de cuisson refroidir. Votre plaque de cuisson devrait présenter une surface noire, lisse et brillante. Votre plaque de cuisson est maintenant prête à l’emploi.

• Prévention de la rouille

• Renouvelez fréquemment l’apprêt de votre plaque de cuisson, surtout si elle est neuve. Si de la rouille se forme, cela signifie que la plaque de cuisson n’a pas été suffisamment apprêtée ou que l’apprêt a brûlé. Frottez la tache de rouille avec une brosse dure ou de la laine d’acier. Appliquez à nouveau une couche d’huile de cuisson et apprêtez à nouveau la plaque.

• Ne brûlez pas les restes d’aliments après les avoir grillés. Si des particules alimentaires ou de l’huile restent sur la plaque de cuisson, essuyez-les ou brossez-les vers le bac de récupération des graisses. Il n’y a pas de mal à laisser un peu d’huile sur la surface de la plaque de cuisson, cela permet de la recouvrir d’une couche protectrice. Plus vous utiliserez votre plaque de cuisson, plus l’entretien sera facile. Pour devoir effectuer l’entretien minimum seulement, rangez votre appareil dans un endroit sec. Si vous stockez votre plaque de cuisson pendant une période prolongée, appliquez une fine couche d’huile de cuisson sur votre plaque, puis essuyez-la avec un essuie-tout.CHARBROIL.COMPage 16 Nettoyage de l’assemblage du brûleur Suivez ces instructions pour nettoyer ou remplacer des pièces du brûleur ou si vous éprouvez de la difficulté à allumer le gril.

1. Fermez tous les boutons de réglage, ainsi que la valve du réservoir de gaz.

2. Retirez la plaque de cuisson (Figure A).

3. Suppression de pièces de fixation brûleurs (Figure B).

4. Détacher électrode de brûleur.

REMARQUE: la suppression / Détachement de la méthode dépend de la configuration du brûleur. Voir les différentes configurations dans les illustrations ci-dessous.

5. Soulevez chaque brûleur avec soin en l’éloignant des ouvertures du système de valve.

Nous recommandons trois façons de nettoyer les tubes des brûleurs. Choisissez celle qui vous semble la plus facile. (A) Faites un petit crochet à l’aide d’un fil raide (un cintre léger fait très bien l’affaire). Passez le crochet à plusieurs reprises dans chaque tube de brûleur. (B) En utilisant un goupillon étroit à manche souple (ne vous servez pas d’une brosse métallique en laiton), passez-en les poils plusieurs fois dans chaque tube de brûleur. (C) Portez des lunettes de sécurité : servez-vous d’un tuyau à air pour forcer un jet d’air dans le tube du brûleur qui sortira par les orifices de combustion. Examinez chaque orifice afin de vous assurer que de l’air sort par chacun des trous.

6. Passez une brosse métallique sur toute la surface extérieure du brûleur pour

enlever les résidus de nourriture et les saletés.

7. Nettoyez tout orifice bouché avec un fil raide tel qu’un trombone déplié.

8. Vérifiez si les brûleurs ne sont pas endommagés. En raison de l’usure normale

et de la corrosion, certains trous peuvent s’être agrandis. Si vous notez de larges fissures ou de grands trous, remplacez le brûleur.

9. Fixez l’électrode au brûleur.

10. Replacez soigneusement les brûleurs.

11. Fixez les brûleurs dans le foyer.

12. Remettez la plaque de cuisson.

13. Avant d’utiliser à nouveau le gril pour la cuisson, faites un « essai d’étanchéité »

et une « vérification du réglage de la flamme ».

UTILISATION ET ENTRETIEN

TRÈS IMPORTANT : les tubes de brûleur doivent entrer à nouveau dans les ouvertures de la valve. Voir les schémas à droite. Manière correcte de fixer le brûleur au système de valve FIGURE A FIGURE B Foyer Électrode Fouiller au large de l’électrode avec une lame de tournevis platCHARBROIL.COMPage 17

La présente garantie n’est valide que pour les appareils achetés auprès d’un détaillant autorisé. Le fabricant garantit à l’acheteur initial, et uniquement celui-ci, que le produit est exempt de tout défaut de matériel et de main-d’œuvre, dans la mesure où il a été assemblé correctement, qu’il est utilisé de façon normale et raisonnable à des fins personnelles, et ce, pendant la durée de la période indiquée ci-dessous et commençant le jour de la d’achat du produit*. Le fabricant se réserve le droit de demander au client que les pièces défectueuses lui soient expédiées, port ou fret prépayé, pour fins d’examen. *Remarque : dans la mesure où le client inscrit le produit et fournit un exemplaire du reçu de caisse ou de la facture portant la date de l’achat, la période de couverture de la garantie sera étendue de façon à commencer à la date d’achat du produit. L’acheteur initial assume la responsabilité de l’ensemble des frais d’expédition pour le remplacement de pièces en vertu des modalités de la présente garantie limitée. Cette garantie limitée n’est valide qu’aux États-Unis et au Canada; elle n’est en vigueur que pour l’acheteur initial du produit et n’est pas transférable. Le fabricant exigera une preuve de la date d’achat. Par conséquent, vous devez conserver votre reçu de caisse ou votre facture. L’enregistrement du produit ne constitue pas une preuve d’achat. Il n’appartient pas au fabricant de tenir un dossier des achats des clients. La présente garantie limitée vise UNIQUEMENT le fonctionnement du produit et elle ne touche donc pas les questions esthétiques, telles les égratignures, les bosses, la corrosion ou la décoloration causée par la chaleur, des nettoyants abrasifs ou chimiques, quelque outil que ce soit employé lors de l’assemblage ou de l’installation de l’appareil, la rouille en surface, ni la décoloration des surfac- es en acier inoxydable. La peinture n’est pas garatie et requiert des retouches. Rouille n’est pas considéré comme un matériel de fabrication ou de défaut. La présente garantie limitée ne couvre pas le remboursement de frais associés à un inconvénient, à une perte de nourriture, à des blessures personnelles ou au bris de biens matériels. ÉLÉMENTS NON REMBOURSÉS PAR LE FABRICANT : 1. Frais d’expédition, service régulier ou accéléré, tant pour une pièce couverte par la garantie que pour une pièce de rechange.

2. Visite d’un réparateur à votre domicile.

3. Les réparations lorsque le produit est employé à des fins autres qu’un usage normal résidentiel pour une seule famille. 4. Des dommages, des défaillances ou des difficultés de fonctionnement découlant d’un accident, d’une modification, d’une manipulation négligente, d’une mauvaise utilisation, d’un usage abusif, d’un incendie, d’une inondation, d’une catastrophe naturelle, d’une installation ou d’un entretien inadéquats, d’un montage non conforme aux codes de l’électricité et de plomberie en vigueur, ou de l’utilisation de produits non approuvés par le fabricant.

5. Toute perte de nourriture causée par une défaillance du produit ou des difficultés de fonctionnement.

6. Les pièces de rechange ou les coûts de la main-d’œuvre pour un appareil ayant fonctionné hors des États-Unis ou du Canada.

7. Le ramassage et la livraison du produit.

8. La réparation de pièces ou de systèmes suite à des modifications non autorisées apportées au produit.

9. Le démontage ou la réinstallation de l’appareil.

STIPULATION D’EXONÉRATION DE GARANTIES et LIMITATION DES RECOURS La réparation ou le remplacement d’une pièce défectueuse constitue votre seul recours en vertu des modalités de la présente garantie limitée. En cas de problèmes de disponibilité des pièces, le constructeur se réserve le droit de remplacer des pièces similaires qui sont également fonctionnels. Le fabricant n’assume aucune responsabilité pour tout dommage consécutif ou accessoire découlant d’une violation soit de la présente garantie soit de toute autre garantie tacite, ou pour une défaillance ou des dommages résultant d’une calamité naturelle, d’un entretien inadéquat, d’un incendie de graisse, d’un accident, d’une modification apportée à l’appareil, du remplacement de pièces par une personne autre que le fabricant, d’un mauvais usage, du transport, d’une utilisation commerciale, d’un usage abusif, de la présence d’environnements hostiles (temps non clément, catastrophes naturelles, altération par les animaux), d’une installation inadéquate ou non conforme aux codes locaux, ou des instructions imprimées du fabricant. LA PRÉSENTE GARANTIE LIMITÉE CONSTITUE L’UNIQUE GARANTIE EXPLICITE ÉMISE PAR LE FABRICANT. LE FABRICANT NE FORMULE AUCUNE DÉCLARATION NI DESCRIPTION DE RENDE- MENT ASSOCIÉE AU PRODUIT, PEU IMPORTE OÙ CELLE-CI POURRAIT FIGURER, SAUF DANS LES ÉNONCÉS DE LA PRÉSENTE GARANTIE LIMITÉE. TOUTE PROTECTION DE GARANTIE TACITE DÉCOULANT DES LOIS D’UN ÉTAT OU D’UNE PROVINCE, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE OU OBJECTIF PARTICULIER., SE LIMITE À LA DURÉE DE LA PRÉSENTE GARANTIE LIMITÉE. Ni les représentants commerciaux ni les détaillants vendant l’appareil n’ont l’autorisation de produire une garantie supplémentaire ni de promettre des recours s’ajoutant à ceux mentionnés ci-dessus, qu’ils soient ou non compatibles avec ceux-ci. Dans tous les cas, la responsabilité maximale du fabricant ne pourra dépasser le prix d’achat de l’appareil payé par l’acheteur initial. REMARQUE : certains États ou certaines provinces n’autorisent pas les exclusions ou les restrictions de dommages consécutifs ou accessoires, de sorte qu’il est possible que certaines des restric- tions ou exclusions ci-dessus ne s’appliquent pas à vous. La présente garantie limitée vous donne des droits juridiques spécifiques qui sont exposés aux présentes. Il est possible que vous disposiez d’autres droits qui peuvent varier d’un État et d’une province à l’autre. Dans l’État de Californie uniquement, si la remise en état ou le remplacement du produit n’est pas commercialement possible, le détaillant ayant vendu l’appareil ou le fabricant rembourseront le montant payé par l’acheteur, et déduiront une somme directement proportionnelle à l’utilisation par l’acheteur initial avant la découverte de la non-conformité. De plus, dans l’état de Californie uniquement, vous pouvez rapporter l’appareil au détaillant qui vous a vendu le produit afin de bénéficier des privilèges que vous donne la présente garantie limitée. Si vous désirez qu’une obligation, quelle qu’elle soit, soit exécutée en vertu de la présente garantie limitée, vous devez écrire à : Consumer Relations P. O. Box 1240 Columbus, GA 31904-1240 Les retours de marchandise des clients ne seront acceptés que si une autorisation de retour (Return Authorization) valide a été obtenue au préalable. Les retours autorisés doivent être clairement identifiés par leur numéro sur l’extérieur de l’emballage. De plus, le fret ou les frais d’expédition doivent être prépayés. Tout retour de marchandise d’un client qui ne satisfait pas à ces critères sera refusé. PORTÉE DE LA COUVERTURE PÉRIODE DE COUVERTURE TYPE DE DÉFAILLANCES COUVERTES Toutes les parties 2 ans à compter de la date d’achat * Perforation, Défauts de fabrication et de matériel UniquementCHARBROIL.COMPage 18

Réf. Qté Description

17 1 ÉTAGÈRE LATÉRALE

• Replace cracked or broken electrodes.CHARBROIL.COMPage 38 URGENCES : si une fuite de gaz ne peut pas être arrêtée, ou si un incendie se propage en raison d’une fuite de gaz, appelez le service d’incendie. Dépannage Urgences Cause possible Prévention/Solution Fuite de gaz sur un tuyau cassé, coupé ou brûlé. Fuite de gaz du réservoir de GPL. Fuite de gaz de la valve du réservoir de GPL. Fuite de gaz entre le réservoir de GPL et le raccord du régulateur. Feu sortant du panneau de commande. Feu de graisse ou grosses flammes continues au dessus de la surface de cuisson.

• Défaillance mécanique due à la rouille ou à une mauvaise manipulation.

• Défaillance de la valve du réservoir due à une mauvaise manipulation ou à une défaillance mécanique.

• Une installation inadéquate, un raccord pas assez serré et une défaillance du joint d’étanchéité en caoutchouc du robinet de la bouteille de gaz.

• Feu dans le tube du brûleur au niveau du brûleur dû à un blocage.

• Accumulation excessive de graisse autour du brûleur.

• Fermez l’alimentation en gaz au niveau du réservoir ou à la source au niveau du système de distribu- tion du gaz naturel. Cessez d’utiliser ce produit et remplacer la vanne / tuyau / régulateur. Une fois valve / tuyau / régulateur remplacé conduite vérification de fuite complète par manuel.

• Remplacez le réservoir de gaz.

• Fermez l’alimentation en gaz au niveau de la valve du réservoir de GPL. Rapportez le réservoir de GPL au fournisseur.

• Fermer le robinet de la bouteille de gaz propane. Enlever le détendeur de la bouteille de gaz et inspecter visuellement le joint d’étanchéité en caoutchouc dans le robinet de la bouteille de gaz pour voir s’il est défectueux. Si c’est le cas ou s’il est impossible de réparer la fuite, remplacer la bouteille de gaz propane. Voir Essai d’étanchéité de la bouteille de gaz propane et Branchement du détendeur à la bouteille de gaz propane.

• Fermez tous les boutons de réglage, ainsi que la valve du réservoir. Laissez le couvercle ouvert pour permettre aux flammes de s’éteindre. Une fois le feu éteint et l’appareil refroidi, enlevez le brûleur et inspectez-le afin d’identifier la présence de rouille ou de nids d’araignées. Consultez les pages concernant les dangers naturels et celles sur le nettoyage du brûleur.

• Fermez tous les boutons de réglage, ainsi que la valve du réservoir. Laissez le couvercle ouvert pour permettre aux flammes de s’éteindre. Une fois le refroidissement terminé, enlevez les particules d’aliments et la graisse accumulés à l’intérieur du foyer, du plateau d’écoulement de la graisse et des autres surfaces. Problème Cause possible Prévention/Solution Le dispositif d’allumage n’allume pas le(s) brûleur(s). (Voir également la section Dépan- nage pour les dispositifs d’allumage électroniques) suite à la page suivante. PROBLÈMES RELATIFS AU GAZ :

• Vous essayez d’allumer le mauvais brûleur.

• Le brûleur n’est pas branché au système de valve.

• Le brûleur est obstrué.

• Le gaz ne circule pas.

• L’écrou de raccord et le réservoir de GPL ne sont pas complètement branchés. PROBLÈMES ÉLECTRIQUES :

• L’électrode est fendue ou cassée. Des étincelles se produis- ent à l’endroit de la fissure.

• La pointe de l’électrode n’est pas placée au bon endroit. (Ne s’applique pas SUREFIRE)

• Des fils ou l’électrode sont couverts de résidus de cuisson.

• Les fils sont débranchés ou le contact est mauvais.

• Court-circuit (étincelles) entre le dispositif d’allumage et l’électrode.

• La pile est épuisée. ALLUMAGE ÉLECTRONIQUE :

• Pas d’étincelles, pas de bruit d’allumage.

• Pas d’étincelles, quelques bruits d’allumage.

• Les étincelles sont présentes, mais pas au niveau de l’électrode ou pas à pleine puissance.

• Voir les instructions sur le panneau de commande et dans la section Utilisation et entretien.

• Assurez-vous que le système de valve est bien inséré dans les tubes du brûleur.

• Assurez-vous que les tubes du brûleur ne sont pas obstrués par des toiles d’araignées ou par d’autres matières. Voir la section sur le nettoyage et l’entretien.

• Vérifiez que le réservoir de GPL n’est pas vide. Si le réservoir de GPL n’est pas vide, consultez l’article « Baisse subite de la circulation du gaz ».

• Tournez l’écrou de raccord d’environ un demi-tour ou de trois quarts de tour supplémentaire jusqu’à ce qu’il soit bloqué à fond. Ne serrez qu’à la main - n’utilisez pas d’outils.

• Remplacez la ou les électrodes. Brûleurs principaux :

• La pointe de l’électrode doit être orientée vers l’orifice de gaz du brûleur. La distance doit se situer entre 1/8 po et 1/4 po. Ajustez au besoin. Brûleur latéral :

• La pointe de l’électrode doit être orientée vers l’orifice de gaz du brûleur La distance doit se situeren- tre 1/8 po et 3/16 po. Ajustez au besoin.

• Nettoyez les fils ou les électrodes au moyen d’alcool à friction et d’un chiffon propre.

• Rebranchez les fils ou remplacez les électrodes et les fils.

• Remplacez le câble d’allumage ou l’électrode.

• Remplacez par une nouvelle pile alcaline.

• Reportez-vous à la section I du système d’allumage électronique.

• Reportez-vous à la section II du système d’allumage électronique.

• Reportez-vous à la section III du système d’allumage électronique. Le brûleur ne s’allume pas avec des allumettes.

• See “Match-Lighting” section of Use and Care.CHARBROIL.COMPage 39 Dépannage (suite) Dépannage – Allumage électronique Problème Cause possible Prévention/Solution Baisse subite du flux de gaz ou flamme faible.

• La soupape de remplissage excessif a été déclenchée.

• Vérifiez que le réservoir de GPL contient bien du gaz.

• Fermez les boutons, attendez 30 secondes et allumez le gril. Si les flammes sont toujours faibles, fermez les boutons et la valve du réservoir. Débranchez le régulateur. Rebranchez le régulateur et faites un essai d’étanchéité. Ouvrez la valve du réservoir, attendez 30 secondes, puis allumez le gril. Les flammes s’éteignent. • Vents forts ou rafales.

• La soupape de remplissage excessif a été déclenchée.

• TSe placer devant le gril pour faire face au vent ou augmenter la hauteur de la flamme en tournant le robinet de gaz au maximum.

• Remplissez le réservoir de gaz.

• Reportez-vous à la section « Baisse subite de l’écoulement du gaz » ci-dessus. Flambées soudaines. • Accumulation de graisse.

• Excès de gras dans la viande.

• Température de cuisson excessive.

• Nettoyez les brûleurs et la partie intérieure du gril ou du foyer.

• Enlevez le gras de la viande avant la cuisson.

• Ajustez (abaissez) la température selon le cas. Incendie de graisse persistant. • Graisse coincée par l’accumulation de nourriture autour du système du brûleur.

• Tournez les boutons en position d’arrêt (OFF). Fermez l’alimentation en gaz au niveau du réservoir de GPL. Laissez le couvercle en position et laissez le feu s’épuiser. Lorsque le gril a refroidi, enlevez et nettoyez toutes les pièces. Retour de flamme... (incendie dans les tubes du brûleur).

• Le brûleur ou les tubes du brûleur sont bloqués. • Tournez les boutons en position d’arrêt (OFF). Nettoyez les brûleurs ou les tubes de brûleur. Voir la section sur le nettoyage du brûleur du manuel d’utilisation et d’entretien. Un brûleur ne s’allume pas à partir d’autres brûleurs.

• Accumulation de graisse ou de particules d’aliments dans le(s) extrémité(s) des renforts de tube.

• Nettoyez le(s) renfort(s) de tube au moyen d’une brosse métallique. Problème (allumage) Cause possible Vérification de la procédure Prévention/Solution SECTION I Pas d’étincelles apparaissent à tout moment des électrodes d’allumage électronique Buttonis pressés, pas de bruit peut être entendu à partir de bougies module.

• La pile n’est pas installée correcte- ment.

• La pile est épuisée.

• Le bouton n’est pas installé correctement.

• Le module de production d’étincelles est défectueux.

• Vérifiez l’orientation de la pile.

• Cette pile a-t-elle déjà été utilisée?

• Vérifiez que le filetage est bien engagé. Le bouton doit se déplacer librement de haut en bas.

• Si aucune étincelle n’est produite avec une nouvelle pile et un bon raccord de fils, le module est défectueux.

• Installez la pile (assurez-vous que les polarités « - » et « + » sont orientées correctement, avec le côté « + » sur la fin de la PAC.)

• Remplacez la pile avec une nouvelle pile alcaline.

• Desserrez l’assemblage du capuchon du bouton et installez-le de nouveau, en vous assurant que le filetage est aligné et engagé complètement.

• Remplacez le module d’étincelles. SECTION II Pas d’étincelles apparaissent à tout moment des électrodes d’allumage électronique Buttonis pressé, le bruit peut être entendu à partir de bougies module.

• Les fils de sortie ne sont pas branchés.

• Les fils de sortie sont-il branchés et étanches?

• Enlevez et rebranchez tous les fils de sortie du module et des électrodes. SECTION III Des étincelles sont présentes, mais pas vis-à-vis de toutes les électrodes ou alors, les étincelles ne sont pas à pleine puissance.

• Les fils de sortie ne sont pas branchés.

• Amorçage d’arc électrique loin des brûleurs.

• Les électrodes sont mouillées.

• Les électrodes sont fendues ou cassées. Des étincelles apparaissent à l’endroit de la fissure.

• Les fils de sortie sont-il branchés et étanches?

• Si possible, observez le gril dans l’ob- scurité. Faites fonctionner le dispositif d’allumage et cherchez l’amorçage de l’arc entre les fils de sortie et le cadre du gril.

• Toutes les étincelles sont présentes, mais faibles ou lentes.

• Y-a-t-il une accumulation d’humidité sur l’électrode ou dans les ouvertures du brûleur?

• Examinez les électrodes pour d’éventu- elles fissures.

• Enlevez et rebranchez tous les fils de sortie du module et des électrodes.

• Si vous voyez des étincelles autres que celles des brûleurs, les fils d’isolation sont peut-être endommagés. Remplacez les fils.

• Remplacez la pile avec une nouvelle pile alcaline.

• Essuyez l’humidité avec une serviette de papier.

2023 Assemblée des instructions.
