Type de produit	Plaque de cuisson induction modulaire
Marque	Electrolux
Modèle	VTRAVERSE
Dimensions de découpe (module 38 cm)	749 x 496 mm (pour combinaison 2x38)
Dimensions de découpe (module 58 cm)	1149 x 496 mm (pour combinaison 2x58)
Dimensions de l'appareil (module 38 cm)	380 x 510 mm
Nombre de foyers	Modulable (2 à 4 selon combinaison)
Type de foyer	Induction
Alimentation électrique	230 V / 400 V triphasé (selon configuration)
Puissance totale max.	Jusqu'à 11 kW (selon combinaison)
Fonctions spéciales	ProBox, fonction Boost, détection de casseroles
Matériau de la surface	Vitrocéramique
Nettoyage	Produit spécifique pour vitrocéramique
Sécurité	Verrouillage enfant, arrêt automatique, indication de chaleur résiduelle
Accessoires fournis	ProBox, équerre de fixation VTRAVERSE, joint d'étanchéité
Compatibilité modulaire	Assemblage de plusieurs modules avec traverse de connexion
Indice de réparabilité	À consulter sur le site Electrolux

FOIRE AUX QUESTIONS - VTRAVERSE ELECTROLUX

Comment installer la plaque induction VTRAVERSE ?

L'installation nécessite une découpe du plan de travail selon les dimensions fournies dans la notice. Utilisez la traverse de connexion (accessoire) pour assembler plusieurs modules. Appliquez le joint d'étanchéité et remplissez les joints avec une silicone adaptée. Confiez l'installation électrique à un professionnel.

Quelle est la puissance maximale de la plaque VTRAVERSE ?

La puissance totale dépend de la combinaison des modules. Pour une configuration de deux modules de 38 cm, elle peut atteindre environ 7,4 kW. Pour une configuration de deux modules de 58 cm, jusqu'à 11 kW. Consultez l'étiquette signalétique de l'appareil pour les valeurs précises.

Comment nettoyer la vitrocéramique ?

Utilisez un produit spécialement conçu pour les vitrocéramiques. Appliquez quelques gouttes sur un chiffon doux, essuyez la surface puis séchez avec un chiffon propre. Évitez les produits abrasifs qui rayent la vitre.

Puis-je utiliser des casseroles en cuivre sur une plaque induction ?

Non, les casseroles en cuivre ne sont pas compatibles avec l'induction. Utilisez des ustensiles ferromagnétiques (fonte, acier émaillé ou inox adapté). Testez avec un aimant : s'il tient, la casserole est compatible.

Que faire si un code erreur s'affiche ?

Consultez la section 'Codes d'erreur' de la notice. Les codes courants indiquent une surchauffe (E2) ou une batterie de cuisine inadaptée (U). Éteignez la plaque et attendez quelques minutes. Si le problème persiste, contactez le service après-vente.

Comment activer le verrouillage enfant ?

Appuyez simultanément sur la touche de verrouillage (souvent représentée par un cadenas) pendant 3 secondes. Un voyant s'allume pour confirmer. Pour désactiver, répétez l'opération. Cette fonction empêche toute utilisation involontaire.

Quelles sont les dimensions de découpe pour une installation encastrée ?

Les dimensions varient selon la combinaison de modules. Par exemple, pour deux modules de 38 cm, la découpe est de 749 x 496 mm. Pour deux modules de 58 cm, 1149 x 496 mm. Respectez impérativement les cotes indiquées dans le manuel.

Puis-je combiner plusieurs modules VTRAVERSE entre eux ?

Oui, la plaque VTRAVERSE est conçue pour une installation modulaire. Utilisez la traverse de connexion (accessoire) pour relier les modules côte à côte. Veillez à aligner parfaitement les surfaces pour un joint de silicone uniforme.

Où trouver les pièces détachées pour ma plaque Induction Electrolux ?

Rendez-vous sur le site officiel d'Electrolux ou contactez un revendeur agréé. Vous pouvez également consulter la section 'Pièces détachées' de notice-facile.com. Ayez le numéro de modèle (VTRAVERSE) à portée de main.

Comment contacter le service après-vente Electrolux ?

Le service après-vente est joignable par téléphone (numéro indiqué dans la notice) ou via le formulaire de contact sur le site Electrolux. Préparez la référence de l'appareil et la date d'achat.

MODE D'EMPLOI VTRAVERSE ELECTROLUX

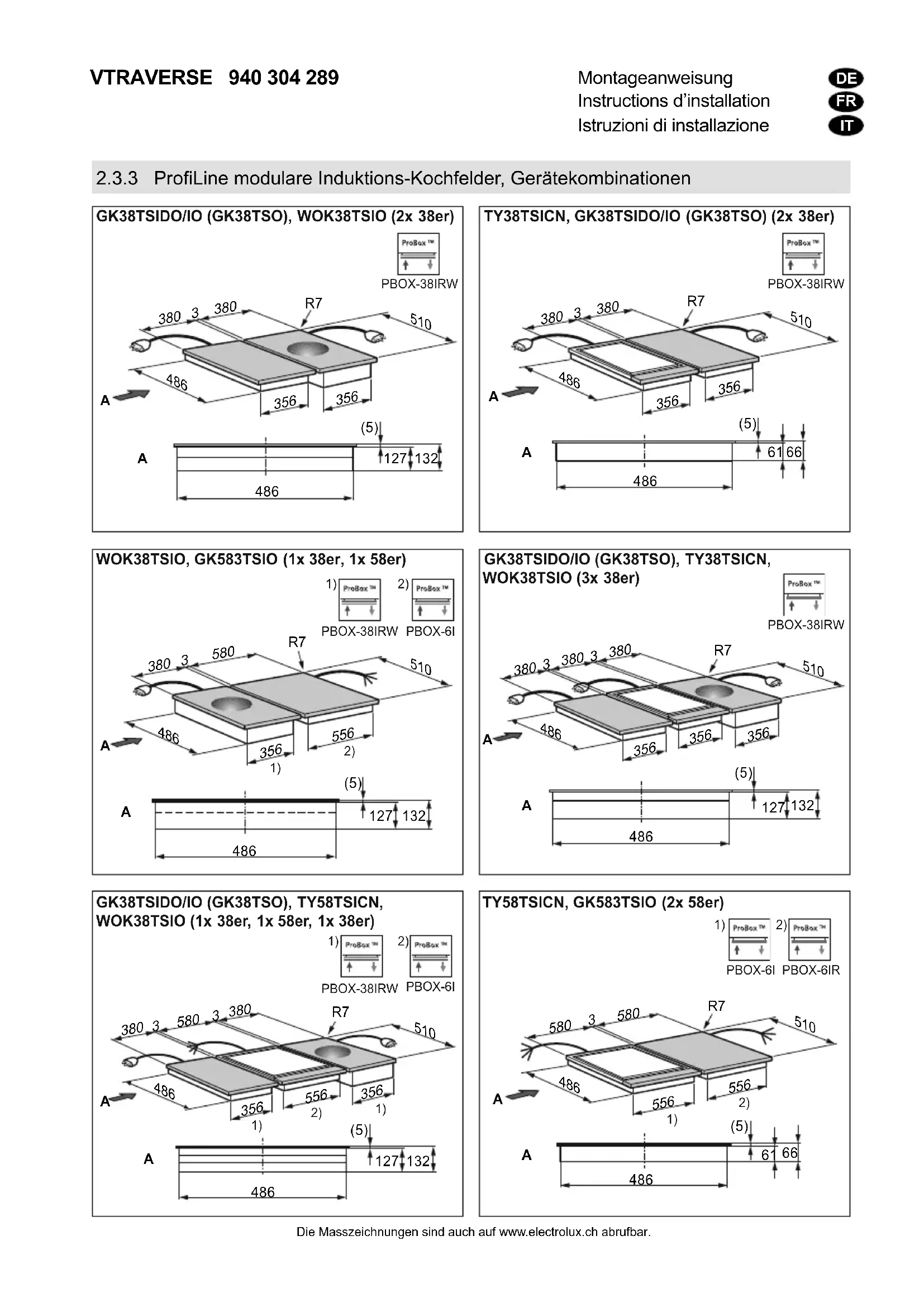

2.3.3 Plans de cuisson à induction modulaires ProfiLine, combinaisons d'appareils

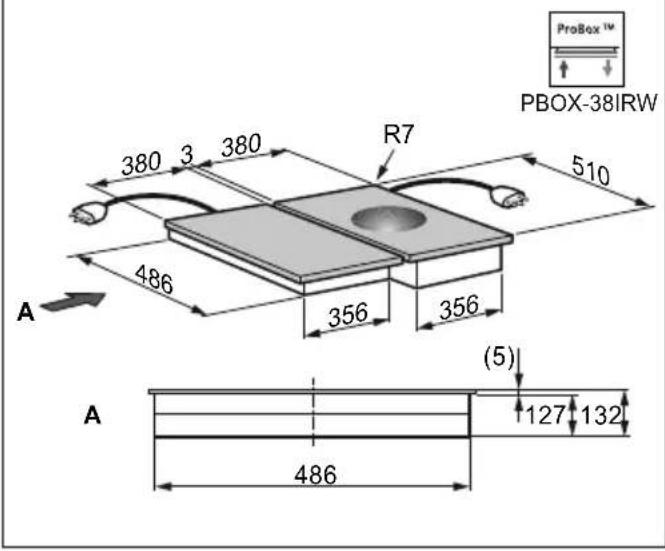

GK38TSIDO/IO (GK38TSO), WOK38TSIO (2x 38) TY38TSICN, GK38TSIDO/IO (GK38TSO) (2x 38)

WOK38TSIO, GK583TSIO (1x 38, 1x 58) GK38TSIDO

GK38TSIDO/IO (GK38TSO), TY58TSICN, WOK38TSIO (1x 38, 1x 58, 1x 38)

2.3.4 = Dimensions de découpe pour les plans de cuisson à induction modulaires ProfiLine, combinaisons d'appareils

Type	Découpe A x B [mm]	Distance min. C [mm]	Dimensions fente X x Y x Z [mm]	Raccordement	Ampérage [A]	Puissance [kW]	Type de câble*
GK38TSIDO/IO (GK38TSO), WOK38TSIO (2x 38)	749 x 496=42=769 x 516 x 8			Voir page 28
TY38TSICN, GK38TSIO (GK38TSO) (2x 38)	749 x 496=42=769 x 516 x 8
WOK38TSIO, GK583TSIO (1x 38, 1x 58)	949 x 496=42=969 x 516 x 8

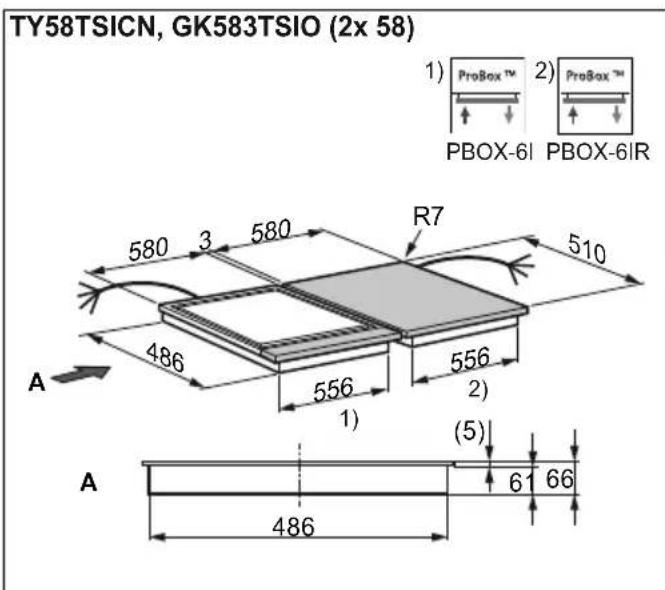

TY58TSICN, GK583TSIO (2x 58)	1149 x 496=42=1169 x 516 x 8

GK38TSIDO/IO (GK38TSO), TY38TSICN, WOK38TSIO (3x 38)	1132 x 496=4	2=1152 x 516 x 8	Voir page 28
GK38TSIDO/IO (GK38TSO), TY58TSICN, WOK38TSIO (1x 38, 1x 58, 1x 38)	1332 x 496=4	2=1352 x 516 x 8

* Le câble installé est important pour la sécurité et ne doit donc pas être retiré de l'appareil.

3.3 Aérateur de plan de cuisson ProfiLine

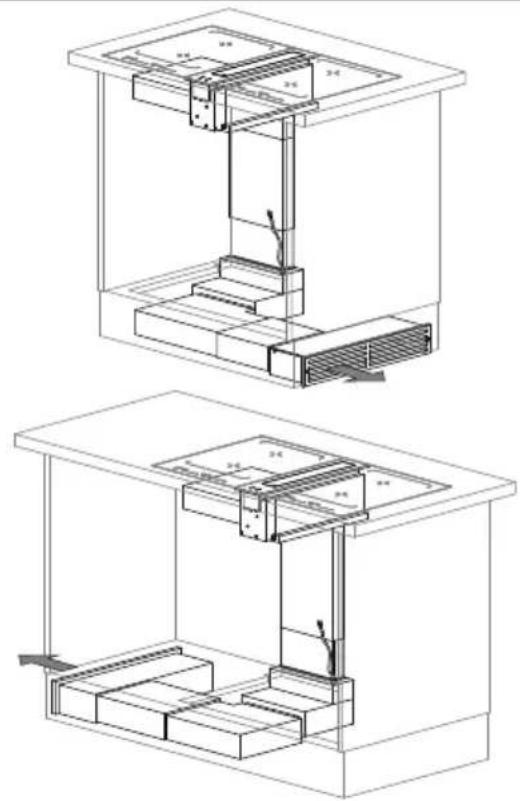

3.3.1 Agencement recyclage

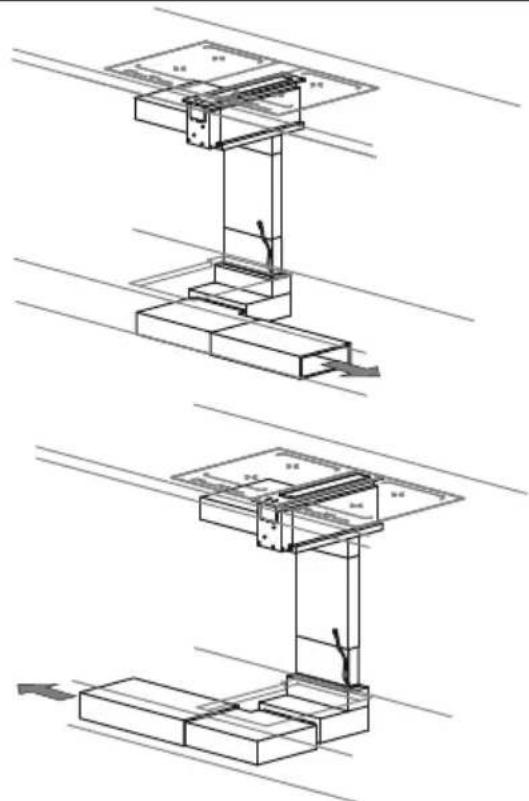

3.3.2 Agencement air d'évacuation

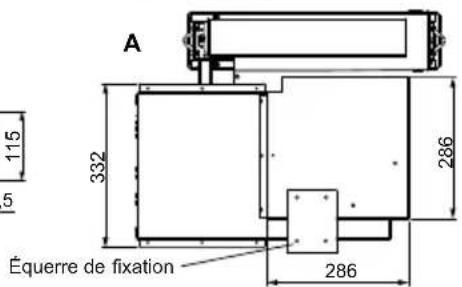

3.3.3 Dimensions de l'appareil pour l'aérateur du plan de cuisson ProfiLine

DMPL0140SW

Hausse de 20 mm (à produire par le client)

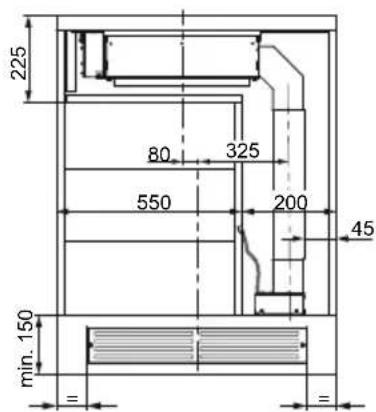

3.3.4 Dimensions du meuble pour l'aérateur du plan de cuisson ProfiLine

DMPL0140SW

A Panneau frontal neutre (requis, remplace PBOX ou TSB)
B Fond de protection (requis, remplace PBOX ou TSB)
C Paroi arrière (en option)
D Fond de finition (en option)
Le panneau frontal neutre, le fond de protection, la paroi arrière et le fond de finition doivent pouvoir être démontés.

3.3.5 Accessoires

KANAL550 (accessoire), métal, télescopique, 290 - 550 mm

BOGEN90 (accessoire), metall

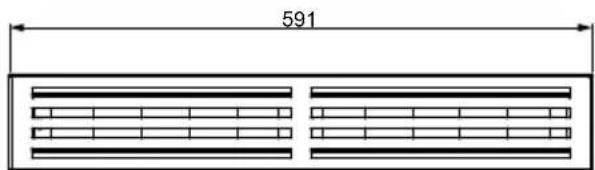

ULSLLF80 (accessoire)

Découpe: 556 x 96 mm

VTRAVERSE (accessoire) + équerre de fixation (fournie DMPL0140SW)

Avec 2 aérateur de plan de cuisson, installer l'équerre de montage.

3.4 Aérateur de plan de cuisson ProfiLine avec plan de cuisson, combinaisons d'appareils modulaires, encastrement à fleur

3.4.1 = Dimensions de découpe pour Aérateur de plan de cuisson ProfiLine avec plan de cuisson, combinaisons d'appareils modulaires, encastrement à fleur

Type	DécoupeA x B [mm]	Distancemin. C [mm]	Dimensions fenteX x Y x Z [mm]
GK38TSIDO/IO (GK38TSO),DMPL0140SW, GK38TSIDO/IO(GK38TSO)	867 × 496 = 50 = 887 × 516 × 8
TY38TSICN*, DMPL0140SW,GK38TSIDO/IO (GK38TSO)	867 × 496 = 50 = 887 × 516 × 8
GK38TSIDO/IO (GK38TSO),DMPL0140SW, WOK38TSIO**	867 × 496 = 50 = 887 × 516 × 8

* Position d'encastrement également interchangeable

** Le WOK38TSIO doit toujours être monté à droite.

Accessoires de montage: VTRAVERSE (votre page S. 55)

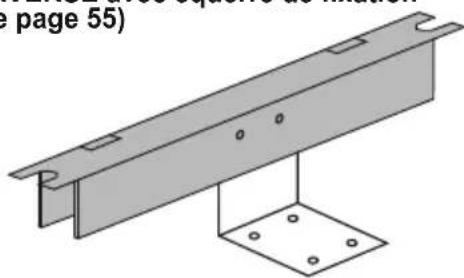

VTRAVERSE avec équerre de fixation (votre page 55)

Installation de plusieurs appareils avec traverse de connexion

Encastrement des appareils de manière modulaire à surfaces jointives:

la traverse de connexion (accessoire d'encastrement) permet d'encastrer les appareils directement les uns à côté des autres avec juste un joint intermédiaire en silicone de 3 mm.

Installation de plusieurs appareils:

• Réaliser la découpe et la feuillure du plan de travail selon les dessins cotés
- Poser la traverse de connexion devant et derrière dans la feuillure selon le croquis (elle n'est pas vissée)
Distance entre la découpe du plan de travail et la traverse de connexion: module de 38 cm = 363 mm, module de 58 cm = 563 mm

• Coller le ruban d'étanchéité adhésif joint à l'appareil dans la feuillure et sur la traverse, mais pas sur la languette de la traverse (pour que la silicone ne puisse pas couler sous la surface d'appui de l'appareil)
• Aligner les appareils à plat (les caler, le cas échéant), s'assurer que les joints sont de la même largeur tout autour et entre les appareils
• Remplir le joint avec une silicone adaptée
