ELC4036 - Photocellule de commande électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Photocellule de commande électrique
Marque	Intermatic
Modèle	ELC4036
Catégorie	Commande photo-électronique
Tension d'alimentation	120-277 VAC (estimation)
Fréquence	50/60 Hz
Puissance nominale	Consultez l'étiquette de l'unité
Temps de réponse	Environ 60 secondes
Orientation recommandée	Face au nord, à l'écart des lumières artificielles
Indice de protection	IP65 (estimation pour usage extérieur)
Température de fonctionnement	-40°C à 70°C (estimation)
Type de montage	Dans une boîte de dérivation extérieure homologuée
Conformité	ICES-005 (Canada), FCC Part 15 (États-Unis)
Garantie	Garantie limitée - contacter le service client
Entretien	Nettoyer la lentille avec un chiffon doux et sec
Réparabilité	Non réparable par l'utilisateur - remplacer l'unité
Service client	Intermatic Inc. - 815-675-7000

FOIRE AUX QUESTIONS - ELC4036 INTERMATIC

Comment installer la photocellule ELC4036 ?

Coupez d'abord l'alimentation au niveau du disjoncteur. Montez la photocellule dans une boîte de dérivation extérieure homologuée à l'aide du joint et de l'écrou fournis. Orientez la lentille vers le nord, à l'écart de toute lumière artificielle. Rétablissez l'alimentation et vérifiez le fonctionnement en couvrant la lentille pendant 60 secondes.

Quelle est la tension d'alimentation de l'ELC4036 ?

La tension d'alimentation n'est pas explicitement indiquée dans la notice, mais les photocellules Intermatic fonctionnent généralement sous 120-277 VAC, 50/60 Hz. Consultez l'étiquette de l'unité pour confirmer.

Pourquoi ma lampe ne s'allume-t-elle pas la nuit ?

Vérifiez que la lentille est orientée vers le nord et qu'aucune source de lumière artificielle (réverbère, enseigne) ne l'éclaire. Assurez-vous que le câblage est correct selon le schéma. Si le problème persiste, testez en couvrant la lentille avec un gant en cuir : la charge doit s'allumer après 60 secondes.

Puis-je utiliser l'ELC4036 avec des lampes LED ?

Oui, mais la capacité de charge doit être adaptée. La notice indique de se référer à l'étiquette de l'unité pour la charge maximale. Pour les LED, assurez-vous que la charge totale ne dépasse pas la puissance nominale et que le type de charge est compatible (généralement résistive ou inductive selon les spécifications).

Comment tester le fonctionnement de la photocellule ?

Une fois installée et alimentée, couvrez la lentille avec un objet opaque (gant en cuir, carton) pendant au moins 60 secondes. La charge connectée doit s'allumer. Retirez l'obstruction : la charge doit s'éteindre après un délai similaire. Si ce n'est pas le cas, vérifiez l'alimentation et le câblage.

Que faire si la photocellule ne détecte pas correctement le jour/nuit ?

Assurez-vous que la lentille est propre et orientée vers le nord, sans lumière artificielle directe. Évitez les surfaces réfléchissantes à proximité. Si le problème persiste, il peut y avoir une interférence électromagnétique : éloignez la photocellule de câbles haute tension ou de transformateurs.

La photocellule est-elle étanche ?

Oui, elle est conçue pour une utilisation en extérieur. La notice indique un montage dans une boîte de dérivation extérieure avec joint d'étanchéité. L'indice de protection estimé est IP65, résistant à la pluie et à la poussière.

Comment nettoyer l'ELC4036 ?

Utilisez un chiffon doux et sec pour nettoyer la lentille. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager le capteur. Assurez-vous que l'alimentation est coupée avant tout entretien.

Quelle est la durée de vie de la photocellule ?

La notice ne spécifie pas de durée de vie exacte. En conditions normales d'utilisation (protégée des surtensions et des températures extrêmes), une photocellule Intermatic peut durer plusieurs années. En cas de dysfonctionnement, remplacez l'unité complète.

Puis-je installer la photocellule moi-même ?

Oui, si vous avez des connaissances de base en électricité. Respectez les consignes de sécurité : coupez l'alimentation au disjoncteur avant l'installation. Suivez le schéma de câblage fourni. Si vous n'êtes pas sûr, faites appel à un électricien qualifié.

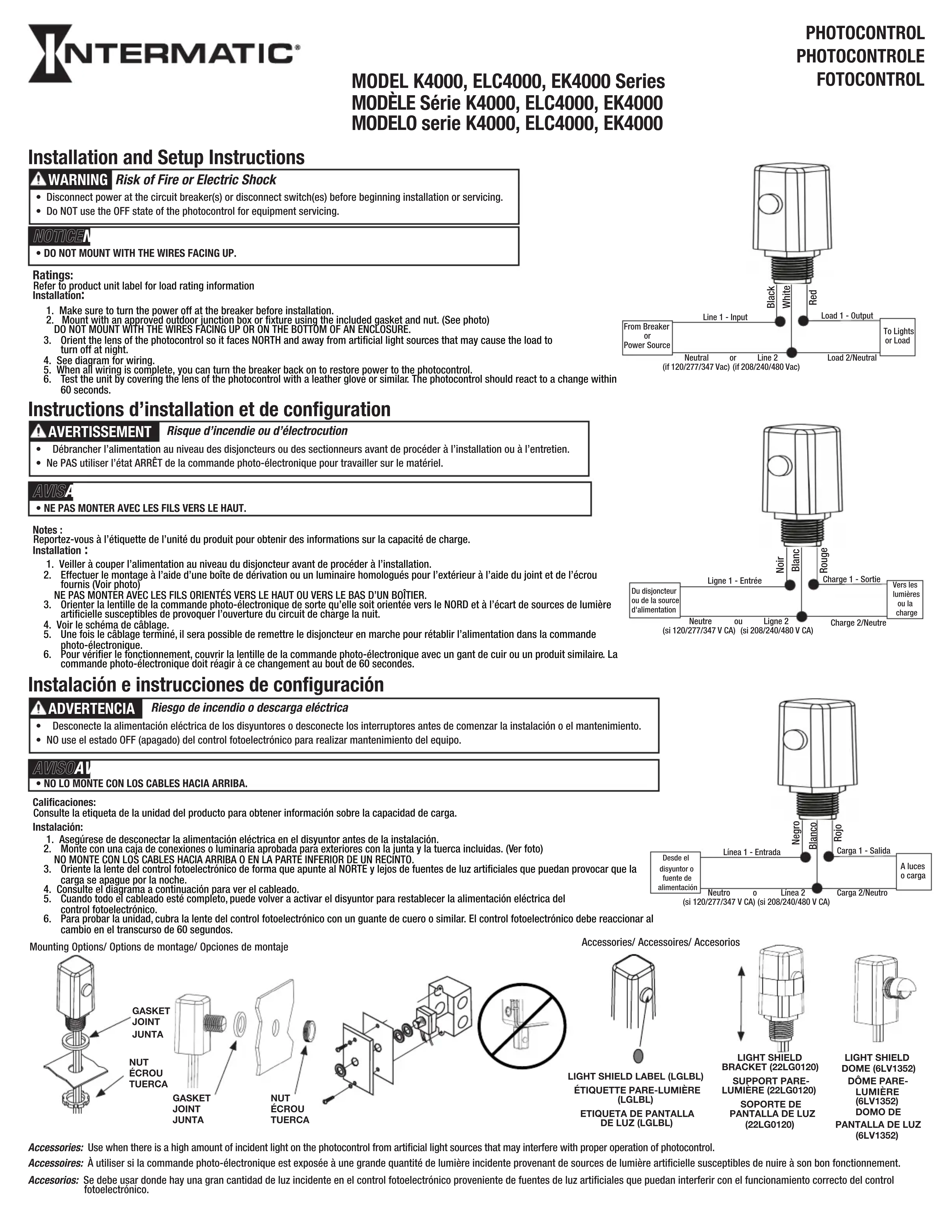

MODE D'EMPLOI ELC4036 INTERMATIC

AVERTISSEMENT Risque d'incendie ou d'electrocution

• Debrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de proceder à l'installation ou à l'entretien.
• Ne PAS utiliser l'objet ARRÊT de la commande photo-électronique pour travailler sur le matériel.

AVISA

• NE PAS MONTER AVEC LES FILS VERS LE HAUT.

Notes :

Reportez-vous à l'étiquette de l'unité du produit pour obtenir des informations sur la capacité de charge.

stallation :

1. Veiller à couper l'alimentation au niveau du disjoncteur avant de procéder à l'installation.
2. Effecteur le montage à l'aide d'une boite de dérivation ou un luminaire homologues pour l'extérieur à l'aide du joint et de l'écrou fournis (Voir phot)
   NE PAS MONTER AVEC LES FILS ORIENTES VERS LE HAUT OU VERS LE BAS D'UN BOITIER
3. Orienter la lentille de la commande photo-electronique de sorte qu'elle soit orientee vers le NORD et a I'ecart de sources de lumiere artificielle susceptibles de provoquer l'ouverture du circuit de charge la nuit.

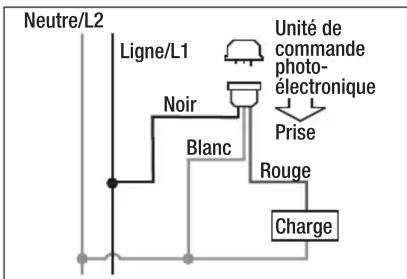

4. Voir le schéma de câblage.

5. Une fois le cablage terminé, il sera possible de remettre le disjoncteur en marche pour rétablit l'alimentation dans la commande photo-électronique.

6. Pour vérifier le fonctionnement, couvir la lentille de la commande photo-électronique avec un gant de cuir ou un produit similaire. La commande photo-électronique doit réagir à ce changement au bout de 60 secondes.

Accesso: A utiliser si la commande photo-technique est exposée à une grande quantite de luziere incidente provenant de sources de luziere artificielle susceptibles de nuire a son bon fonctionnement.

Instructions d'installation des commandes type de verrouillage photo-électroniques

AVERTISSEMENT Risque d'incendie ou d'électrocution

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procédé à l'installation ou à l'entretien.
• Ne PAS utiliser l'etat ARRET de la commande photo-électronique pour travailler sur le matériel.

INSTRUCTIONS D'UTILISATION IMPORTANTES

1. Debrancher l'alimentation.

2. Insérer les broches de la commande photo-électronique dans la prise fémelle et tourner dans le sens horsaire jusqu'à ce que l'unité soit bien fixée.

3. Au besoin, ajuster la base de maniere à orienter la commande photo-électronique face au nord, à l'écart du soleil et de toute lumière artificielle.
4. Retablir l'alimentation

Cet apparéil numérique de classe A est conforme à la norme ICES-005 du Canada.

Ce disposif est conforme a la section 15 des reglementations de la FCF. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet apparil ne doit pas causer d'interfrences nuisibles, et (2) cet apparil doit accepter toute autre interfere reçue, y compris les interférences pouvant entrainer un f onctionnement non désire.

Ce service de garantie est disponible (a) en returnant le produit au vendeur auprès duquel l'unité a ete achetee ou (b) en rempissant un formule en ligne de reclamation de garantie sur www.intermatic. com. Cette garantie est faite par : Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accedez à la page suivante : http://www. Intermatic.com ou appelee au 815-675-7000.
