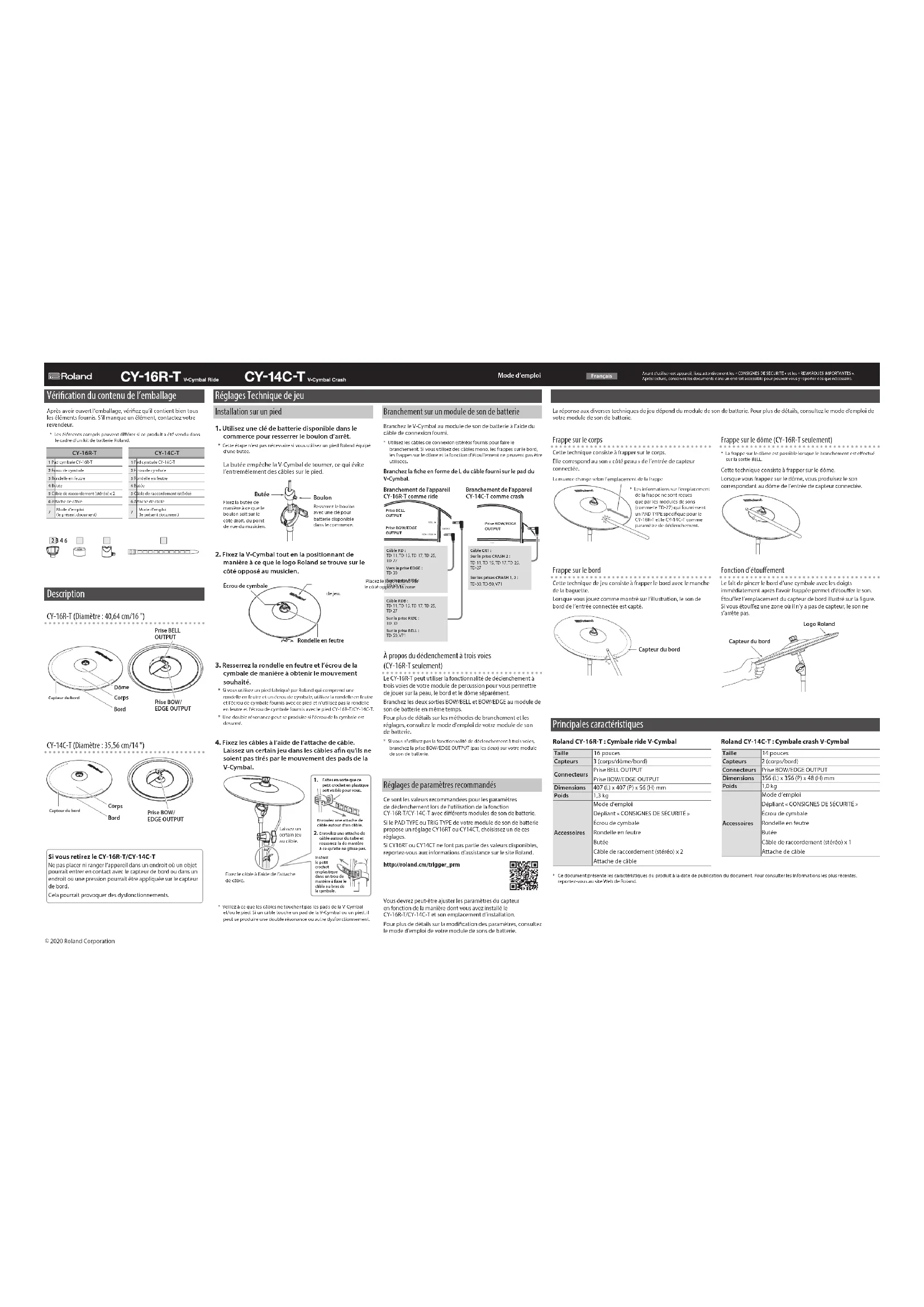

MODE D'EMPLOI VCymbal CY14CT ROLAND

Avant d’utiliser cet appareil, lisez attentivement les « CONSIGNES DE SÉCURITÉ » et les « REMARQUES IMPORTANTES ». Avant d’utiliser cet appareil, lisez attentivement les « CONSIGNES DE SÉCURITÉ » et les « REMARQUES IMPORTANTES ». Après lecture, conservez les documents dans un endroit accessible pour pouvoir vous y reporter dès que nécessaire.Après lecture, conservez les documents dans un endroit accessible pour pouvoir vous y reporter dès que nécessaire. Mode d’emploi© 2020 Roland Corporation Vérication du contenu de l’emballage Après avoir ouvert l’emballage, vériez qu’il contient bien tous les éléments fournis. S’il manque un élément, contactez votre revendeur.* Les éléments compris peuvent diérer si ce produit a été vendu dans le cadre d’un kit de batterie Roland.CY-16R-T1 Pad cymbale CY-16R-T2 Écrou de cymbale3 Rondelle en feutre4 Butée5 Câble de raccordement (stéréo) x 2 6 Attache de câble Mode d’emploi (le présent document)CY-14C-T1 Pad cymbale CY-14C-T2 Écrou de cymbale3 Rondelle en feutre4 Butée5 Câble de raccordement (stéréo)6 Attache de câble Mode d’emploi (le présent document)2 3 4 6 Description CY-16R-T (Diamètre : 40,64 cm/16 ") DômeCorps Bord Prise BOW/EDGE OUTPUTPrise BELL OUTPUTCapteur du bord CY-14C-T (Diamètre : 35,56 cm/14 ") Capteur du bord Corps Bord Prise BOW/EDGE OUTPUT Si vous retirez le CY-16R-T/CY-14C-T Ne pas placer ni ranger l’appareil dans un endroit où un objet pourrait entrer en contact avec le capteur de bord ou dans un endroit où une pression pourrait être appliquée sur le capteur de bord.Cela pourrait provoquer des dysfonctionnements. Installation sur un pied

1. Utilisez une clé de batterie disponible dans le

commerce pour resserrer le boulon d’arrêt.

• Cette étape n’est pas nécessaire si vous utilisez un pied Roland équipé d’une butée.La butée empêche la V-Cymbal de tourner, ce qui évite l’entremêlement des câbles sur le pied. ButéeBoulonResserrez le boulon avec une clé pour batterie disponible dans le commerce.Fixez la butée de manière à ce que le boulon soit sur le côté droit, du point de vue du musicien.

2. Fixez la V-Cymbal tout en la positionnant de

manière à ce que le logo Roland se trouve sur le côté opposé au musicien. Écrou de cymbaleRondelle en feutrePlacez le logo Roland sur Placez le logo Roland sur le côté opposé à la zone le côté opposé à la zone de jeu.de jeu.

3. Resserrez la rondelle en feutre et l’écrou de la

cymbale de manière à obtenir le mouvement souhaité.

• Si vous utilisez un pied fabriqué par Roland qui comprend une rondelle en feutre et un écrou de cymbale, utilisez la rondelle en feutre et l’écrou de cymbale fournis avec ce pied et n’utilisez pas la rondelle en feutre et l’écrou de cymbale fournis avec le pied CY-16R-T/CY-14C-T.* Une double résonance peut se produire si l’écrou de la cymbale est desserré.

4. Fixez les câbles à l’aide de l’attache de câble.

Laissez un certain jeu dans les câbles an qu’ils ne soient pas tirés par le mouvement des pads de la V-Cymbal. Laissez un certain jeu au câble. Faites en sorte que ce petit crochet en plastique soit visible pour vous.Enroulez une attache de câble autour d’un câble. Enroulez une attache de câble autour du tube et resserrez-la de manière à ce qu’elle ne glisse pas.Insérez le petit crochet en plastique dans un trou de manière à xer le câble au bras de la cymbale.Fixez le câble à l’aide de l’attache de câble.* Veillez à ce que les câbles ne touchent pas les pads de la V-Cymbal et/ou le pied. Si un câble touche un pad de la V-Cymbal ou un pied, il peut se produire une double résonance ou autre dysfonctionnement. Branchement sur un module de son de batterie Branchez le V-Cymbal au module de son de batterie à l’aide du câble de connexion fourni.* Utilisez les câbles de connexion (stéréo) fournis pour faire le branchement. Si vous utilisez des câbles mono, les frappes sur le bord, les frappes sur le dôme et la fonction d’étouement ne peuvent pas être utilisées.Branchez la che en forme de L du câble fourni sur le pad du V-Cymbal.Prise BELL OUTPUTPrise BOW/EDGE OUTPUTBranchement de l’appareil CY-16R-T comme ridePrise BOW/EDGE OUTPUTCâble RD :TD-11, TD-15, TD-17, TD-25, TD-27Vers la prise EDGE :TD-30Sur la prise RIDE :TD-50, V71Câble RDB :TD-11, TD-15, TD-17, TD-25, TD-27Sur la prise RIDE :TD-30Sur la prise BELL :TD-50, V71Câble CR1 :Sur la prise CRASH 2 :TD-11, TD-15, TD-17, TD-25, TD-27Sur les prises CRASH 1, 2 :TD-30, TD-50, V71Branchement de l’appareil CY-14C-T comme crash À propos du déclenchement à trois voies (CY-16R-T seulement) Le CY-16R-T peut utiliser la fonctionnalité de déclenchement à trois voies de votre module de percussion pour vous permettre de jouer sur la peau, le bord et le dôme séparément.Branchez les deux sorties BOW/BELL et BOW/EDGE au module de son de batterie en même temps.Pour plus de détails sur les méthodes de branchement et les réglages, consultez le mode d’emploi de votre module de son debatterie.* Si vous n’utilisez pas la fonctionnalité de déclenchement à trois voies, branchez la prise BOW/EDGE OUTPUT (pas les deux) sur votre module de son de batterie. Réglages de paramètres recommandés Ce sont les valeurs recommandées pour les paramètres de déclenchement lors de l’utilisation de la fonction CY-16R-T/CY-14C-T avec diérents modules de son de batterie.Si le PAD TYPE ou TRIG TYPE de votre module de son de batterie propose un réglage CY16RT ou CY14CT, choisissez un de ces réglages. Si CY16RT ou CY14CT ne font pas partie des valeurs disponibles, reportez-vous aux informations d’assistance sur le site Roland.http://roland.cm/trigger_prmVous devrez peut-être ajuster les paramètres du capteur en fonction de la manière dont vous avez installé le CY-16R-T/CY-14C-T et son emplacement d’installation.Pour plus de détails sur la modication des paramètres, consultez le mode d’emploi de votre module de sons de batterie. Frappe sur le corps Cette technique consiste à frapper sur le corps.Elle correspond au son «côté peau» de l’entrée de capteur connectée.La nuance change selon l’emplacement de la frappe* Les informations sur l’emplacement de la frappe ne sont reçues que par les modules de sons (comme le TD-27) qui fournissent un PAD TYPE spécique pour le CY-16R-T et le CY-14C-T comme paramètre de déclenchement. Frappe sur le dôme (CY-16R-T seulement)

• La frappe sur le dôme est possible lorsque le branchement est eectué sur la sortie BELL.Cette technique consiste à frapper sur le dôme.Lorsque vous frappez sur le dôme, vous produisez le son correspondant au dôme de l’entrée de capteur connectée. Réglages Technique de jeu La réponse aux diverses techniques de jeu dépend du module de son de batterie. Pour plus de détails, consultez le mode d’emploi de votre module de son de batterie. Roland CY-16R-T : Cymbale ride V-Cymbal Taille 16 poucesCapteurs 3 (corps/dôme/bord)ConnecteursPrise BELL OUTPUTPrise BOW/EDGE OUTPUTDimensions 407 (L) x 407 (P) x 56 (H) mmPoids 1,3 kgAccessoiresMode d’emploiDépliant « CONSIGNES DE SÉCURITÉ »Écrou de cymbaleRondelle en feutreButéeCâble de raccordement (stéréo) x 2Attache de câble Roland CY-14C-T : Cymbale crash V-Cymbal Taille 14 poucesCapteurs 2 (corps/bord)Connecteurs Prise BOW/EDGE OUTPUTDimensions 356 (L) x 356 (P) x 48 (H) mmPoids 1,0 kgAccessoiresMode d’emploiDépliant « CONSIGNES DE SÉCURITÉ »Écrou de cymbaleRondelle en feutreButéeCâble de raccordement (stéréo) x 1Attache de câble Principales caractéristiques

• Ce document présente les caractéristiques du produit à la date de publication du document. Pour consulter les informations les plus récentes, reportez-vous au site Web de Roland. Frappe sur le bord Cette technique de jeu consiste à frapper le bord avec le manche de la baguette.Lorsque vous jouez comme montré sur l’illustration, le son de bord de l’entrée connectée est capté.Capteur du bord Fonction d’étouement Le fait de pincer le bord d’une cymbale avec les doigts immédiatement après l’avoir frappée permet d’étouer le son.Étouez l’emplacement du capteur de bord illustré sur la gure. Si vous étouez une zone où il n’y a pas de capteur, le son ne s’arrête pas.Capteur du bordLogo Roland
